Construction au 1/35 de wagons Decauville.
Bonjour à tous,
Je place cela dans cette rubrique puisque çà concerne la voie étroite au 1/35ème.

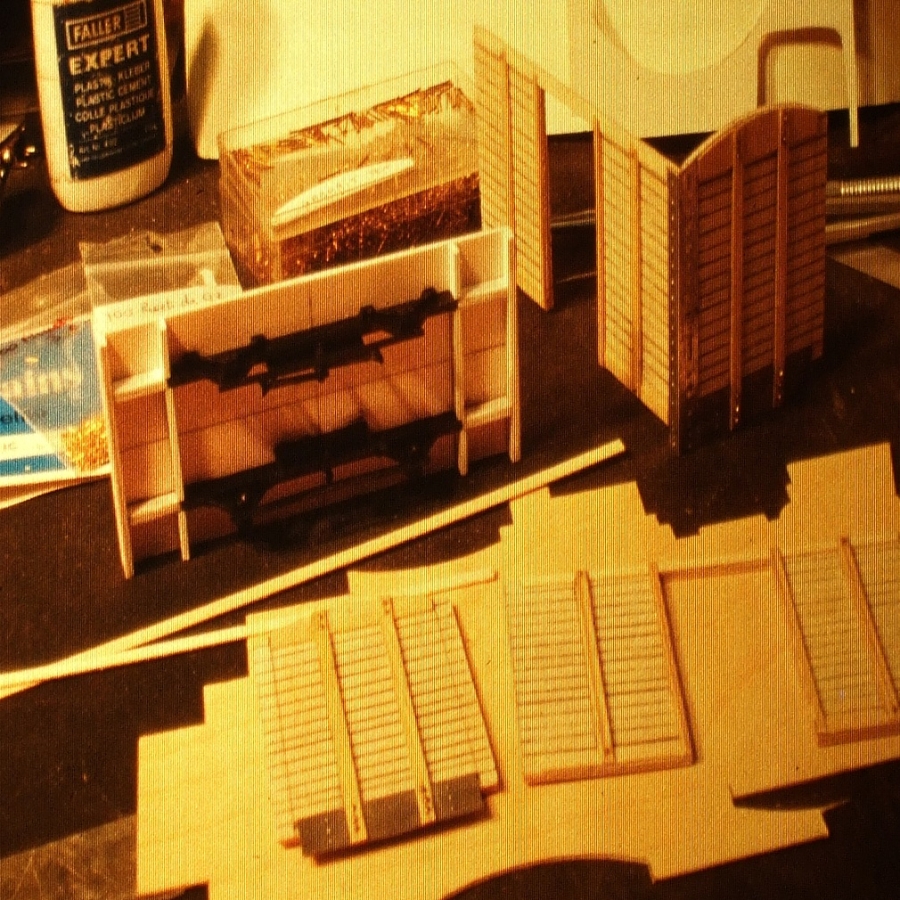

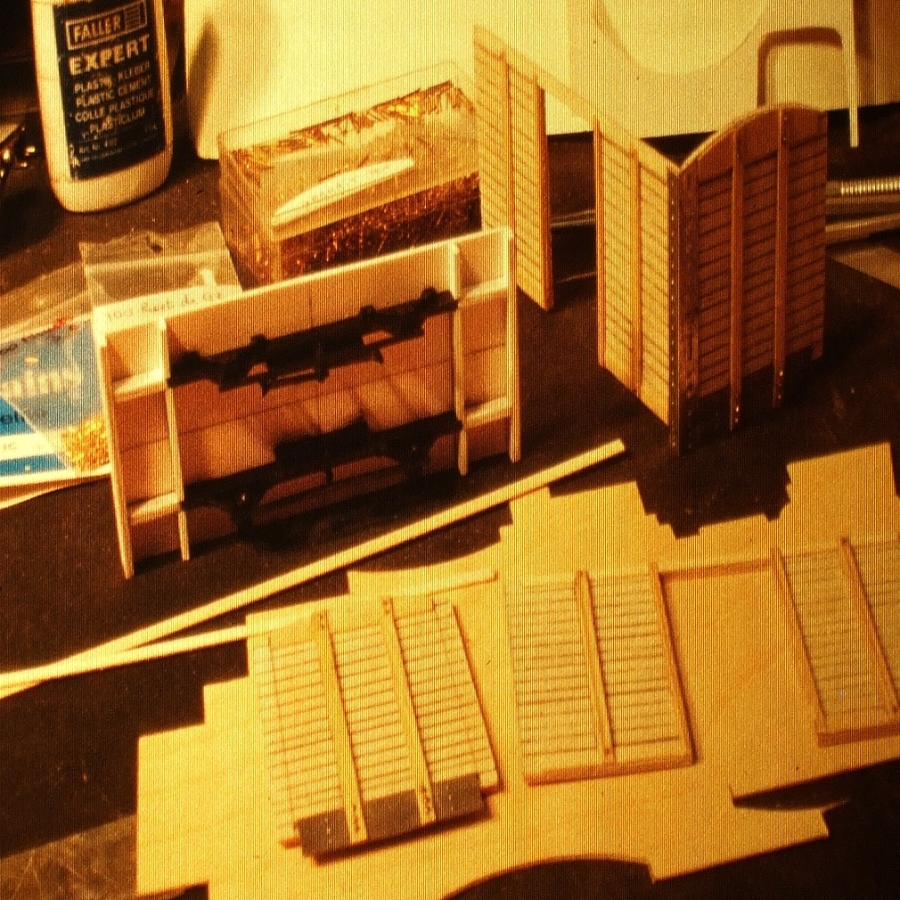

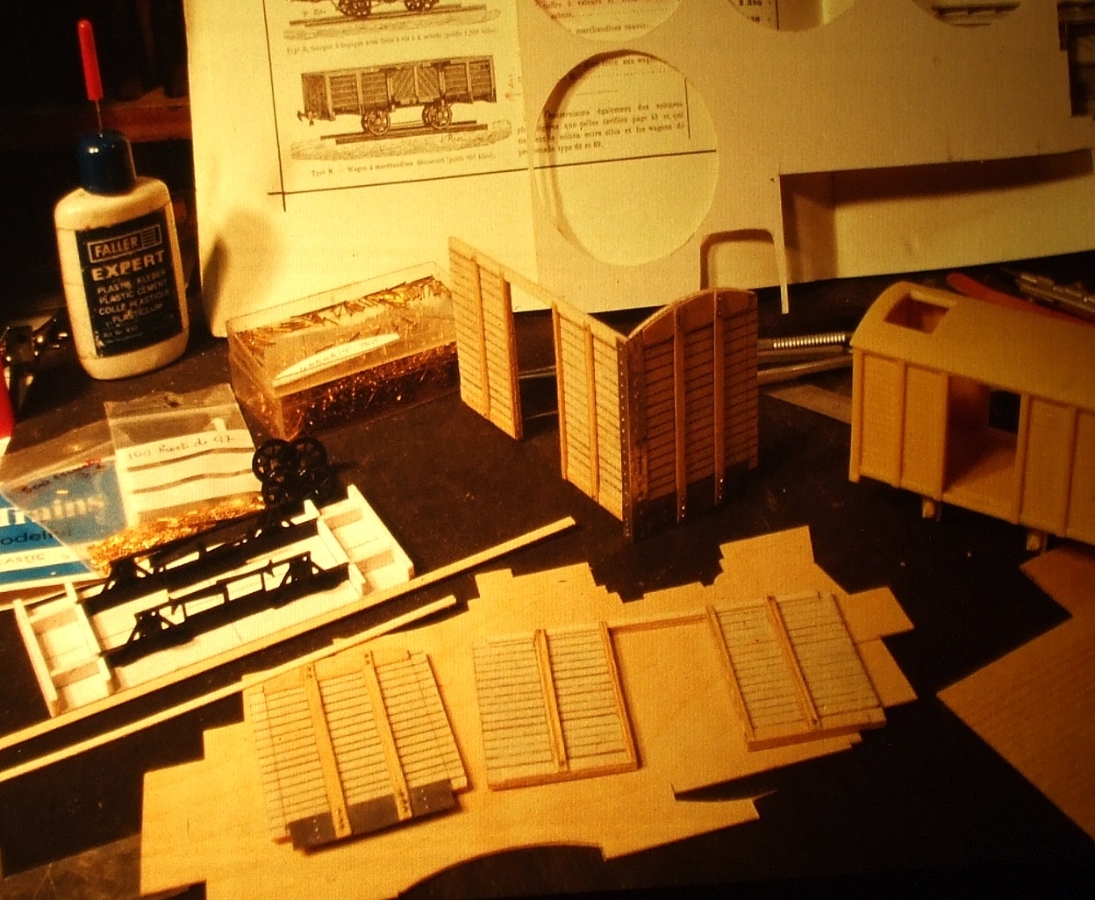

J'ai commencé par le fourgon à vigie à deux portes latérales & niches à chiens. Pour la construction de ce fourgon, j'ai employé plusieurs matériaux: La carte plastique ABS, bois de tilleul, feuille d'étain
laiton, etc.

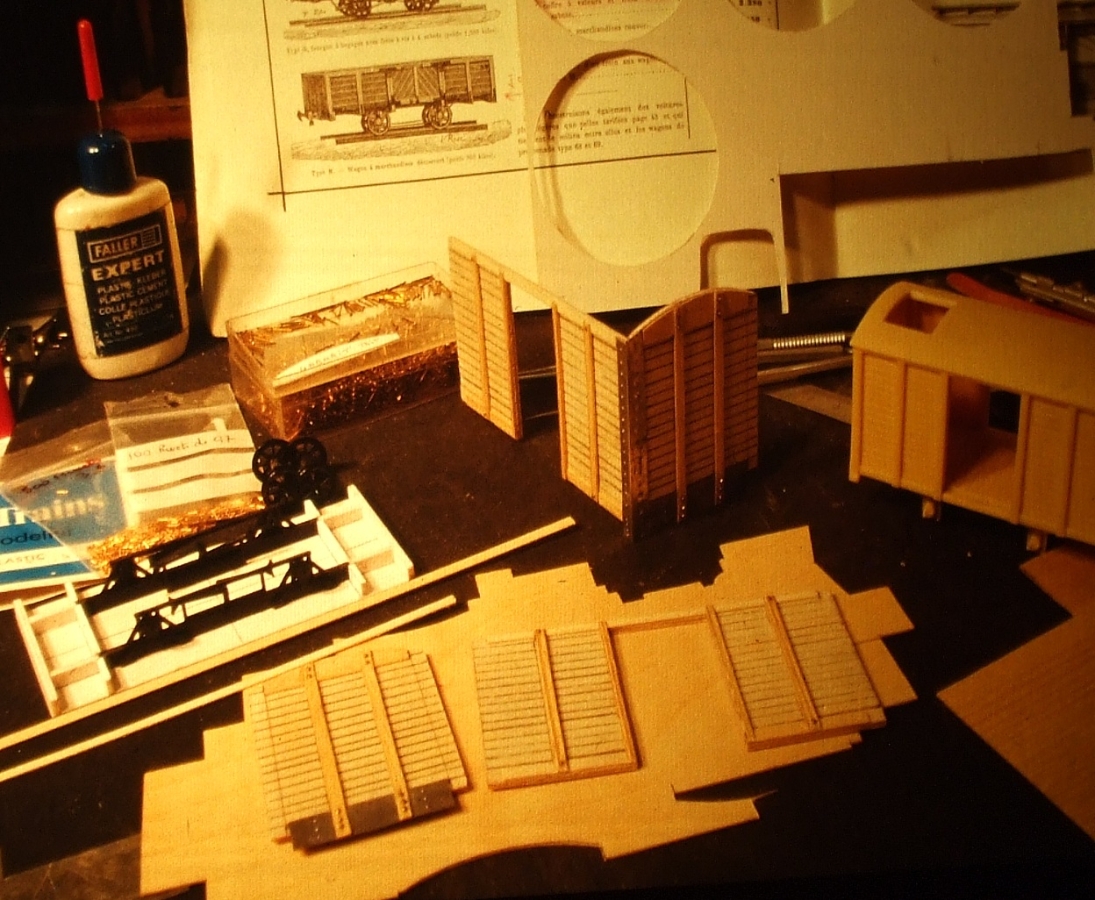

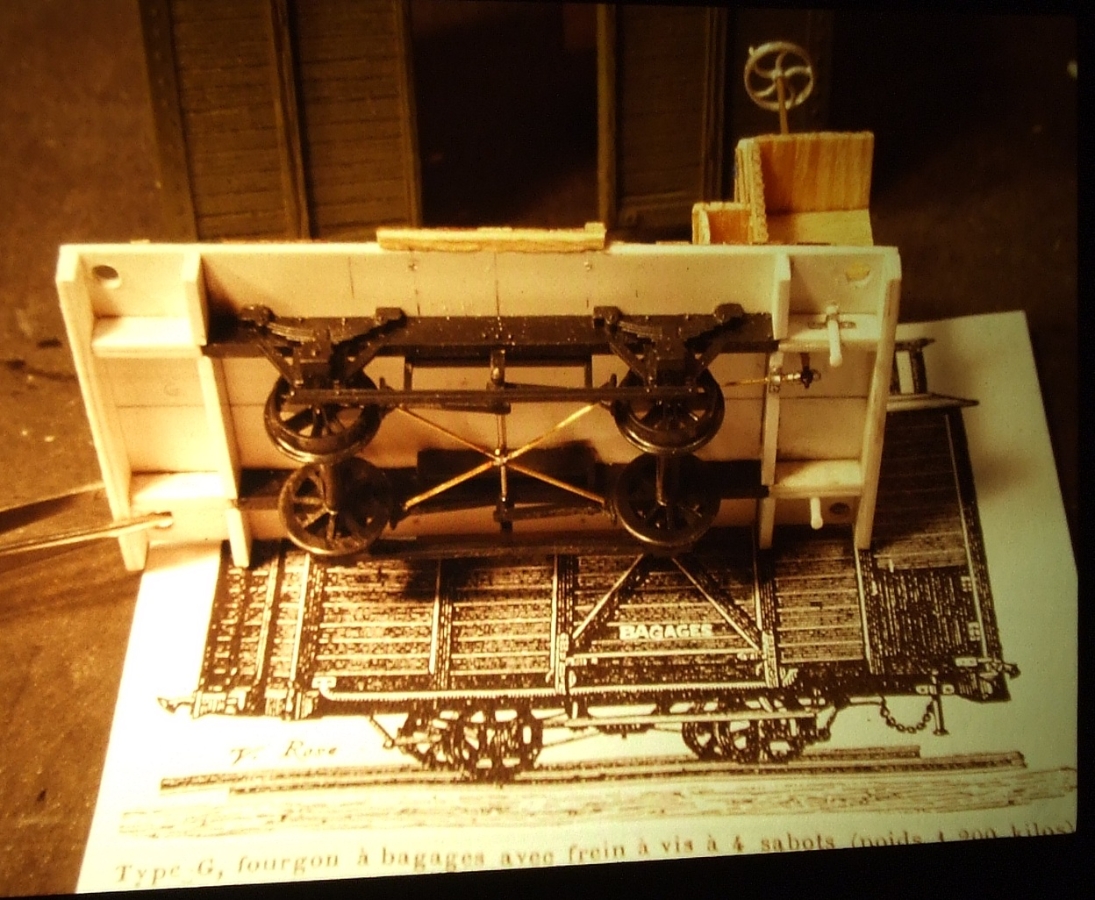

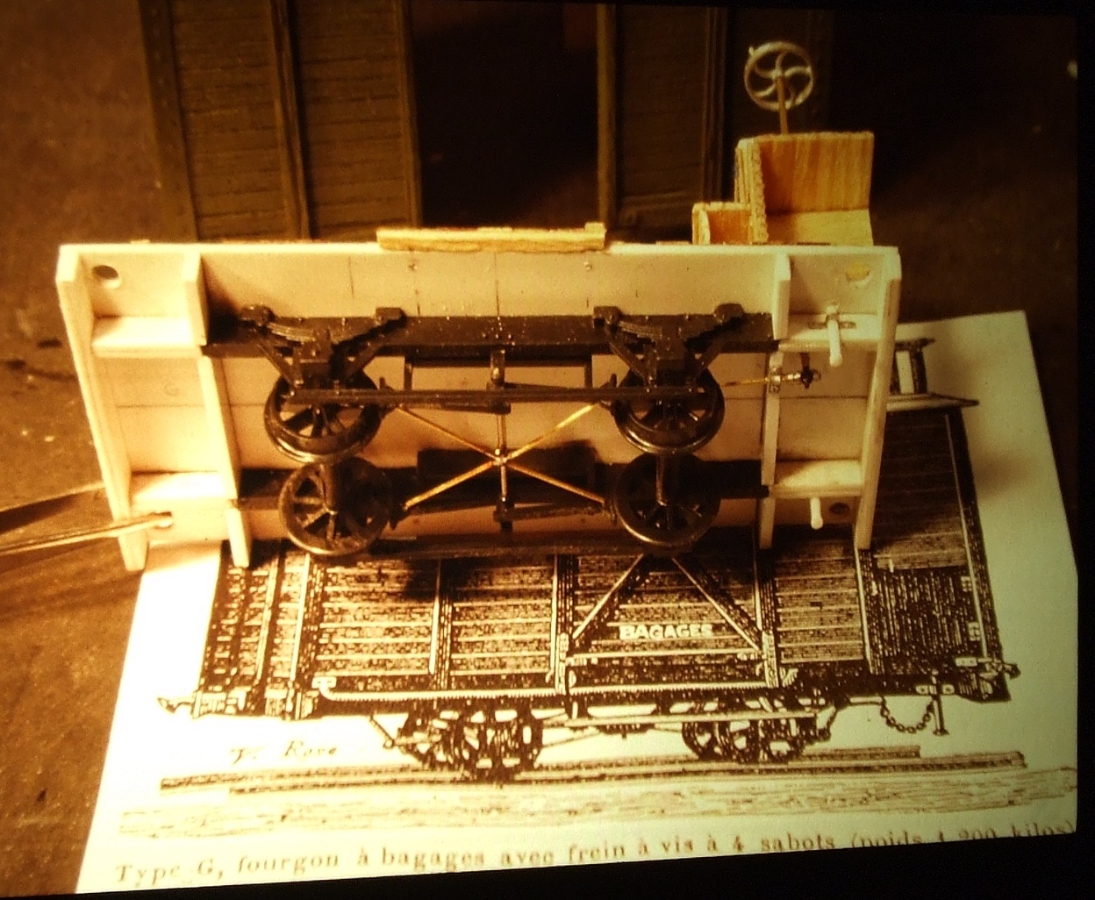

J'ai utilisé une partie des châssis Peco en Oe, dont j'ai simplement allongé les deux longerons. Il s'avère que ces châssis
ont les boites d'essieux au bon entraxe à l'échelle du 1:35 de ceux réels du fourgon Decauville. En plus ils sont légèrement
surdimensionnés au 43. Pour mener à bien cette construction, j'ai eu en ma possession qu'un vulgaire diagramme trouvé sur un de mes catalogues
Decauville; il a fallut que je fasse avec. Je vous avouerais, que j'ai été un peu aidé, par le fourgon de Loco Set Loisirs qu'il avait fait en

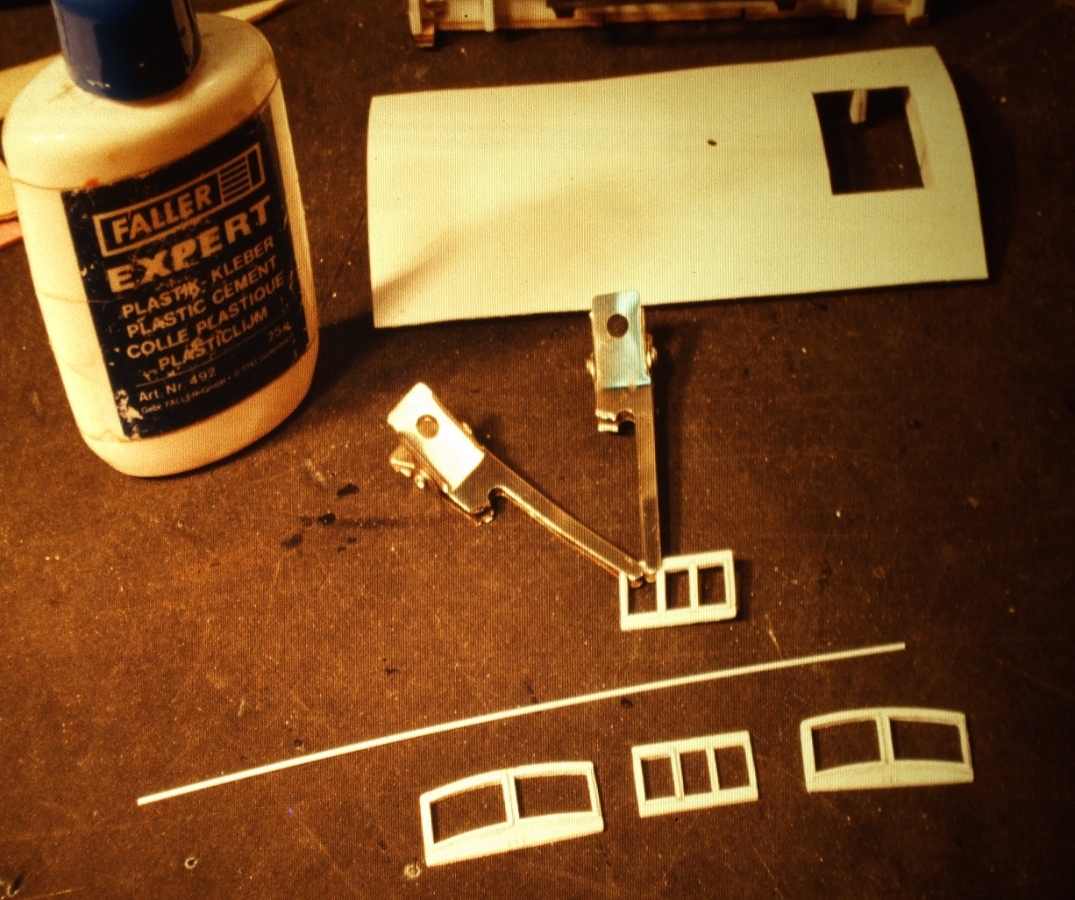

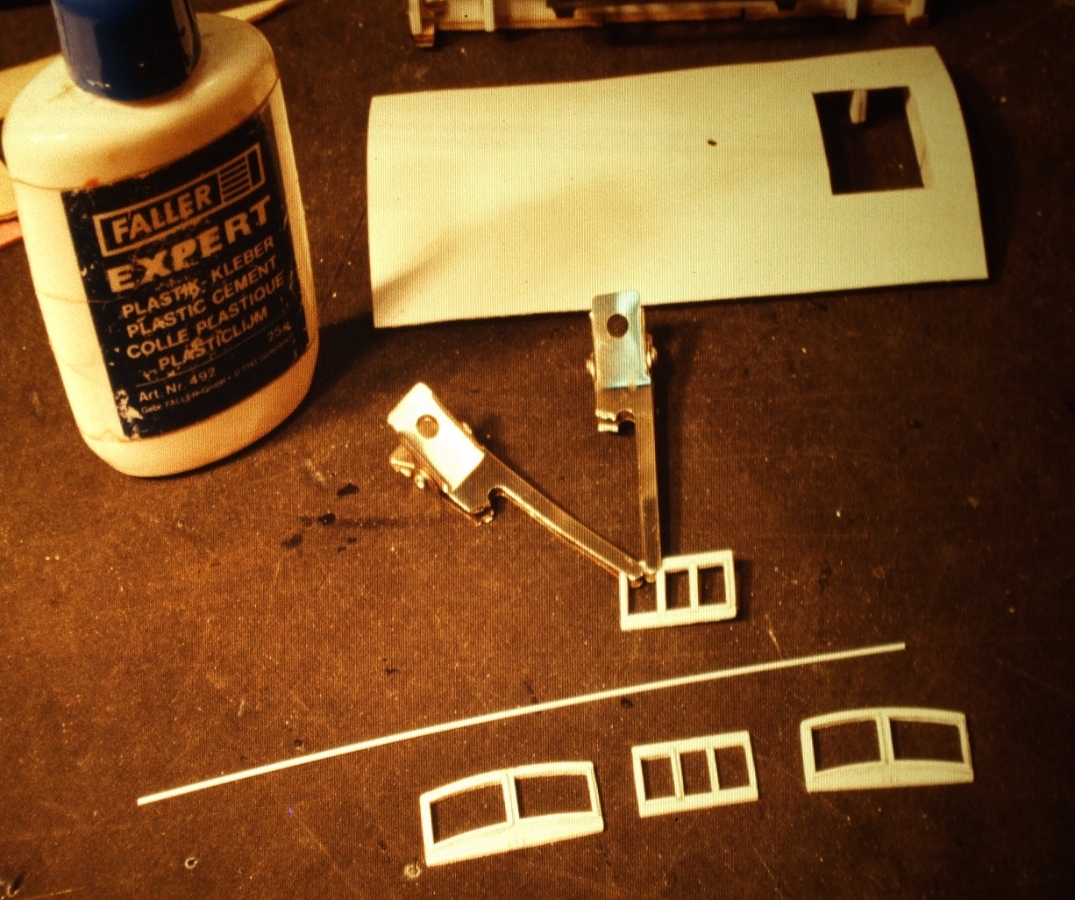

résine au 43. Les portes des niches à chiens sont construites dans de la feuille d'étain percées à l'emporte-pièces de 1mm pour tous les trous. Les éléments qui constitues la vigie sont découpés dans de la carte plastique de 0,5mm; plus des profilés pour réaliser
les différentes moulures. Le toit en plastique à reçu tous ses couples, celui-ci est amovible, ainsi que la caisse du châssis.

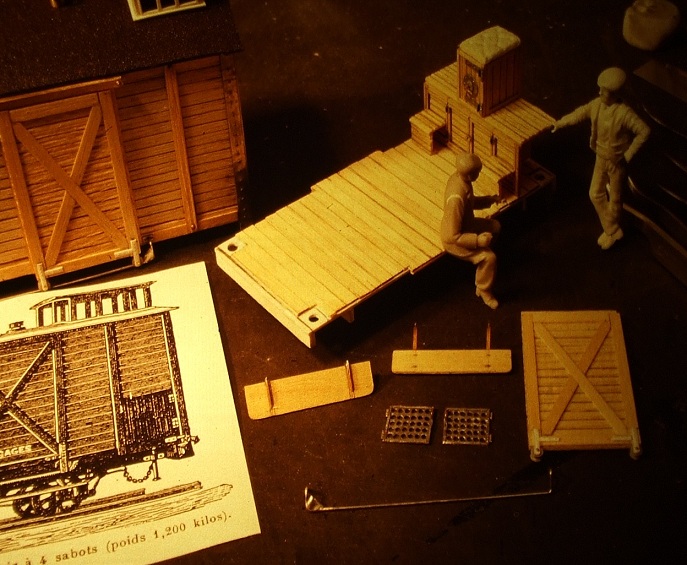

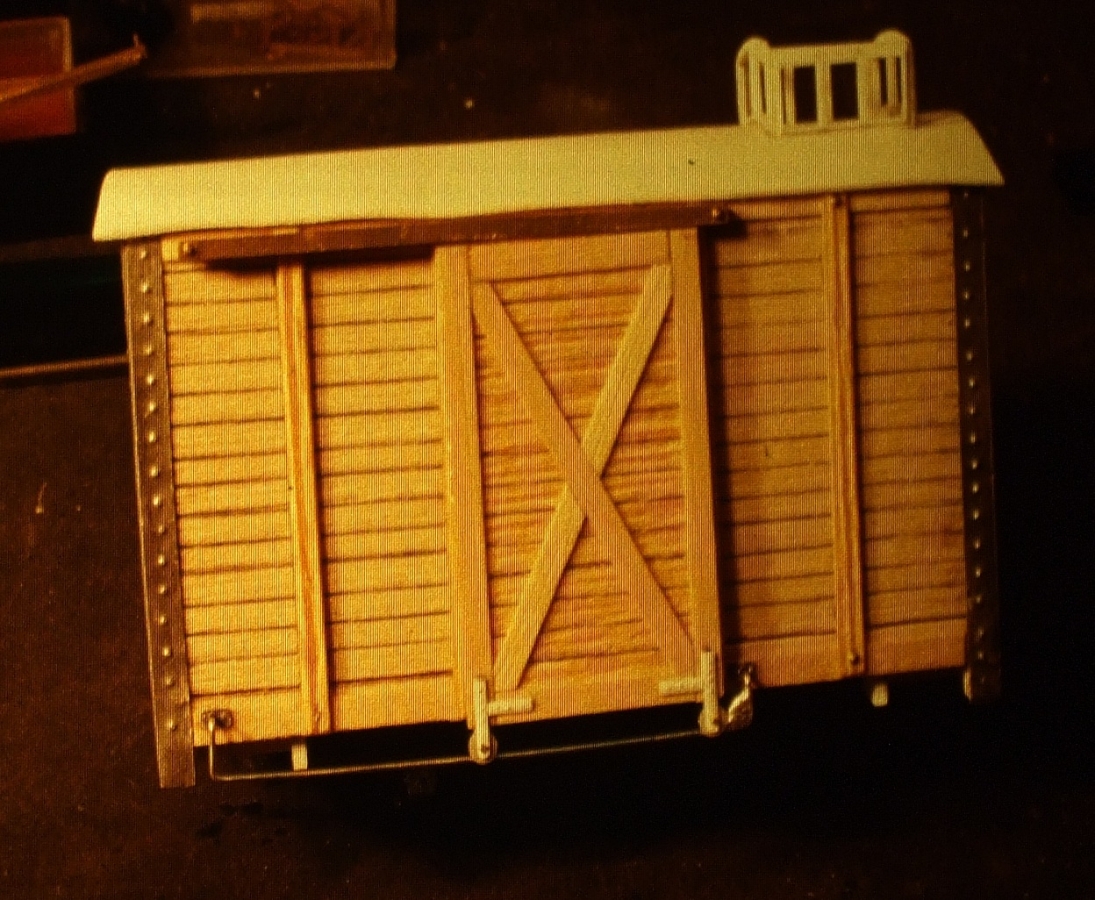

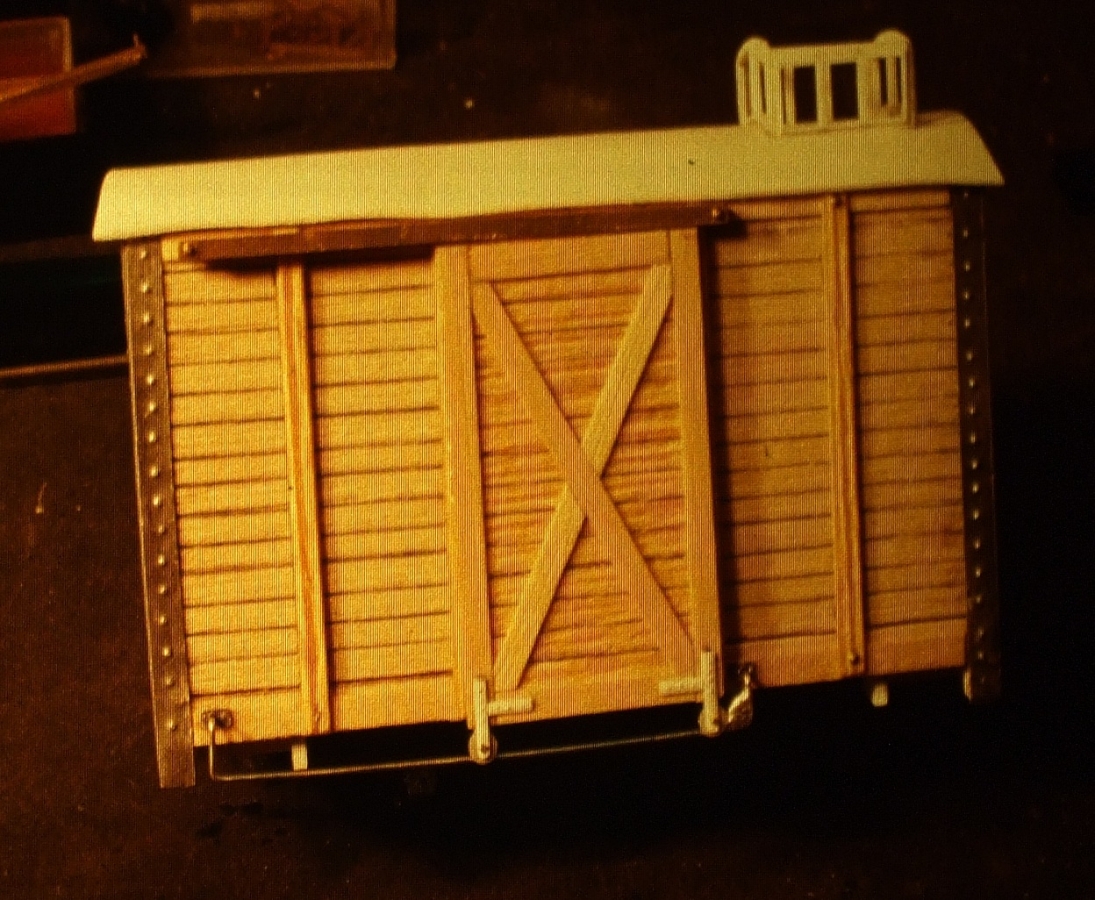

Au premier plan les glissières des portes sont coupées dans du profilé en U de laiton de 1,5mm d'ouverture intérieur.
Des tire-fonds de l'Octant sont soudés en guise de supports.
A suivre
Je place cela dans cette rubrique puisque çà concerne la voie étroite au 1/35ème.
J'ai commencé par le fourgon à vigie à deux portes latérales & niches à chiens. Pour la construction de ce fourgon, j'ai employé plusieurs matériaux: La carte plastique ABS, bois de tilleul, feuille d'étain
laiton, etc.
J'ai utilisé une partie des châssis Peco en Oe, dont j'ai simplement allongé les deux longerons. Il s'avère que ces châssis
ont les boites d'essieux au bon entraxe à l'échelle du 1:35 de ceux réels du fourgon Decauville. En plus ils sont légèrement
surdimensionnés au 43. Pour mener à bien cette construction, j'ai eu en ma possession qu'un vulgaire diagramme trouvé sur un de mes catalogues
Decauville; il a fallut que je fasse avec. Je vous avouerais, que j'ai été un peu aidé, par le fourgon de Loco Set Loisirs qu'il avait fait en
résine au 43. Les portes des niches à chiens sont construites dans de la feuille d'étain percées à l'emporte-pièces de 1mm pour tous les trous. Les éléments qui constitues la vigie sont découpés dans de la carte plastique de 0,5mm; plus des profilés pour réaliser
les différentes moulures. Le toit en plastique à reçu tous ses couples, celui-ci est amovible, ainsi que la caisse du châssis.
Au premier plan les glissières des portes sont coupées dans du profilé en U de laiton de 1,5mm d'ouverture intérieur.
Des tire-fonds de l'Octant sont soudés en guise de supports.
A suivre
"Celui qui se perd dans sa passion, est moins perdu que celui qui perd sa passion"
- kobden
- Platinum
- Messages : 1036
- Enregistré le : 26 mai 2016, 11:11
- Localisation : Châteauroux & Biscarrosse-Plage
- A été remercié : 33 fois
Re: Construction au 1/35 de wagons Decauville.
La suite

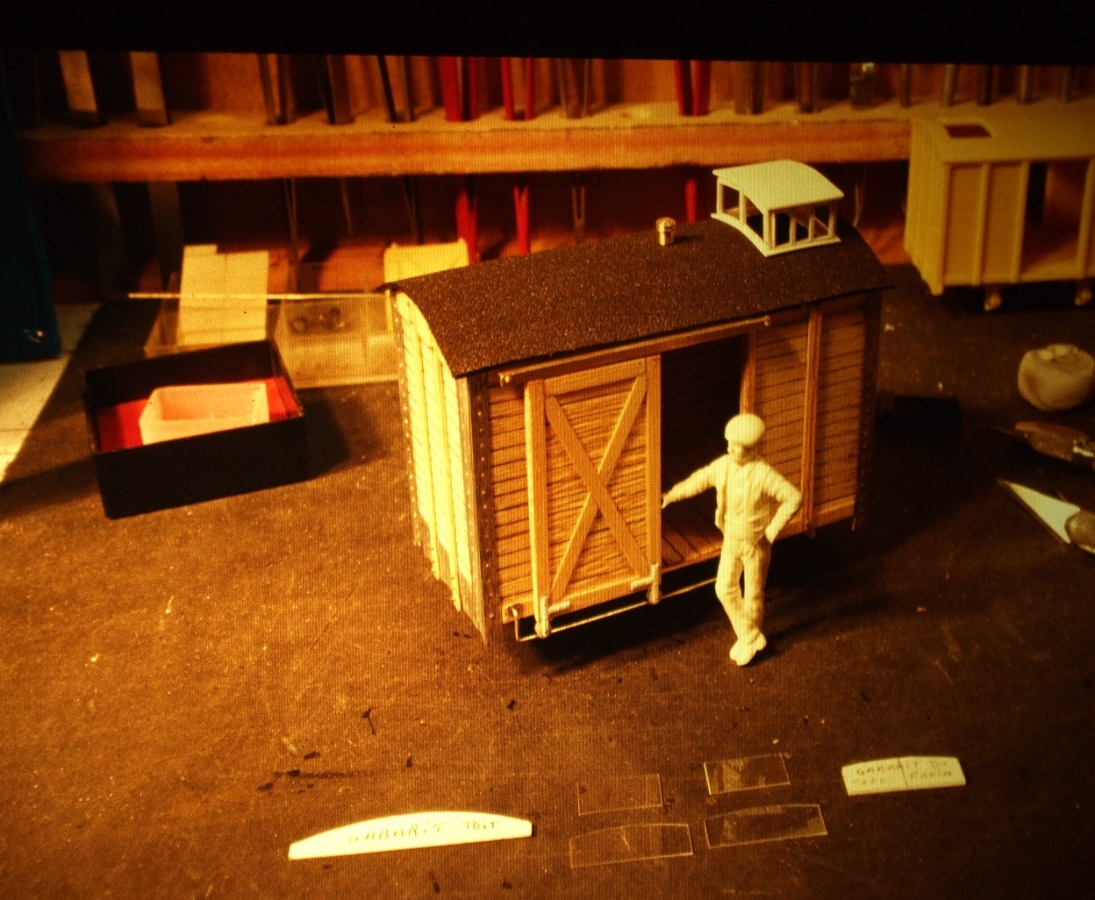

Ce dernier d'ailleurs a été recouvert de toile goudronnée, le cabochon de la lampe à huile est tourné dans dans
une barre de laiton. Les portes de ce fourgon ont été rendues fonctionnelles. L'appareillage de freinage est réalisé avec du fil de laiton. Le volant du serre frein est une pièce en métal blanc
provenant des USA de chez Précision-Scale. Pour réalisé l'aménagement intérieur de ce fourgon et manquant de doc, je me suis inspiré de celui des CFD.

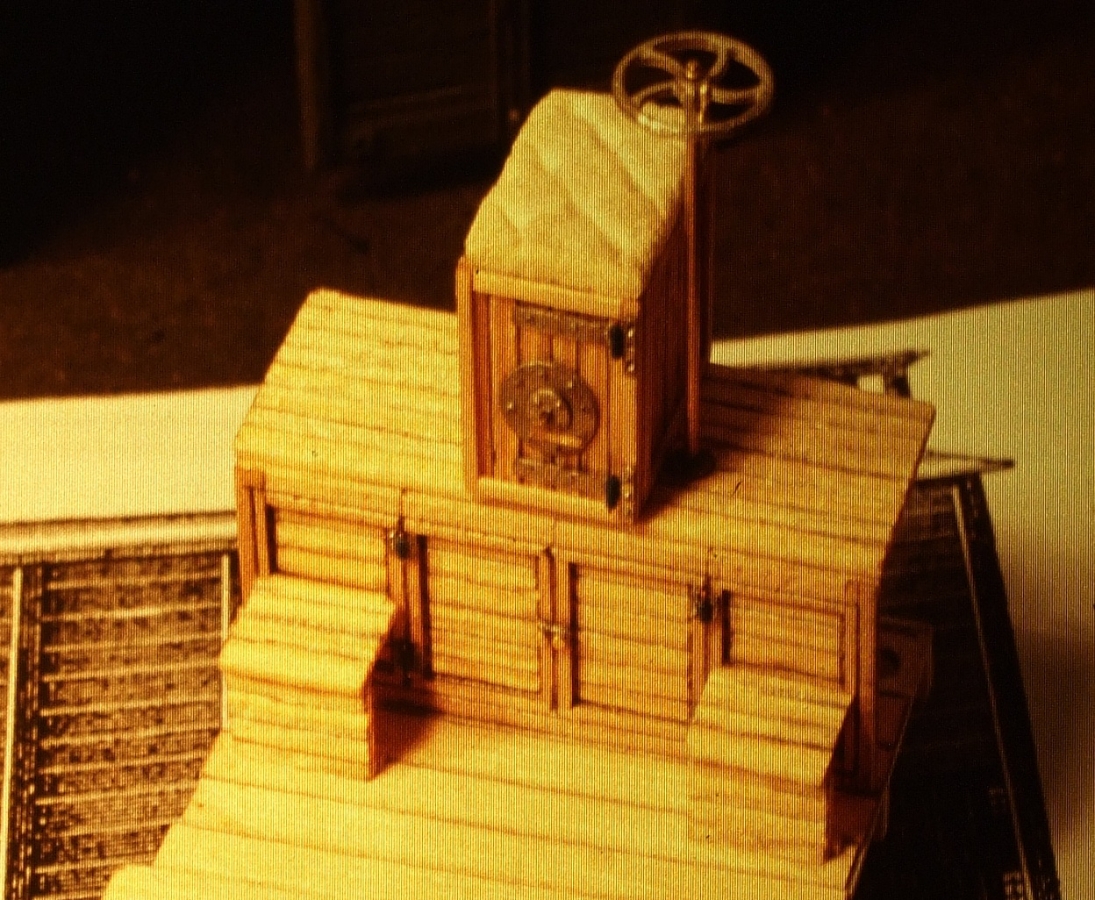

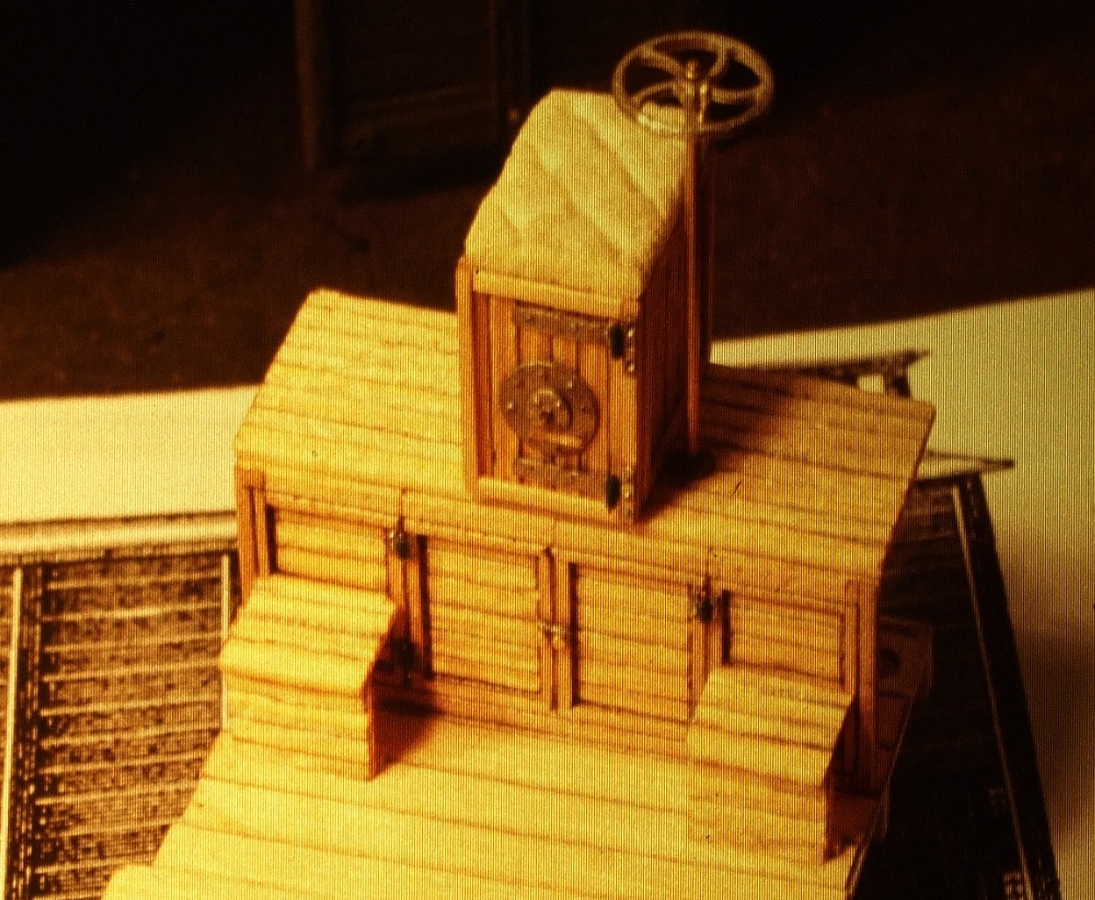

J'ai apporté au serre frein un siège capitonné (celui-ci est fait avec du carton-plume pelé sur une de ces faces.
Dessous le coffre aux valeurs, plus les deux niches à chiens, et au milieu le coffre pour les petits bagages délicat. Le voilà presque terminé, il reste sa mise en peinture.

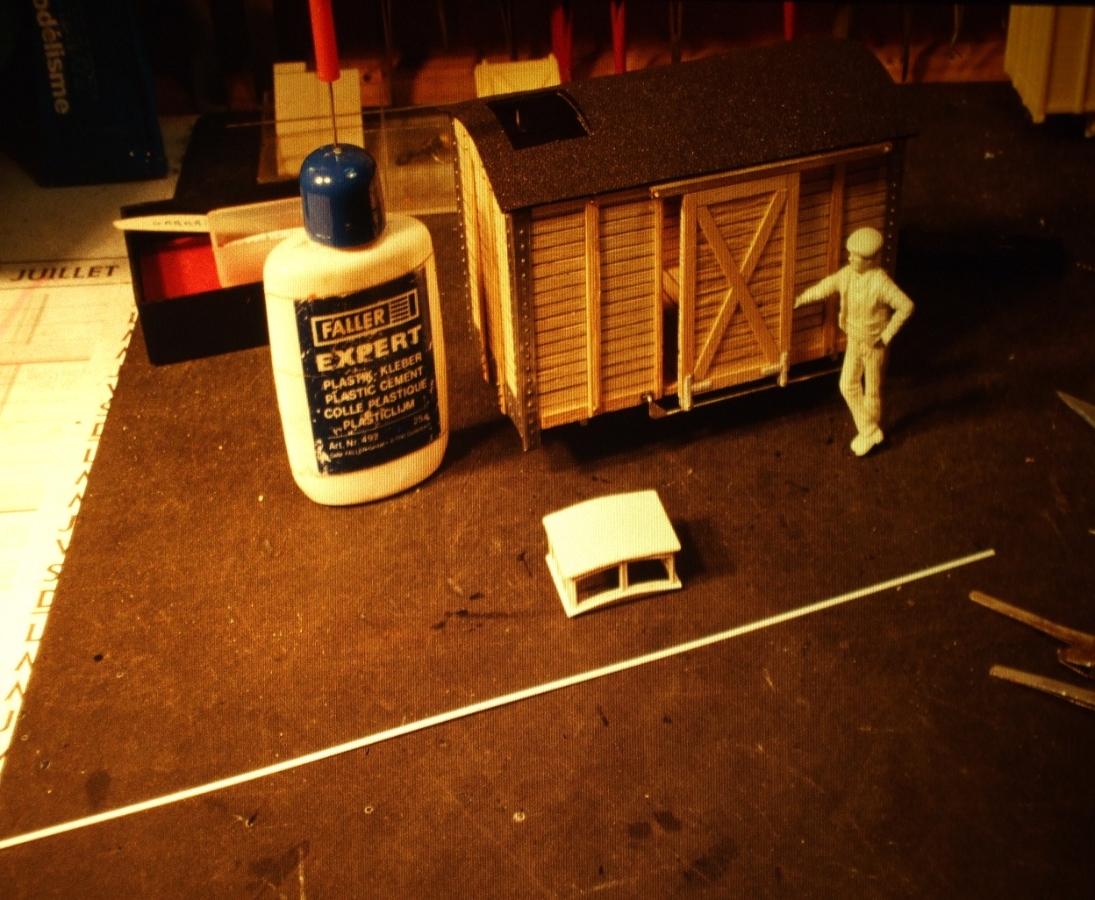

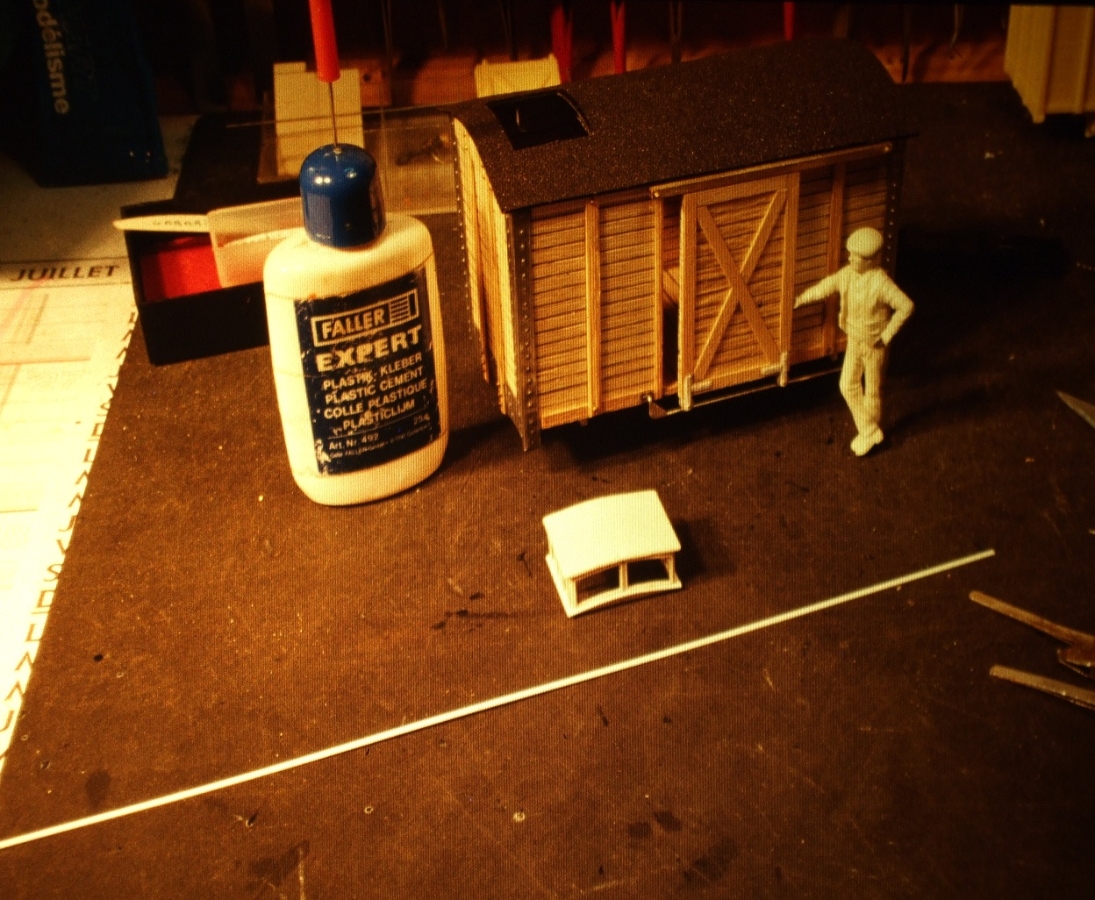

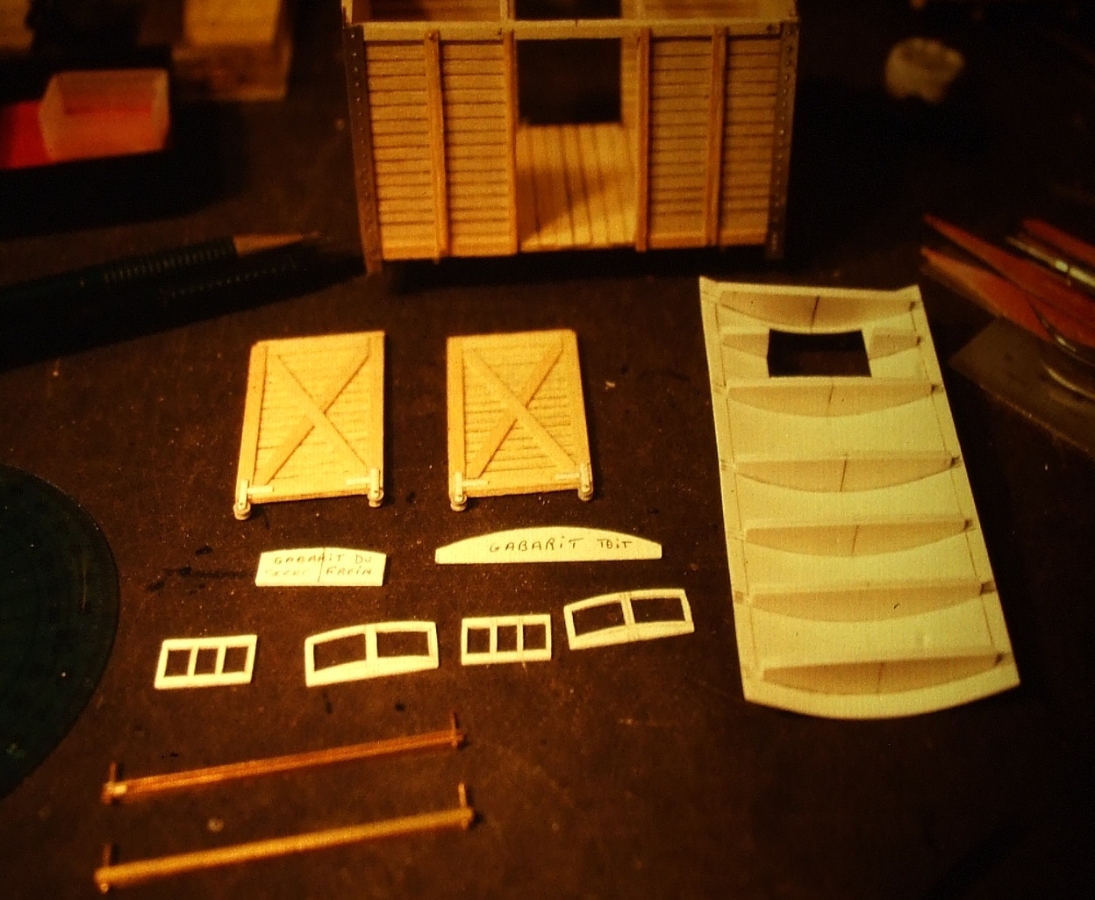

La guérite est terminée, vais tailler son vitrage.

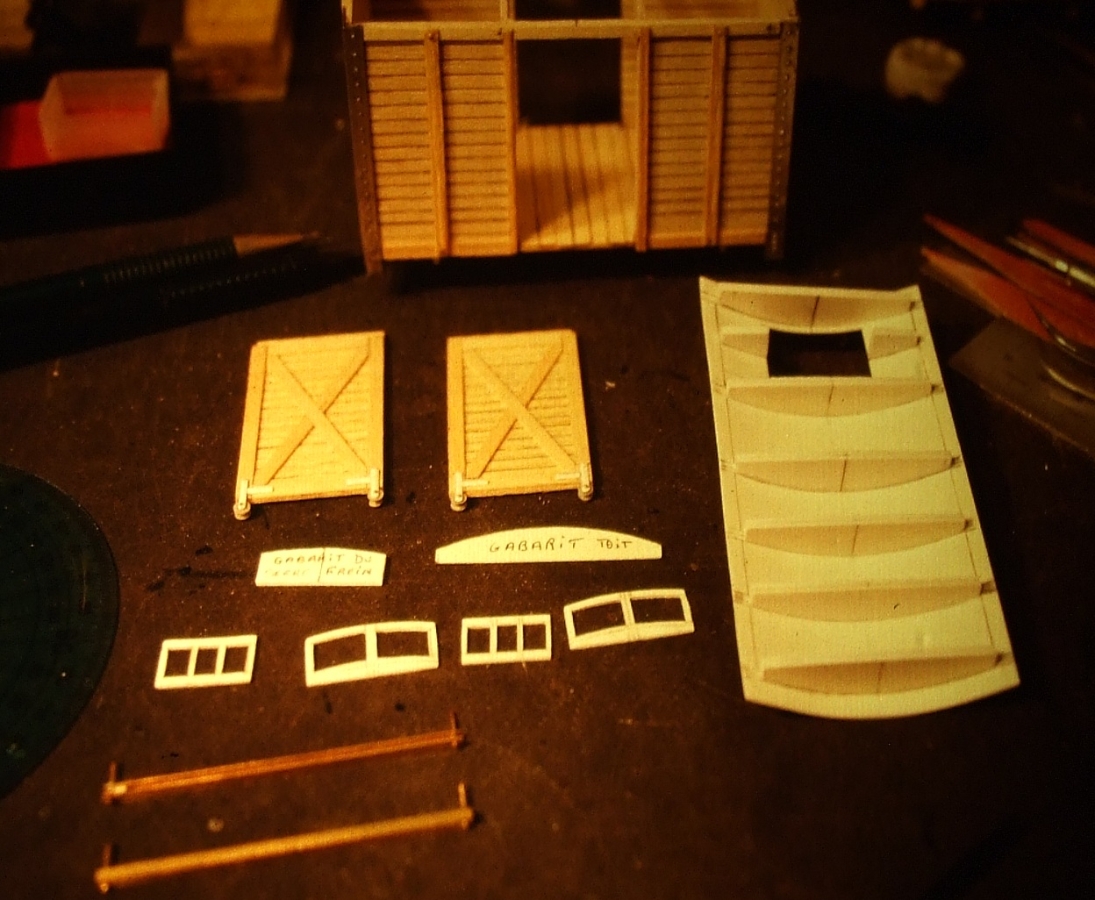

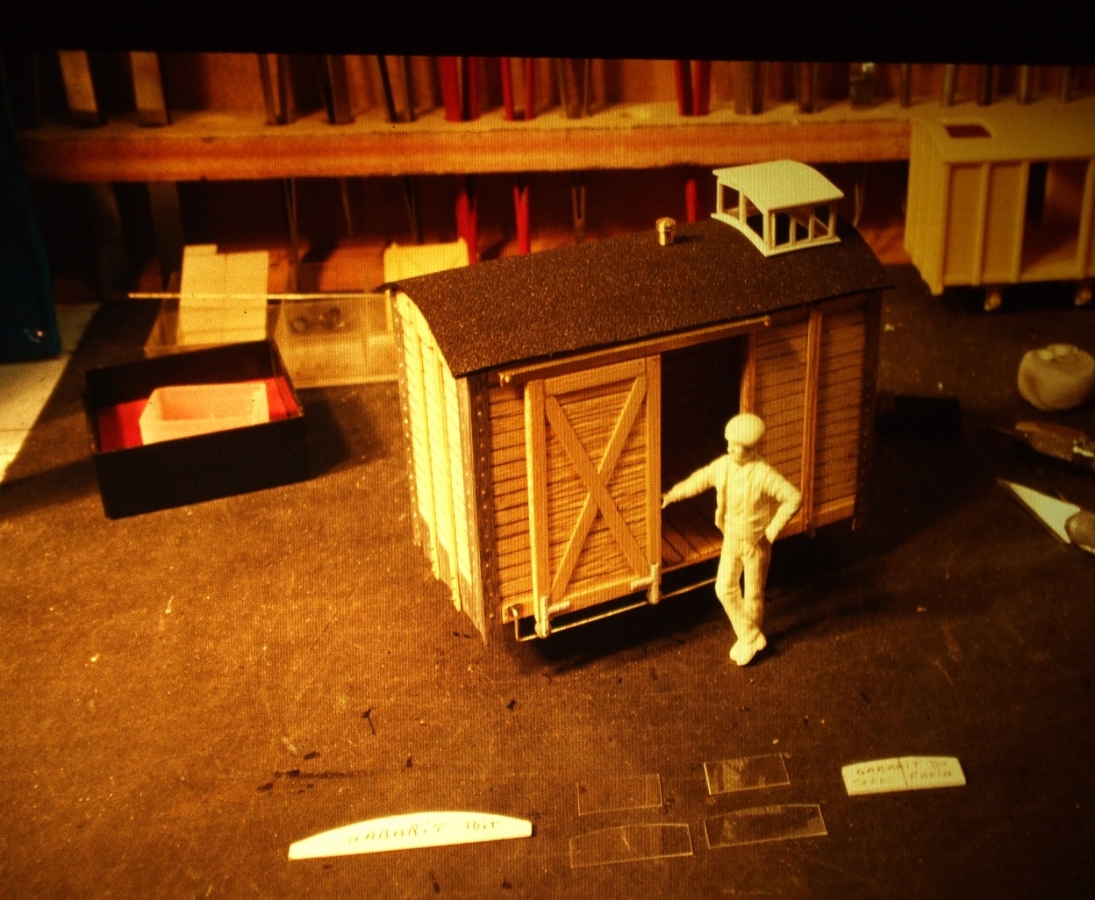

Les vitrages ont été découpés en m'aidant d'un gabarit en carton, comme pour faire les couples du toit.Ce dernier d'ailleurs a été recouvert de toile goudronnée, le cabochon de la lampe à huile est tourné dans dans
une barre de laiton. Les portes de ce fourgon ont été rendues fonctionnelles. L'appareillage de freinage est réalisé avec du fil de laiton. Le volant du serre frein est une pièce en métal blanc
provenant des USA de chez Précision-Scale. Pour réalisé l'aménagement intérieur de ce fourgon et manquant de doc, je me suis inspiré de celui des CFD.
J'ai apporté au serre frein un siège capitonné (celui-ci est fait avec du carton-plume pelé sur une de ces faces.
Dessous le coffre aux valeurs, plus les deux niches à chiens, et au milieu le coffre pour les petits bagages délicat. Le voilà presque terminé, il reste sa mise en peinture.
"Celui qui se perd dans sa passion, est moins perdu que celui qui perd sa passion"
- kobden
- Platinum
- Messages : 1036
- Enregistré le : 26 mai 2016, 11:11
- Localisation : Châteauroux & Biscarrosse-Plage
- A été remercié : 33 fois
Re: Construction au 1/35 de wagons Decauville.

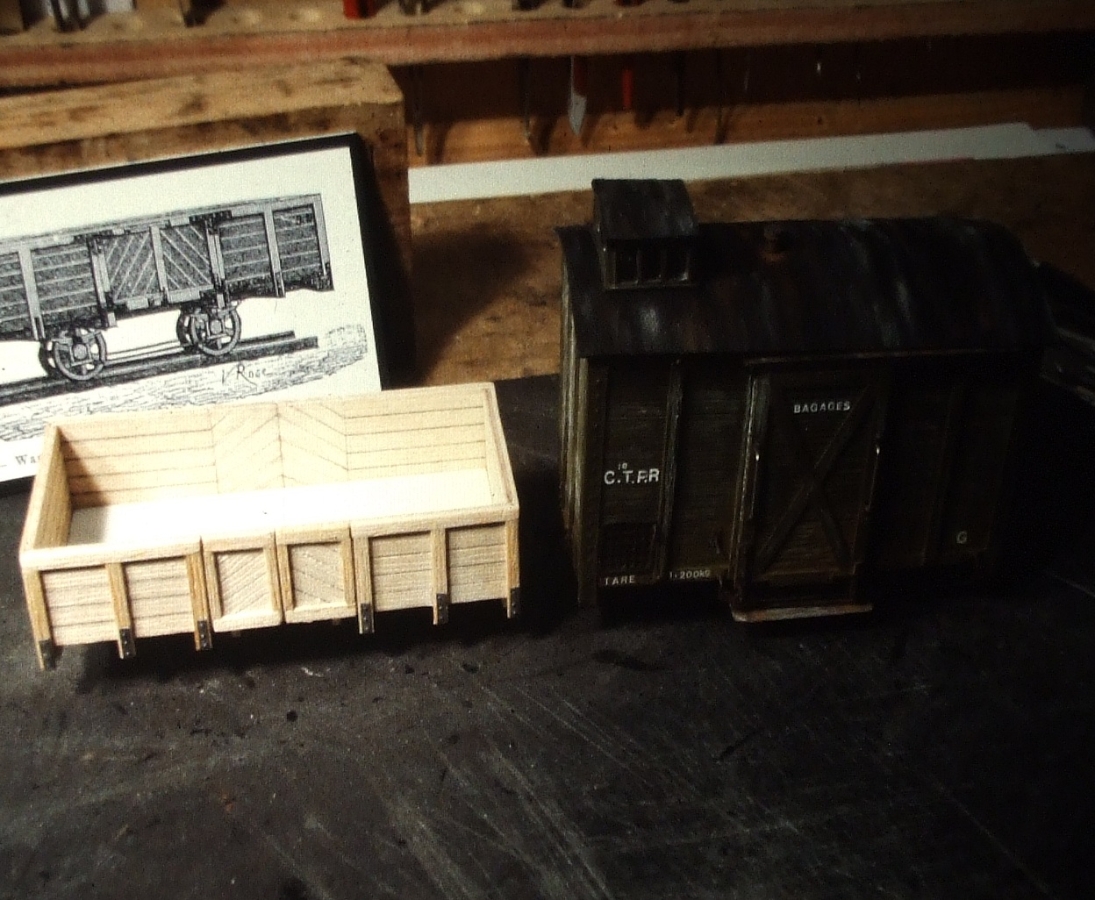

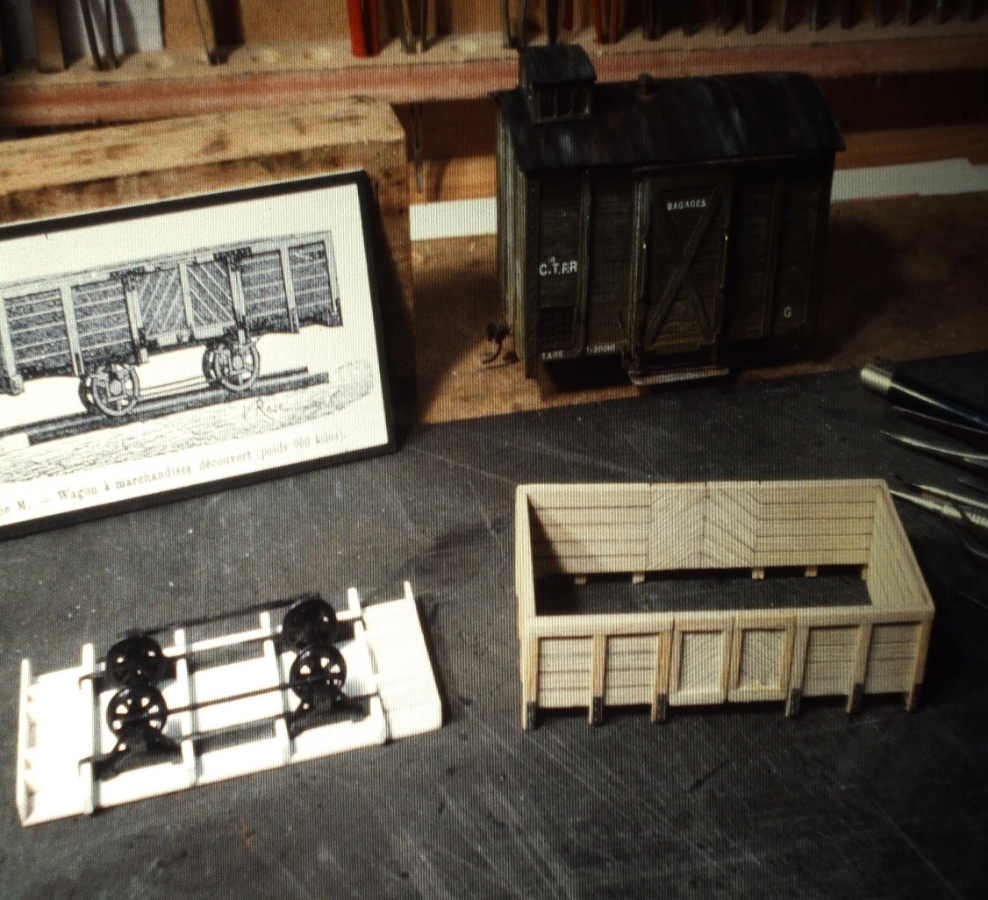

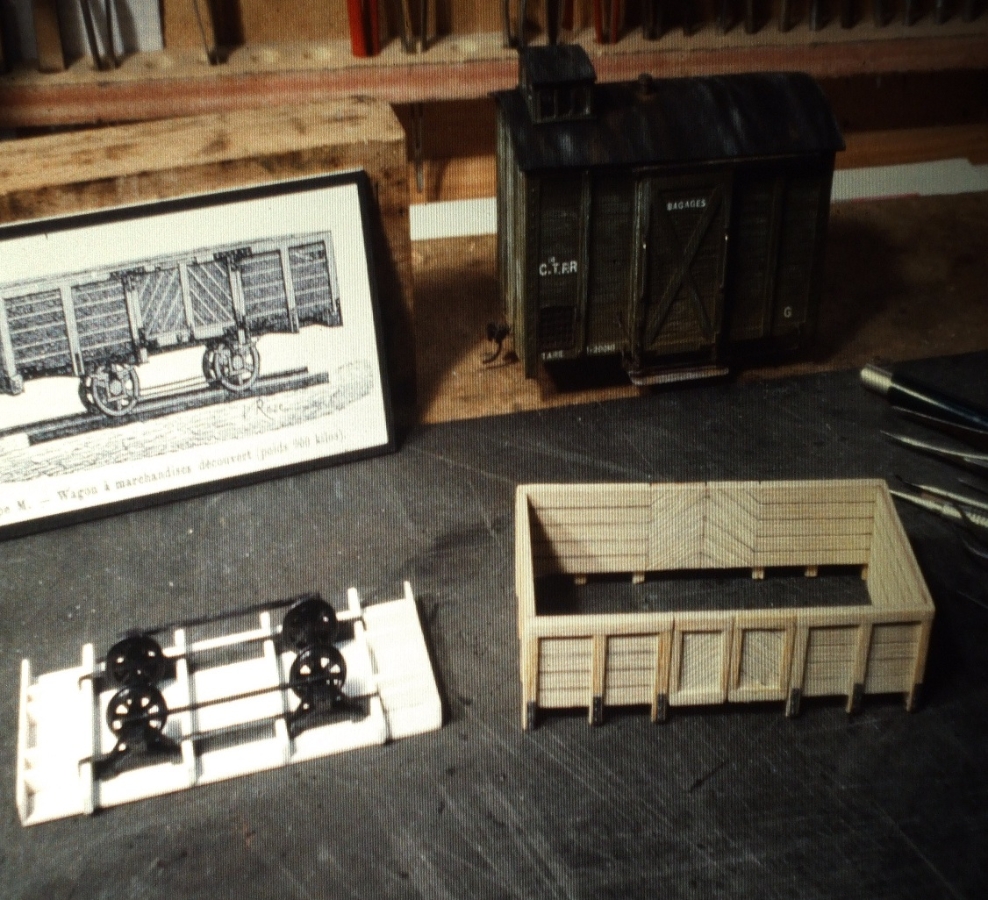

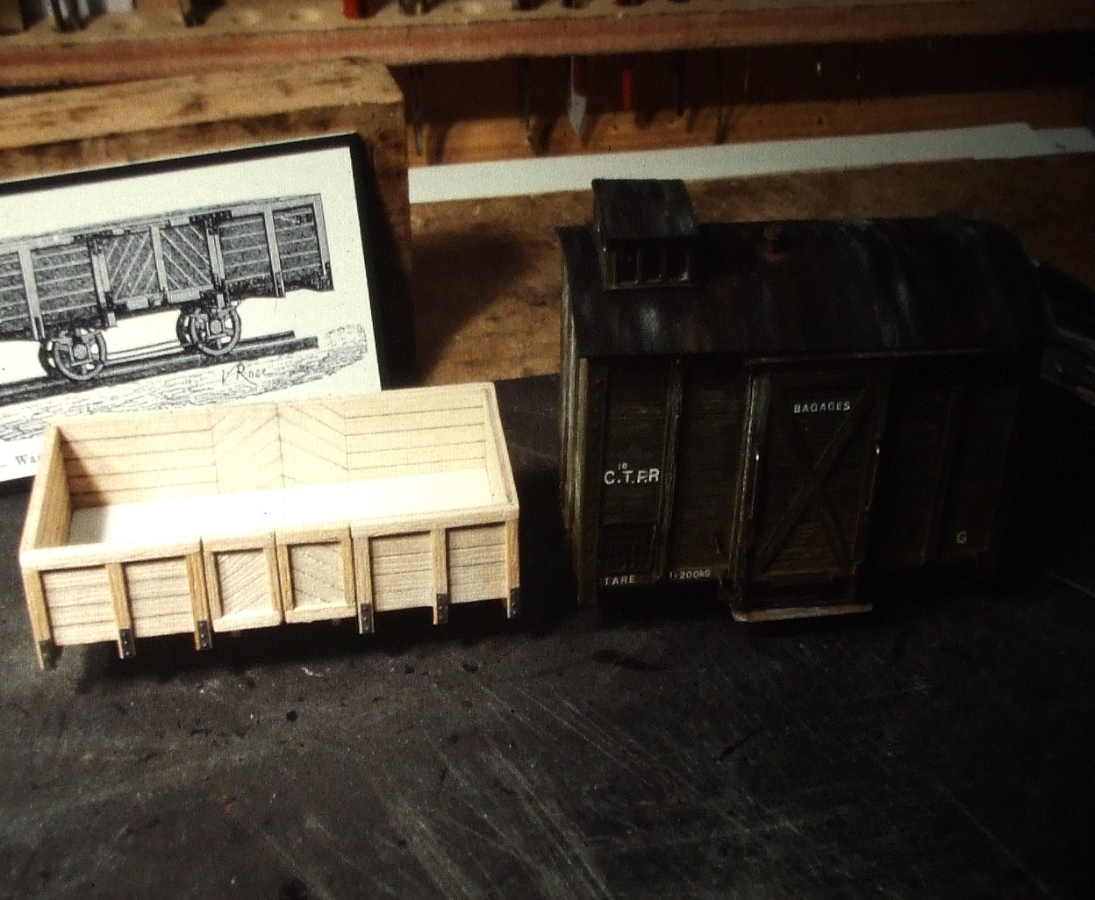

Dans le même esprit, j'ai aussi réalisé un wagon tombereau de la même marque, ayant aussi le même empattement que
le fourgon. Le châssis est toujours en plastique, la caisse est entièrement en bois.
Voila ! j'ai d'autre wagons en cours de construction notamment des petites voitures de voyageurs
à portières latérales dites "cages à poules", et aussi à plate-formes.
A bientôt.
Charley
"Celui qui se perd dans sa passion, est moins perdu que celui qui perd sa passion"
-
- Platinum
- Messages : 2458
- Enregistré le : 15 avr. 2008, 14:37
- A remercié : 24 fois
- A été remercié : 21 fois
- kobden
- Platinum
- Messages : 1036
- Enregistré le : 26 mai 2016, 11:11
- Localisation : Châteauroux & Biscarrosse-Plage
- A été remercié : 33 fois
Re: Construction au 1/35 de wagons Decauville.
A vous deux pour vos appréciations.
Charley
Charley
"Celui qui se perd dans sa passion, est moins perdu que celui qui perd sa passion"
- Daniel67
- Platinum
- Messages : 3110
- Enregistré le : 26 févr. 2014, 15:56
- Localisation : Strasbourg
- A remercié : 34 fois
- A été remercié : 72 fois
Re: Construction au 1/35 de wagons Decauville.
Belles constructions.
Daniel
Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
-
- Platinum
- Messages : 4593
- Enregistré le : 16 avr. 2008, 19:06
- Localisation : Amiens
- A remercié : 769 fois
- A été remercié : 108 fois
Re: Construction au 1/35 de wagons Decauville.
PIERRE
Le NORD, le PLM, le Highland Railway et le LMS...
Délégué Régional Picardie-Nord-Pas-de-Calais
Membre 416 du Cercle du Zéro
Membre 11376 de la Gauge O Guild
Le NORD, le PLM, le Highland Railway et le LMS...
Délégué Régional Picardie-Nord-Pas-de-Calais
Membre 416 du Cercle du Zéro
Membre 11376 de la Gauge O Guild
- kobden
- Platinum
- Messages : 1036
- Enregistré le : 26 mai 2016, 11:11
- Localisation : Châteauroux & Biscarrosse-Plage
- A été remercié : 33 fois
Re: Construction au 1/35 de wagons Decauville.
Pierre.
Charley
Charley
"Celui qui se perd dans sa passion, est moins perdu que celui qui perd sa passion"
