[Recherche] plans wagon trémie

[marcou 33]

bonjour tout le monde

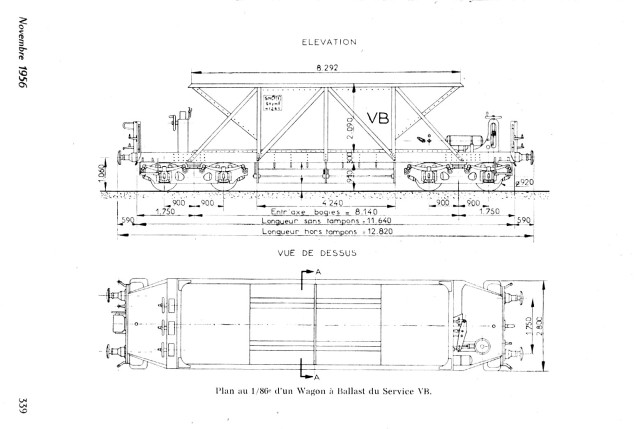

je suis a la recherche de plan ,diagramme de ce wagon trémie
je ne connais pas ce type de boggie
vous remerciant par avance

cordialement Marcou

img20250430_14541455.pdf

(379.89 Kio) Téléchargé 108 fois

[CHREZO]

Bonjour Marc,

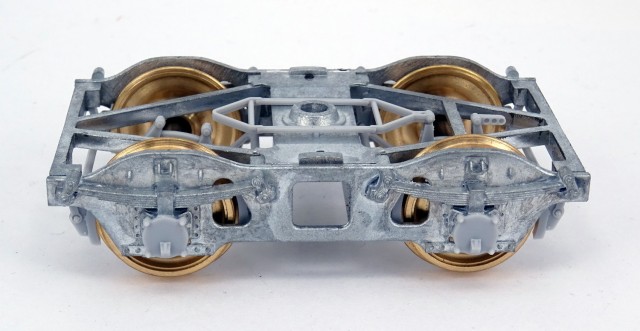

Le bogie ressemble beaucoup dans sa strcuture à ceux qui équipent les citernes Deutz de 63m3 commercialisées par Michael Schnellenkamp.
https://spur-0-kaufhaus.de/epages/f9725 ... D=60442297
A priori, c'est toujours dispo en pièce détachée, 50€ la paire...

Mais attention, le bogie schnellenkamp présente un empattement de 2m, soit 44.4 mm au 1/45 alors que celui des trémies SV de la SNCF mesure 1,80 m, soit 41.4 mm au 1/43,5
Dans l'absolu, il faudrait peut-être utiliser les bogies du porte-chars Ssy45 Lenz qui eux, représentent un bogie de 1,80m, mais ne sont pas dispo au détail !
Bon courage ...

[sambre]

Les boites d'essieux ne sont pas les mêmes il me semble.

La question porte-elle principalement sur les bogies ou tout le wagon.

Pour le wagon, c''est une trémie minéralière Arbel non ?

[sambre]

Si c'est bien une trémie Arbel, le bogie Y7 ressemble un peu à celui de la photo mais en version rivetée

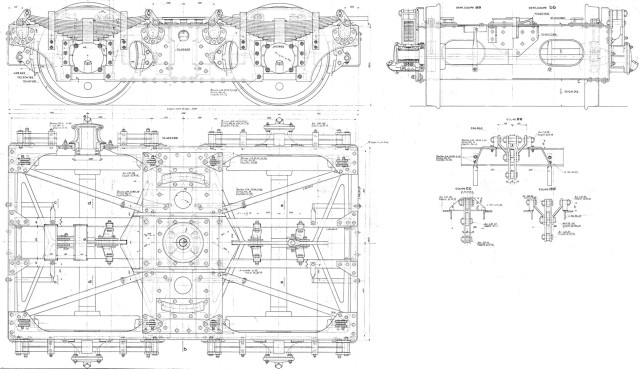

Un dessin là

Et une photo là

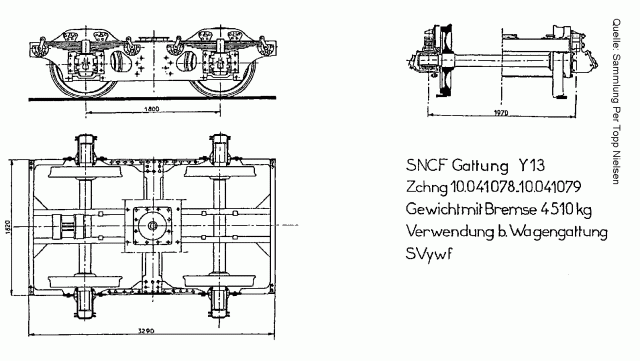

Le Y 13 parait mieux adapté au wagon mais je n'ai pas trouvé de photo. Là sa page de description

Mais bon, Ça n'aide pas beaucoup

[marcou 33]

merci Milo
cdlt Marcou

[ocem31]

Marcou, C'est peut être un peu ça!.

http://www.drehgestelle.de/2/pbn_frankreich_y13.html

[BR33]

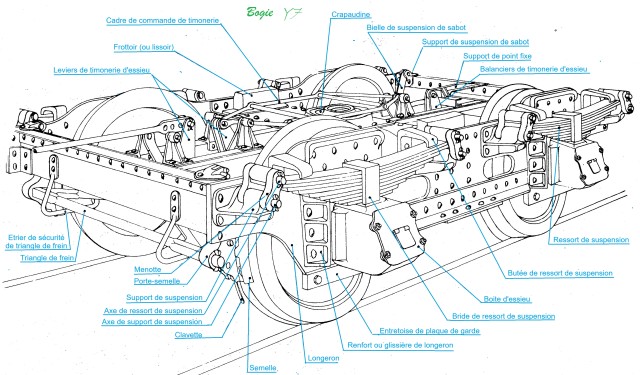

Si c'est un Y7 j'ai cela ! Mais j'ai des doutes ????

Par contre, j'ai fait une bêtise, je n'ai pas gardé le bogie seul, sans les détails.
Ca viendra bientôt sur le site... mais il m'en manque !

[BR33]

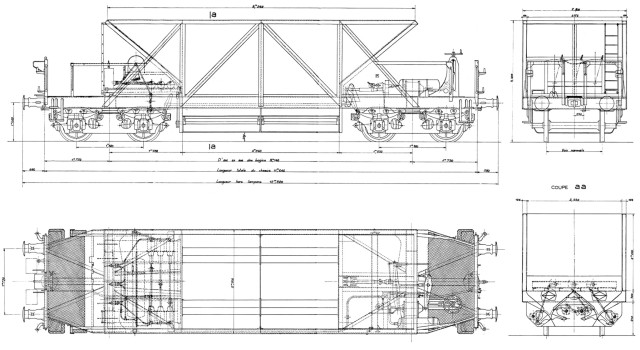

OUI, bon, j'avais la suite, mais c'est bien compliqué...

[ocem31]

bonjour tout le monde

je suis a la recherche de plan ,diagramme de ce wagon trémie
je ne connais pas ce type de boggie
vous remerciant par avance

cordialement Marcou img20250430_14541455.pdf

[marcou 33]

bon 1 er mai a tous
bonjour a tous

merci a Joel (chrezo), Milo, Jean Marc , et Bertrand merci a tous
j'ai la doc

cordialement a tous Marcou
