Nouveau projet

[Picasso]

Bonjour

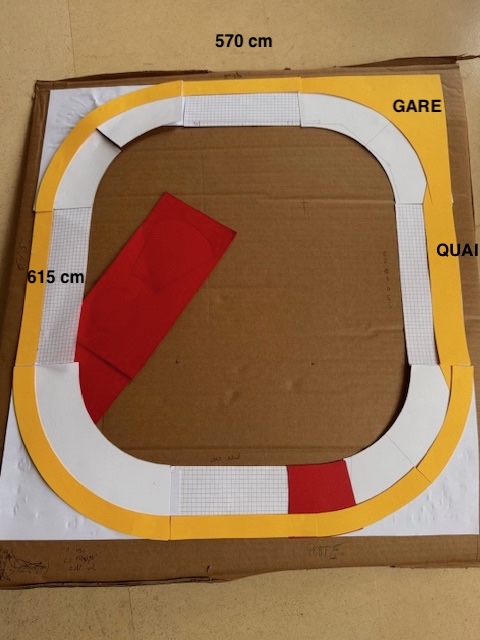

Je me lance dans la construction d'un réseau avec des rails PECO code 124. Mon grenier fait 615x 570 cm.
Je prévois deux niveaux . Le blanc réseau inférieur et en jaune le niveau supérieur avec 2 voies .
Le niveau supérieur fait 25 cm de large . Le blanc 80 cm . La partie à droite marquée quai fait 40 cm
Le rectangle rouge représente une rotonde PLM type G et pont tournant que j'avais sur un précédent réseau .
Le rectangle rouge en bas est la partie amovible pour l'entrée dans la pièce si on ne veut pas se baisser
je n'ai pas trop d'idée sur le positionnement des voies du réseau inférieur . Auriez vous des idées ?
merci d'avance


[Lyves]

Bonjour Picasso
Si je comprends bien , tu auras 2 voies indépendantes ( 1 niveau blanc et 1 niveau jaune )
Quelle hauteur de niveau entre les 2 plateformes ?
Seront elles reliées entre elles ?
Pour info : https://www.cercleduzero.org/forum/viewtopic.php?t=7163

[pelican]

Je m'assied au fond de la classe, et je regarde ...

[Auboueix Gerber]

Moi aussi, je fais comme André, je regarde, au niveau du rayon de courbure c'est jouable il me semble.

[François D]

Bonjour,

Que la rotonde doit au niveau supérieur ou au niveau inférieur, il va falloir trancher :
- si elle est positionnée comme sur le plan, les machines circulant HLP sur la voie extérieure devront cisailler la voie intérieure pour rentrer. Celles circulant à l’intérieur devront refouler. Et inversement pour les sorties.
- si elle est positionnée dans l’autre sens, les machines roulant à l’intérieur pourront rentrer directement. Les machines à l’extérieur devront seulement changer de voie pour accéder à la rotonde.

Que choisir ?

Pour avoir vu des réseaux dans les 2 versions, ma préférence va nettement à la solution n*2 beaucoup plus souple dans l’exploitation.

[AMG 808]

Bonjour à vous tous,

Bonjour, Picasso.

Comment comptes tu faire pour monter du réseau blanc au réseau jaune? Bonne journée.

A+, Bernard.

[Picasso]

Bonjour
Merci pour les idées et questions. Il n'y a pas de liaison entre le réseau sup (jaune) et inf (blanc) . Le pont tournant est relié uniquement au blanc (inf).
Le rayon de courbure extérieur est de 190 cm . Je prévois de faire rouler mes rames Elettren PLM et VSOE . Elles seront indépendantes car une sera en analogique pour commencer et l'autre en digital car j'ai déjà une 141P Fulgurex digitalisée .
La hauteur entre les deux fera 21 cm, mais peu important car pas de liaison
Voilà les réponses
Merci d'avance
DOminique

[Lyves]

Effectivement s'il n'y a pas de liaison entre les 2 niveaux , cela résout le problème des déclivités d’accès entre eux .
Vu les rayons de courbure , cela permet une belle inscription de nombreux matériels .
Pour ma part , j'ai un petit réseau tour de pièce avec des rayons minimum de 1028mm , ce qui limite le choix du matériel si on veut faire rouler .
Certains fabricants actuels type Chrezo , rail 43 , Lenz ... ont compris l'enjeu de créer des modèles qui peuvent circuler sur de tels rayons .
Et cela permet, quand même, un beau panel de matériel .
Bonne continuation

[Picasso]

Pour le réseau inférieur j'ai un Picasso Fulgurex digitalisé et mon X2800 Proto modèl. Il vont pouvoir s'inscrire sans problème dans les rayons plus faibles . Je mettrais bien une 241 ou une CC14000 mais quels sont leurs rayons d'inscription ?. Je mettrai les machines fonction du réseau et pas l'inverse
Merci
Dominique

[François D]

...Je mettrai les machines fonction du réseau et pas l'inverse
Merci
Dominique

Pourquoi ?
