Construction kit wagon Oe

[Christophe]

Bonjour à tous,

comme expliqué dans ma présentation, j'ai récupéré, dans un lot de matériel d'occasion, un kit de wagon tombereau type Pershing en échelle Oe.

Au vu de l'ensemble, je suppose qu'il s'agit d'un kit élaboré par un modéliste, peut être est il présent sur ce forum ?
Ou quelqu'un a t il déjà monté ce genre de kit ?

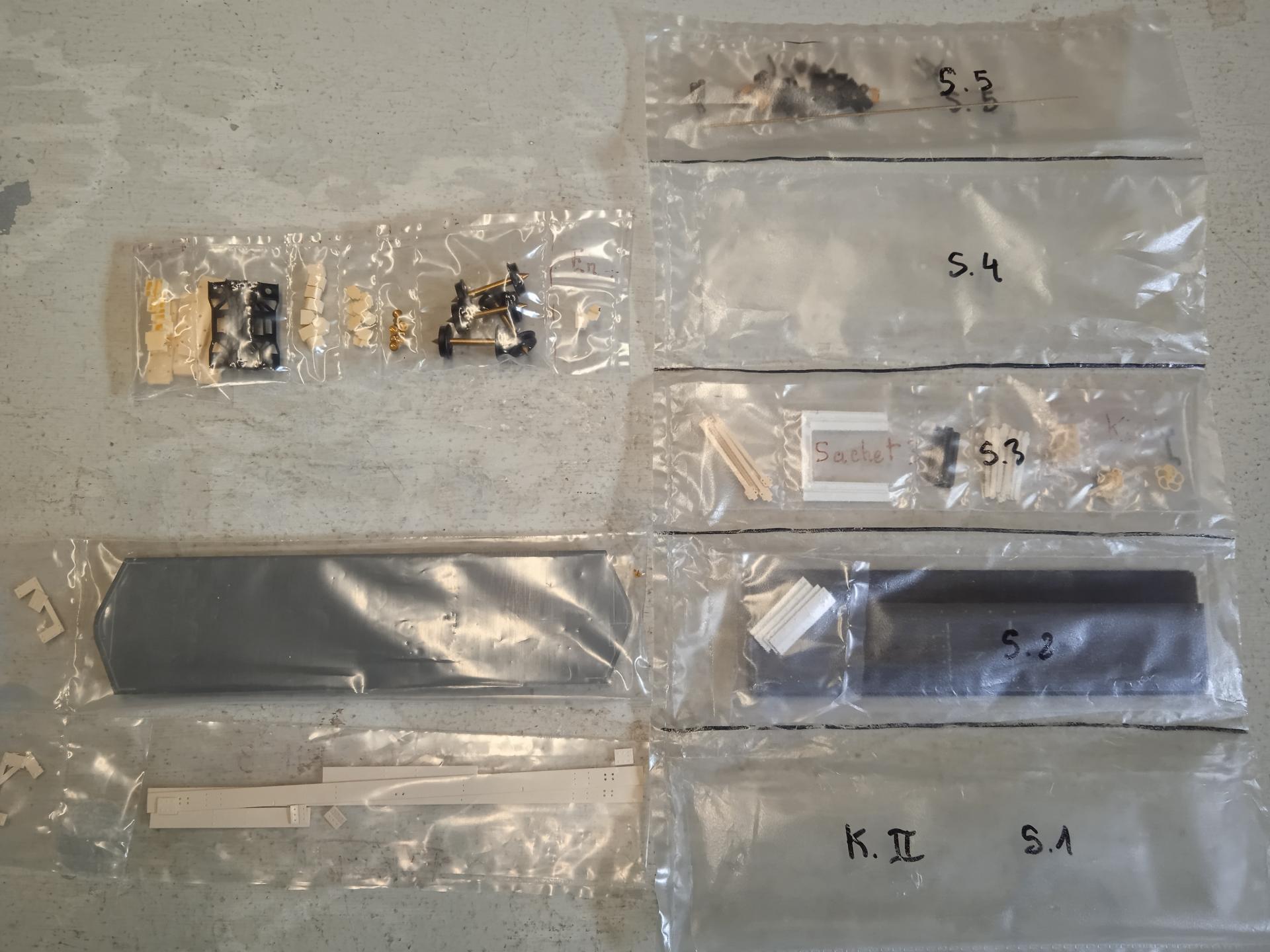

Voici l'ensemble des sachets (5) composant le kit:

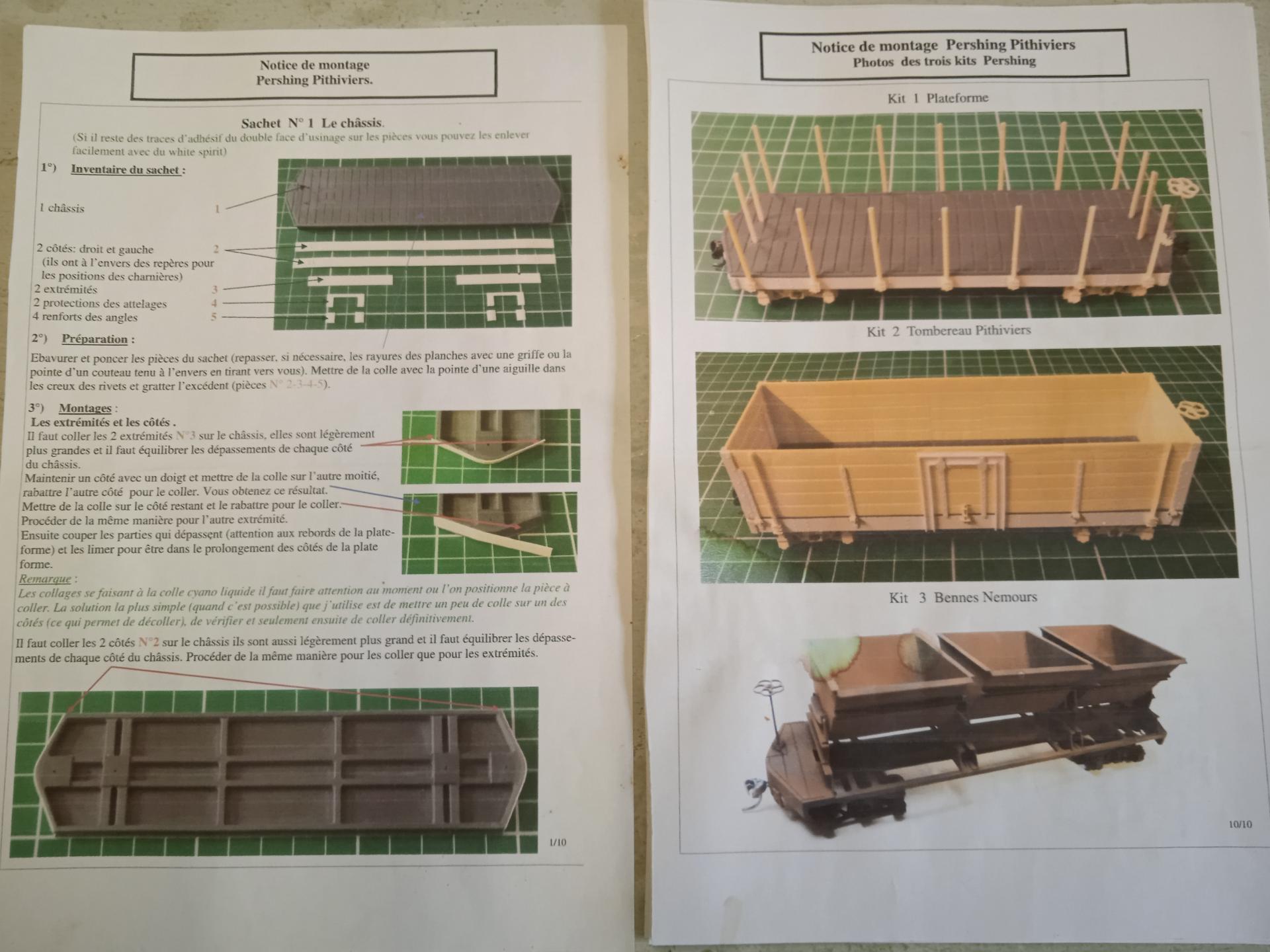

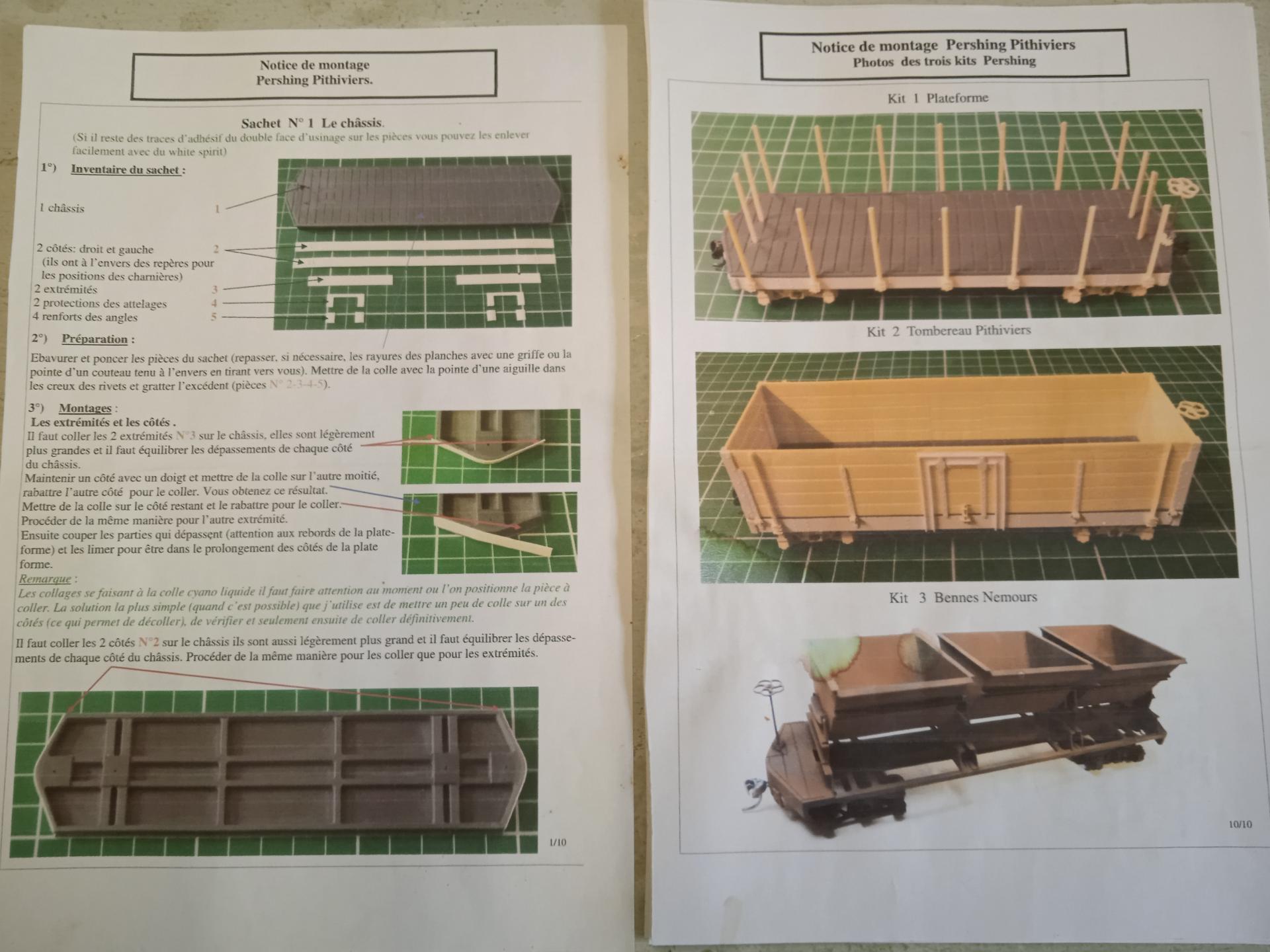

Et 2 pages de la notice, qui est très explicite:

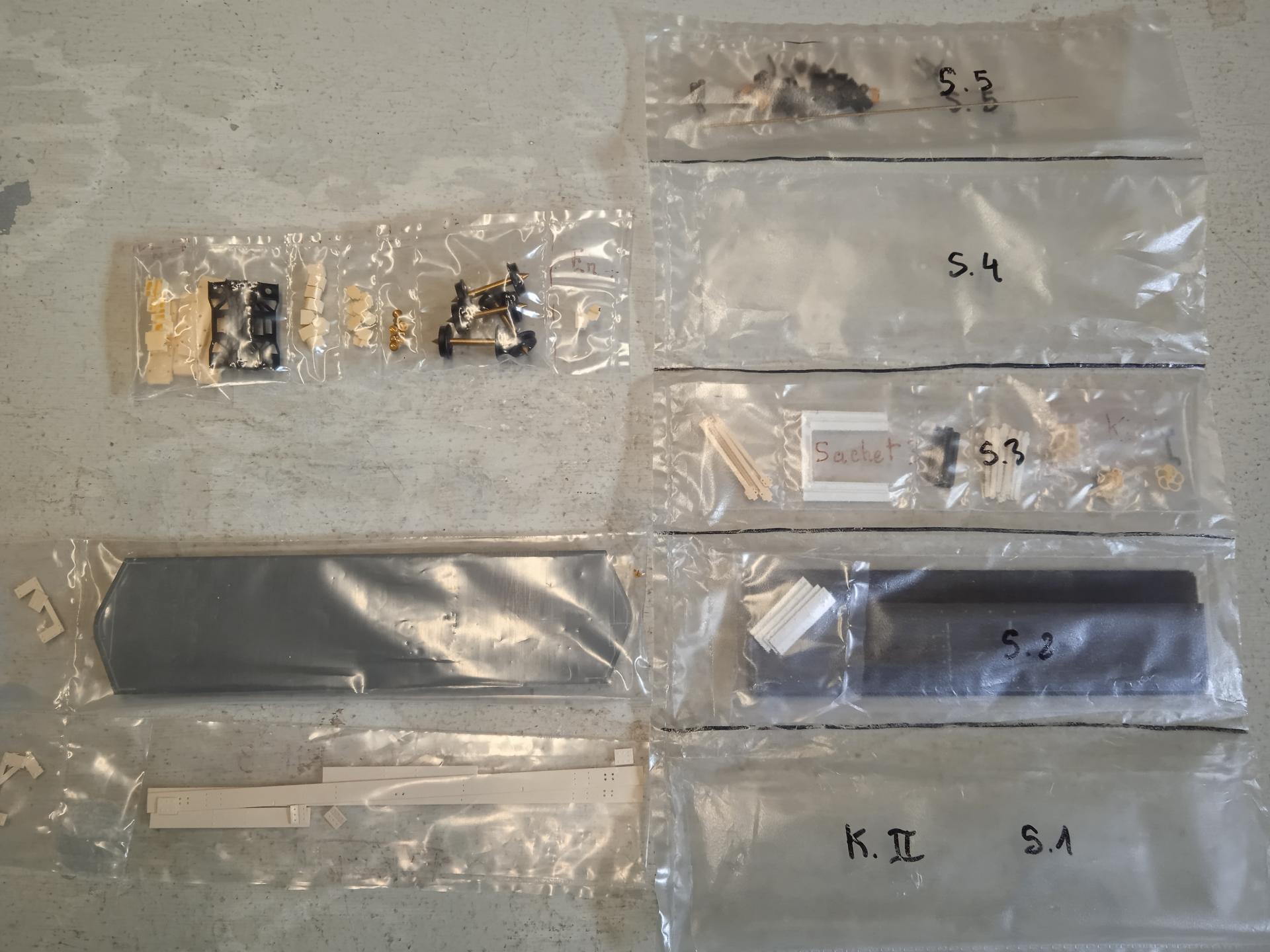

J'ai en ma possession le kit N°2 au vu de l'ensemble des sachets.

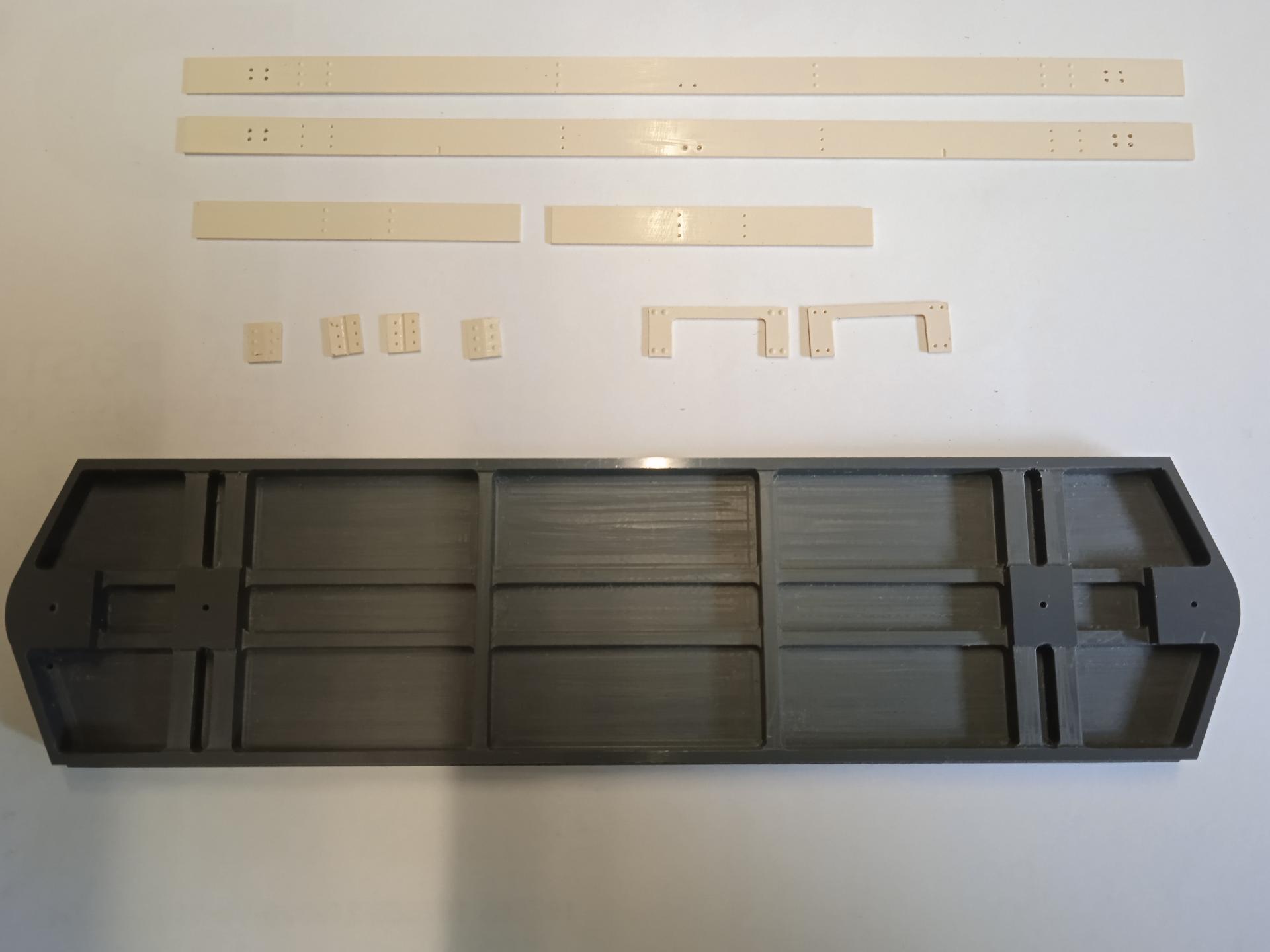

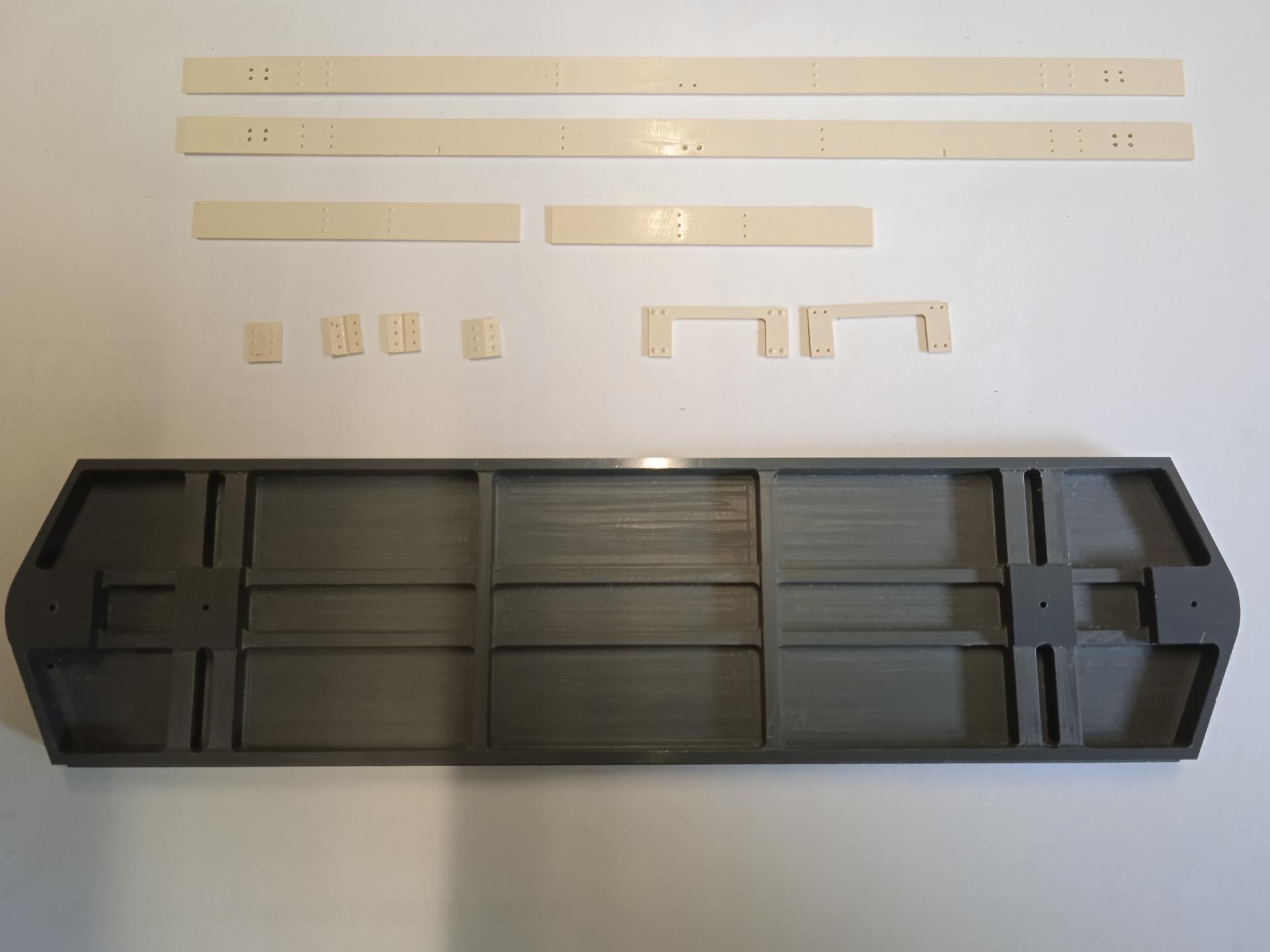

Voici l'ensemble des pièces composant le châssis.
Je pense que le socle est fraisé dans une plaque de PVC, et les bandes sont en carte plastique avec perçage et rivets déjà formés.

Les renforts pour les angles ont une saignée pour faciliter le pliage et collage ensuite.

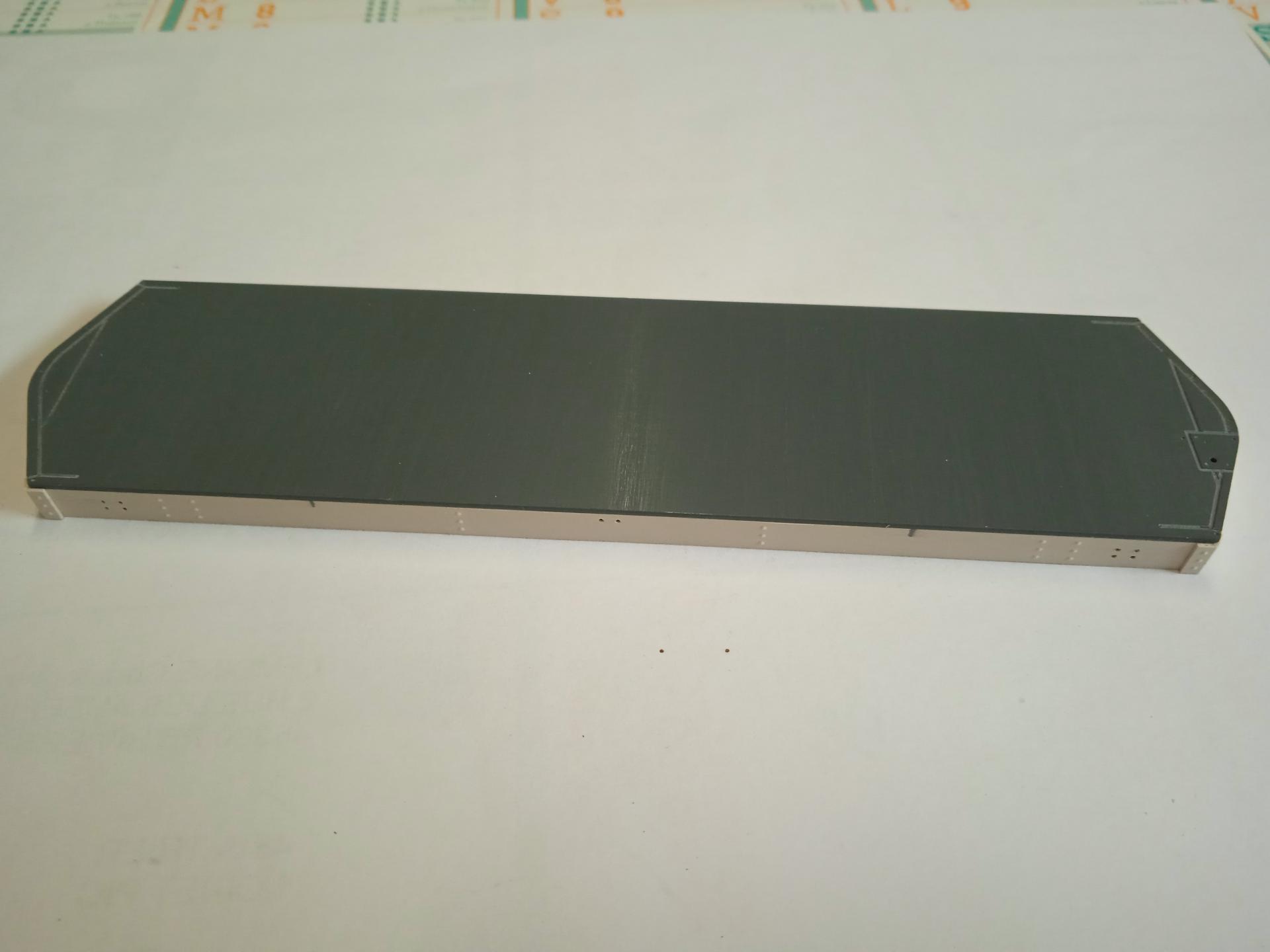

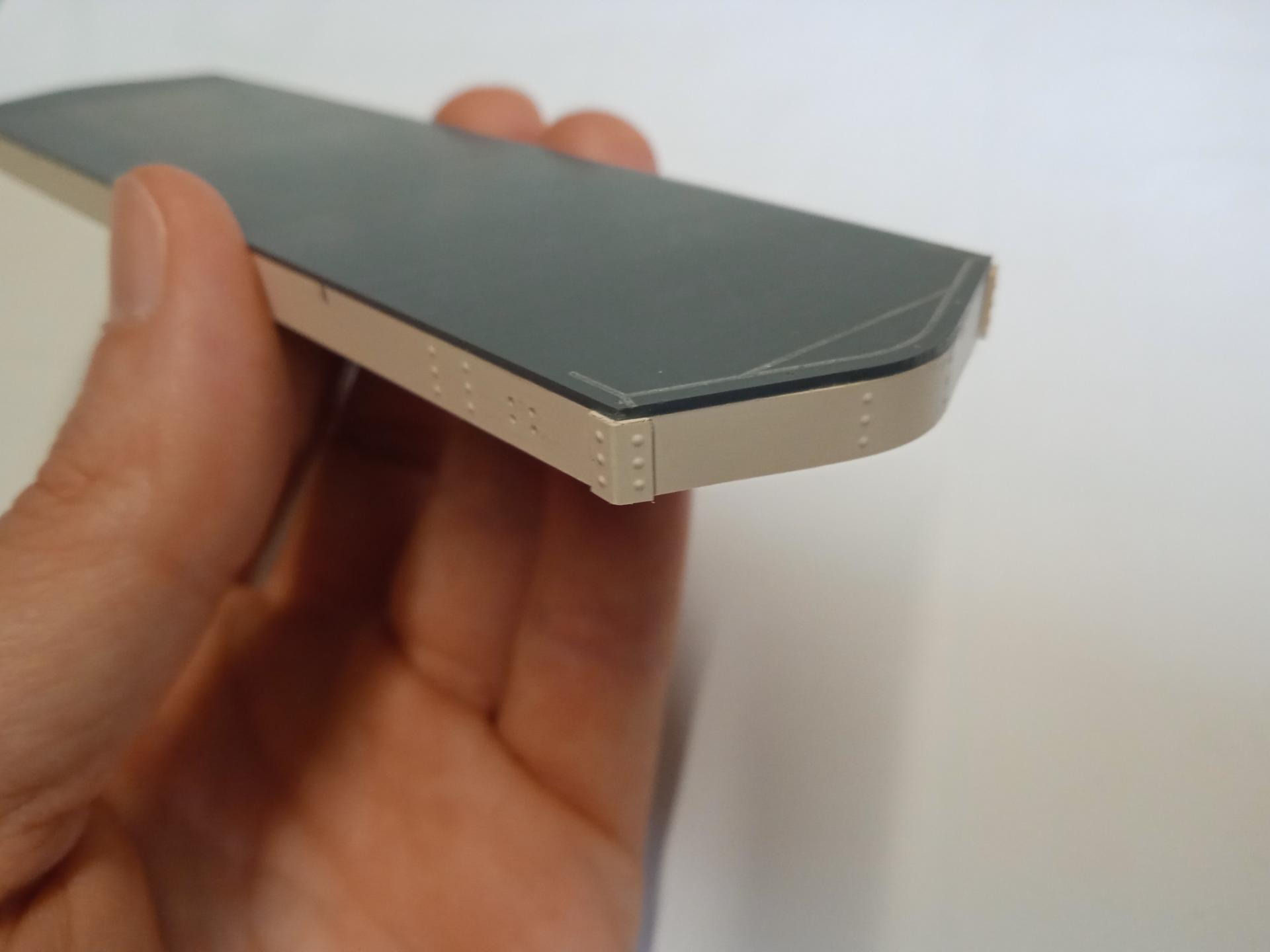

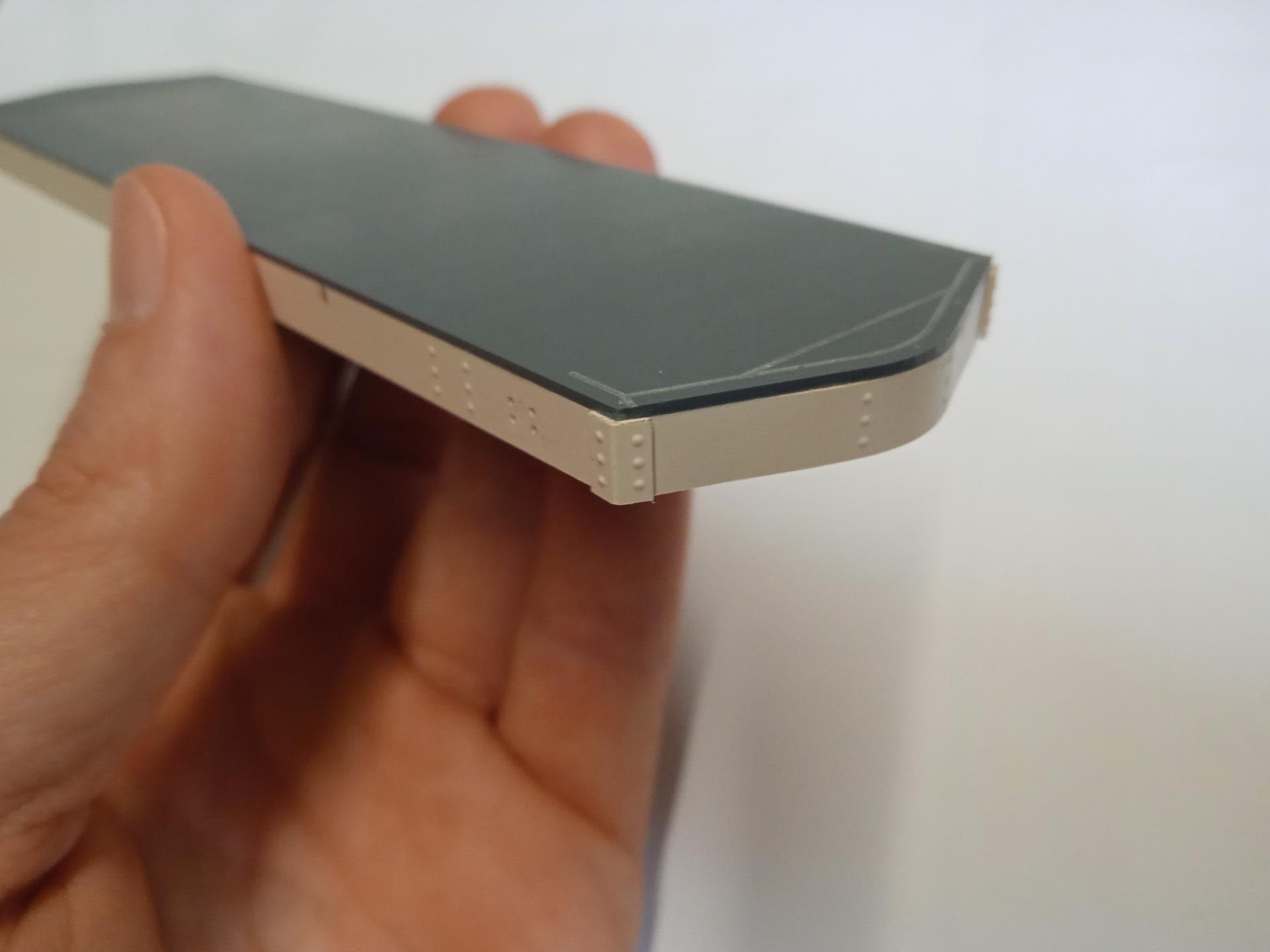

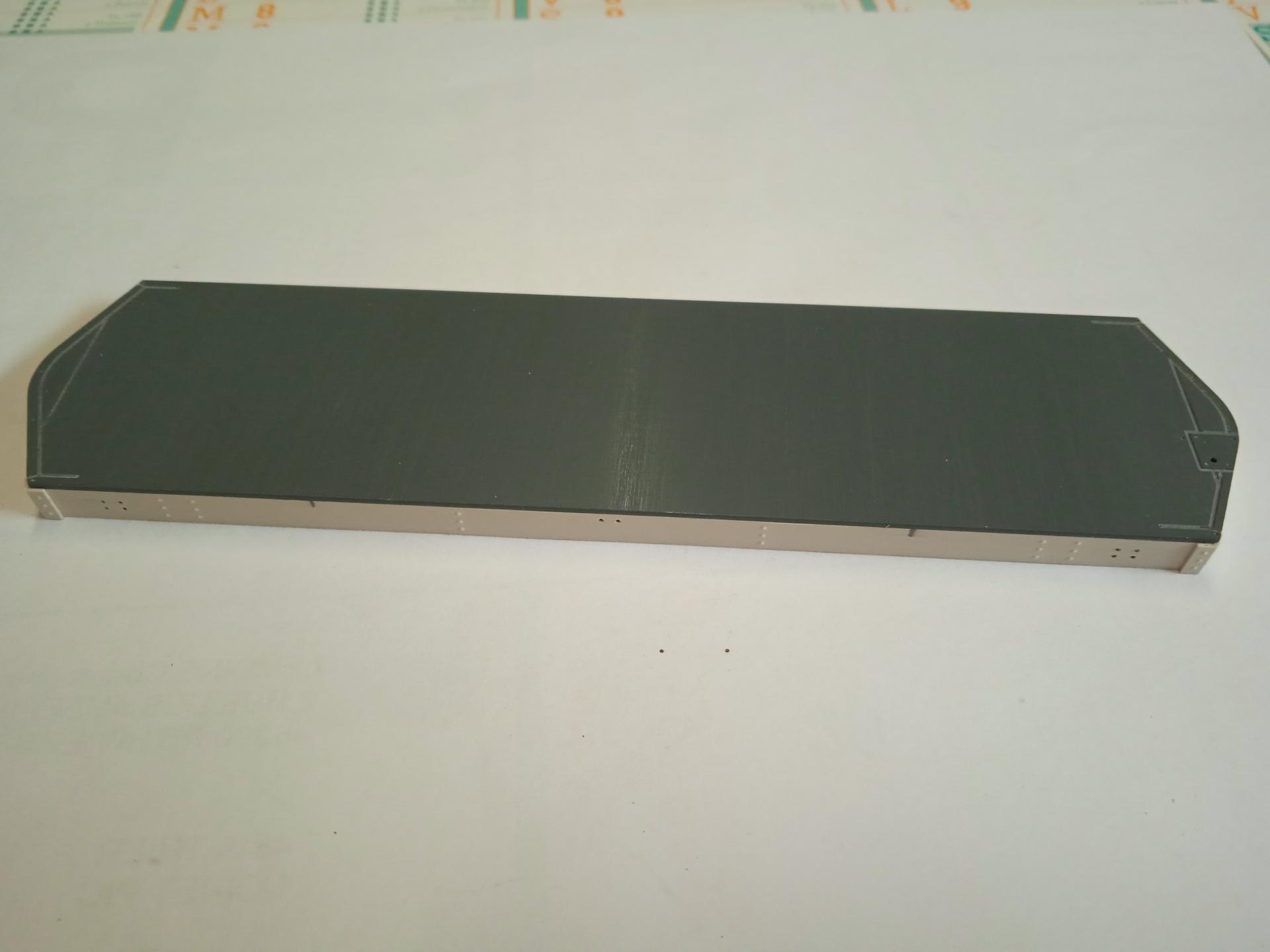

L'assemblage pour cette étape est très simple, voici le chassis assemblé. Les collages se font à la colle cyano, sans problème:

Pour l'instant, le kit me donne une bonne impression, à voir pour la suite du montage.


Voilà pour cette premère étape, la suite avec le montage de la caisse du tombereau.

A bientôt

[stratus]

Bon début, apparemment.

Bon courage pour la suite.

[jc73]

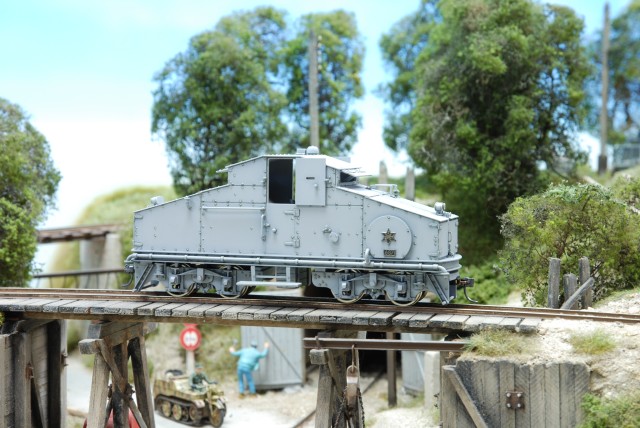

C'est un kit de Monsieur Claude Buzer. Ses kits sont en PVC fraisé de très bonne facture. Il y a une dizaine d'années, j'avais monté son locotracteur Crochat.

[Christophe]

Merci JC73,

je cherchais cette info depuis quelque temps. Je vais voir si au cas où je peux trouver d'autres kits de ce modéliste ...

[Christophe]

La suite du montage du wagon, le tombereau.

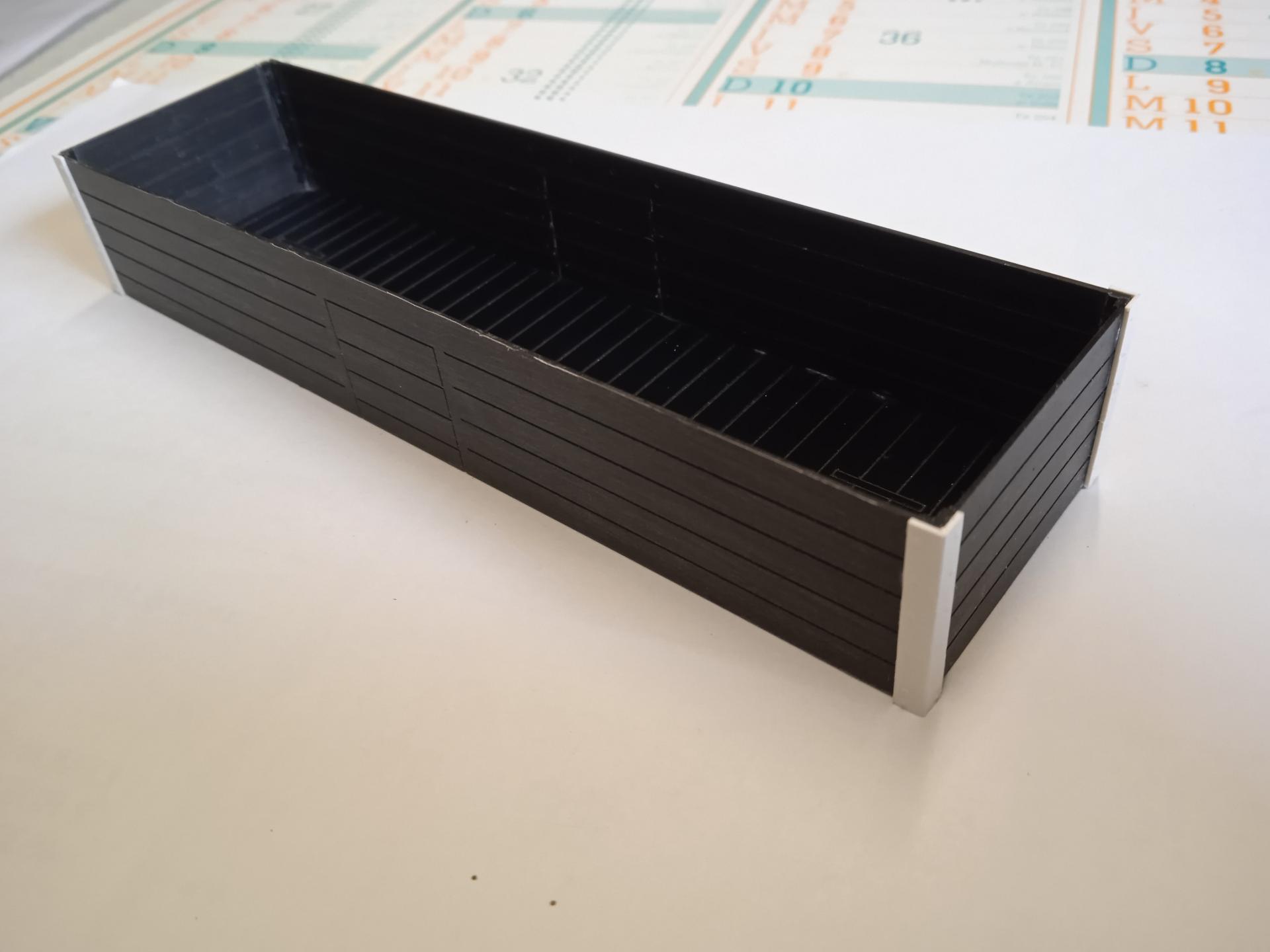

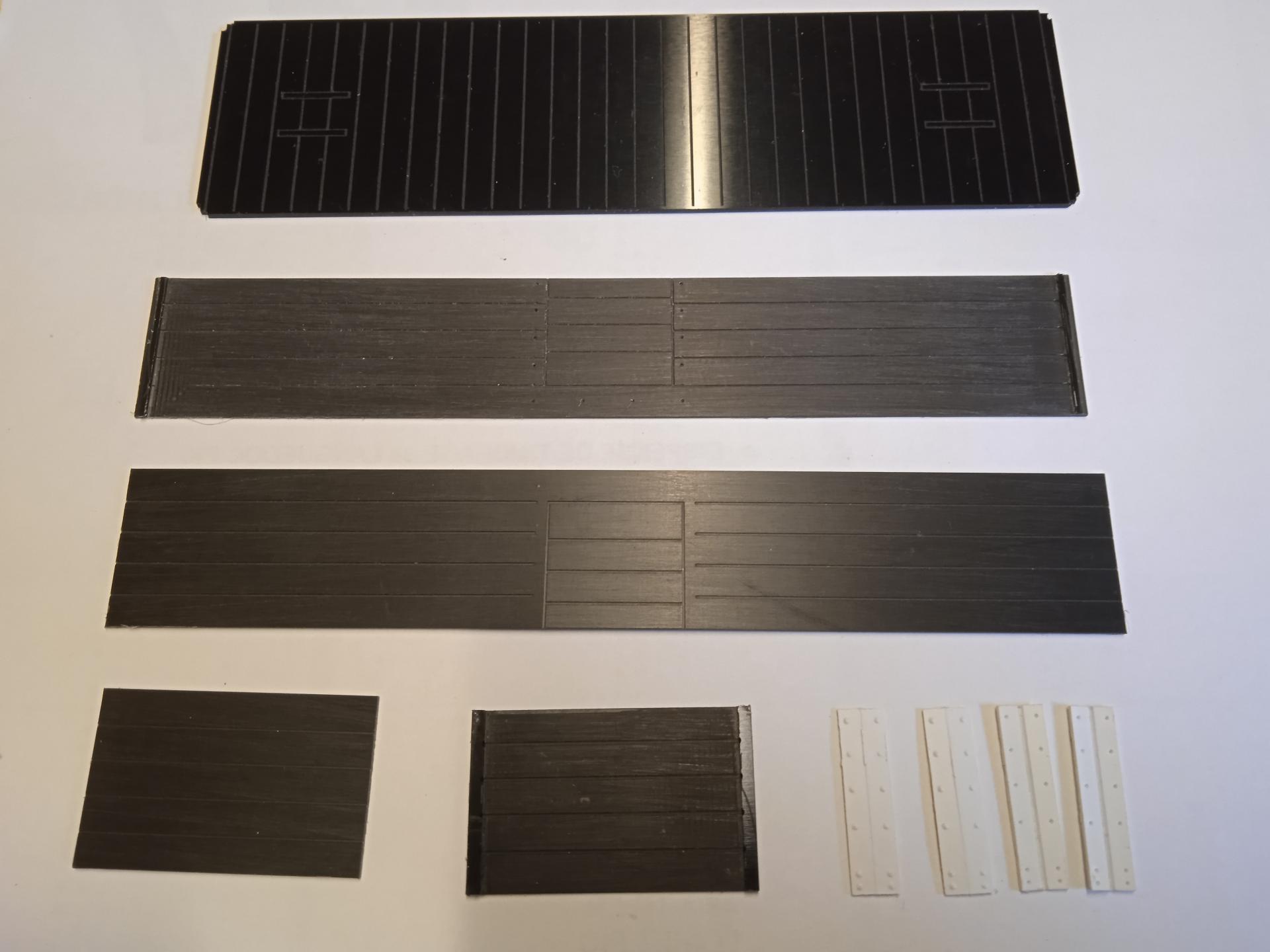

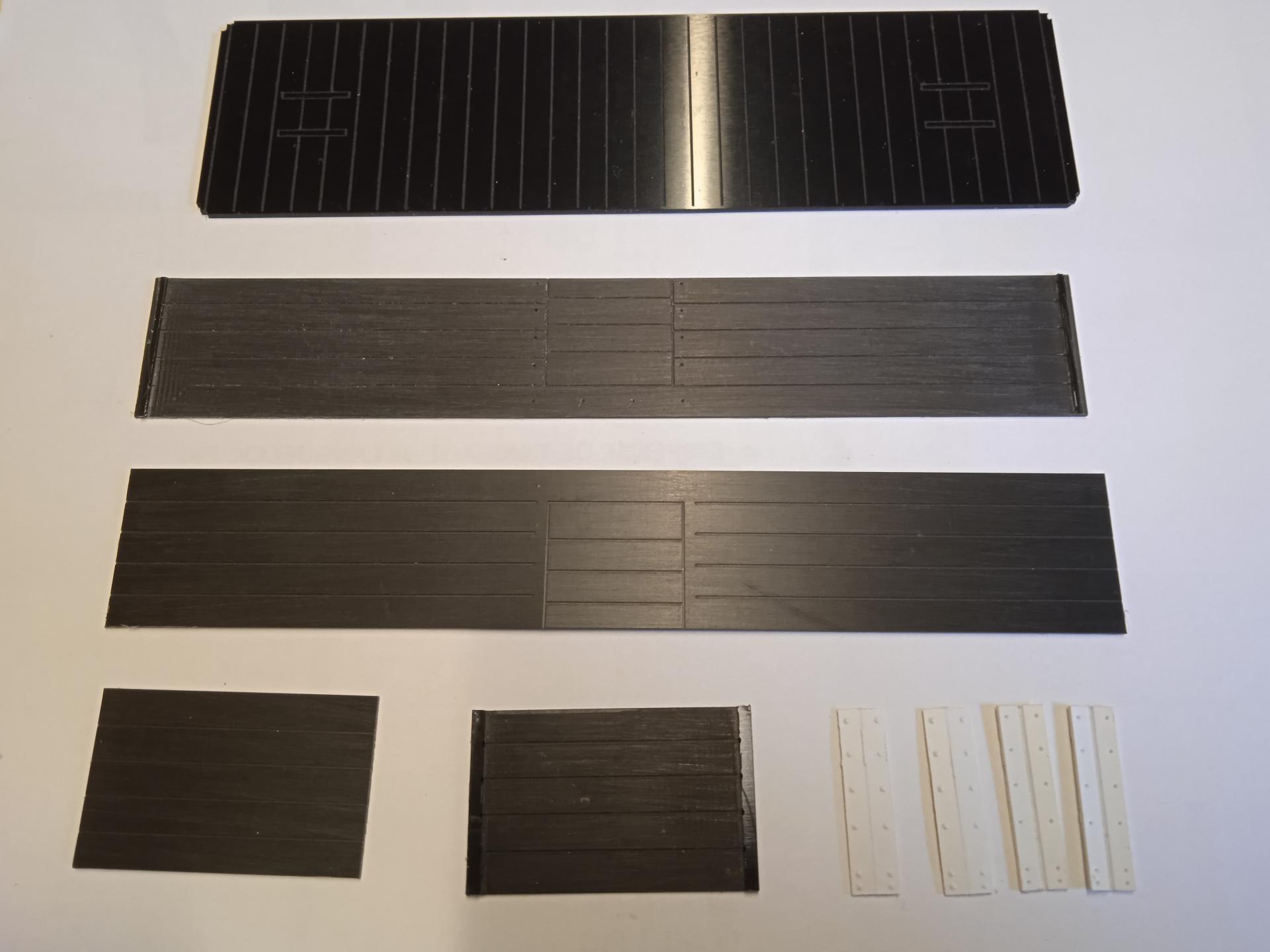

Voici les différents éléments constituant l'ensemble :

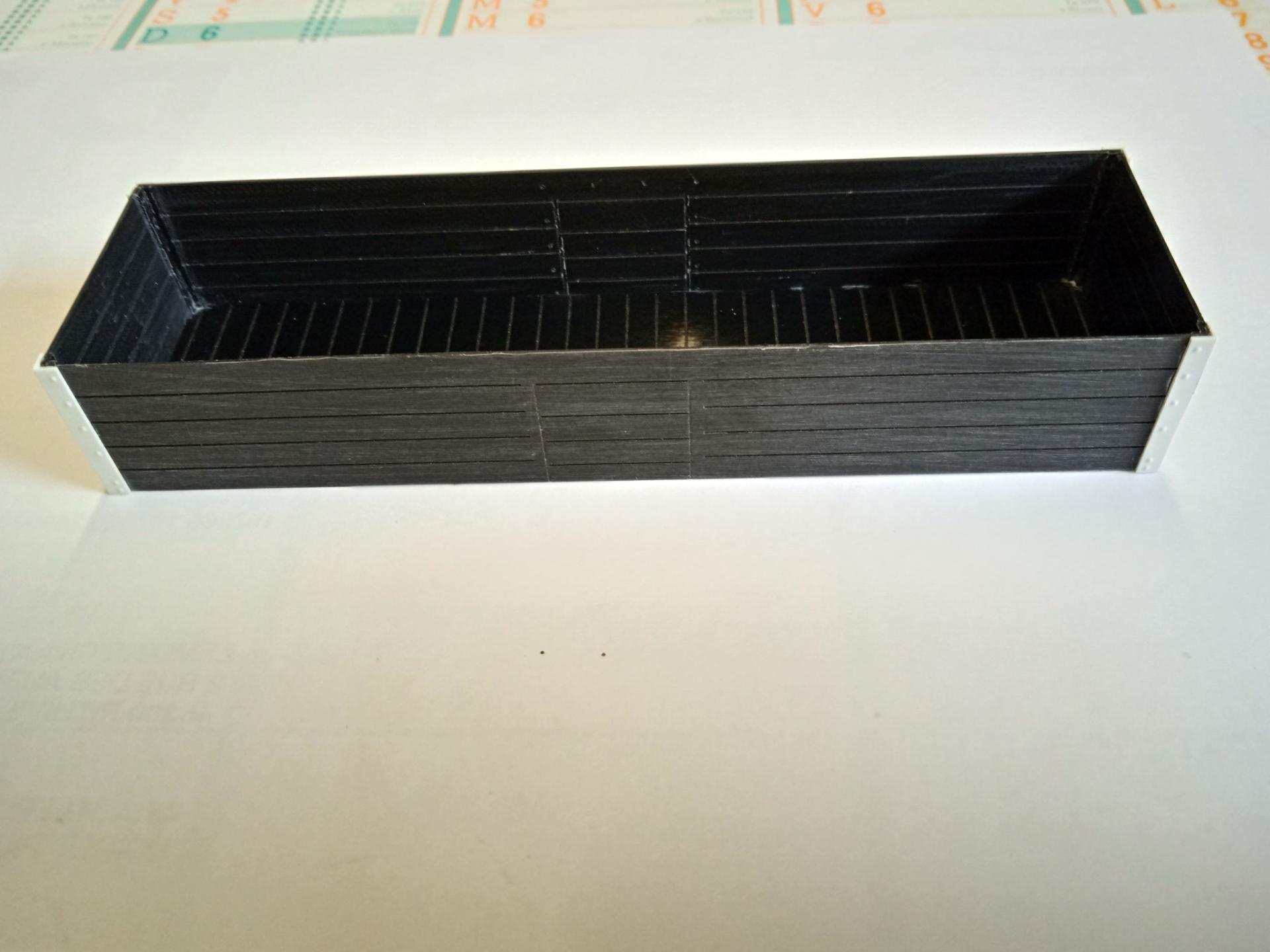

Rien de particulier, les 4 côtés de la caisse, le fond, et les 4 renforts d'angle.
Même principe que la phase précédente, les éléments sont en pvc, les gravures sont déjà effectuées recto/verso, rivets déjà formés.

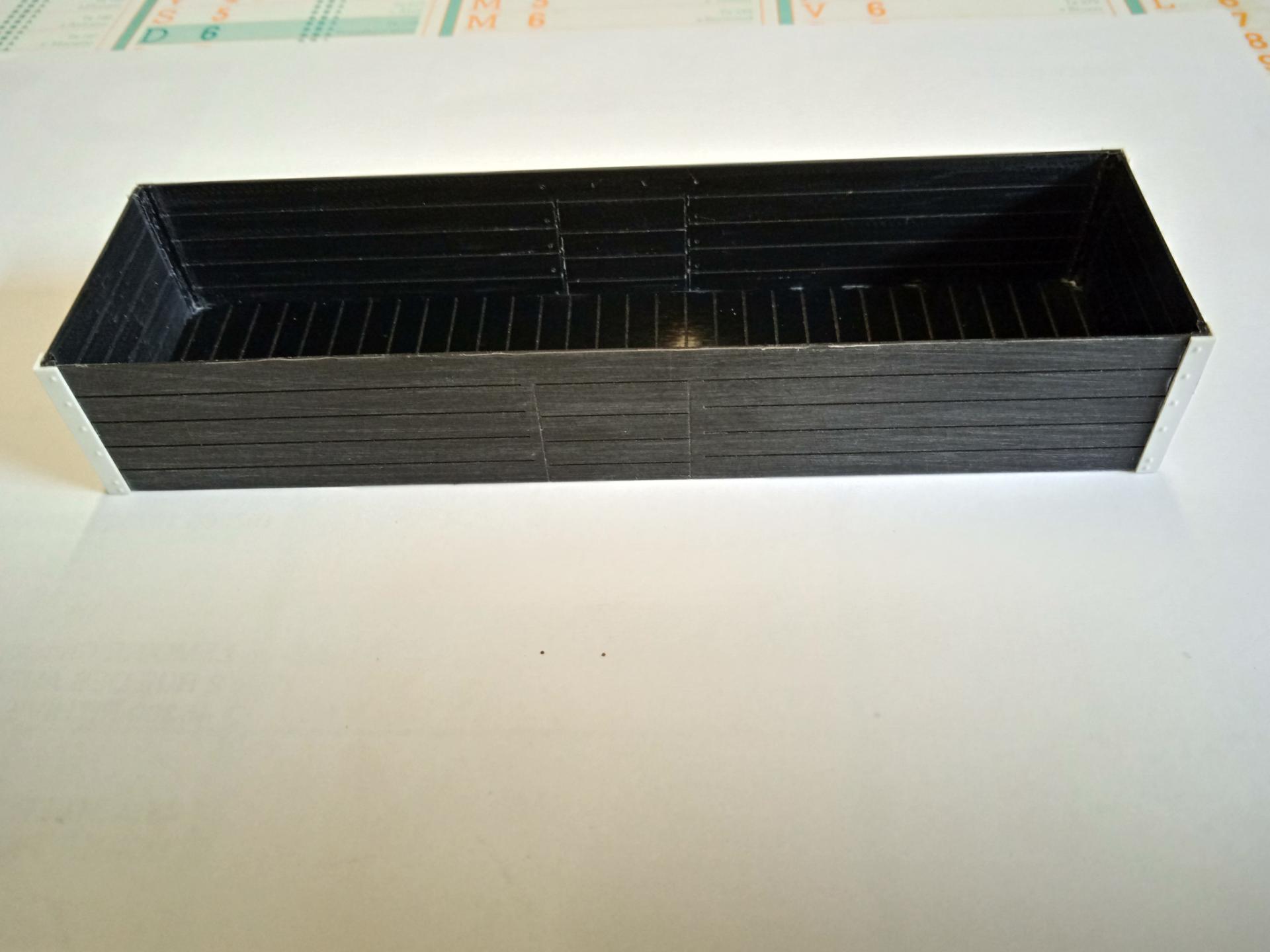

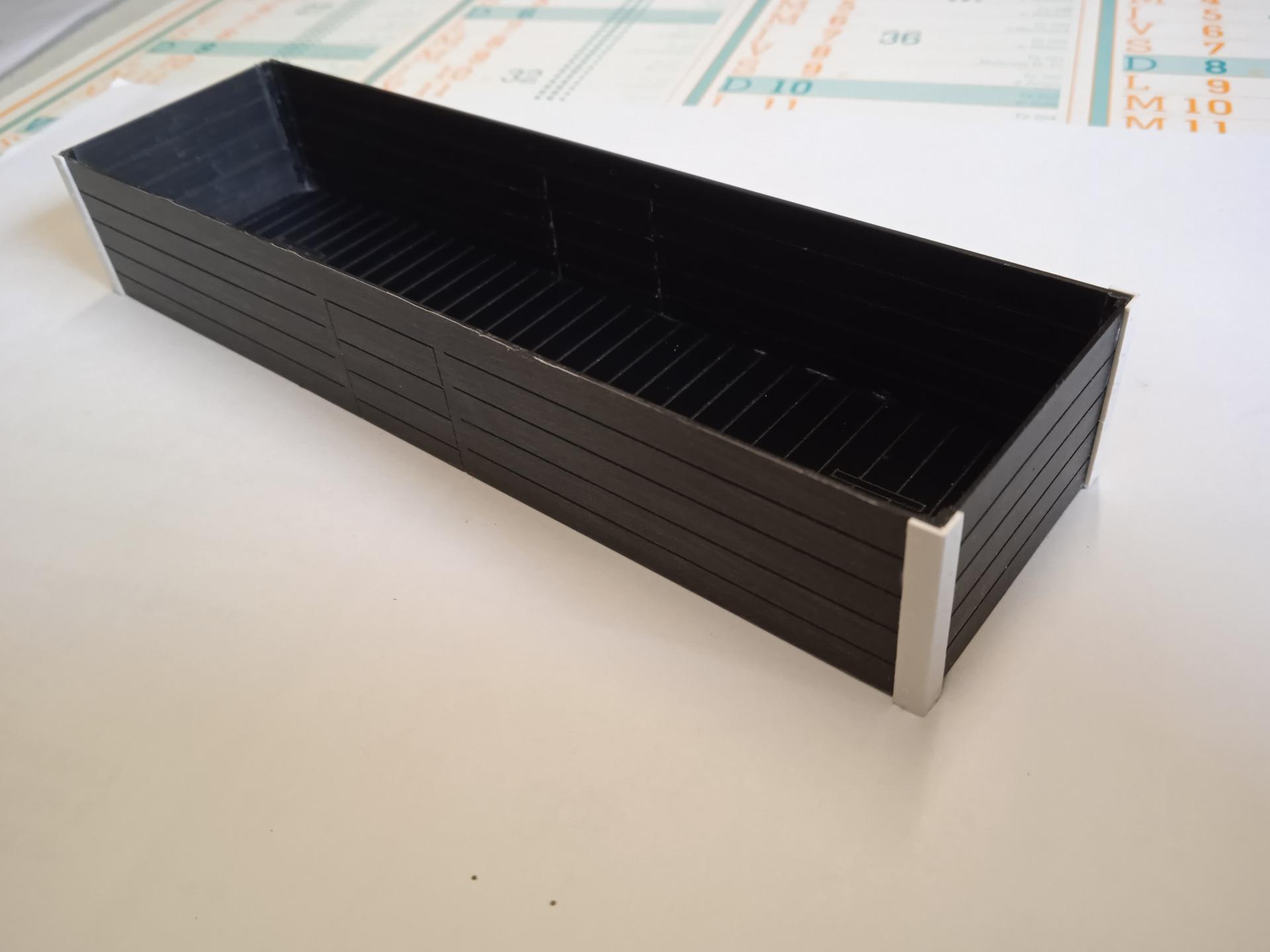

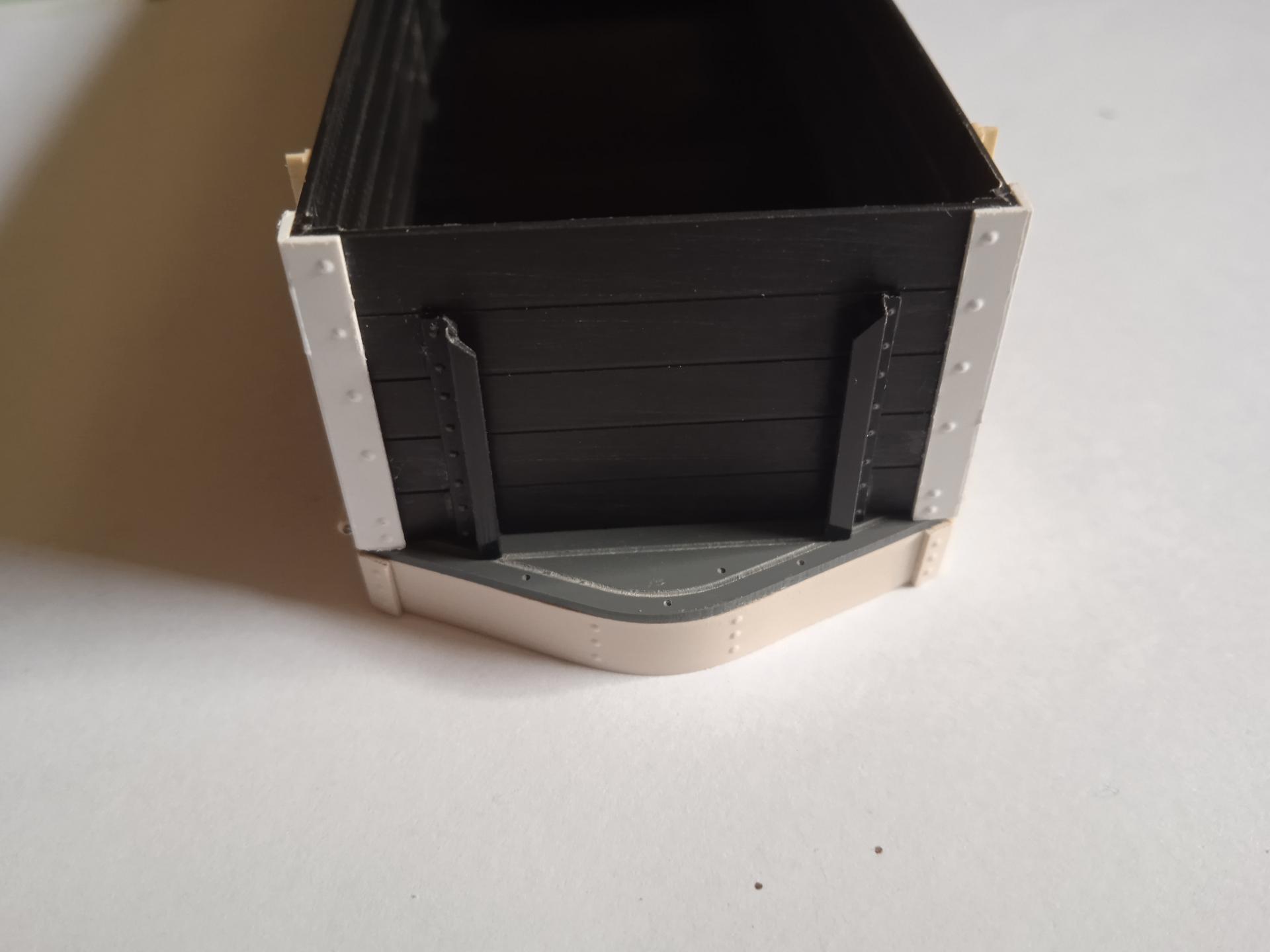

L'assemblage se fait facilement.

La suite au prochain épisode, ça va se corser un peu, les bogies et détaillage du tombereau (charnières, ridelles, portes, ...)

[Christophe]

Bonjour à tous,

poursuite du montage du wagon, cette fois ci, l'étape concerne les bogies.

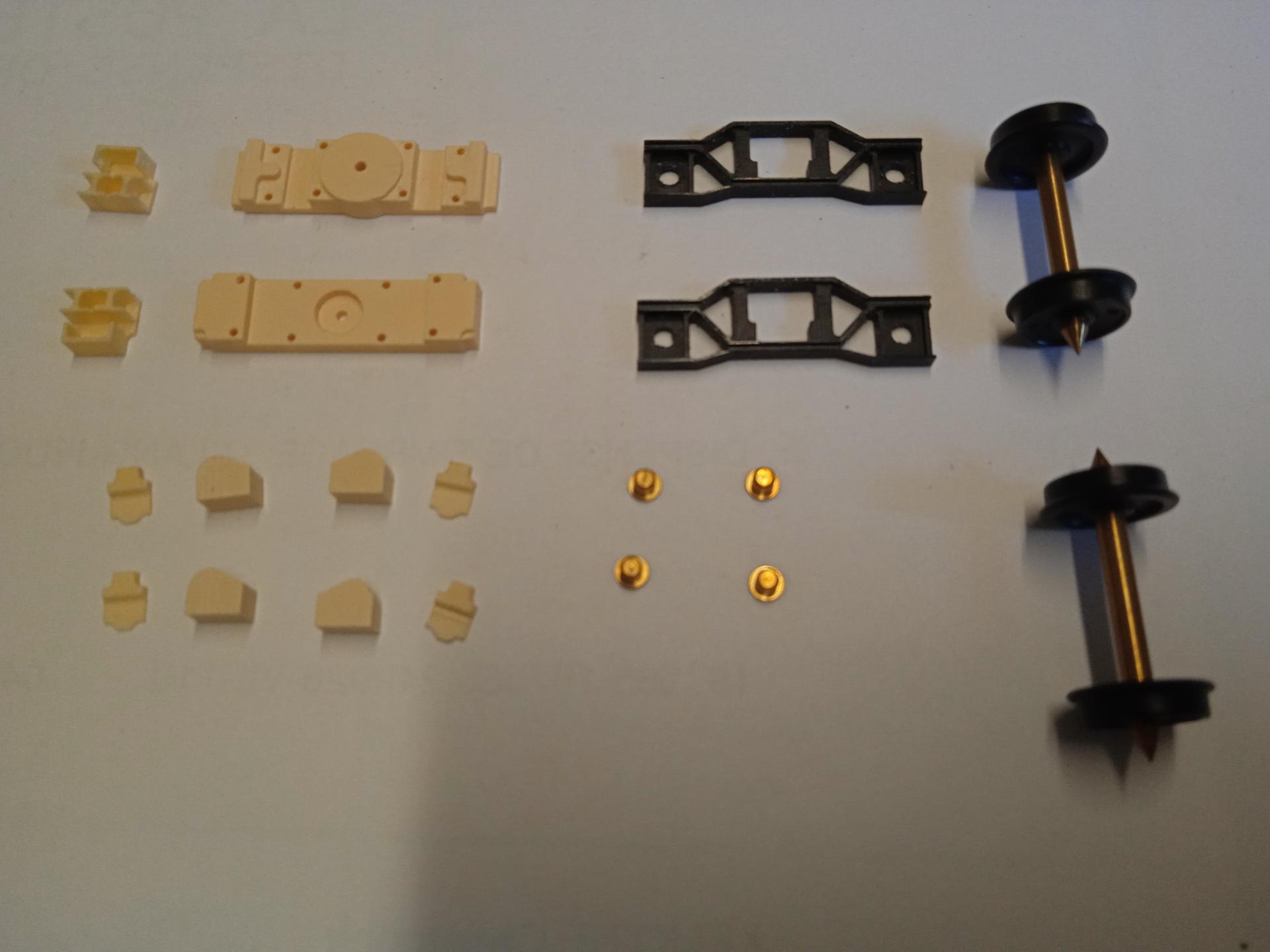

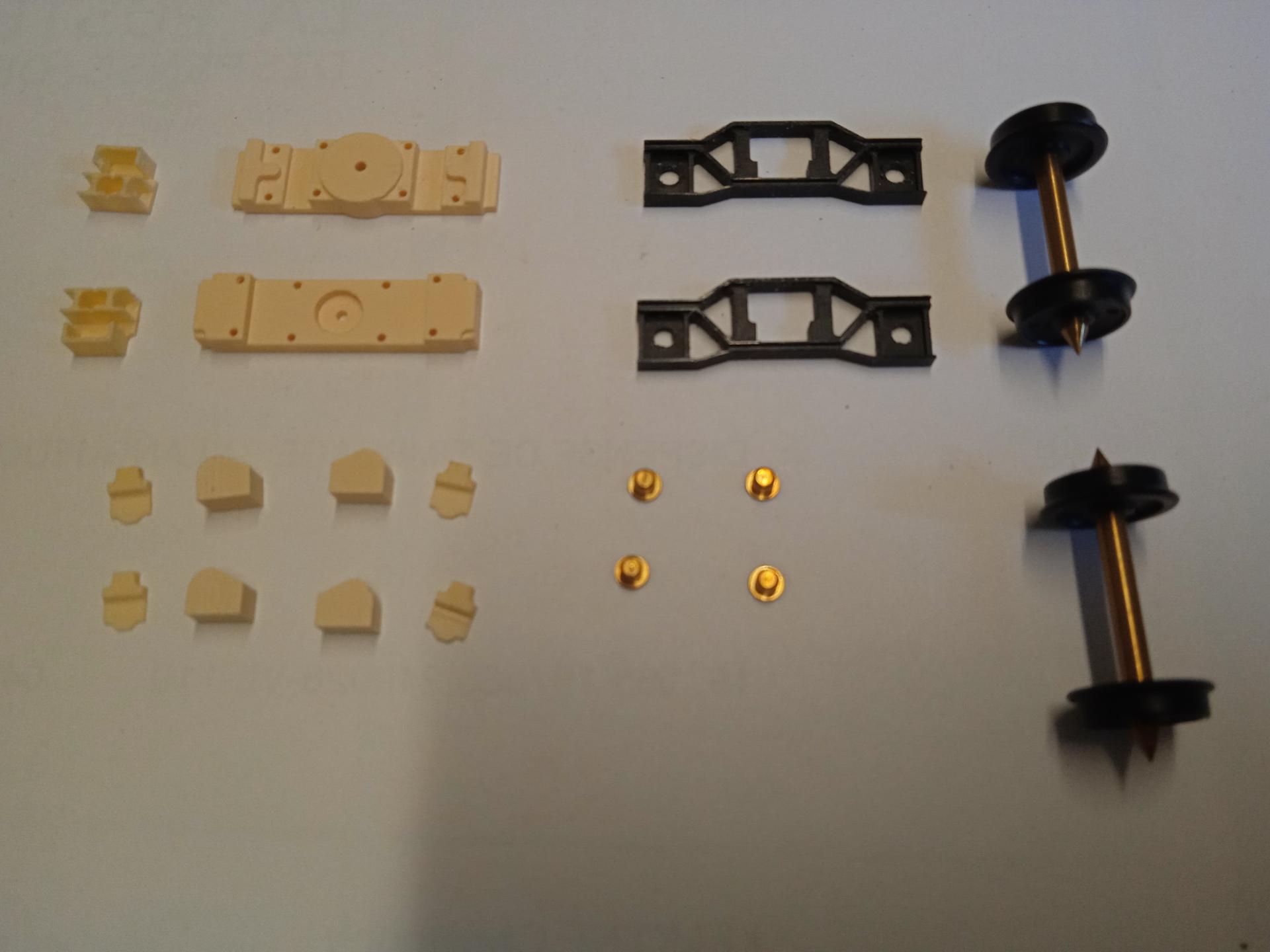

L'ensemble des pièces pour l'assemblage d'un bogie :

En haut à gauche, les extrémités des poutres, et la poutre supérieure et inférieure. En dessous, les 4 boites à essieux, et les couvercles.
A droite, les flancs de bogies et les 4 paliers en laiton.

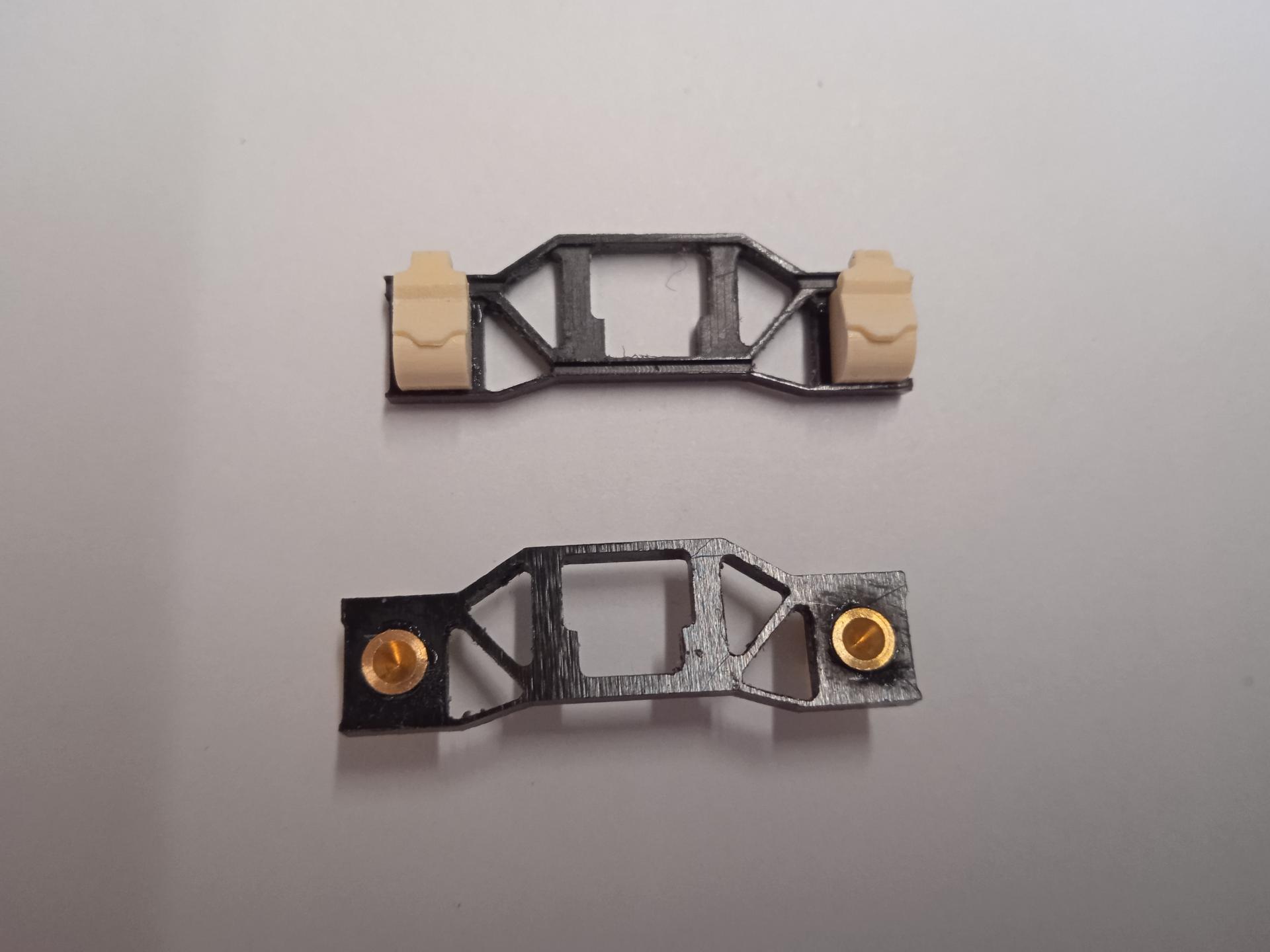

En premier lieu, il faut coller les boites d'essieux, les couvercles et les paliers sur les flancs.

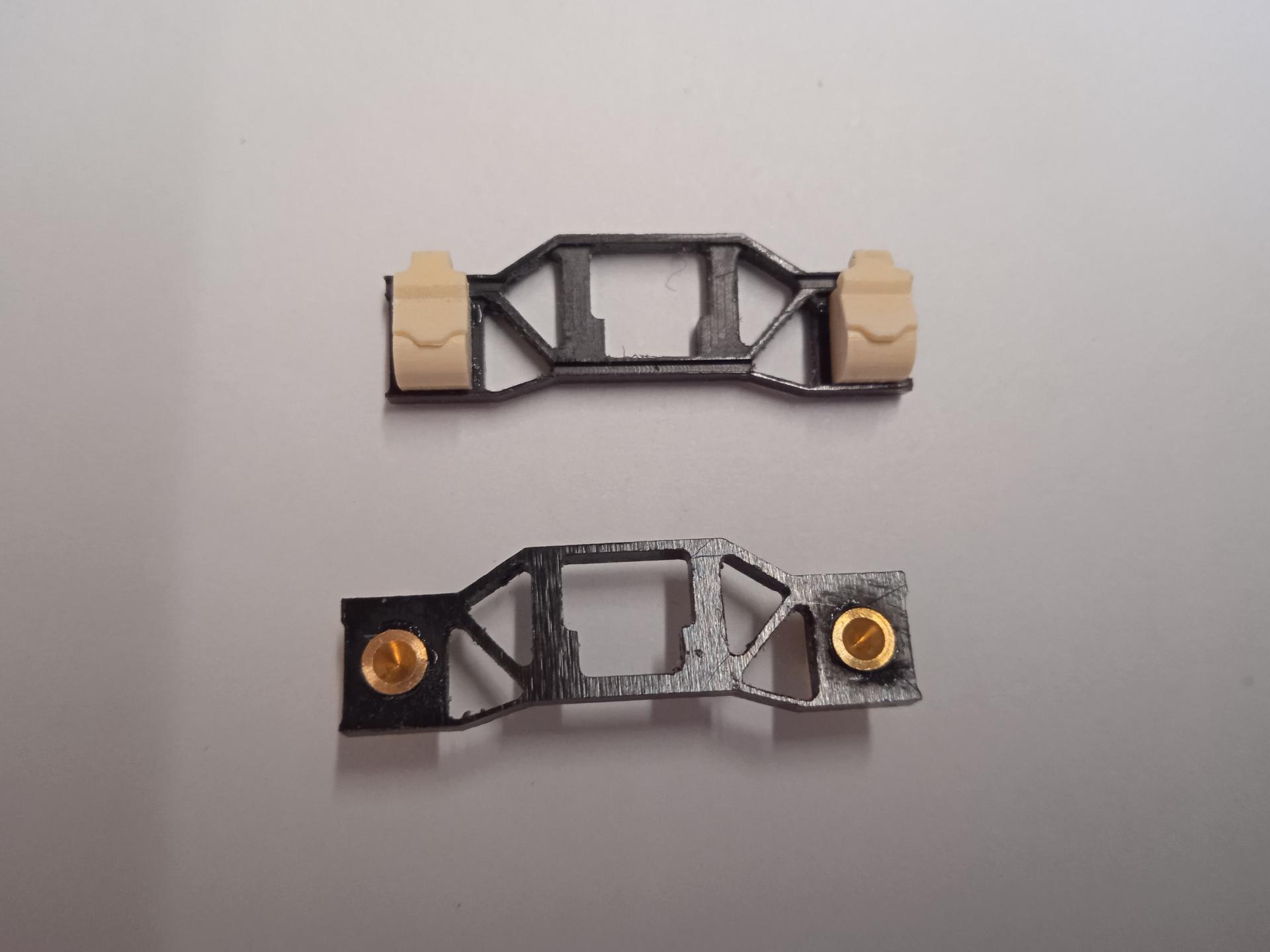

Ensuite; il faut assembler les 2 côtés de la poutre à l'aide de petites barres de laiton de 0.8mm qui servent sur le dessous à simuler les rivets (seules 2 barres traversent les 2 côtés, les autres ne sont que de l'habillage).
Puis on colle les flancs sur la poutre, on habille avec les extrémités et on positionne les essieux dans les paliers.

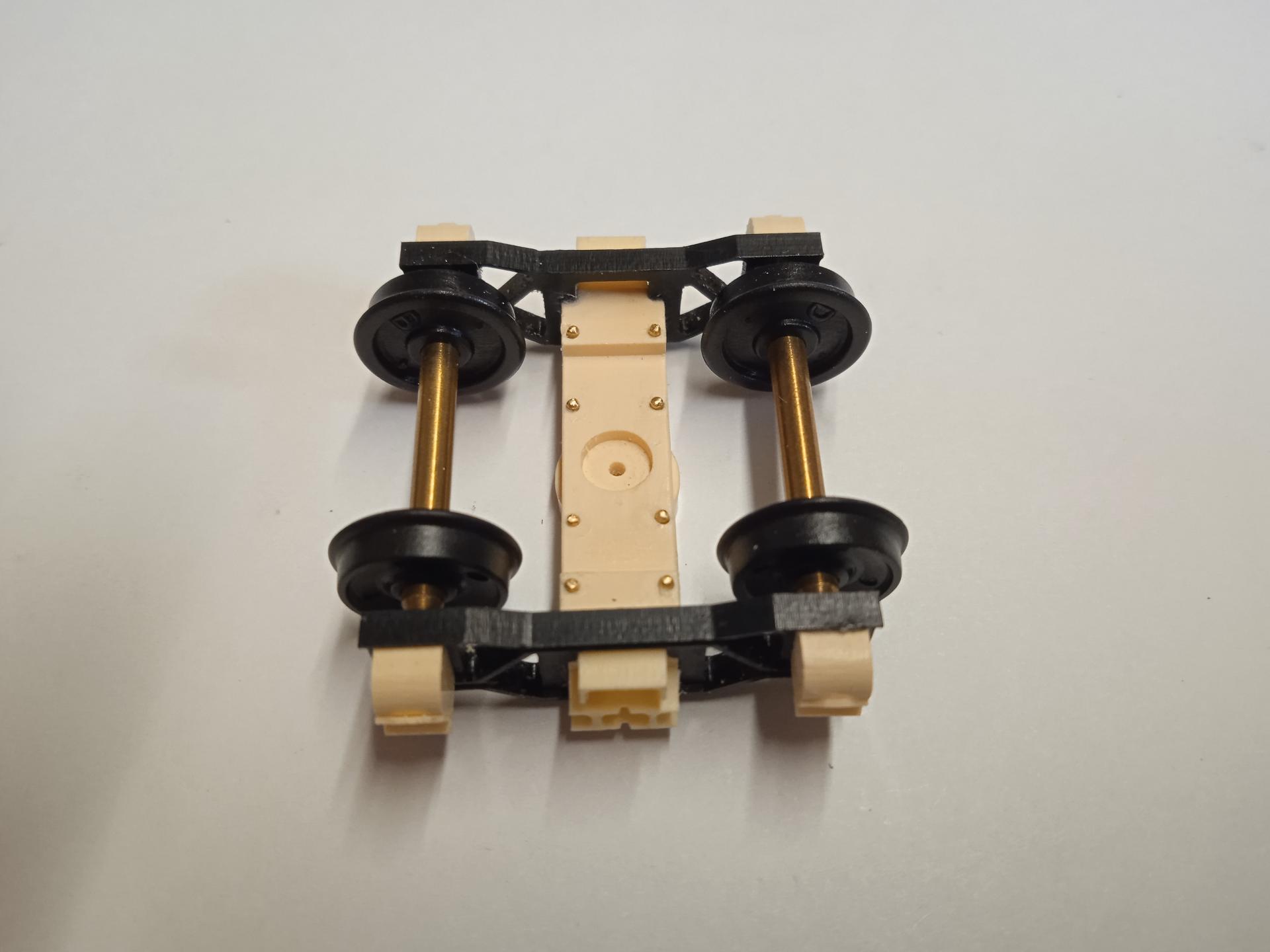

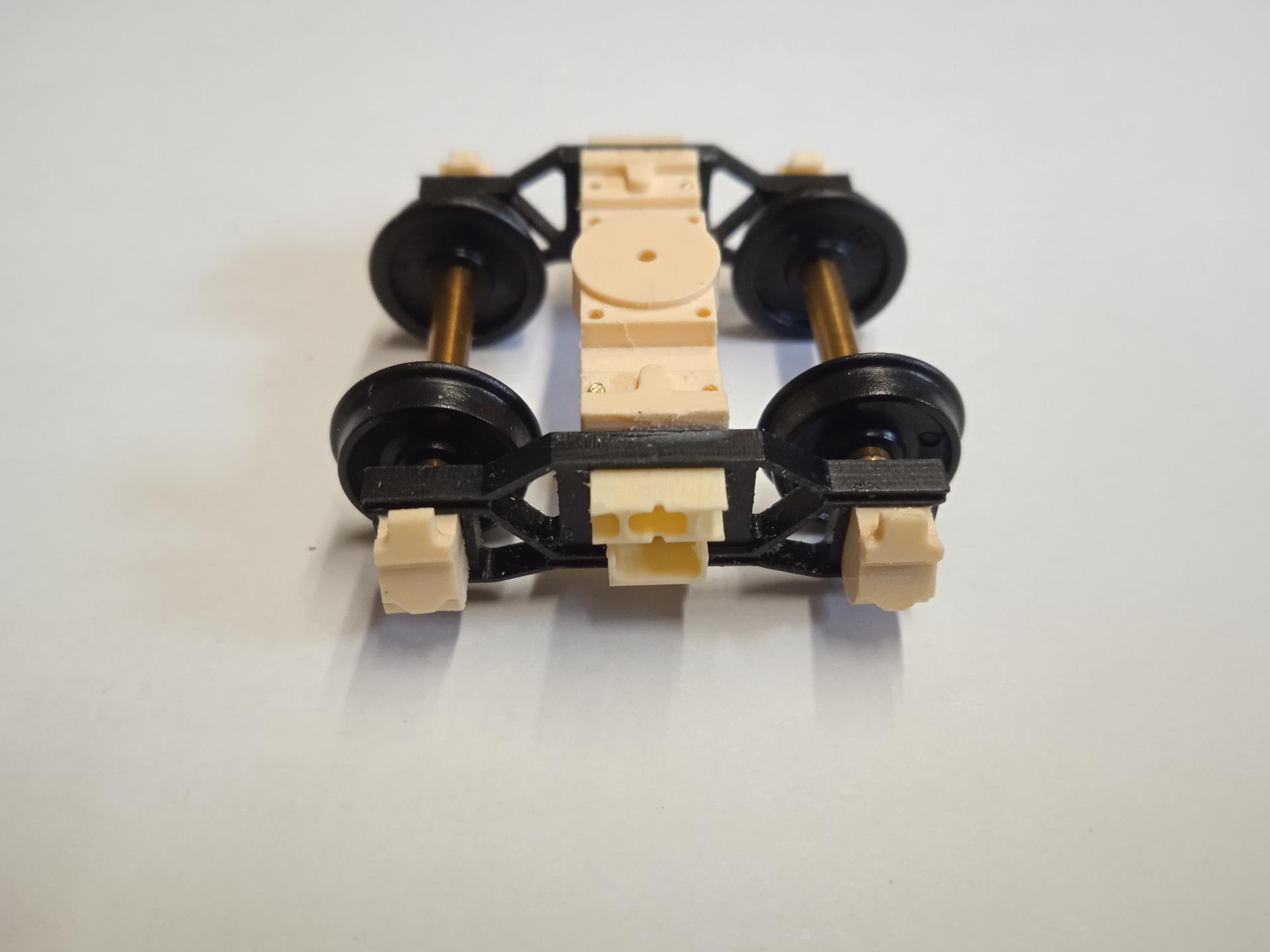

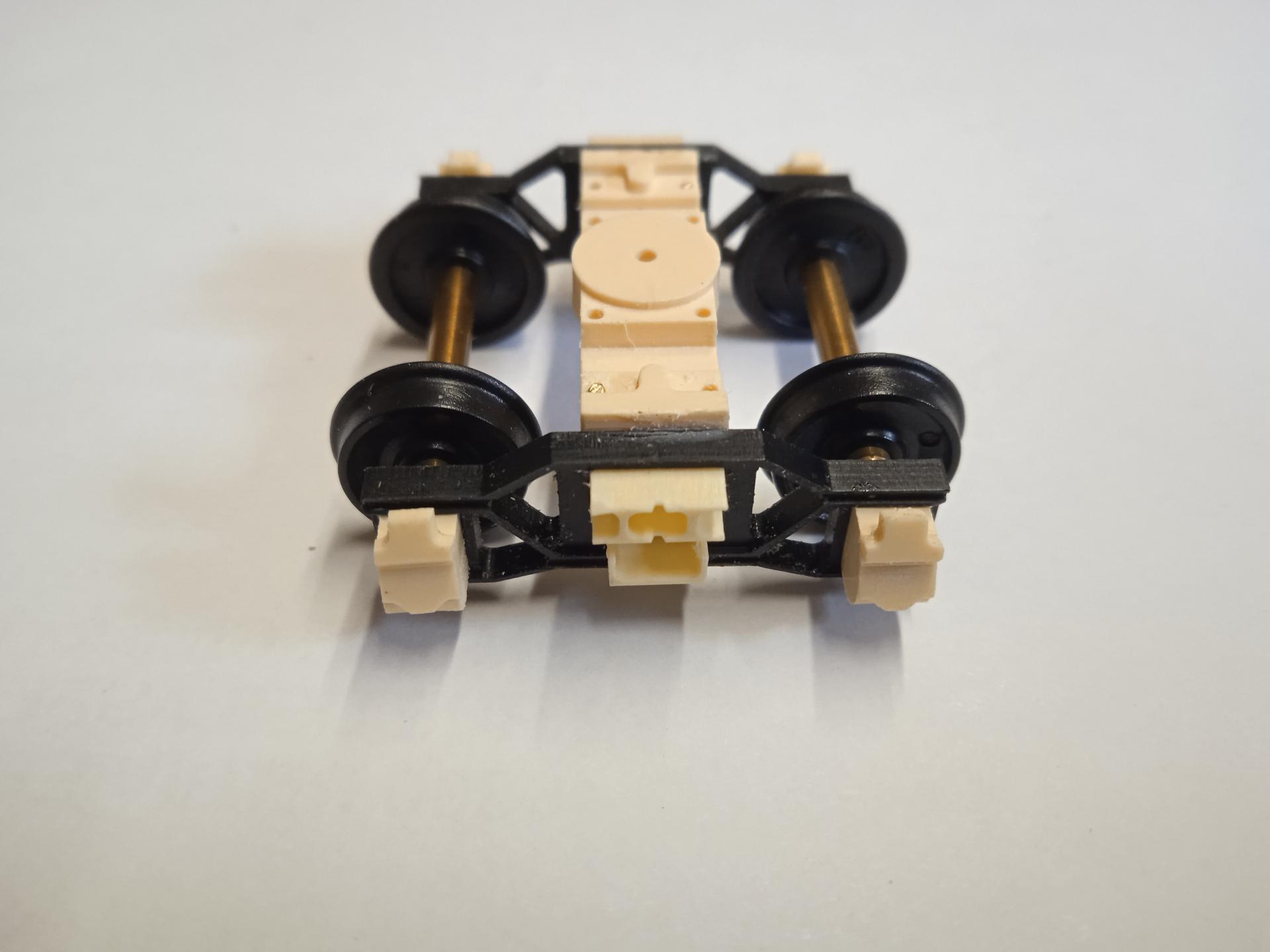

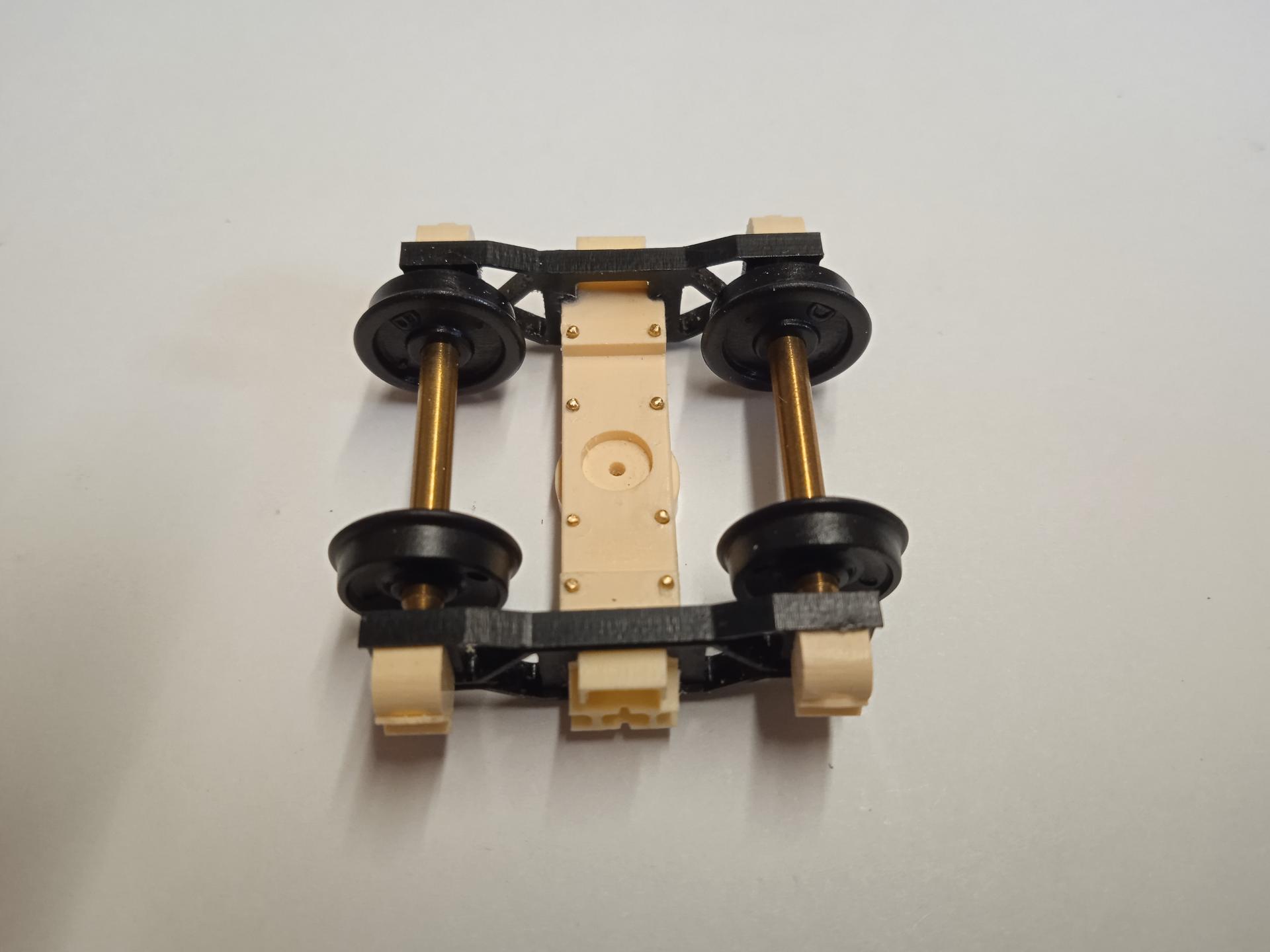

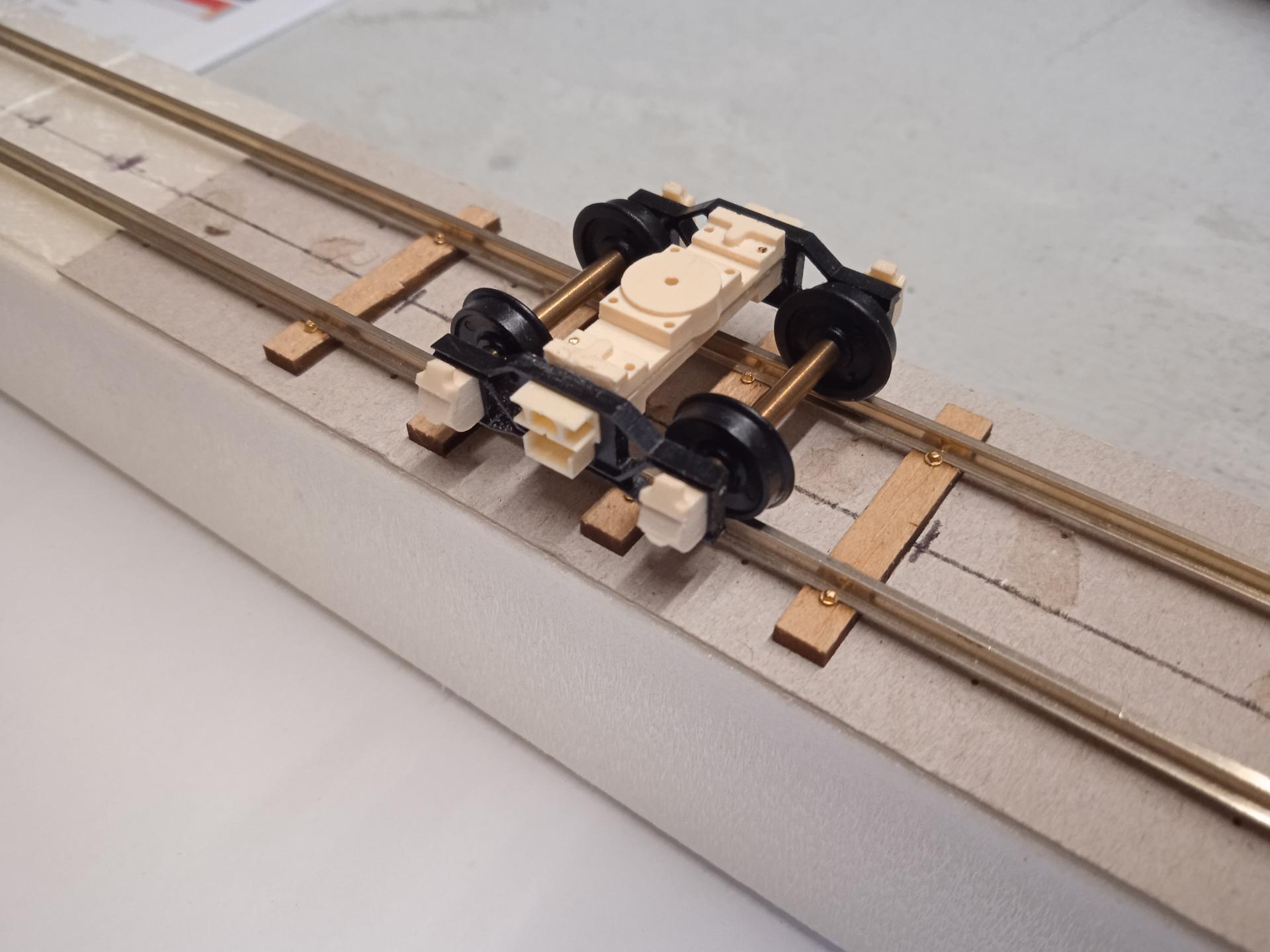

Vue côté dessus et dessous

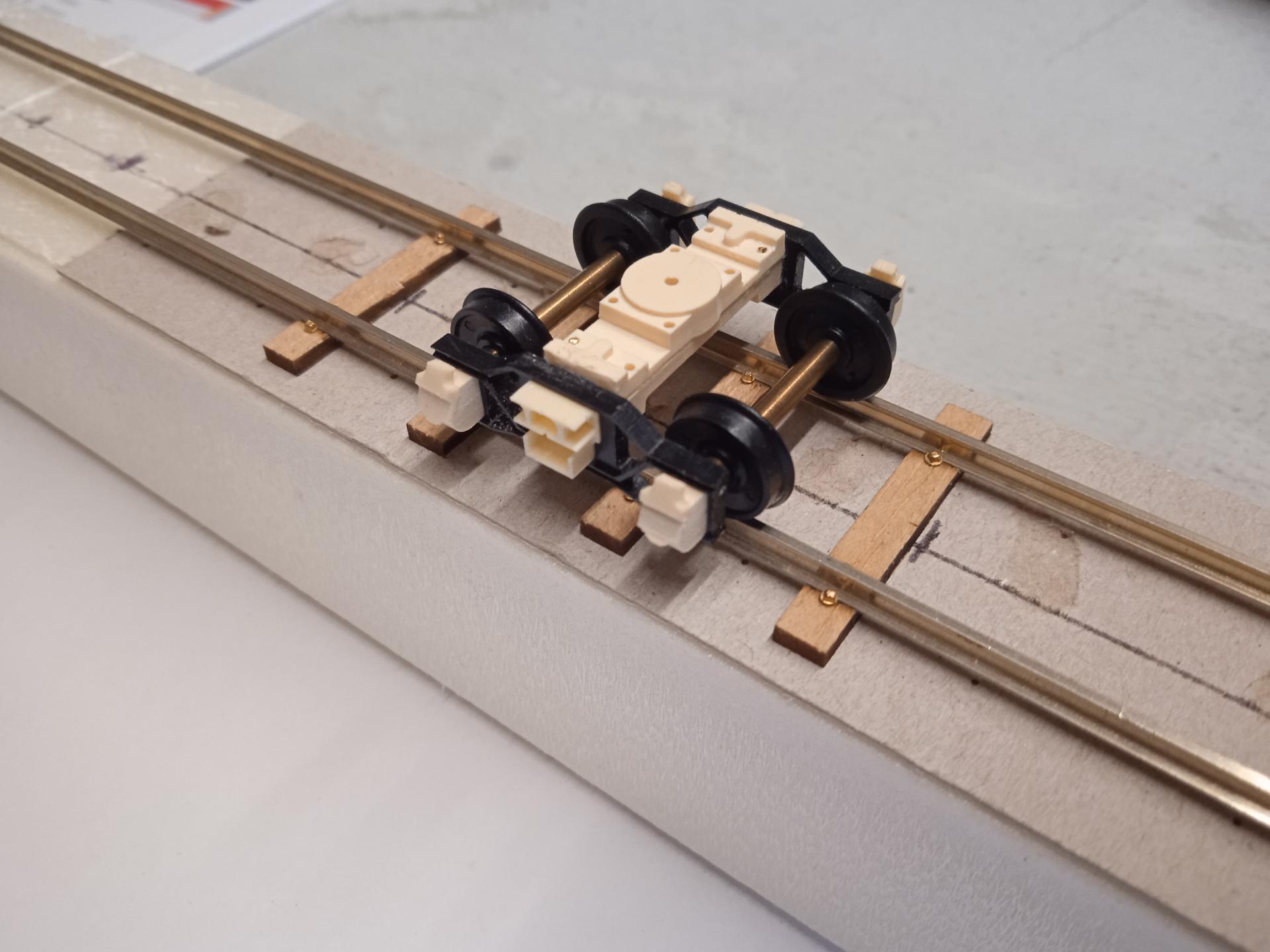

Et vérification du roulage sur un petit tronçon (qui m'a servi également à tester les traverses perso et tirefonds l'Octant )

Voilà, plus qu'à refaire la même chose pour le deuxième bogie, et je vais arriver dans les diverses finitions.

[pelican]

[Christophe]

Bonjour à tous,

la suite du montage, avec quelques finitions.

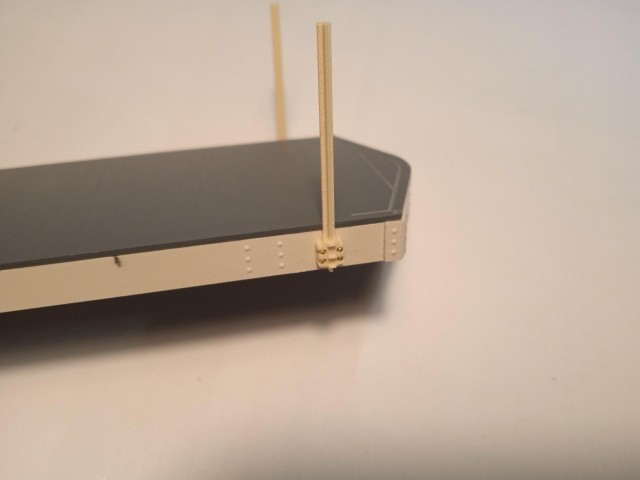

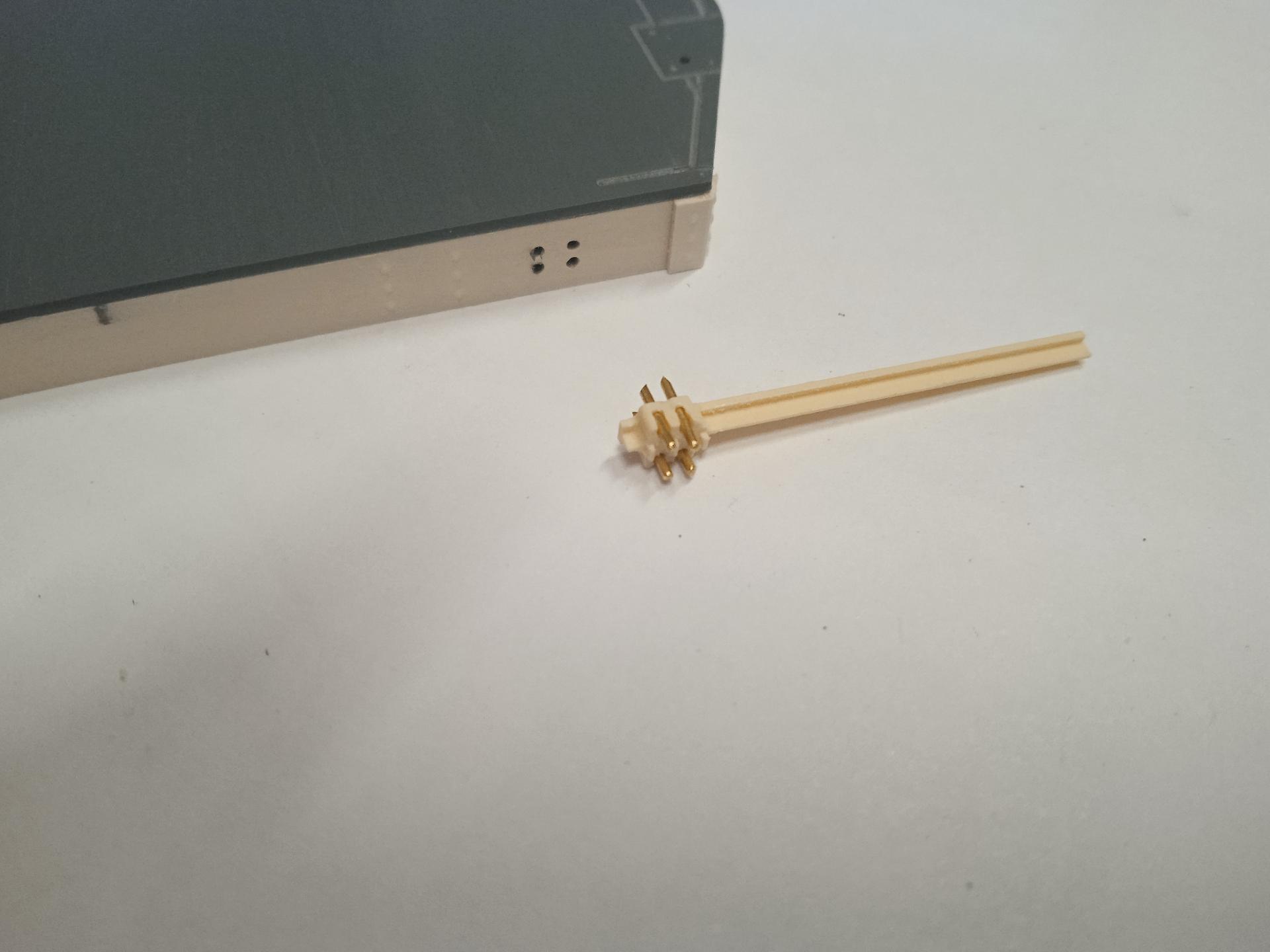

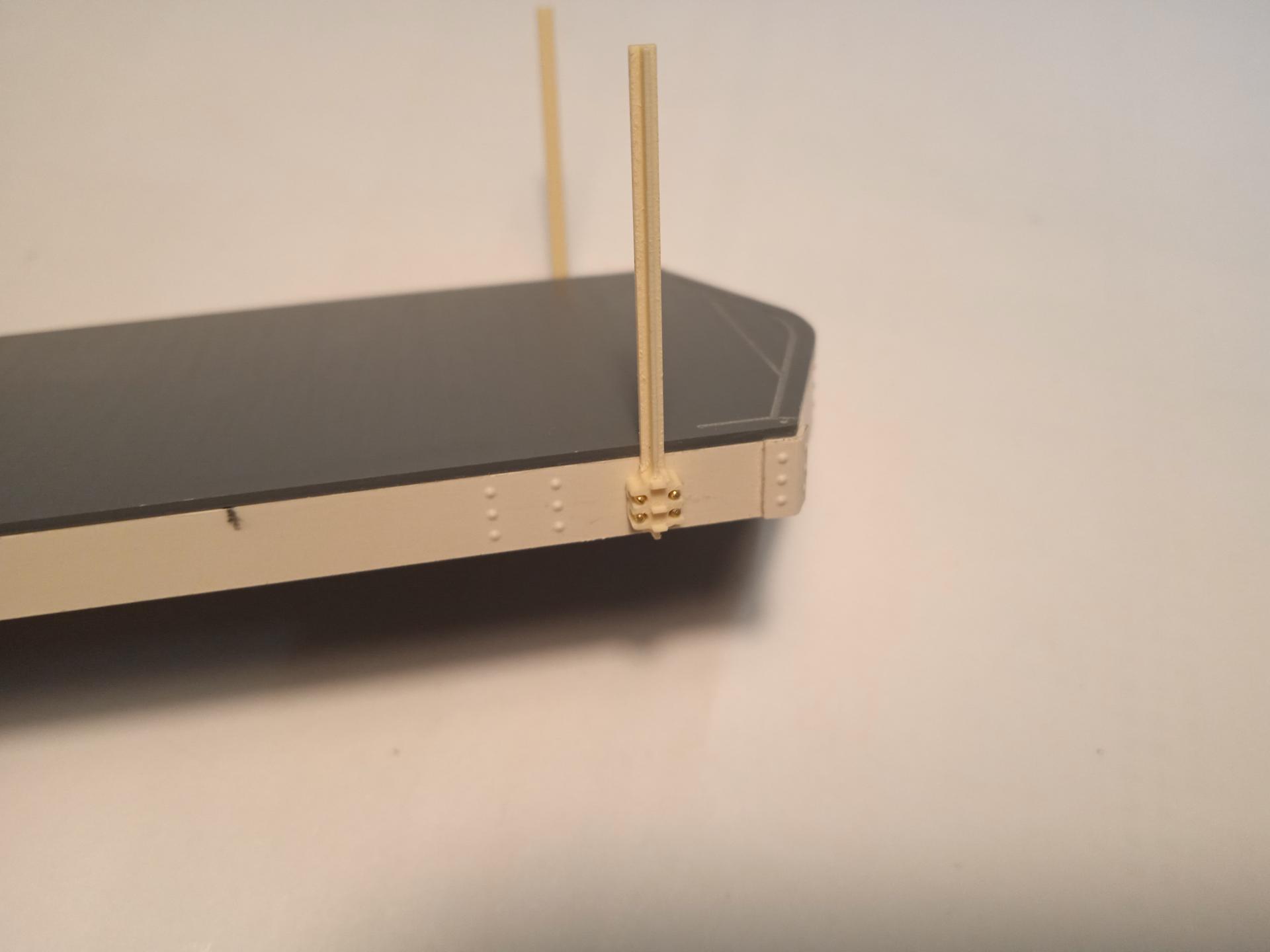

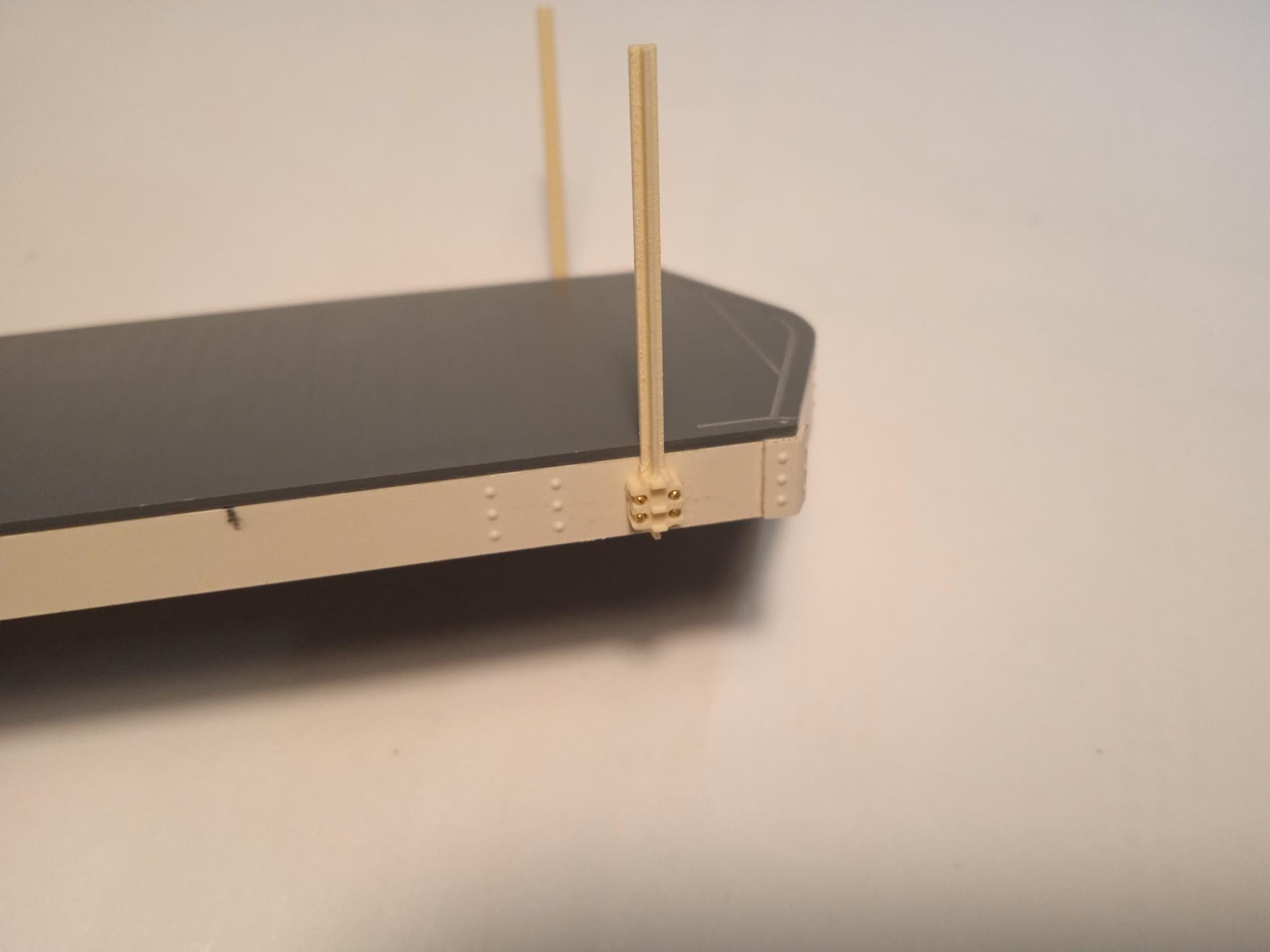

En premier, la pose des 4 ridelles situées au niveau des perçages déjà effectués dans le châssis (voir premières photos).
Il faut préparer pour chaque 4 petits morceaux de tube laiton de 0.8mm, et insérer l'ensemble dans le châssis.
Les morceaux de laiton servent pour la fixation et à simuler les rivets.
J'ai agrandi légèrement les trous au préalable pour plus de facilité.

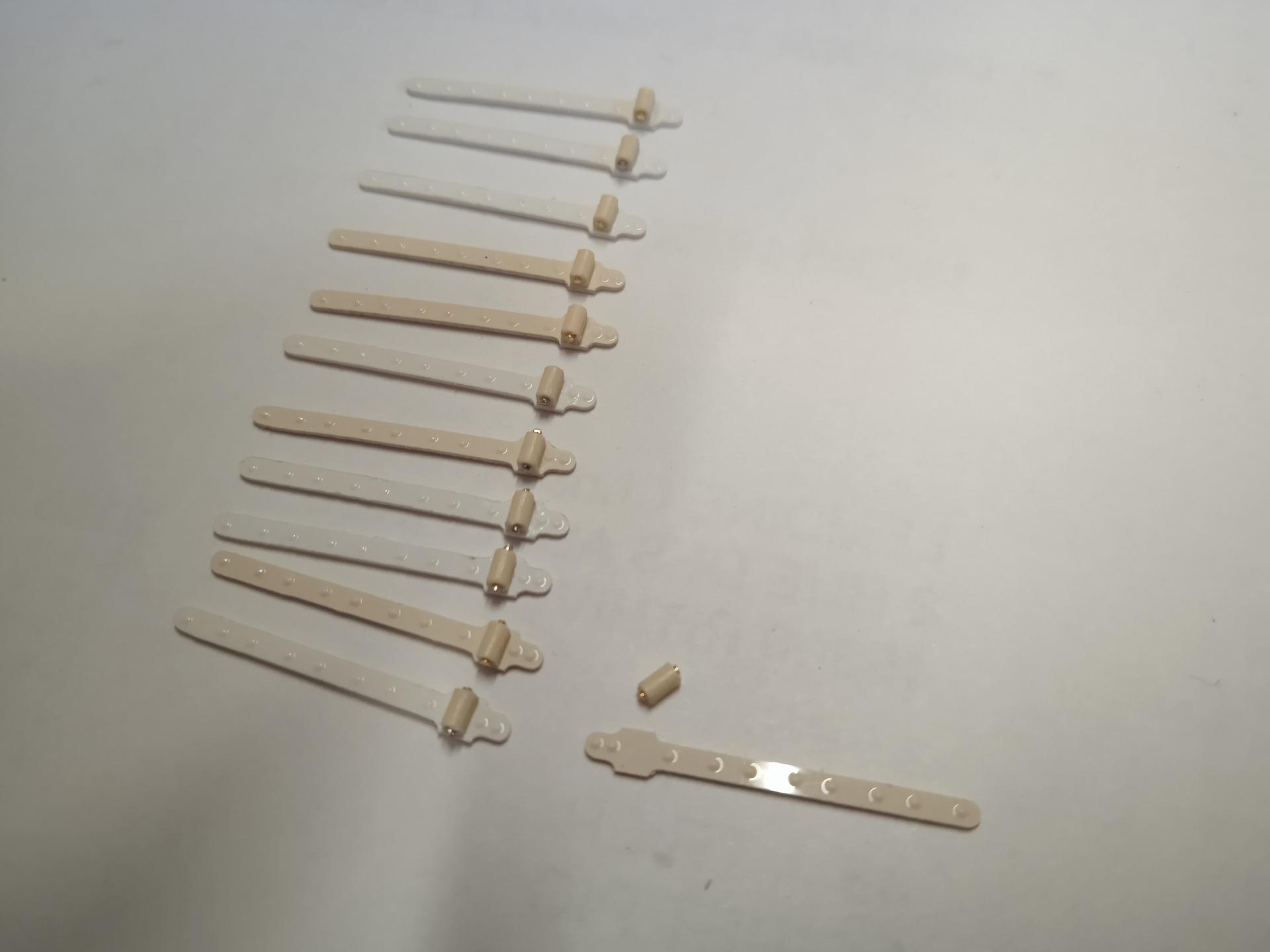

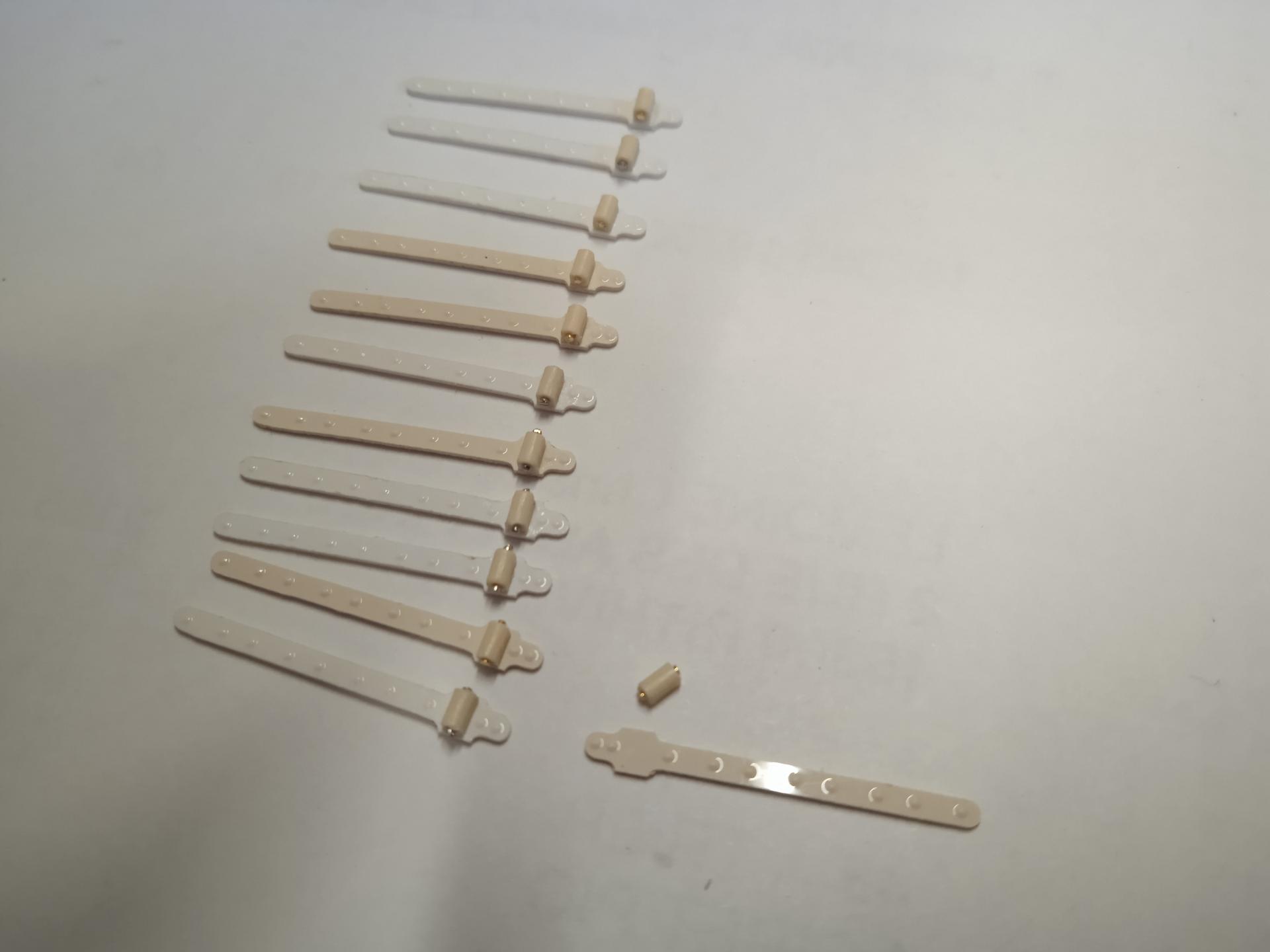

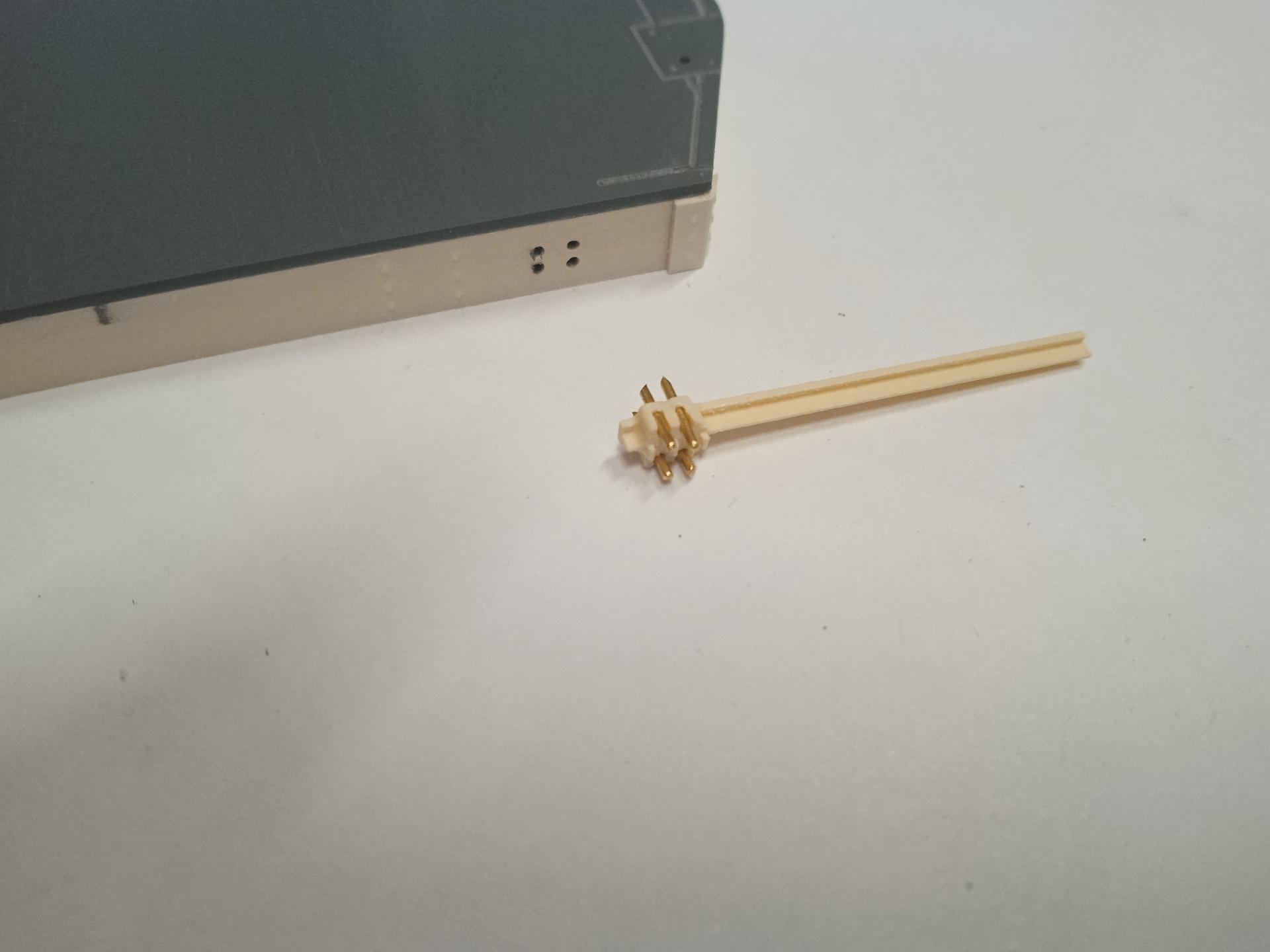

Ensuite il faut préparer 12 charnières correspondant aux cotés du tombereau et aux 2 portes latérales.
Chaque charnière est composée d'un support, d'un axe de charnière dans lequel il faut insérer un petit morceau de tube laiton de 0.5mm pour simuler l'axe.
Et l'axe est collé sur son support.

L'ensemble est collé sur le tombereau.

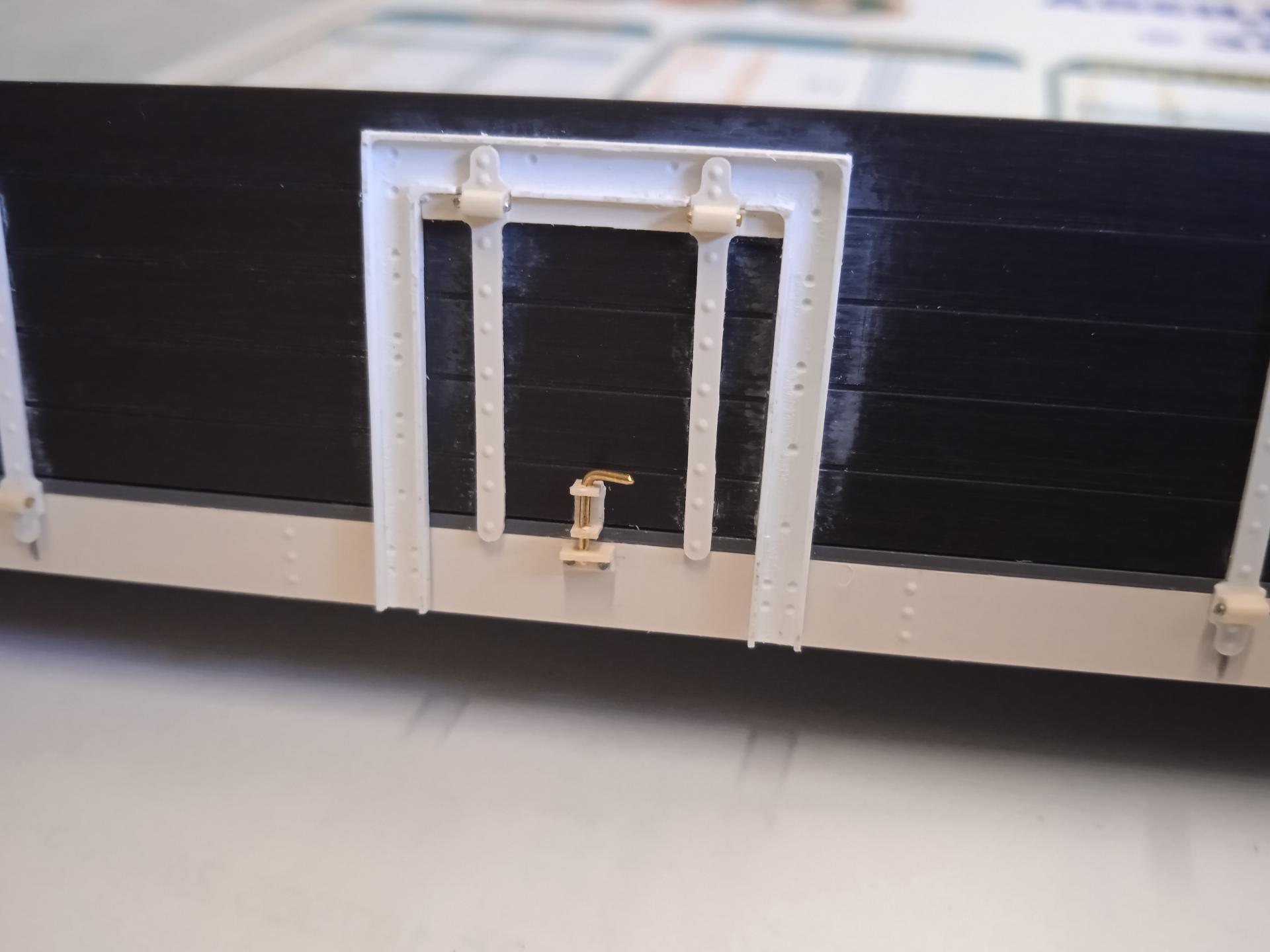

Dernière étape, les portes.

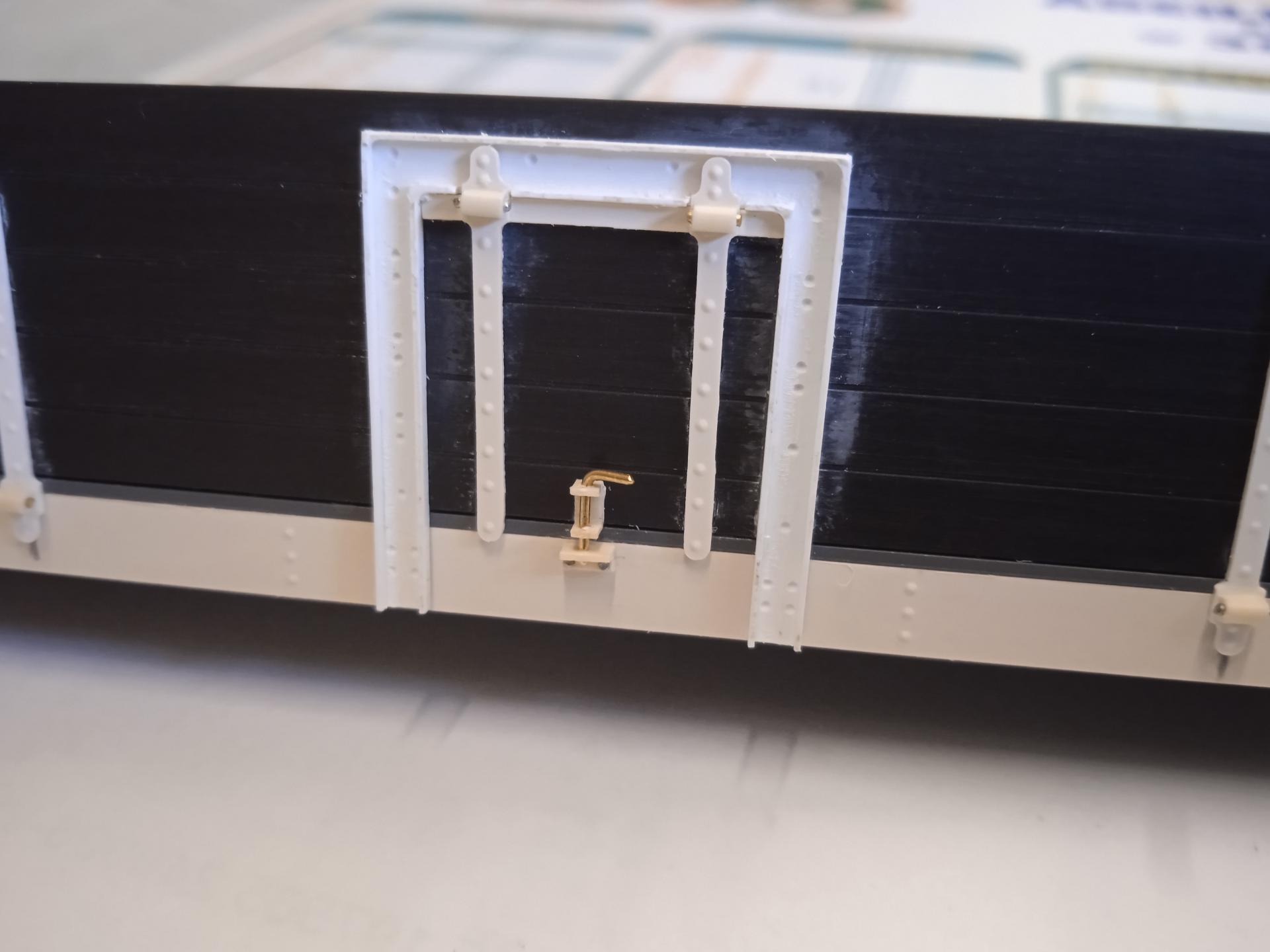

Il faut coller les cadres des portes en suivant les marquages sur le tombereau.

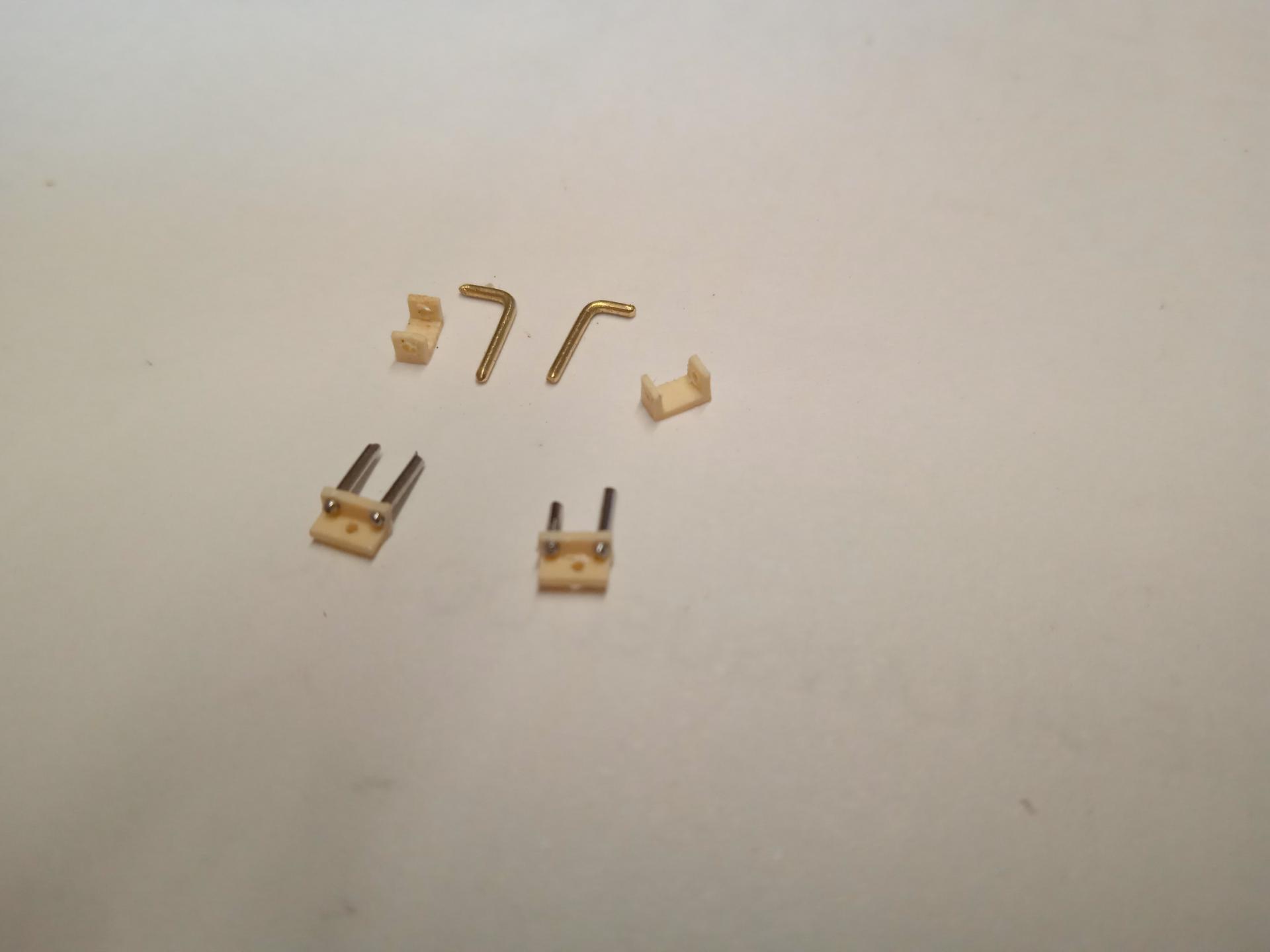

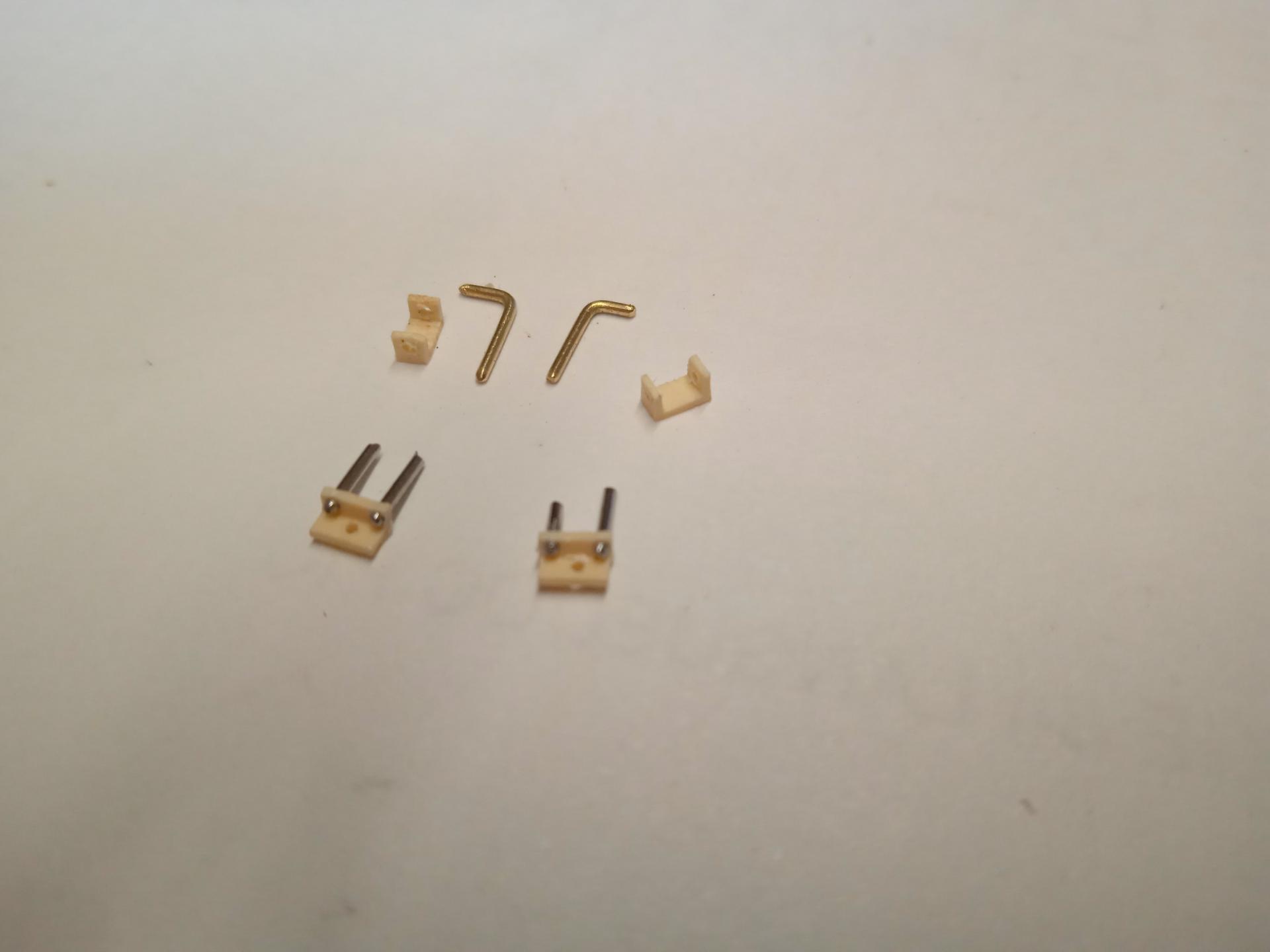

Ensuite il faut préparer les 2 verrous des portes.
Chaque verrou est composé d'un support (en U) et d'un arrêt (en L).
Même principe que pour les ridelles, il faut préparer pour chaque arrêt 2 petits morceaux de tube laiton de 0.5mm pour la fixation et simuler les rivets.
Enfin plier en L un morceau de tube laiton de 0.5mm.

Et l'ensemble des éléments est collé sur le tombereau.

Voilà pour l'instant.

[pelican]

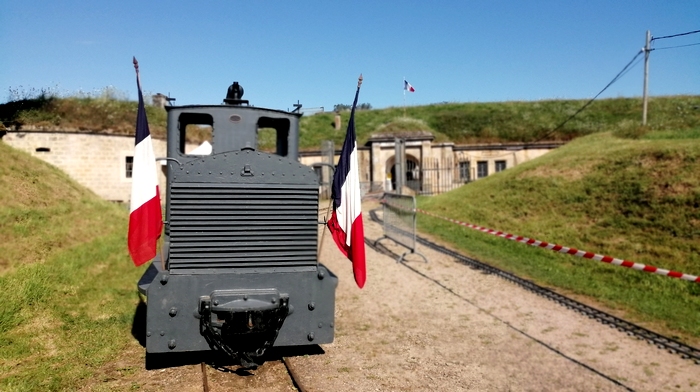

Visite ce Week end au fort d'Uxegney ... j'étais dans l'ambiance !!!

[Christophe]

Bonjour à tous,

dernière étape concernant le montage du wagon.
Un petit contre-temps qui m'a retardé quelques jours (voir plus loin) mais qui est résolu.

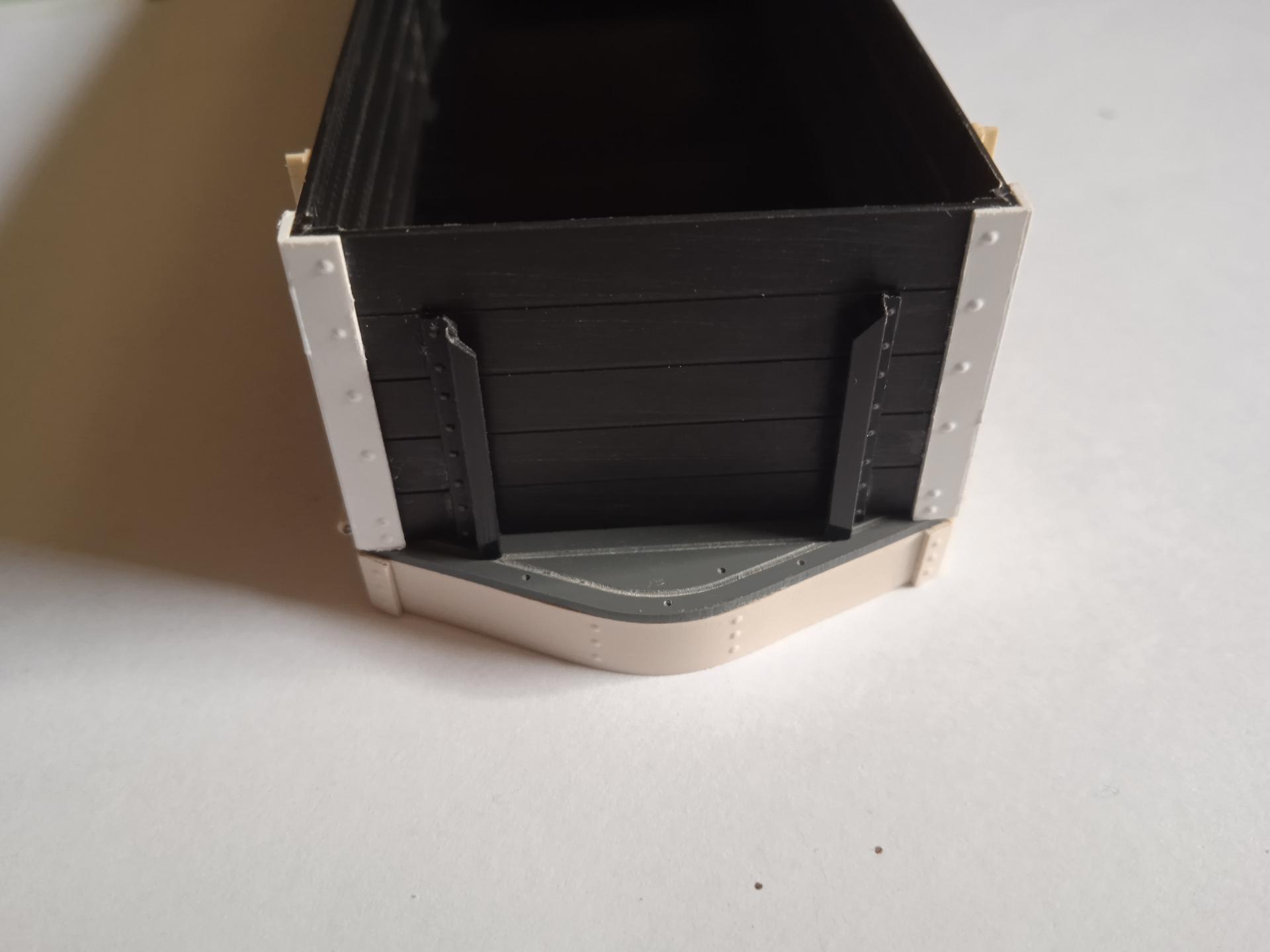

Concernant les finitions, un petit collage sans difficultés des renforts d'extrémintés (les profilés sont déjà en forme):

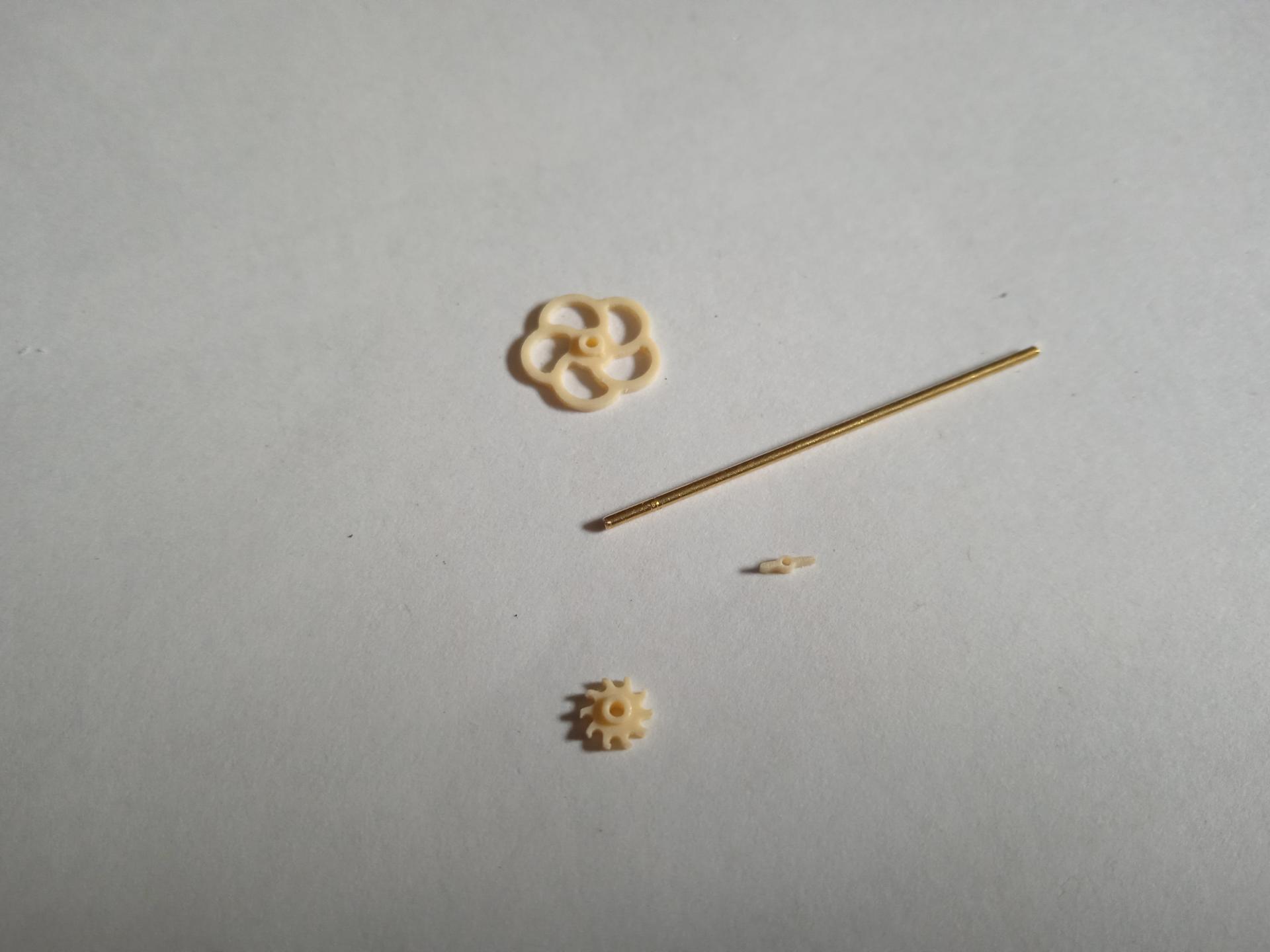

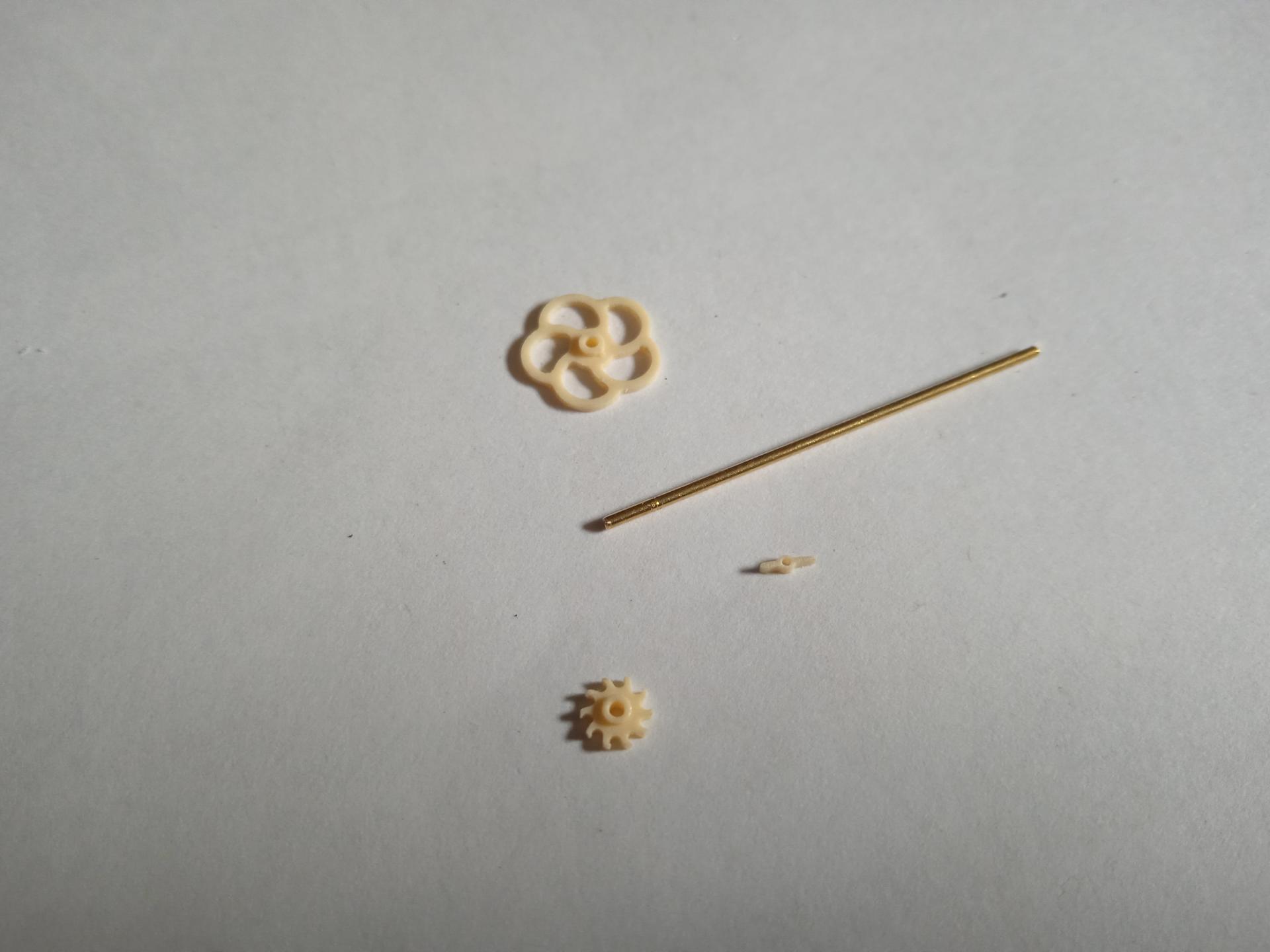

Ensuite, il faut assembler le volant, la roue dentée et le cliquet.
Le volant et la roue sont collés sur un tube laiton de 0.8mm.

Et le tout est collé sur le chassis:

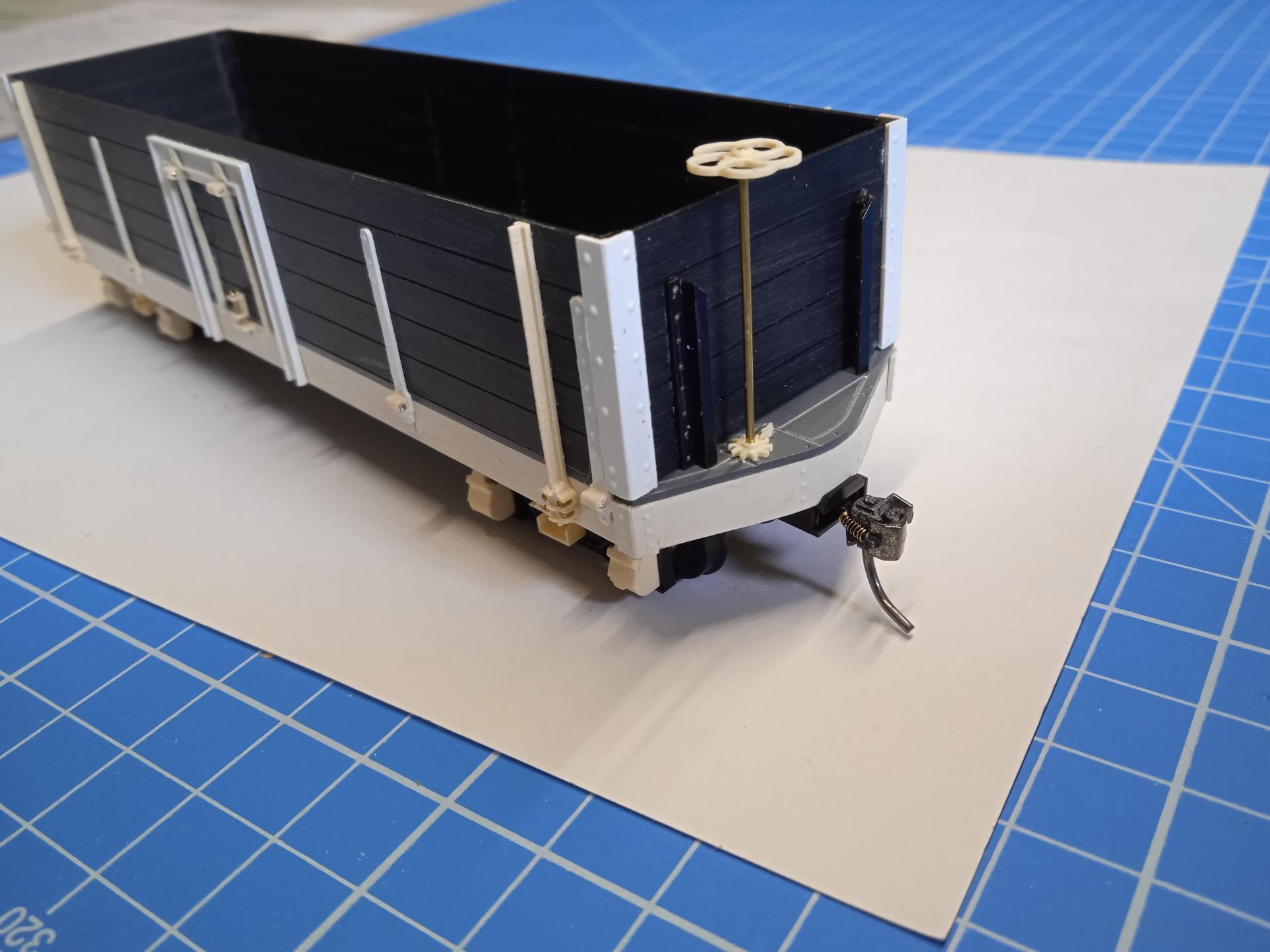

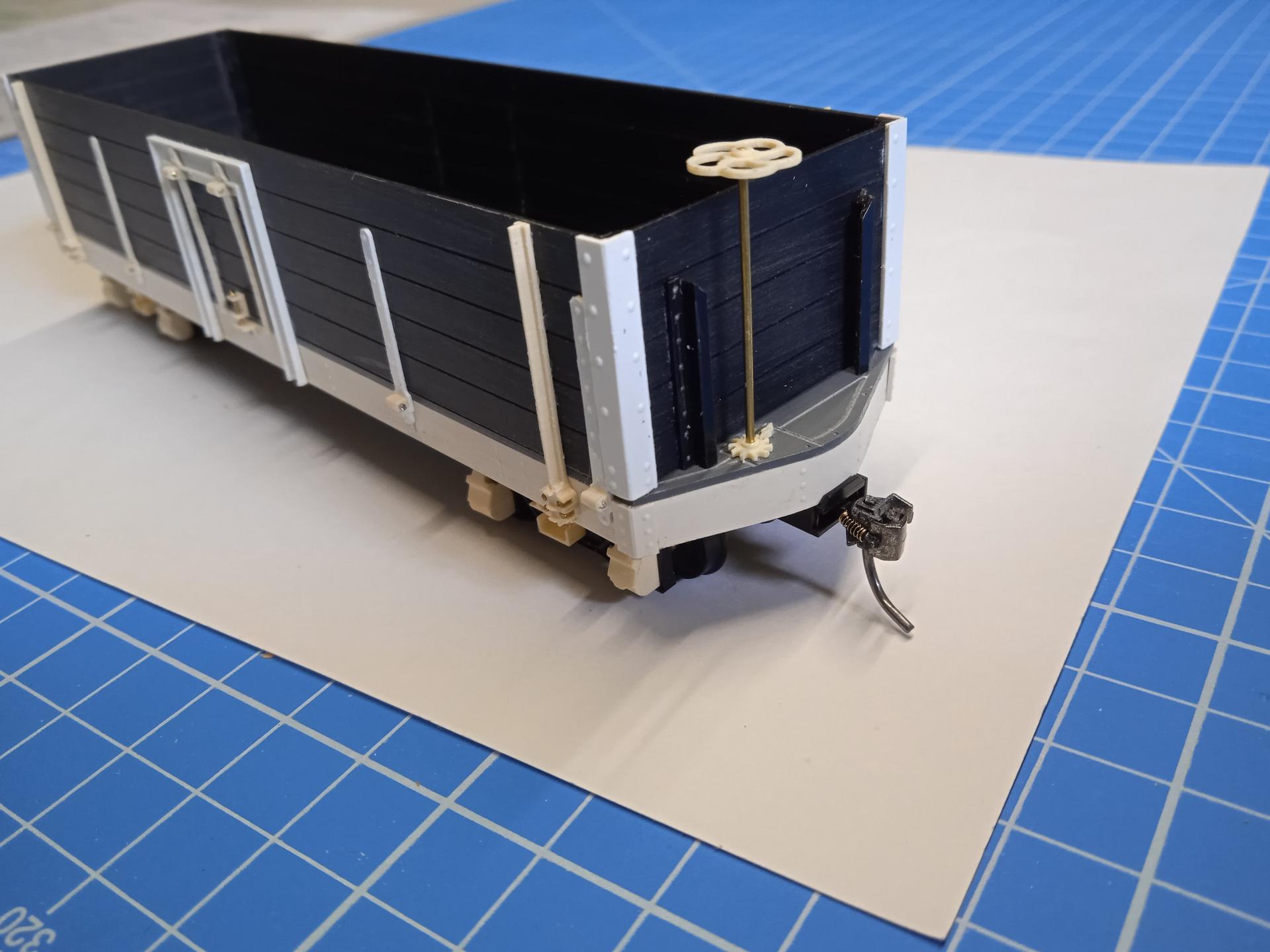

Voilà l'ensemble du wagon assemblé, avec des attelages Kadee N°5 (présents également dans le kit).
Il manque juste des protections d'attelage, mais comme je ne sais pas encore si je garde ces attelages ou si j'installerai un autre type, je collerai au dernier moment.
