Construction d'un wagon de transport de ciment

Concerne tout le matériel ayant, en réel, circulé sur de la voie de 1435 mm ; y compris les VNS.
Répondre
Ivan Bory
Gold
Messages : 314
Enregistré le : 03 avr. 2008, 16:20
A été remercié : 39 fois

Construction d'un wagon de transport de ciment

Message par Ivan Bory »

Bonjour
J'ai eu l'occasion de disposer d'un plan d'un wagon à essieux de transport de ciment. Ces wagons ont été très répandus il y a quelques années et ont été reproduits en HO par Hornby, Jouef, Lima, etc. La 3d permet maintenant de réaliser des formes complexes, longues à faire en laiton et pour moi, la fabrication des trémies et de l'embase aurait été une galère.. Donc, un modéliste ami et bon dessinateur m'a dessiné cet ensemble, et de ce fait, il ne me reste plus que le châssis à construire. J'ai démarré ce wagon et en voici les premières étapes.

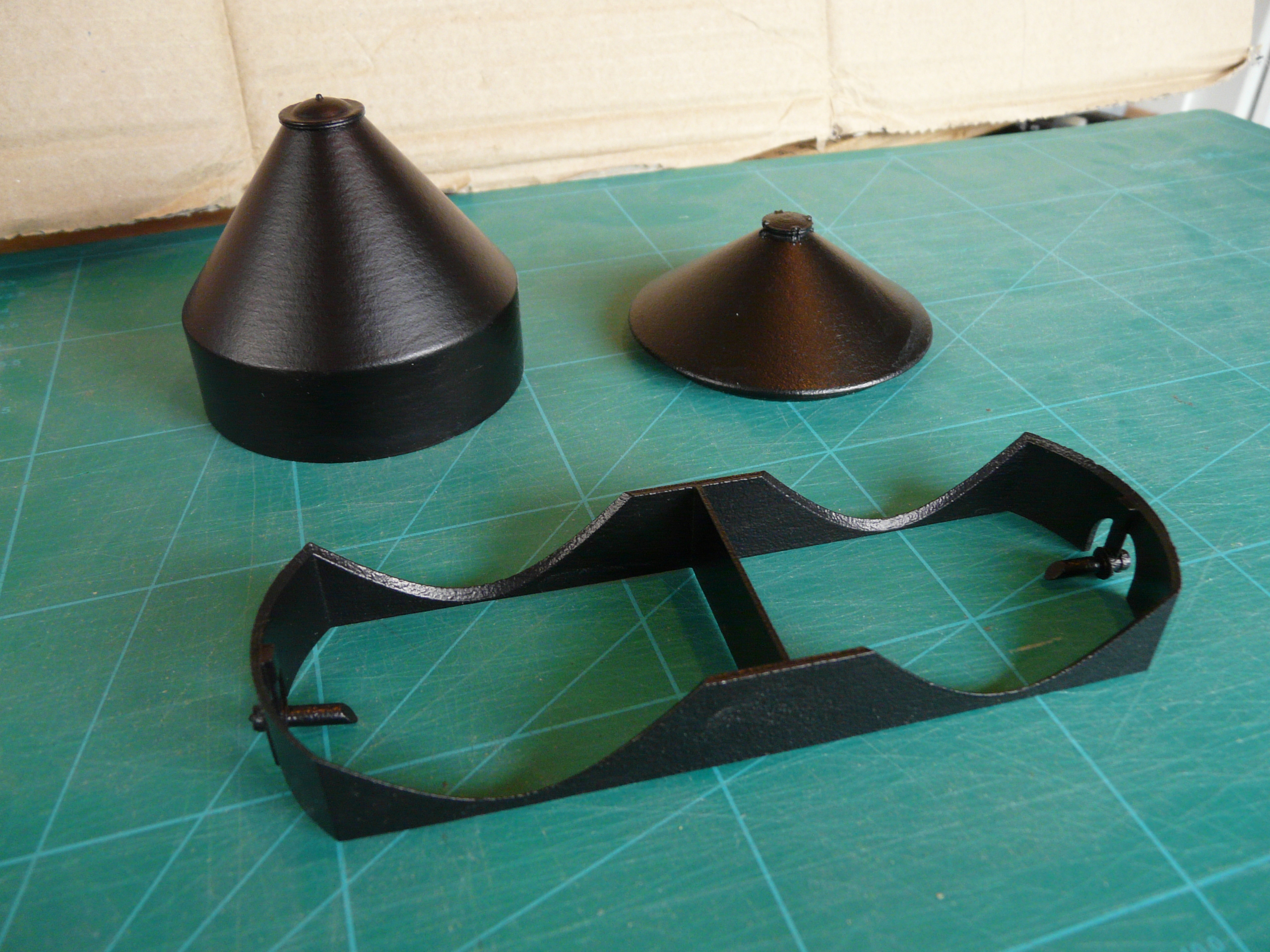

, les pièces de la trémie, telle qu'elles sortent de l'impression. En fait, une erreur de choix de la finition a conduit à cet aspect granuleux.

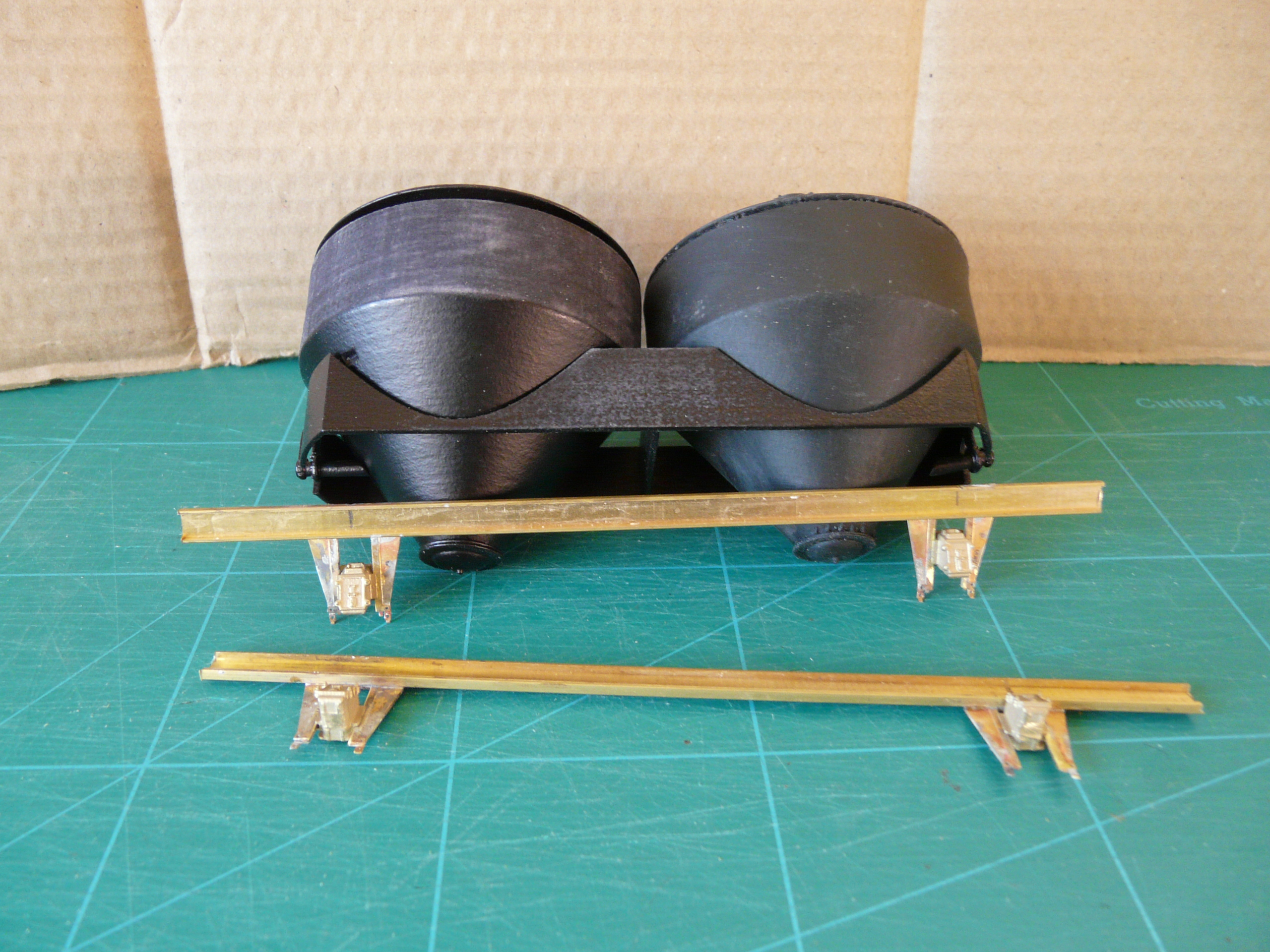

, les longerons du châssis en cours de montage, ce sont pour l'essentiel des pièces du Cercle. sur la photo, la trémie de droite a été imprimée au Fablab de Saint Brieuc, le résultat est nettement meilleur que l'impression initiale et je ferai imprimer à nouveau les pièces concernées.

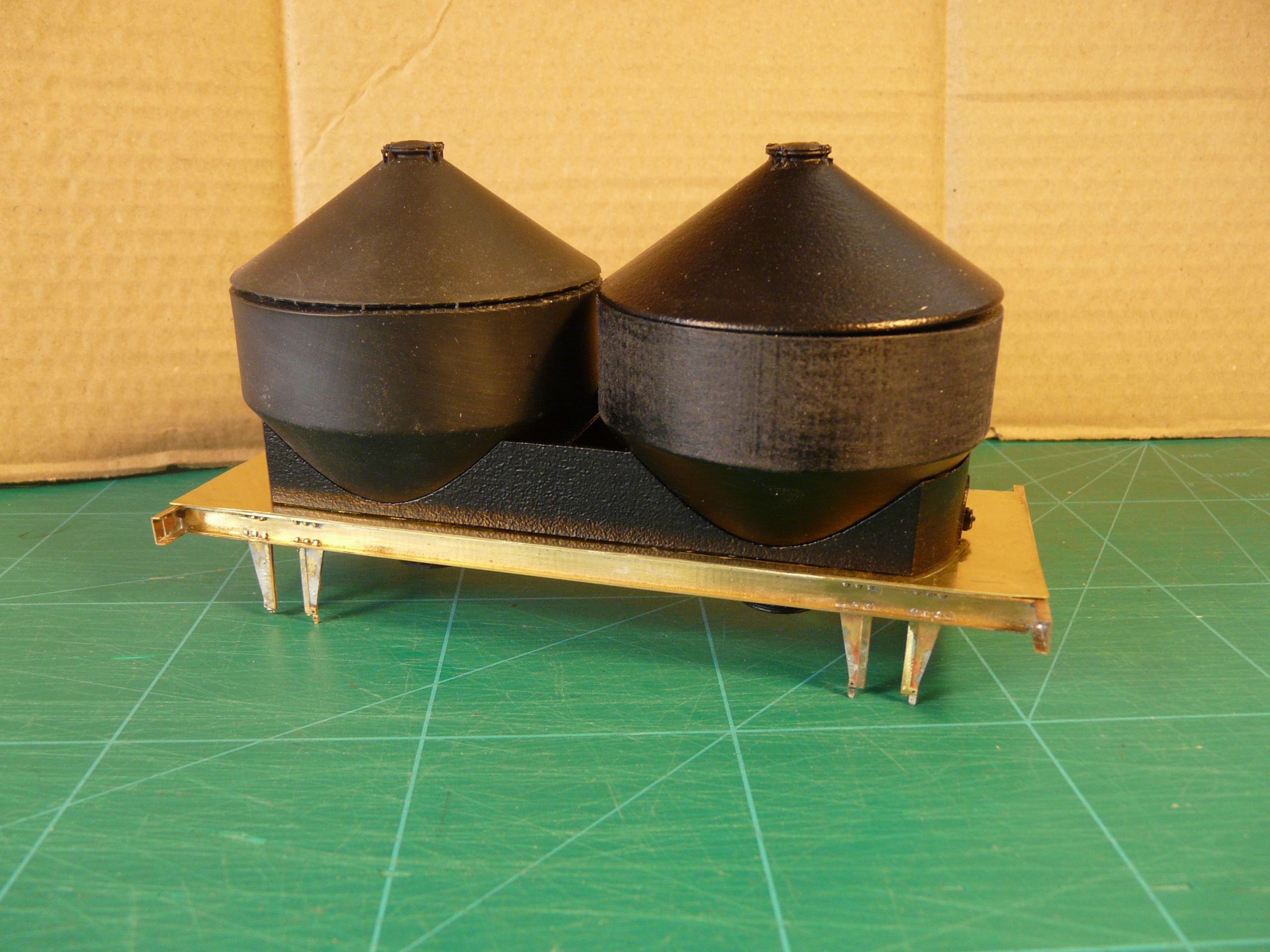

, le châssis commence à prendre tournure, la tôle qui le recouvre est à peaufiner.
Fichiers joints
Avatar du membre
Daniel67
Platinum
Messages : 3112
Enregistré le : 26 févr. 2014, 15:56
Localisation : Strasbourg
A remercié : 34 fois
A été remercié : 72 fois

Re: Construction d'un wagon de transport de ciment

Message par Daniel67 »

Nice job Ivan. Belle illustration de la construction mixte. :applause1: :applause1:
Daniel

Point n'est besoin d'espérer pour entreprendre, ni de réussir pour persévérer.
Avatar du membre
pelican
Platinum
Messages : 4065
Enregistré le : 08 mai 2008, 09:42
Prénom : André
Localisation : B Thiméon
A remercié : 780 fois
A été remercié : 1108 fois

Re: Construction d'un wagon de transport de ciment

Message par pelican »

On suit :bravo:
Petit train de la Scarpe, Saint Amand les Eaux : https://www.cfvs59.com/
Cdz 1337
mimiche77
Platinum
Messages : 3164
Enregistré le : 02 juin 2008, 10:03
Localisation : France; Seine et Marne
A été remercié : 23 fois

Re: Construction d'un wagon de transport de ciment

Message par mimiche77 »

Je m'installe ...
:D
marcou 33
Platinum
Messages : 1679
Enregistré le : 24 mai 2010, 10:13
Prénom : Marc
Localisation : quelque part dans le sud
A remercié : 1 fois
A été remercié : 106 fois

Re: Construction d'un wagon de transport de ciment

Message par marcou 33 »

bonsoir a tous bonsoir Yvan, bravo pour ta promotion

quelle belle découverte.je m'installe comme michel

cordialement a tous marcou
Avatar du membre
ffayolle
Platinum
Messages : 4620
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 308 fois
A été remercié : 196 fois

Re: Construction d'un wagon de transport de ciment

Message par ffayolle »

+1
