Re: [0] JOLINEAU-SUR-LOIRE : le pont tournant

[Pacific231]

Bonjour à tous,

Après une pause assez longue j'entreprends aujourd'hui la réalisation du pont tournant qui se trouvera sur le 3ème module.

Vous pouvez suivre la construction de la totalité du réseau (pose voies et appareils de voie) dans le sujet suivant :[0] JOLINEAU-SUR-LOIRE : le réseau

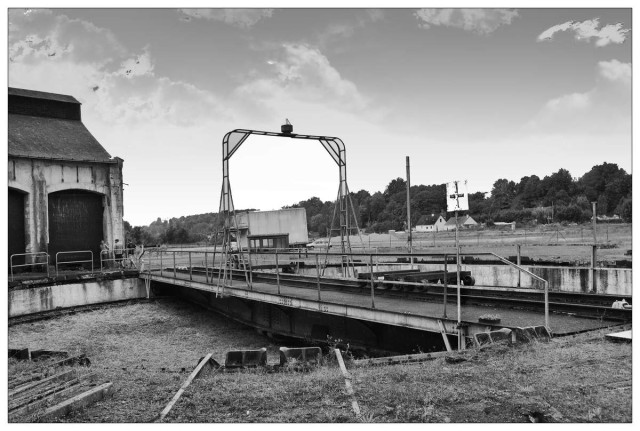

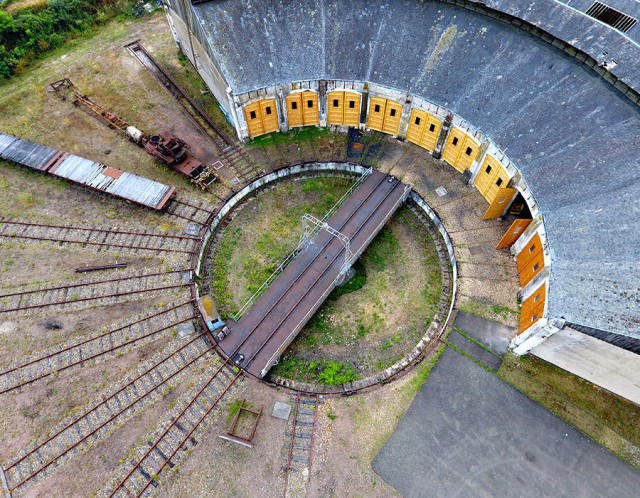

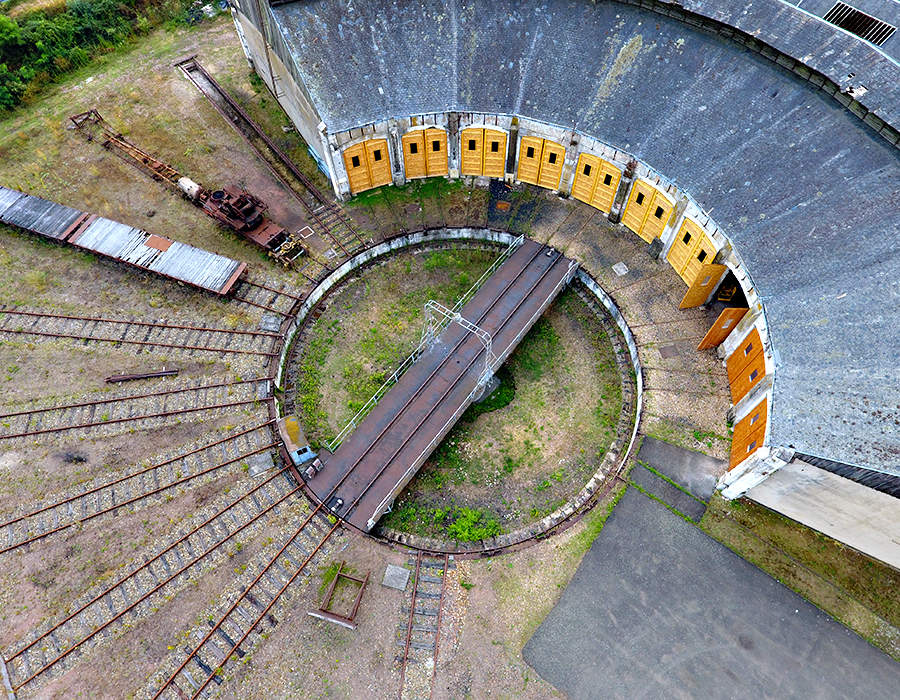

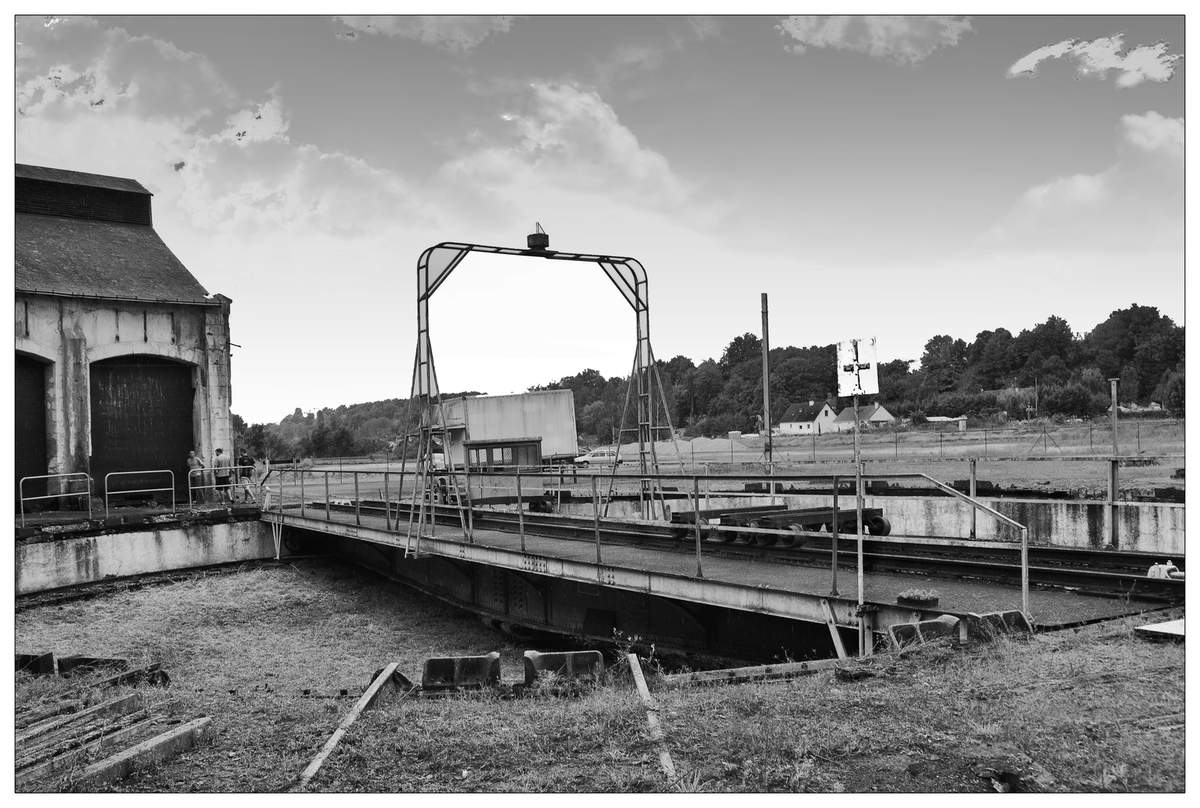

Comme la totalité du réseau, ce pont tournant est très largement inspiré du pont que l'on trouve à MONTABON-MONTVAL/LOIR (72), pont encore relié au RFF et qui dessert la rotonde 10 voies de MONTABON

Cette rotonde appartient à l'Association de la Rotonde Ferroviaire de la Vallée du Loir (RFVL) dont je fais partie et qui est en train de remettre en état le bâtiment et le pont tournant grâce entre autres à la subvention obtenue avec le Loto du Patrimoine de Stéphane Bern. Le pont tournant est, quant à lui, financé par un généreux donateur.

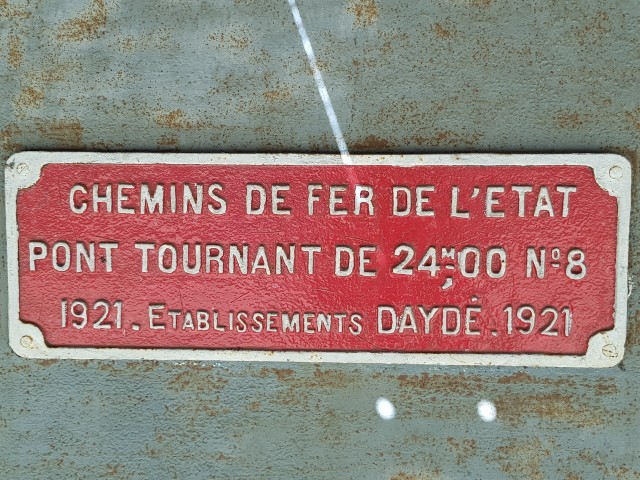

Le pont actuel est un pont de 24m type ETAT

Il a remplacé un ancien pont de 17m qui était devenu trop court pour tourner les vapeurs des années 25/30.
Par faute de place sur mon réseau, c'est ce pont de 17m que je vais représenter.

Suite dans le prochain post... si vous le voulez bien

[DenisC]

Ben....oui !!

Denis C

[231c60]

Bonsoir Georges, je vais attendre la suite avec impatience.
Cela fait plaisir que du patrimoine ferroviaire reçoive une très belle subvention plus un donateur privé Cela change de l'action négative des bulldozers.
Joël.

[Pacific231]

Bonjour à tous,

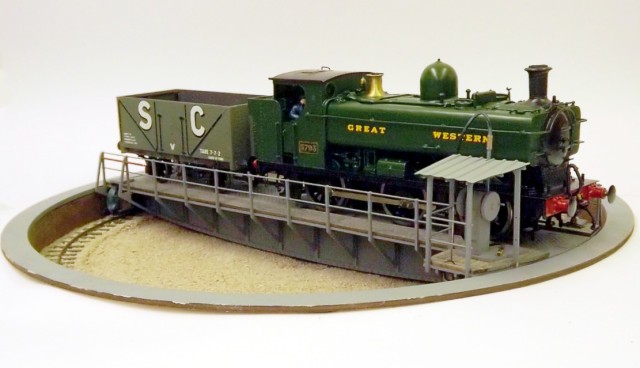

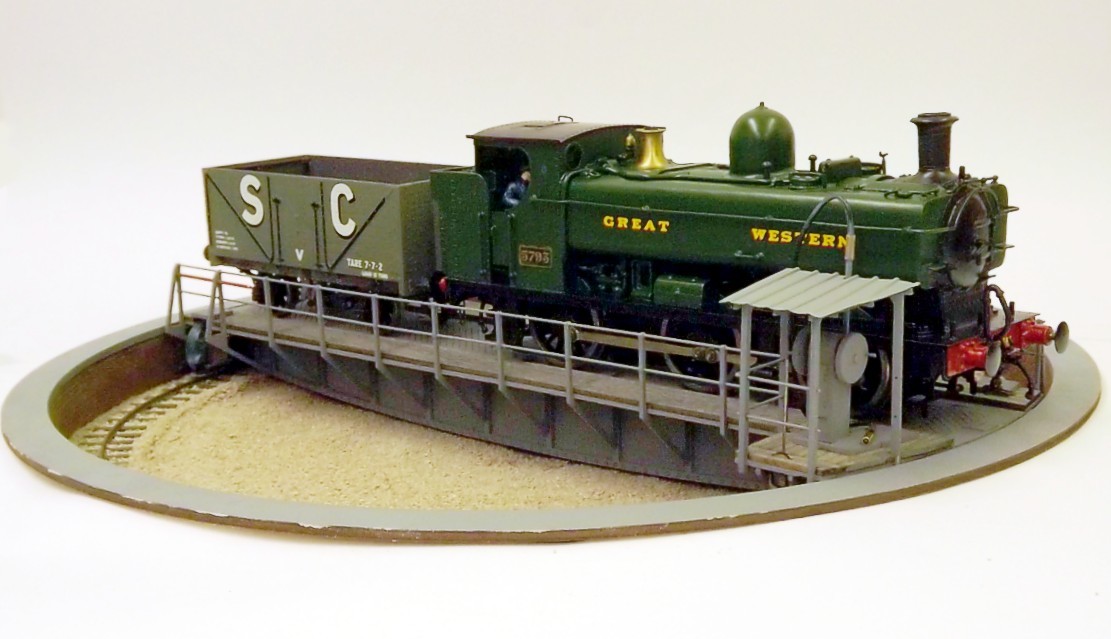

Comme je n'ai toujours que deux mains gauches pour bricoler , je vais réaliser mon pont tournant à partir d'un kit de Kit Wood Hill, un sympathique artisan Britannique qui propose, entre autres, un pont tournant de 48 ft soit environ un peu plus de 17 m.

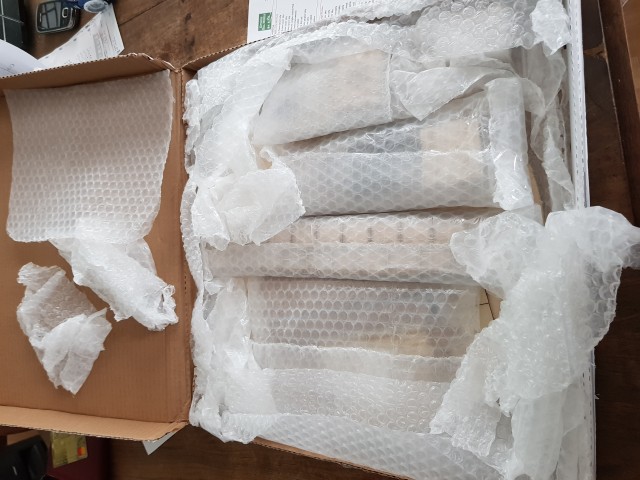

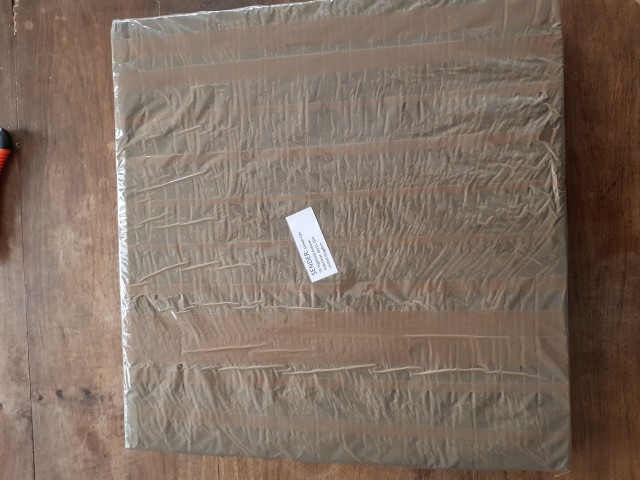

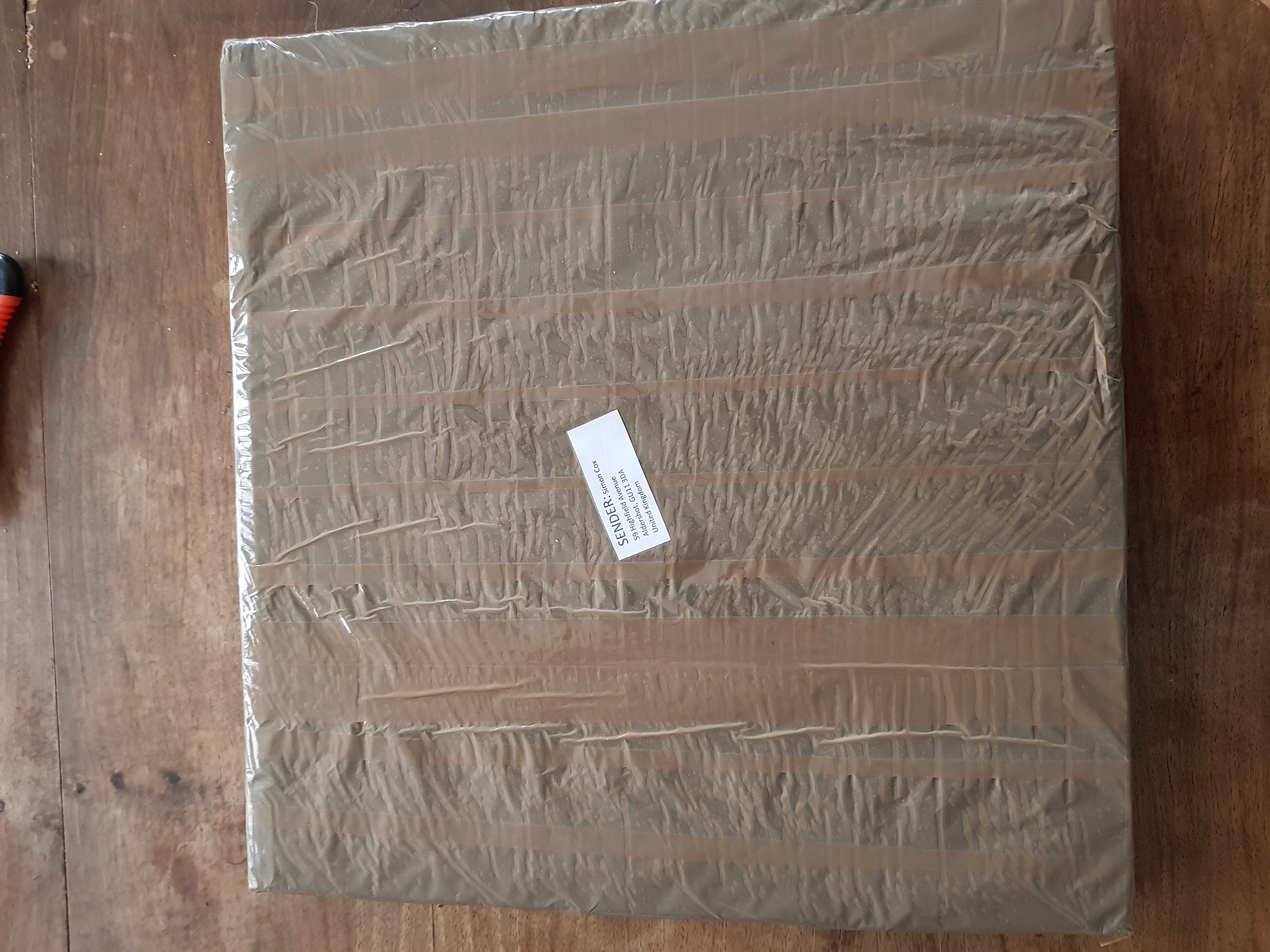

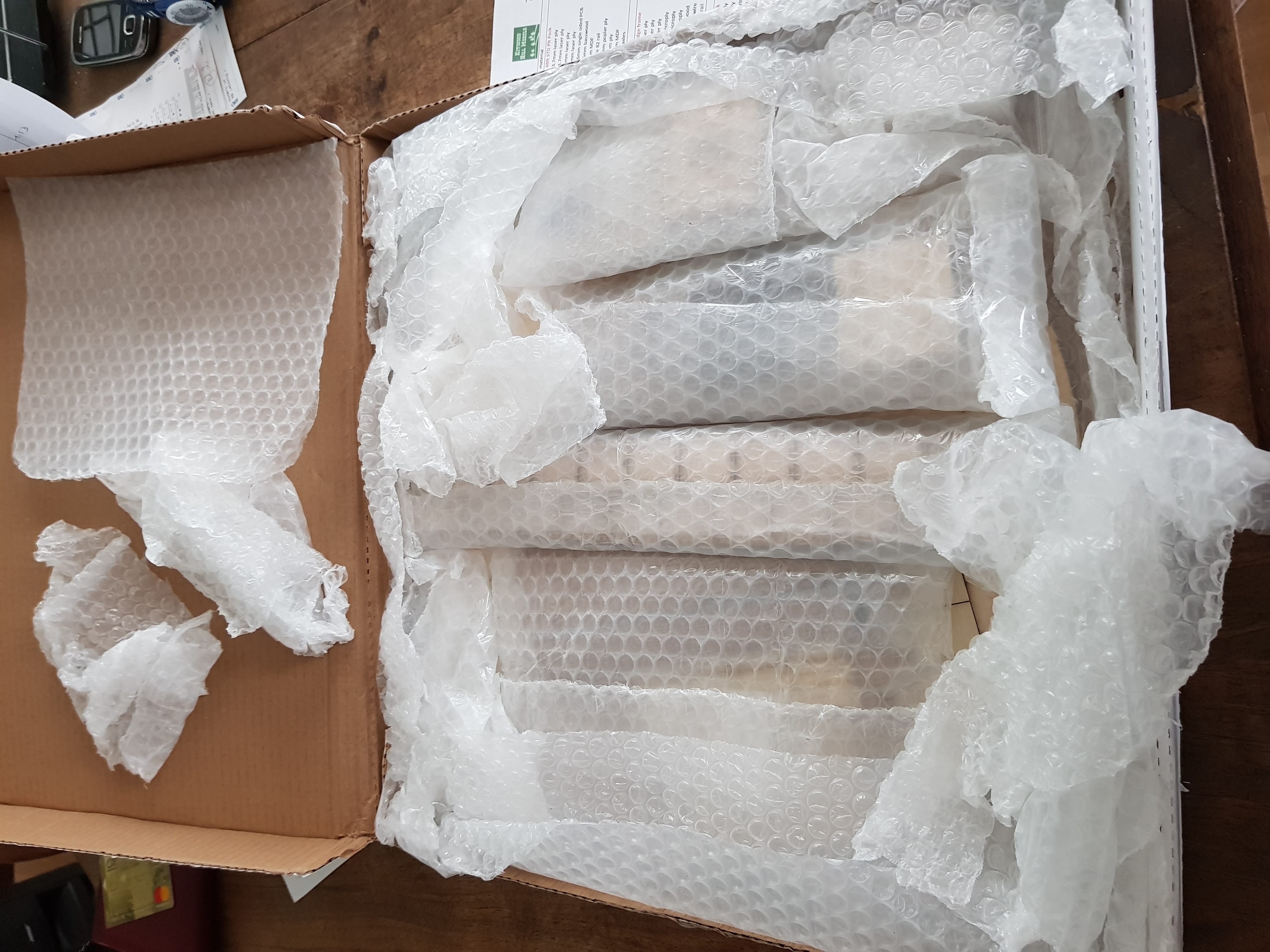

Ce kit est réalisé en bois découpé laser très précisément et envoyé sous huitaine dans un colis très bien protégé. Ce kit est accompagné d'une notice de montage très détaillée comprenant 15 pages.
A noter que Fabrice Fayolle a participé à l'élaboration de ce kit, ce qui est quand même une sacrée référence !

Ce pont est librement inspiré d'un pont de Yeovil Somerset.

Je vais donc l'adapter pour m'approcher de notre pont Etat de 17m.

[Pacific231]

Merci pour vos encouragements.

[Pierre3r]

Bonsoir Georges

Je vais suivre avec intérêt le montage de ce kit.
Merci pour le partage.

[Pacific231]

Merci Pierre, le partage, c'est la raison d'être d'un Forum tel que celui-ci.

[ffayolle]

Georges
Si je peux aider, n'hésite pas à m'interroger
Fabrice

[pelican]

Je m'installe au fond, à côté du radiateur ...

[Pacific231]

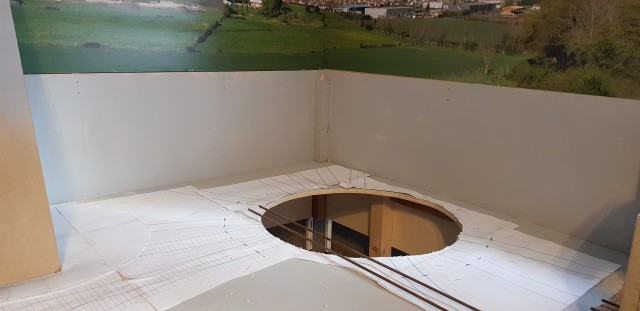

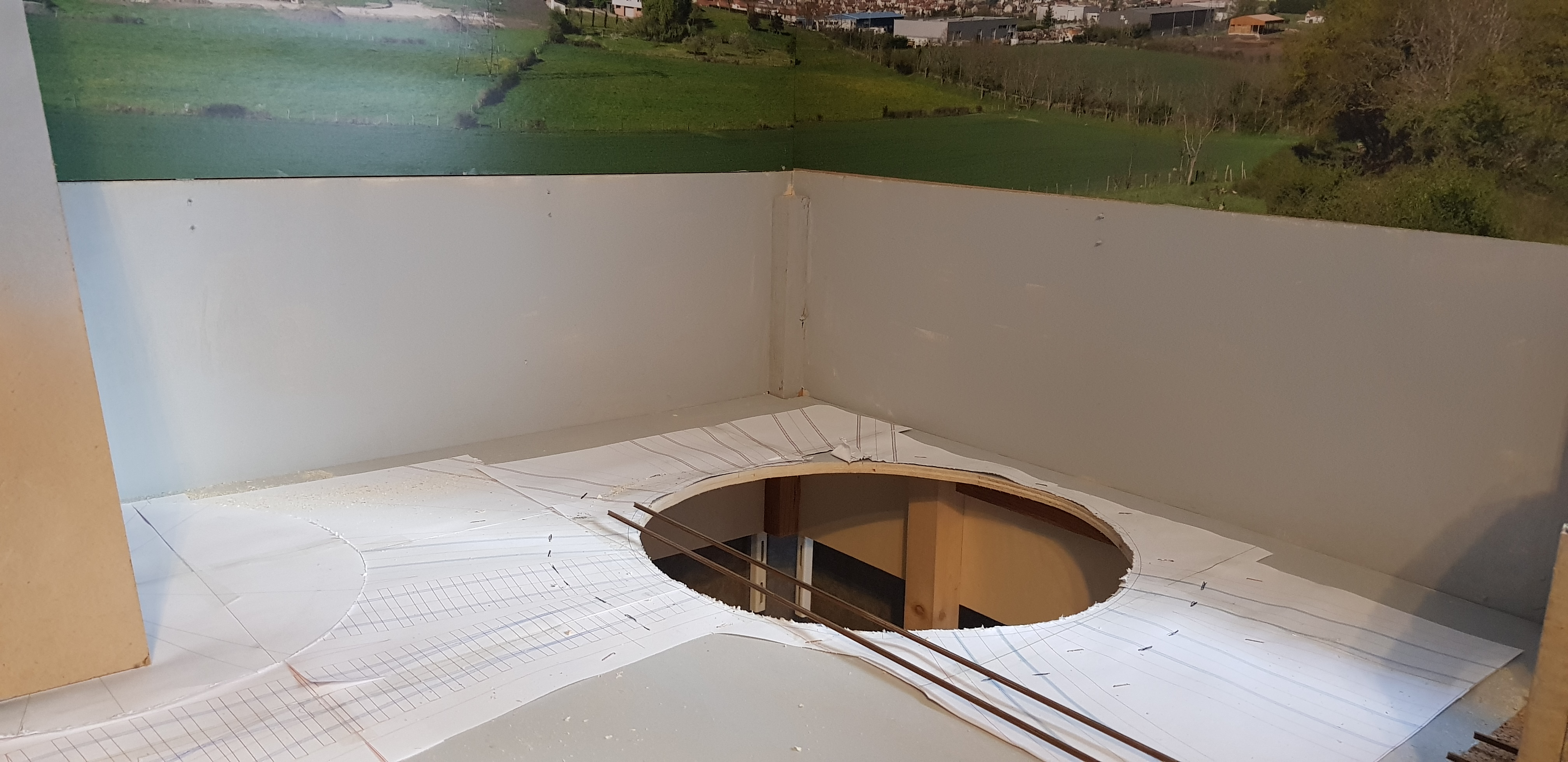

Je commence donc par la découpe dans le module 3 correspondant au pont tournant.

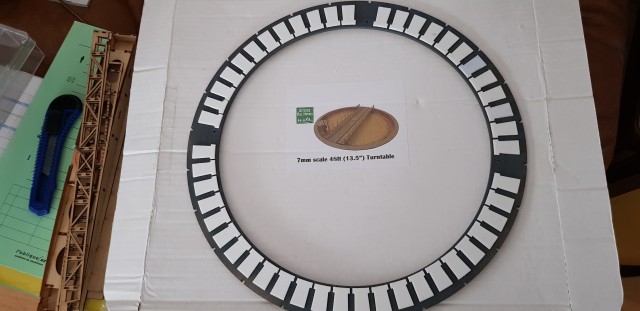

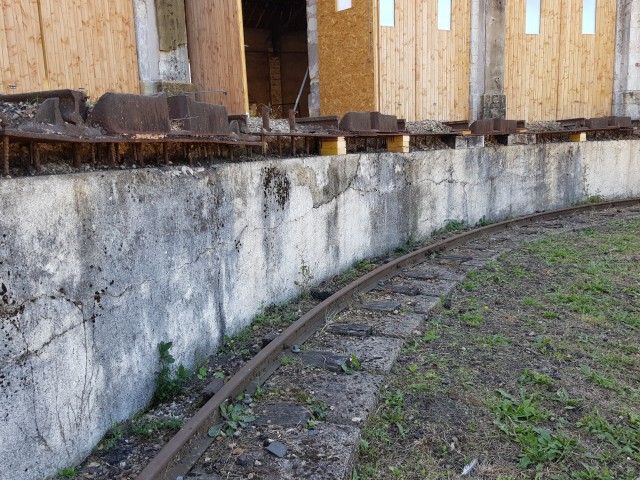

Puis par la pose du rail circulaire de roulement.

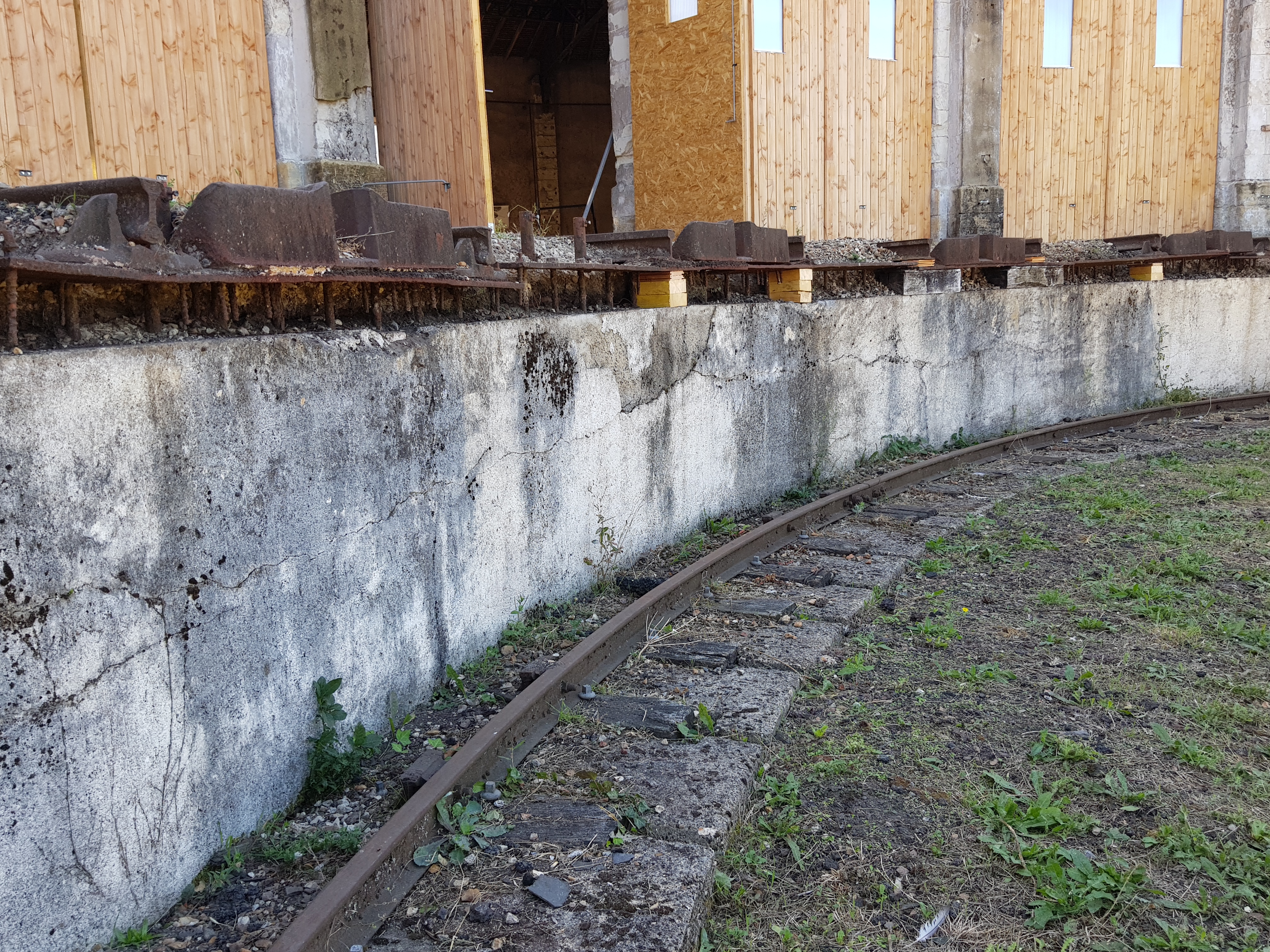

Les traverses en bois/PCB fournies dans le kit ne correspondent pas aux bonnes dimensions de Montabon.

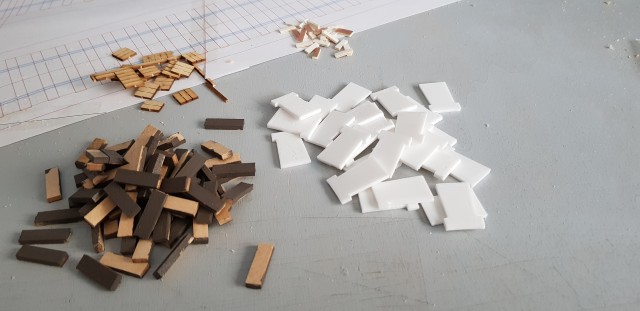

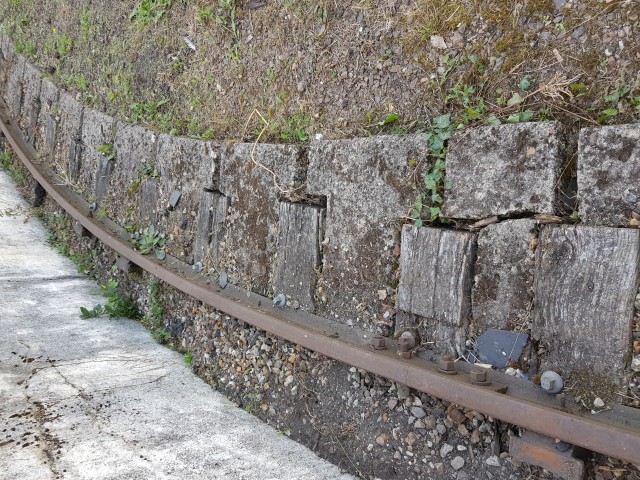

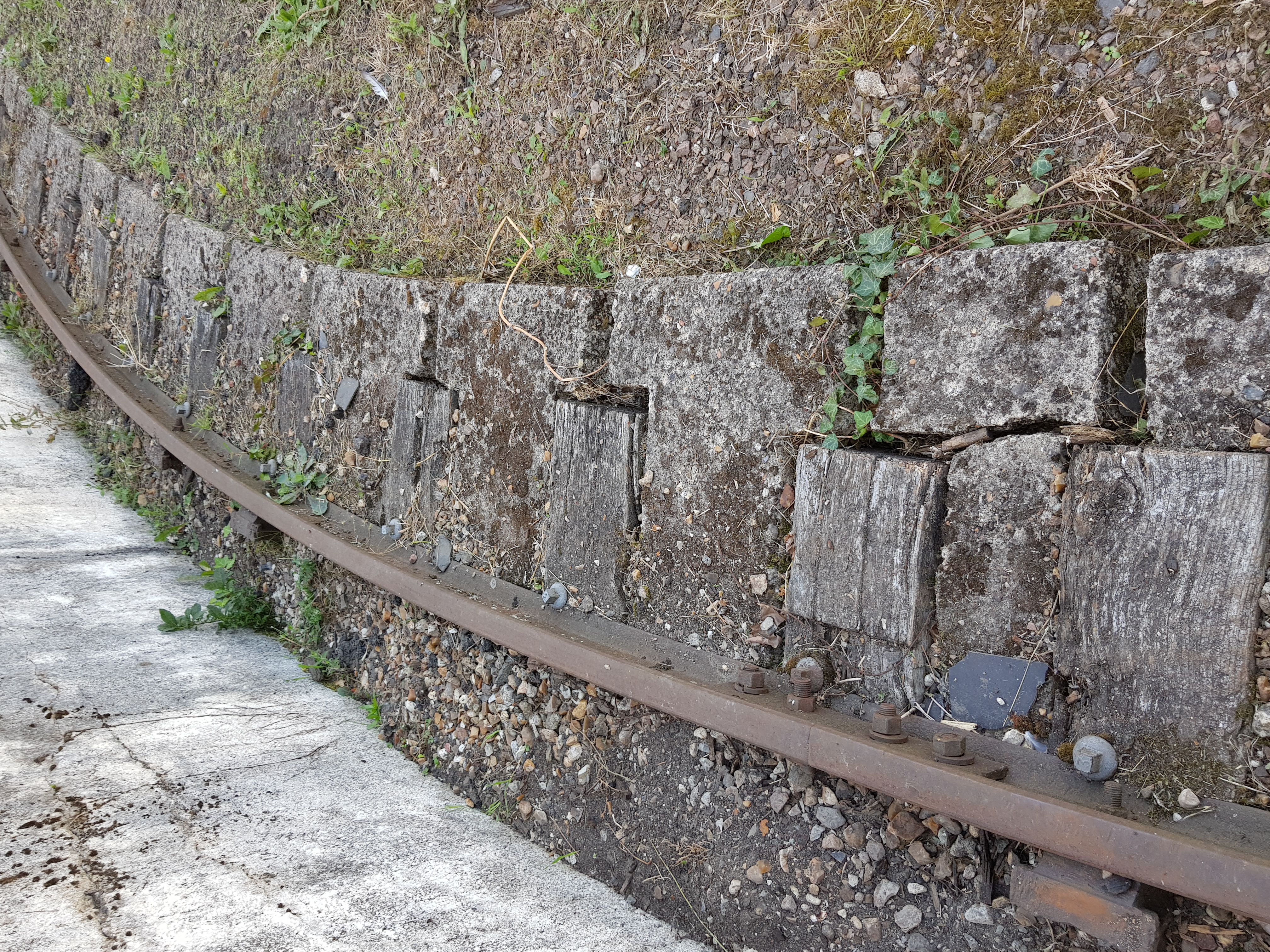

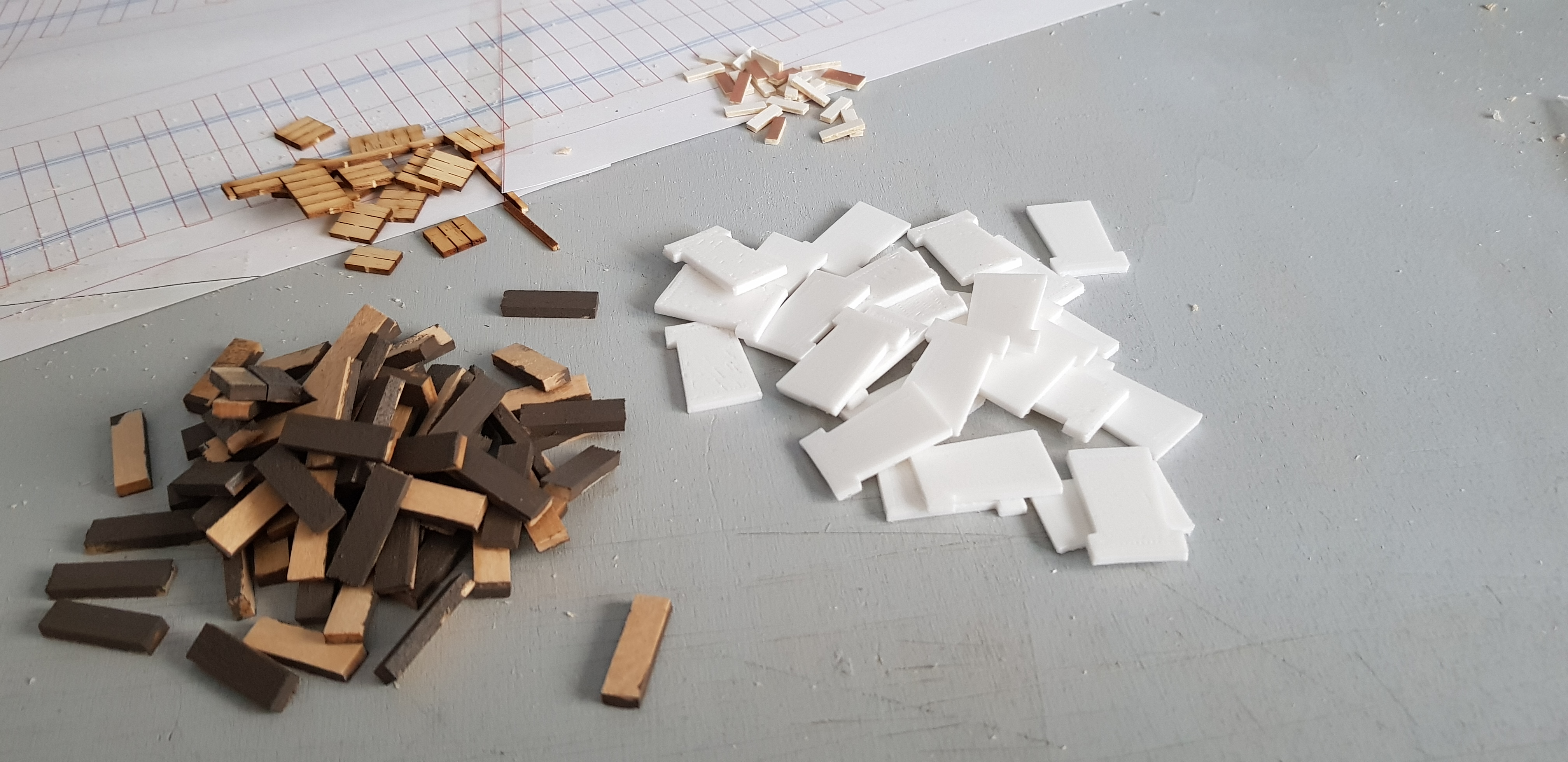

Je vais les remplacer par des traverses découpées/pré-percées laser correspondant aux autres traverses du réseau et elles seront bloquées, comme dans la réalité par des blocs de béton imprimés en 3D.

Maintenant atelier peinture "béton" pour les blocs.

A suivre... Si vous le voulez bien
