recherche info sur tampons SAGEM et U6

Concerne tout le matériel ayant, en réel, circulé sur de la voie de 1435 mm ; y compris les VNS.
Répondre
Avatar du membre
jld31250
Platinum
Messages : 986
Enregistré le : 04 janv. 2015, 19:18
A remercié : 3 fois
A été remercié : 26 fois

recherche info sur tampons SAGEM et U6

Message par jld31250 »

Bonjour à tous, je cherche des photos en gros plan et éventuellement plan avec des cotes des tampons en objet pour les dessiner en 3D...
si qqun peut m aider

Merci d'avance !
---------------------------
Jean-Luc (revel 31250)
Avatar du membre
Bernard Bayle
Platinum
Messages : 378
Enregistré le : 17 févr. 2018, 08:32
Localisation : les Sables d'Olonne
A été remercié : 46 fois

Re: recherche info sur tampons SAGEM et U6

Message par Bernard Bayle »

Bonjour,

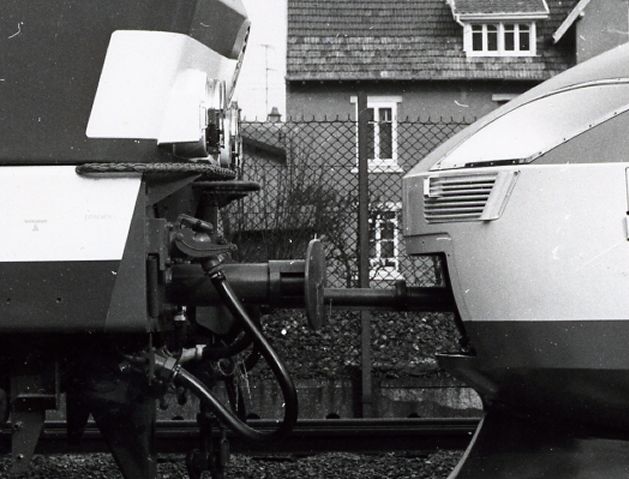

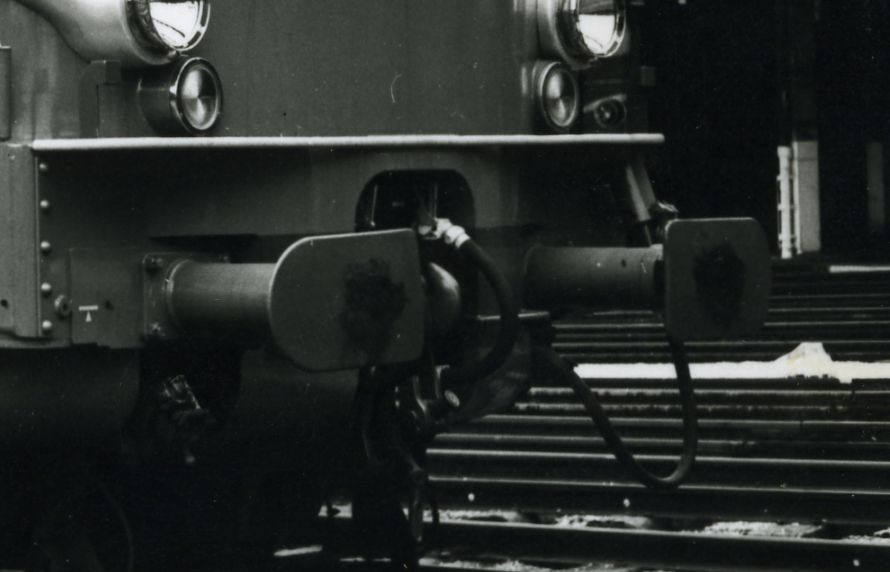

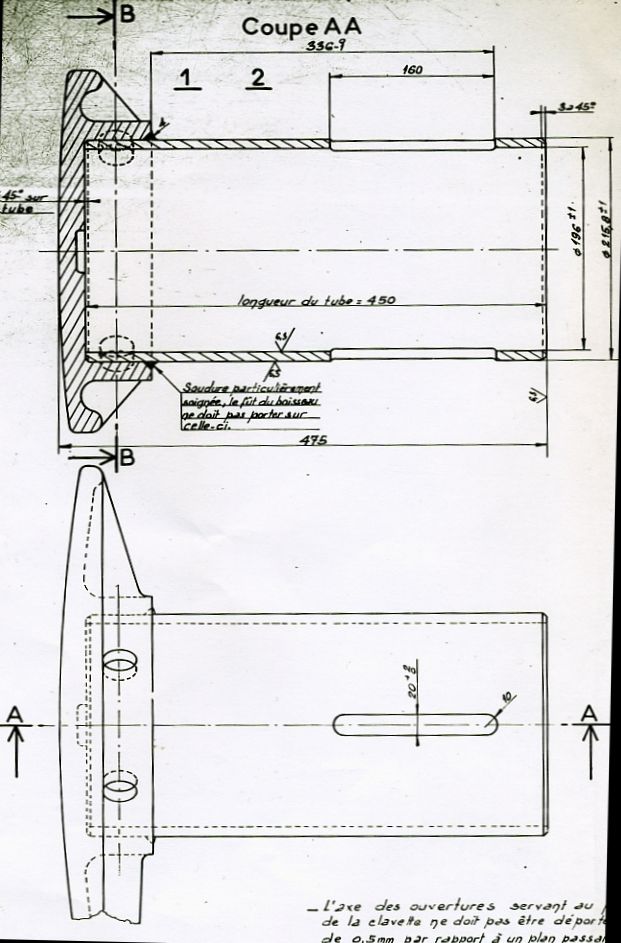

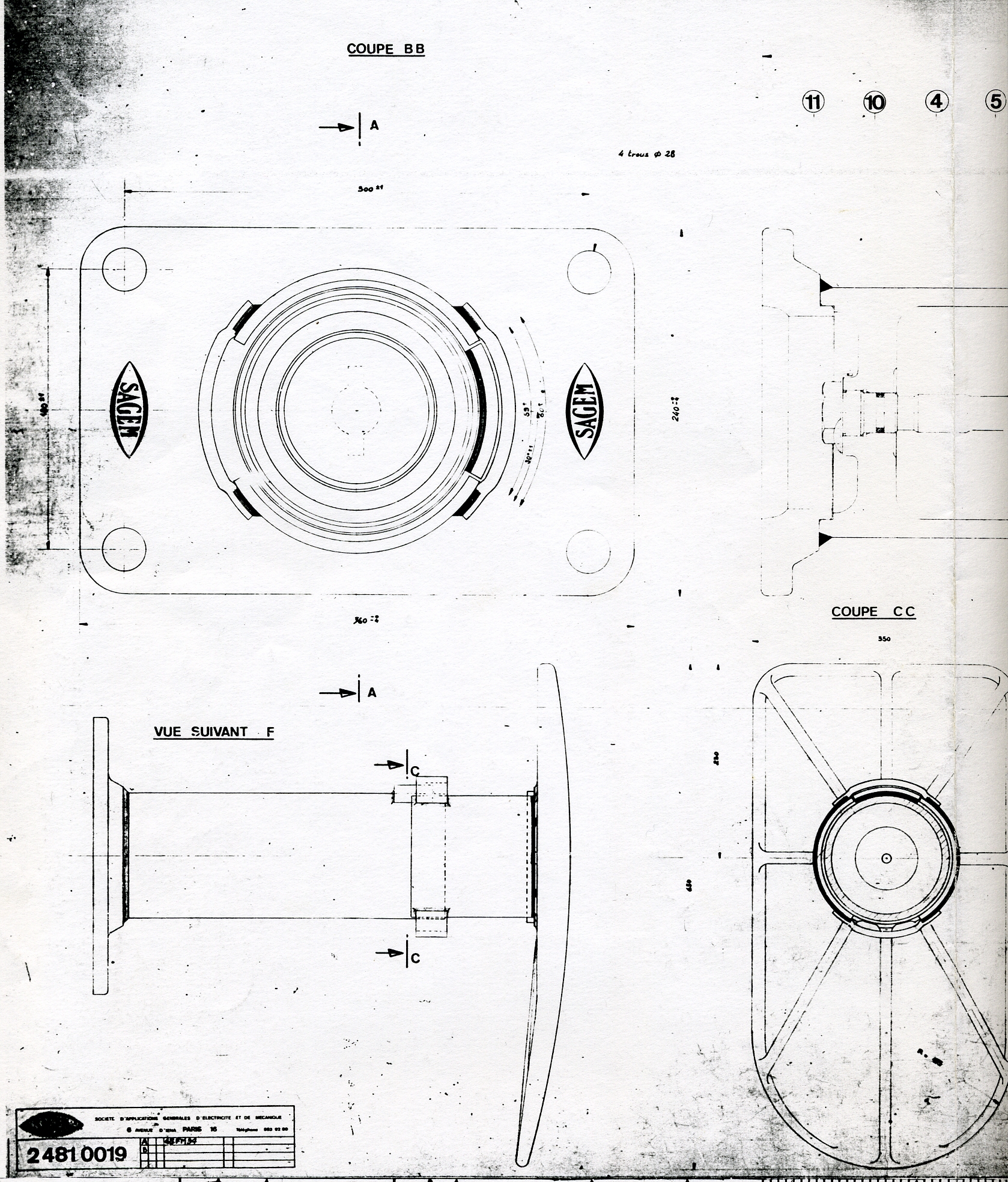

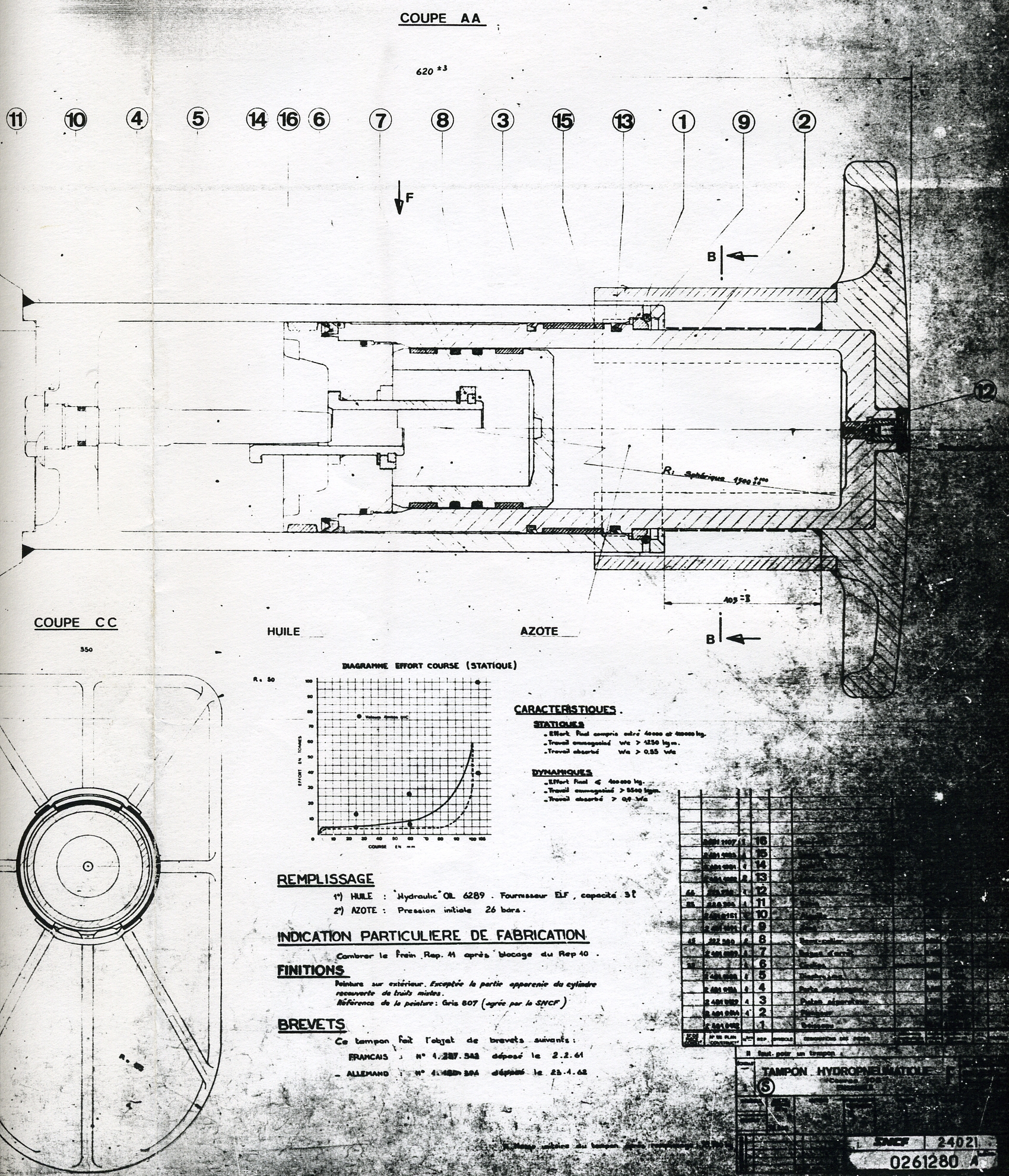

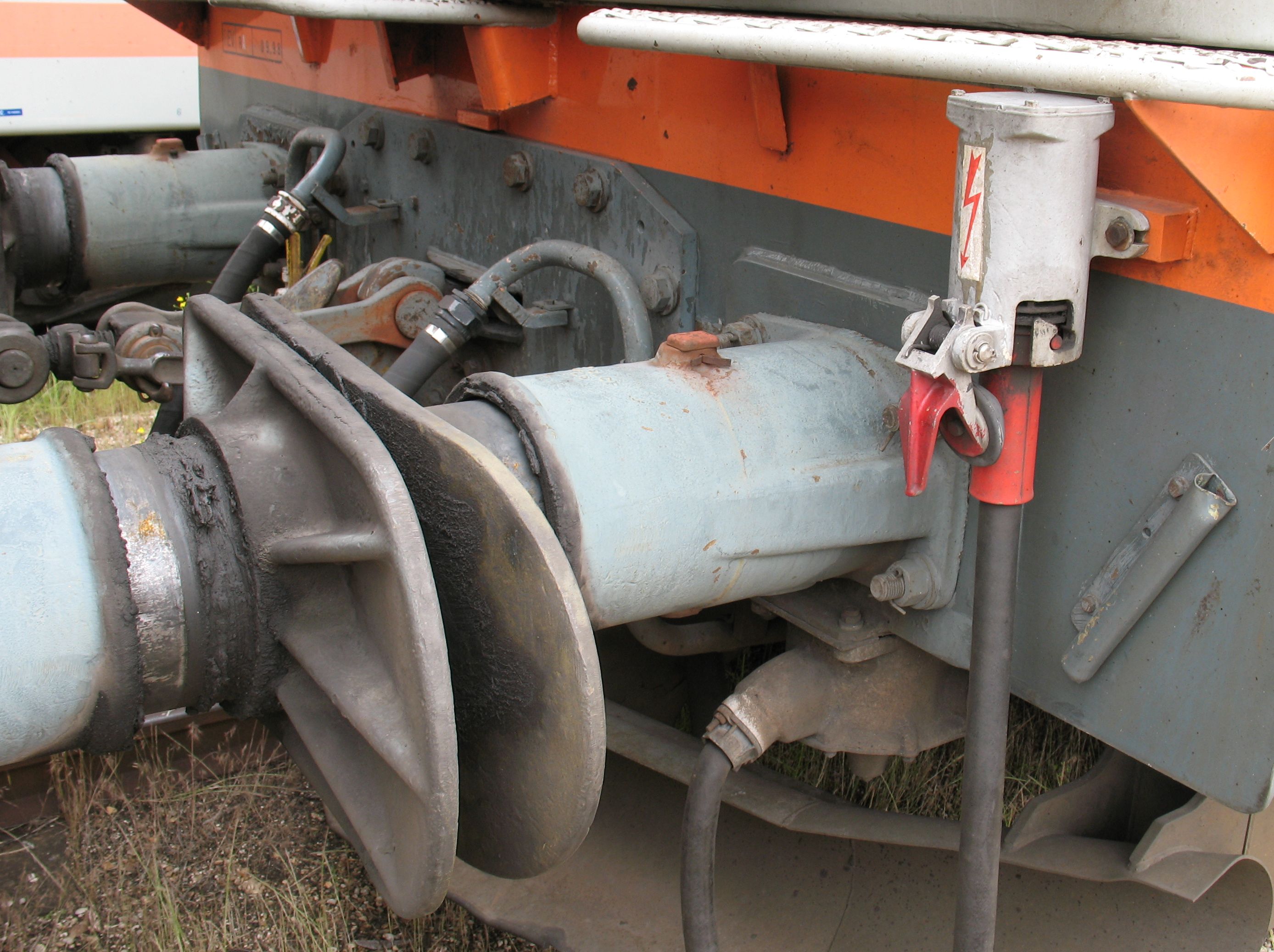

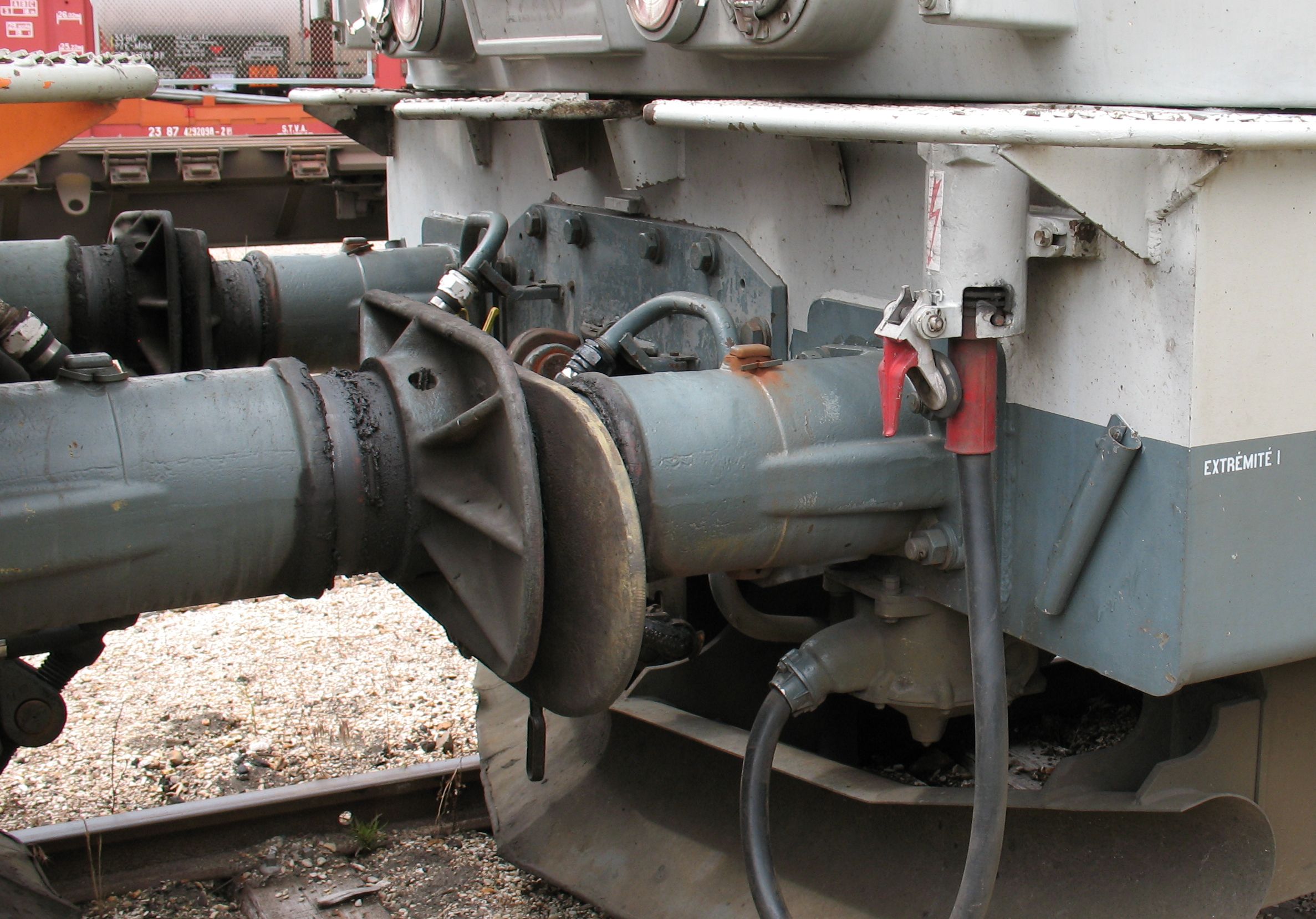

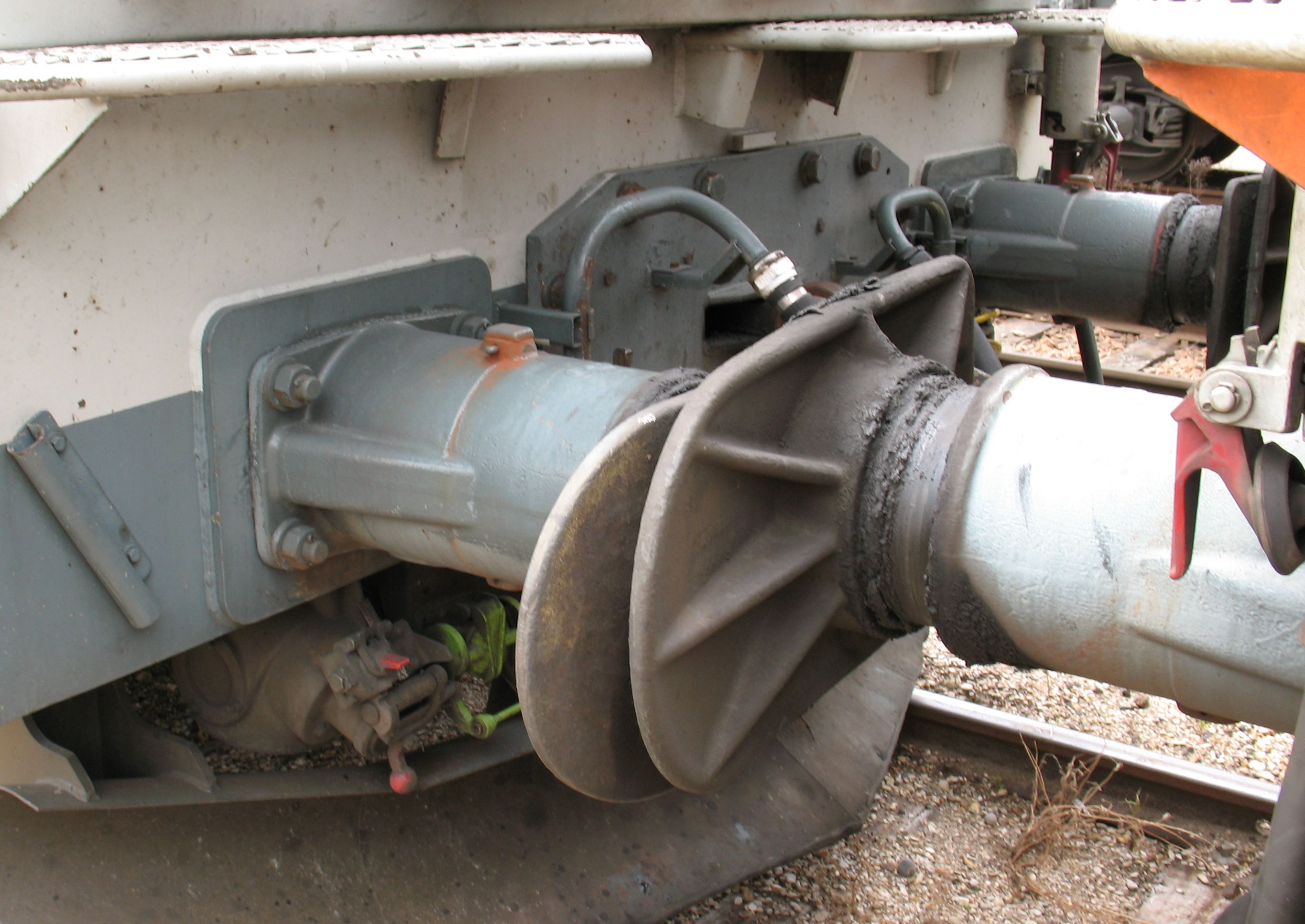

Voici pour le tampon hydraulique Sagem.

0 2612 80 tampon hydraulique Sagem (1).jpg
0 2612 80 tampon hydraulique Sagem (2).jpg
tampon hydraulique Sagem (1).JPG
tampon hydraulique Sagem (2).jpg
tampon hydraulique Sagem (3).jpg
tampon hydraulique Sagem (3).jpg (35.13 Kio) Vu 1450 fois
Avatar du membre
Bernard Bayle
Platinum
Messages : 378
Enregistré le : 17 févr. 2018, 08:32
Localisation : les Sables d'Olonne
A été remercié : 46 fois

Re: recherche info sur tampons SAGEM et U6

Message par Bernard Bayle »

tampon hydraulique Sagem (4).jpg
tampon hydraulique Sagem (4).jpg (59.02 Kio) Vu 1449 fois
Avatar du membre
Bernard Bayle
Platinum
Messages : 378
Enregistré le : 17 févr. 2018, 08:32
Localisation : les Sables d'Olonne
A été remercié : 46 fois

Re: recherche info sur tampons SAGEM et U6

Message par Bernard Bayle »

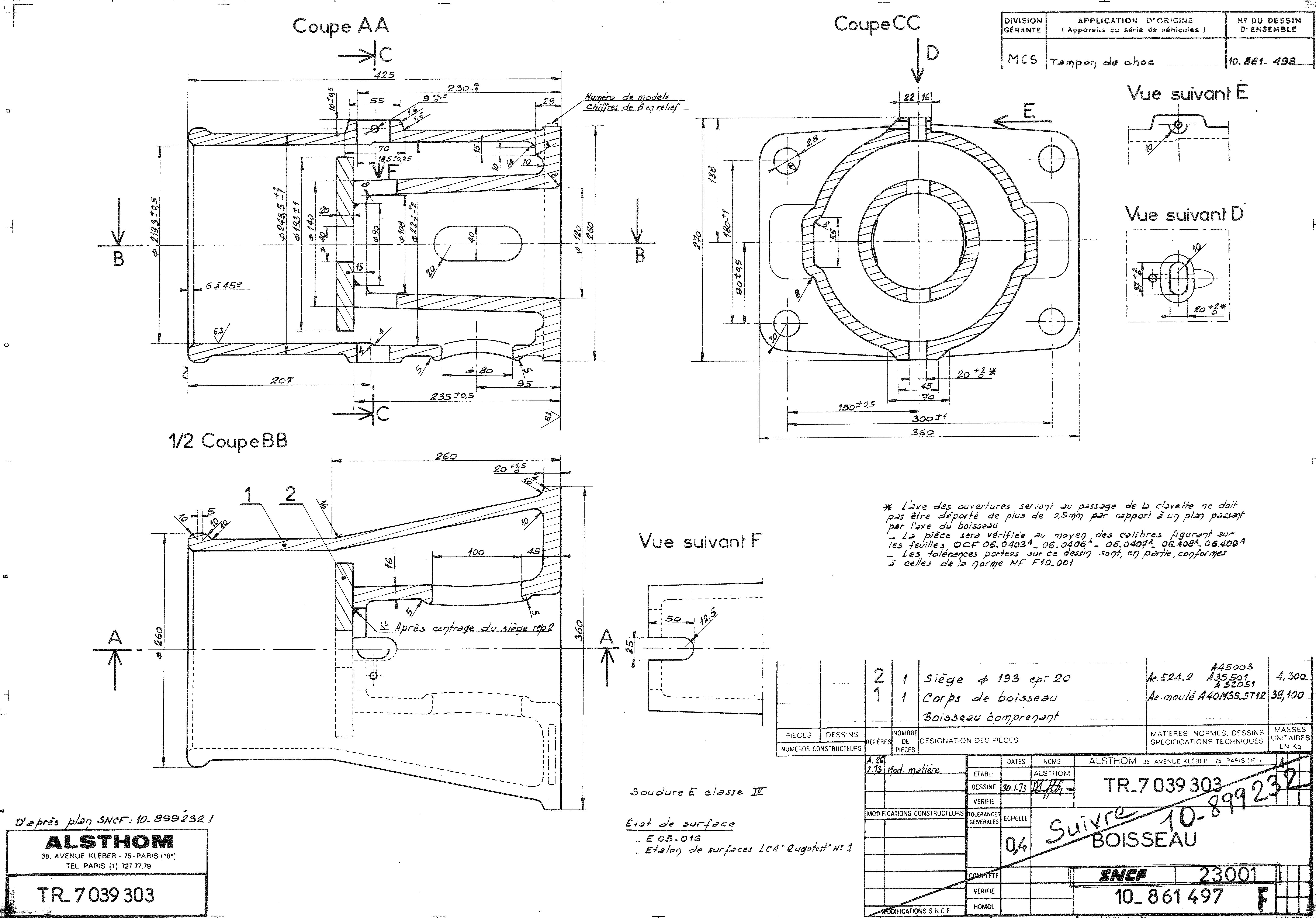

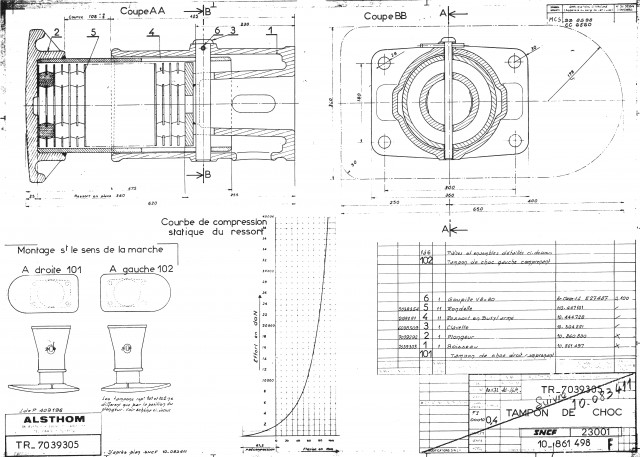

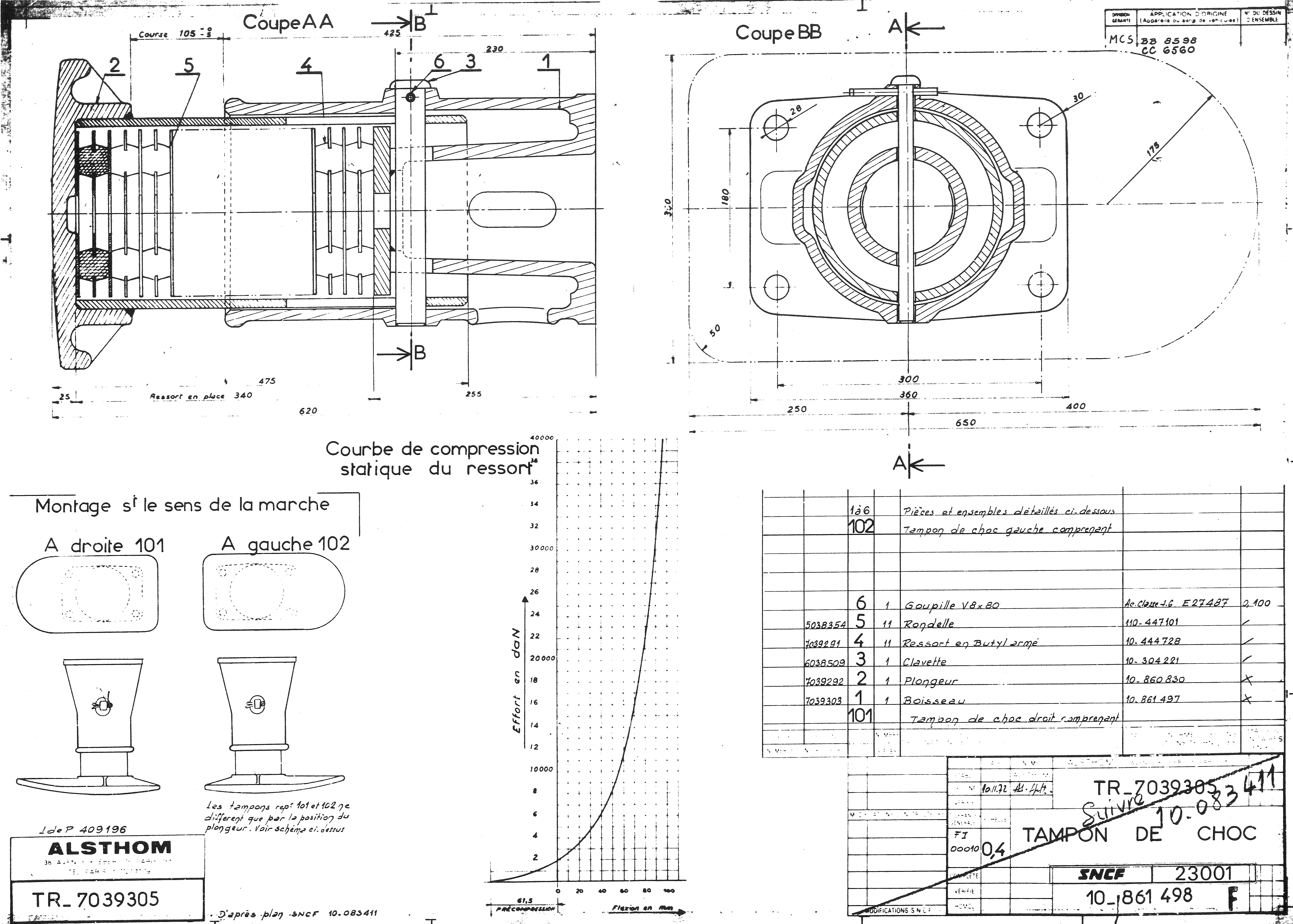

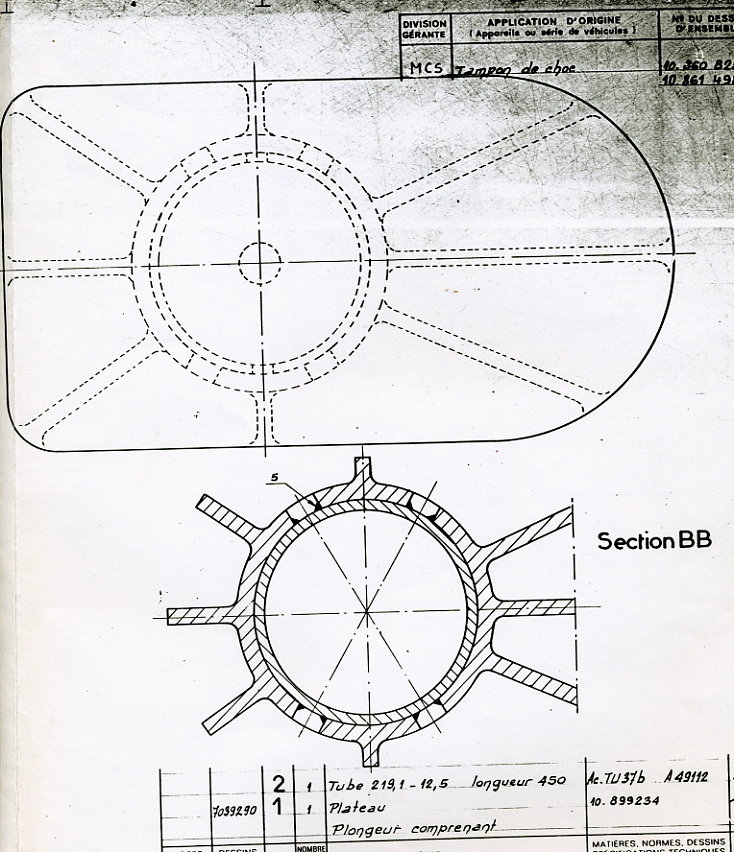

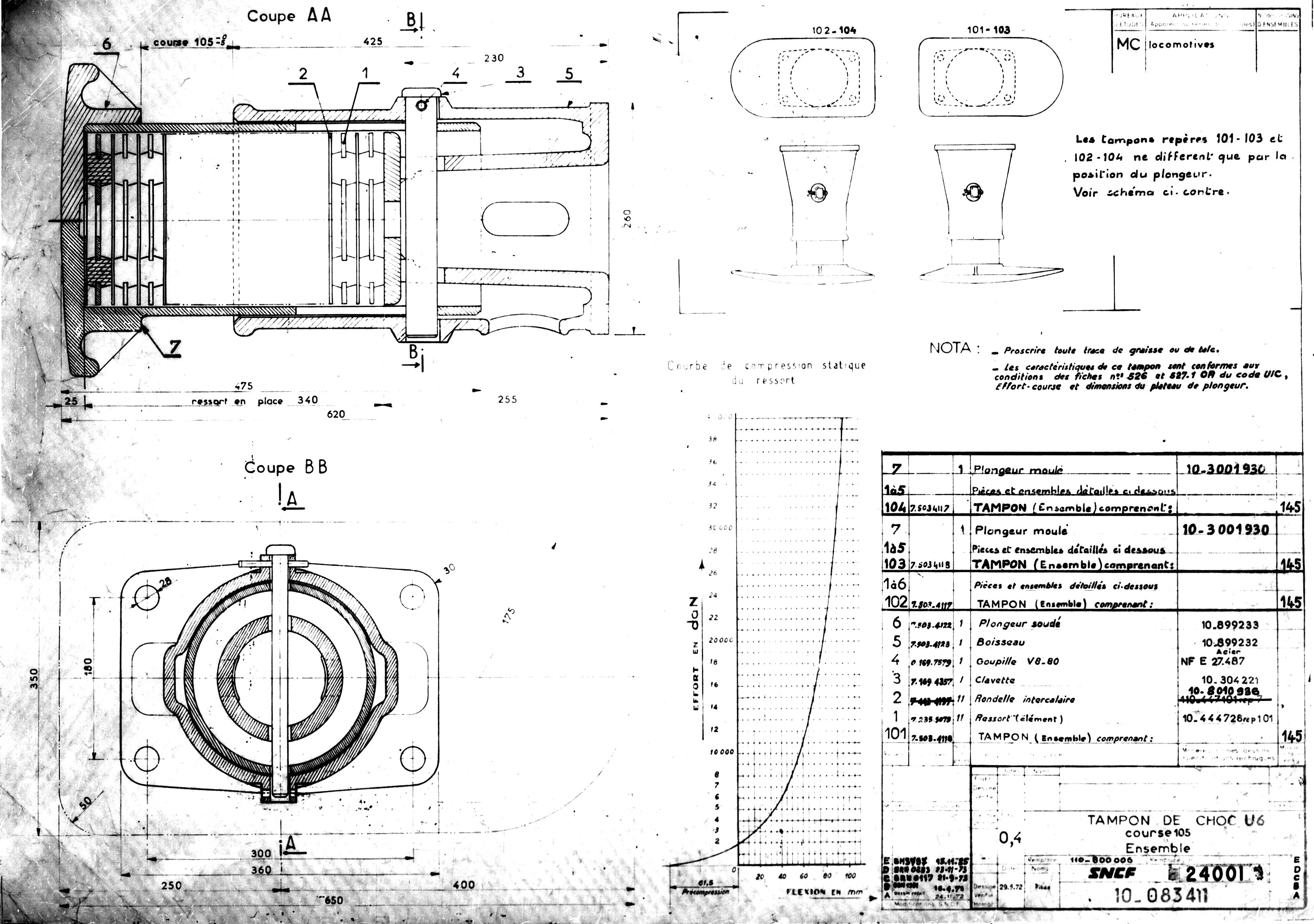

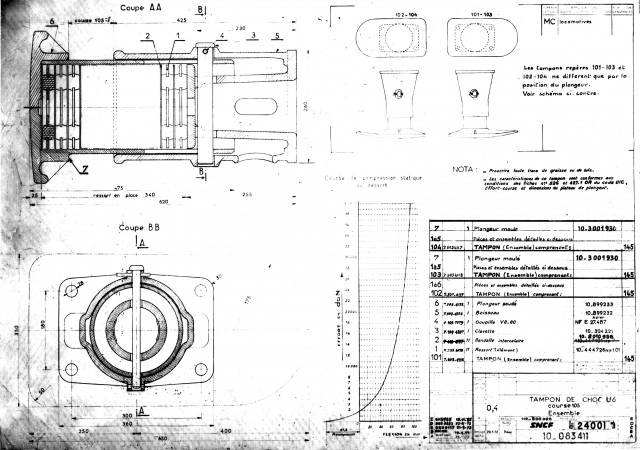

Et voici le tampon U6.

10-083 411 tampon U6.jpg
10-861 497 tampon U6.jpg
10-861 498 tampon U6 (1).jpg
10-861 498 tampon U6 (2).jpg
10-861 498 tampon U6 (3).jpg
Avatar du membre
Bernard Bayle
Platinum
Messages : 378
Enregistré le : 17 févr. 2018, 08:32
Localisation : les Sables d'Olonne
A été remercié : 46 fois

Re: recherche info sur tampons SAGEM et U6

Message par Bernard Bayle »

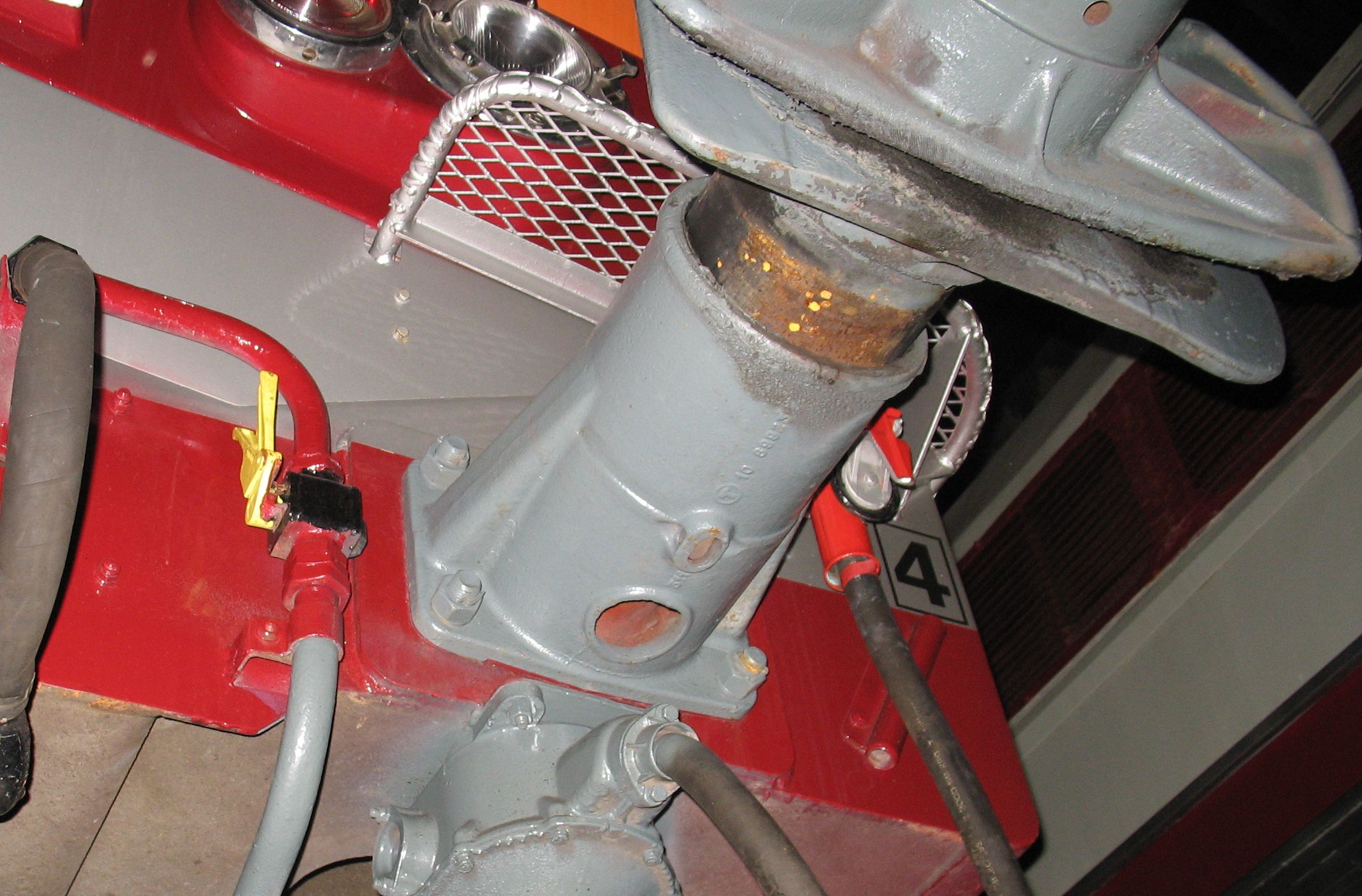

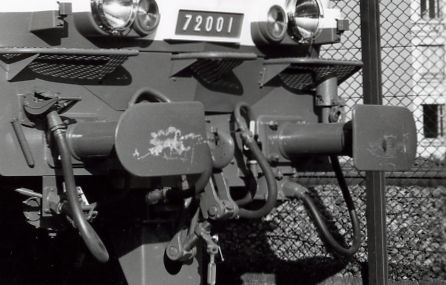

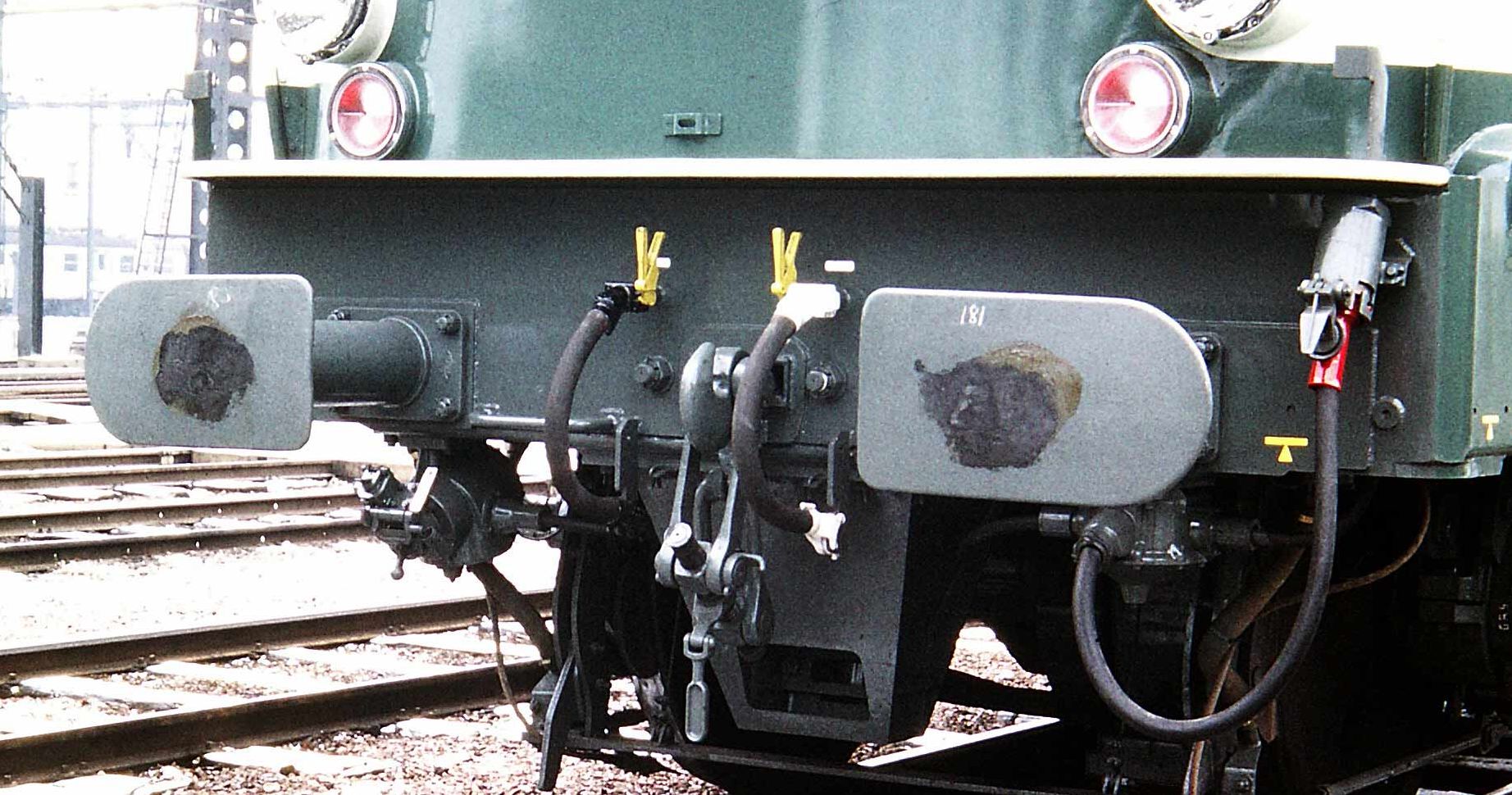

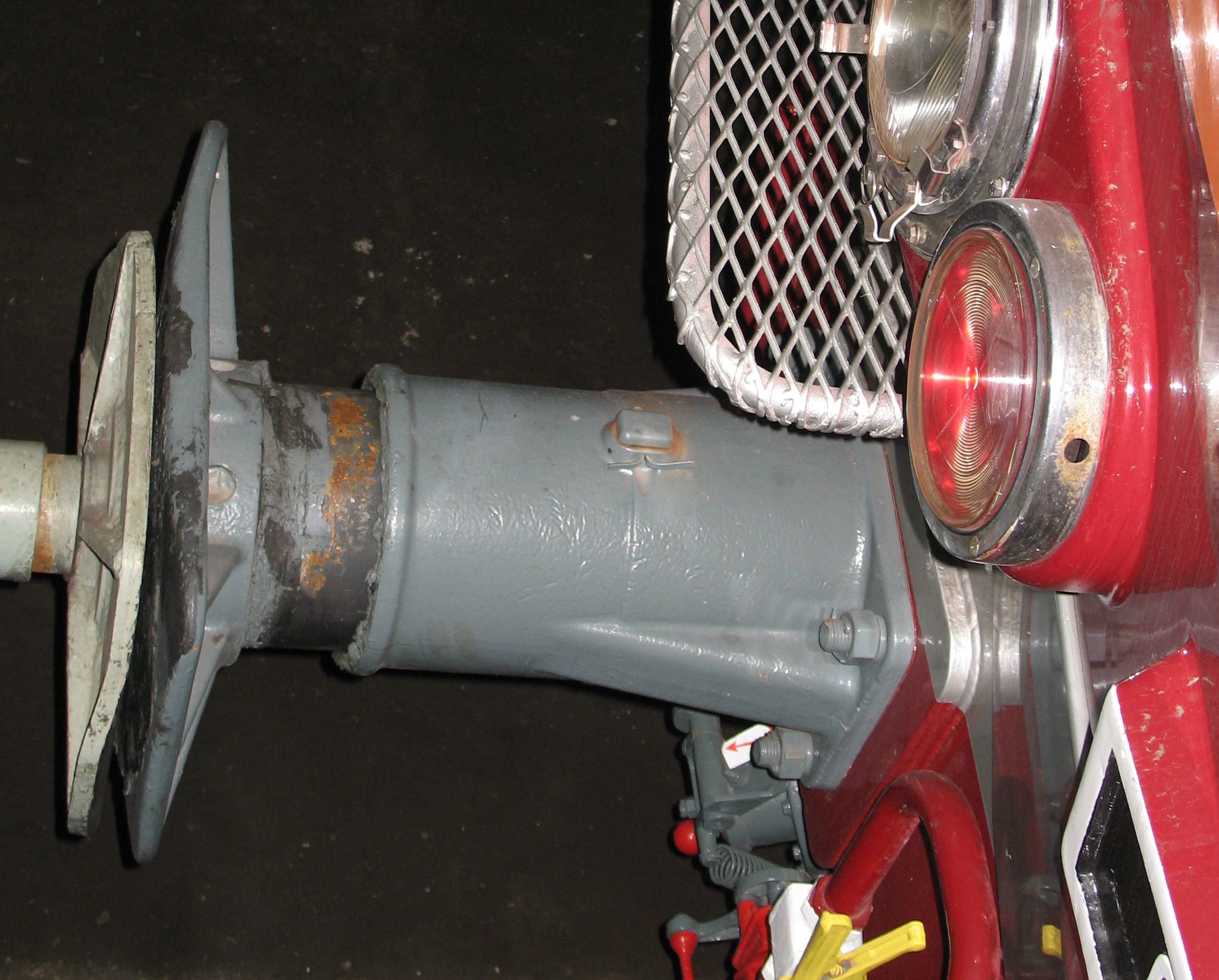

le tampon U6 en photos.

tampon U6 (3).JPG
tampon U6 (4).JPG
tampon U6 (5).JPG
tampon U6 (7).JPG
tampon U6 (8).JPG
Bonne continuation !
Avatar du membre
jld31250
Platinum
Messages : 986
Enregistré le : 04 janv. 2015, 19:18
A remercié : 3 fois
A été remercié : 26 fois

Re: recherche info sur tampons SAGEM et U6

Message par jld31250 »

bonsoir,
réponse rapide et exhaustive!
Merci BB

je me colle pour commencer sur le U6
A+
---------------------------
Jean-Luc (revel 31250)
