Palonnier de levage pour grue GRIFFET (mod)

[jld31250]

Bonjour la bande
en relisant des VFs , je suis tombé sur une photo montrant un cadre container levé par une grue.

Il y a un espèce de X entre le crochet de la grue et le container, je ne sais pas comment on appelle çà et je voudrai en reproduire un pour animer mon chargement de plat K50

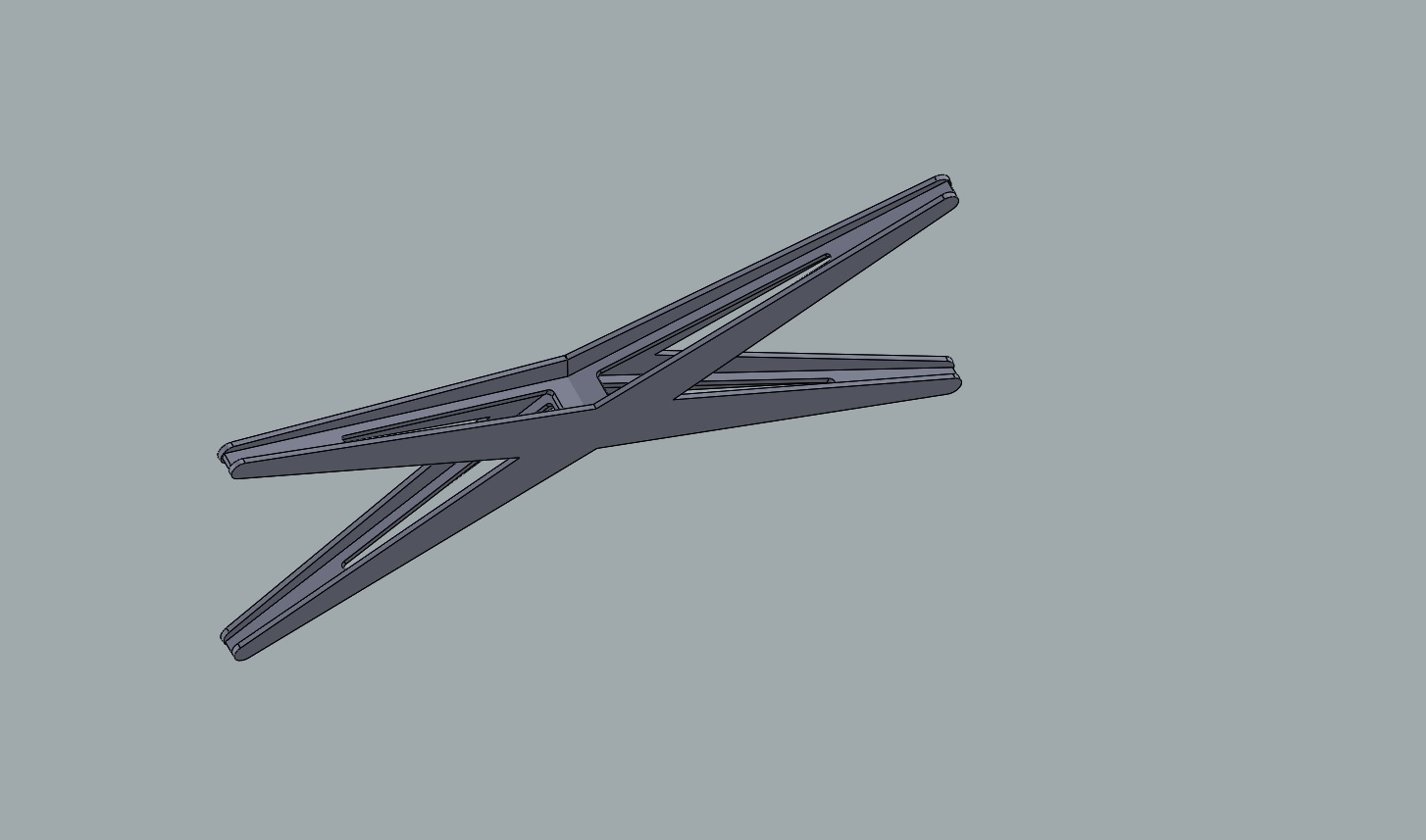

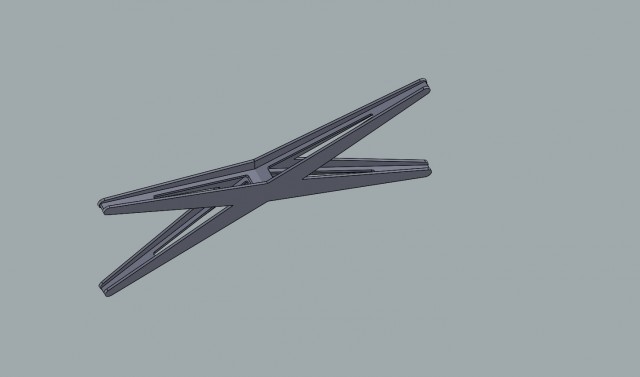

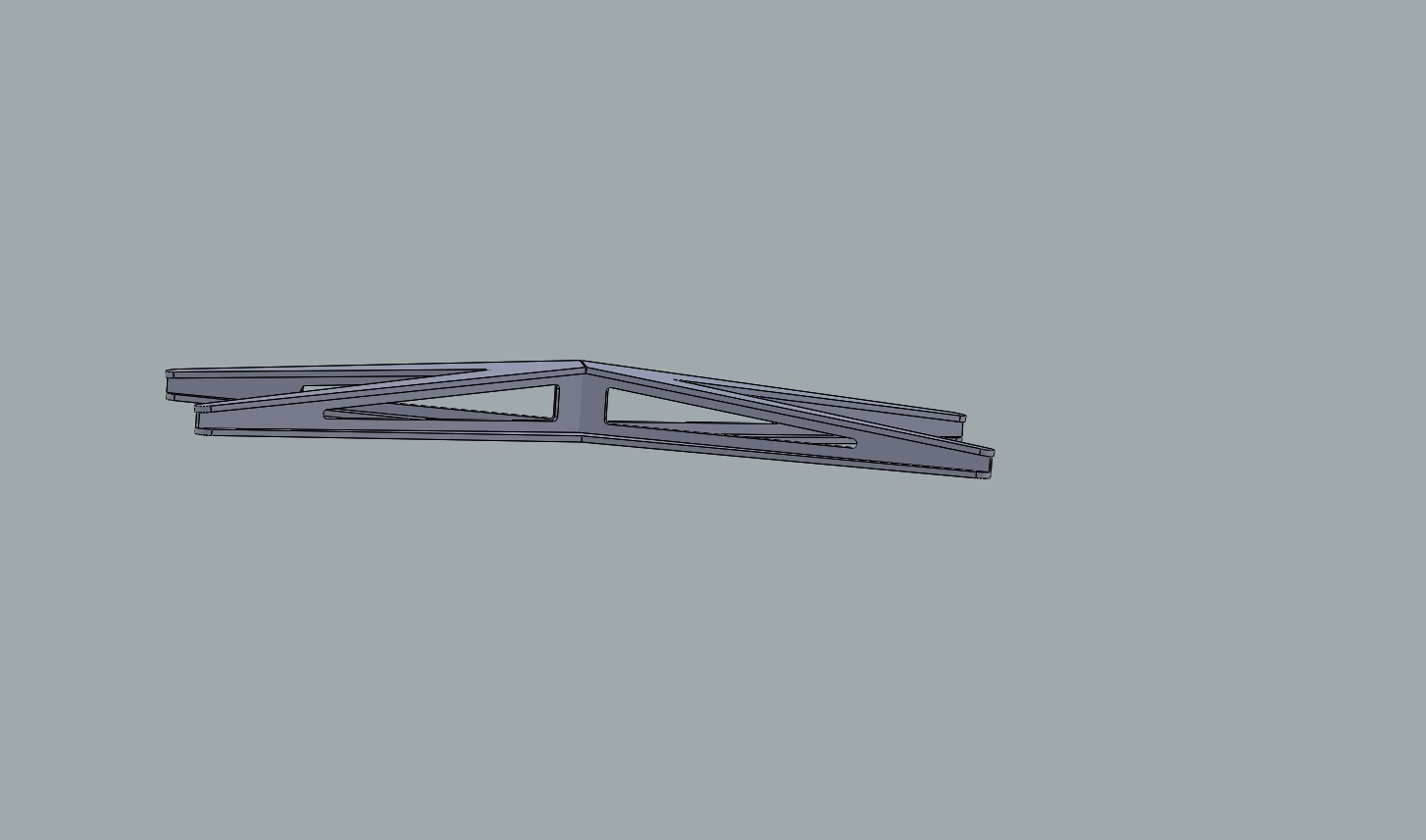

voici un croquis vite fait. Il faut y rajouter 4 chaines qui partent de chaque extrémité du X pour aller aux anneaux de levage du container
et un crochet au centre qui part vers la grue

Je cherche tout document ou info sur ce bidule pour en faire une reproduction moins approximative que les dessins publiés ici

merci pour votre aide

[stratus]

Il me semble que cela s'appelle un palonnier et plus spécifiquement un palonnier en croix.

Tu trouveras facilement des images sur la Toile.

[PIERRE]

JARRY l'avait reproduit et le vendait avec sa grue...
si je retrouve où j'ai pu la ranger, je te fais une photo!

[rasschaert]

Bonjour Jean-Luc,
Tu peux également utiliser les mots clés "Grue Griffet" dans ton moteur de recherche: ce palonnier semble en être assez indissociable...
avec un sujet sur le Forum LR Presse notamment illustré parc cette vue:

[stratus]

JARRY l'avait reproduit et le vendait avec sa grue...

Sa fameuse grue de quai, que j'ai ratée de peu (je me suis décidé juste après qu'il est jeté l'éponge en ce qui concerne le modélisme) ?

S'il avait la bonne idée de la produire de nouveau

[jld31250]

Salut et merci pour vos réponses rapides

Eeffectivement dés qu'on sait comment çà s'appelle, on trouve plus facilement des photos sur la toile

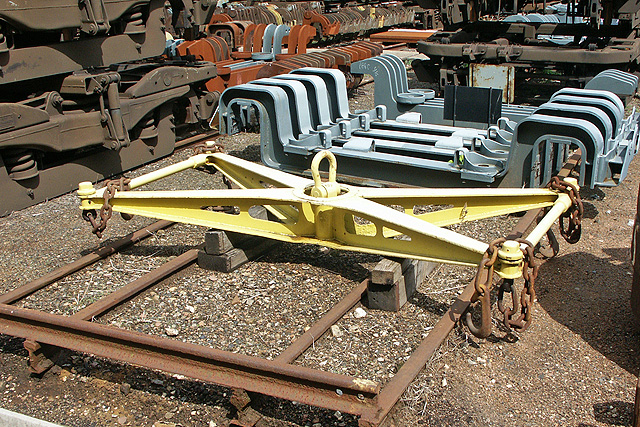

J'en retiens une qui permet particulièrement d'en appréhender la géométrie .

Griffet 1.jpg (293.37 Kio) Vu 1739 fois

M'en vais te redessiner tout çà du coup …

[jld31250]

Bonjour à tous; j'ai modifié le titre de ce post maintenant que je sais le nom de la chose..

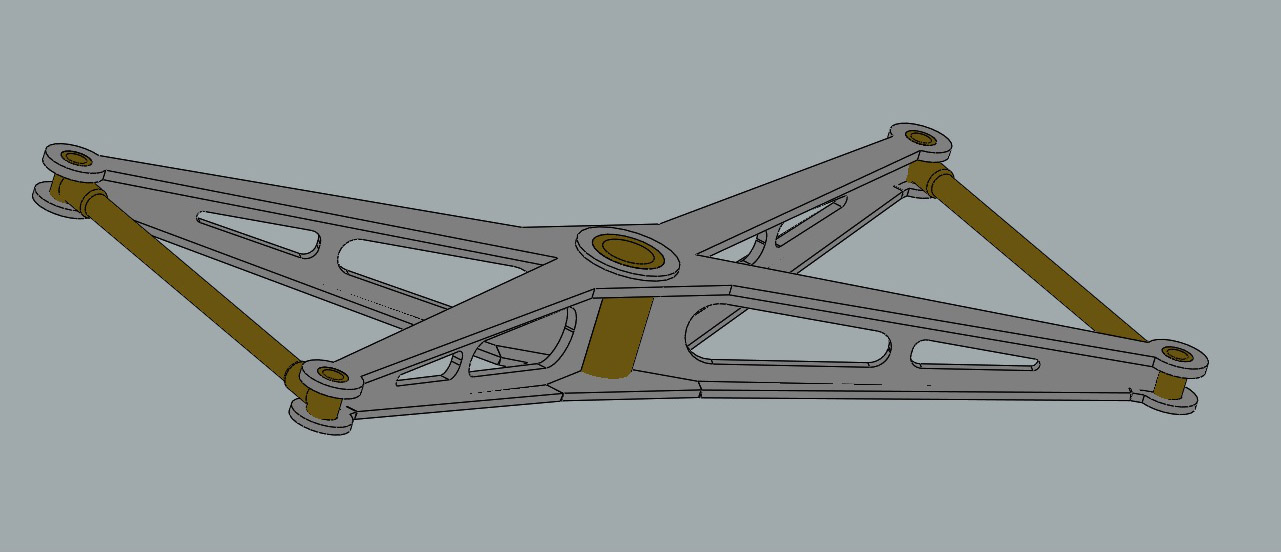

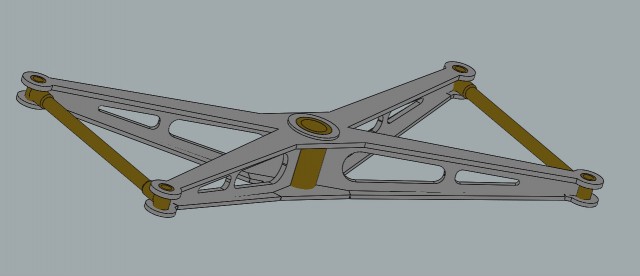

Du coup j'ai refait un petit dessin moins erroné (à comparer aux premières esquisses ..)

En fait il comporte une grosse simplification mais je vais tenter de le sortir en l'état avec du Plasticard.

Plaque Palonnier.PDF

(49.08 Kio) Téléchargé 305 fois

Une version plus fouillée nécessitera de la photodécoupe, ( peut être plus tard )

A+
