roue slater s et leurs site internet
-
- Junior
- Messages : 25
- Enregistré le : 11 oct. 2016, 00:42
- Localisation : ile de france
roue slater s et leurs site internet
Bonsoir tous le monde j ai besoin de votre aide je suis aller sur leurs site mais la surprise pour s y retrouver et y comprendre quelque chose
je chercer des roues en zero pour realisé une 231 g et son tender, j ai un ancien kit laiton et bronze mais en trois rails et donc passer en 2 rails
si quelqun a realisé une locomotive avec ces roues merci d avance de dire comment fonctionne ce site pour comprendre le diametre de roue nombre de rayon.
cordialement le capitole
je chercer des roues en zero pour realisé une 231 g et son tender, j ai un ancien kit laiton et bronze mais en trois rails et donc passer en 2 rails
si quelqun a realisé une locomotive avec ces roues merci d avance de dire comment fonctionne ce site pour comprendre le diametre de roue nombre de rayon.
cordialement le capitole
-
- Platinum
- Messages : 2458
- Enregistré le : 15 avr. 2008, 14:37
- A remercié : 24 fois
- A été remercié : 21 fois
Re: roue slater s et leurs site internet
Si vous conbnaissez le diamètre de votre roue et le nombre de rayon.
Vous avez spoke = rayon donc une roue 12 spoke c'est une roue 12 rayons

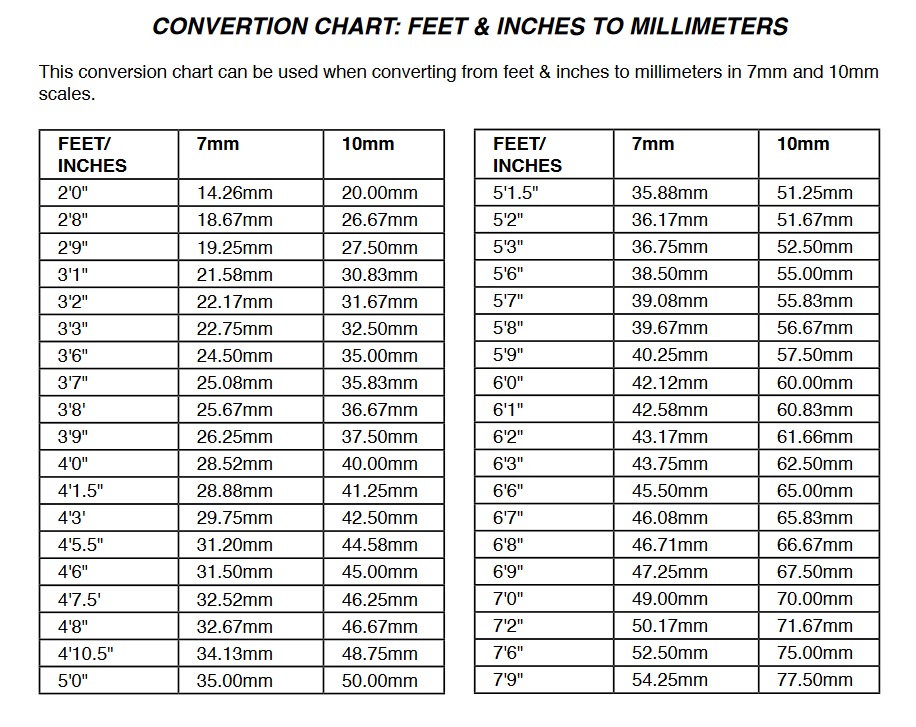

Pour le diamètre voici le tableau de correspondance
Donc si votre roue ramenée au 1/43eme pour nous le 7mm pour l’Angleterre fait par exemple 25mm il vous faudra une roue 3'7''
En espérant avoir été clair
Le tableau provient du site slater's
Vous avez spoke = rayon donc une roue 12 spoke c'est une roue 12 rayons

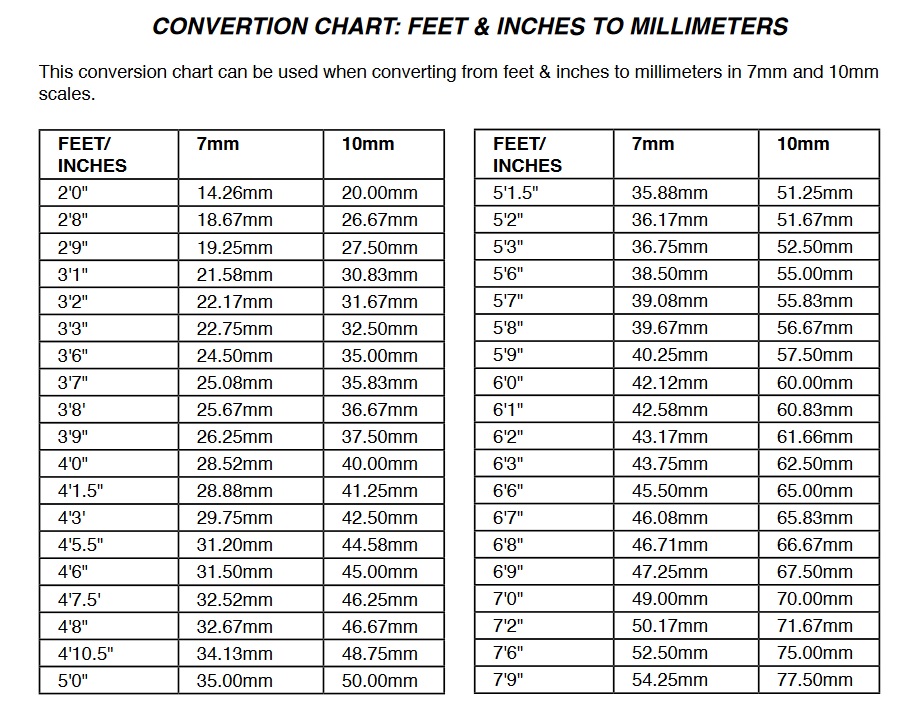

Pour le diamètre voici le tableau de correspondance
Donc si votre roue ramenée au 1/43eme pour nous le 7mm pour l’Angleterre fait par exemple 25mm il vous faudra une roue 3'7''
En espérant avoir été clair
Le tableau provient du site slater's
_________________________________________________________________________________________________________
Faire simple, Que du simple
Faire simple, Que du simple
-
- Platinum
- Messages : 608
- Enregistré le : 08 févr. 2013, 18:48
- A remercié : 5 fois
- A été remercié : 38 fois
Re: roue slater s et leurs site internet
En complément du tableau de tacot_pépère, voici un autre tableau établi par un modéliste allemand qui donne par référence Slater's la correspondance avec le diamètre réel.
C'est très pratique, même si toutes les références évoquées ne sont plus disponibles, et bien que notre ami n'ait pas pu faire toutes les mesures (références en rouge).
Prenons par exemple la référence 7824, en première ligne: la roue proposée par Slater's correspond à une roue réelle de 2 pieds (2 ft) réduite à l'échelle 1/43 (7mm/ft), soit 14mm de diamètre du produit, et on trouve ensuite à quel diamètre de roue réel exprimé en mm cela correspond au 1/45, au 1/44 et 1/43.5 ème.C'est très pratique, même si toutes les références évoquées ne sont plus disponibles, et bien que notre ami n'ait pas pu faire toutes les mesures (références en rouge).
-
- Platinum
- Messages : 2458
- Enregistré le : 15 avr. 2008, 14:37
- A remercié : 24 fois
- A été remercié : 21 fois
Re: roue slater s et leurs site internet
Merci pour ce document
_________________________________________________________________________________________________________
Faire simple, Que du simple
Faire simple, Que du simple
-
- Platinum
- Messages : 4594
- Enregistré le : 16 avr. 2008, 19:06
- Localisation : Amiens
- A remercié : 773 fois
- A été remercié : 108 fois
Re: roue slater s et leurs site internet
sympa!
PIERRE
Le NORD, le PLM, le Highland Railway et le LMS...
Délégué Régional Picardie-Nord-Pas-de-Calais
Membre 416 du Cercle du Zéro
Membre 11376 de la Gauge O Guild
Le NORD, le PLM, le Highland Railway et le LMS...
Délégué Régional Picardie-Nord-Pas-de-Calais
Membre 416 du Cercle du Zéro
Membre 11376 de la Gauge O Guild
-
