MODULOZERO : c'est la halte...

[Geb]

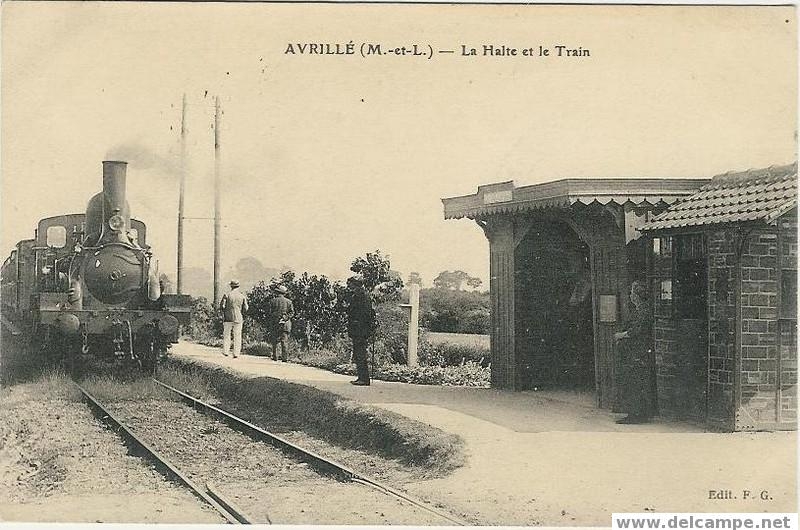

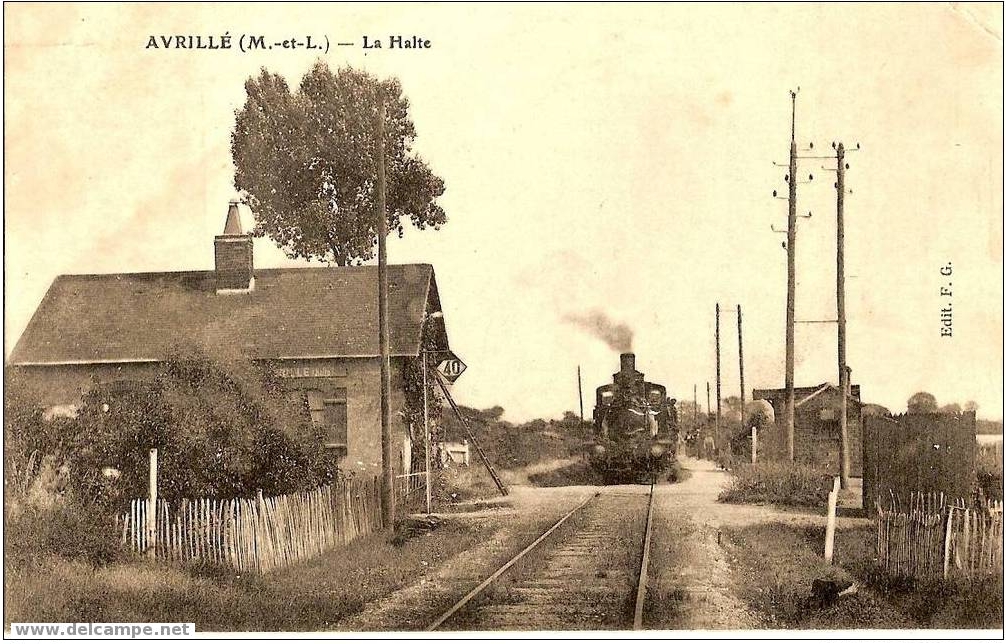

La halte que j'préfère, c'est la halte d'Avrillé : Sur la ligne d'Angers Segré .

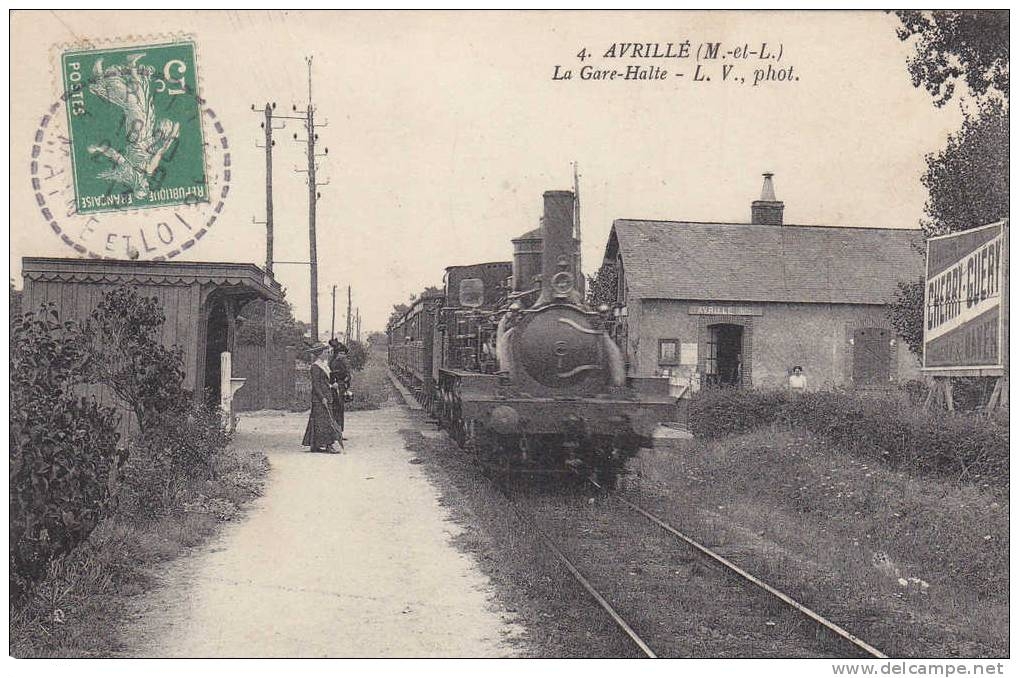

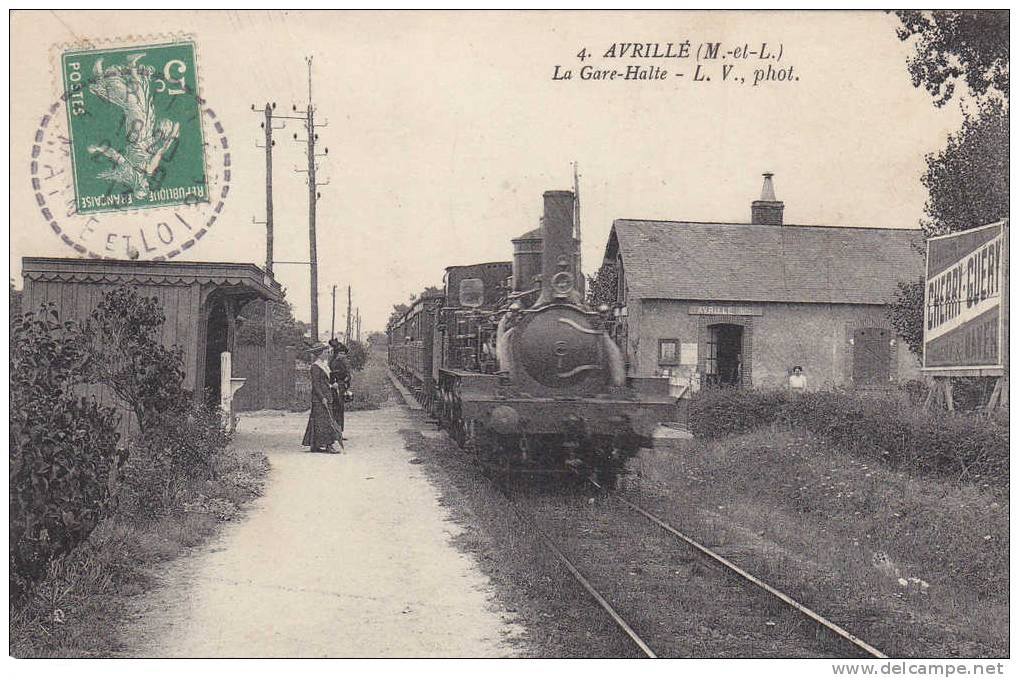

Venant de Segré

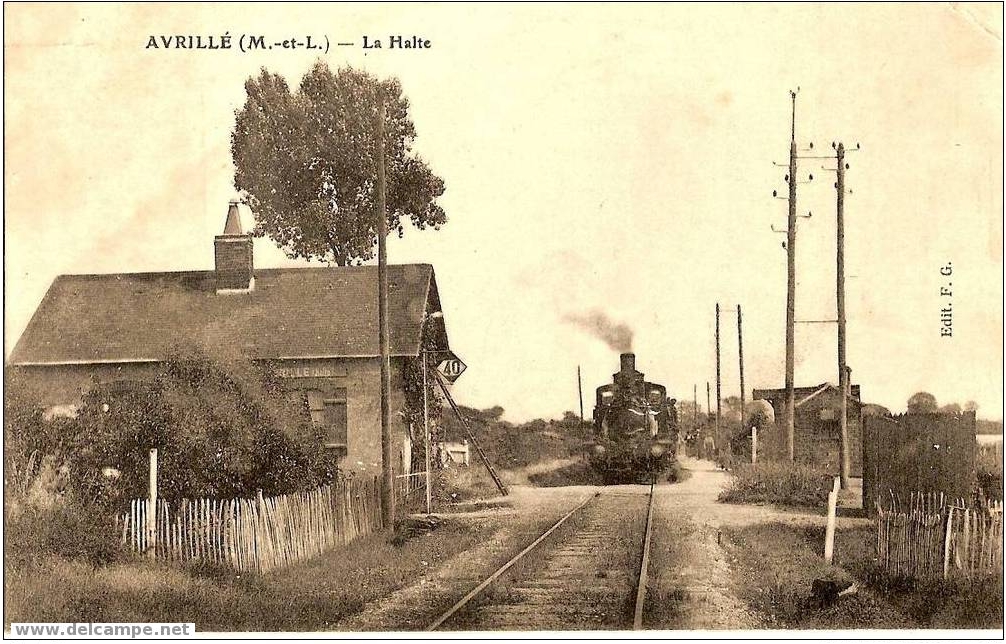

En amont du PN/halte

[Geb]

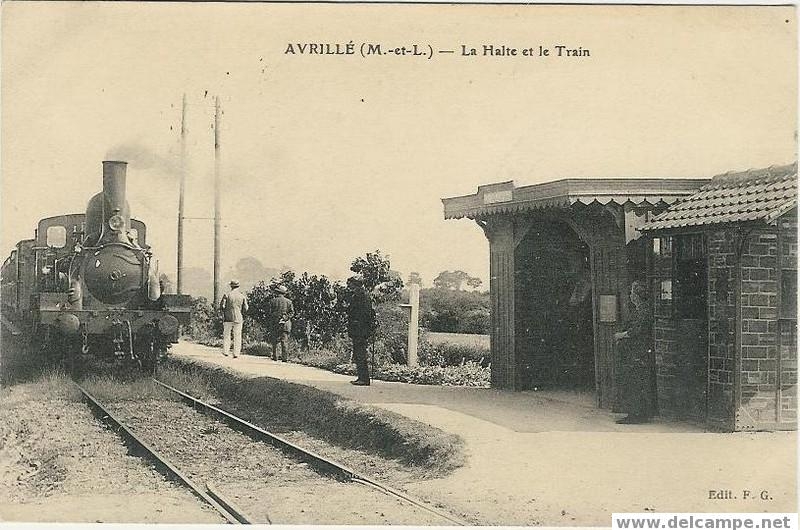

Gros plan sur la halte, la 120 série 700 du réseau de l'Ouest est partie d'Angers St serge

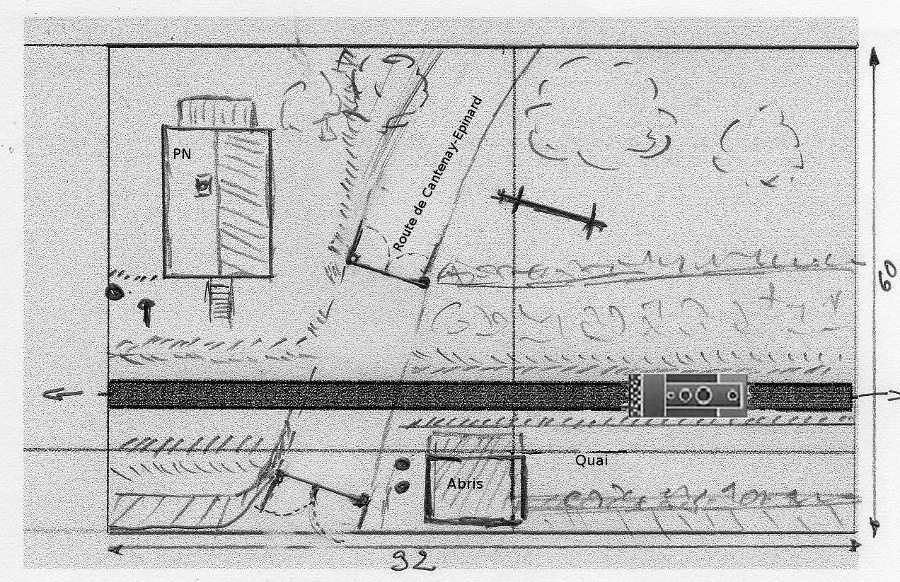

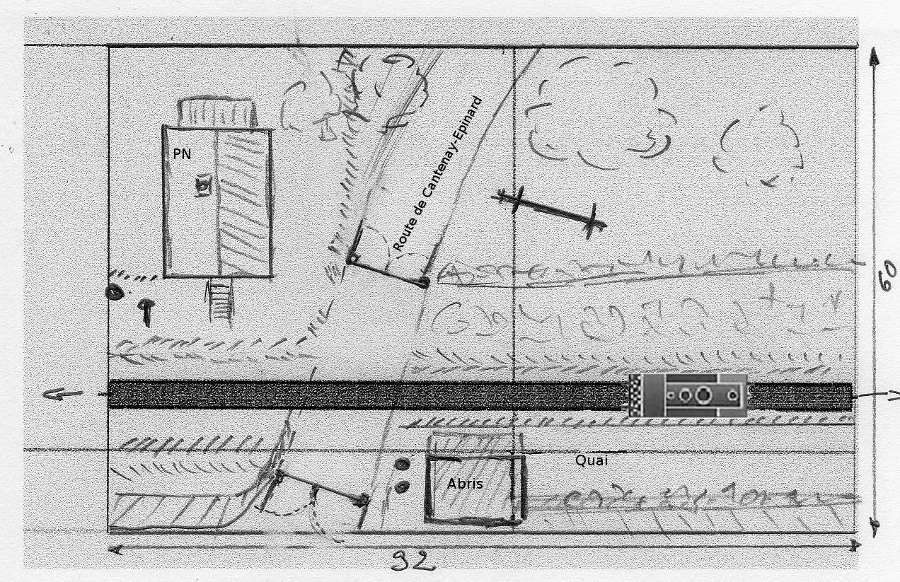

Voilà pour l'inspiration et voici le plan du Modulozéro que j'en ai tiré et qui me permettra (si tout va bien !) de participer au Ramma 2013 aux côtés de Tenwheel et de Mimiche...

Le module sera en fait un peu plus long que sur le plan : 110/120 cms

A suivre

[mimiche77]

Par contre, si je puis me permettre:

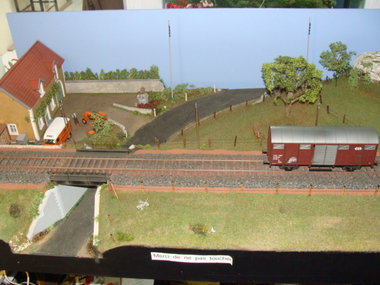

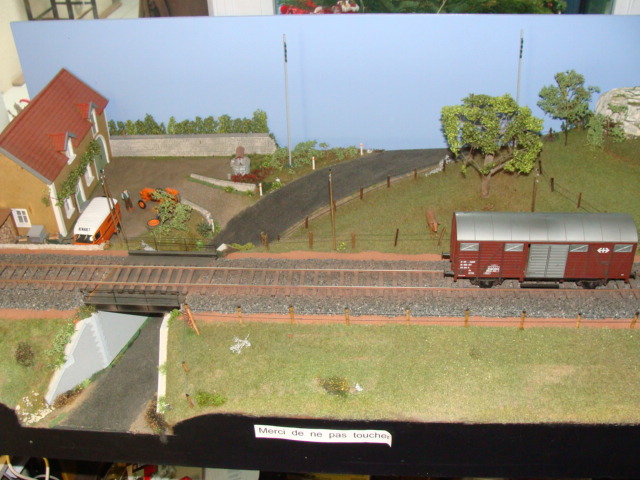

Pour éviter une similitude trop grande avec le mien (de modulozéro) je te suggère de faire un "mirroir" de ton plan c'est à dire le bâtiment du PN à droite du module et la route orientée Nord-Ouest/Sud-Est au lieu de Nord-Est/Sud-Ouest.
Mais ce n'est qu'un suggestion !!
Cela dit je sors le pliant, les graines et de quoi me rafraichir (quoiqu'en ce moment ... ) et je m'installe !

[Geb]

Ok, je vois ça...

[Geb]

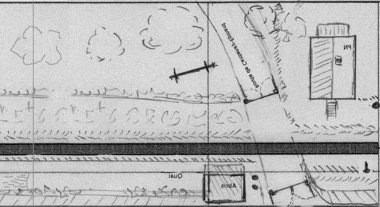

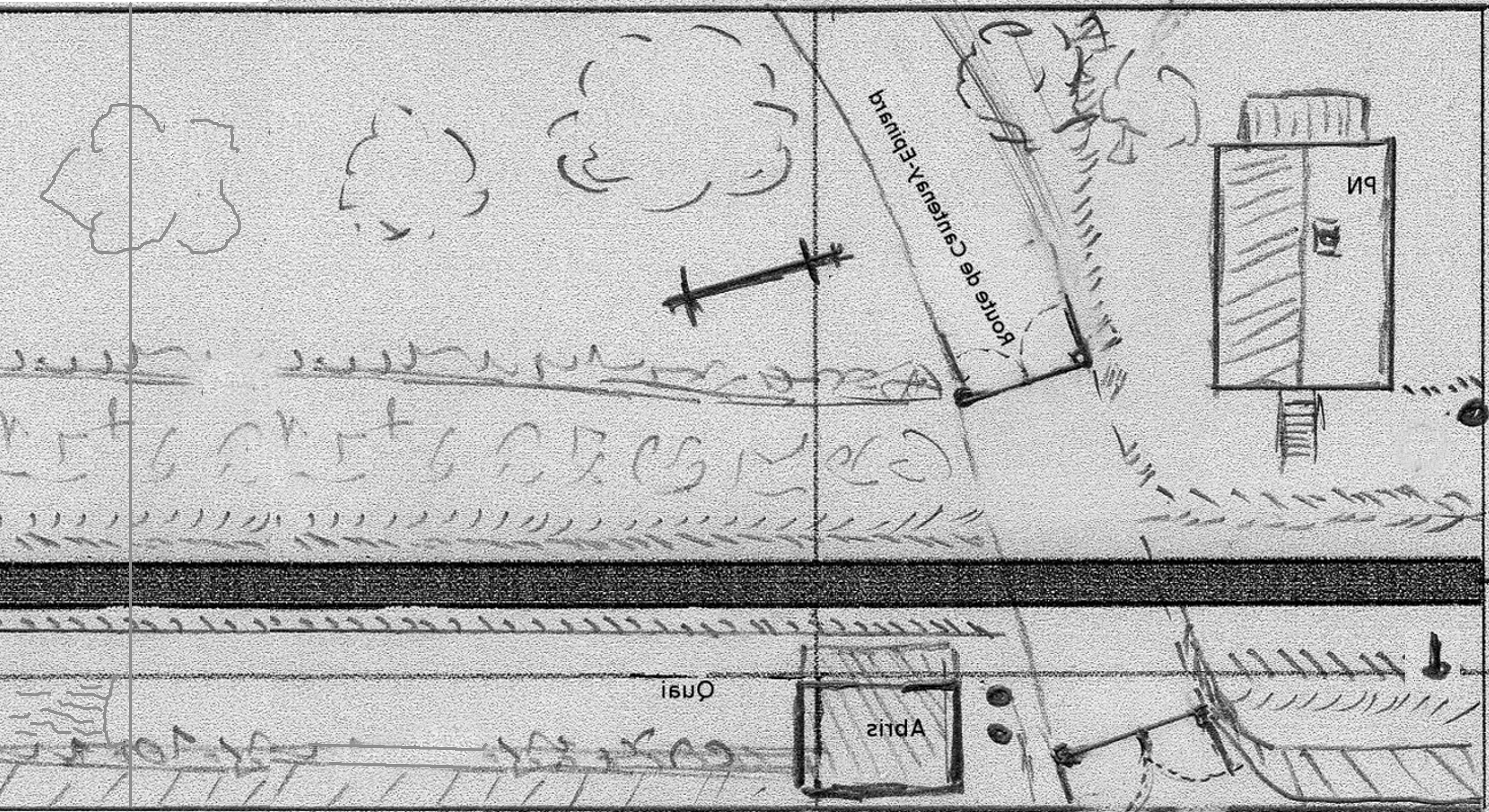

En miroir, ça donne ça :. Ca me fait un peu drôle mais je m'étais habitué à l'autre plan...
Après il faut voir peut être l'agencement des différents modules.

( j'en ai profité pour rallonger un peu à 110 cms)

[mimiche77]

Parfait !
Comme cela cela fera le pendant du mien !

[tacot_pépère]

Je m'installe aussi..
Un seul conseil... Il faut faire simple. C'est vrai que vue de dessus cela faisait le même tracé que mimiche77.

[Geb]

Merci : les conseils je vais en avoir besoin !! Simple : c'est aussi mon objectif surtout pour un 1er module.
Tiens un deuxieme conseil au niveau de la menuiserie, que faut il sous la voie ? une planche ou un matériau isolant ? bords bisautés ? Quelle épaisseur ?

[mimiche77]

Les deux mon général !!
Une planche support , le module lui même en quelque sorte, (CTP de 8 ou 10 mm, entretoisé si c'est du 8mm), recouverte d'un matériau isolant biseauté sur les bords, c'est plus joli, encore qu'en VNS ce ne soit pas obligatoire vu "l'épaisseur" du ballast !!

Cela peut être du dépron ou ce que l'on met sous les parquets flotants (je ne sais pas le nom). Dans ce dernier cas, il est impératif de l'imperméabiliser (peinture glycéro ou Gesso) sur toutes les faces devant recevoir le ballast (c'est surtout la colle qui rendrait ce matériau dur comme du bois.
Autre impératif, à mon sens: aux extrémités du module, la voie doit être fixée sur un matériau stable (du bois par exemple, afin qu'elle soit fixée rigidement.
Au début, je laissais le dépron jusqu'aux extrémités, j'ai vite changé d'avis ...

Pour l'épaisseur de tout cela, regarde dans les spécifications "Modulozéros" tout est indiqué page 5.
Ce qu'il faut respecter c'est:
-Pour l'aspect visuel (aux extrémités en tout cas), la hauteur du plan de roulement par rapport au "sol" du module (16mm). C'est un peut fort, je le reconnais, mais je voulais assurer la compatibilitéb avec les "Modules 4000" du cercle du zéro.
-Pour l'espect fonctionnel, la cote de position des trous de fixation par rapport à ce plan de roulement (70mm).

Voili voilou, bonne menuiserie
A+

[Geb]

Merci de ta réponse.

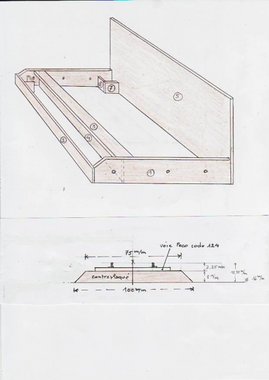

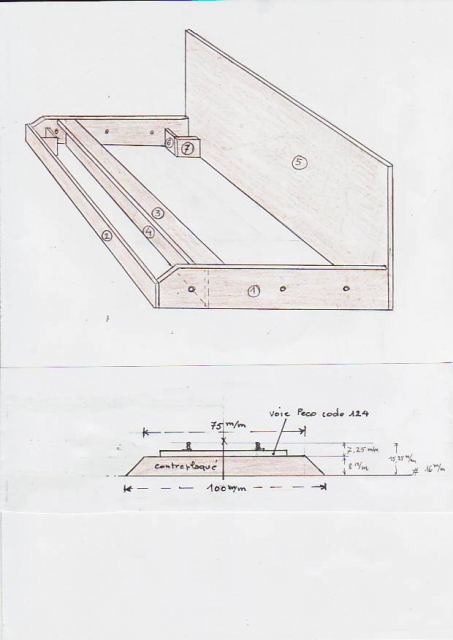

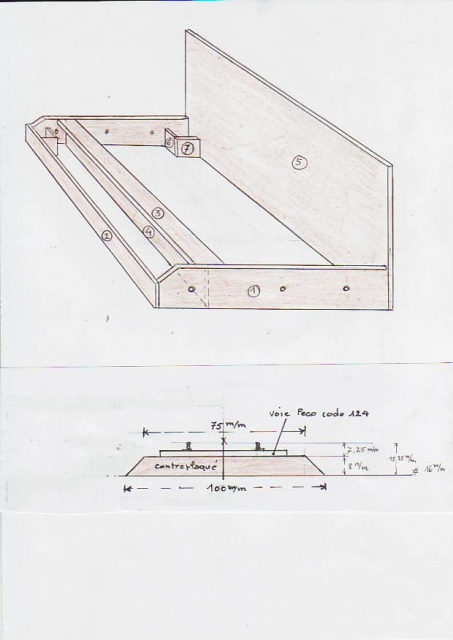

Donc comme sur le dessin : n°4 sur chant (ep = 10mm), n°3 à plat (ep 10mm) et par dessus la semelle ballast en bois (ou dépron + bois ds les bouts) ép 8mm.
Est ce que sur vos modules, la semelle est biseautée ? histoire d'assurer la continuïté ?
