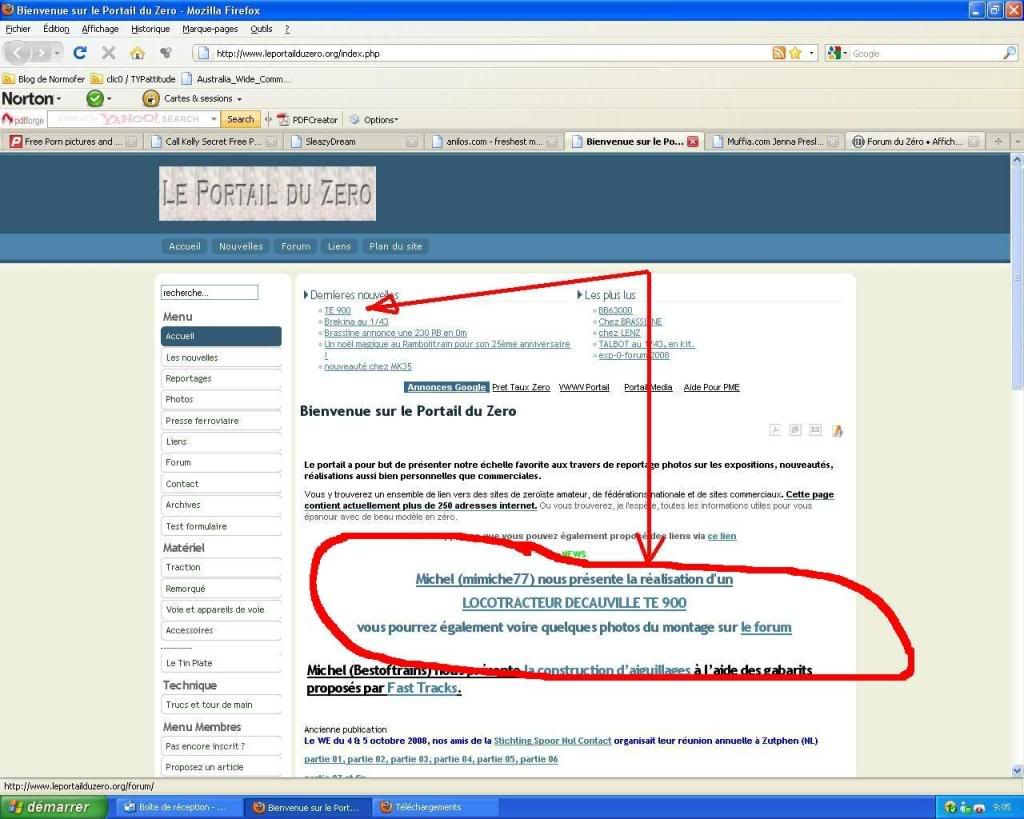

ci -après comme indiqué sur le portail quelques photos de l'avancement de ce petit locotracteur.
La suite au fur et à mesure de l'avancement.
Si vous avez des commentaires (constructifs
) ainsi que des suggestions ne vous privez pas !!A bientôt
(Si vous ne voyez pas la zone adhérent, mettez à jour vos coordonnées CDZ dans le Panneau de l'Utilisateur et prévenez l'admin)
TE 900
-
mimiche77
- Platinum
- Messages : 3142
- Enregistré le : 02 juin 2008, 10:03
- Localisation : France; Seine et Marne
- A été remercié : 13 fois
TE 900
Bonjour à tous,
ci -après comme indiqué sur le portail quelques photos de l'avancement de ce petit locotracteur.
La suite au fur et à mesure de l'avancement.
Si vous avez des commentaires (constructifs ) ainsi que des suggestions ne vous privez pas !!
A bientôt
ci -après comme indiqué sur le portail quelques photos de l'avancement de ce petit locotracteur.
La suite au fur et à mesure de l'avancement.
Si vous avez des commentaires (constructifs
) ainsi que des suggestions ne vous privez pas !!A bientôt
- Fichiers joints
-

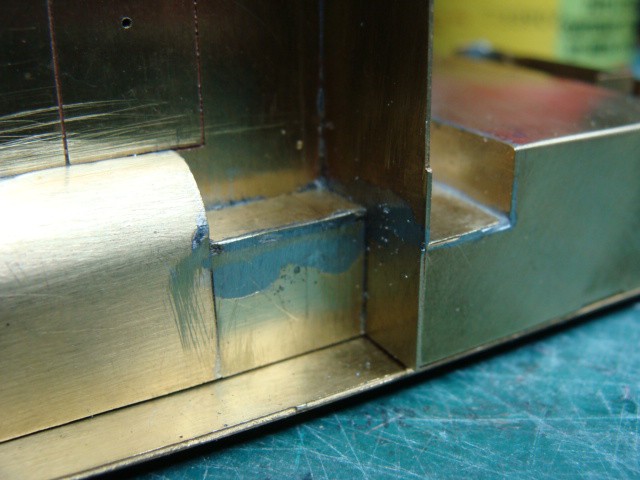

- Marchepieds après modifications:
allongement de la face avant de cabine;
marche intermédiaire en deux morceaux (intérieure et extérieure).
De cette façon il y a deus sous ensembles bien distincts: la superstructure (capots AV et AR + cabine) et le plancher de cabine permettant ainsi l'aménagement de cette dernière sans (trop) de difficultés) - DSC02456 [640x480].JPG (74.24 Kio) Vu 7071 fois
-

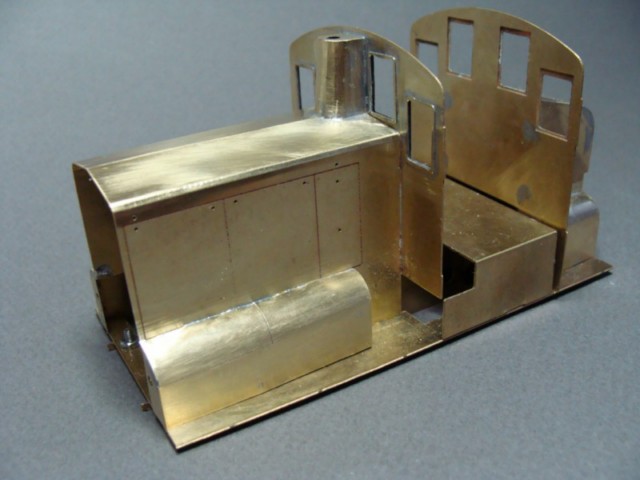

- La superstructure arrive (les premières modifications ausi !!! ) les marchepieds vont être modifiès (voir photo suivante)
- DSC02433 [640x480].JPG (59.23 Kio) Vu 7071 fois
-

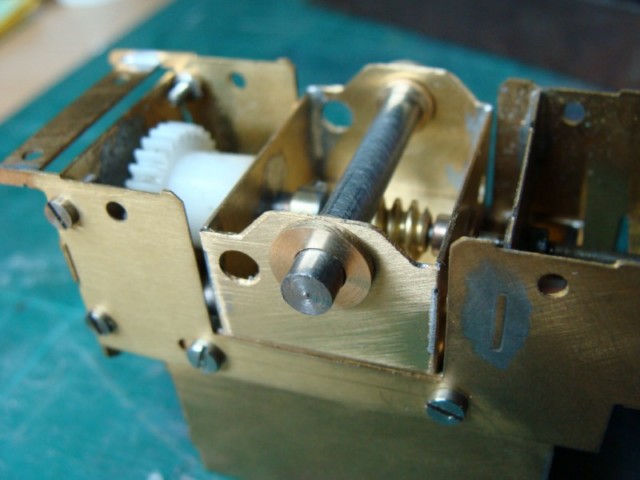

- Vue de dessous du support d'eesieu palonnant
- essieuoscillant1 [640x480].JPG (60.86 Kio) Vu 7071 fois
-

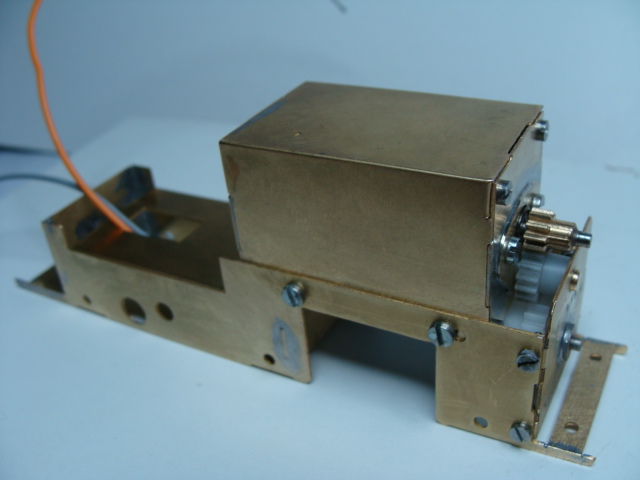

- Premier jus du châssis; agréable surprise tout est OK sans erreurs (ça va venir !!!!!). On voit, sur cette photo, le "compartiment moteur" et l'emplacement du support d'essieu palonnant à l'avant.
- chassis1.JPG (87.54 Kio) Vu 7071 fois
-

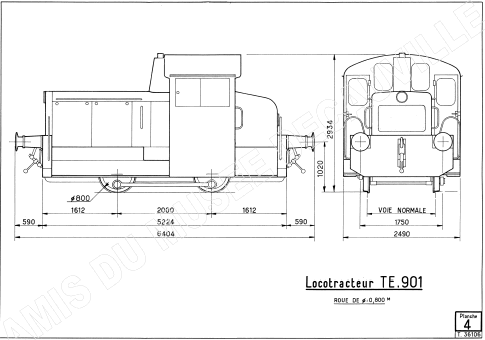

- Le point de départ:
diagramme DECAUVILLE trouvé sur le site du même nom - Diagramme TE90.gif (20.7 Kio) Vu 7071 fois
-
jossebe2000
- Li p'tit crollé
- Messages : 1712
- Enregistré le : 15 mars 2008, 09:42
Re: TE 900
Bonjour,
ci -après comme indiqué sur le portail quelques photos de l'avancement de ce petit locotracteur.
Je n'ai pas trouvé....c'est ou? en tous les cas c'est bien parti
Sera t' il digitalisé ?
Bravo et bonne suite
ci -après comme indiqué sur le portail quelques photos de l'avancement de ce petit locotracteur.
Je n'ai pas trouvé....c'est ou? en tous les cas c'est bien parti
Sera t' il digitalisé ?
Bravo et bonne suite
-
jossebe2000
- Li p'tit crollé
- Messages : 1712
- Enregistré le : 15 mars 2008, 09:42
Re: TE 900
un peu déçus sur ce coupsAladin a écrit :Bonjour,
ci -après comme indiqué sur le portail quelques photos de l'avancement de ce petit locotracteur.
Je n'ai pas trouvé....c'est ou? en tous les cas c'est bien parti
Sera t' il digitalisé ?
Bravo et bonne suite
-
mimiche77
- Platinum
- Messages : 3142
- Enregistré le : 02 juin 2008, 10:03
- Localisation : France; Seine et Marne
- A été remercié : 13 fois
Re: TE 900
Bonjour
Les photos sont en début de post
Pour la digitalisation, il y a (sous le petit capot) un support pour l'interface NEM est au moins prévu.
Quelqu'un aurait-il une suggestion pour le décodeur à mettre là dedans ?? (et les dimentions....)
J'en profite pour mettre une photo du proto en plexiglas de la plaque de tamponement (pratique, on voit a travers si ça coince
En l'occurance, c'est plutot un jeu excessif avec le capot
Je retourne aux plans
A bientôt
Les photos sont en début de post
Pour la digitalisation, il y a (sous le petit capot) un support pour l'interface NEM est au moins prévu.

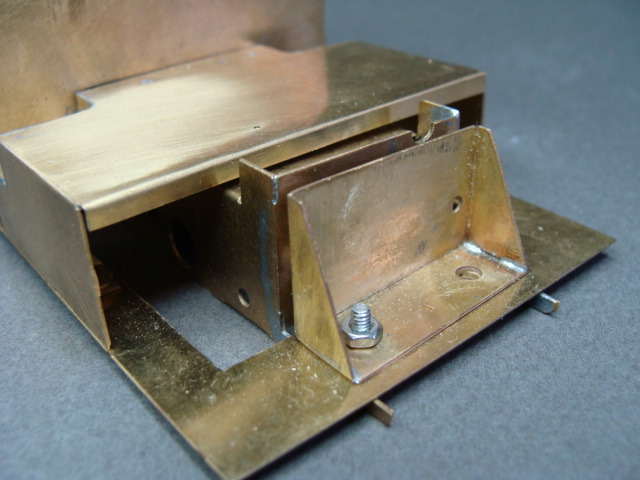

- Le support d'interface NEM c'est cette sorte d'équerre verticale
- DSC02459.JPG (102.04 Kio) Vu 6722 fois

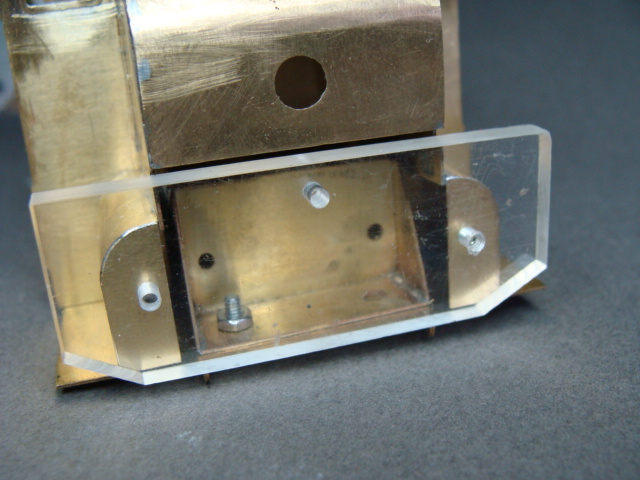

J'en profite pour mettre une photo du proto en plexiglas de la plaque de tamponement (pratique, on voit a travers si ça coince
- Plaque de tamponnement
- DSC02460.JPG (114.81 Kio) Vu 6722 fois
Je retourne aux plans A bientôt
Re: TE 900
Le projet a bien avancé,. Peux tu mettre des photos de l'essieu palonnant ....ce sera plus facile que de faire de grands discours pour en expliquer le principe.
MLM
MLM
-
mimiche77
- Platinum
- Messages : 3142
- Enregistré le : 02 juin 2008, 10:03
- Localisation : France; Seine et Marne
- A été remercié : 13 fois
Re: TE 900
Bonjour mlm

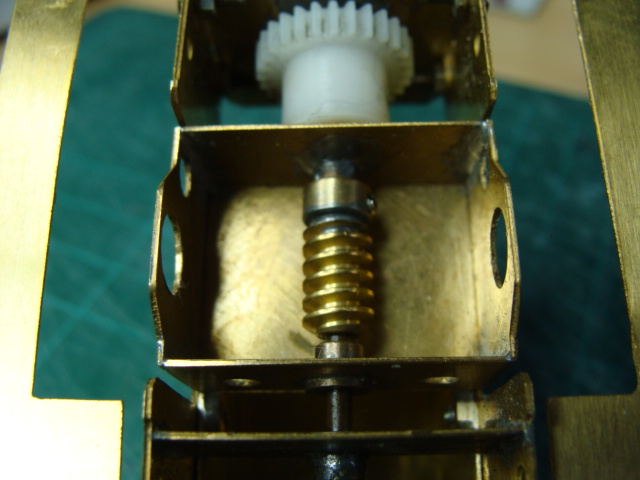

Une photo de l'essieu palonnant est en début du sujet.
Le principe en est simple:
l'essieu est monté dans un "U" pivotant autour d'un axe qui est en même temps l'abre de transmission.
Comme cette dernière se fait par vis sans fin, la roue dentée (fixée sur l'essieu) tourne autour de la VSF en gardant l'entr'axe constant.
Sur cette autre photo, on voit bien l'arbre de transmission (monté sur des paliers bronze Octant )servant également d'axe de pivottement.
Au sujet de ces paliers, quelqu'un aurait-il des infos sur le type de lubrifiant à utiliser, et surtout, y il a-t-il des lubrifiants déconseillés pour ce type de matériau.
Une photo de l'essieu palonnant est en début du sujet.
Le principe en est simple:
l'essieu est monté dans un "U" pivotant autour d'un axe qui est en même temps l'abre de transmission.
Comme cette dernière se fait par vis sans fin, la roue dentée (fixée sur l'essieu) tourne autour de la VSF en gardant l'entr'axe constant.
- Essieu palonnant
- DSC02492.JPG (102.6 Kio) Vu 6635 fois
Au sujet de ces paliers, quelqu'un aurait-il des infos sur le type de lubrifiant à utiliser, et surtout, y il a-t-il des lubrifiants déconseillés pour ce type de matériau.
-
jossebe2000
- Li p'tit crollé
- Messages : 1712
- Enregistré le : 15 mars 2008, 09:42
Re: TE 900
Bonjourmimiche77 a écrit : Au sujet de ces paliers, quelqu'un aurait-il des infos sur le type de lubrifiant à utiliser, et surtout, y il a-t-il des lubrifiants déconseillés pour ce type de matériau.
il faut savoir si c'est des paliers auto-lubrifiant et là rien à mettre.
pour des palier normaux, j'utilise de l'huile fine pour machine à coudre
pour les engrenages, j'utilise simplement la graisse ROCO
Re: TE 900
Dans l'aéronautique on utilise de la graisse silicone pour les petite méca
J'en avais trouvé à l'Roy Merluch
A+
J'en avais trouvé à l'Roy Merluch
A+
