Projet deux modules

[Wandrille]

C'est vraiment pas mal, bien plus discret.

[marcou 33]

Bonjour, 187Paultrains,

il serait judicieux de montrer comment tu procèdes, cela peut intéresser plusieurs personnes.
C'est bien fait et le rendu est formidable.
Bonne continuation dans ton projet.

Cordialement à tous, Marcou.

[BR33]

Bonjour,

Un petit détail venant d'une expérience personnelle !

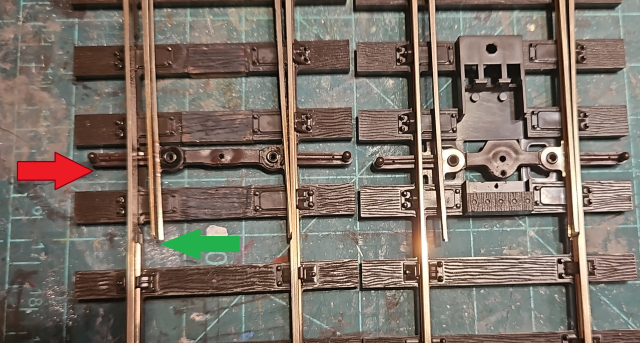

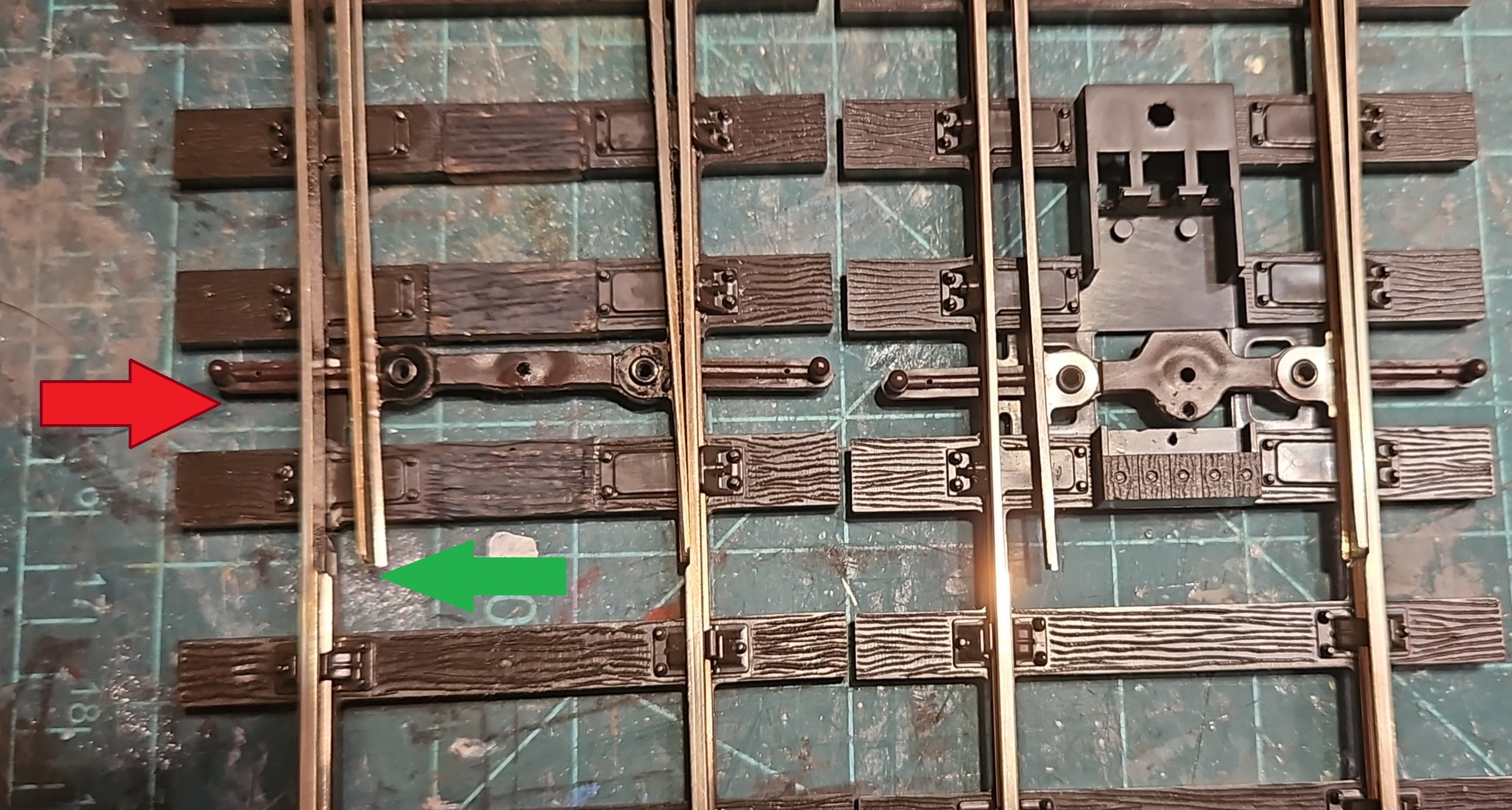

En sortant le "moteur" central, la liaison entre les deux rails prend du jeu (flèche rouge !)

Ensuite, l'articulation du rail en "travaillant " a tendance à sortir de son "articulation" et le rail mobile ne porte plus là ou il devrait (flèche verte)

Il faut recréer un guide ou mettre un petit ressort qui ramène la liaison vers la pointe. Les rails mobiles ne sortiront plus de leurs articulations.

Perso j'ai mis une vis inox de Dia 1.2 qui traverse le "sol" et qui agit grâce à un servo moteur et un petit ressort qui plaque les rails mobiles.

Allez .... la suite

[187paultrains]

Merci Wandrille, Marcou 33 et BR33.

Alors, Marcou, j'ai peut-être le temps de faire une petite vidéo cette fin de semaine (fds), sinon j'ai une ou deux photos et je fournirai des explications. Partisan du moindre effort, je ne voulais pas de traverses 3d et je voulais garder les traverses Peco. Donc, je penche là-dessus cette fds pour proposer/diffuser ma façon de faire.

BR33, je pense avoir cerné le problème que tu soulèves. Je vois bien qu'au niveau des éclisses retenant les lames, il y a désormais du jeu. Je sais par contre, que je vais utiliser des Tortoises (il m'en reste) pour motoriser l'aiguillage. Si je plie légèrement la tige reliant le moteur à l'aiguille, vers le coeur de l'aiguille, ça jouera le rôle du ressort d'origine. As-tu déjà essayé ça ? Est-ce que ça tient dans le temps ?

Des nouvelles bientôt.

[pelican]

Je crois qu'il n'y a pas besoin de plier la tige pour que le Tortoise plaque l'aiguille !
J'en ai utilisé en On30, sur des aiguillages Peco, il faut retirer le ressort qui plaque les lames pour utiliser les Tortoise, et je n'ai jamais eu de soucis pour les manœuvres !
Le dernier Tortoise a été posé sur le réseau du Pérou et fonctionne parfaitement après moultes expos !

[187paultrains]

Bonjour à tous,
Enfin les belles températures (sans pluie) ! J'ai enregistré, la fds passée, l'opération de modification des trois traverses de l'aiguille Peco 124, et la vidéo dure 1 heure 40, brut. Cette opération peut se compléter en une grosse heure. Cependant, il faut trier, couper, modifier, etc. la vidéo avant de vous la présenter, et ça, c'est long. Peut-etre serait-il plus judicieux de partager des photos issues de la vidéo.
Bref, en attendant et si possible, j'aimerais diffuser la vidéo de Graham Plowman qui m'a inspiré à entreprendre ce projet. Ceci est pertinent pour tous ceux qui désirent rendre leurs aiguilles électrofrog compatibles avec le numérique. En outre, c'est du zéro :

[pelican]

... mais 55 minutes de vidéo ... c'est un peu long ...
Je regarderais quand j'aurais le temps ..

[marcou 33]

bonjour a tous ,bonjour187 Paultrains,

très bonne vidéo ah!!! ces anglais ils sont fortiches

merci pour l'explication en vidéo
bonne continuation dans ton projet

cordialement Marcou

[fabricehecquet]

Merci pour cette vidéo très intéressante

[187paultrains]

Merci à vous. Finalement, je vais plutôt vous expliquer ce que j'ai fait pour modifier les trois traverses, plutôt qu'éditer ma longue vidéo.
Tout d'abord, après avoir mis mes lunettes et masque de protection, j'ai eu besoin d'un exacto, d'un morceau de papier sablé fin et de mon Dremel. Il faut aussi retirer le couvercle du boîtier qui cache le ressort, ainsi que le ressort.

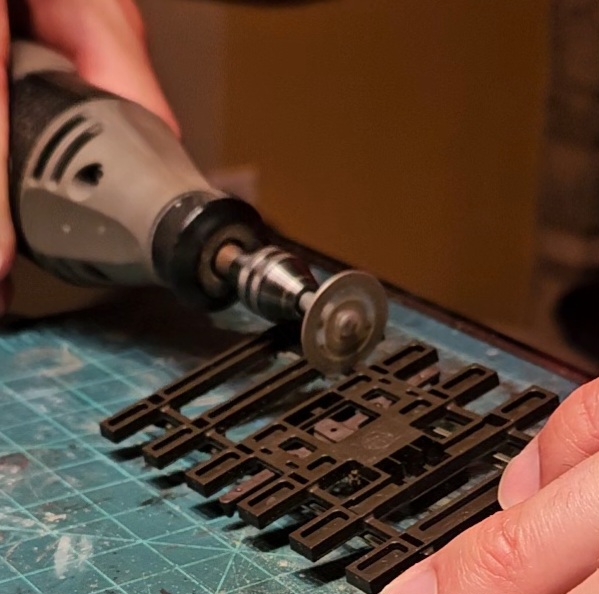

Ensuite, il faut découper le bloc des trois traverses où se trouve le boîtier disgracieux (au Dremel dans mon cas) :

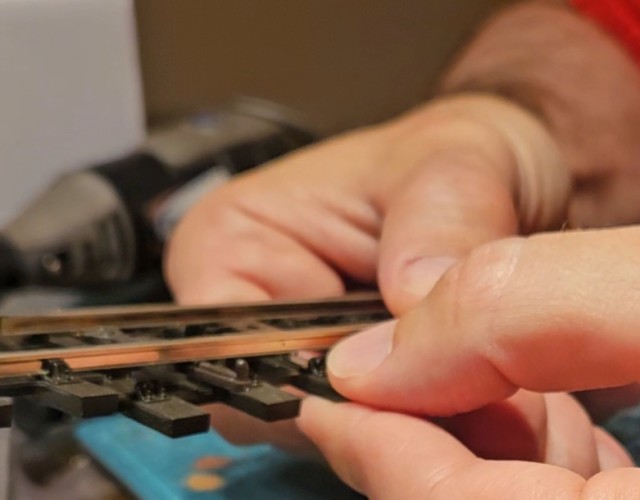

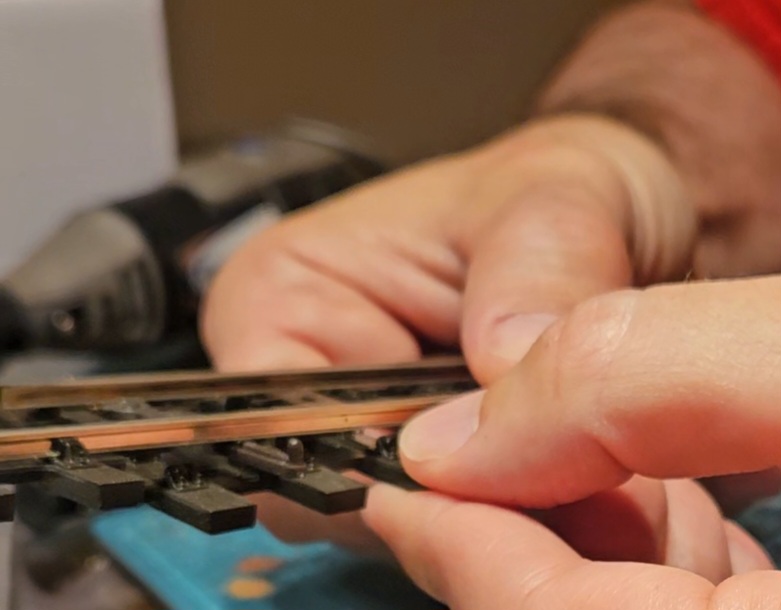

Il suffit alors de déclipser un côté à la fois le morceau découpé :
La suite bientôt.
