Re: SRE
A titre perso je sors de génie électrotech' et ... je ne sais pas trop quoi en penser !
Et ce n'est pas que ça soit inintéressant, bien au contraire. Mais je me demande si vu le prix des composants ça ne vaudrait pas le coût d'acheter tout prêt ?
Et ce n'est pas que ça soit inintéressant, bien au contraire. Mais je me demande si vu le prix des composants ça ne vaudrait pas le coût d'acheter tout prêt ?
- Les trains à l'échelle Zéro sont vraiment les meilleurs.
- Zéro incertitude là-dessus !
Sheldon Cooper
- Zéro incertitude là-dessus !
Sheldon Cooper
- cdz183
- Platinum
- Messages : 5043
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 178 fois
- A été remercié : 180 fois
Re: SRE

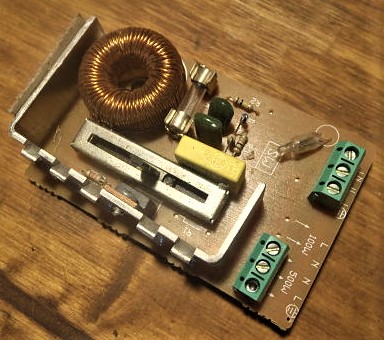

Pour dévolter le primaire, j'avais choisi (horrible détail) d'utiliser un gradateur (ou variateur) pour lampe halogène et ce, pour 3 raisons :
- ils étaient dispos à l'époque dans toutes les GSB (grandes surfaces de bricolage)
- ils supportaient 400 à 500 W (soit une à 2 ampoules crayons halogènes), voire plus ...
- ils coûtaient moins de 10 € dans leur version à commande au pied avec un potentiomètre linéaire et un voyant de mise sous tension.

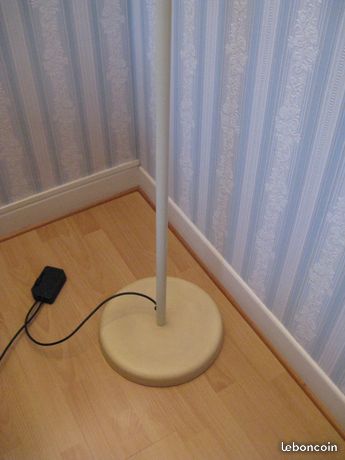

Problème : avec la chasse aux ampoules à incandescence, puis aux halogènes, ce type de matos a quasiment disparu du commerce. L'idéal serait désormais d'en récupérer un en achetant dans les brocantes et autres bric à brac ou sur le bon coin un lampadaire halogène complet avec son gradateur à pied pour quelques euros (la partie haute du lampadaire vous fera une belle lampe de travail … et un chauffage d'appoint en hiver !).
Attention, il ne faut en AUCUN CAS utiliser un variateur pour perçeuse ou autre moteur tournant (charge inductive) car ils grillent instantanément. Seuls les variateurs pour halogènes supportent des charges résistives.
- ils étaient dispos à l'époque dans toutes les GSB (grandes surfaces de bricolage)
- ils supportaient 400 à 500 W (soit une à 2 ampoules crayons halogènes), voire plus ...
- ils coûtaient moins de 10 € dans leur version à commande au pied avec un potentiomètre linéaire et un voyant de mise sous tension.
Problème : avec la chasse aux ampoules à incandescence, puis aux halogènes, ce type de matos a quasiment disparu du commerce. L'idéal serait désormais d'en récupérer un en achetant dans les brocantes et autres bric à brac ou sur le bon coin un lampadaire halogène complet avec son gradateur à pied pour quelques euros (la partie haute du lampadaire vous fera une belle lampe de travail … et un chauffage d'appoint en hiver !).
Attention, il ne faut en AUCUN CAS utiliser un variateur pour perçeuse ou autre moteur tournant (charge inductive) car ils grillent instantanément. Seuls les variateurs pour halogènes supportent des charges résistives.
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
- cdz183
- Platinum
- Messages : 5043
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 178 fois
- A été remercié : 180 fois
Re: SRE
Si tu fais fabriquer un transfo spécial de puissance à plusieurs secondaires très bas voltage ( 1,5/3/4,5...) ou au contraire à plusieurs primaires ( 230/400/600 ...), je pense comme toi que ça ne vaut pas le coup. Ce que je propose est moins polyvalent mais incomparablement moins cher car n'utilisant que des composants courants. Je ferai de toute façon le ticket de caisse réactualisé "2019" !
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
- cdz183
- Platinum
- Messages : 5043
- Enregistré le : 12 févr. 2016, 16:12
- Localisation : Bourgogne - Auxerre (89)
- A remercié : 178 fois
- A été remercié : 180 fois
Re: SRE
Nan, de l'intérêt du "faites-le vous-même" versus l'achat d'un matériel commercial
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Région 2 époque 3 (56-64) : brique et vapeur !
-
- Platinum
- Messages : 650
- Enregistré le : 19 févr. 2015, 20:23
- A remercié : 11 fois
- A été remercié : 75 fois
Re: SRE
Plusieurs avis, mais c'est mon avis comme dirait....
Je viens de réparer la sre d'un monteur connu de Dordogne. Sre du commerce avec un transfo torique. Le variateur... il m'a fallu chercher un peu. Conrad et j'ai pris le plus cher 3000 w module tout monté moins de 7 euros.
En attendant il utilise la mienne et rejoins mon avis : un transfo avec tres basse tension au secondaire et d'énormes fils.... 1volt ou 2 suffisent et en plus il n'y a pas d'etincelage donc pas de marquages de la tôle si on bouge. Résultat on appui sur la pédale et on déplace pour faire une soudure longue. Defautssss près de 5 kg et beaucoup de chose fait main : des câbles pas faciles à trouver (souples 4mm câble de hp pour voitures chez Leroy) et pas de fiches mais des boulons laiton de 10 (oui 10mm)
Caisse : boite a outils plastique bas de gamme, dans laquelle je peux mettre les cables. Intensité environ 100A.
Bon courage
Je viens de réparer la sre d'un monteur connu de Dordogne. Sre du commerce avec un transfo torique. Le variateur... il m'a fallu chercher un peu. Conrad et j'ai pris le plus cher 3000 w module tout monté moins de 7 euros.
En attendant il utilise la mienne et rejoins mon avis : un transfo avec tres basse tension au secondaire et d'énormes fils.... 1volt ou 2 suffisent et en plus il n'y a pas d'etincelage donc pas de marquages de la tôle si on bouge. Résultat on appui sur la pédale et on déplace pour faire une soudure longue. Defautssss près de 5 kg et beaucoup de chose fait main : des câbles pas faciles à trouver (souples 4mm câble de hp pour voitures chez Leroy) et pas de fiches mais des boulons laiton de 10 (oui 10mm)
Caisse : boite a outils plastique bas de gamme, dans laquelle je peux mettre les cables. Intensité environ 100A.
Bon courage
Bertrand.......
Re: SRE
Bonjour,
Daniel Ruas a organisé, dans le cadre du CDZ normand, un stage de soudage où le SRE était présenté.
Il est du reste à l'origine d'un matériel SRE très performant dont j'ai la chance de posséder un exemplaire.
Pour éviter les pertes thermiques la préconisation est de prendre comme support une plaque de tôle (cela permet d'utiliser des aimants pour le maintient des pièces), sur cette plaque de tôle on pose un carton et en dernier du papier d'aluminium épais enveloppe le tout.
C'est très efficace.
La liaison électrique se fait avec une pince sur l'alu.
Claude
Daniel Ruas a organisé, dans le cadre du CDZ normand, un stage de soudage où le SRE était présenté.
Il est du reste à l'origine d'un matériel SRE très performant dont j'ai la chance de posséder un exemplaire.
Pour éviter les pertes thermiques la préconisation est de prendre comme support une plaque de tôle (cela permet d'utiliser des aimants pour le maintient des pièces), sur cette plaque de tôle on pose un carton et en dernier du papier d'aluminium épais enveloppe le tout.
C'est très efficace.
La liaison électrique se fait avec une pince sur l'alu.
Claude
Re: SRE

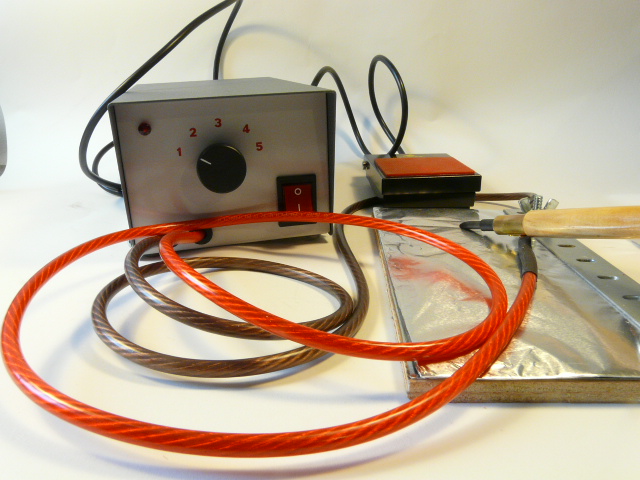

A propos de Daniel Ruas, je joins une photo du poste que j'ai monté il y a quelques années sur ses indications. C'est effectivement très efficace.
- Fichiers joints
-
- P1080504.JPG (154.86 Kio) Vu 2332 fois
