Mais celle-là pour la souder, bernique ! dès que tu approches elle fiche le camp
A noter que c'est le cas aussi de certaines pièces de kits ....

[jpv69]

cdz183----> Et bien, ce petit fer branché sur USB ne marche pas si mal que ça! quelques bouts de fil de laiton(d= 0,5) comme terrain d'essai: soudés entre eux de manière impeccable et propre! c'est bien la première fois que j'arrive à un résultat correct!!! tout content et tout compte fait,ça me suffit bien pour ce que je vais avoir à faire!

jpv

[cdz183]

C'est donc que ce fer a un bon rendement, jpv (ce qui est un signe de qualité) !

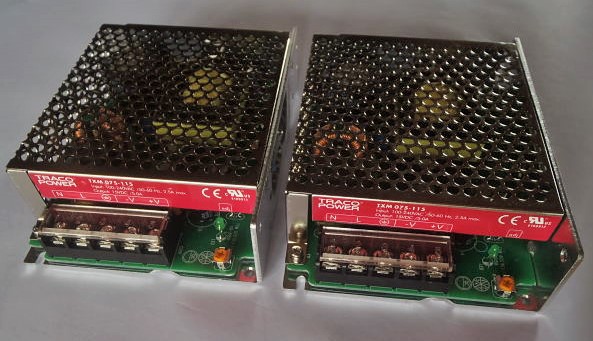

Sinon, les 2 alimentations à découpage 16V 5A destinées à Fabrice et Pierre viennent de m'être livrées et vont partir chez leurs destinataires.


[Pierre3r]

Cool. Je vais pouvoir faire sauter les plombs de la maison avec du matos pro maintenant
Merci !

[ffayolle]

Good thing!!!

[cdz183]

Revenons à notre sauterelle SMD : confection de la poulie réceptrice fixée en tête. Elle est constituée par l'empilement de 6 pièces de laiton photodécoupé 3/10e. Là encore, SMD en fournit 8 en cas d'aléa de dégrappage.

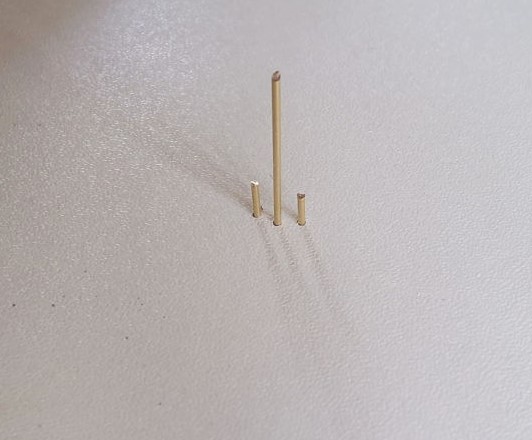

Il faut tout d'abord constituer un petit chantier de montage en perçant de 3 trous d'1 mm un morceau de stratifié (qui résiste mieux à la chaleur que le bois brut) avec le gabarit incorporé dans un des montants de la plaque. Trois segments de fil laiton y sont glissés dont l'un sera l'axe de la poulie.

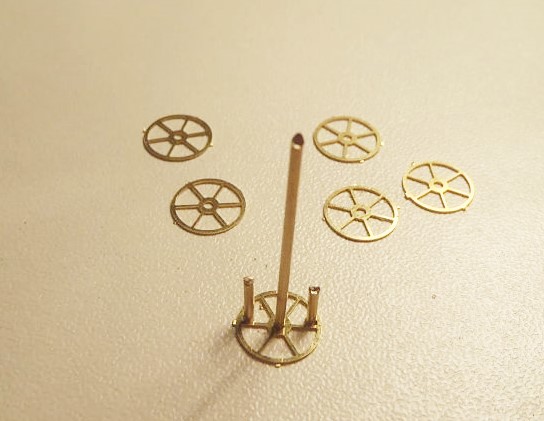

On empile les 6 pièces, à sec en ce qui me concerne car j'utilise la SRE (soudure par résistance électrique)

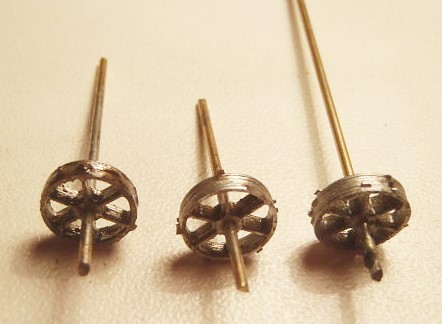

on badigeonne le pourtour de soudure liquide, 5 coups d'électrode, 30 secondes et le tour est joué. Voici le résultat brut de décoffrage (avant lavage et bain à ultra-son).


La notice suggère ensuite de monter l'ensemble sur une mini-perçeuse et limer ainsi les résidus de pattes de la couronne extérieure. A suivre ...

[François D]

Sur les 6 pièces, il n'y en a pas 2 avec un plus faible diamètre pour faire la gorge ?

[cdz183]

Nenni, François,il s'agit d'un entrainement par courroie plate qui ne nécessite pas de gorge, à la différence des courroies en V.
Au contraire, les poulies motrice et réceptrice présentent toujours une convexité centrale qui assure l'auto-centrage de la courroie lorsqu'elles sont en rotation. Autre avantage : en cas de blocage, la courroie saute de l'une des poulies (la réceptrice, généralement), ce qui la préserve. Avec une gorge, elle patinerait et serait détruite rapidement.

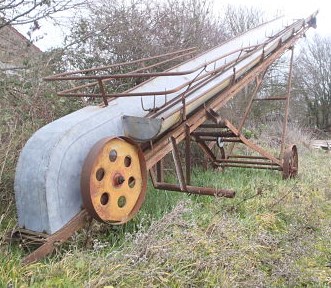

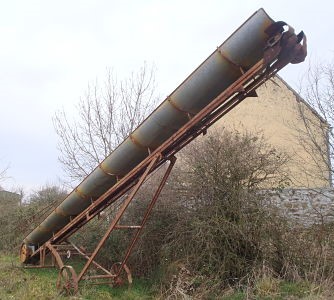

NB : voici, pour exemple, ma propre sauterelle à l'échelle 1/1 (en fait, le monte-bottes de mon épouse) : le moteur triphasé se fixe sur le bras tubulaire visible en bas et à droite.



[stratus]

NB : voici, pour exemple, ma propre sauterelle à l'échelle 1/1 (en fait, le monte-bottes de mon épouse)

Pour des bottes de 7 lieues je suppose ...

... je

[cdz183]

Non, plutôt de 25 livres ...
