Construction d'un TGV Atlantique

[pelican]

Je suis scotché !!!

[yann]

Tu fais une étude bien menée! Le résultat sera excellent!
Tu ne voudrais pas mettre un attelage a élongation comme en H0 pour le côté "motrice-voiture 1"?

Salut Yannick!,

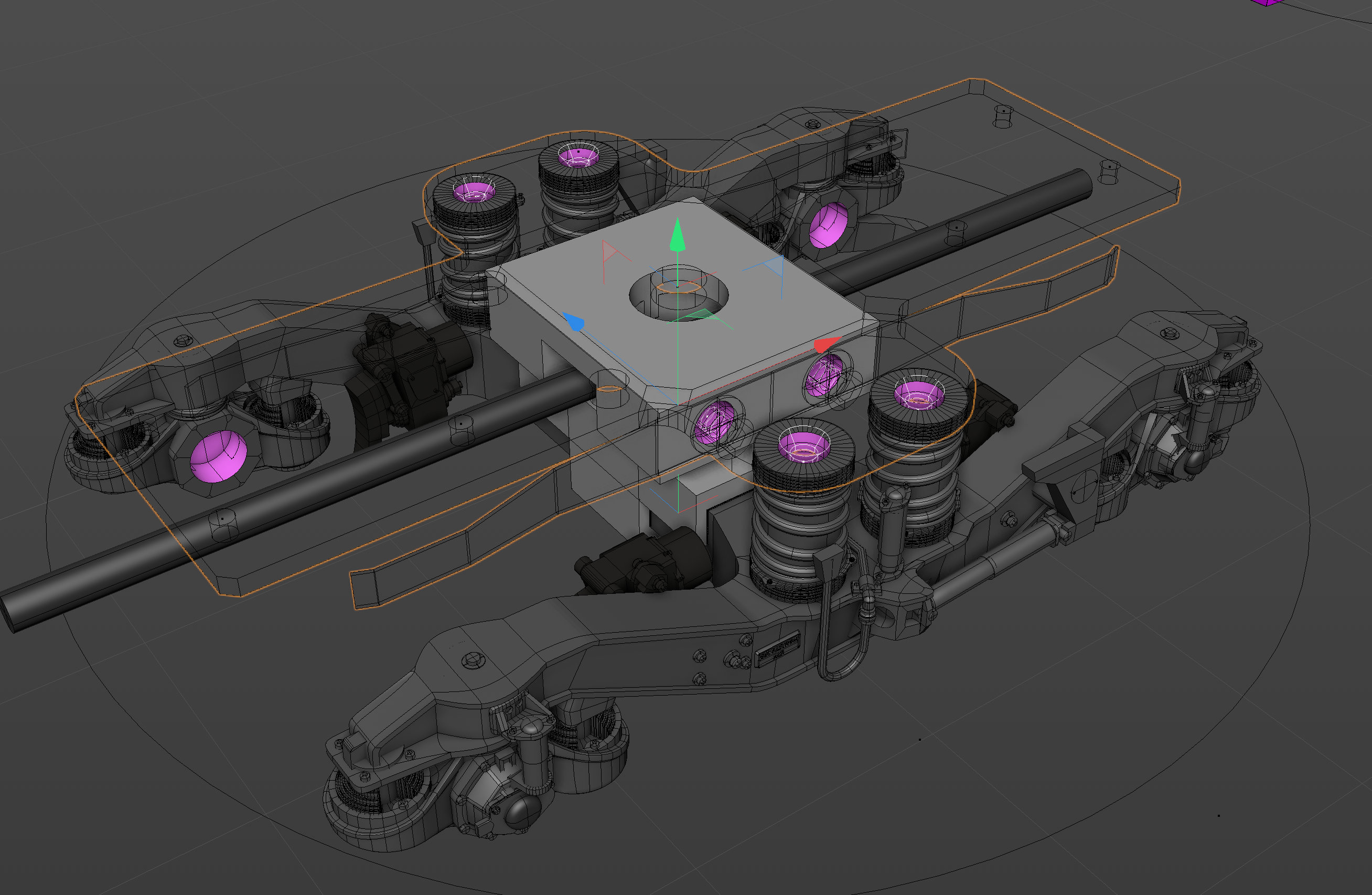

oui, c'était effectivement l'idée, or n'ai-je pas encore trouvé de modèle facile à implémenter. Ca ne se voit pas bien, mais j'ai là deux éléments en forme de Y (violet et jaune) qui géométriquement produisent cette élongation, en basculant de droite à gauche et s'appuyant sur les deux pointes de l'Y...reste à traduire ca en une construction réelle et réalisable
Ca devrait se voir que le rapprochement entre motrice et voiture no. 1 est assez fort en ligne droite...

Merci pelican!

[yann]

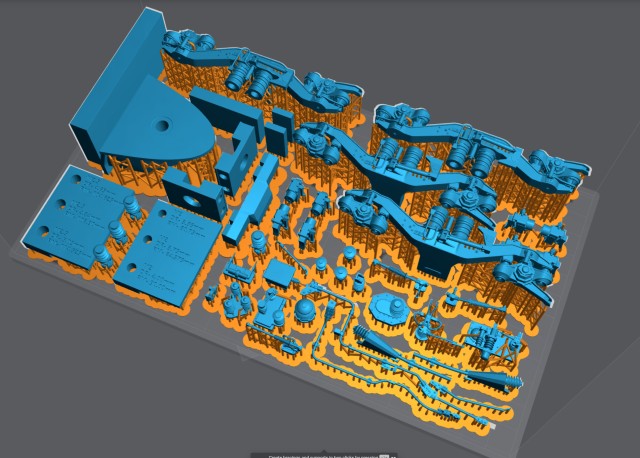

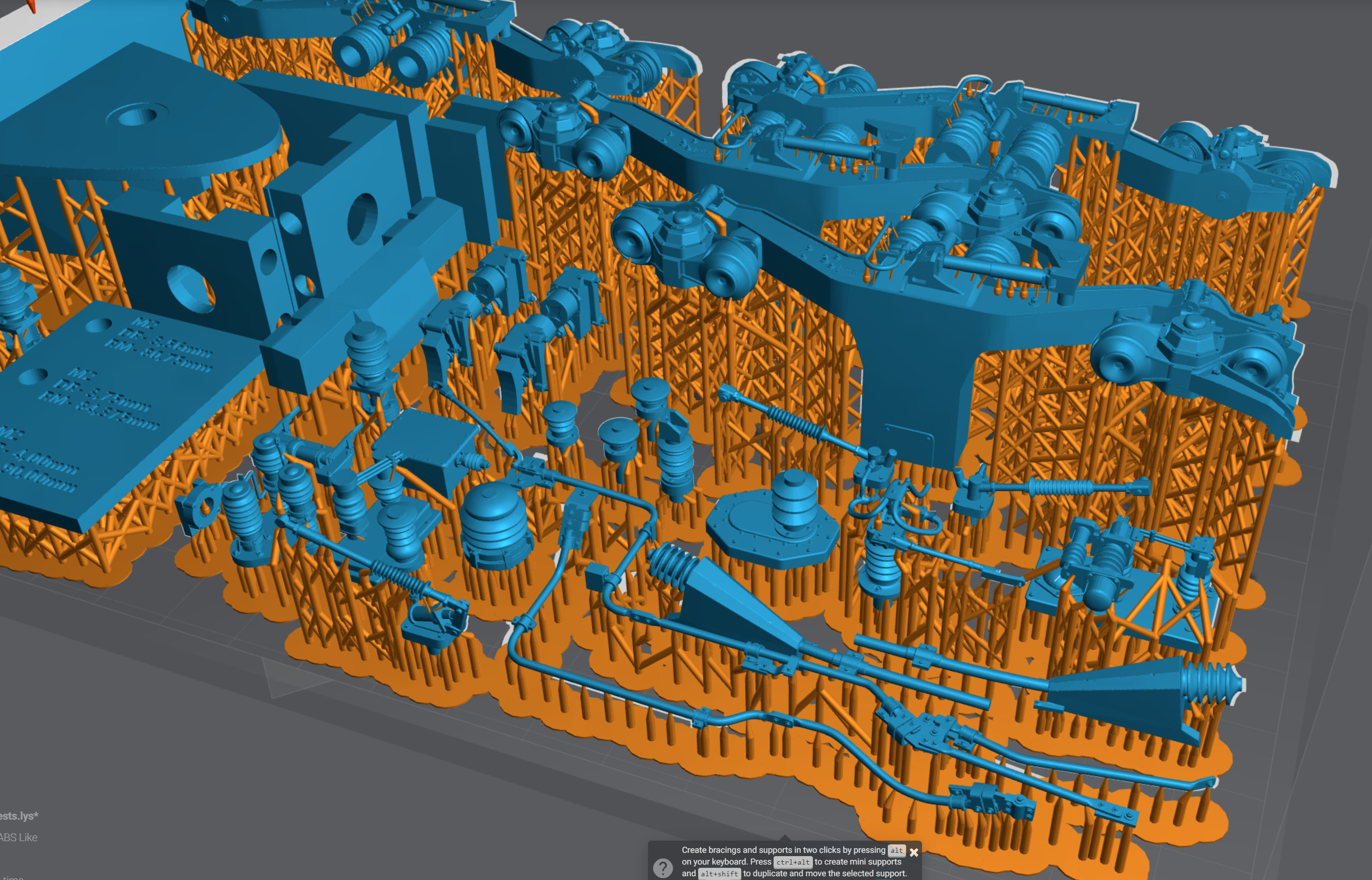

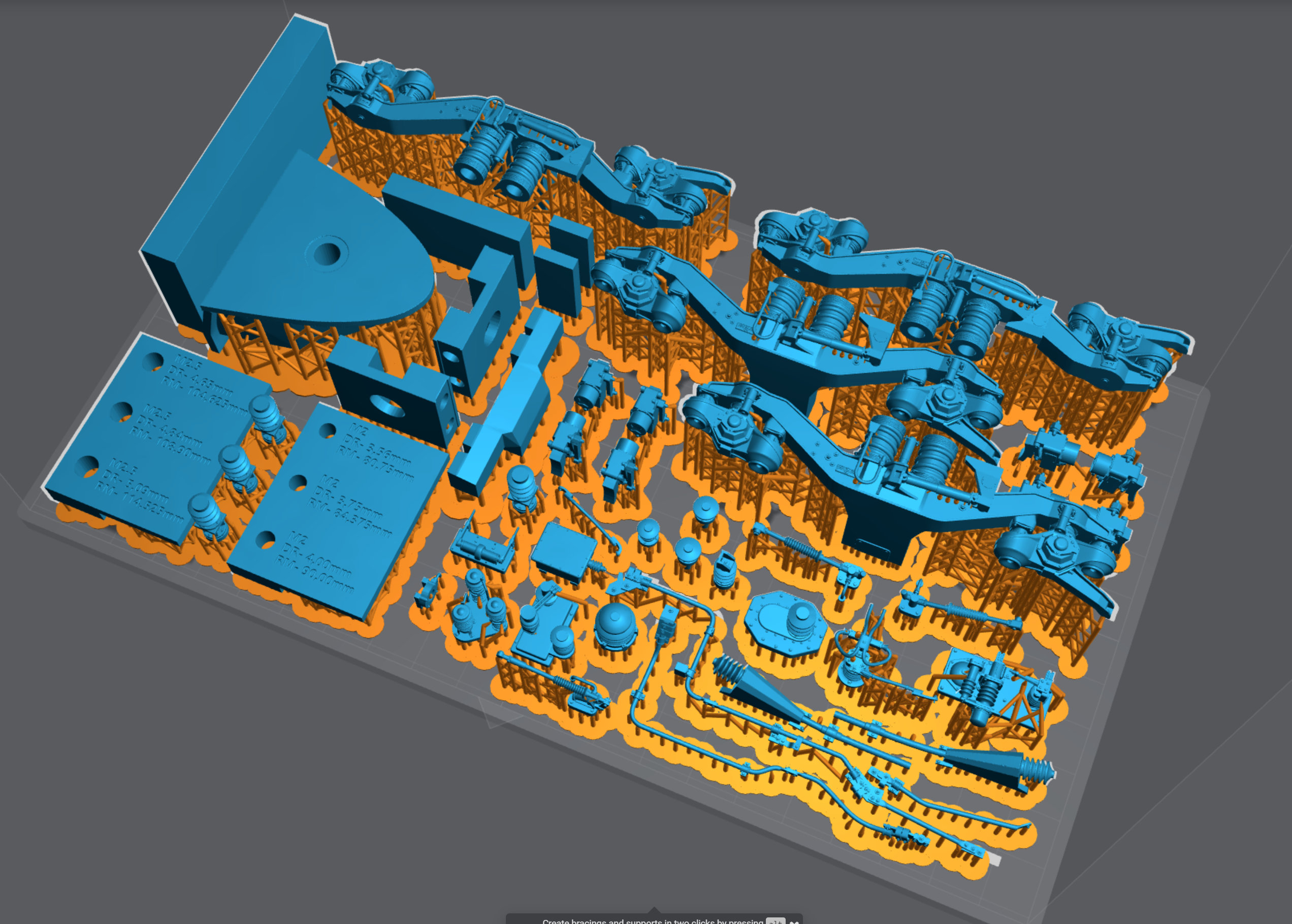

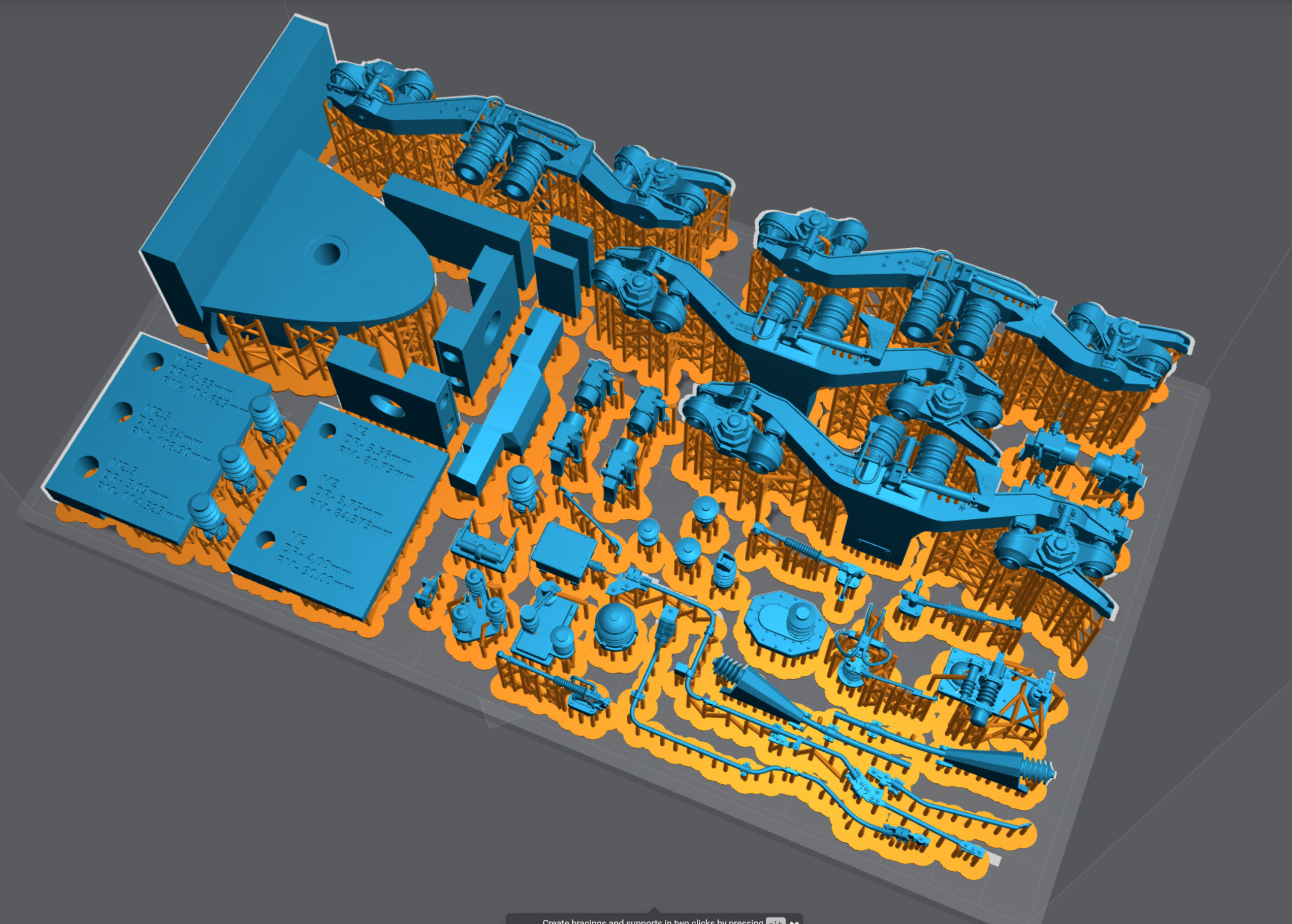

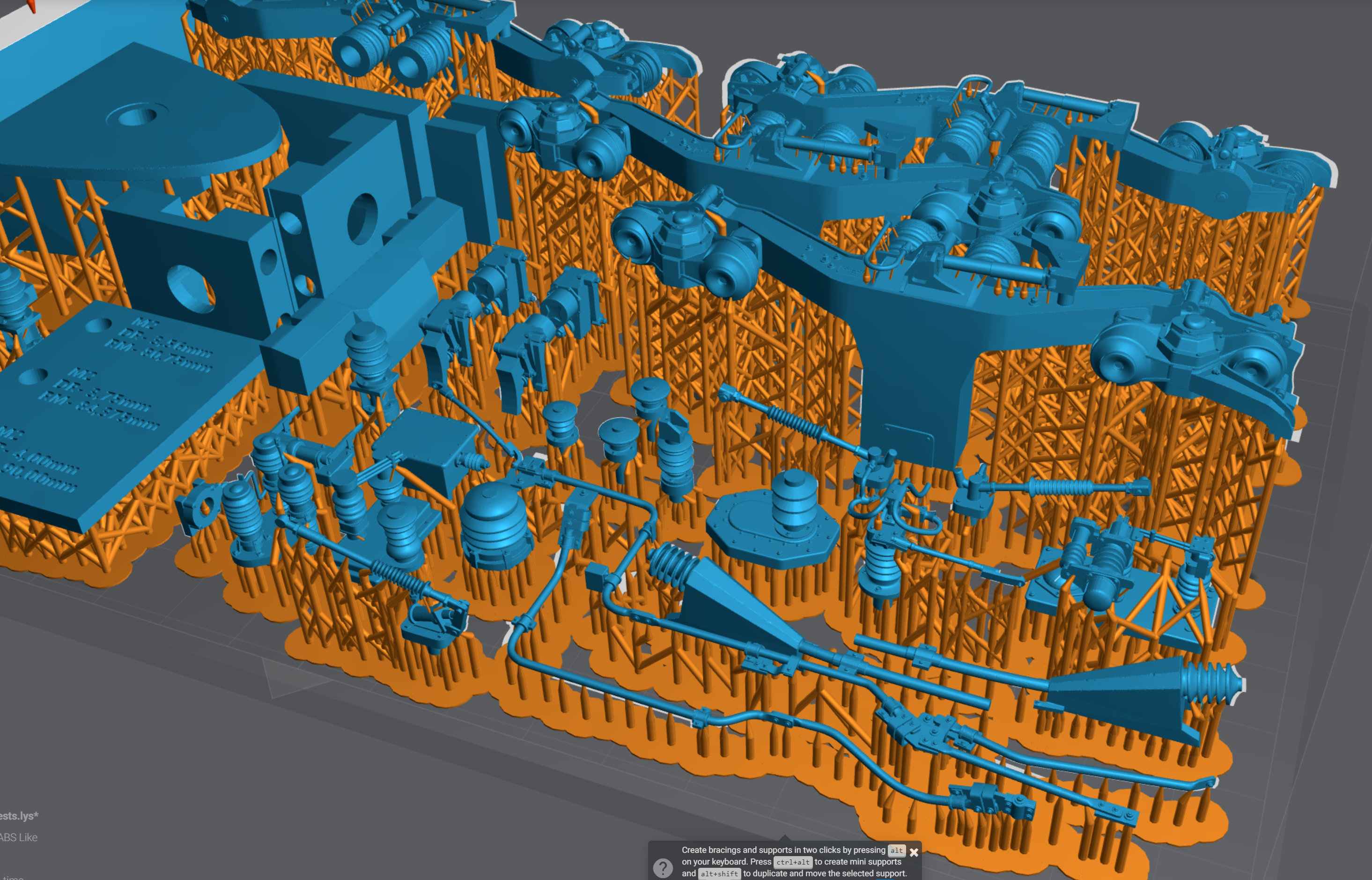

Allez, comme les pièces en métal sont parties à la découpe, voilà le deuxième grand tour d'impression qui se prépare, avec comme but un prototype no. II.

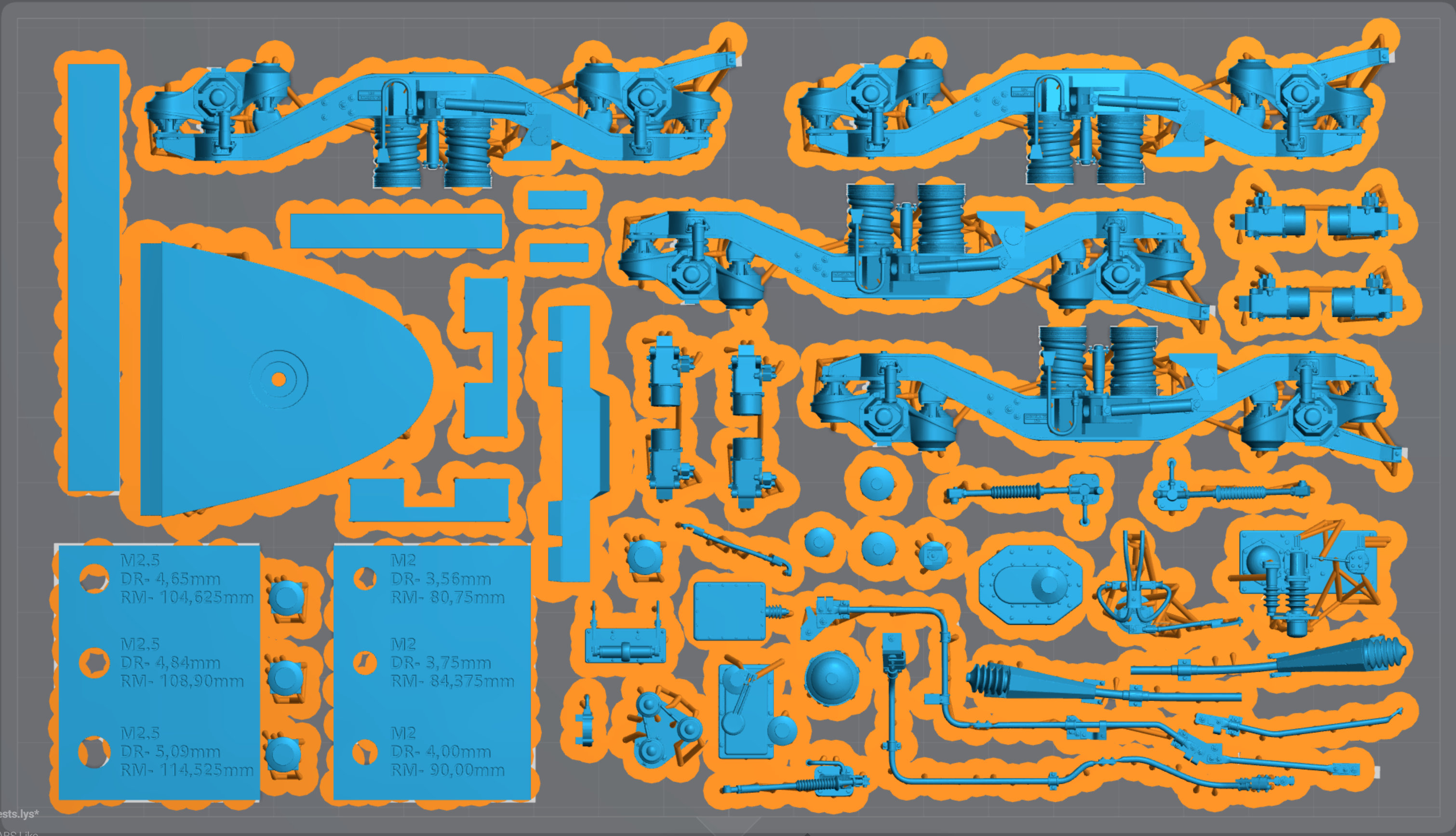

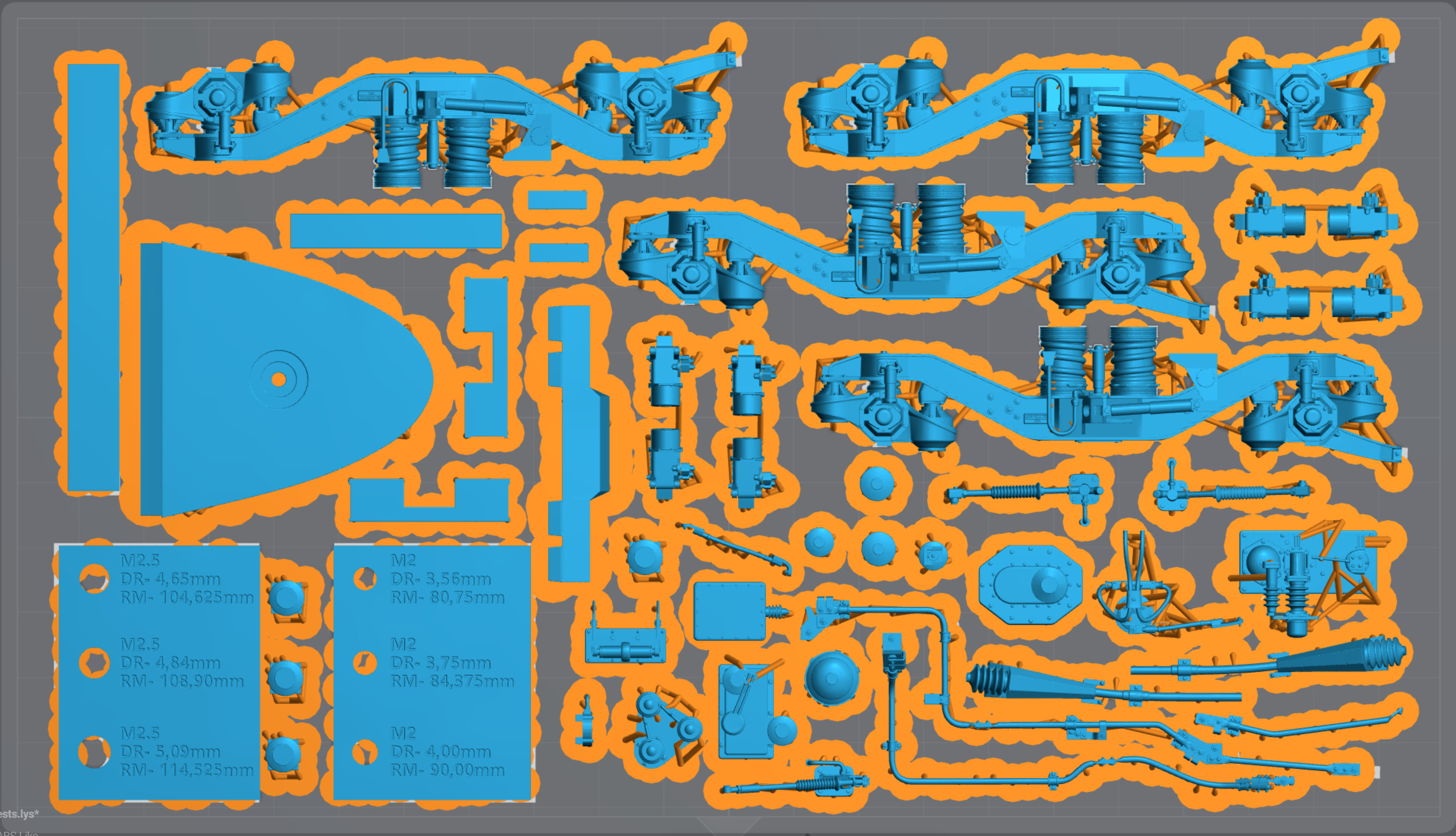

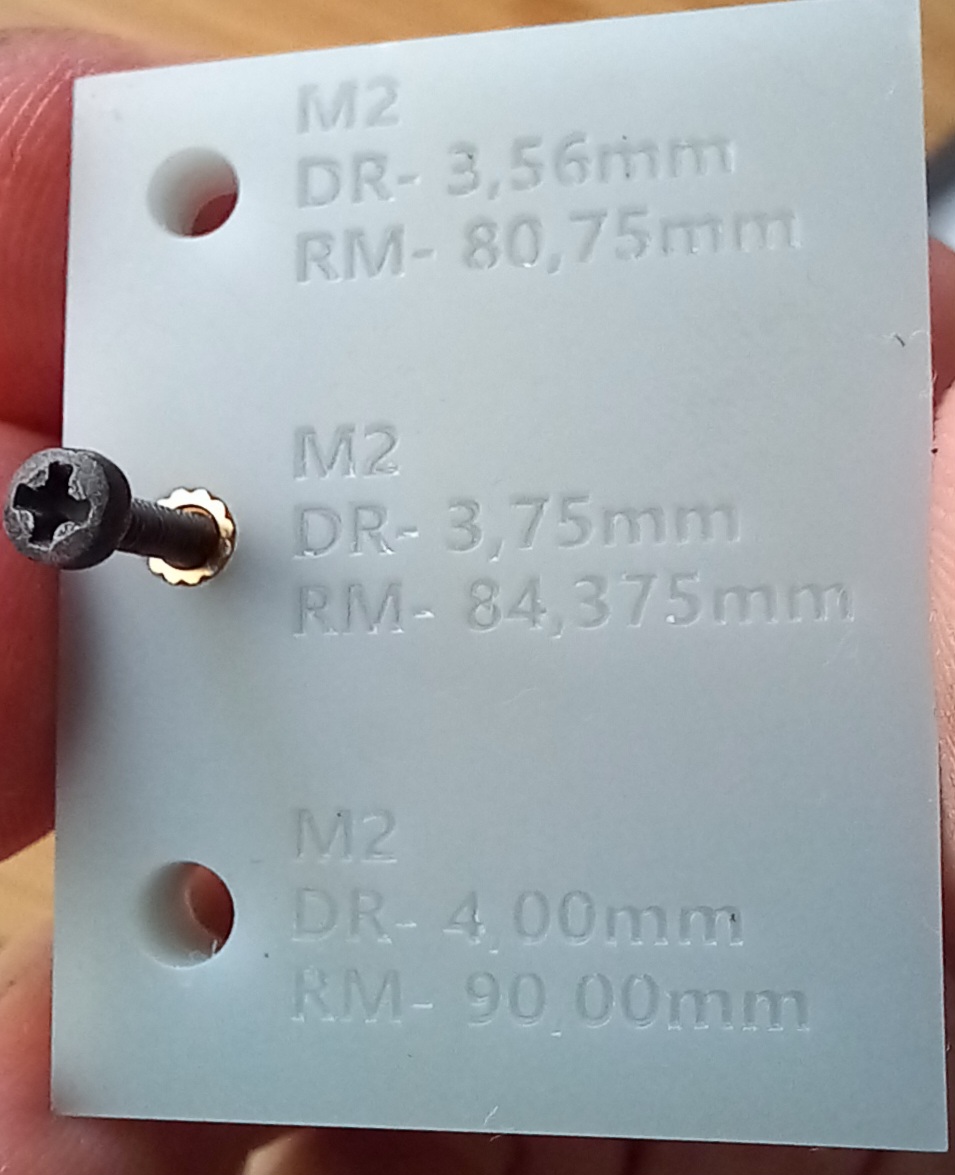

Premier volet avec tout l'équipement électrique en toiture, les bogies adaptées et quelques tests pour trouver le bon diamètre des forages pour les inserts filetés de la partie principale...

Ciao!
Yann

[SCHER Yannick]

[pelican]

Wouaaahhh ...



Tu exposes ça dans un festival de l'art ... tu n'es pas loin du 1er prix !!!

[yann]

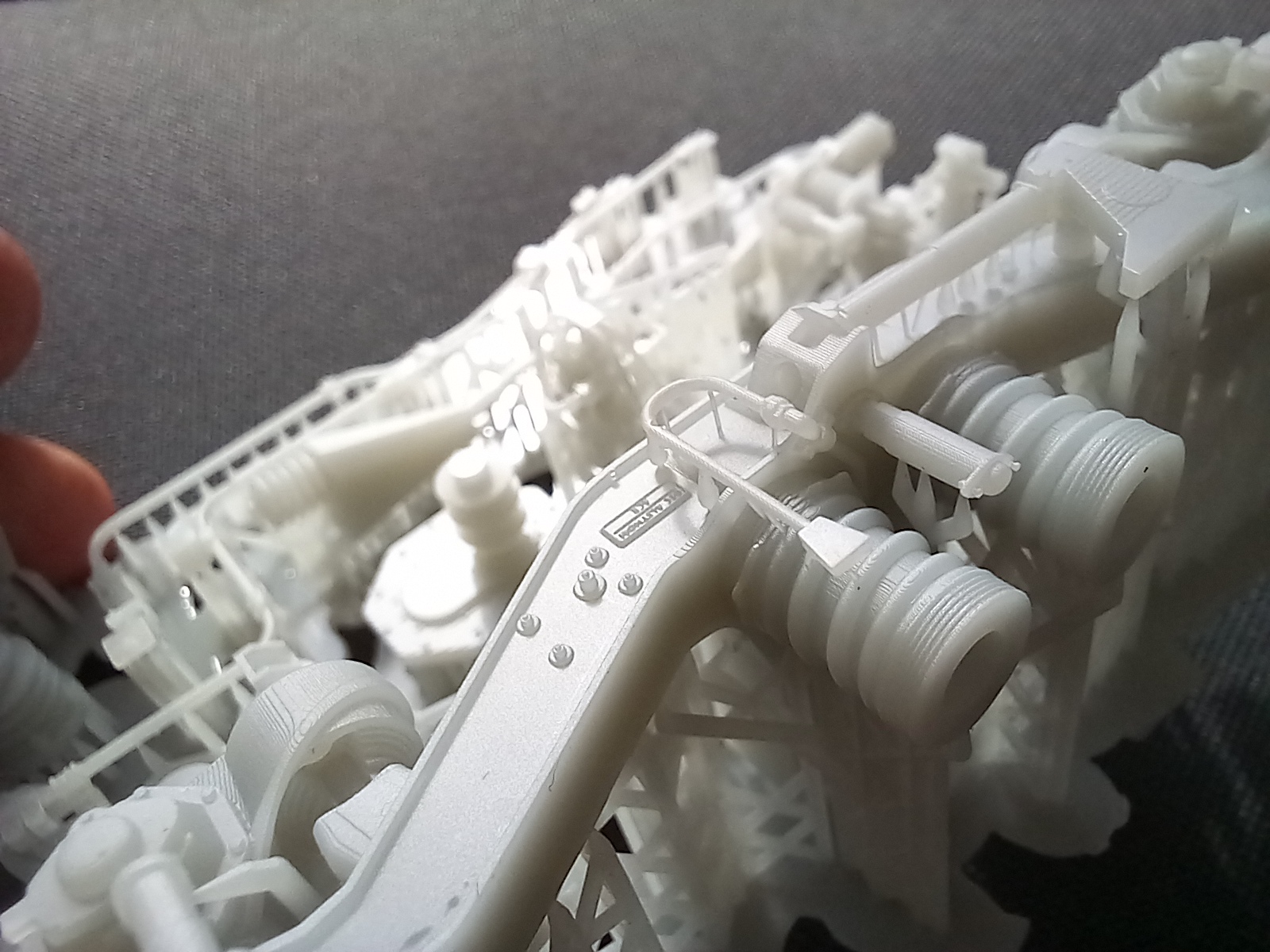

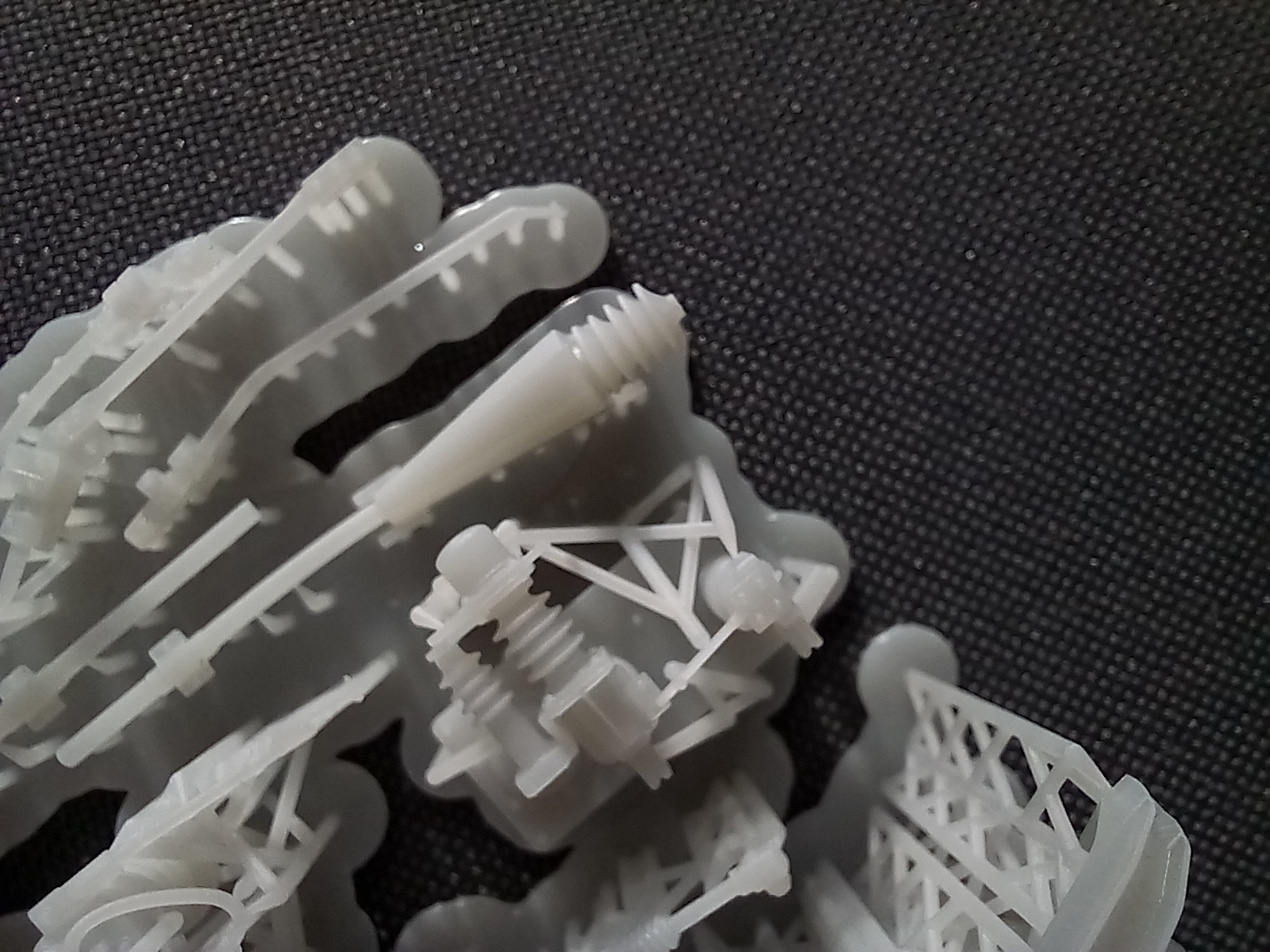

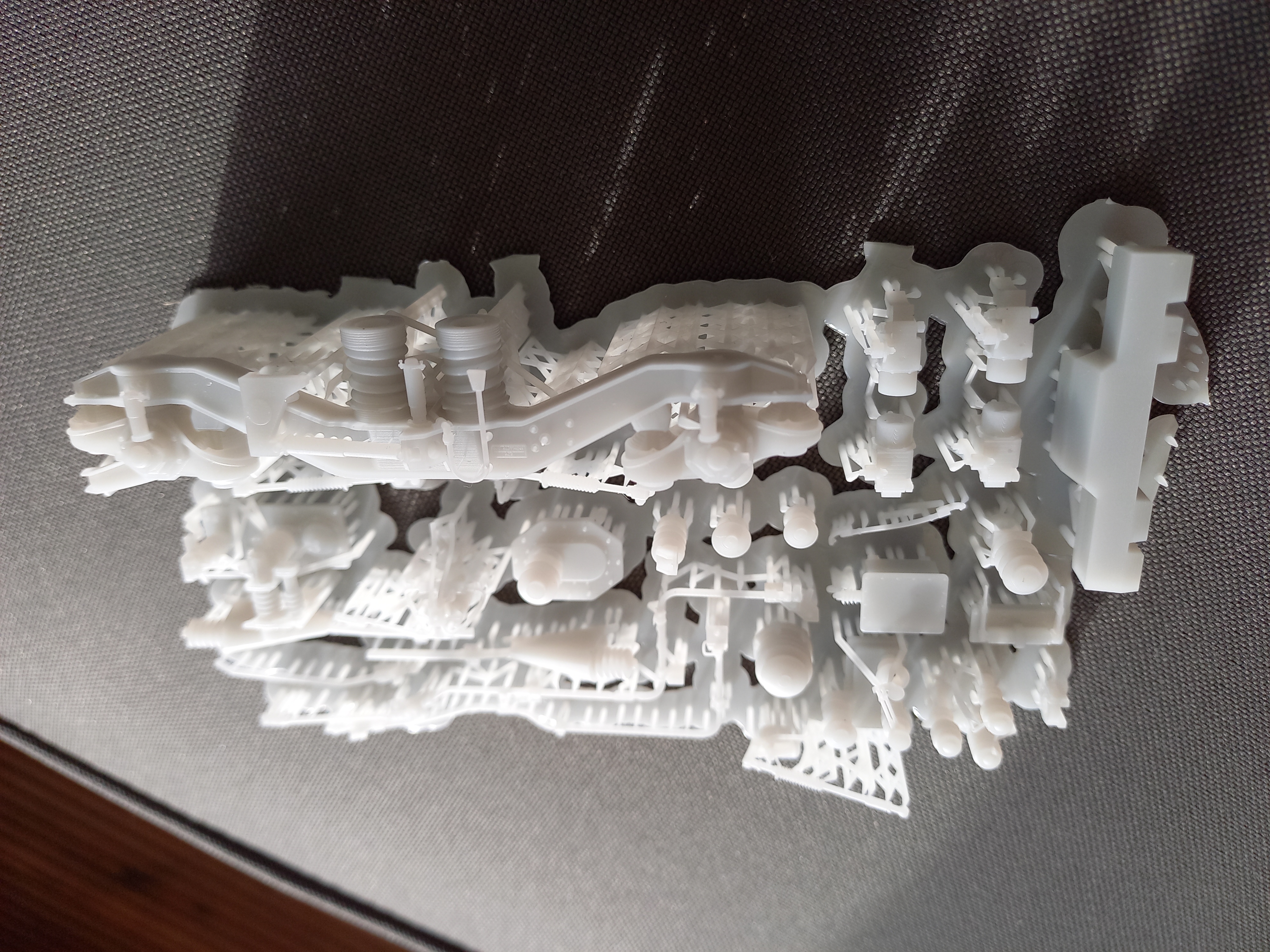

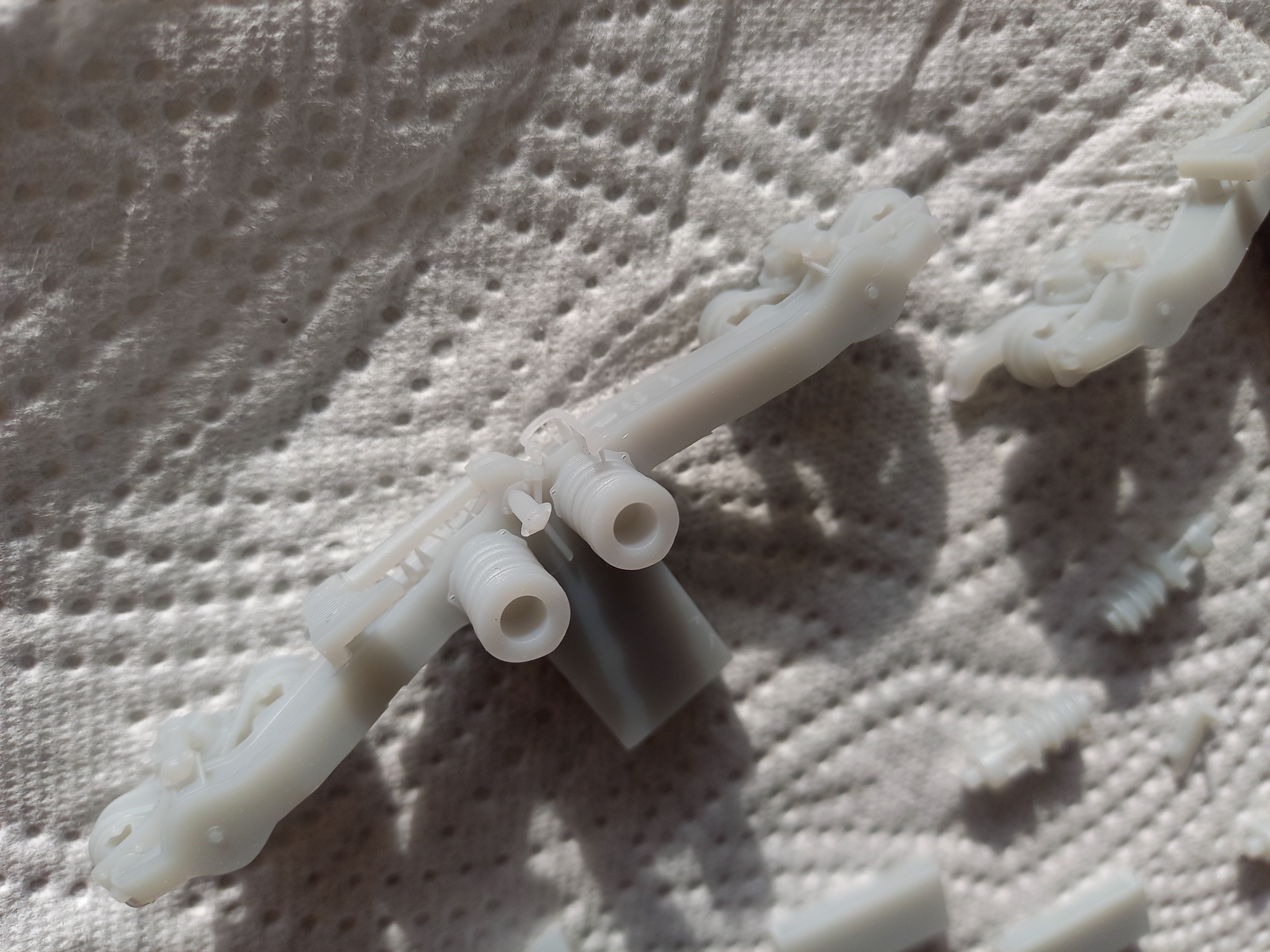

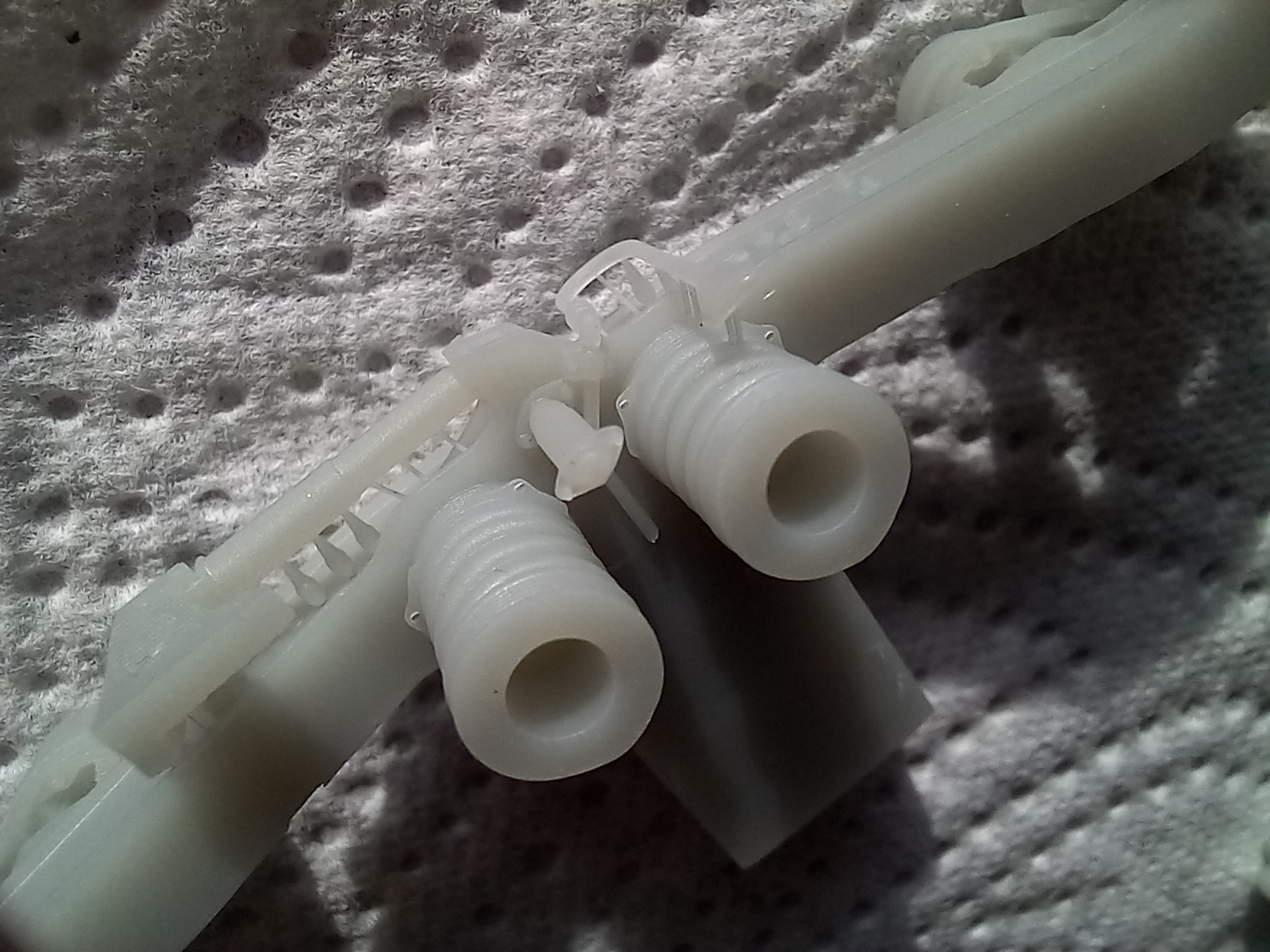

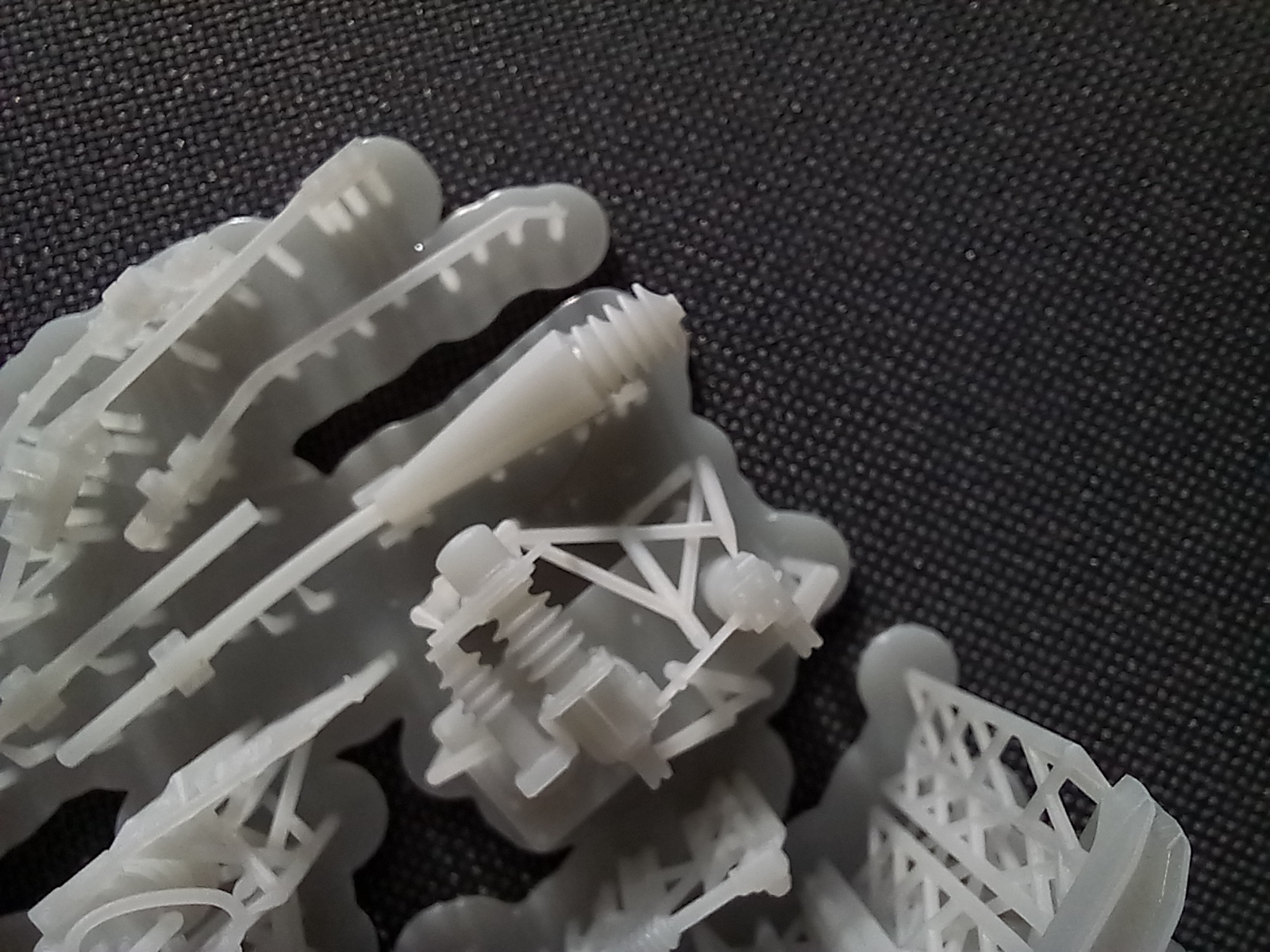

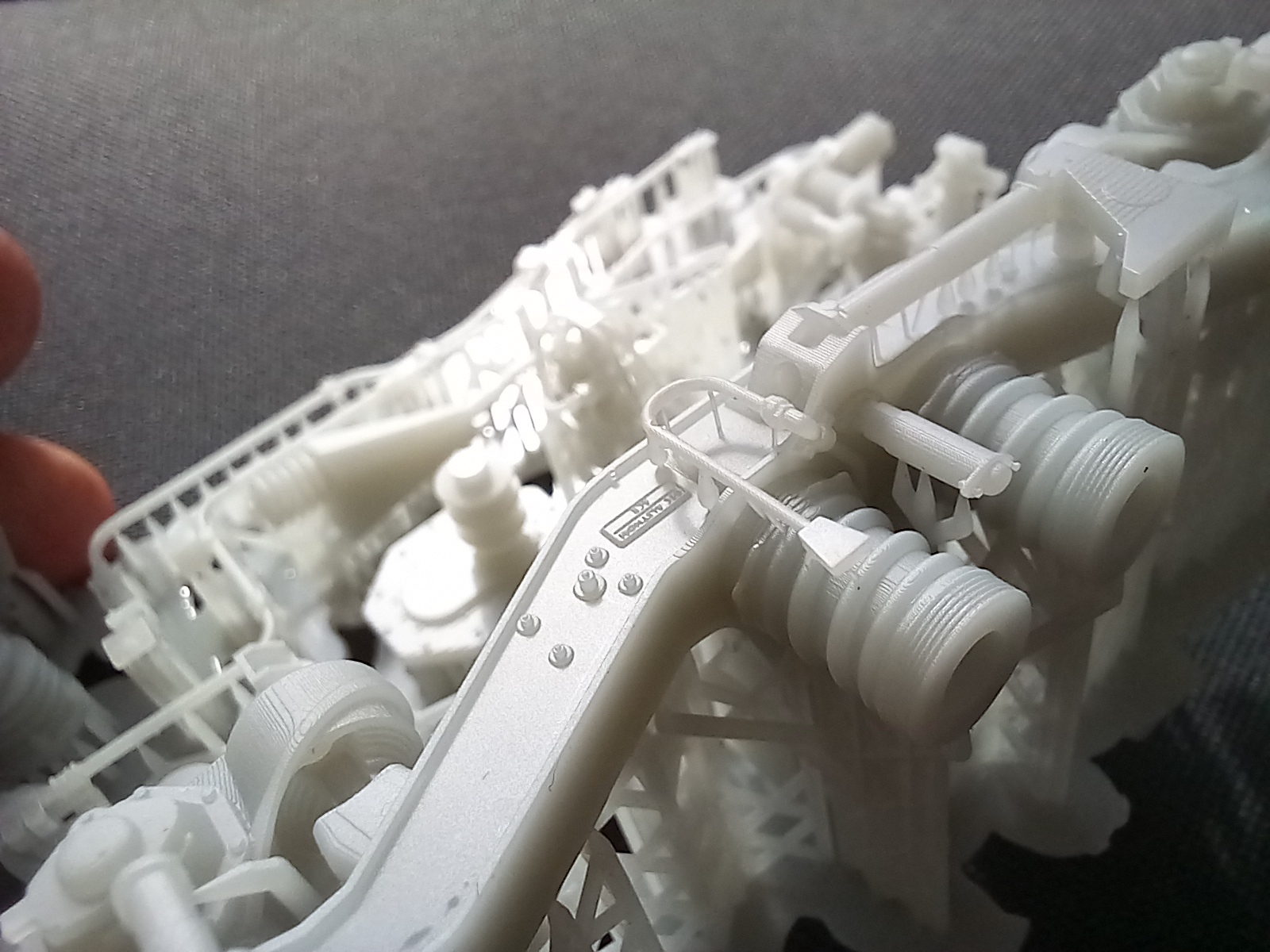

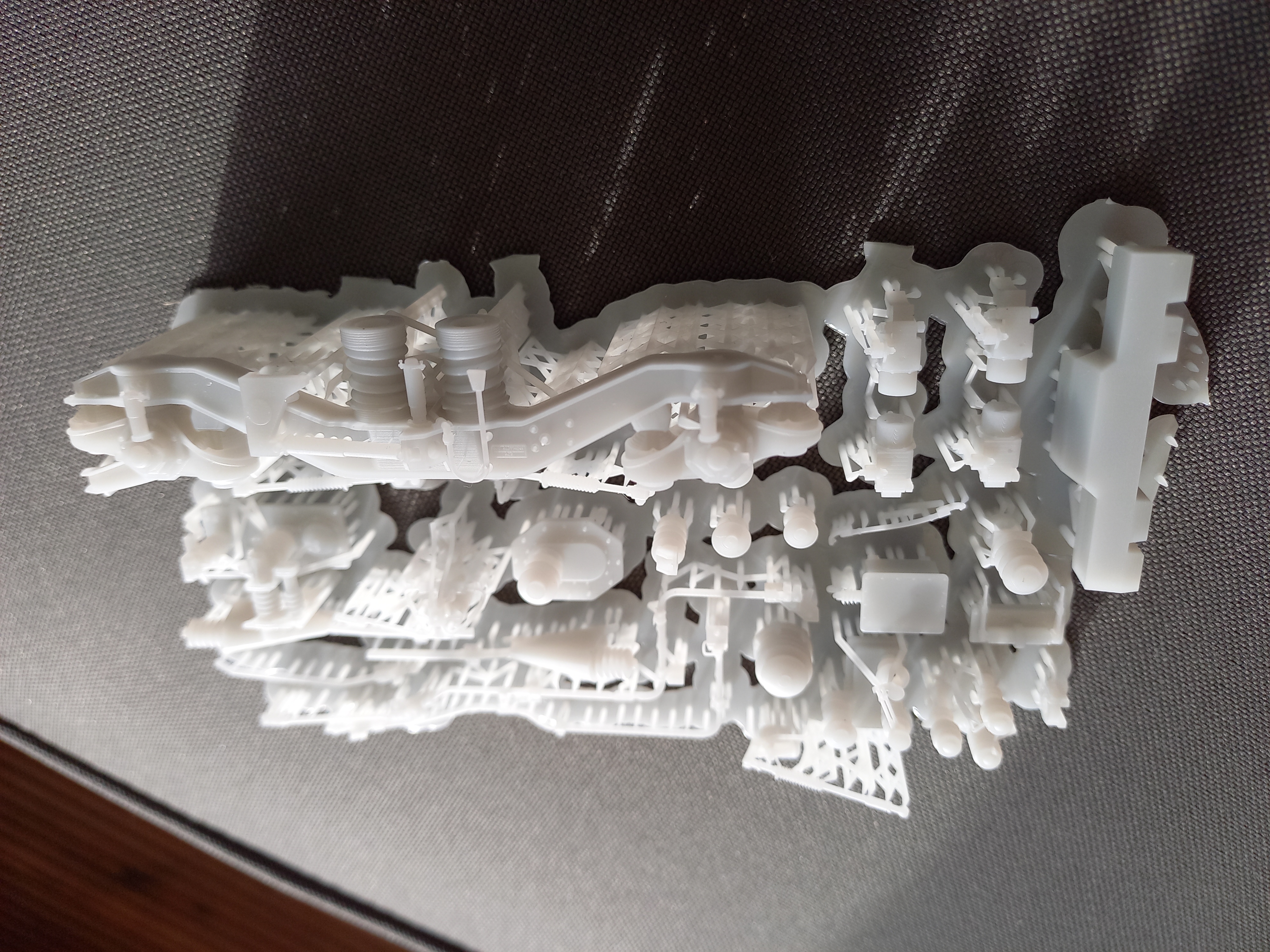

Premier résultat avec un échec partiel à cause de pièces qui se sont détachées et un impression mirroitée ! Problème déja connu et que je croyais éliminé.... sinon top

[PS907]

Premier résultat avec un échec partiel à cause de pièces qui se sont détachées et un impression mirroitée ! Problème déja connu et que je croyais éliminé.... sinon top


Bonjour
j'ai peut être zappé

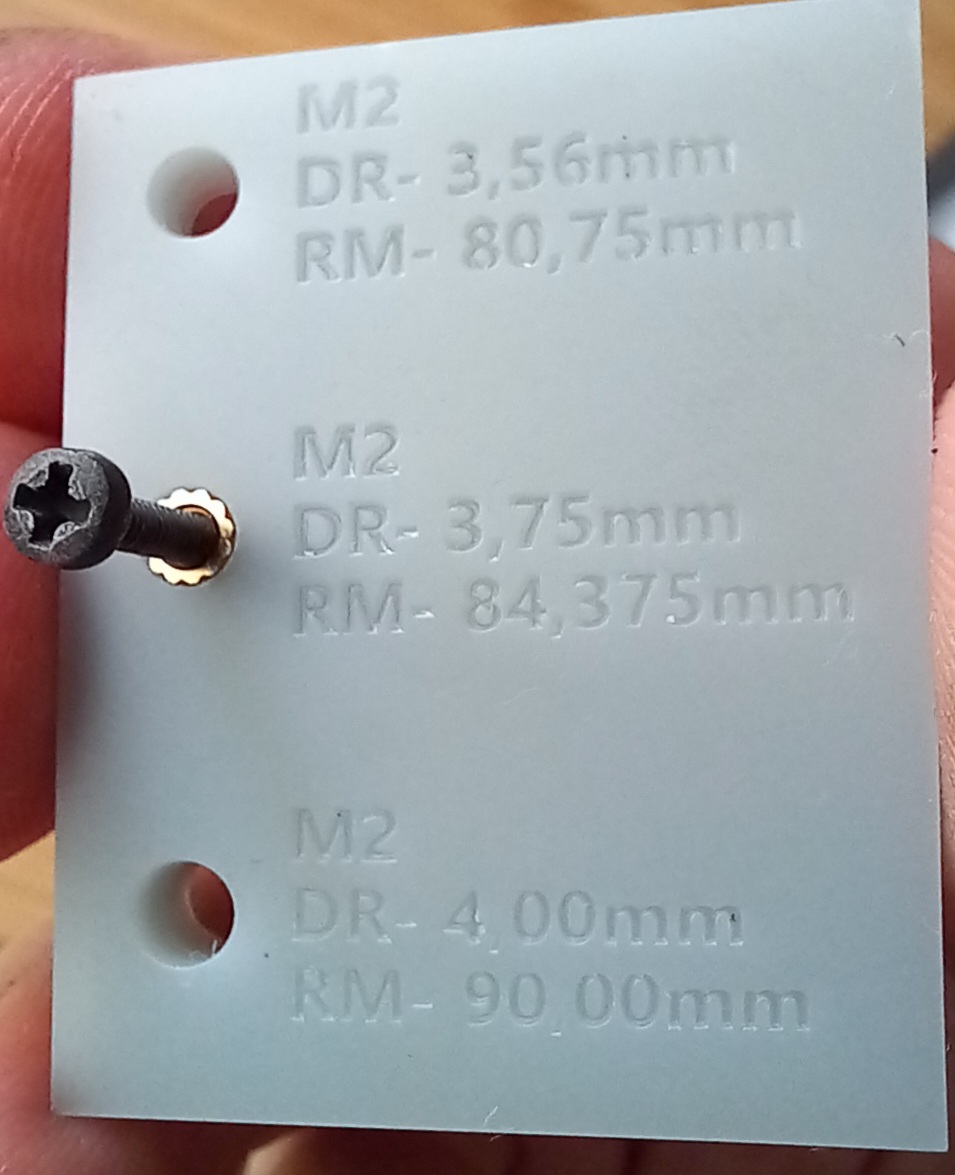

M2 ok
DR diamètre je pense pour les essais
RM ????

Philippe

[yann]

Salut Philippe,

ca se traduit en
DR = diamètre réel - donc en grandeur réelle imprimée donc mm du modèle au 1:45
RM = Rayon Modèle (3D) - je dessine tout en mm comme le vrai TGV en réalité (au 1:1) et la valeur à entrer dans le logiciel est le rayon

... pas forcément logique

Yann

[PS907]

merci
moi aussi dans la plupart des cas, je dessine aussi à l'échelle1 et je réduit après
je pensait qu'il était au 1/43.5

[yann]

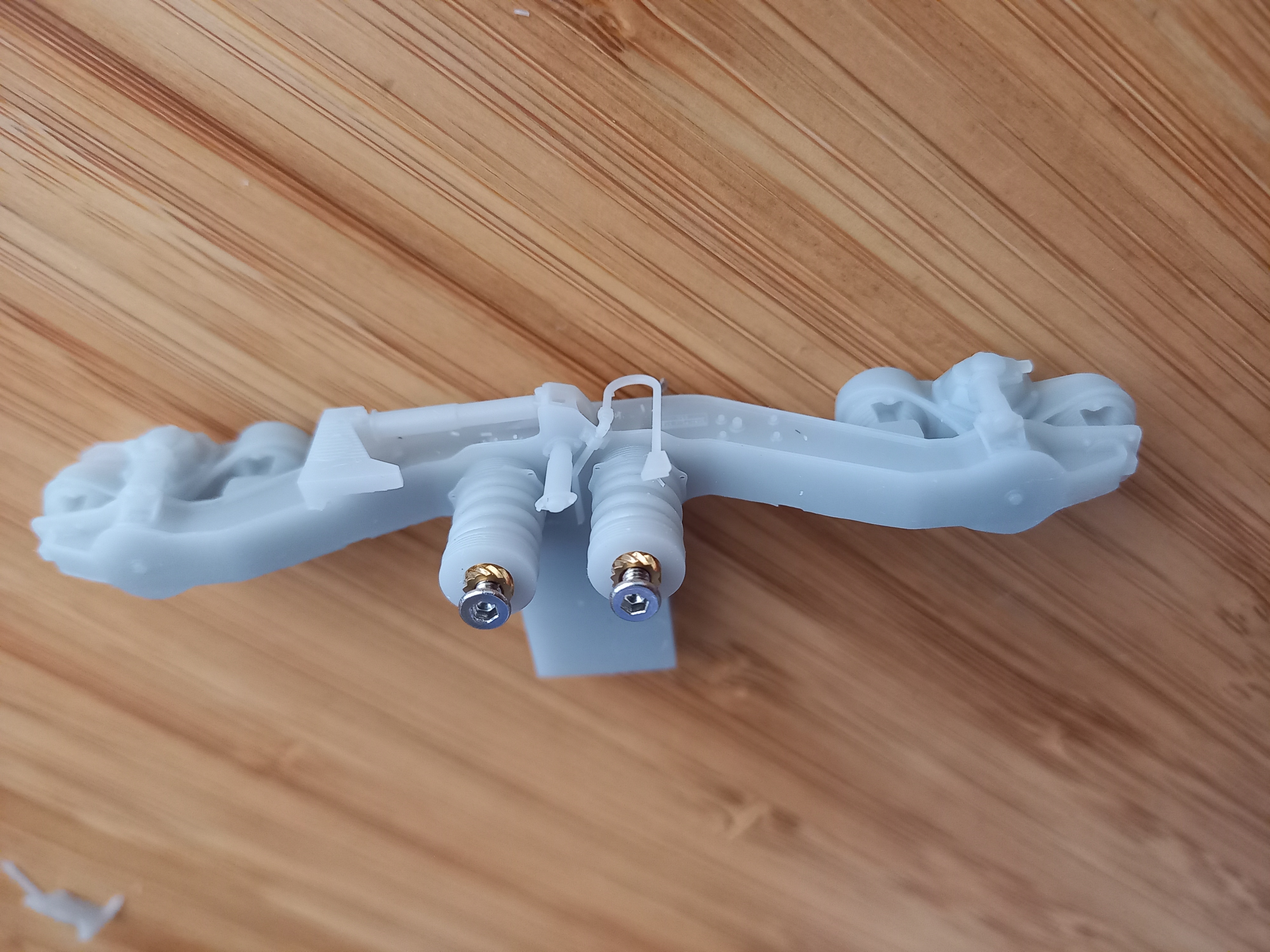

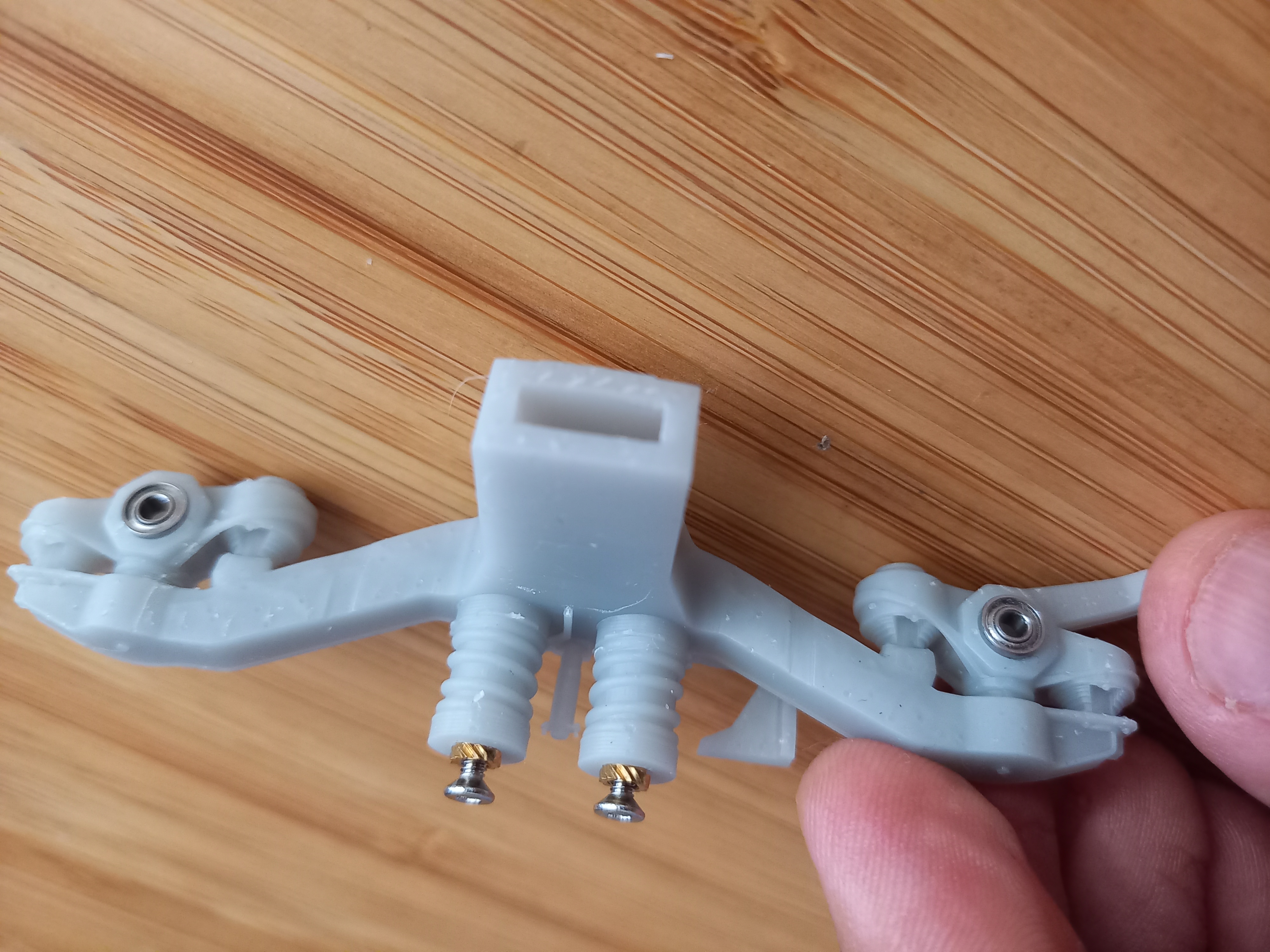

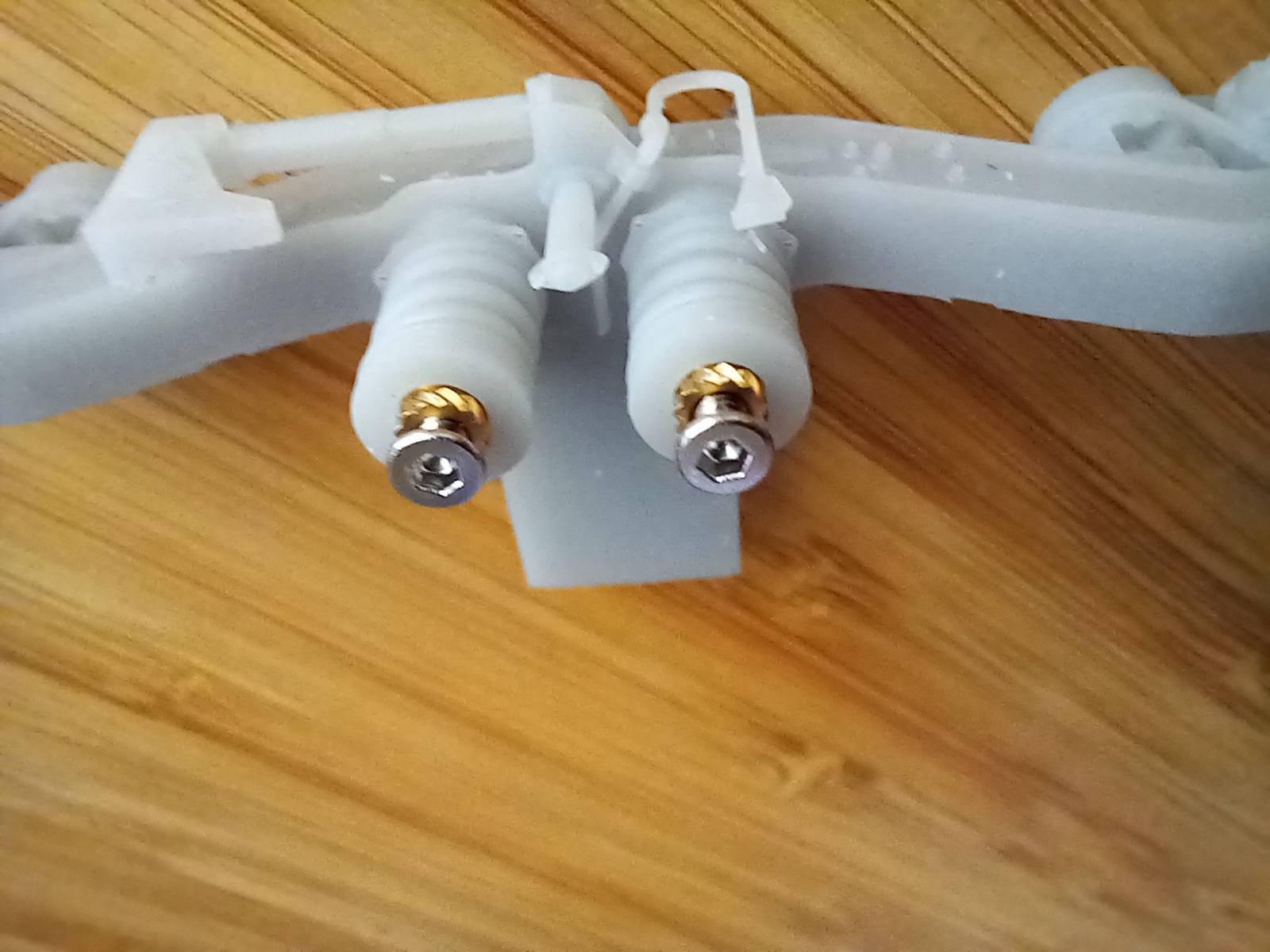

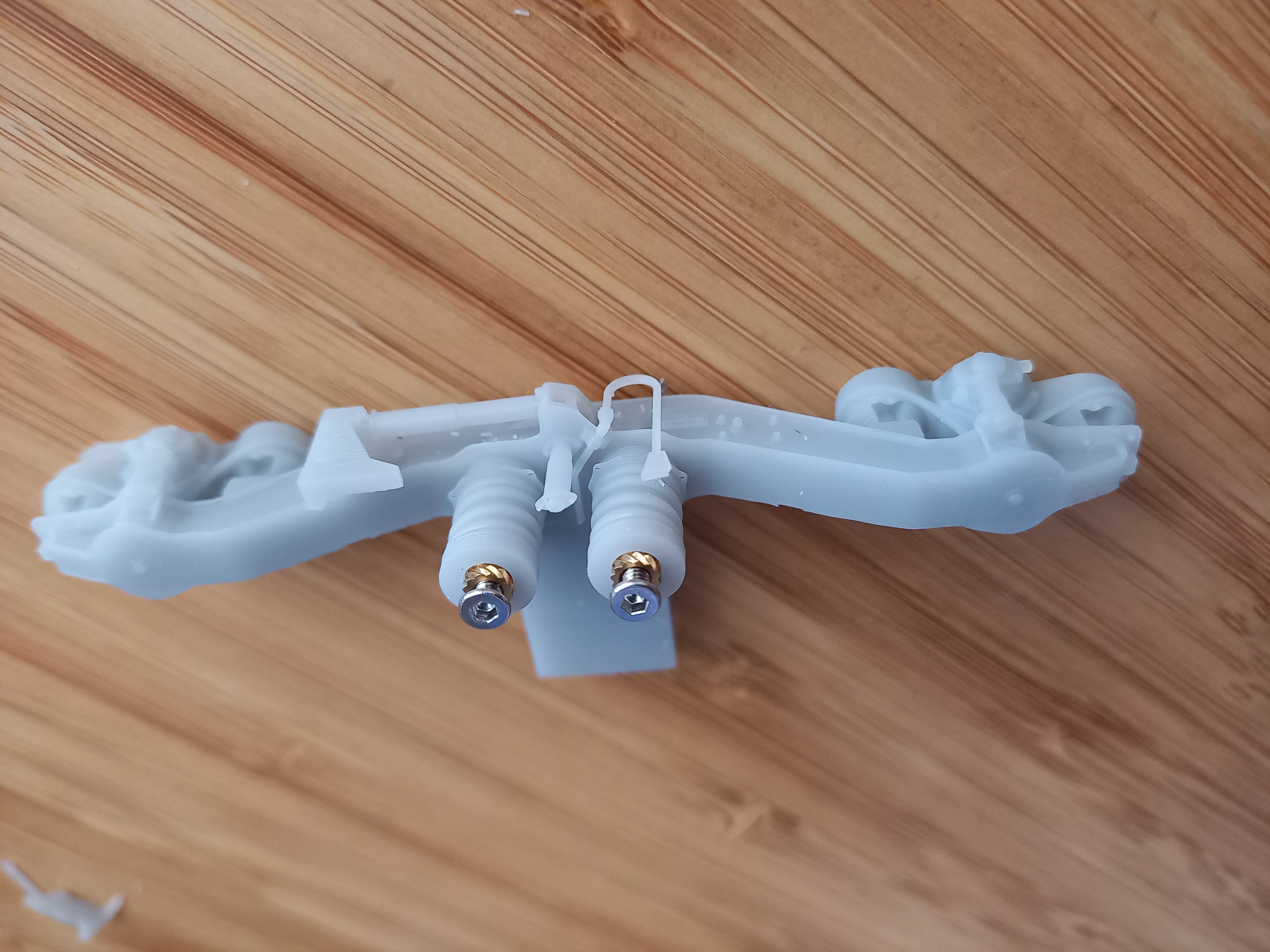

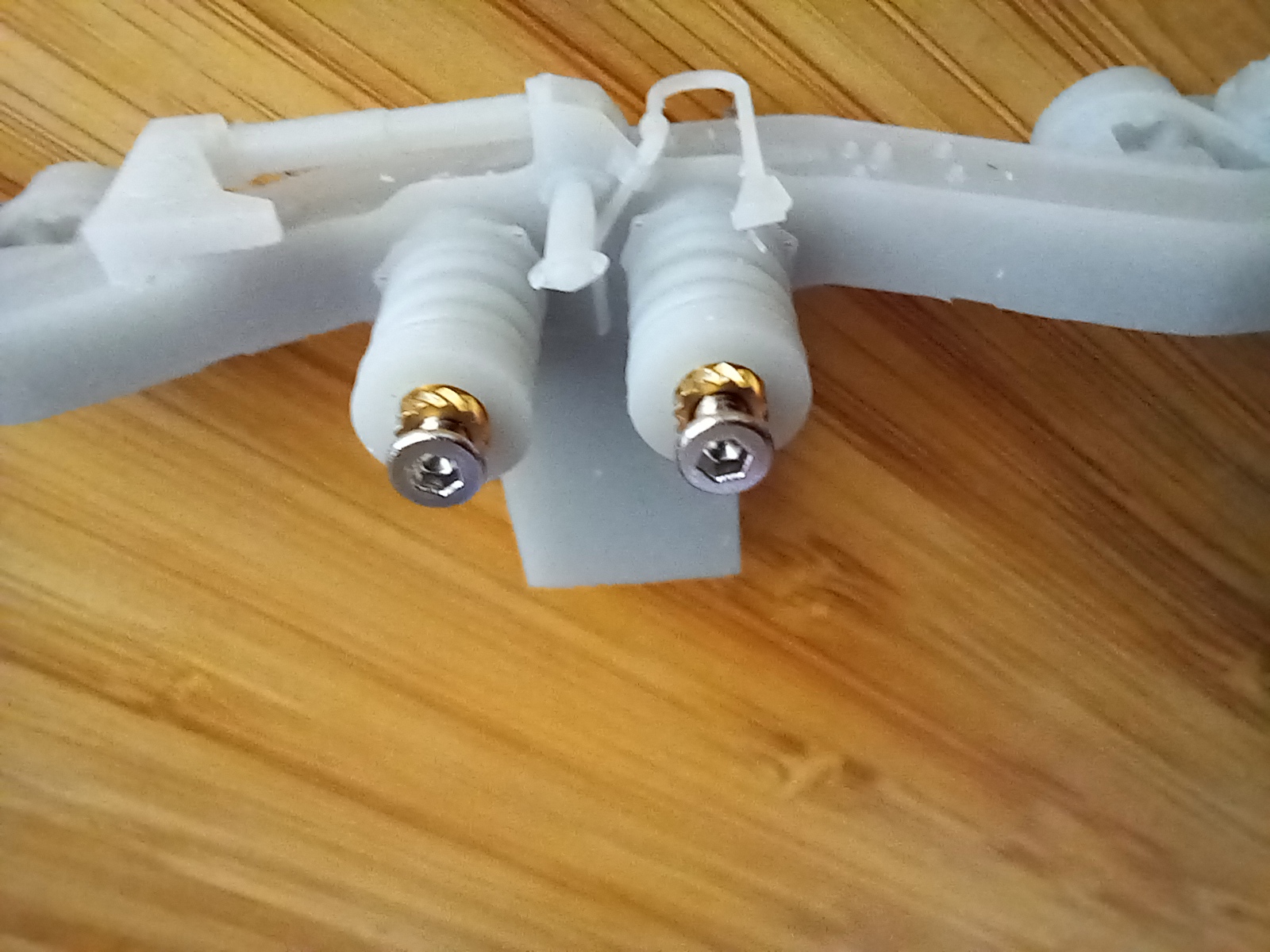

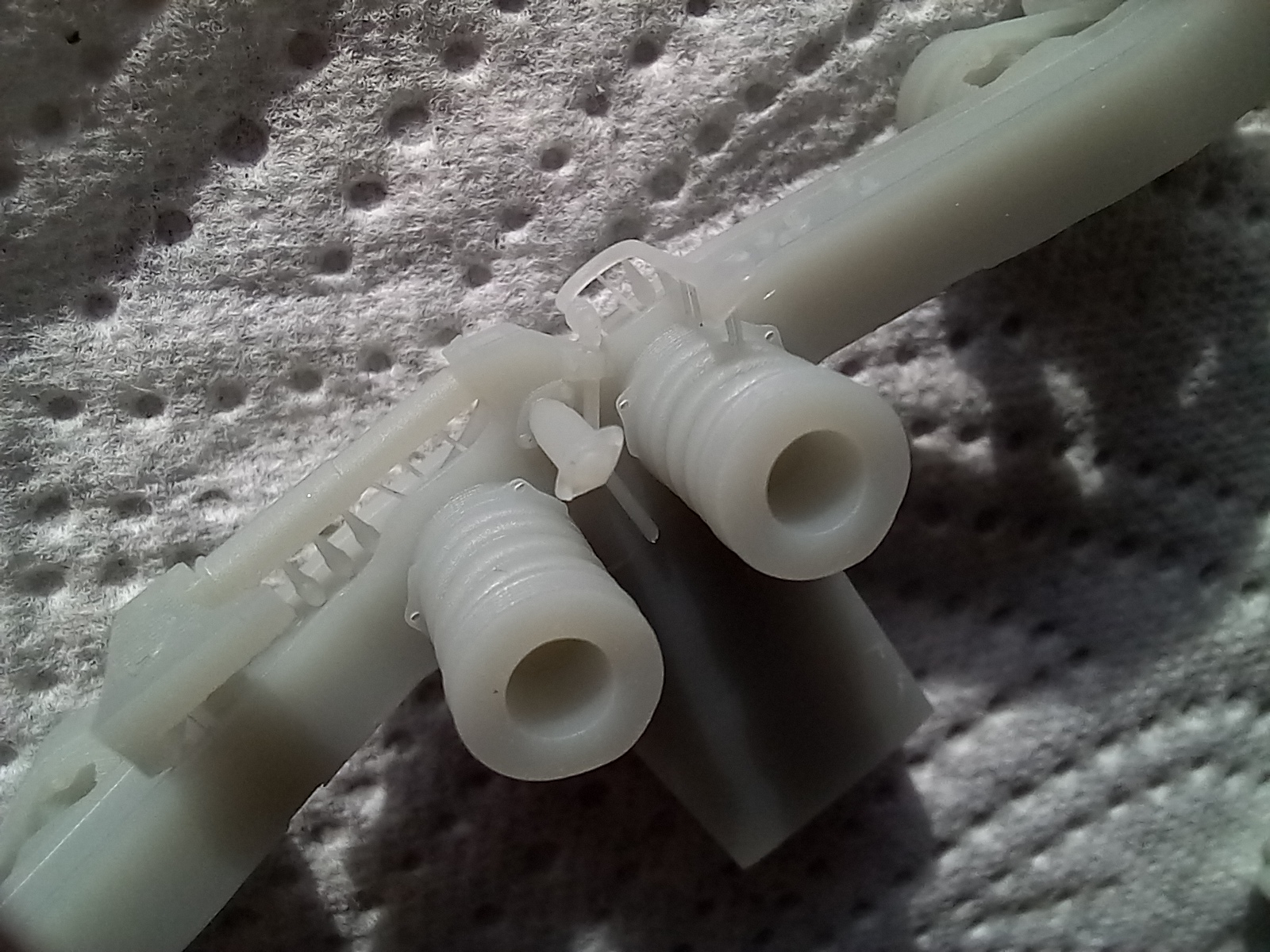

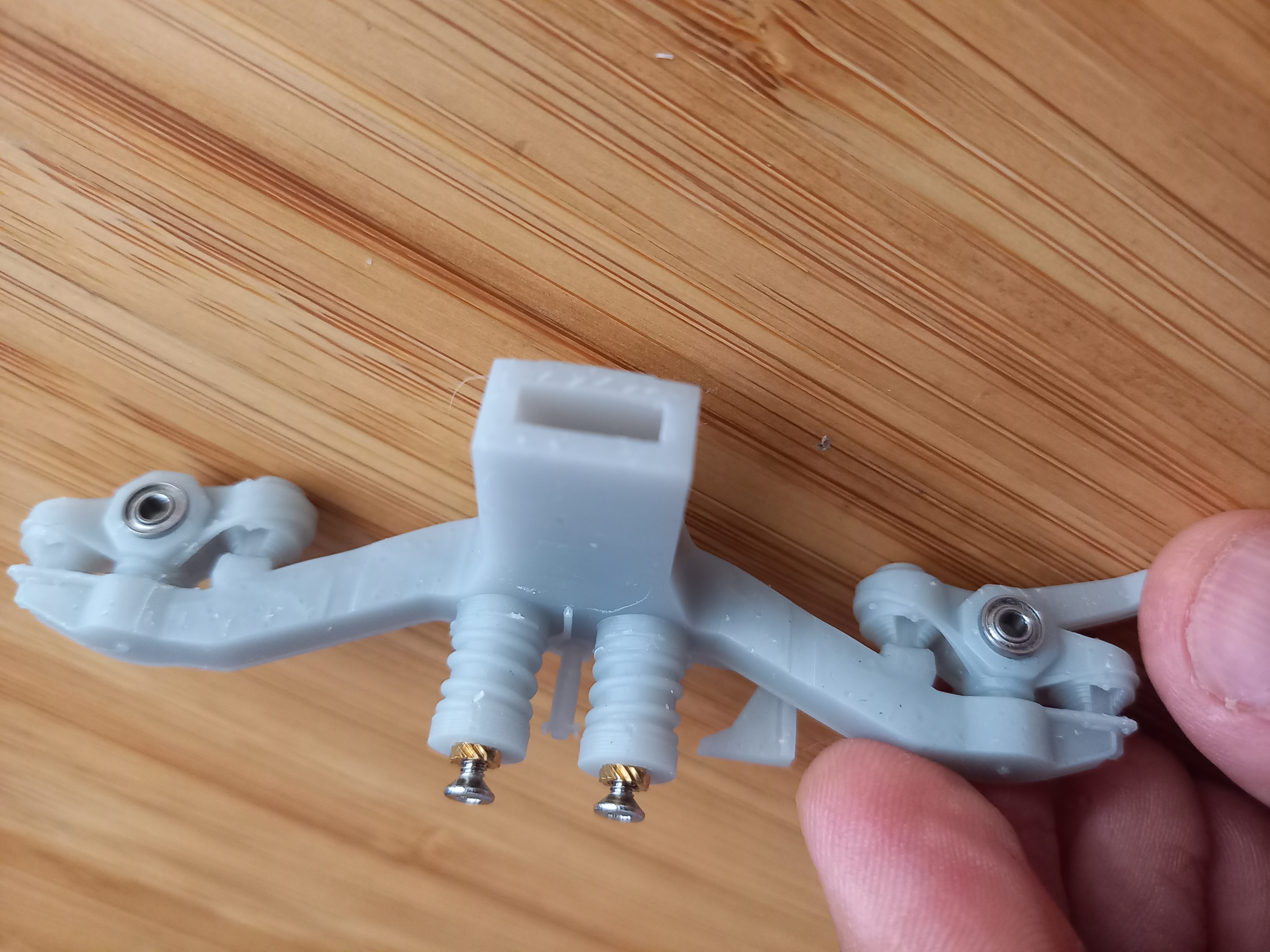

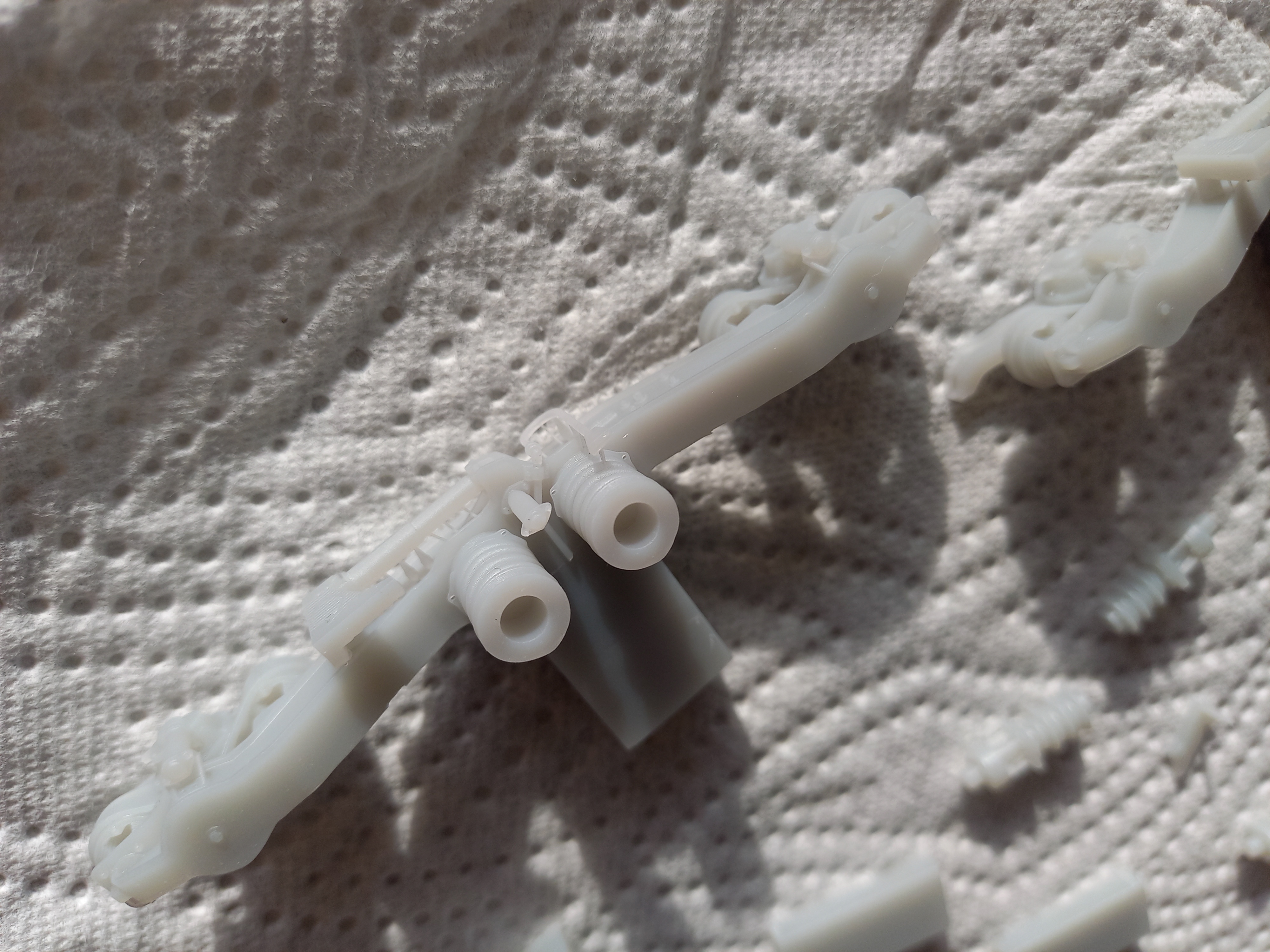

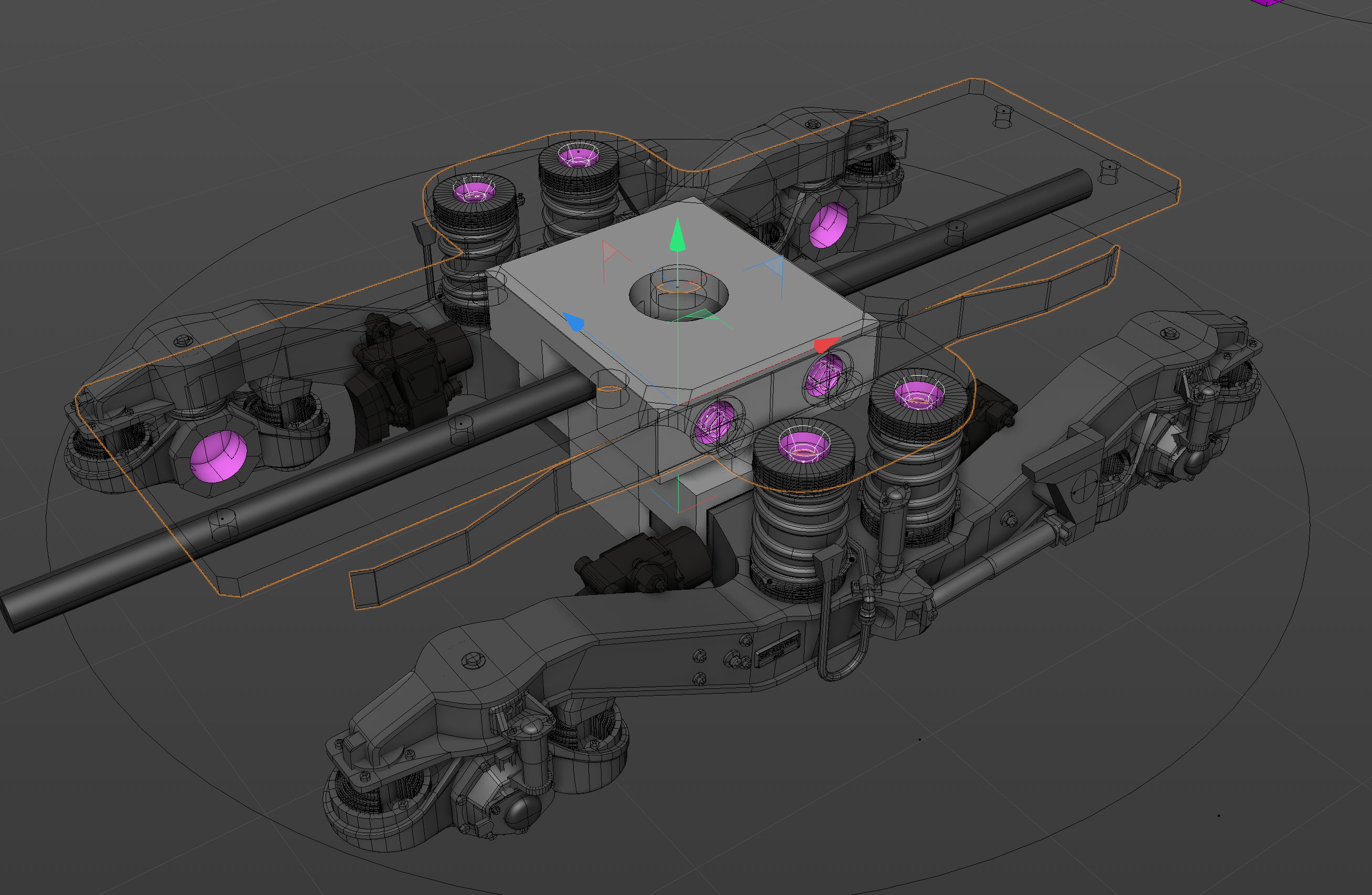

Et voilà où finissent les inserts filetés par exemple...intégration des roulements à bille...et j'ai changé la façon d'assembler led deux parties des bogies...c'est dù au fait que la vis qui relie à la part principale ne s'attache plus à la pièce imprimée..
