Nouveau projet

[Picasso]

Bonjour
Merci pour les photos. C'est sûr qu'il faut que le point de rotation soit au niveau de la limite supérieure du rail . Tu penses que c'est plus pratique avec une charnière plutôt que d'enlever la passerelle ? Evidemment il faut prévoir de brancher les fils à chaque fois !!

[Lyves]

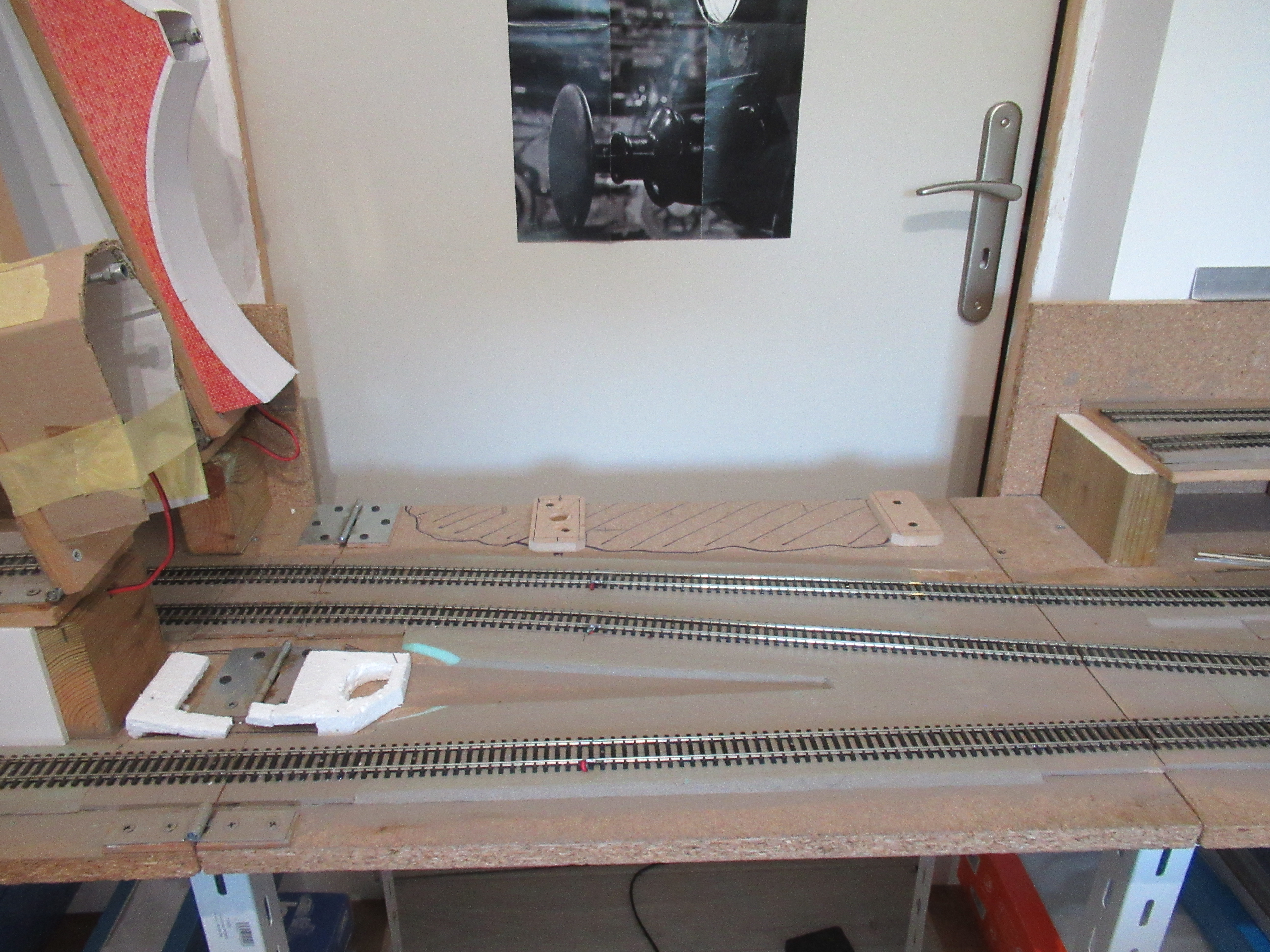

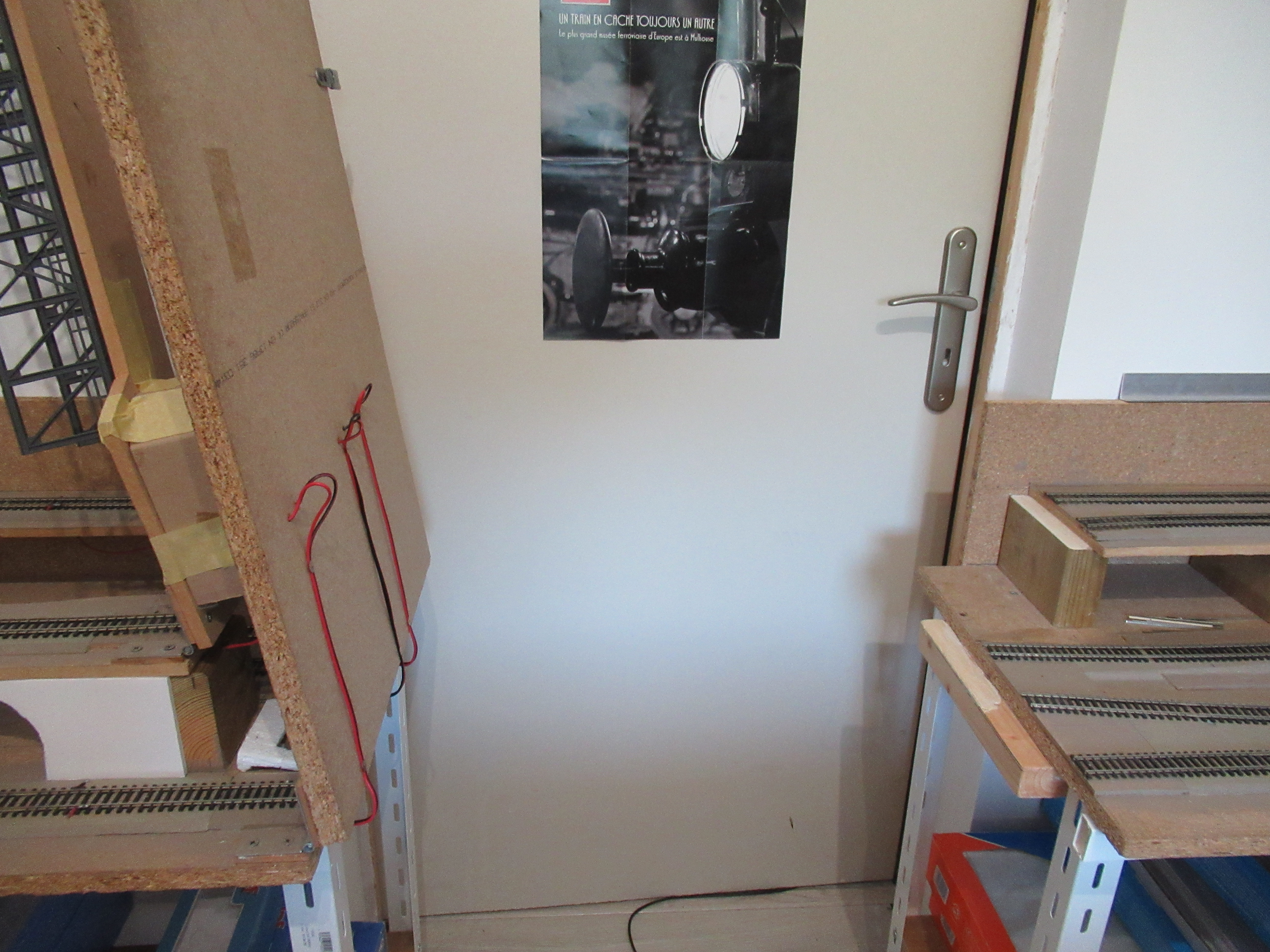

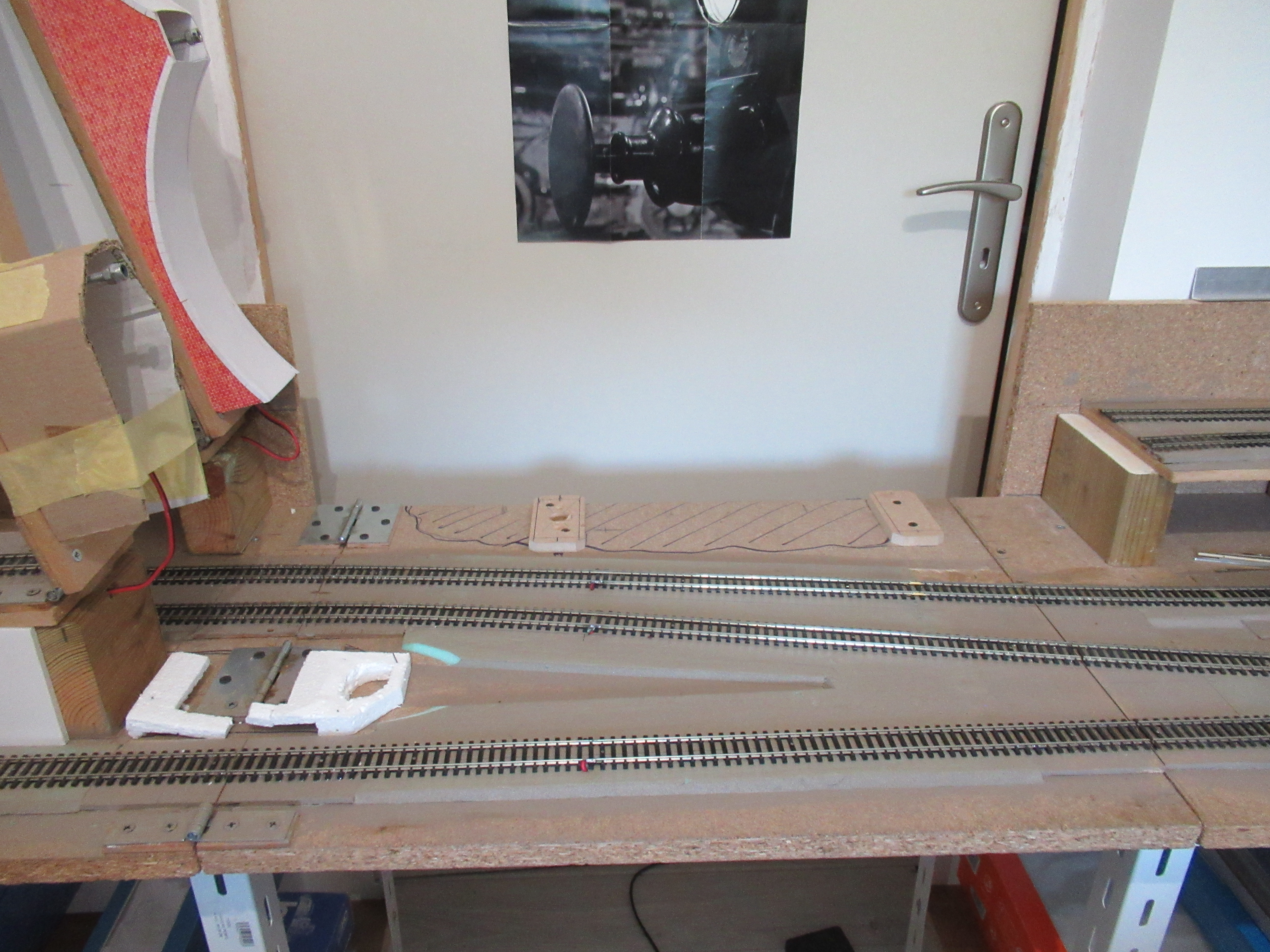

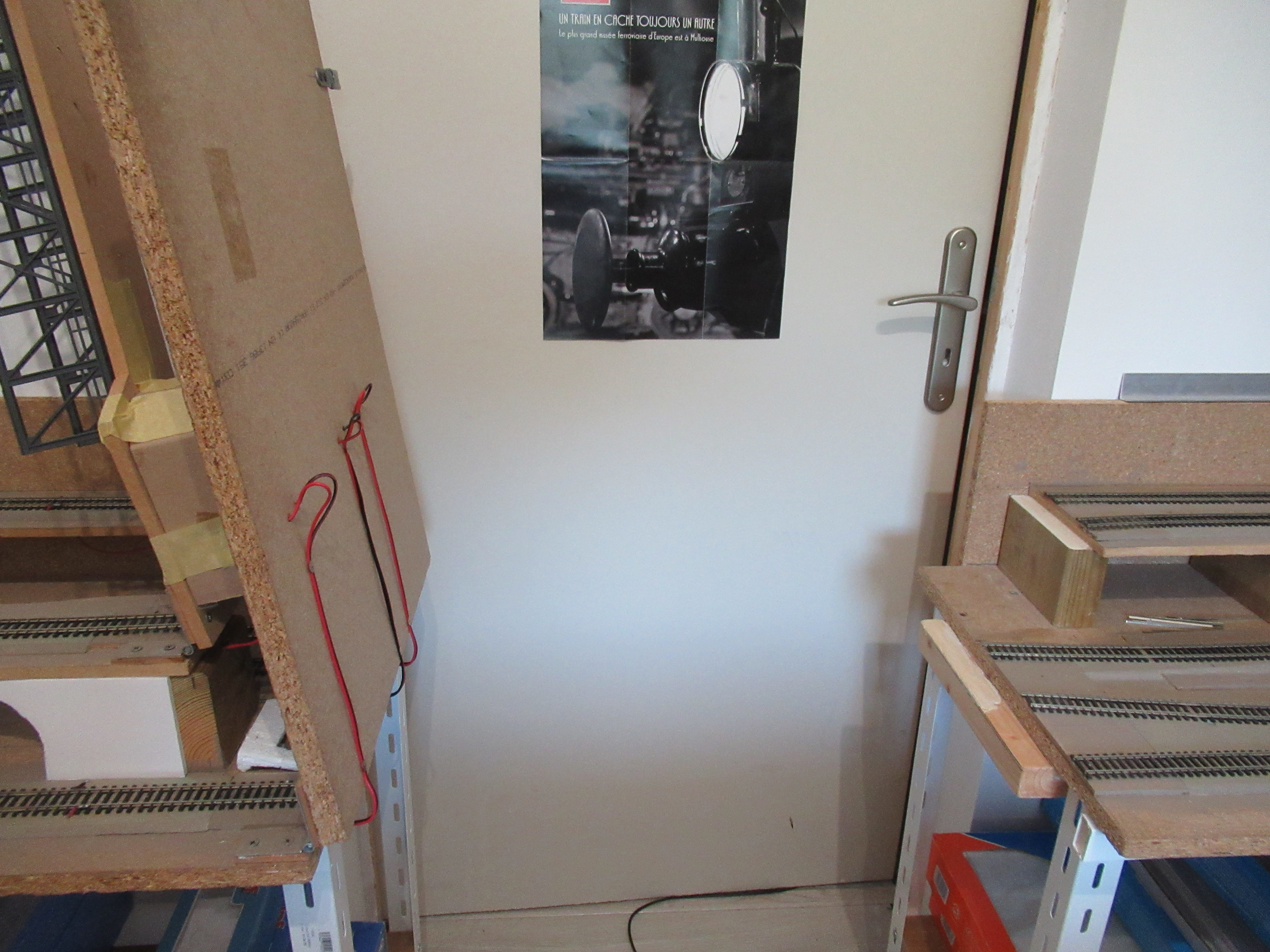

J'ai appliqué pour ma part ce système avec charnières .
Les avantages :
- quand le plateau est reposé , il se replace toujours à la même position sans ajustement à gérer ( hauteur et alignement des rails ).
- les fils électriques d'alimentation suivent le mouvement et donc pas de mauvais contacts .
C'est ce que j'ai fait et ça marche ; mais tout reste possible ....
Je l'avais fait pour du Ho avec 2 parties basculantes ( un peu comme tu souhaites faire ) et jamais de problème .

[Picasso]

Bonjour
Oui en effet çà me parait plus pratique . je vais faire cette méthode . merci pour les conseils et les photos
Dominique

[catalans 13]

Bonjour,
démonstration très intéressante que je vais adapter à mon réseau qui présente de nombreuses similitudes à cette démo
cordialement
Guy

[Picasso]

Bonjour

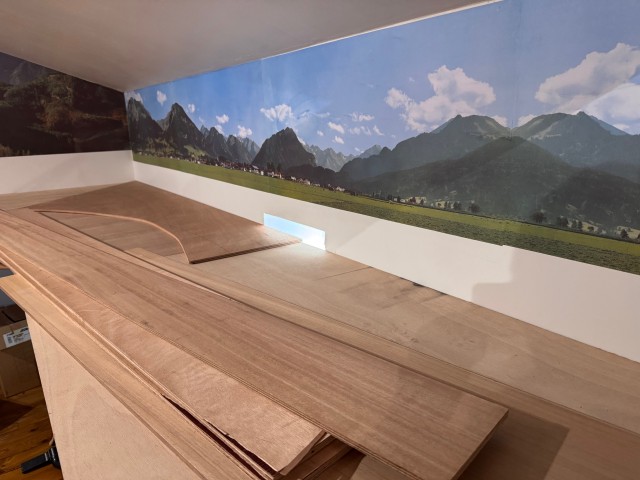

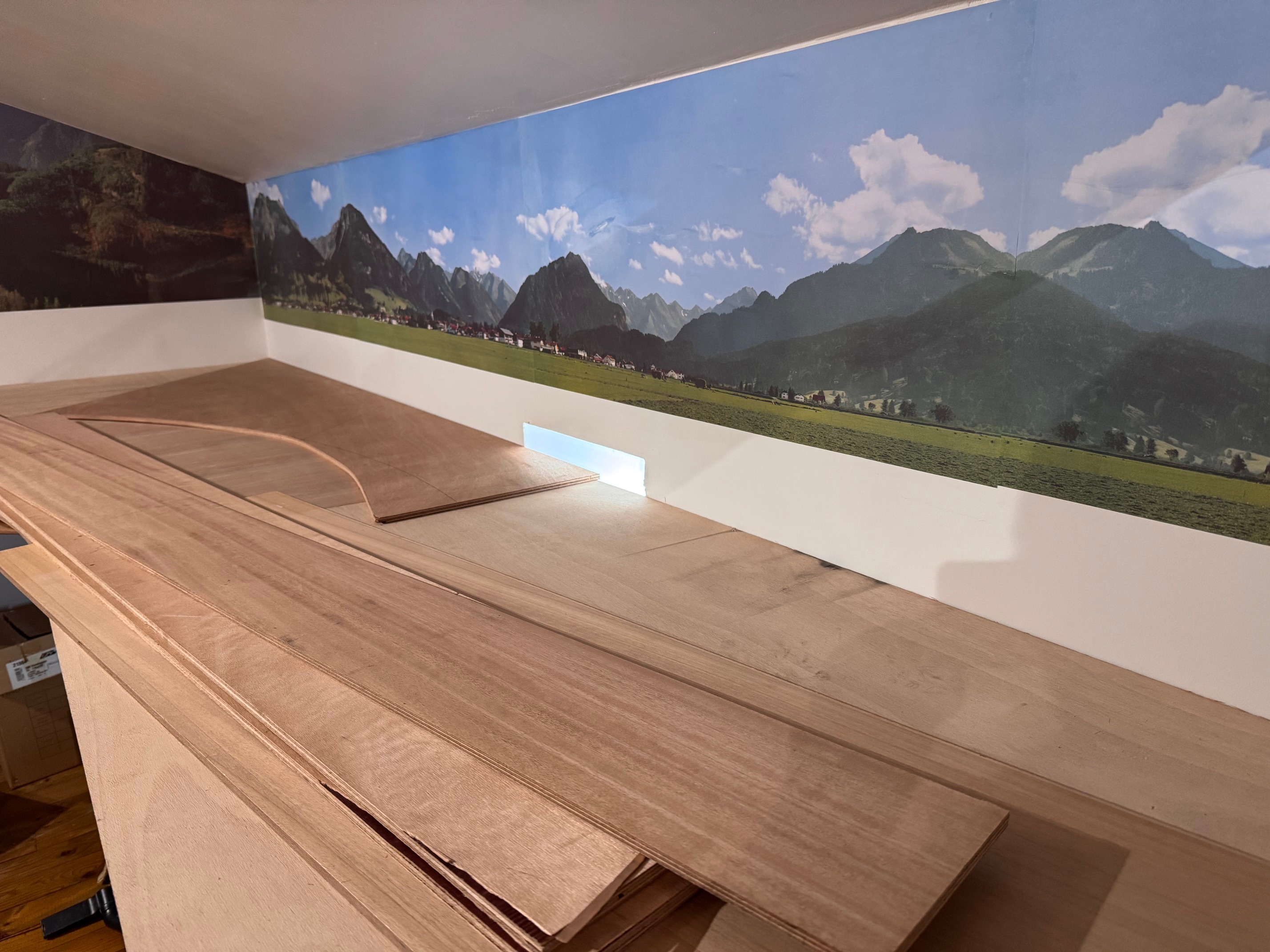

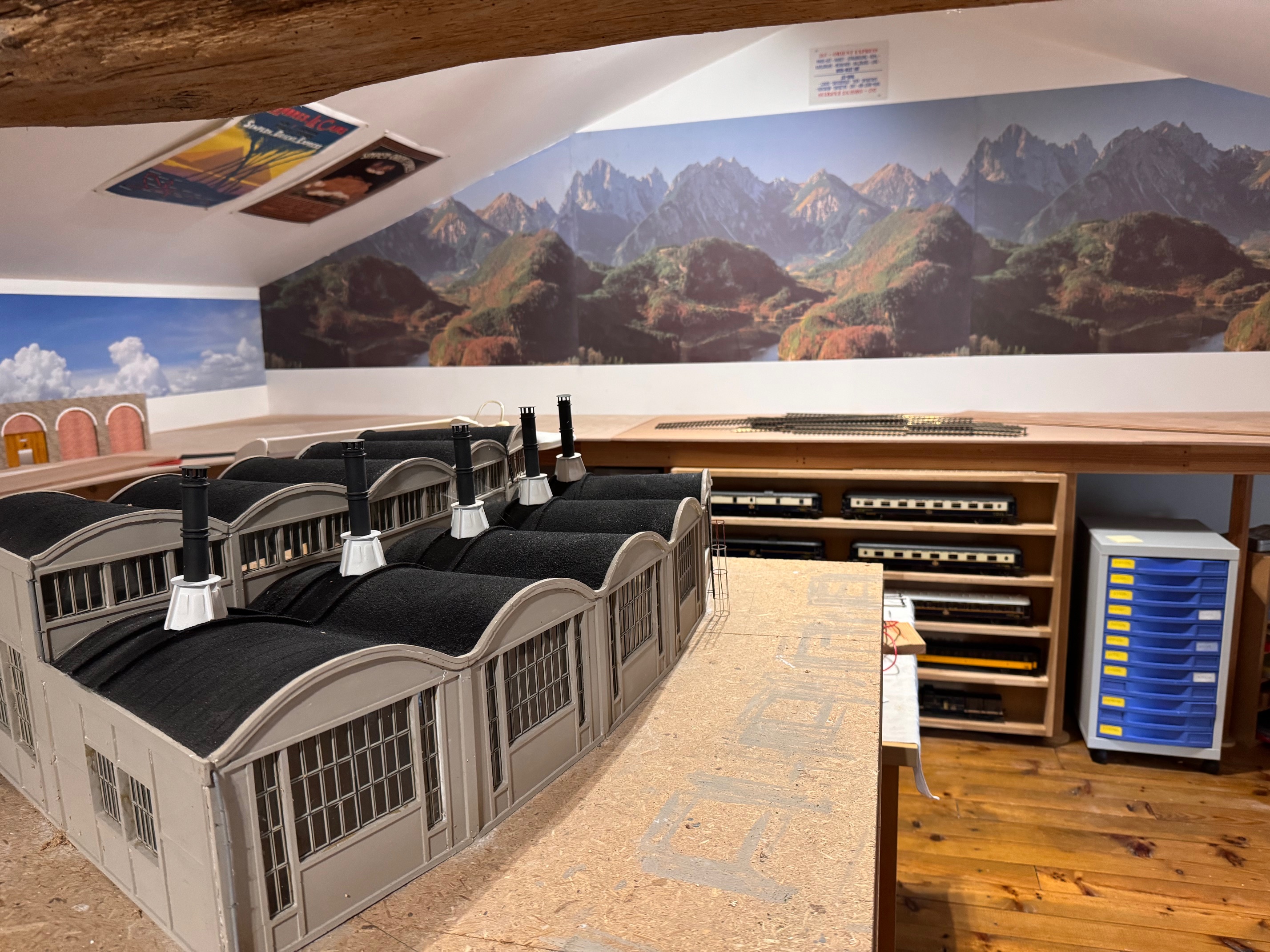

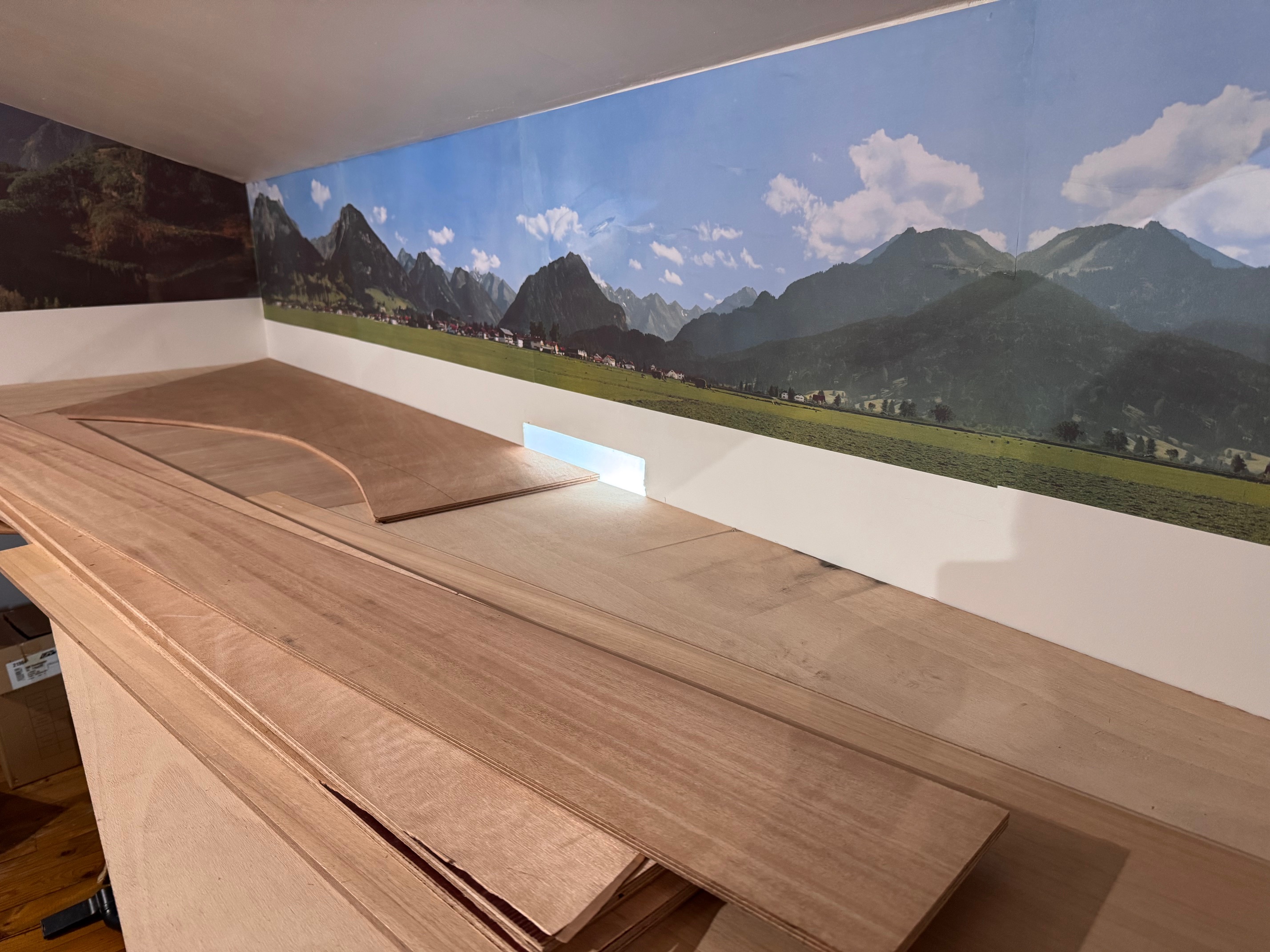

Le projet avance. Il me reste le niveau supérieur à ajuster

[marcou 33]

bonjour a tous ,

bonjour Dominique , super projet bonne continuation dans ce projet de réseau. le batiment PLM de la rotonde est très beau

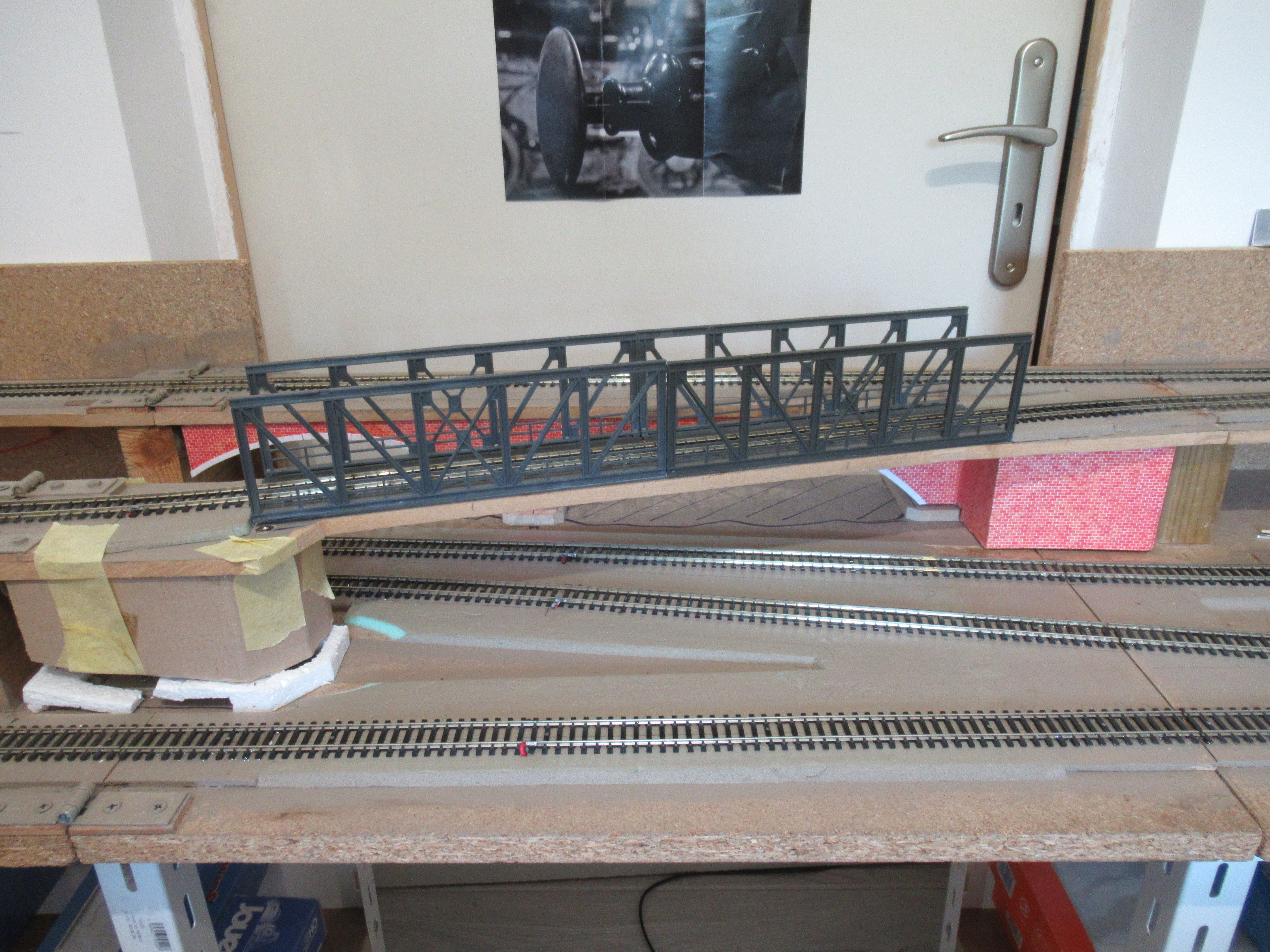

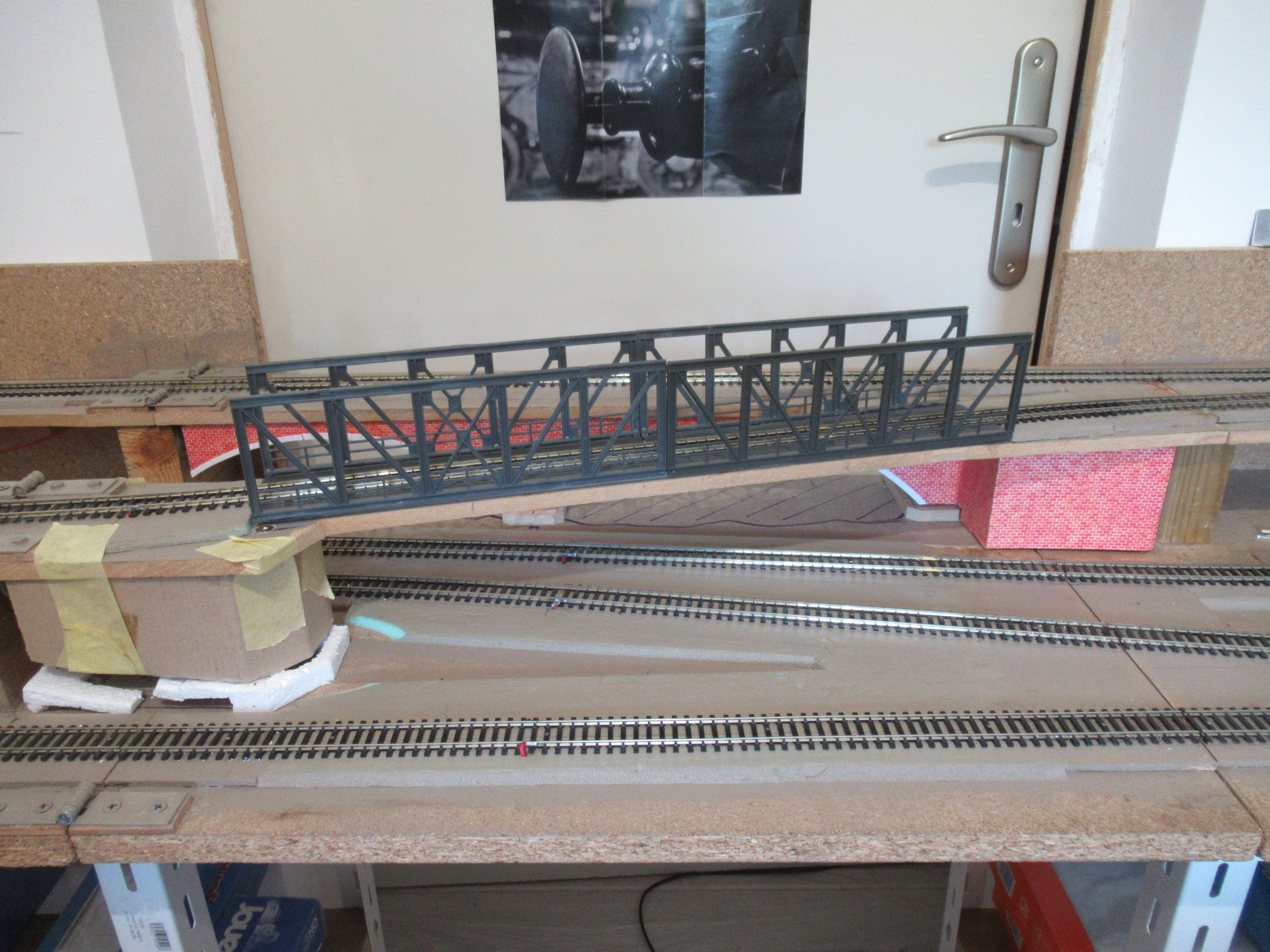

bonjour Yves ,ton pont a treillis est super chouette il vient d'ou ,, très beau projet et bonne continuation pour ton réseau.

merci a tous les 2 pour les photos

cordialement a tous Marcou

[Picasso]

Bonsoir Marc

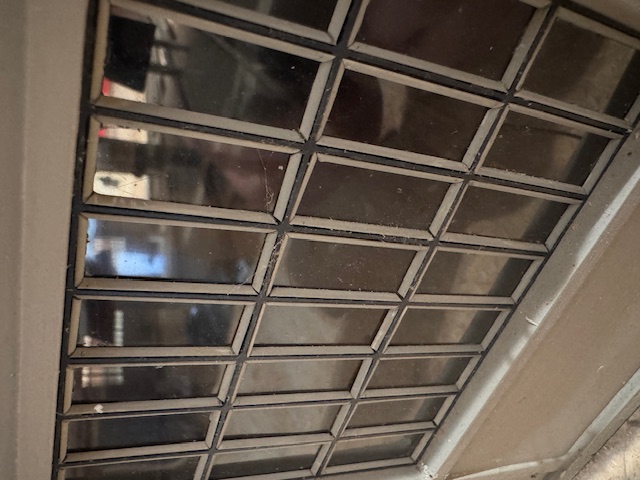

Toi qui a la patience pour poser les rivets , moi j'ai eu la patience de poser les vitres des fenêtres une par une , ensuite j'ai fais les joins avec du quart de rond de 1 mm préalablement peint . C'est une rotonde avec 5 garages ; Il y a 488 fenêtres . Comme elles sont rectangulaires cela fait 1952 baguettes à poser de 4 mm à 30 pour les parties arrières . J'avais un petit massicot pour couper les baguettes à 45 degrés . J'i dû utiliser 20 mètres de baguettes !!!

[Picasso]

Bonjour

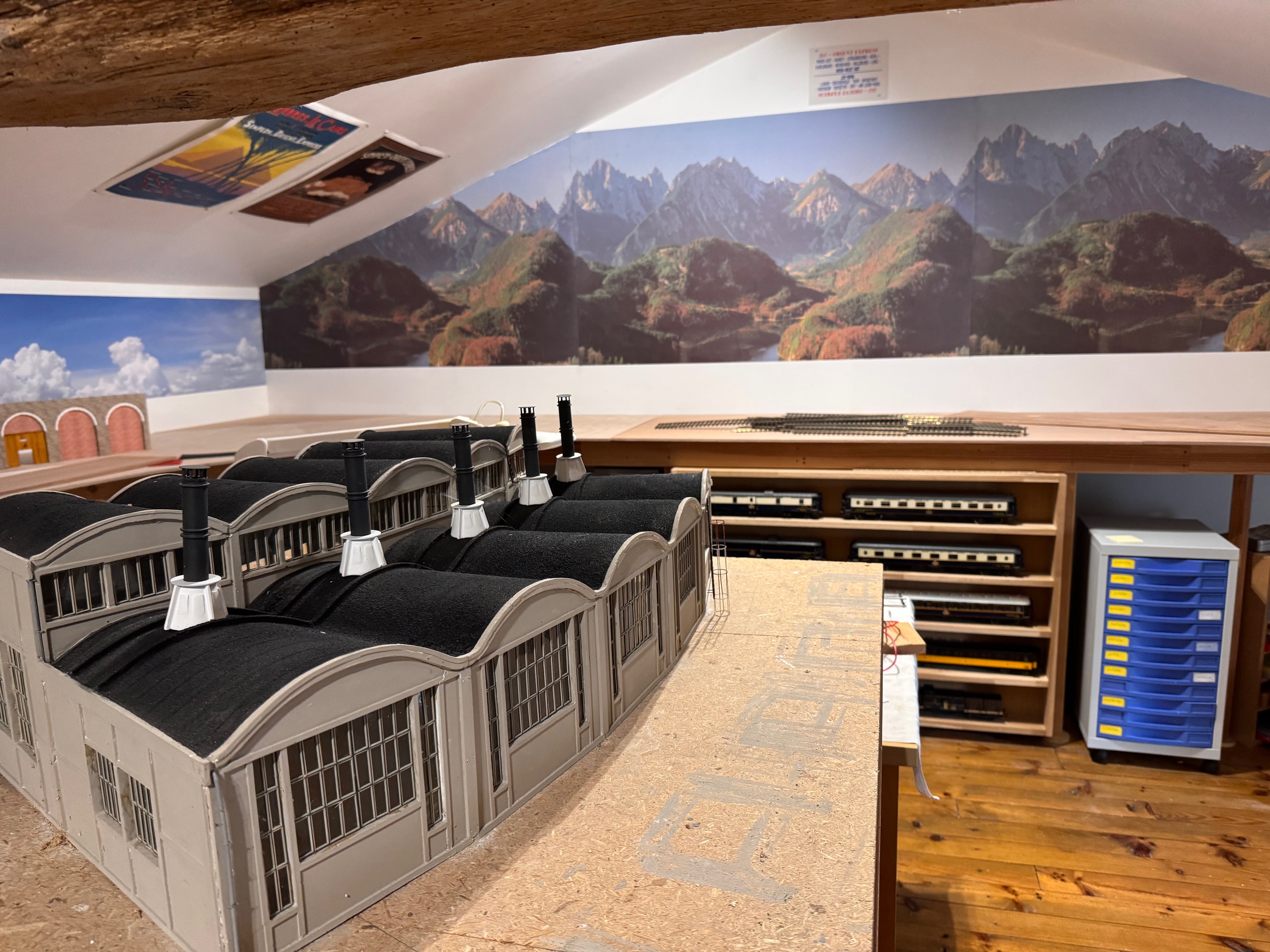

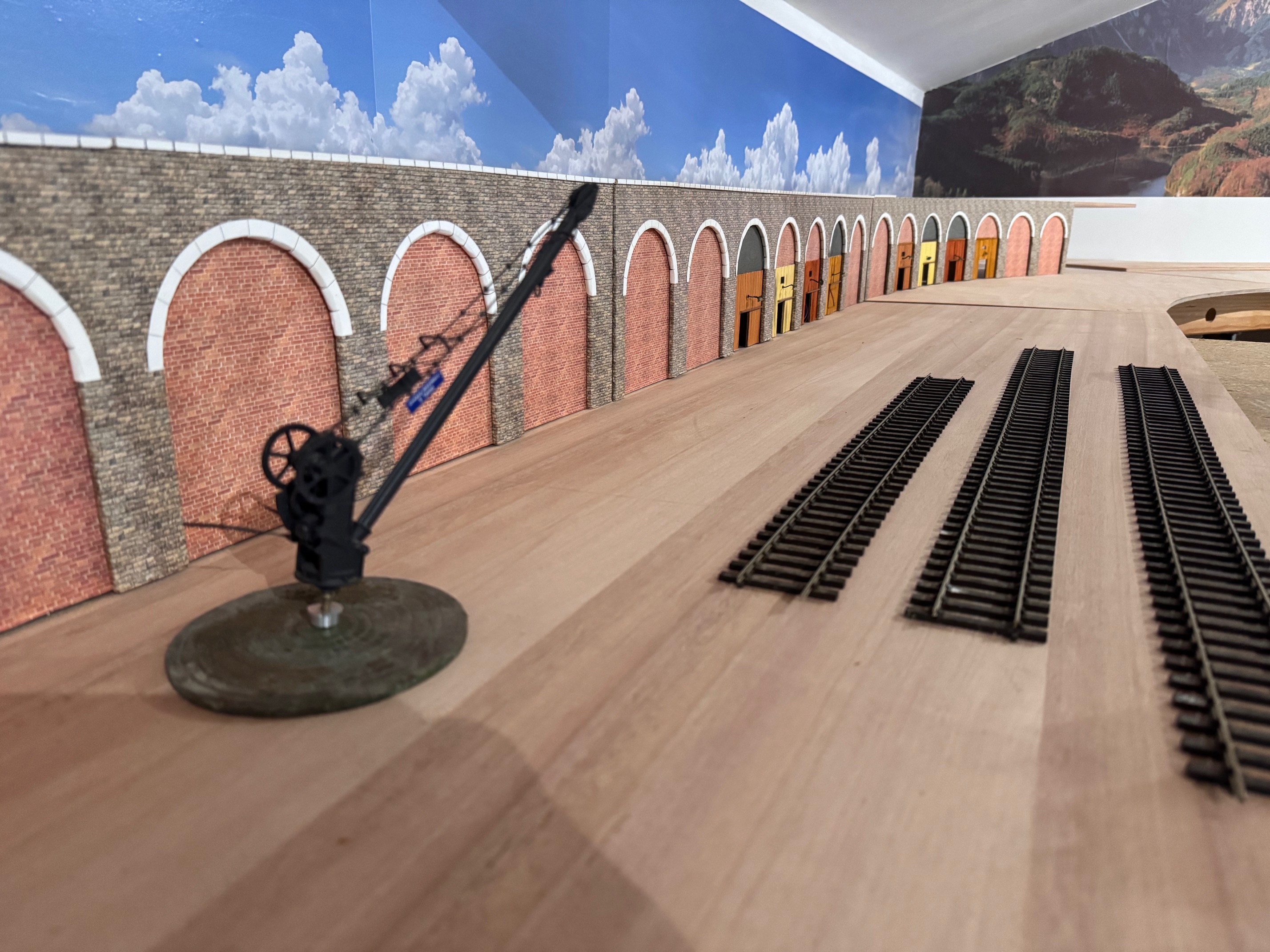

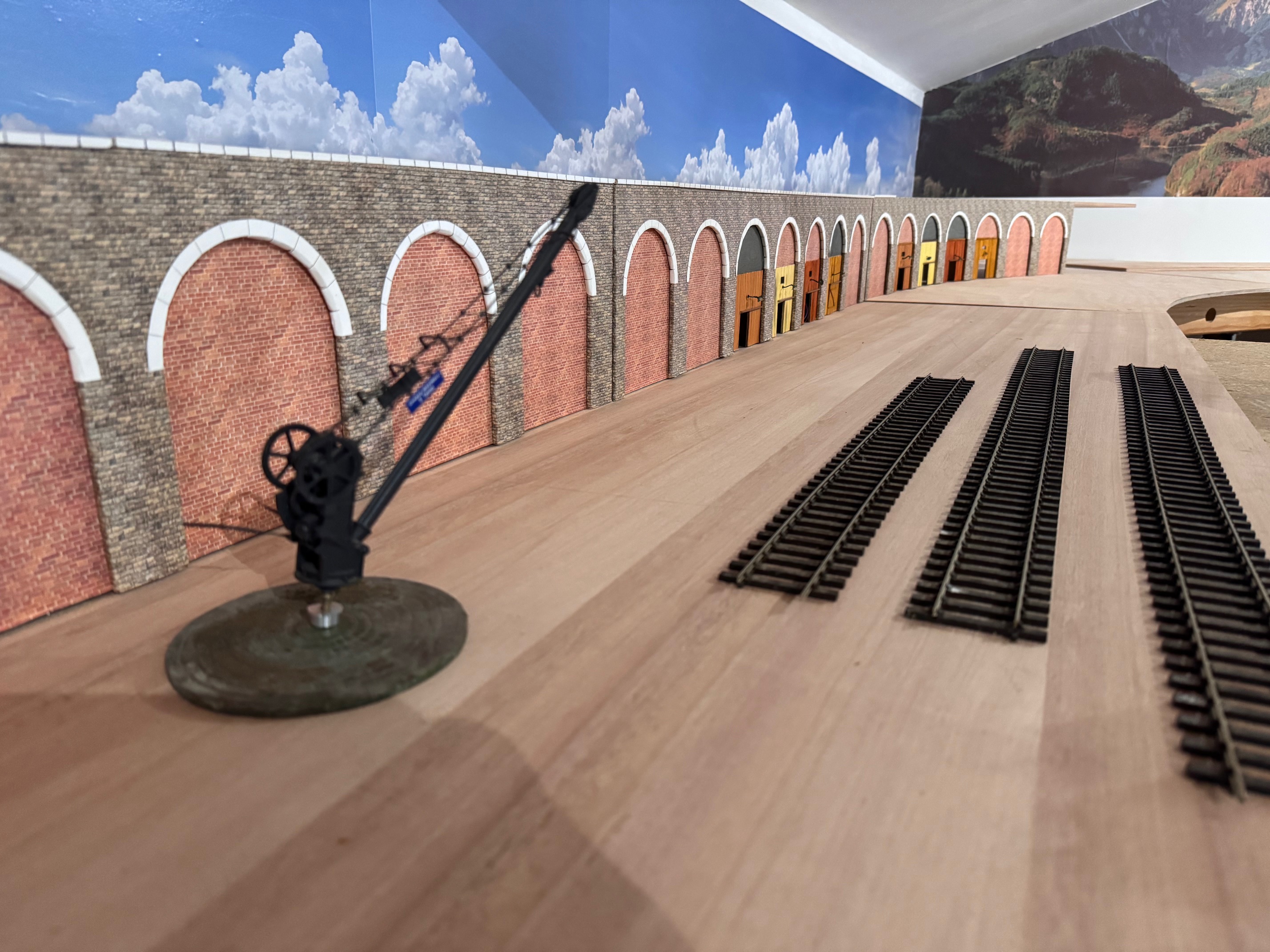

Une petite avancée . Je ne sais spas si c'est une bonne idée de poser les ateliers dans la courbe au fond ? je cherche pour faire aussi un quai afin de présenter cette jolie grue qui faisait partie du réseau Darphin
Bon xe
Dominique

[Picasso]

Bonjour Yves
Afin d'éviter de voir les charnières et trouver un système évitant que la passerelle tombe, pourquoi ne pas basculer la passerelle en bas ? On met ainsi les charnières dessous ? çà pose un problème technique ?
Dominique

[Lyves]

Bonjour à tous et bonjour Dominique
Pour répondre à ta question , plus d’inconvénients à avoir les charnières en dessous que dessus :
- la mise en place du plateau doit être parfaite pour ne pas avoir de " marche "dans les fils de rails . Difficultés de calage et de verrouillage ...
Quand le plateau vient de dessus , il se place directement en appui sur une butée , donc pas de risque de "marche" . Tout est aligné .
- la pose du contact de sécurité ( du plateau esquivé ) peut être plus délicate à mettre en place .
C'est un micro contact ( amplitude de variation de 1 mm à 2 mm) , donc très sensible à la position du plateau .
Si le plateau vient de dessus, le contact est automatiquement fait .

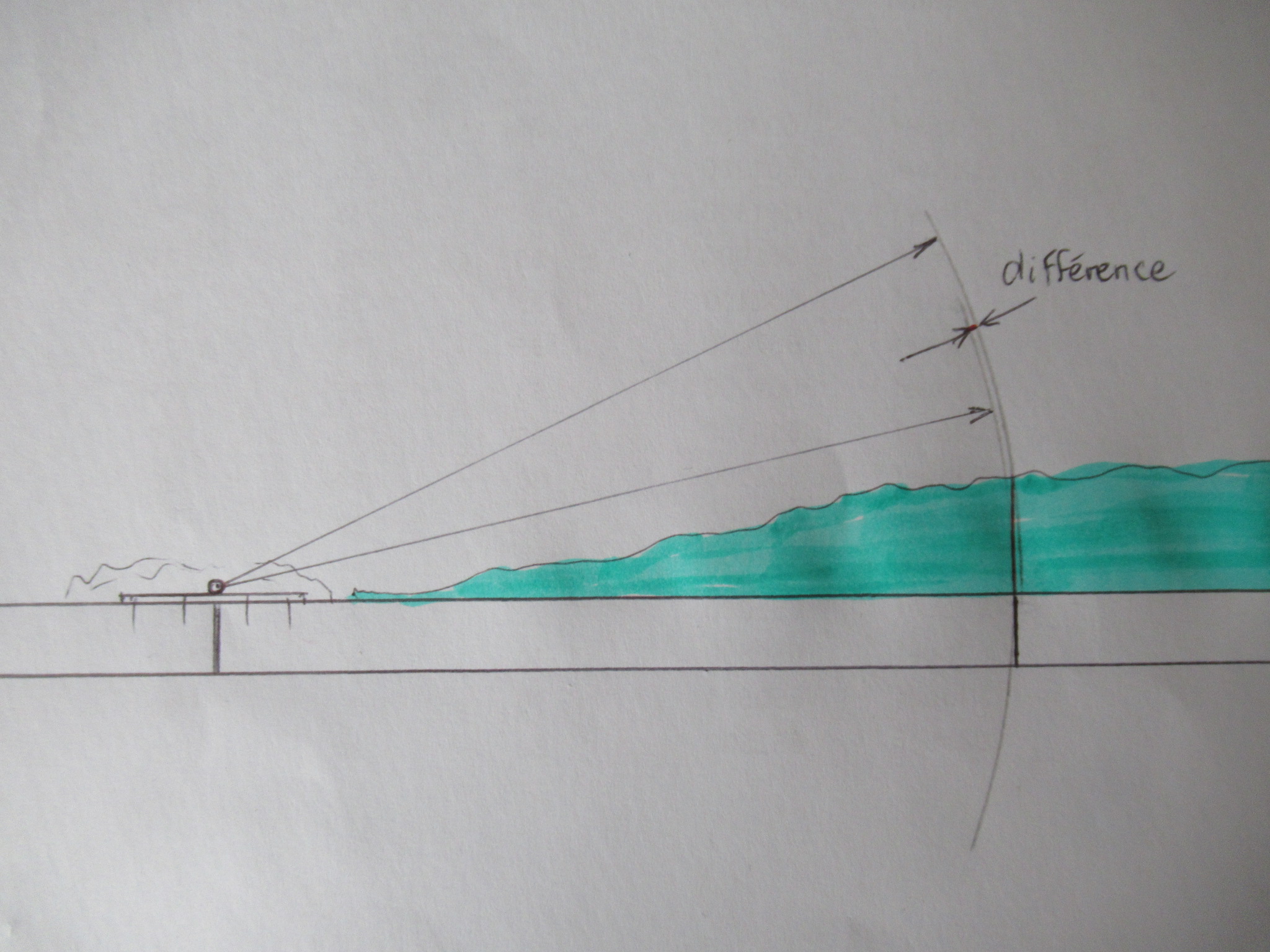

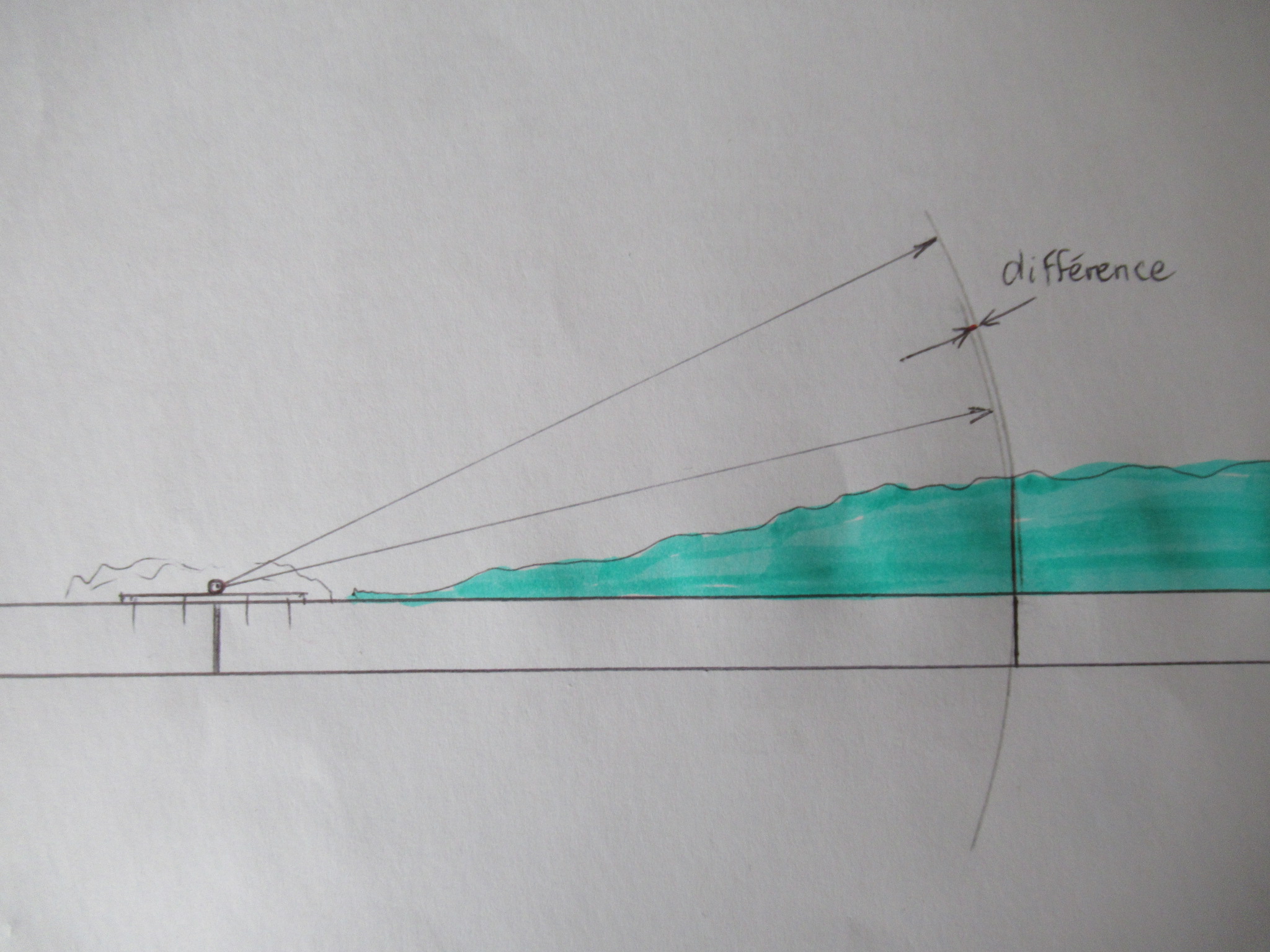

Autre point important , si tu as des décors en reliefs ( rochers , ponts ... ) , dans l'arc de cercle ayant le centre des charnières ,
cela risque de ne pas s’inscrire dans ce même arc de cercle .
Effectivement les charnières sont visibles , mais elles peuvent être dissimulées par des élément de décors souples (style lichen )
Mon avis , dans ce cas précis : le coté technique est à privilégier sur le coté décor en vue d'un bon fonctionnement .
Après , je ne dispose peut être pas de tous les paramètres et contraintes dans ton cas précis .
