CITERNE TP "MiMo"

[Mauro]

un très long travail, félicitations
Mauro

[cdz183]

Mauro, mais cette construction n'est pas si longue en réalité, c'est surtout le choix des solutions retenues qui prend du temps.

[cdz183]

Tiens tu nous fait "histoires sans paroles"!

Voui : quand je parle, on comprend rien, parait-il !

Sinon on voit bien qu'il suffit de peu d'outillage pour réussir à faire du Mimo ! ( à part la machine à faire les rivets, j'utilise les mêmes ustensiles basiques)

Tout à fait ! C'est même le but de ce fil. Pour mémoire, la riveteuse n'est pas obligatoire !

[cdz183]

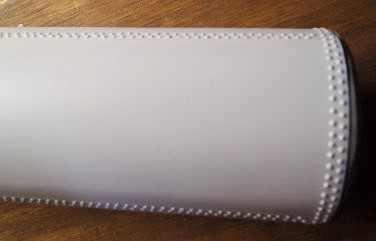

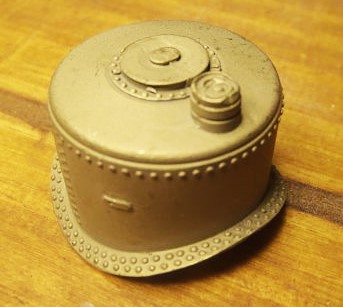

La cuve elle-même est terminée. Reste le dôme. 2 possibilités : construction intégrale ou pièce détachée d'artisan. S'agissant d'une pièce ultra-visible et pas évidente à façonner, notamment la base (sauf à forer un trou du diamètre correspondant dans la cuve et à y glisser un bout de barre ronde), mais aussi la collerette rivetée, j'ai préféré la 2e solution : une superbe pièce de fonderie bronze de l'artisan Alain Jarry (cette pièce existe aussi chez Haxo-modèle).

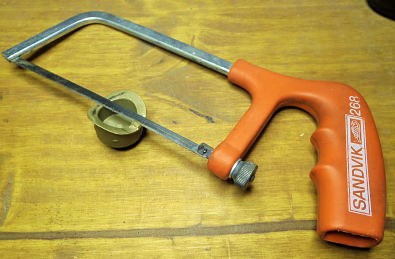

Il convient d'araser la carotte de coulage. Une simple scie à métaux miniature (disponible dans les grandes surfaces de bricolage (GSB) pour moins de 6 €) suffit à régler le problème en 15 mn chrono.


[cdz183]

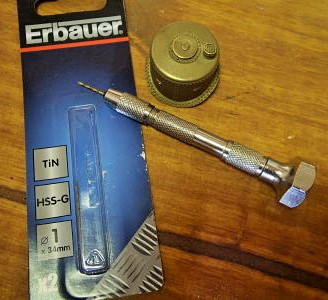

Il faut ensuite percer les supports de main-courante du dôme. Nul besoin d'une mini-perçeuse (qui de plus, tourne trop vite sans régulateur de tension et n'a plus de couple à basse vitesse avec) : toujours dans l'esprit MiMo, un porte-foret à main et un blister de 2 forets de 1mm (revêtu de nitrure de titane, c'est à peine plus cher et c'est largement plus efficace) disponible en GSB pour 2,9 € suffit largement. On évite de griffer la surface en dérapant et de glacer le trou en patinant : c'est l'affaire d'une vingtaine de mn, en prenant soin de garder une bonne orthogonalité.

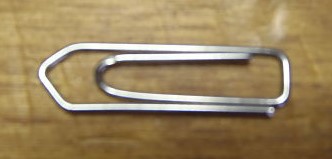

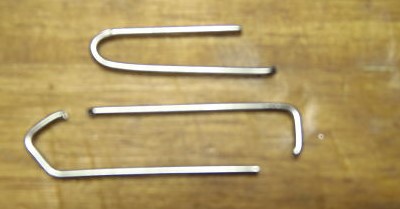

Ceci effectué, il faut confectionner la main-courante : pas mal de GSB ont de la corde à piano en barre d'1m mais, étant en acier, elle rouille et son élasticité ne facilite pas sa mise en forme; Un simple trombone va nous convenir. Il faut avoir une pince coupante et une pince plate, ce qui est l'équipement de base de tout bricoleur qui se respecte :

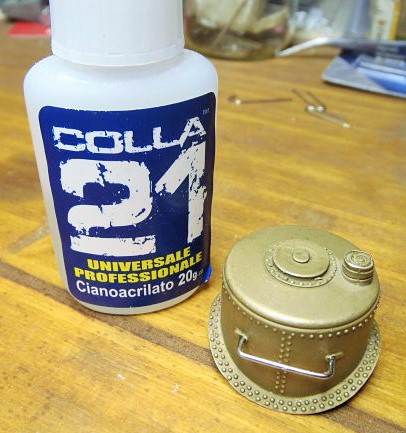

une fois mise en forme à la pince plate et au doigt, deux points de colle cyanoacrylate anaérobie "colle 21" vont en quelques secondes et sans précipitation (puisqu'elle ne polymérise qu'en l'absence d'oxygène) solidariser cette main-courante au dôme bronze, sans usage de fer à souder, ni de chalumeau.


[cdz183]

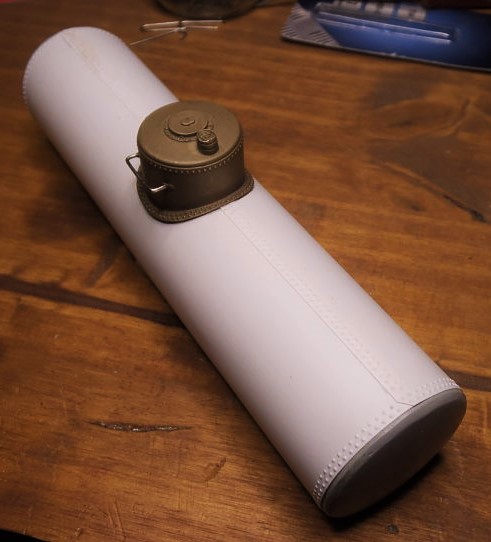

Résumé des courses : nous disposons d'une citerne pur plastique à l'échelle stricte du 1/43e, convenablement lestée (100 g pour les joues et 50 g pour le dôme), pour un coût brut d'une quinzaine d'euros pour la cuve, 5 € pour l'habillage et 15 € pour le dôme, soit 35 € auquel Il faut rajouter le coût des rivets , selon l'option choisie.


L'avantage de travailler à l'échelle est que les pièces détachées artisanales s'adaptent parfaitement, quelle que soit leur origine.

[moslinois]

On doit pouvoir convertir cette citerne en Voies étroite ,à voir ,j’attends la suite

[cdz183]

Après un petit break (sic) consacré au Cercle du zéro, reprise des hostilités.

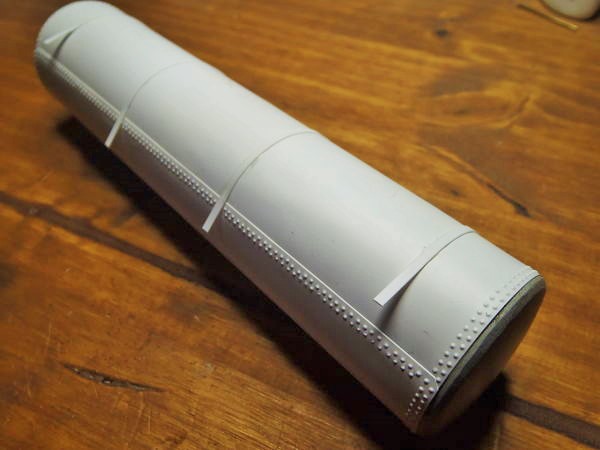

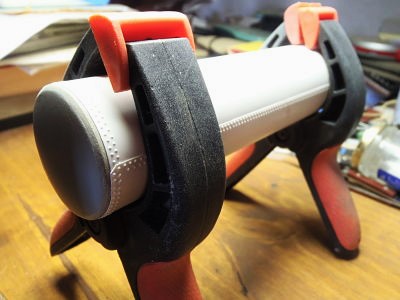

Les 4 feuillards de maintien de la cuve sont découpés à longueur (9,2 cm pour ceux d'extrémité et 11, 7 pour les centraux) dans de la bande Evergreen de 2,29 x 0,28 mm référence 8108, centrés puis collés en place. Les extrémités sont laissées flottantes pour y greffer les tendeurs à vis qui les fixeront au châssis.


[François D]

Je parcours le forum.
Entre CDZ 267, CDZ 290 et CDZ 183 je ne sais plus où donner un peu d'attention...

Bon, cette citerne : très chouette !

[Bagages Express]

Finalement, moins c'est cher... plus c'est beau
