Eun' VU din ch'nord

[cdz183]

Euh, sans doute, Fabrice, mais ici, nécessité fait loi !

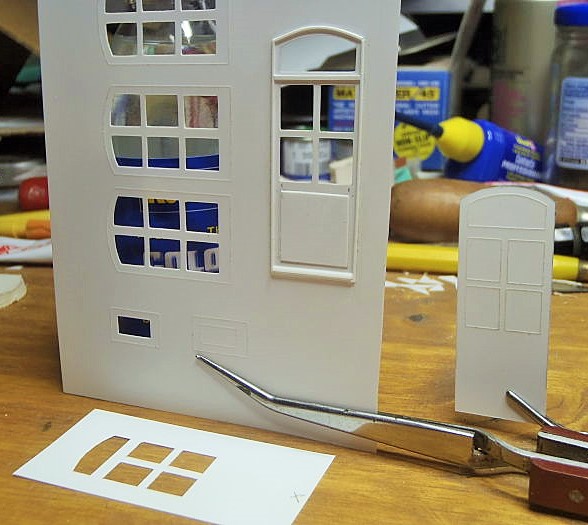

Sans originalité aucune et en suivant scrupuleusement la fiche pratique I.49 (Loco-revue 657 d'avril 2002) due à Gérard Huck, j'attaque les huisseries prédécoupées en plasticarte 0,25 mm (courtoisie d'Ivan qui m'a même prévu un exemplaire supplémentaire de chaque type d'ouvrant) : les vitrages sont détourés par la classique découpe en croix. Sur le pourtour de la porte est collée une baguette de 0,5 x 0,5 mm (Evergreen réf 120) qui figure le dormant. Au dessus de celle du bas est collé un quart de rond de 1 mm (Evergreen réf 241) qui figure le jet d'eau. Une baguette de 0,5 x 0,75 mm sépare l'ouvrant de l'imposte vitrée qui le surplombe. Le panneau du bas est coupé dans la feuille de plasticarte de 0,25 mm des huisseries en le décentrant pour garder une traverse haute qui supportera la poignée de porte.


La porte ainsi obtenue est plaquée sur une feuille de plasticarte de 0,13 mm et la périphérie des vitrages y est reportée avec un porte-mine de 0,5 mm. Celle-ci est ensuite découpée à l'X-Acto (lame neuve conseillée ...) et l'on obtient ce qui figure en bas de la photo. Collée sous la précédente, elle figurera les joints de vitres et donnera du relief à l'ensemble.

Rien de bien sorcier et à la portée de n'importe qui : la preuve ! N'hésitez pas à vous lancer dans la construction de bâtiments en zéro.

[cdz183]

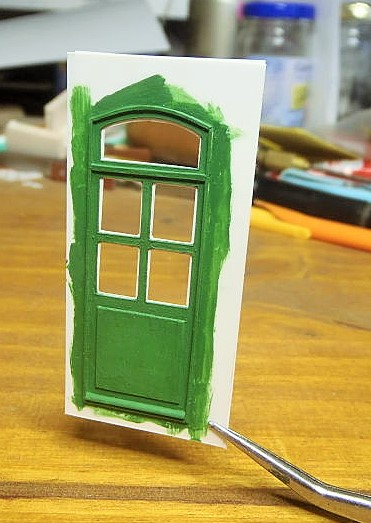

Après mise en peinture de la porte à l'Humbrol© matt 101 puis contre-collage du feuillet de 0,13 mm, voilà le résultat obtenu :

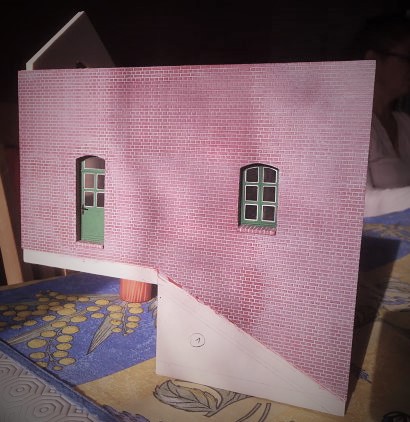

Il ne reste plus qu'à coller ce sandwich sur un morceau de plastique transparent de même taille à la Micro Kristal Klear (ce qui, en plus, va le rigidifier), puis coller l'ensemble par l'intérieur à son emplacement définitif. C'est fini ! Simple, n'est-ce pas ?

[230d9]

Bonne méthode le collage par l'intérieur avec le contre-collage du feuillet ça évite les fuites de lumière, j'ai eu ce souci...

[cdz183]

Merci, Alain : ça facilite aussi grandement une mise en place parfaitement parallèle et verticale des huisseries. Seule précaution : il faut vérifier préalablement la largeur exacte entre tableaux avant de coller les baguettes verticales de 0,5 x 0,5 mm pour qu"elles affleurent la muraille. Trop large, ça ne s'encastre pas, trop étroit, il apparaît un jour disgracieux. En effet, les languettes d"habillage des trumeaux ne sont pas toujours parfaitement d'équerre ...

[cdz183]

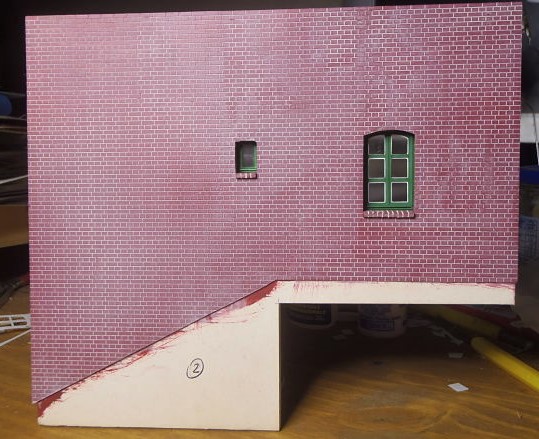

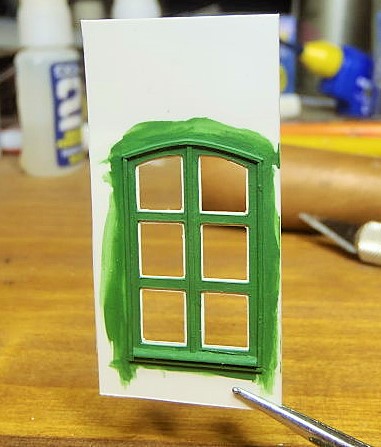

Idem pour les fenêtres, avec toutefois le collage d'un profilé 0,25 x 0,5 mm (Evergreen réf 101) dans l'axe du montant central.


la lucarne éclairant la cage d'escalier bénéficie du même traitement, malgré sa taille modeste ( 9x 15 mm)


NB : cet accessoire m'est - hélas - devenu indispensable ... "la vieillesse est un naufrage" (Victor Hugo).


[cdz183]

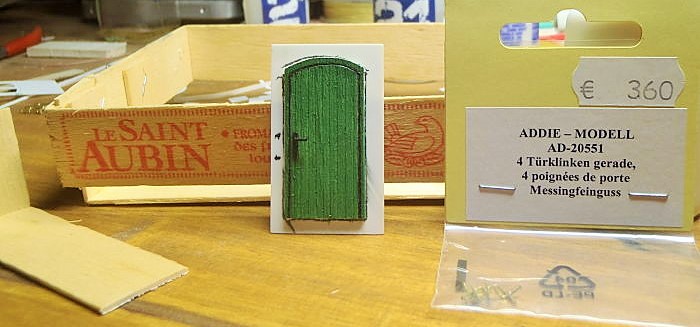

Enfin, il reste la porte de cave : elle est taillée dans un morceau de cagette de fromage (pub gratuite), rainuré en périphérie pour figurer le dormant et gravé à l'X-Acto en planches verticales. La jonction dormant / ouvrant est soulignée à la peinture noire, utilisée aussi pour la poignée de porte Addie-Model (réf AD-20551), superbe et vendue moins d'1 € pièce. La porte est collée à la cyano 21 sur un rectangle de plasticarte de 0,5 mm et mise en place avec la même colle par l'intérieur.


Voilà, les parois sont terminées et en cours d'assemblage à la colle néoprène. Une toiture provisoire en polystyrène moulée d'une seule pièce avec ses faitières (achetée Dieu sait où voici au moins 18 ans ...) complétera le bâtiment. J-19, il faut speeder !



[230d9]

J'aime bien le rendu du "mastic" pour les joints !

[cdz183]

Mouais, mais si c'était à refaire, je prendrais du carton-plume de 4 mm au lieu de 5 (qui, à ma connaissance, n'existe pas, c'est 3 ou 5 mm) et je ferais des joints de vitre avec un porte-mine de 0,25 au lieu de 0,5 mm (il faut du graphite pour pouvoir gommer les marques de découpe). En effet, les tableaux sont un peu trop profonds et le "mastic" un chouïa trop visible.

Bon, ce sont nos erreurs qu'on appelle expérience !

[cdz183]

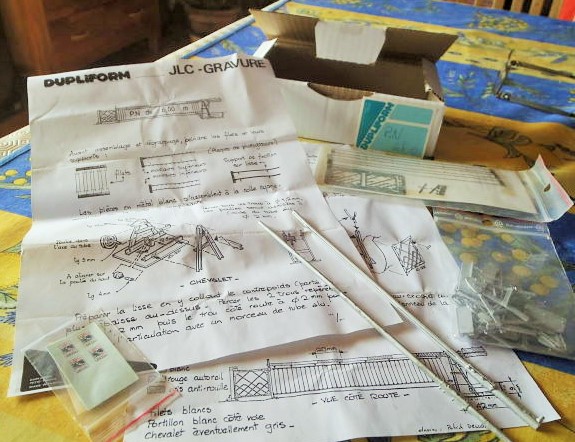

Allez, on attaque le passage à niveau stricto sensu. Bonne occasion de monter enfin ce PN de 6 m Dupliform / JLC acheté voici ... 18 ans !
Bien que conçu pour être fonctionnel, il sera inexorablement fermé pour l'expo, timing oblige.


Un conseil éclairé pour ce 1er montage de kit en métal blanc / maillechort photogravé ? Quel(s) apprêt(s) utiliser avant peinture ? Merci d'avance.

[cdz183]

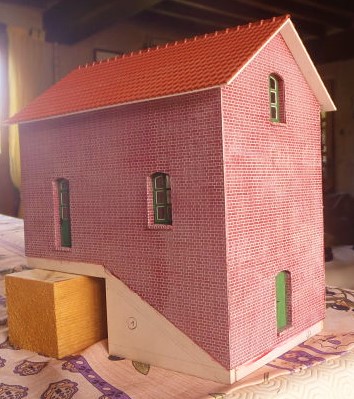

Voilà une vue du bâtiment assemblé rapido. Outre les rives, une petite cheminée ne serait pas de trop ... Surtout que j'ai une petite idée derrière la tête, s'agissant d'une expo grand public !
