Nouveau projet
-
Picasso
- Expert
- Messages : 124
- Enregistré le : 25 juin 2013, 10:54
- Prénom : Dominique
- Localisation : 16
- A été remercié : 10 fois
Re: Nouveau projet
Pour être sûr qu'elles roulent correctement en fonction des rayons de virage . Le plus grand fait 190 cm et cela va diminuer. Donc la Pacific à l'extérieur et les autorails à l'intérieur.
Membre du CDZ 1197
-
ffayolle
- Platinum
- Messages : 4612
- Enregistré le : 19 mai 2015, 19:39
- Prénom : Fabrice
- A remercié : 301 fois
- A été remercié : 195 fois
Re: Nouveau projet
Beau projet.
Et une disponiblité en place qui doit permettre de.
Il serait toutefois utile de réaliser un croquis plus précis du tracé des voies.
Des logiciels existent et permettent ainsi de vérifier si. Voir par exemple https://www.anyrail.com/
Et une disponiblité en place qui doit permettre de.
Il serait toutefois utile de réaliser un croquis plus précis du tracé des voies.
Des logiciels existent et permettent ainsi de vérifier si. Voir par exemple https://www.anyrail.com/
Modifié en dernier par ffayolle le 07 avr. 2025, 20:27, modifié 1 fois.
Fabrice Fayolle
https://www.facebook.com/profile.php?id=61558050156511
https://www.facebook.com/profile.php?id=61558050156511
-
Picasso
- Expert
- Messages : 124
- Enregistré le : 25 juin 2013, 10:54
- Prénom : Dominique
- Localisation : 16
- A été remercié : 10 fois
Re: Nouveau projet
Bonjour
Oui j'ai un logiciel (rail modeller express) mais pas de rail PECO . Celui que vous citez est pour windows . Il ne prend pas en charge MAC OS !! Dommage.
Oui j'ai un logiciel (rail modeller express) mais pas de rail PECO . Celui que vous citez est pour windows . Il ne prend pas en charge MAC OS !! Dommage.
Membre du CDZ 1197
-
AMG 808
- Senior
- Messages : 40
- Enregistré le : 16 nov. 2024, 09:20
- Prénom : Bernard
- Localisation : Cognac 16720
- A été remercié : 3 fois
Re: Nouveau projet
Bonjour à vous tous,
Ma future CC 14100 tourne sur un rayon de 1600 mm. Bonne journée à vous.
A+, Bernard.
Ma future CC 14100 tourne sur un rayon de 1600 mm. Bonne journée à vous.
A+, Bernard.
-
ffayolle
- Platinum
- Messages : 4612
- Enregistré le : 19 mai 2015, 19:39
- Prénom : Fabrice
- A remercié : 301 fois
- A été remercié : 195 fois
Re: Nouveau projet
Voir https://sourceforge.net/p/xtrkcad-fork/wiki/Home/
Les appareils de voie PECO sont disponibles à toutes les échelles. Et il y a une version MAC OS.
Les appareils de voie PECO sont disponibles à toutes les échelles. Et il y a une version MAC OS.
Fabrice Fayolle
https://www.facebook.com/profile.php?id=61558050156511
https://www.facebook.com/profile.php?id=61558050156511
-
Picasso
- Expert
- Messages : 124
- Enregistré le : 25 juin 2013, 10:54
- Prénom : Dominique
- Localisation : 16
- A été remercié : 10 fois
Re: Nouveau projet
Bonjour Brunoffayolle a écrit : 05 avr. 2025, 08:34 Voir https://sourceforge.net/p/xtrkcad-fork/wiki/Home/
Les appareils de voie PECO sont disponibles à toutes les échelles. Et il y a une version MAC OS.
merci pour le lien, je vais regarder .En faisant la mise à jour de Railmodeller j'ai pu avoir les rails PECO, mais pas facile de faire des courbes comme on le souhaite !!
Membre du CDZ 1197
-
Picasso
- Expert
- Messages : 124
- Enregistré le : 25 juin 2013, 10:54
- Prénom : Dominique
- Localisation : 16
- A été remercié : 10 fois
Re: Nouveau projet
Bonsoir
Je vais bientôt attaquer la partie où je vais faire un passage amovible . Comment vous y prenez vous ? On pose les rails et ensuite on coupe ? Quelles astuces pour que la partie amovible et la fixe se retrouve toujours en coïncidence ? Je vais faire en deux parties , une pour chaque réseau (inf et sup )
merci d'avance
Dominique
Je vais bientôt attaquer la partie où je vais faire un passage amovible . Comment vous y prenez vous ? On pose les rails et ensuite on coupe ? Quelles astuces pour que la partie amovible et la fixe se retrouve toujours en coïncidence ? Je vais faire en deux parties , une pour chaque réseau (inf et sup )
merci d'avance
Dominique
Membre du CDZ 1197
-
Picasso
- Expert
- Messages : 124
- Enregistré le : 25 juin 2013, 10:54
- Prénom : Dominique
- Localisation : 16
- A été remercié : 10 fois
Re: Nouveau projet
Bonsoir
Merci pour cette vidéo . Pour éviter le tracas des charnières , pourquoi ne pas la faire amovible ? Il suffirait de la poser sur un support à côté du réseau ?
Membre du CDZ 1197
-
Lyves
- Expert
- Messages : 133
- Enregistré le : 29 déc. 2021, 20:05
- Prénom : Yves
- Localisation : Limoges
- A remercié : 7 fois
- A été remercié : 66 fois
Re: Nouveau projet
Bonjour à tous , bonjour Dominique

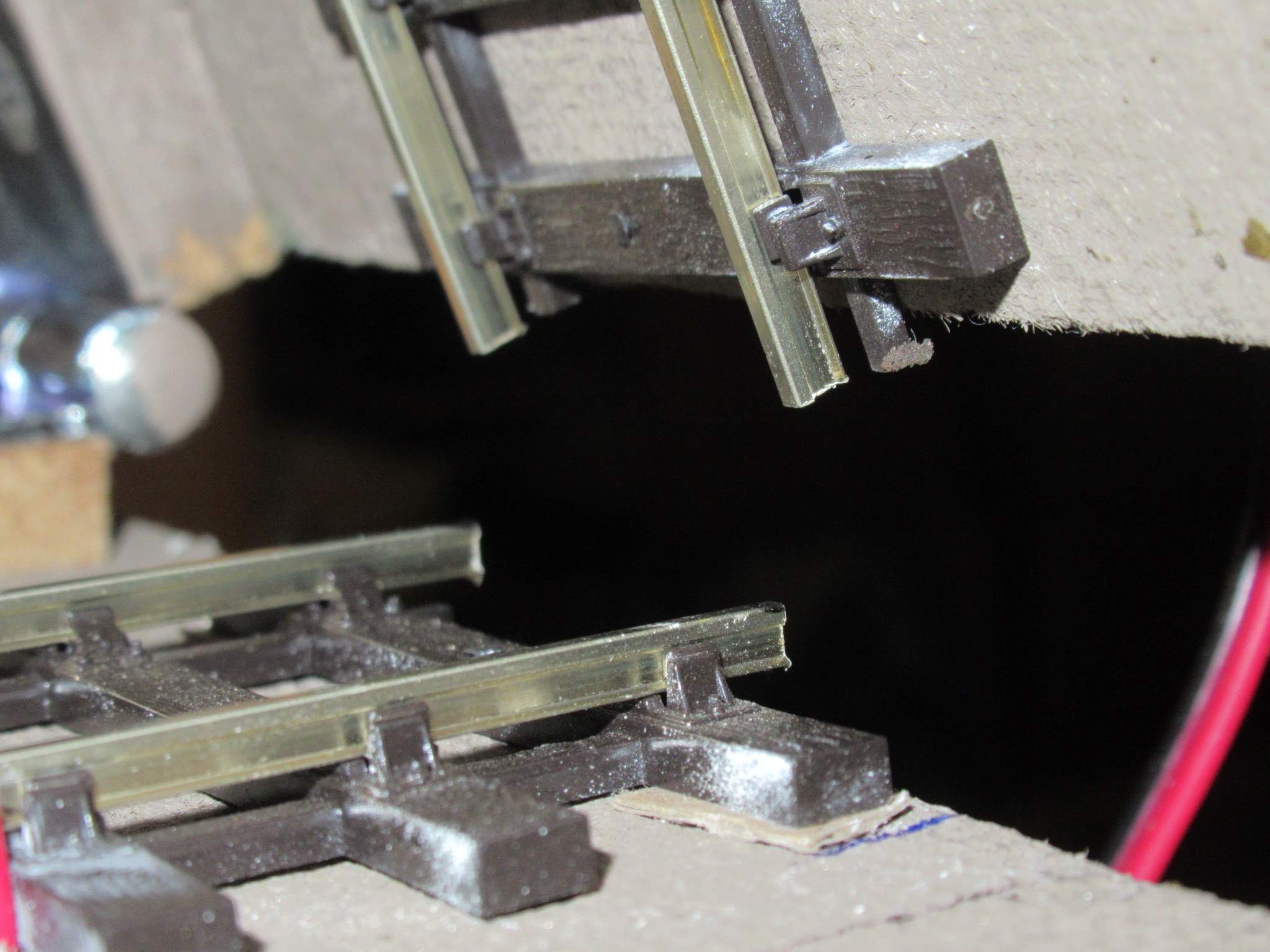

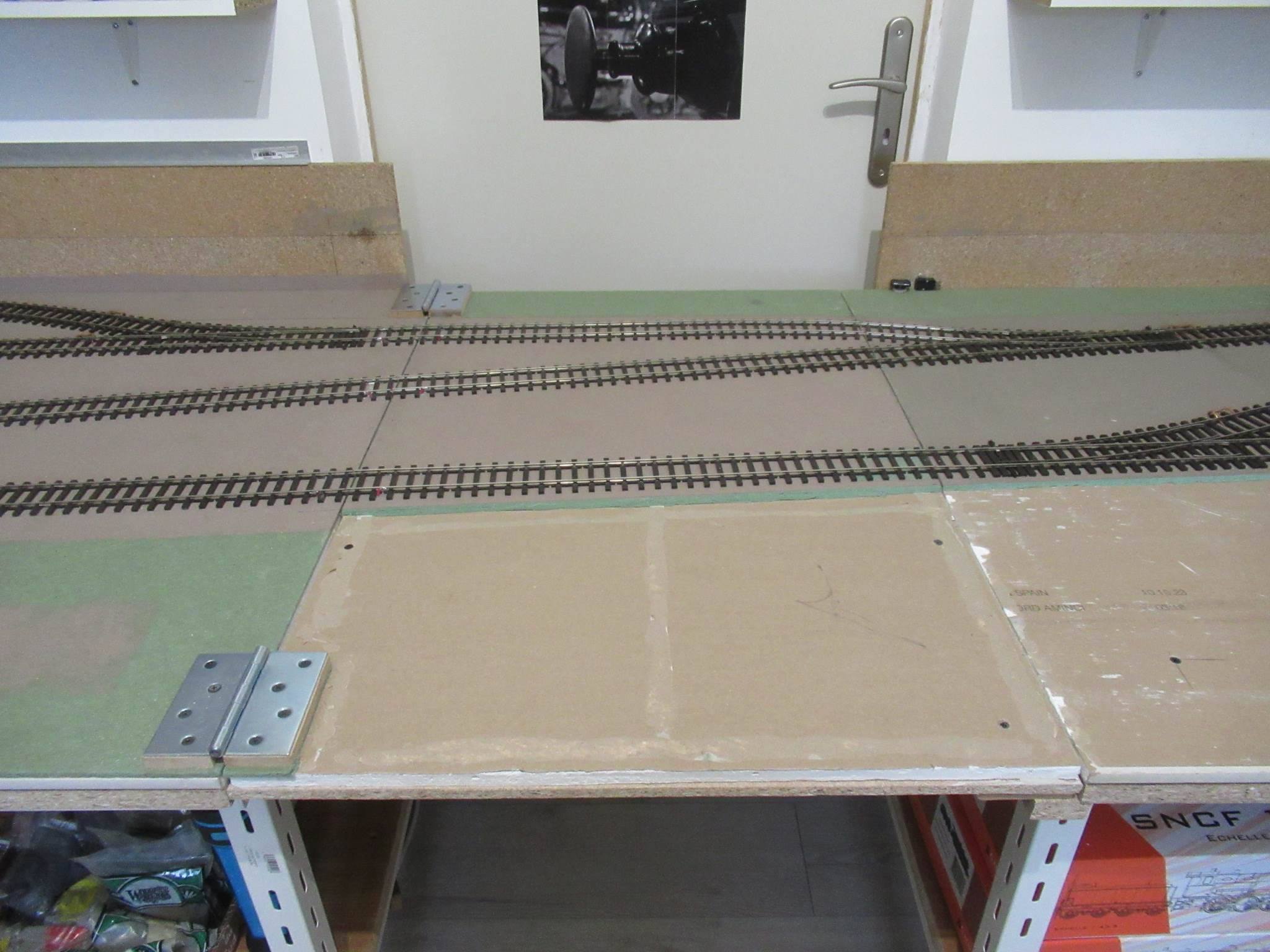

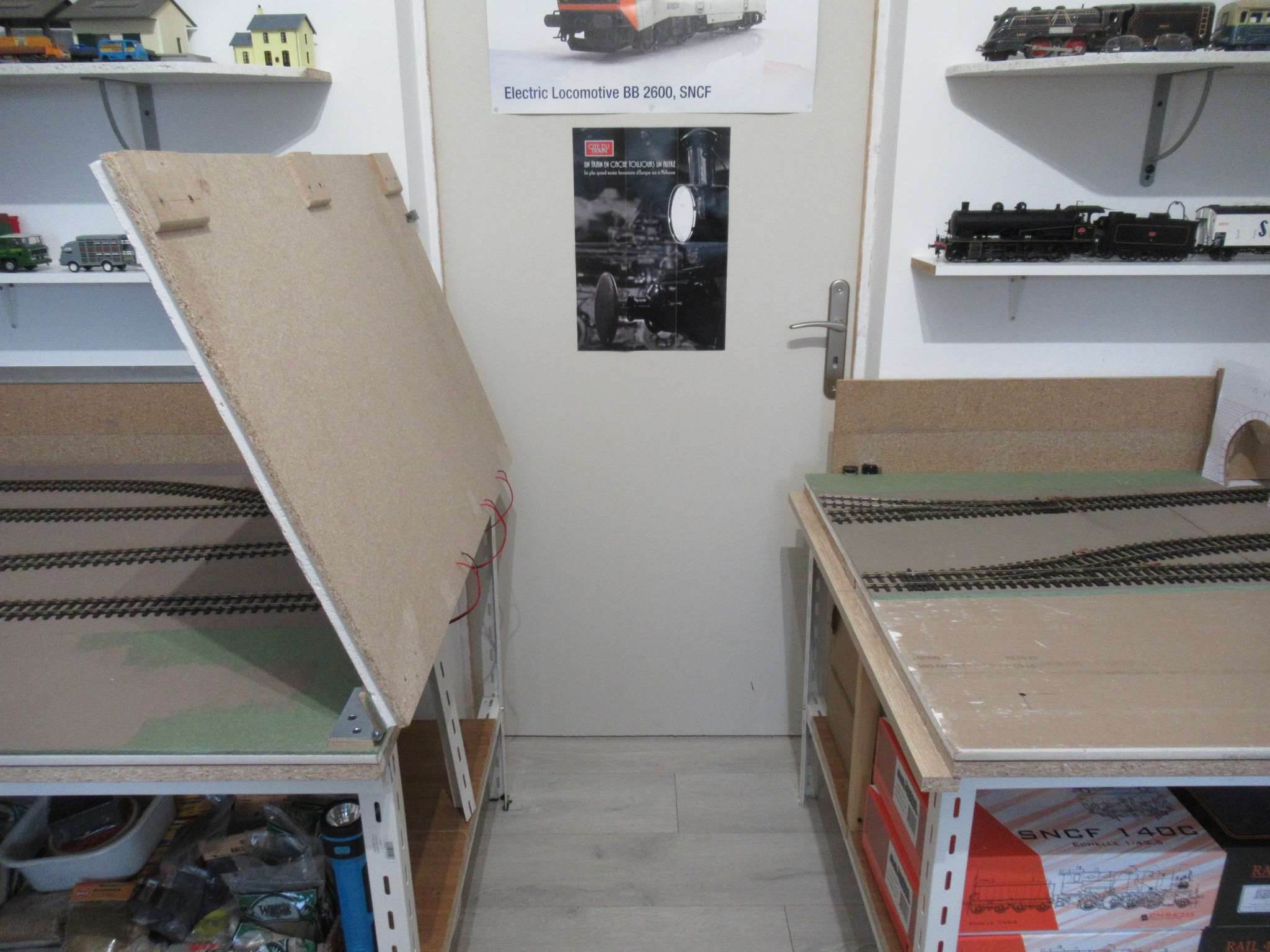

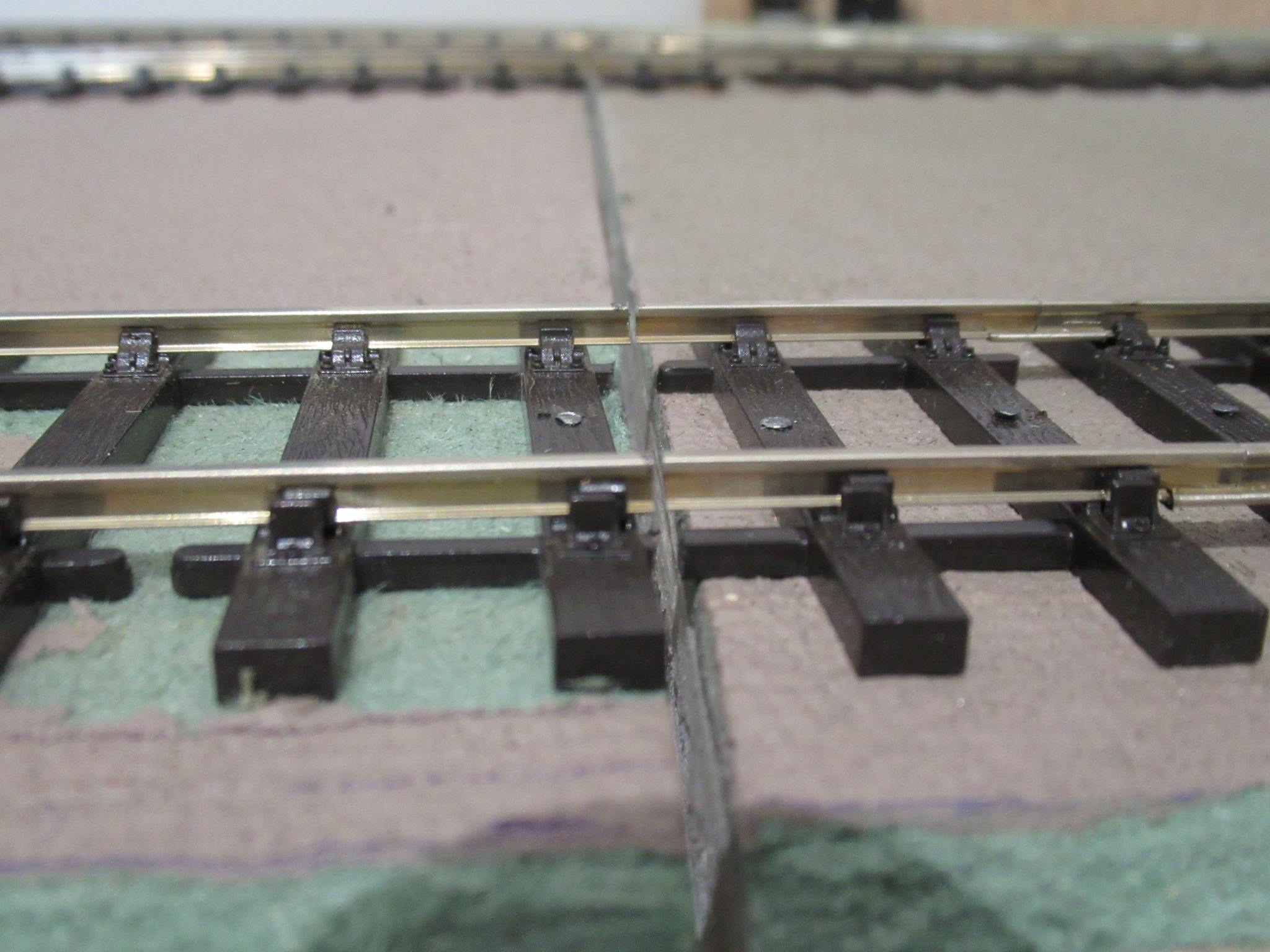

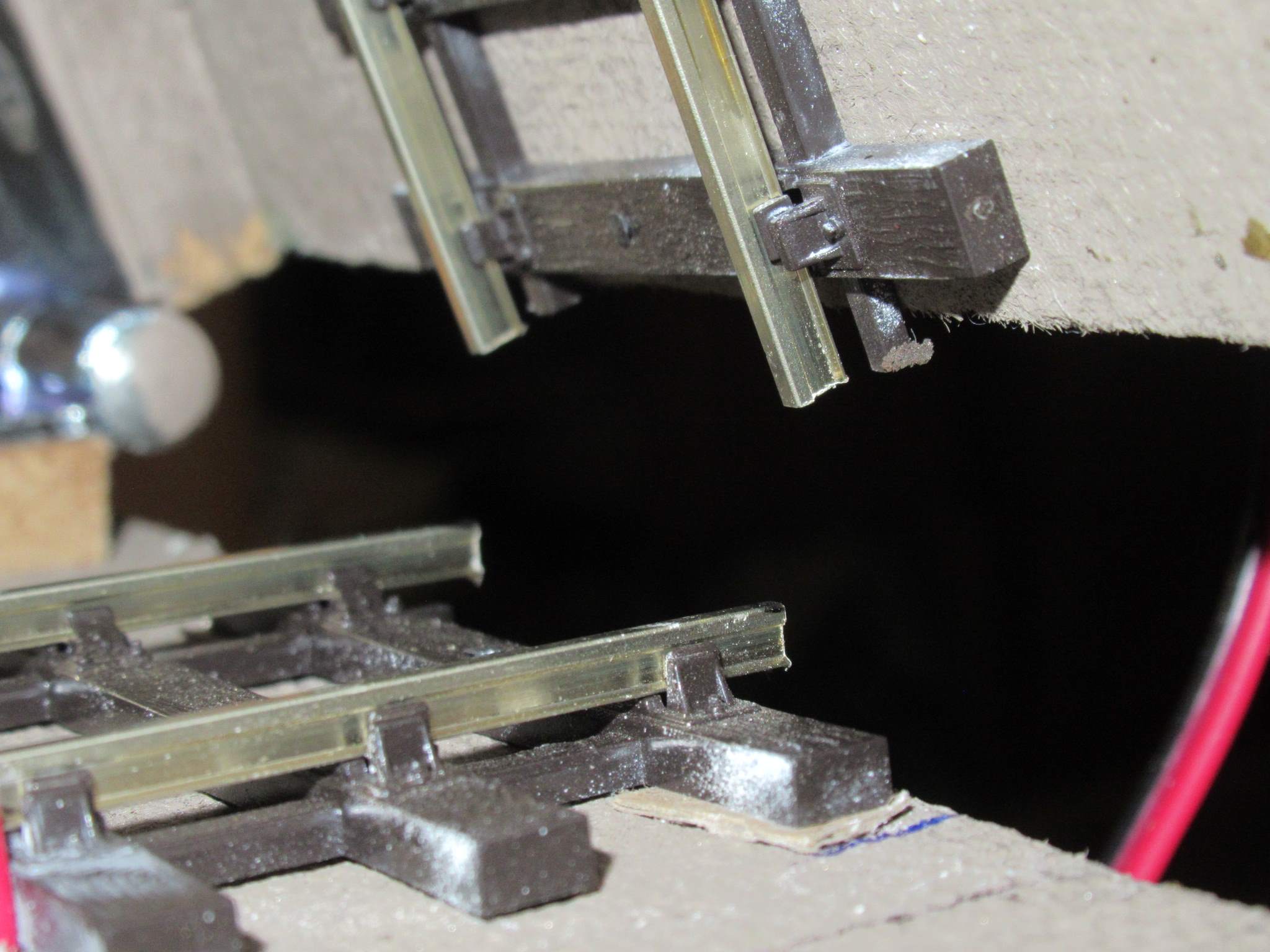

- Pour l'accès pièce , un plateau basculant permet de boucler le circuit.

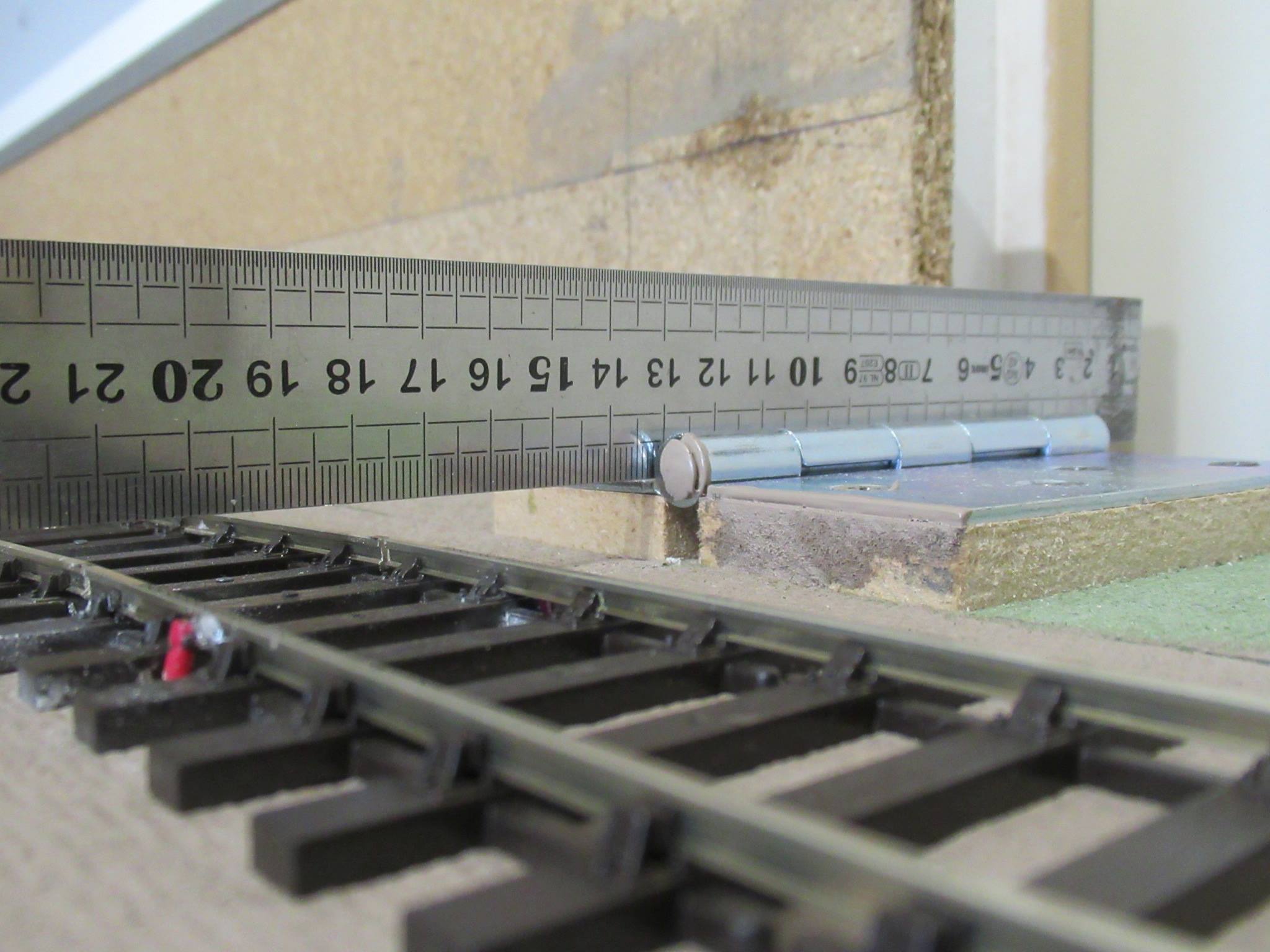

Le point essentiel à respecter est d'avoir l'axe des charnières au dessus de la table de roulement du rail (2 mm minimum).
Il faudra prévoir une réalimentation des rails du plateau et un système qui neutralise l’alimentation du circuit si le plateau n'est pas fermé.
Dans mon cas, j'ai prévu un micro contact qui fera cette fonction .
- Pour l'accès pièce , un plateau basculant permet de boucler le circuit.
Le point essentiel à respecter est d'avoir l'axe des charnières au dessus de la table de roulement du rail (2 mm minimum).
Il faudra prévoir une réalimentation des rails du plateau et un système qui neutralise l’alimentation du circuit si le plateau n'est pas fermé.
Dans mon cas, j'ai prévu un micro contact qui fera cette fonction .
