Bonjour
Je recherche des plans de bogie Jacquemin de BB9200
Merci à vous !!!!
(Si vous ne voyez pas la zone adhérent, mettez à jour vos coordonnées CDZ dans le Panneau de l'Utilisateur et prévenez l'admin)
bogie jacquemin
-
cid
- Platinum
- Messages : 1432
- Enregistré le : 26 mars 2020, 18:05
- A remercié : 31 fois
- A été remercié : 14 fois
Re: bogie jacquemin
download/file.php?id=32128&mode=view
Bonsoir voilà ce que j'ai .
Bonsoir voilà ce que j'ai .
Cedric sposito
3d forever
"le matériau n'est pas si important que cela, et que le choix ne dépend que de ce que l'on est capable (ou pas) de faire avec. " de monsieur claude
3d forever
"le matériau n'est pas si important que cela, et que le choix ne dépend que de ce que l'on est capable (ou pas) de faire avec. " de monsieur claude
-
Bernard Bayle
- Platinum
- Messages : 377
- Enregistré le : 17 févr. 2018, 08:32
- Localisation : les Sables d'Olonne
- A été remercié : 45 fois
Re: bogie jacquemin
Bonjour,

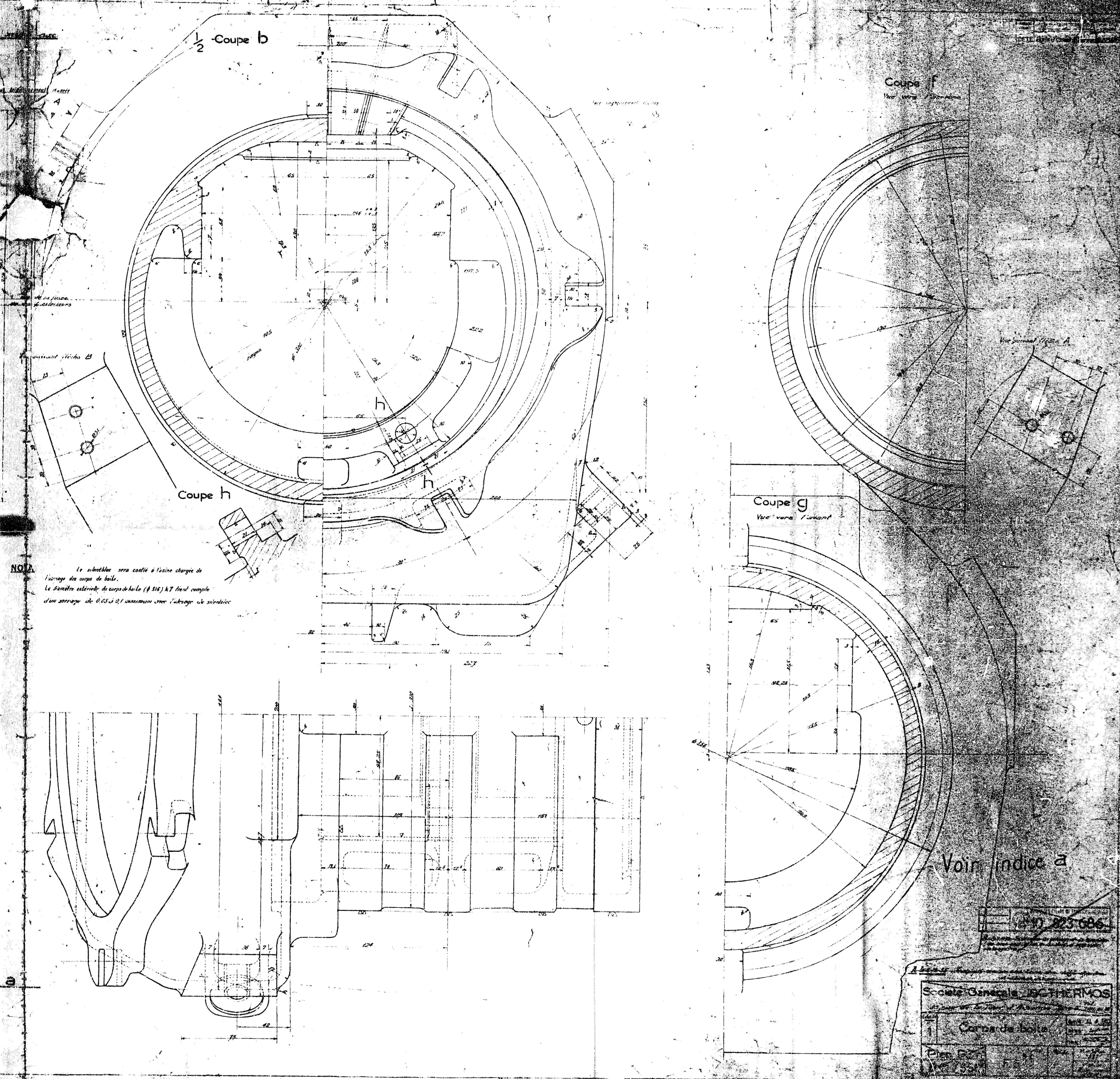

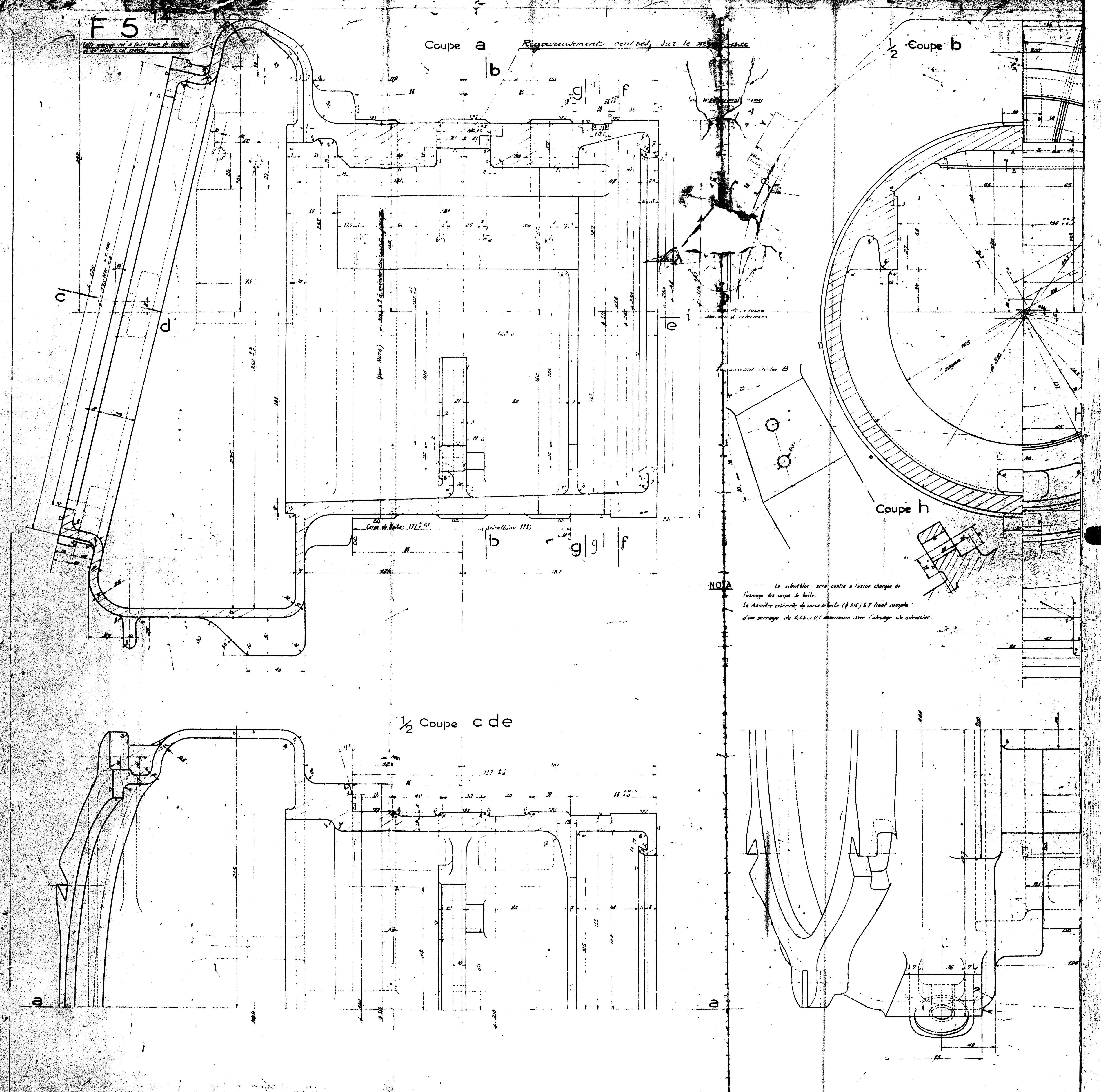

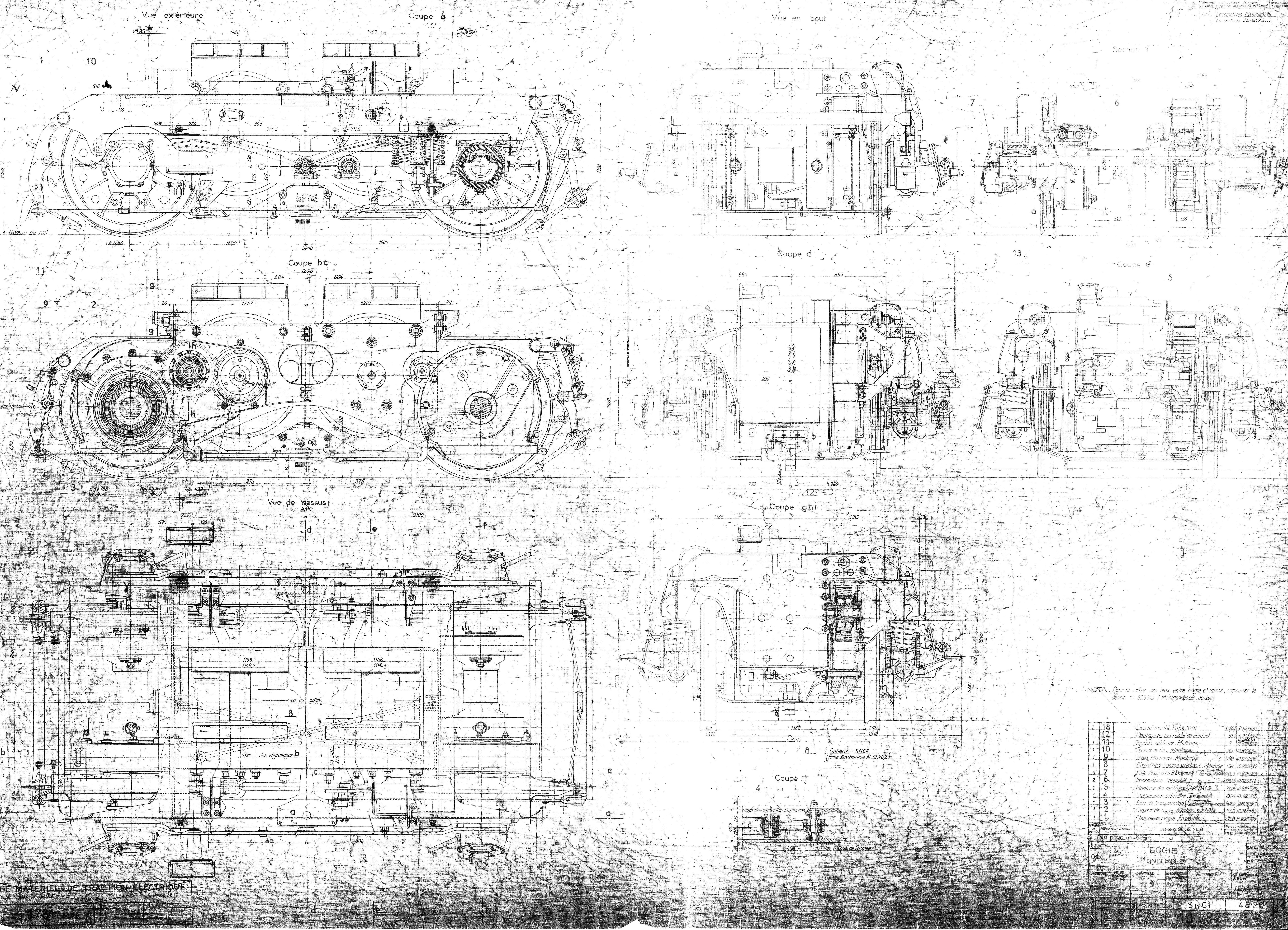

Ci-dessous, le dessin du bogie équipé de boites ATHERMOS et le détail desdites boites.
Ci-dessous, le dessin du bogie équipé de boites ATHERMOS et le détail desdites boites.
-
Bernard Bayle
- Platinum
- Messages : 377
- Enregistré le : 17 févr. 2018, 08:32
- Localisation : les Sables d'Olonne
- A été remercié : 45 fois
Re: bogie jacquemin
Je précise que les roues palmées (bandagées), telles qu'on les voit sur le dessin, n'ont concerné que la BB 9201, me semble-t-il. Après, les bogies des BB 9200 suivantes sont dotés de roues monobloc.
