Fourgon marchandise Nord MiMo

[cdz183]

Nicolas, quel diamètre tes roulettes?

Mille excuses, Pierre : 3 mm !

[cdz183]

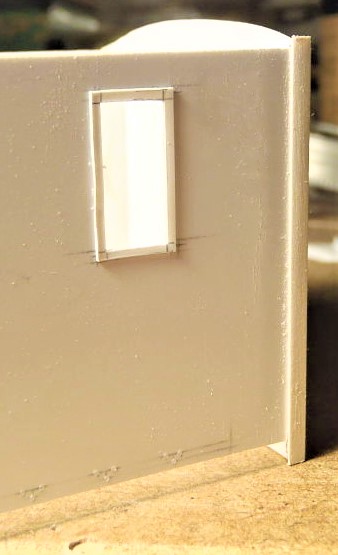

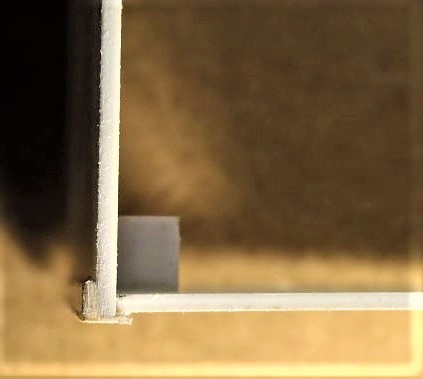

En zoomant sur les photos du fourgon réel, il apparait que les cornières d'angle en plastique sont surdimensionnées en épaisseur. Il conviendra de les affiner à la lime à ongle cartonnée (ou, peut être d'utiliser une bande de plasticarte de 25/100 pliée sur laquelle on pourra préalablement repousser les rivets).



[cdz183]

Dans l'attente des rivets à rapporter, objet d'une commande non encore livrée, intéressons-nous au châssis. Les longerons seront, comme le plancher de caisse, tout plastique. Reste le problème des ressorts Nord (très longs), des boîtes d'essieux Nord (rondes) - tous deux spécifiques - et des roues à 8 (voire 9, car un doute subsiste en zoomant sur la photo ci-dessous) rayons (ouverts !) de 1m de diamètre ...

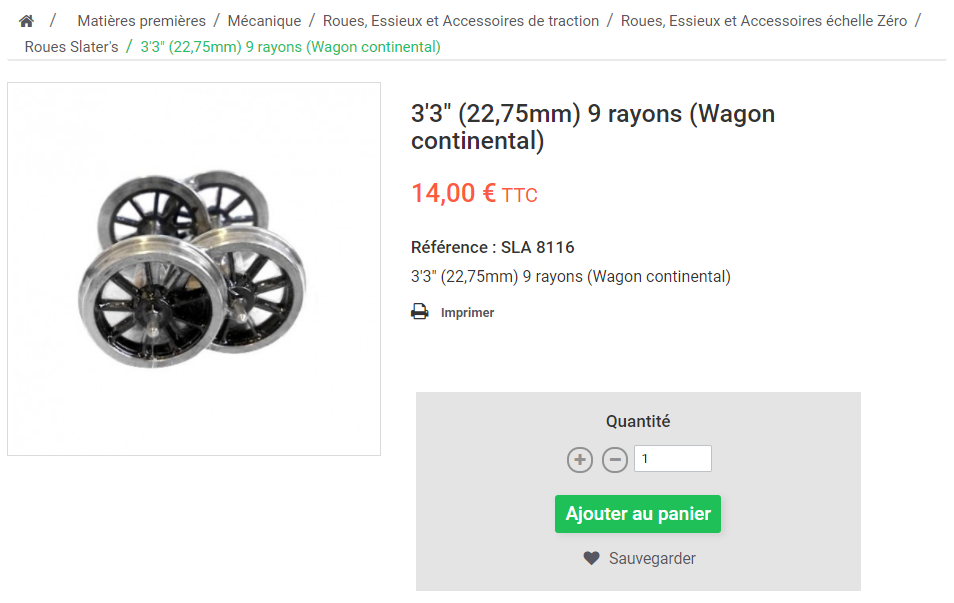

On trouve des roues à rayons de 22,8 mm (3'3") chez Slater's, mais à rayons pleins

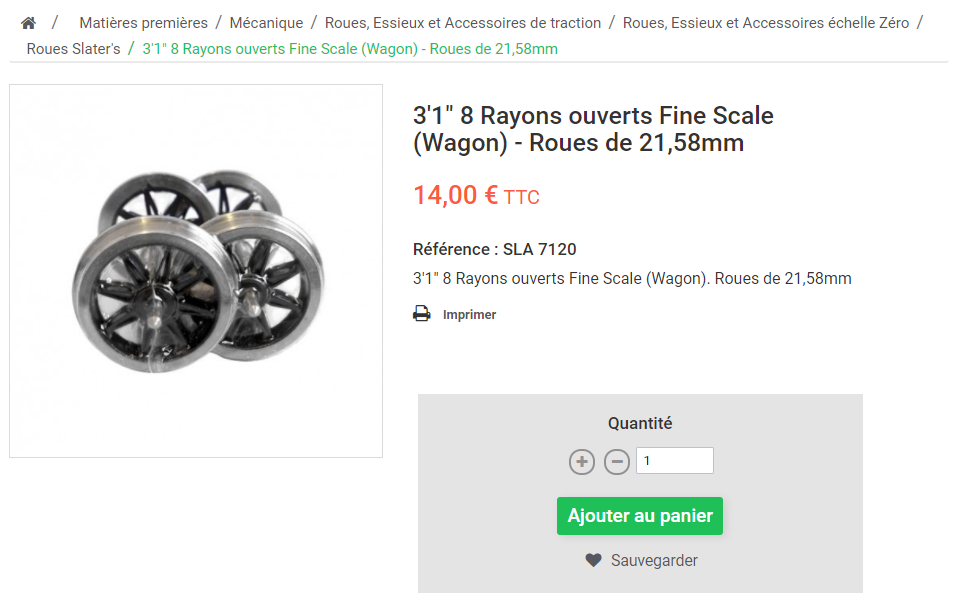

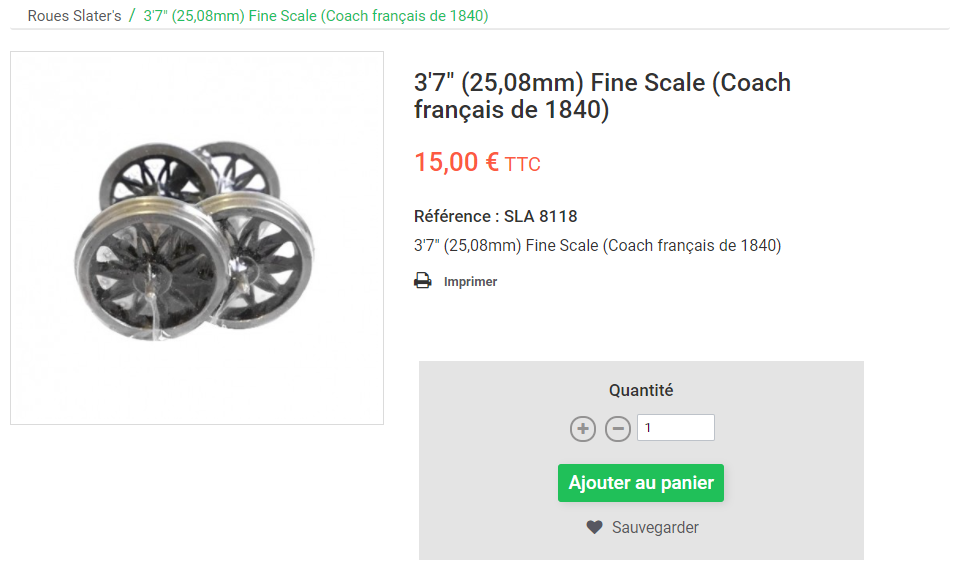

Il en existe bien à 8 rayons ouverts, mais de 25,1 mm (3'7") ou de 21,6 mm (3'1")

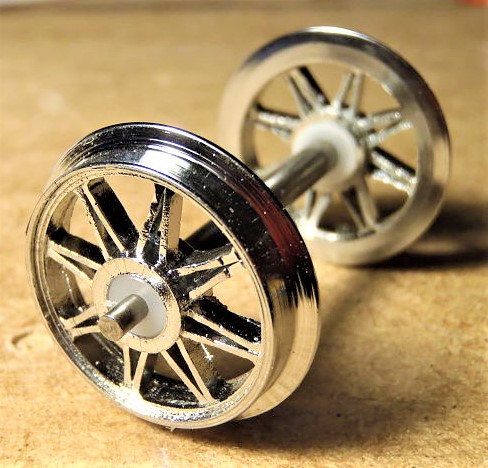

J'ai par ailleurs retrouvé dans mes stocks ce modèle qui équipait un bifoudre vendu en kit par EMA puis Biller-Bahn au siècle dernier ...


[pelican]

Comme rappelé pour mes voitures SNCB, la Boutique vend des essieux ...

[ffayolle]

...la Boutique vend des essieux ...

PS: Solidarité picarde

[cdz183]

Comme rappelé pour mes voitures SNCB, la Boutique vend des essieux ...

Voui,mais - à ma connaissance - pas à rayons ouverts ...

[La boutique]

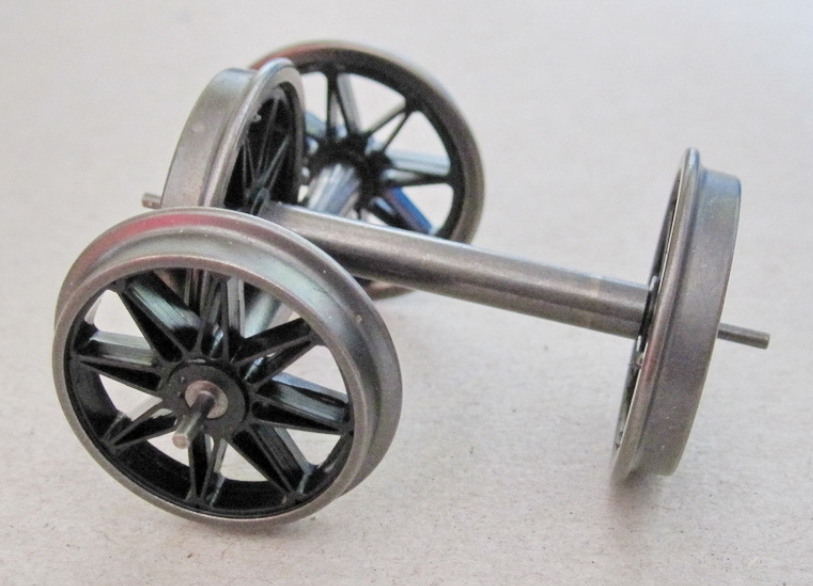

Ben si Nicolas, les essieux vendus par La Boutique font 22mm et comportent 8 rayons ouverts.

[pelican]

Bon, je vais me dépêcher de commander avant que le stock ne soit épuisé

[cdz183]

Ben si Nicolas, les essieux vendus par La Boutique font 22mm et comportent 8 rayons ouverts.

Roues à rayons.PNG

Parfait, tu m'en mets 2 de coté, je t'envoie le règlement !
Ceci dit, j'avais regardé préalablement le contenu de la boutique sur le site du cercle sans y trouver la moindre photo des 2 types de roues à rayons (22 et 24 mm) qu'elle vend ... Cette superbe photo pourrait trouver sa place à coté de celles du monogramme CIWL et de l'attelage prêt à l'emploi : sa place existe déjà !

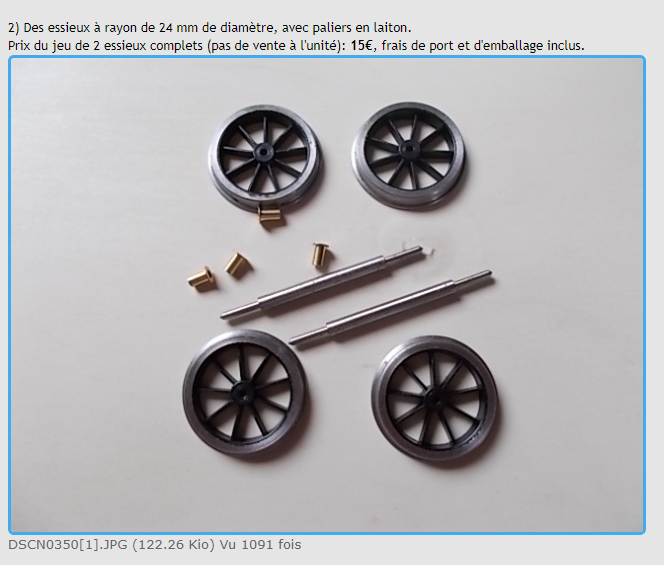

Et la seule photo de roues publiée sur le fil de la boutique sur ce forum montrait des rayons pleins pour les roues de 24 ...

[La boutique]

Cette superbe photo pourrait trouver sa place à coté de celles du monogramme CIWL et de l'attelage prêt à l'emploi : sa place existe déjà !

t'inquiète, la mise à jour du site fera partie des nouveautés pour 2021.
Mais chut, c'est une surprise!

Bon, je vais me dépêcher de commander avant que le stock ne soit épuisé

ça serait prudent, effectivement...
