Oui, ce sont des séries plutôt confidentielles, il y a eu 10 "D" et 20 "E" dont 5 neuves, toutes les autres étant issues de "transformations" (plutôt des reconstructions !) d'anciennes 030. Elles sont fortement apparentées aux beaucoup plus célèbres "chieuvres", futures 4-230-G, qu'elles ont précédé de peu.

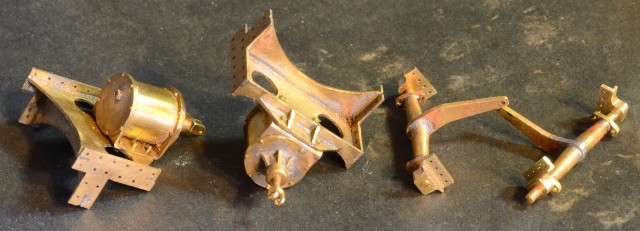

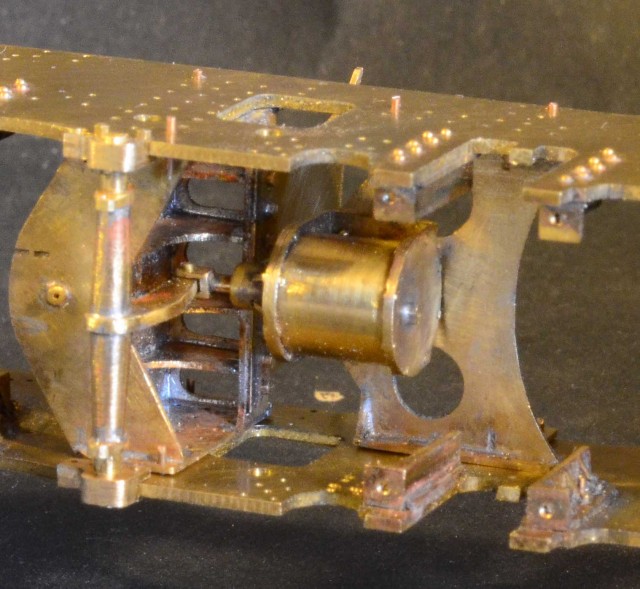

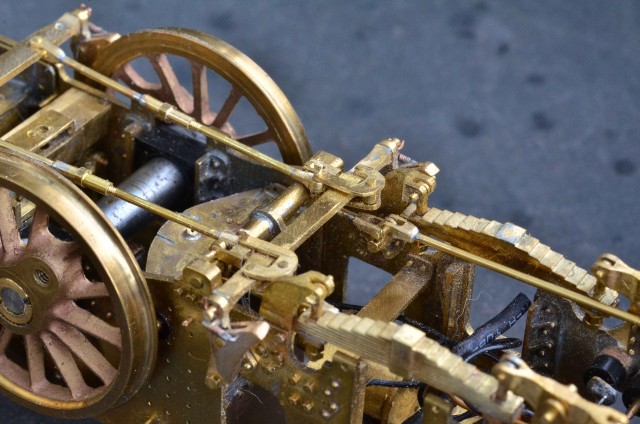

Aujourd'hui les freins, cylindres et timonerie. Tout est usiné dans la masse, la timonerie est au départ réglable, immobilisée lors du montage définitif.
Il manque ici les arceaux de sécurité, que je souderai aux traverses de frein (encore un compromis), leur fixation aux longerons étant une abomination (j'ai essayé...).

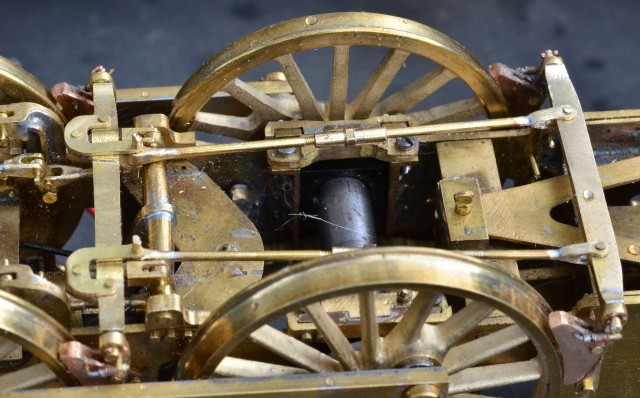

La traverse qu'on voit ici à gauche est percée de 5 lumières ovales. En réalité, il y en avait 6... mais par suite du châssis rétréci, elles auraient par trop ressemblé à des fentes ! Si on regarde bien, les plaques de garde sont dissymétriques car les coins de rattrapage de jeu sont évoqués...

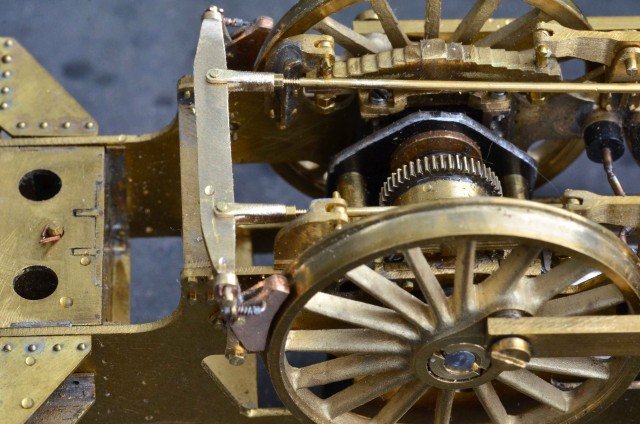

Entre deux rayons de la roue du bas, l'écrou de réglage du coin de rattrapage de jeu.

(à suivre : l'embiellage... à votre disposition pour tout renseignement complémentaire.)

[BERTHELEMY]

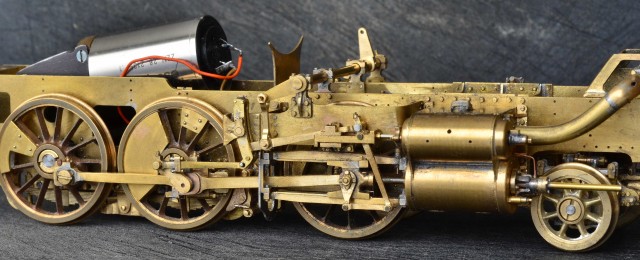

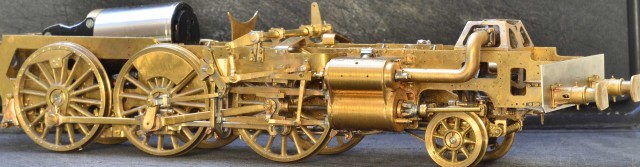

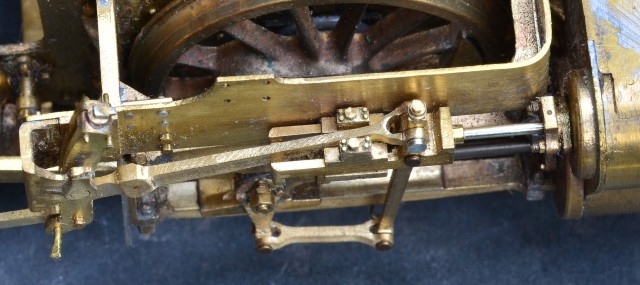

Quelques photos de l'embiellage. Pour les techniques, voir le fil sur la 240-A, ce sont les mêmes. Bien des pièces sont très voisines, comme les crosses.
Un problème de moins, les bielles ne sont pas rainurées !
Le support arrière des glissières est bordé sur la E, pas sur la D.

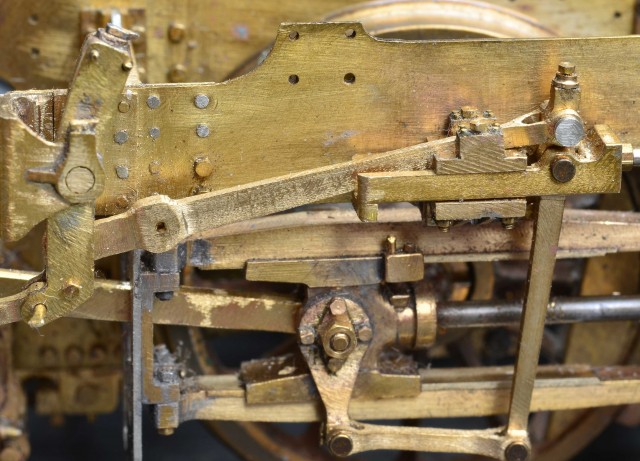

Toujours pareil, la pièce la plus compliquée à concevoir et à faire fonctionner est le guide de tige de tiroir. D'autant qu'il doit être clos définitivement, pas moyen (j'en ai pas trouvé en tout cas) de le rendre démontable.

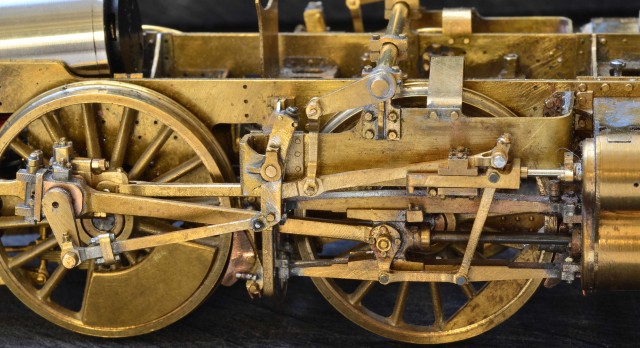

Quant aux têtes de bielles, plus on a le courage d'accumuler des détails (non inventés bien sûr), plus c'est réaliste, la patience paye...

Sur les deux premières photos, la bielle motrice est provisoire.

Les coussinets sont toujours en bronze.

Pour le jeu des différences...

La clavette de la grosse tête de bielle motrice est enfoncée par le bas et assurée par un écrou, un montage peu fréquent. A l'avant de la glissière, graisseur de la tige de piston, pas mis en valeur par cette photo.

(à suivre..)
