J'ai besoin de vos lumières, svp !

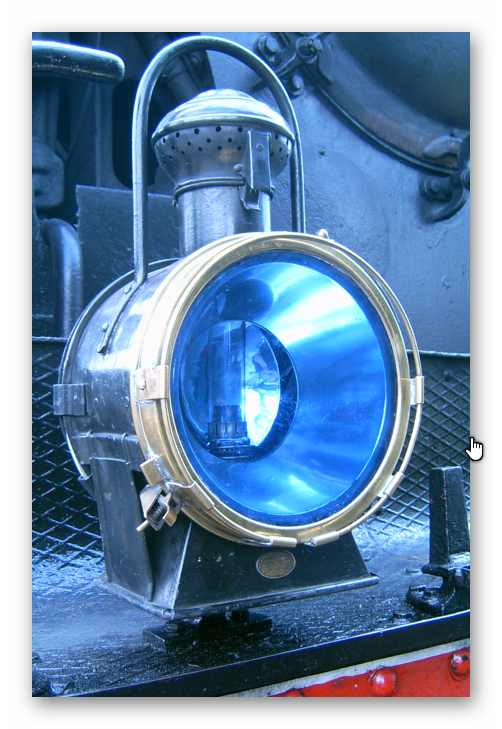

Comment est maintenue cette lanterne ?
Derrière y a t il un simple carré qui vient s'emboiter dans le porte lanterne ?
ou cela est il plus complexe ?
Je n'ai trouvé aucune photo de l'autre coté, sur le net !
Merci.
(Si vous ne voyez pas la zone adhérent, mettez à jour vos coordonnées CDZ dans le Panneau de l'Utilisateur et prévenez l'admin)
Lanterne
Lanterne
Bonjour,
J'ai besoin de vos lumières, svp !
Comment est maintenue cette lanterne ?
Derrière y a t il un simple carré qui vient s'emboiter dans le porte lanterne ?
ou cela est il plus complexe ?
Je n'ai trouvé aucune photo de l'autre coté, sur le net !
Merci.
J'ai besoin de vos lumières, svp !
Comment est maintenue cette lanterne ?
Derrière y a t il un simple carré qui vient s'emboiter dans le porte lanterne ?
ou cela est il plus complexe ?
Je n'ai trouvé aucune photo de l'autre coté, sur le net !
Merci.
Le mec.
-
Bagages Express
- Platinum
- Messages : 2369
- Enregistré le : 02 avr. 2008, 11:42
- A remercié : 136 fois
- A été remercié : 213 fois
Re: Lanterne
Bonjour JC94
Je pense que ta lanterne (9L bis) possède deux modes de fixation :
- un sabot placé sous la lanterne permettant de la poser sur un support (en fait une pyramide tronquée)
identique au modèle sur la droite du tablier ;
- un crochet mâle fixé sur la face arrière de la giberne destiné à l'accrocher sur un porte lanterne femelle dont on devine l'embase.
En l’occurrence ta lanterne est accrochée sur le porte lanterne femelle.

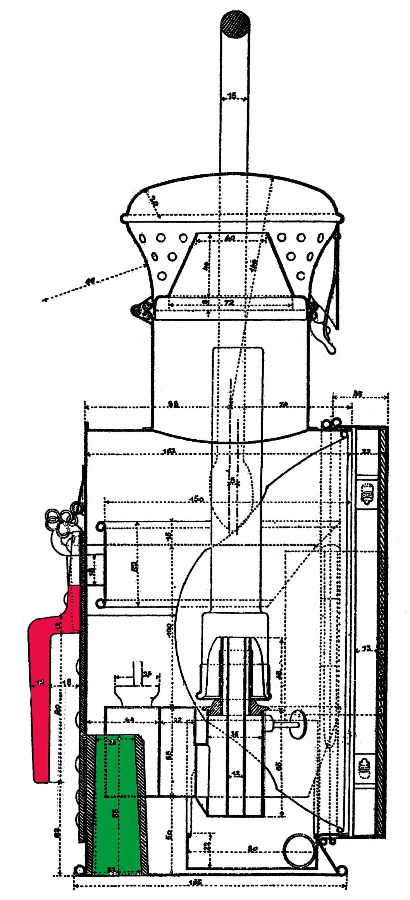

Avec un petit dessin, ce sera plus simple...
Je pense que ta lanterne (9L bis) possède deux modes de fixation :
- un sabot placé sous la lanterne permettant de la poser sur un support (en fait une pyramide tronquée)
identique au modèle sur la droite du tablier ;
- un crochet mâle fixé sur la face arrière de la giberne destiné à l'accrocher sur un porte lanterne femelle dont on devine l'embase.
En l’occurrence ta lanterne est accrochée sur le porte lanterne femelle.
Avec un petit dessin, ce sera plus simple...
-
PIERRE
- Platinum
- Messages : 5006
- Enregistré le : 16 avr. 2008, 19:06
- Localisation : Amiens
- A remercié : 1560 fois
- A été remercié : 336 fois
Re: Lanterne
PIERRE
Le NORD, le PLM, le Highland Railway et le LMS...
Délégué Régional Picardie-Nord-Pas-de-Calais
Membre 416 du Cercle du Zéro
Membre 11376 de la Gauge O Guild
Le NORD, le PLM, le Highland Railway et le LMS...
Délégué Régional Picardie-Nord-Pas-de-Calais
Membre 416 du Cercle du Zéro
Membre 11376 de la Gauge O Guild
Re: Lanterne

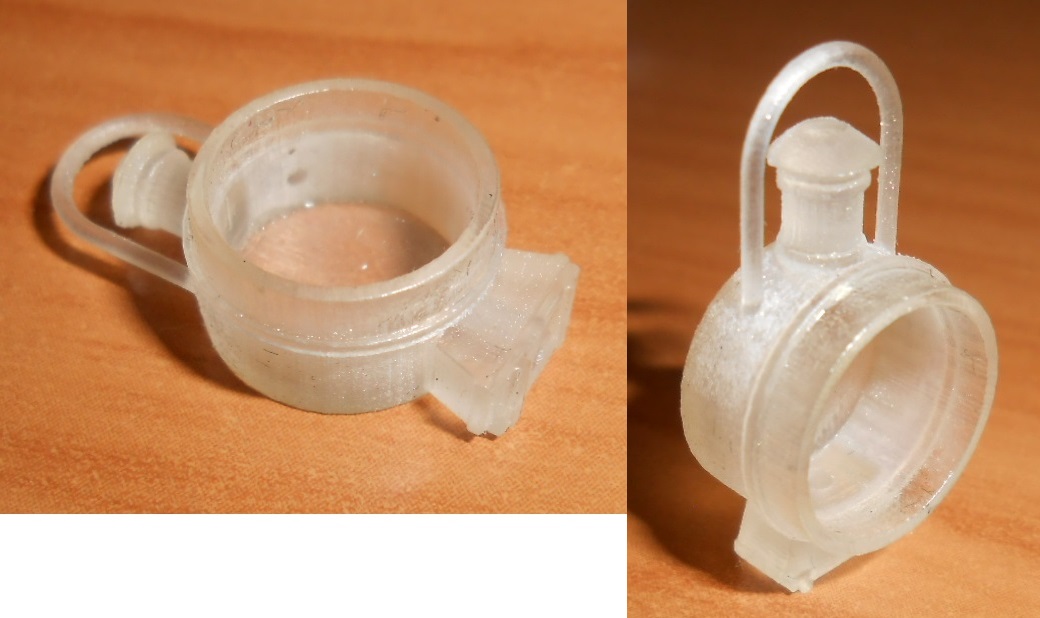

Ce qui donne cela dans sa 1ere version...

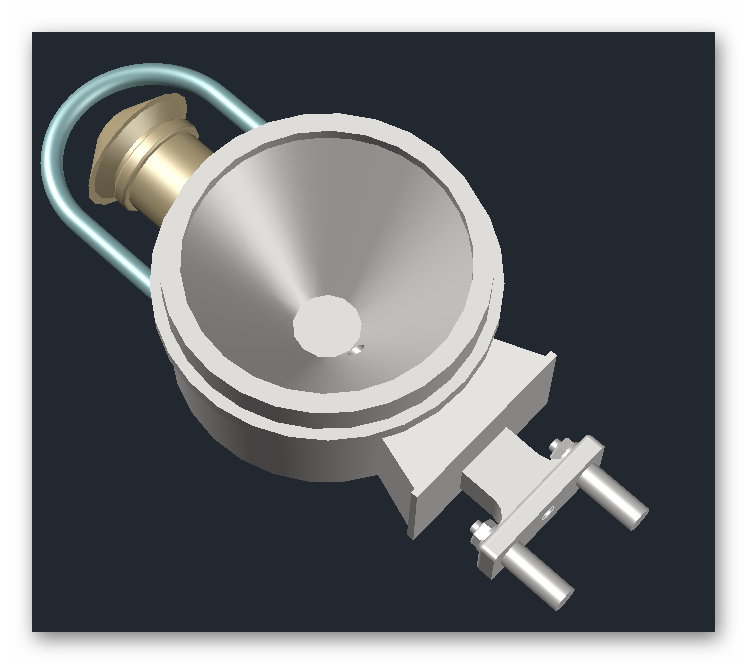

Et, en cours selon le plan ci dessus...
Encore merci pour ce plan.
Le mec.
