Re: Mise en peinture CORAIL des voitures LIMA

Message par Jean-Luc92 »

Bonjour

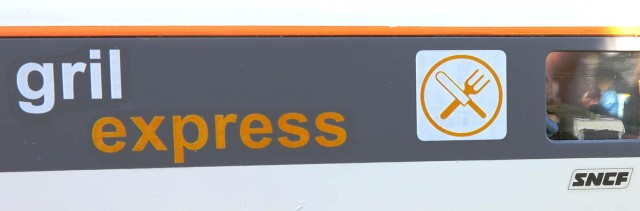

Je partage ces fichiers, mais c'est aussi pour montrer que c'est possible de réaliser ces décalcomanies, soi-même.
Vu le prix, j'ai longtemps hésité à le faire, mais ça vaut la peine, le résultat est plutôt bien.

J'ai aussi donné le fichier original de travail au format ".vsd", qui est un fichier Visio.
On peut le modifier sous Visio.
Dans Visio, Menu : Outils > Options... > Options avancées > Paramètres de couleurs… > Couleur de la page, choisir une couleur Cyan, pour pouvoir visualiser les dessins en blanc.

Au final, faire une sauvegarde au format "Scalable Vectore Graphics" = .svg, que l'on peut envoyer pour impression.
On peut visionner ce fichier avec Edge, et même si les textes apparaissent trop gros, le fichier est quand même correct. Par exemple, en ouvrant ce fichier avec Gimp, l'affichage est à la bonne taille.

J'ai envoyé le fichier chez https://customdecal.fr/
Dans la rubrique : DECALCOMANIES A EAU > DECALS. COULEURS ET / OU BLANC > Format A4.

Je n'ai pas fait de découpe numérique, et la feuille A4 est en fait une seule décalcomanie. Il suffit de découper les motifs en laissant 1 mm de marge. C'est pour cela que l'option fond bleu "Feuille de transport bleue" est indispensable pour pouvoir découper autour des formes blanches.

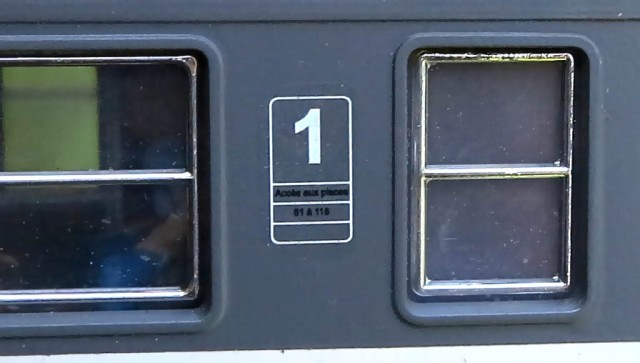

J'ai biseauté toutes les formes rectangulaires, pour faciliter la pose et rendre les décalcomanies moins fragiles.

En découpe numérique, toutes les formes ont automatiquement une découpe autour d'elles, mais il faudra les espacer un peu plus sur la feuille (1 cm entre formes). Dans ce cas, on découpe la feuille en morceaux rectangulaire, et pour un motif rond, la décalcomanie détachable sera automatiquement ronde.
On a donc autant de décalcomanies, que de formes sur la feuille.
C'est une option à 9 + 5 Euros.

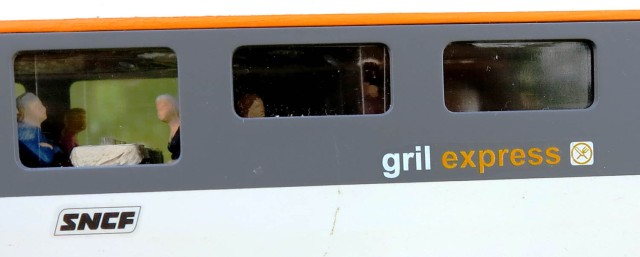

Le contour de 1 mm ne se voit pas trop, et que sous un certain angle. En pratique c'est invisible.
.
.
A+
Modifié en dernier par Jean-Luc92 le 18 juin 2025, 18:48, modifié 1 fois.
Site UTS 2000 à visiter ici : http://www.la-tour.info/uts/uts_index.html
et sa page électronique : http://www.la-tour.info/uts/uts_page13.html
Merci pour vos 133 remerciements.
SCHER Yannick
Platinum
Messages : 354
Enregistré le : 04 mai 2023, 07:00
Prénom : Yannick
Localisation : 67410 DRUSENHEIM
A remercié : 73 fois
A été remercié : 105 fois

Re: Mise en peinture CORAIL des voitures LIMA

Message par SCHER Yannick »

merci pour ces compléments! visio est un logiciel gratuit?
SCHER Yannick ... alias Faco10
Membre CdZ 1532 - Alsace du nord
Aime le modélisme... comme un petit garçon...
Avatar du membre
Jean-Luc92
Expert
Messages : 118
Enregistré le : 28 avr. 2023, 21:00
Localisation : Montrouge 92 / Migennes 89
A remercié : 3 fois
A été remercié : 133 fois
Contact :

Re: Mise en peinture CORAIL des voitures LIMA

Message par Jean-Luc92 »

Visio est un logiciel de Microsoft.

J'ai utilisé la version 2003 pour concevoir ce fichier, donc n'importe quelle version plus récente peut le lire.

On trouve la version Visio 2021 à 15 Euros : https://www.google.fr/search?q=acheter+visio+microsoft

Je l'utilise de façon simple, en plaçant des ronds, traits, rectangle, courbes, textes, de différentes couleurs et épaisseurs.

C'est assez facile d'emploi, surtout les anciennes versions. Je dessine tous mes schémas et croquis avec.
En faisant Menu > Sauvegarder sous, on crée un ficher de sortie de type jpeg, png, svg....

C'est un très bon logiciel, et je n'ai pas trouvé d'équivalent aussi intuitif, en gratuit.

A+
