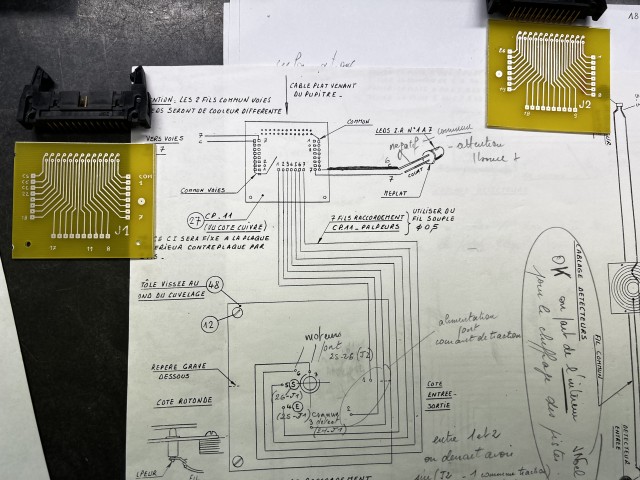

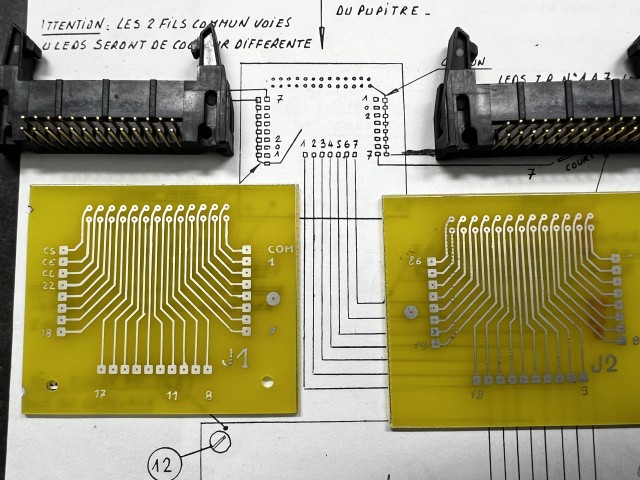

Ayant acheté à un particulier un kit de pont tournant JCR, je constate que les explications pour les câblages ne sont pas claires et manquent de précisions. Par exemple, il y a 7 fils qui arrivent du carré laiton des palpeurs vers le circuit imprimé (CI) J1 (ou J2, identique au J1 mais annoté différemment). Hors, il y a 8 entrées sur le CI pour ces 7 fils et il n'est pas indiqué celle qui doit rester libre ; celle de gauche ou celle de droite ? D'autre part, doit-on utiliser J1 seulement ou J1 et J2 ?
Si l'un d'entre vous possédait un schéma clair pour tous les raccordements de ce fort joli pont par ailleurs, je serais preneur, n'étant ni électricien ni électronicien.
En vous remerciant par avance ceux qui pourront m'aider !
Alain
