Mon réseau en Zéro

[Picasso]

Il faut un début à tout. J'ai franchi le pas .
J'ai démonté mon réseau Ho en agrandissant la plateforme pour avoir un plateau tour de pièce d'une largeur de 90 cm contre les 4 murs
à une hauteur de 70 cm du sol . Un passage de porte est aménagé pour accéder à la pièce et boucler le circuit . Dimension 5.8 x 3.85 m .

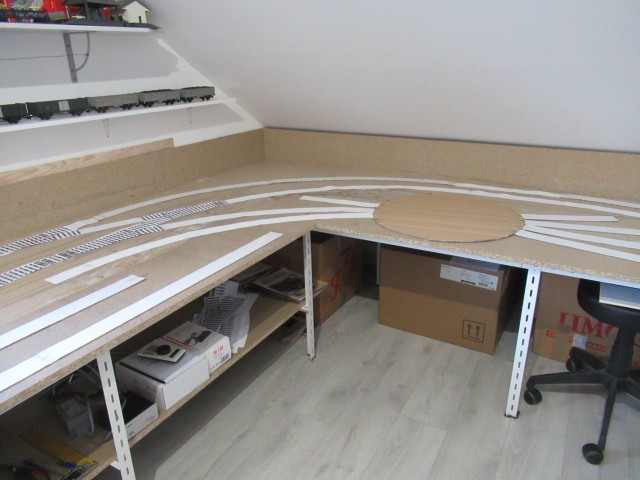

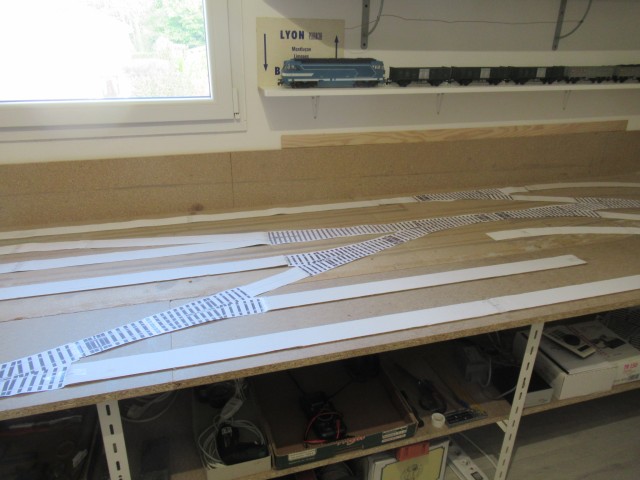

Dans un premier temps , plutôt que faire un simple tracé pour sur le plateau , j'ai découpé des bandes de carton et papier aux dimensions et rayons souhaités pour matérialiser les futurs éléments de voie ( pour les aiguillages , ce sont des gabarits papier que l'on peut télécharger sur le site de Peco ).
Ainsi , cela m'a permis de vérifier que tout pouvait bien se concrétiser sur le "terrain" .
Quelques photos assez explicatives ...

Bonjour
J'ai cherché sur le site PECO les gabarits à télécharger , mais je n'ai pas trouvé . As tu un lien ? Merci d'avance
Dominique

[rolaf]

Bonjour
J'ai cherché sur le site PECO les gabarits à télécharger , mais je n'ai pas trouvé . As tu un lien ? Merci d'avance
Dominique

Essais ce raccourci:
https://peco-uk.com/collections/track-p ... ?view=grid

[Lyves]

Aller sur le lien :
https://peco-uk.com/collections/124?page=1 ou https://peco-uk.com/collections/124?page=2
suivant les appareils que l' on recherche . Bien vérifier le code que ce soit du code 124 .
Cliquer sur l'élément de voie que l'on souhaite , et une page s'ouvre sur l'appareil choisi .
Cliquer sur la référence appareil sous DOWNLOADS et le téléchargement se fait en format PDF à l'échelle réelle.
Après multiplication des appareils suivants les besoins par simple photocopie et séance de découpage et scotchage .
On peut aussi faire des bandes droites et courbes aux rayons définis .
En aboutant les différents gabarits papier, le futur tracé apparait et peut éviter des surprises ...

[kobden]

Bonjour à tous, bonjour Yves,

Ton réseau commence à prendre tournure c'est super. Pour ma part je continue la construction de tous les bâtiments
du réseau Gallois en zéro bien entendu.
C'est rigolo, mais j'emplois aussi la même technique que toi avec des gabarits de chez Peco.
J'ai reçu hier mon autorail Dapol en dcc-sound en version BR crimson & crème, une belle bête de 450mm de long, avec éclairage
extérieur, dans la cabine & dans la partie voyageurs. D'ailleurs en parlant de cela; je vais en commander chez Modelu, l'ami Alan.
Bientôt je passerais des photos pour vous montrer ou j'en suis; je n'avance pas vite, car je travail sur deux réseaux de front.
A +
Charley.

[catalans 13]

Bonjour,
Pour tracer votre réseau, avez vous essayé le logiciel Anyrail ? Perso, j'ai fait mon réseau avec et ça a super bien "marché".
Guy.

[Lyves]

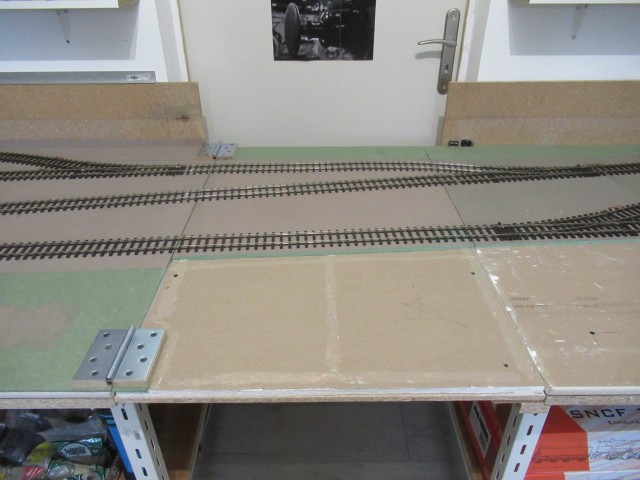

Bonjour à tous , ces jours derniers j'ai placé un micro contact sous la bascule qui se rabat pour boucler le réseau et permettre la circulation des trains . Cette sécurité permet de neutraliser la mise sous tension des alimentations des transfos et éviter des catastrophes ...
Concrètement , lorsque la bascule est levée , pas de courant sur les alimentations et donc sur les rails .

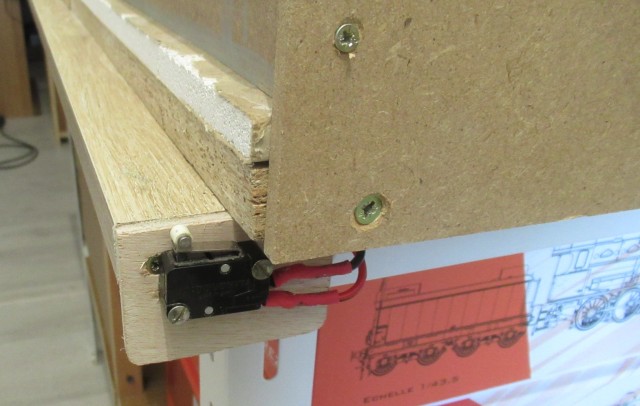

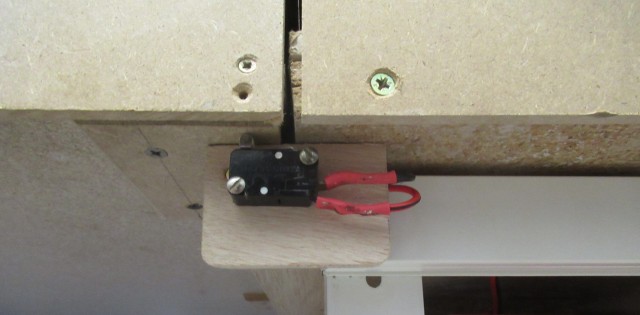

Après abaissement de la bascule , un micro contact permet l'alimentation d'un relais 12 volts par l’intermédiaire d'un transfo 220/12V .
Le contact auxiliaire du dit relais se ferme et permet la continuité électrique de la prise qui alimente les transfos traction .

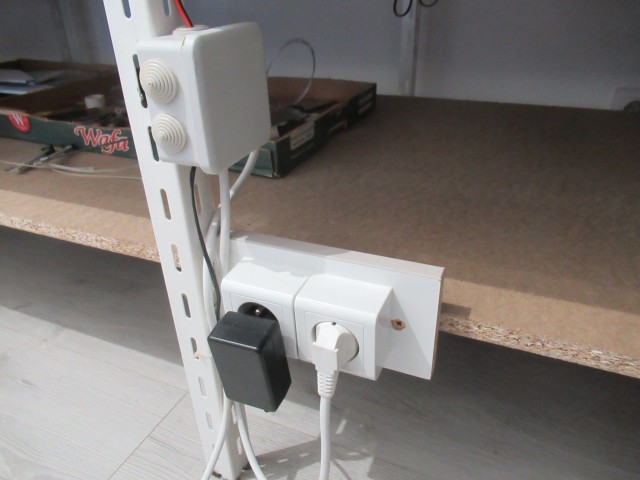

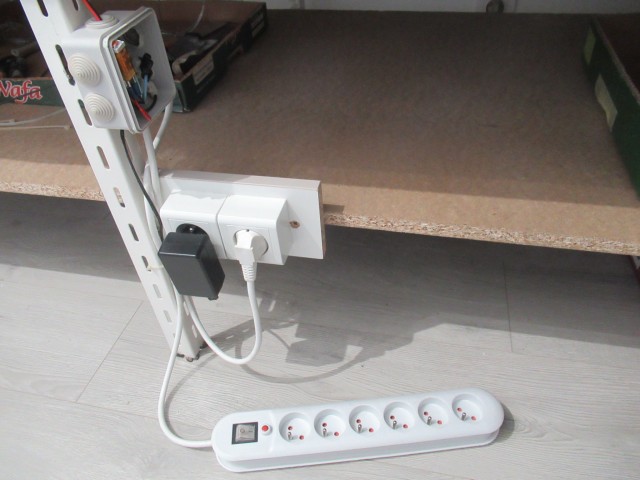

Le relais est placé dans une boite de dérivation ( 220 volts sur contacts auxiliaires ) .

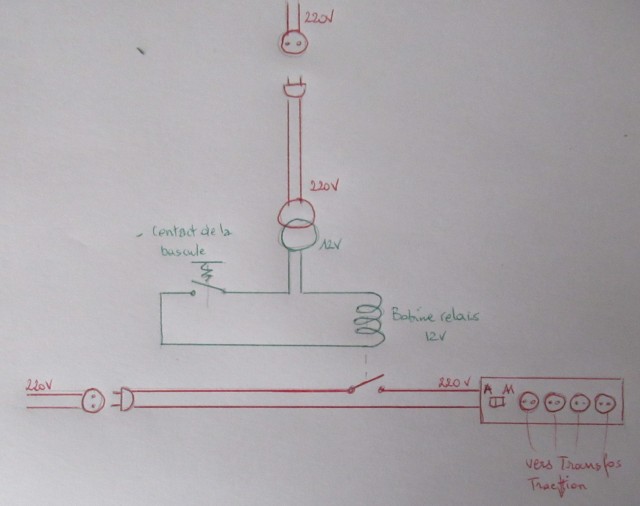

Un petit schéma électrique de principe et quelques photos .

[kobden]

Bonjour à tous, bonjour Yves,

Ingénieux système pour sécuriser le pont devant ta porte. Combien as tu comme dimensions
entre tes deux plateaux


Bien amicalement.
Charley.

[Lyves]

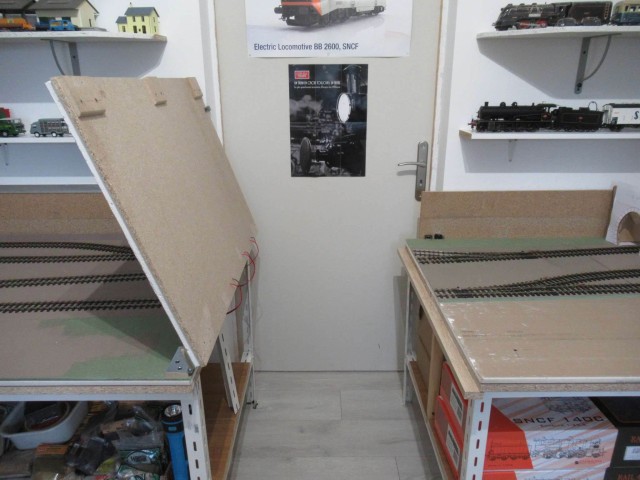

Bonsoir Charley , le passage libre entre les flèches que tu as marquées , est de 60 cm .
La profondeur de la bascule est de 90 cm . Cette dernière est en aggloméré de 22 mm recouverte d'une plaque de placo de 13 mm en vu de neutraliser les bruits de roulement des convois afin d'avoir pour les matériels digital sound , un son non parasité par celui des roues . Simplement fixée par 4 vis et non collée.
J'ai renforcé encore en posant des plaques de fibres de bois ( dalles vertes que l'on peut poser sous les parquets flottants) que je découpe au cutter au gabarit des plateformes avec une légère pente qui sera ballastee pour donner l'aspect final recherché . Elle aussi n'est pas collée , mais prise en sandwich entre les traverses pointées et le placo.
La bascule fait un " bon poids" , mais c'est essentiel pour ne pas avoir de résonnance. Elle est articulée sur 2 belles charnières sans aucuns jeux afin que les fils de rails concordent parfaitement en alignement et hauteur.
Pour finir, chaque portion de voies doit être alimentée électriquement.

[kobden]

Bonsoir à tous, bonsoir Yves,

Je n'aurais pas cru que tu avais 60cm, la photo est trompeuse, je voyais moins.
Je te demande cela, car mon réseau en zéro Gallois va être placé Provisoirement
le long d'un mur de 3,50m qui sépare mon garage & mon sous-sol. & je vais laisser un passage libre
au niveau de la porte de 45cm. Celle-ci s'ouvre du coté sous-sol, donc je ne suis pas embêté de ce coté là.
Ce réseau par la suite, sera placé le long des trois murs du dit sous-sol d'une longueur totale de
12m; ce qui me permettra de l'agrandir. Oui j'affectionne les réseaux de type linéaire, c'est mon coté british qui ressort.
Là pour l'instant ce sera la gare & la mine de charbon, qui tiendrons sur cette partie là, avec une petite coulisse provisoire.
A bientôt de se voir.
Bien amicalement.
Charley.

[Picasso]

Bonjour
J'ai cherché sur le site PECO les gabarits à télécharger , mais je n'ai pas trouvé . As tu un lien ? Merci d'avance
Dominique

Essais ce raccourci:
https://peco-uk.com/collections/track-p ... ?view=grid

Bonsoir
Comme j'ai des rails , je vais les utiliser pour faire une ébauche du tracé . Je n'aurai que les aiguillages en version papier . Cela évitera de passer du temps au découpage . Merci quand même pour l'info
Dominique
