Re: [CHREZO] X3800 Picasso

[Lyves]

Bonjour Gébé
J'ai une notice

02819-21566_LokSound_5_ESUKG_FR_Manuel_Auflage-9_eBook.pdf

(3.19 Mio) Téléchargé 130 fois

Bon courage Yves

[Copirail]

Bonjour à tous, les plaques d'itinéraires que je propose sont imprimées avec les destinations de votre choix, bien entendu.
Pas de minimum de commande, c'est possible à partir d'une plaque.
Cordialement.
Wilfrid Brégeon
Copirail.fr

[Golbi91]

Bonsoir,

Ca y est j'ai reçu mon mail, livraison prévue lundi

[PS907]

Bonjour,

Pour atténuer l'éclairage du compartiment voyageur ( qui est trop fort, on se croirait dans une galerie de supermarché ! )
quel est le CV qui permet de régler l'intensité sur ce décodeur ESU Loksound V5L ?
( j'ai une notice de ce décodeur mais en allemand )

Merci d'avance aux spécialistes.

Bonsoir,
Avant de faire la manip qui est décrite dans la doc, il faut repérer sur quelle sortie de fonction est réellement câblé l'éclairage du compartiment ( aux1, aux2 ou ...)

pour le savoir 2 méthodes :

• 1_ sans LokProgrammer

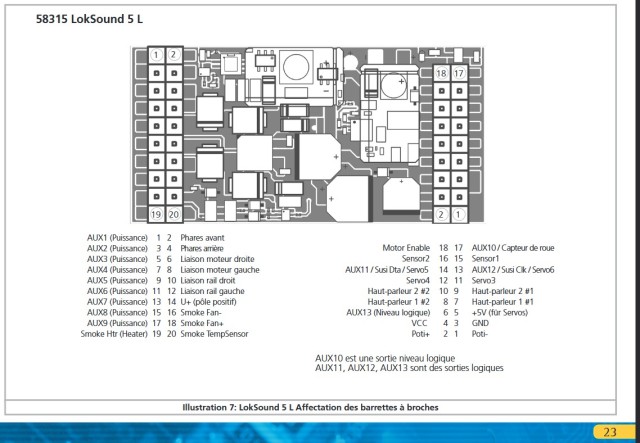

  Ouvrir le Picasso, repérer les câbles et le pin du connecteur du L V5 ( pas le U+, l'autre) ( voir le schéma P23 en début de doc)



  sur la doc esu on retrouve à partir de ce schéma le nom de la sortie la sortie de fonction du décodeur
  on peut maintenant faire la manip des pages 77 à 81 en se servant de l'exemple
  remarque : ne pas tenir compte du tableau précédant( P76), il a peut être été modifiée lors de la programmation du Picasso et programmer les CV31 et 32 en conséquence : "Veuillez régler les registres-index CV 31 sur 16 et CV 32 sur 0 avant de changer les valeurs." et remettre les anciennes valeurs à la fin
  ( ben oui, les CV que l'on vas utiliser sont > 255, on ne peut pas les adresser directement et on est obligé de programmer le CV32 avec (dans notre cas) la valeur 16 et le 32 avec 0)

• 2_ demander à une âme charitable ( sur le forum) qui a un LokProgrammer et un Picasso avec le décodeur livré le nom de la fonction correspondante ( manip très facile pour lui) et si en plus c'est un voisin il peut faire la manip avec le Picasso en rentrant une valeur dans la bonne case du logiciel et plein d'autres choses...........

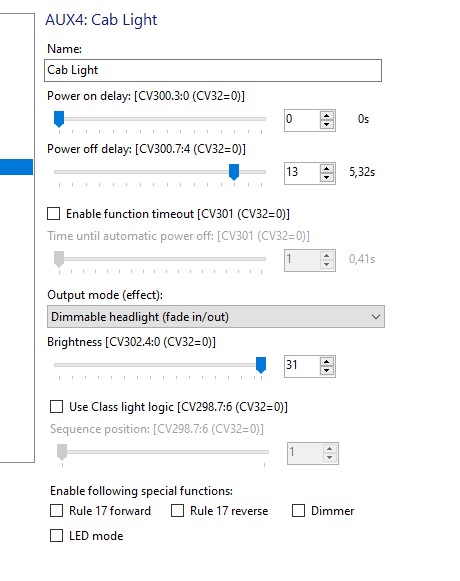

  exemple (ici c'est l'aux 4 qui est concerné)



  Capture d’écran 2 esu 5L picasso.jpg (48.9 Kio) Vu 662 fois

philippe

[Bigoudi]

Bonsoir,
C'est quand même dommage pour un modèle comme celui-ci que tout ne soit pas "carré" dans la finalisation de la programmation du Loksound
c'est pourtant "peanuts" tous ces petits détails pour un gars qui sait programmer au lokpro...

[Lyves]

Bonjour à tous , je pense que la programmation du décodeur est faite dans un "standard " qui peut convenir à la majorité des modélistes .
Après , chacun peut s'approprier les paramètres qui lui convient ( vitesse , éclairage , son ...) pour aller vers ses préférences . Yves

[GIAFFERI]

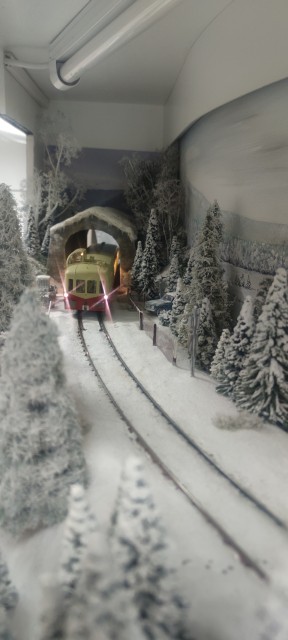

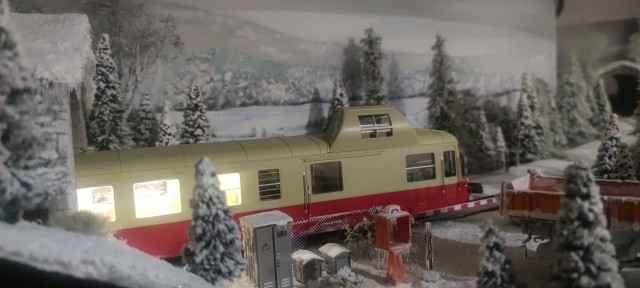

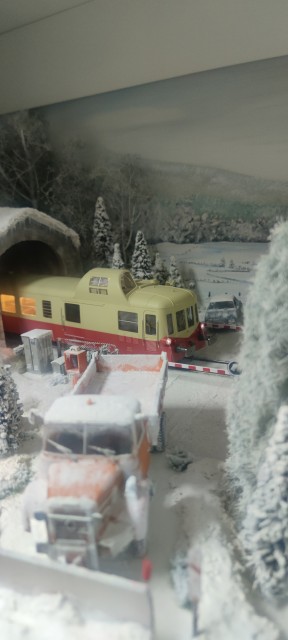

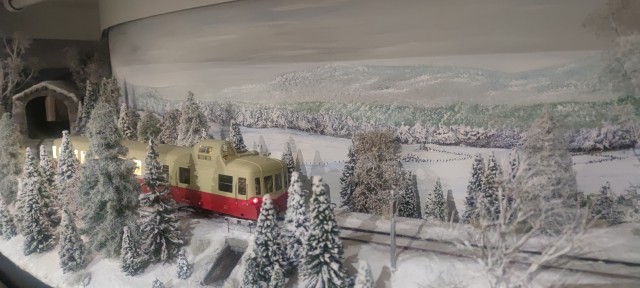

il est arrivé !!!magnifique piéce,la neige et le froid aussi s'invitent.

[pelican]

Splendide
Je ne peux pas le faire circuler sur mon réseau anglais, vu le gabarit british, il ne passe pas devant le quai de la grue

[Tchoutchou30]

Effectivement, l'éclairage des compartiments est "à fond".

Sauf erreur les auxiliaires répondent aux Cv 262, 270, 278, 286 etc au pas de 8 et sont réglables de 0 à 31. Si la logique est respectée, les 262 et 270 sont dédiées à Front light et Rear light (les asiatiques sont facétieux et ce n'est pas toujours le cas !). Il suffit donc de passer les autres en revue, une par une, lire la valeur, la diminuer fortement et vérifier si cela a une incidence sur la luminosité. Ne pas oublier de noter avant de tripoter la valeur initiale bien sûr. Avec une Ecos par exemple, c'est un jeu d'enfant

[Bruno74]

Pour régler l'intensité lumineuse pour ceux qui n'ont pas de LokProgrammer:

Commencer par mettre à jour les 2 CV 31 et 32:
CV31 = 16, CV32 = 0
----------------------

Puis régler les CV suivantes:
CV294 = 4 (Eclairage Compartiment voyageurs - Aux 3 - valeurs de 0 à 31, j'ai mis 4)
CV302 = 4 (Eclairage Kiosque - Aux 4 - valeurs de 0 à 31, j'ai mis 4 aussi)


Même sans Lokprogrammeur, on peut utiliser le logiciel pour voir les CV à changer.
Il faut donc l'installer (Site ESU) puis charger le projet -90313- à partir du site ESU (Merci Joel à ce propose, tous ne le font pas)
Faire ses modifications dans le soft et aller dans la fonction Tools / Show changed CV.
(On peut le faire même sans projet à charger mais il faut lire la doc fournie par le fabricant de la loco pour connaitre la prog initiale.)
Après plus qu'à entrer les CV et leur valeur avec votre centrale préférée.
