Réalisation boucle R2

[Golbi91]

Bonsoir,
Je voudrais faire réaliser un support en médium pour une boucle en R2 Peco.
Le diamètre annoncé est 1028 mm, ce diamètre est mesuré ou ? intérieur centre ou extérieur des rails ?
Quelle serait la largeur idéale sachant qu'il y aurait des rambardes pour éviter toute chute ?
Merci d'avance pour vous réponses.

[JMD]

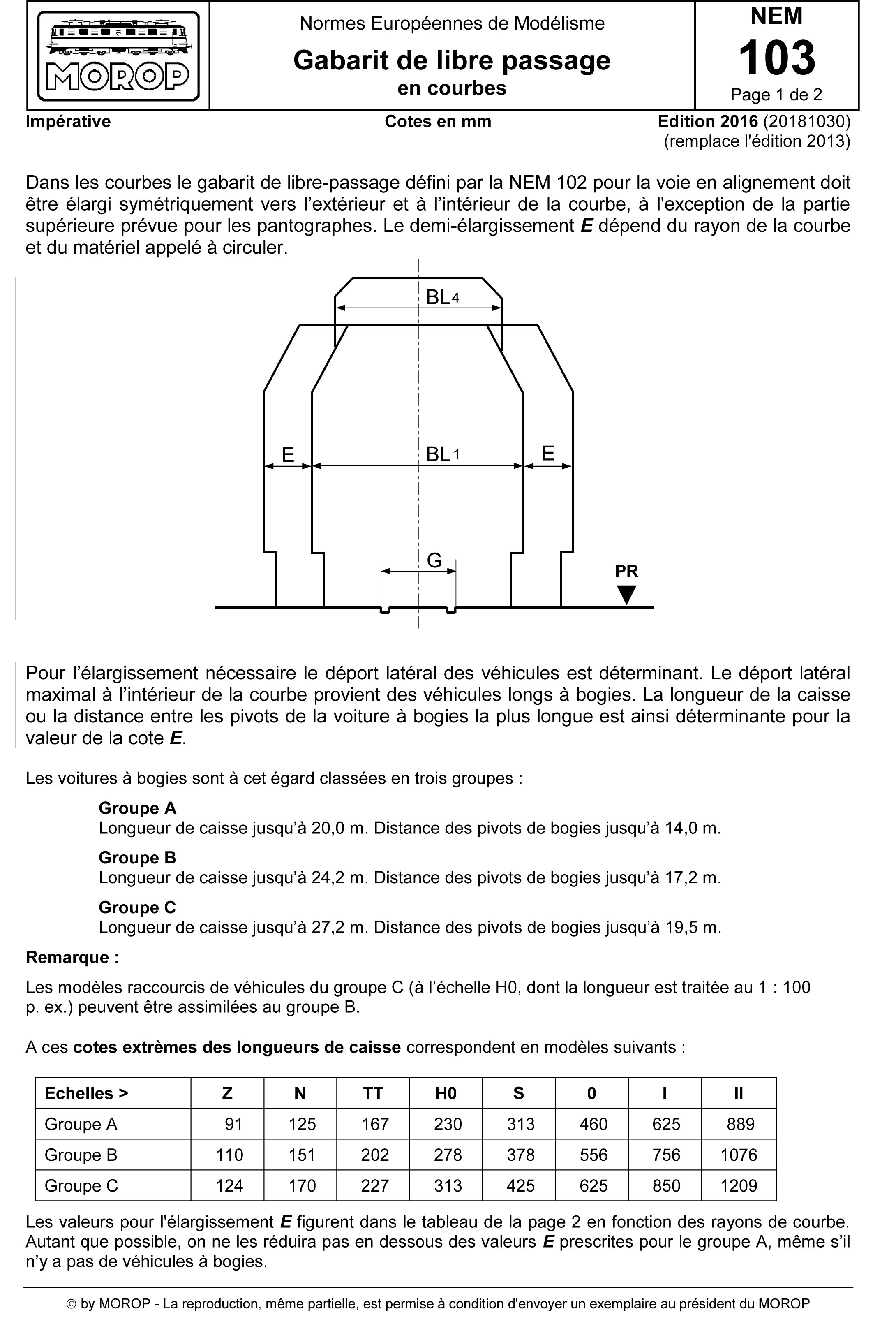

Un début de réponse, suivant longueur du matériel.

[Rgp]

Bonsoir,

Les 1028 mm sont mesurés dans l'axe de la voie.

Le rayon est donc de 514mm est vous êtes limite à des voitures de 23 cm.

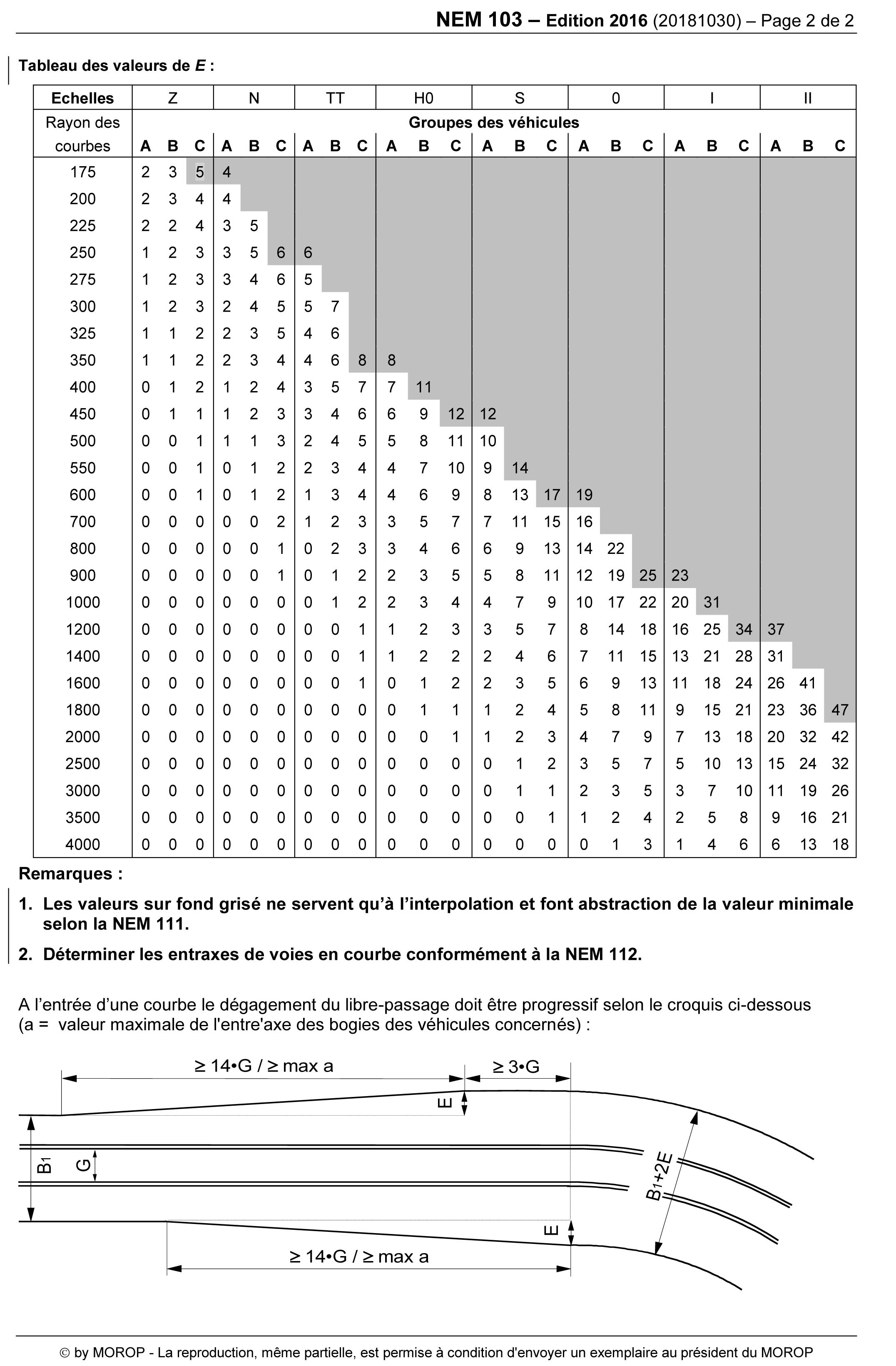

Je suppose que c est du HO, la norme donne pour la valeur supp du rayon (550mm) une valeur E de 9 mm

La largeur B1 est de 48mm, la largeur profil voie est de 9+48+9 = 66mm qu il faut augmenter des deux cotés avec +/-15mm pour mettre les tiges filetées pour une rampe hélicoïdale.

Roland

[Lyves]

Bonsoir à tous , une précision entre rayon et diamètre : 2 rayons = 1 diamètre.
Notre ami parle de diamètre 1028 mm de chez Peco .
On est en zéro , donc ce ne peut pas être le diamètre , mais plutôt le rayon .
Peco-ST-725 Code 124 Voie courbe R2 1028mm .

[Rgp]

Bonjour,

Partant du rayon, il est toujours mesuré entre le milieu du cercle et l'axe de la voie.

La valeur de E varie entre 8 (voiture max 460 mm) et 18mm (vouture max 625mm).

La largeur B1 est de 94mm.

La largeur libre de toutes pieces est comprise entre 110 et 130 mm, la largeur de la plateforme à construire est comprise entre 140 et 160mm.

Roland

[Golbi91]

Bonsoir,

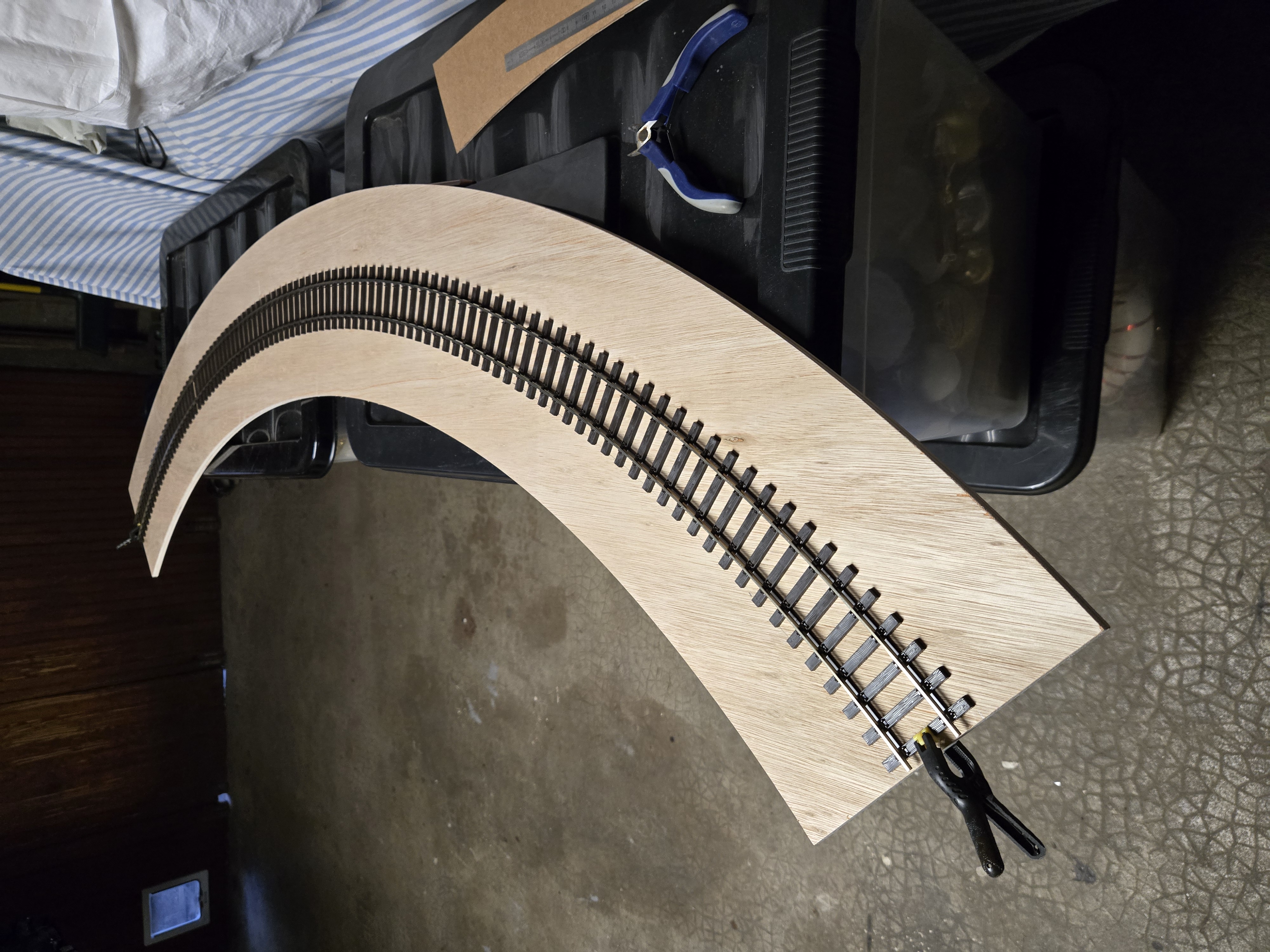

Bon, j'ai fait découper chez Casto 4 quart de cercles en contreplaqué de r=1130 mm, j'attend la semelle pour mettre sous les rails,
ce qui me permettra dans un premier temps de tester mes machines, par la suite devraient s'intercaler 2 modules dont le décor n'est
pas encore défini.

[ffayolle]

Casto découpe des quarts de cercles?
Sacré service client....

[Golbi91]

Oui dans mon casto, ils ont une machine numérique, j’étais même étonné, le vendeur m’a dit en rigolant que cela faisait 5 ans qu’elle était là

[rail30]

Bonjour

Je suis intéressé par cette découpe, sur mon projet j'aurais besoin de la même option en terme de courbe, est il possible d'avoir les dimensions?
Merci

[Golbi91]

Bonjour,

Alors pour le diamètre extérieur, je suis parti sur 2260 mm (2M26), 200mm (20cm) de piste en 9mm d'épaisseur, coût chez Casto 120€ (cela évite une découpe hasardeuse à la scie sauteuse ).
Cela laisse 70mm (7cm) de chaque coté de la traverse.
