Un nouveau projet pour l'AMAL

[Eiffel]

Quelques photos de la séance de travail d'hier.

Programme du jour, installer les pieds des modules.

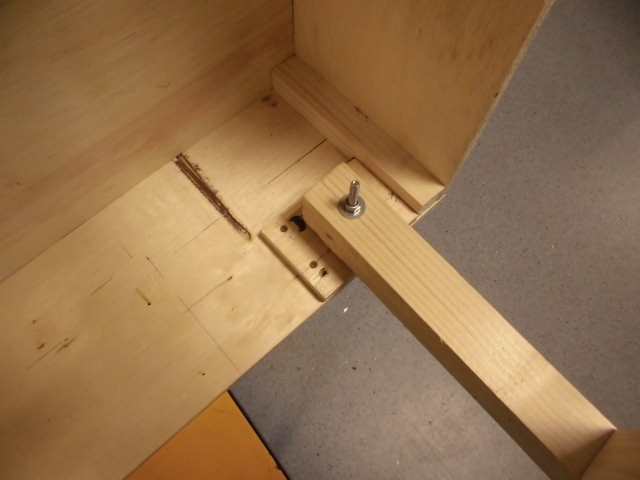

Les pieds sont fixés (colle + vis) grâce aux platines préfabriquées à l'atelier. Pour un même module, les 2 pieds sont de hauteur différent car il faut tenir compte du fait qu'ils sont l'un au dessus de l'autre quand ils sont repliés. Chaque pied et chaque platine a été soigneusement repéré avant le montage afin d'éviter les erreurs au montage.

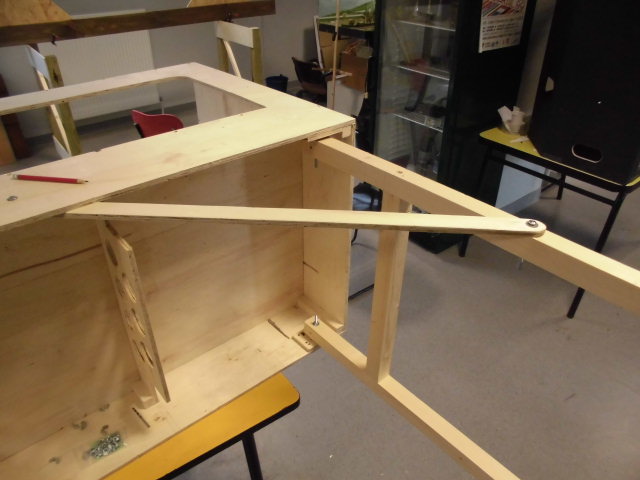

Puis les jambes de force sont ajoutés. Attention de bien respecter l'équerrage avant de percer les trous de fixation! Sinon, module bancal assuré!
L'épaisseur de la platine prend ici toute son importance: lors du pliage du pied, la jambe de force peut rester solidaire du pied et se loger sous le module grace à l'espace créé par l'épaisseur de la platine.

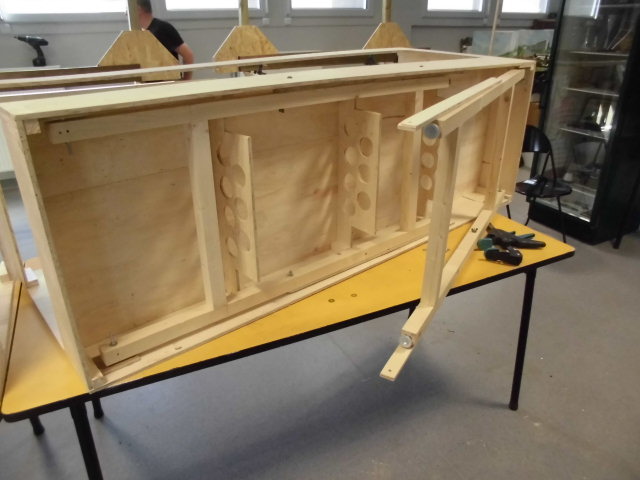

Petit essai de fermeture.

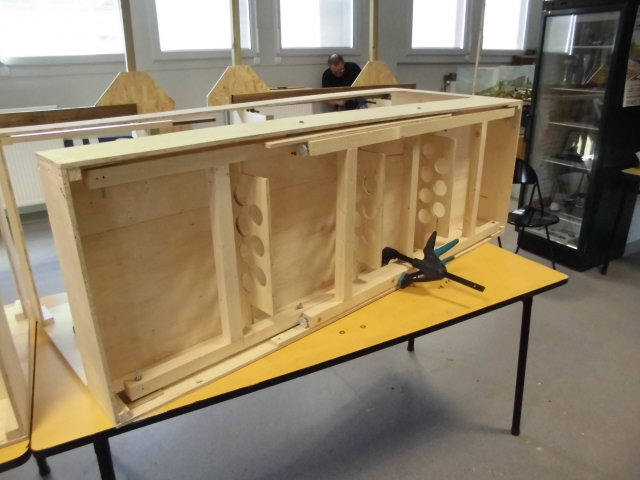

Les 2 pieds rabattus. Le serre joint remplace le systéme de blocage qui n'est pas encore en place.
Les vérins de réglage en hauteur ont été mis en place sous chacun des pieds.

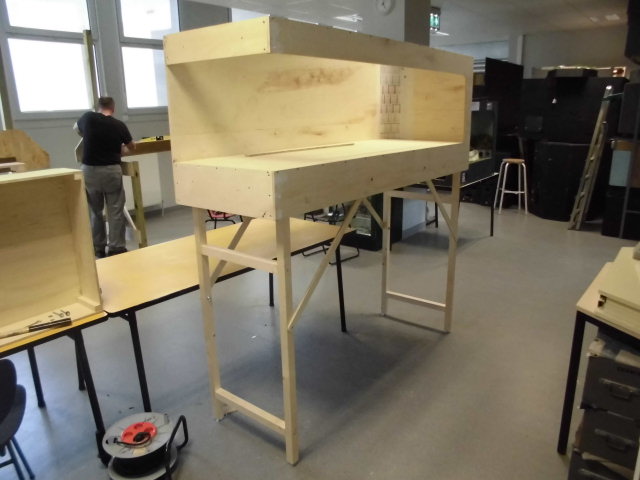

Et enfin, le module sur ses 2 pieds. Pas de doute, c'est du solide!


Bon, ben reste à faire pareil pour l'autre module. A suivre...

[mimiche77]

Beau boulot !
...et une bien belle salle bien rangée pour travailler !!

[Eiffel]

oui c'est vrai que nous avons de beaux locaux (merci au CE de la SNCF qui nous loge) et que nous essayons de garder propres et accueillants.
Mais ce n'est pas toujours aussi bien rangé, surtout les soirs de retour d'expo!
Ces jours là ça ressemble plutôt à la chambre à mon fils

[ffayolle]

Made in AMAL

Une question : comment sont bloqués les pieds en position transport?

[tacot_pépère]

Pfft il y en a qui suivent pas c'est avec un sert joint

[Eiffel]

Absolument!

Mais bon, à l'usage, on va essayer de trouver un système prenant moins de place
Des idées?
Des propositions?

[cdz183]

Une solution élégante serait d'utiliser des couples aimants puissants / plaques métalliques à visser. On trouve des modèles de 6 à 10 kg de force d'attraction à prix modique seuls ou en sachets de plusieurs dans les GSB. Ou, plus simple et moins coûteux, façonner des clips en U en tôle d'acier (à la plieuse ou à l'étau) venant pincer par l'intérieur les 2 piètements superposés (une chaînette de retenue vissée au module serait souhaitable pour ne pas les paumer en expo ...).

[murielle]

astucieux, faut ensuite un plateau à roulette pour déplacer tout cela car le poids final doit être aussi très conséquent

[ffayolle]

L'idée des aimants est intéressante.
A defaut le boulon et l'écrou de fixation de la jambe de force devrait faire l'affaire.

[Eiffel]

A defaut le boulon et l'écrou de fixation de la jambe de force devrait faire l'affaire.

Et revoilà le "made in AMAL"!
