150X

[Tchoutchou30]

P1090536 (800x600).jpg

Daniel,
Voilà un axe d'essieu des plus étonnants
Quelques explications, svp ?
Fabrice

Pour une machine trois cylindres il n'a rien d'étonnant .....

[BERTHELEMY]

Trois manivelles à 120° ou environ, normal sur une machine SE à trois cylindres. Il y a un second essieu coudé, dissymétrique celui-ci, car le petit mouvement intérieur est actionné ainsi, et pas par un excentrique...

[Daniel67]

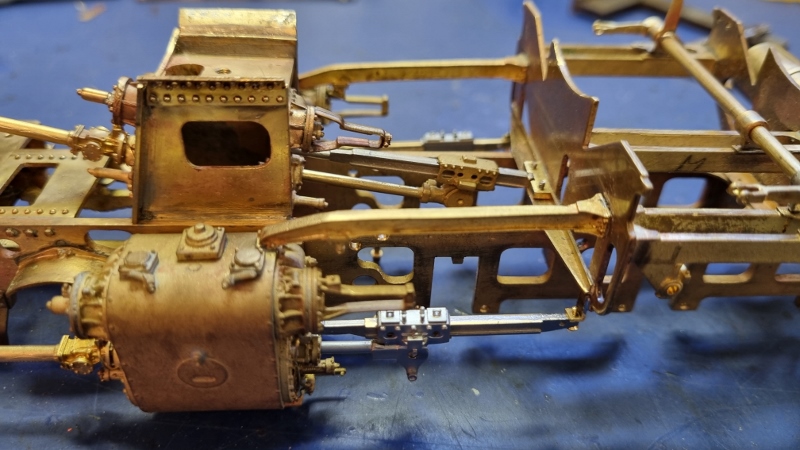

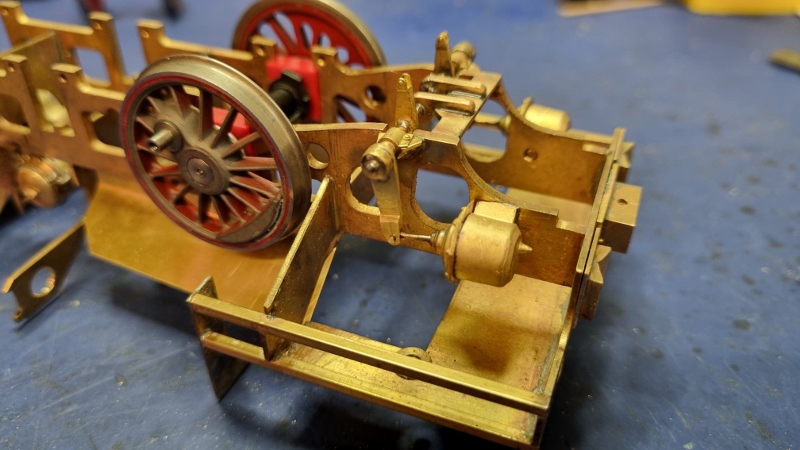

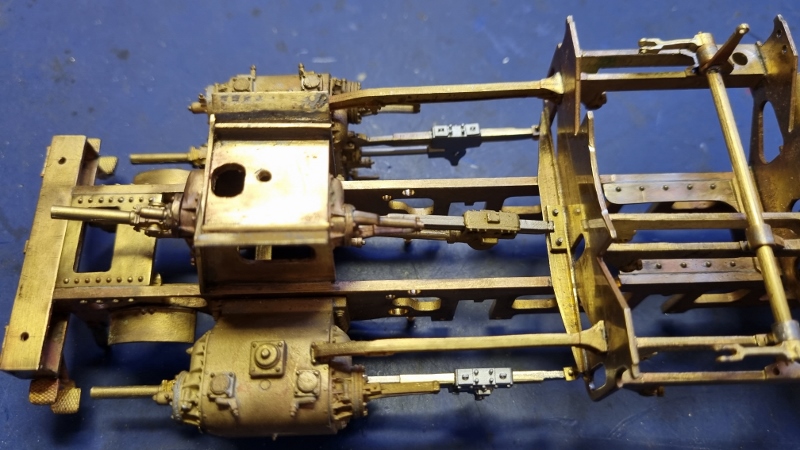

Petite suite ...

[pelican]

De la bijouterie ..

[diomedea]

De la joaillerie!
Daniel, tes maitres modèles sont en impressions 3D? Utilise tu de la résine calcinable/cire imprimable?

[Daniel67]

Jean-Paul,

Je n'utilise pas de résine castable, ni de cire imprimable. J'injecte la cire à l'ancienne dans des moules vulcanisés.

Mes modèles maîtres sont en laiton en général, mais il m'est arrivé d'utiliser des modèles 3D en résine ordinaire pour faire le moule en caoutchouc (par ex : les boites d'essieux de la BB 1 à 80). Elle résiste aux 160° et à la pression nécessaire pour la vulcanisation.

Pour la 150, une partie des fonderies est issue du marché allemand ; j'évite de refaire ce qui existe chez des artisans.

[diomedea]

Merci pour ta réponse!
De mon coté je commence à remettre le nez dans le travail des métaux, ça après avoir vendu toutes mes machines à bois!

[Papy]

........ il m'est arrivé d'utiliser des modèles 3D en résine ordinaire pour faire le moule en caoutchouc (par ex : les boites d'essieux de la BB 1 à 80). Elle résiste aux 160° et à la pression nécessaire pour la vulcanisation.....

Bonjour Daniel,

Pourrais-tu m'indiquer quel "caoutchouc" et quelle résine tu utilises? Je suis en train de remettre en état ma petite fonderie et j'envisage moi aussi de faire certains masters en impression 3D.

Cordialement,
Papy Matt

[Daniel67]

J'utilise la résine Anycubic de base et le caoutchouc Castaldo White Label.

[Papy]

Merci pour cette information précieuse. Je n'aurais jamais pensé qu'une résine de base pouvait résister à de telles températures sans subir des déformations importantes!
