Cabine haute SAXBY

Tout ce qui peut concerner la réalisation de décor, que ce soit des produits finis, des kits, des matériaux ou des savoir-faire.
Avatar du membre
cdz183
Platinum
Messages : 5201
Enregistré le : 12 févr. 2016, 16:12
Localisation : Bourgogne - Auxerre (89)
A remercié : 241 fois
A été remercié : 261 fois

Re: Cabine haute SAXBY

Message par cdz183 »

Voui, Mauro, il faut reconnaître que le dessin 2D de Fabrice et la découpe-laser de Cités Miniatures sont de haut vol ! :applause1: :applause1: :applause1:

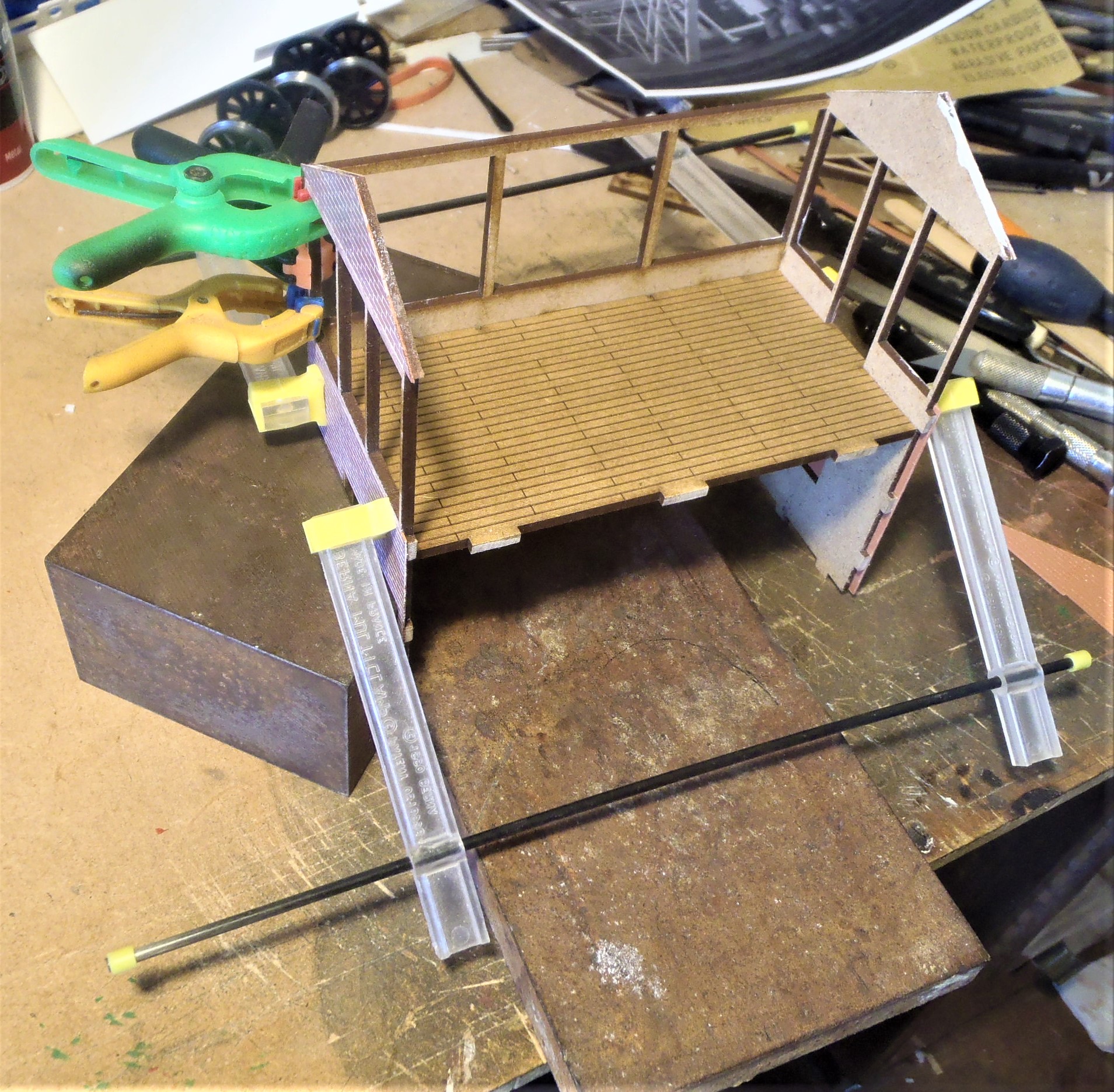

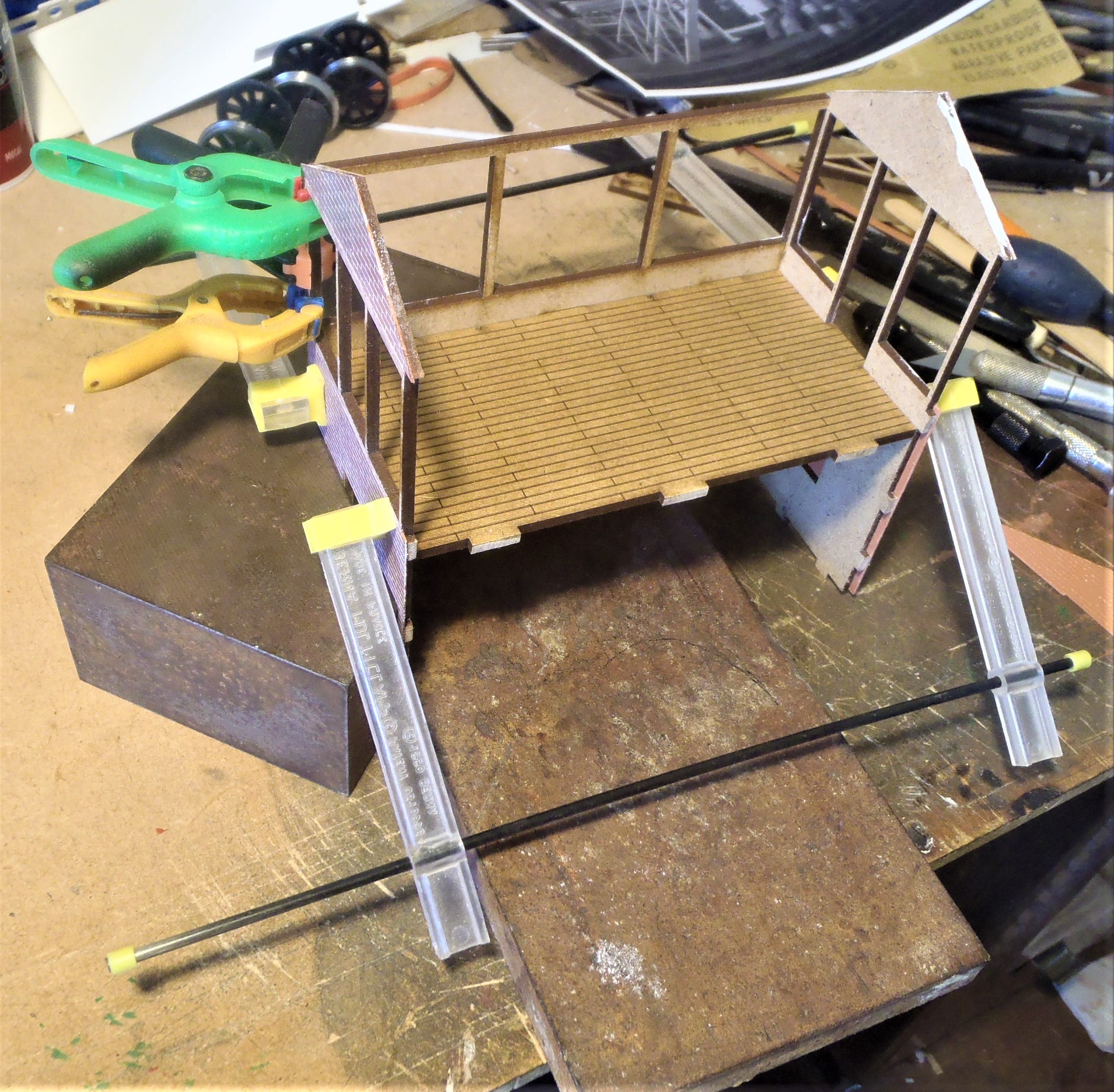

J'ai commencé à assembler les parois et j'ai été confronté à un problème induit par mon kitbashing : l'angle inférieur des façades a tendance à s'évaser à l'extérieur, sans doute en raison de la tension superficielle induite par les plaques de briques en plastique. L'assemblage sur le socle ne change rien car les tenons sont trop éloignés des angles (ce pourrait être une modif du kit initial car il semble que Pierre ait été aussi confronté à ce souci).J'ai donc sorti l'artillerie lourde : vé et plaque d'acier !

P1010051 (2).JPG
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Avatar du membre
ffayolle
Platinum
Messages : 4612
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 301 fois
A été remercié : 195 fois

Re: Cabine haute SAXBY

Message par ffayolle »

La construction de l'escalier n'est pas facile, je te l'accorde, mais au final, le résultat est là.
:bravo:
Avatar du membre
cdz183
Platinum
Messages : 5201
Enregistré le : 12 févr. 2016, 16:12
Localisation : Bourgogne - Auxerre (89)
A remercié : 241 fois
A été remercié : 261 fois

Re: Cabine haute SAXBY

Message par cdz183 »

C'est un euphémisme ! :mrgreen:
Sérieusement, je pense que la meilleure manière de l'assembler est de coller les marches une à une verticalement sur le limon posé à plat, puis d'ajuster à sec le second limon et, soit de passer de la colle blanche diluée au pinceau sur les tenons (pour ne pas créer de surépaisseur), soit d'encoller généreusement la doublure extérieure du limon qui viendra au contact des tenons et les immobilisera.

La finesse est absolument remarquable et il y a une marche en rab' okazou ... :Ange2
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
PIERRE
Platinum
Messages : 5002
Enregistré le : 16 avr. 2008, 19:06
Localisation : Amiens
A remercié : 1560 fois
A été remercié : 336 fois

Re: Cabine haute SAXBY

Message par PIERRE »

cdz183 a écrit : 01 mai 2023, 22:24 C'est un euphémisme ! :mrgreen:
Sérieusement, je pense que la meilleure manière de l'assembler est de coller les marches une à une verticalement sur le limon posé à plat, puis d'ajuster à sec le second limon et, soit de passer de la colle blanche diluée au pinceau sur les tenons (pour ne pas créer de surépaisseur), soit d'encoller généreusement la doublure extérieure du limon qui viendra au contact des tenons et les immobilisera.

La finesse est absolument remarquable et il y a une marche en rab' okazou ... :Ange2
ben c'est comme ça que Fabrice conseillait de le faire!
:Ange2
PIERRE

Le NORD, le PLM, le Highland Railway et le LMS...
Délégué Régional Picardie-Nord-Pas-de-Calais
Membre 416 du Cercle du Zéro
Membre 11376 de la Gauge O Guild
Avatar du membre
cdz183
Platinum
Messages : 5201
Enregistré le : 12 févr. 2016, 16:12
Localisation : Bourgogne - Auxerre (89)
A remercié : 241 fois
A été remercié : 261 fois

Re: Cabine haute SAXBY

Message par cdz183 »

PIERRE a écrit : 01 mai 2023, 22:43 ben c'est comme ça que Fabrice conseillait de le faire!
Ah bon ? Alors nous n'avons pas eu la même notice ou c'était un conseil de vive voix entre picards ... :nugget:
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Avatar du membre
cdz183
Platinum
Messages : 5201
Enregistré le : 12 févr. 2016, 16:12
Localisation : Bourgogne - Auxerre (89)
A remercié : 241 fois
A été remercié : 261 fois

Re: Cabine haute SAXBY

Message par cdz183 »

Je viens de m'apercevoir que la marche excédentaire ... sert à fermer le palier coté bâtiment ! :boulrep:

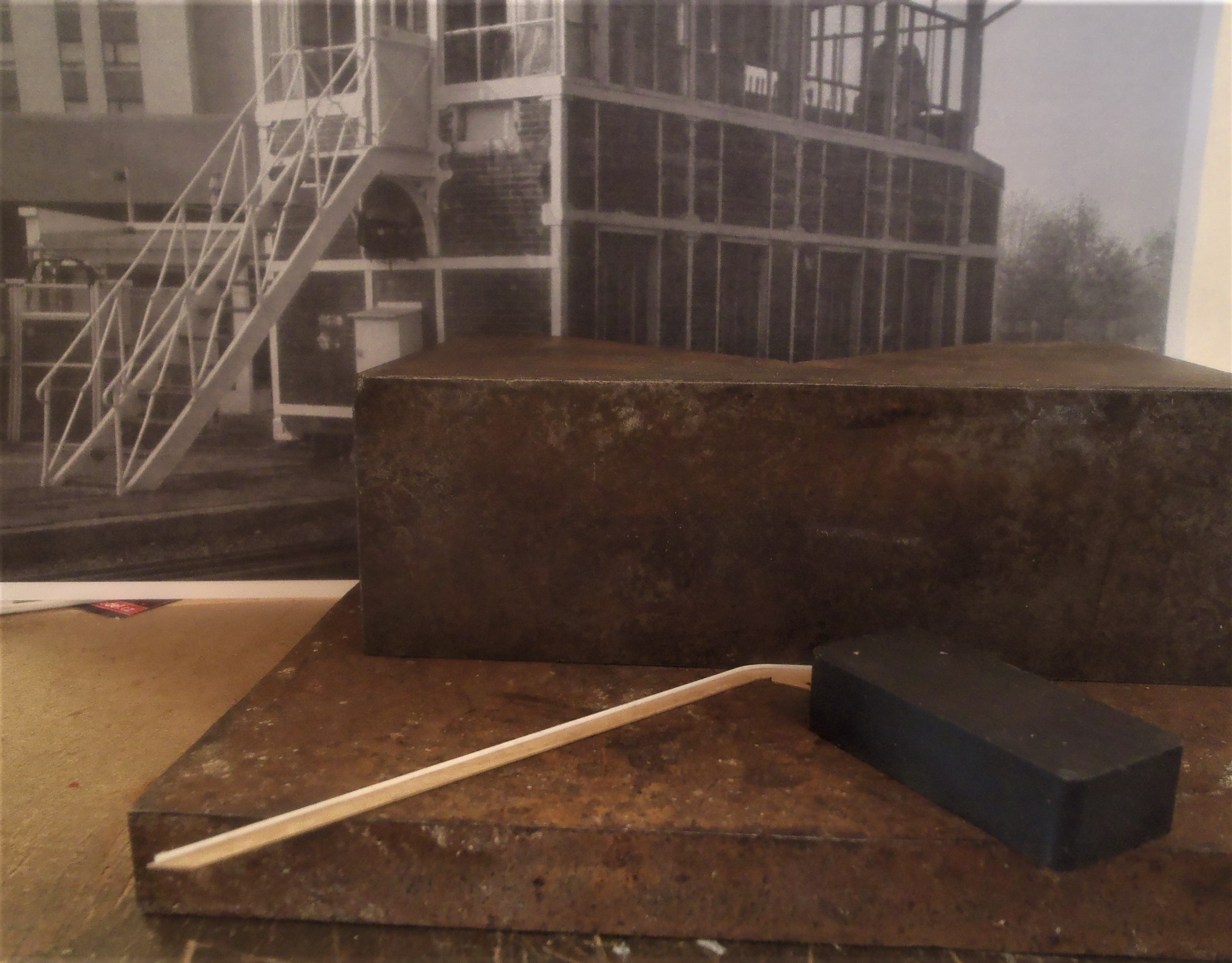

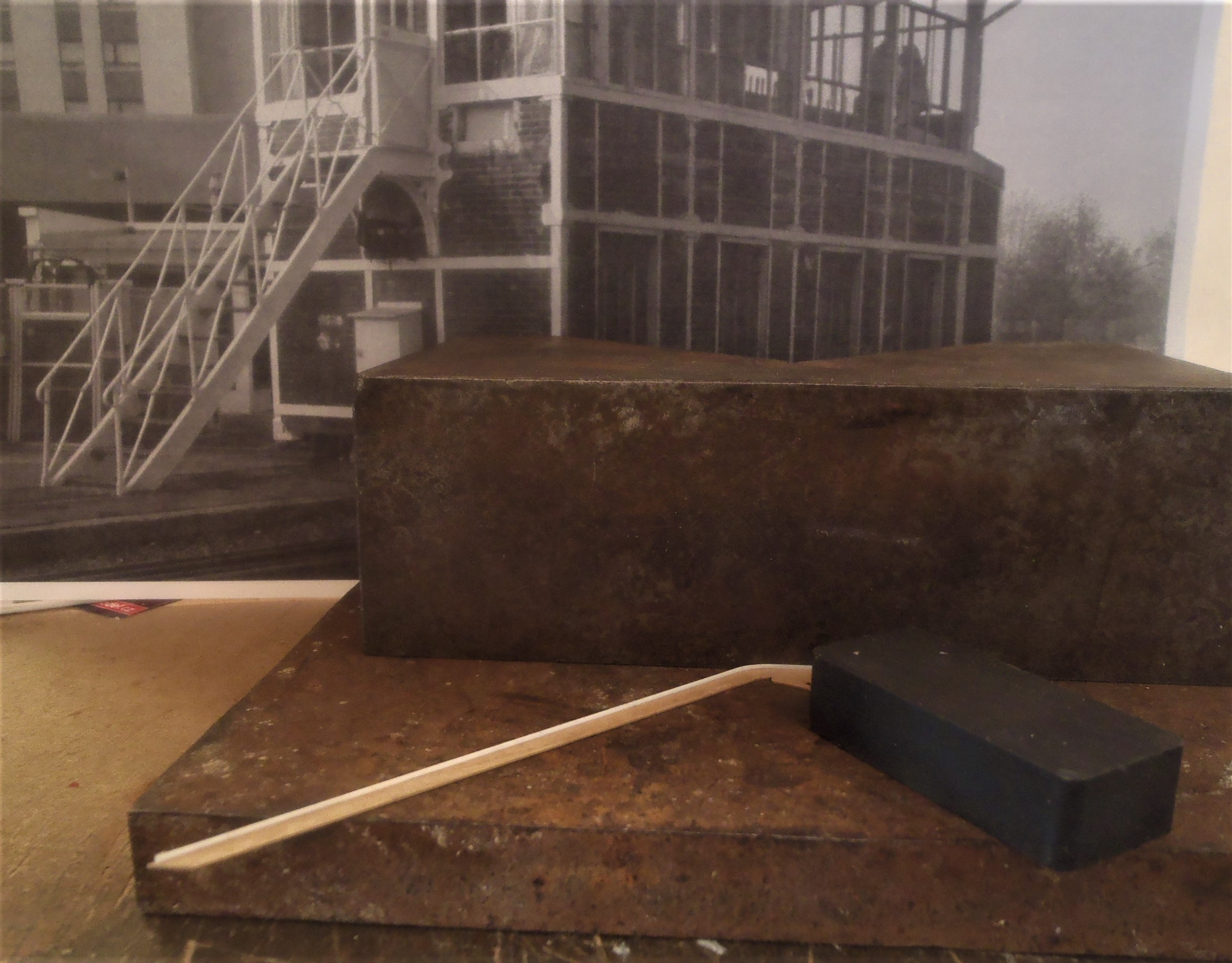

Petit raffinement : j'ai rajouté les ailes des poutrelles en U qui soutiennent les marches, très visibles sur la photo agrandie qui me sert de référence. J'ai utilisé du microstrip Evergreen n° 101 de 0,25 par 0,75 mm, collé de chant à la cyanoacrylate. Ben, ça colle mieux au guide métallique qu'au carton !

P1010058 (2).JPG

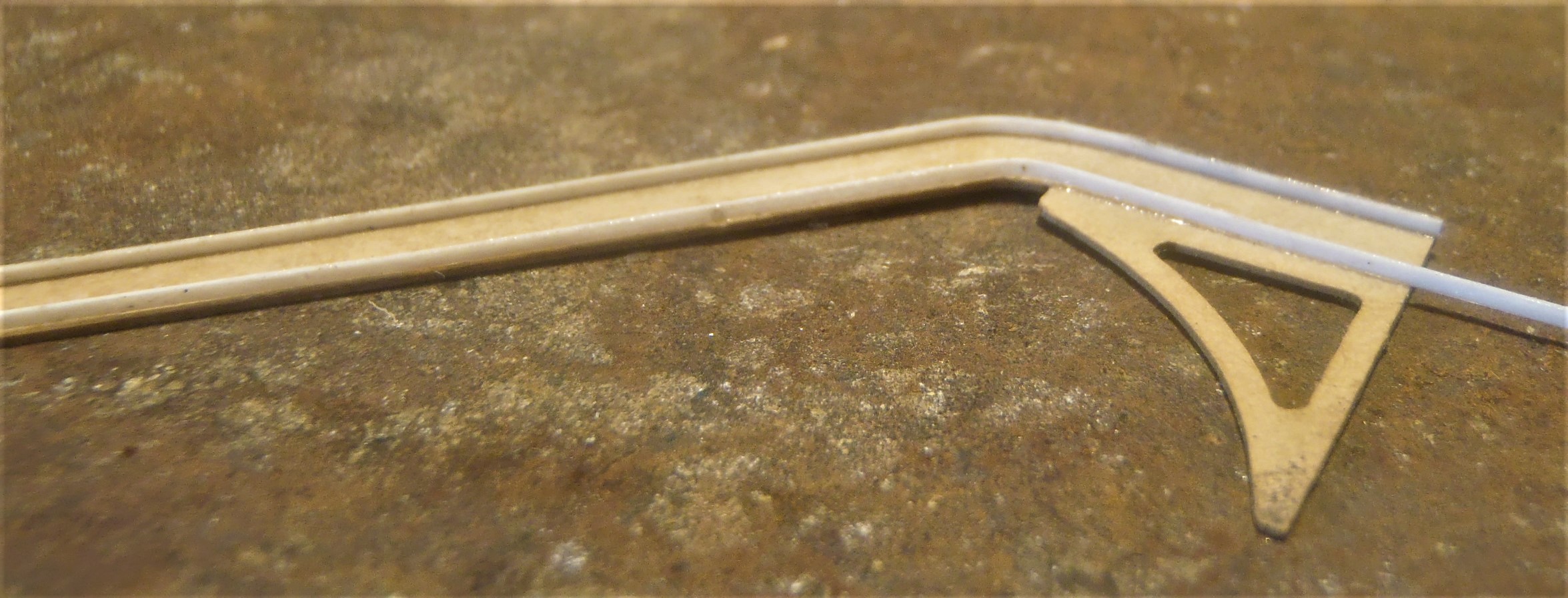

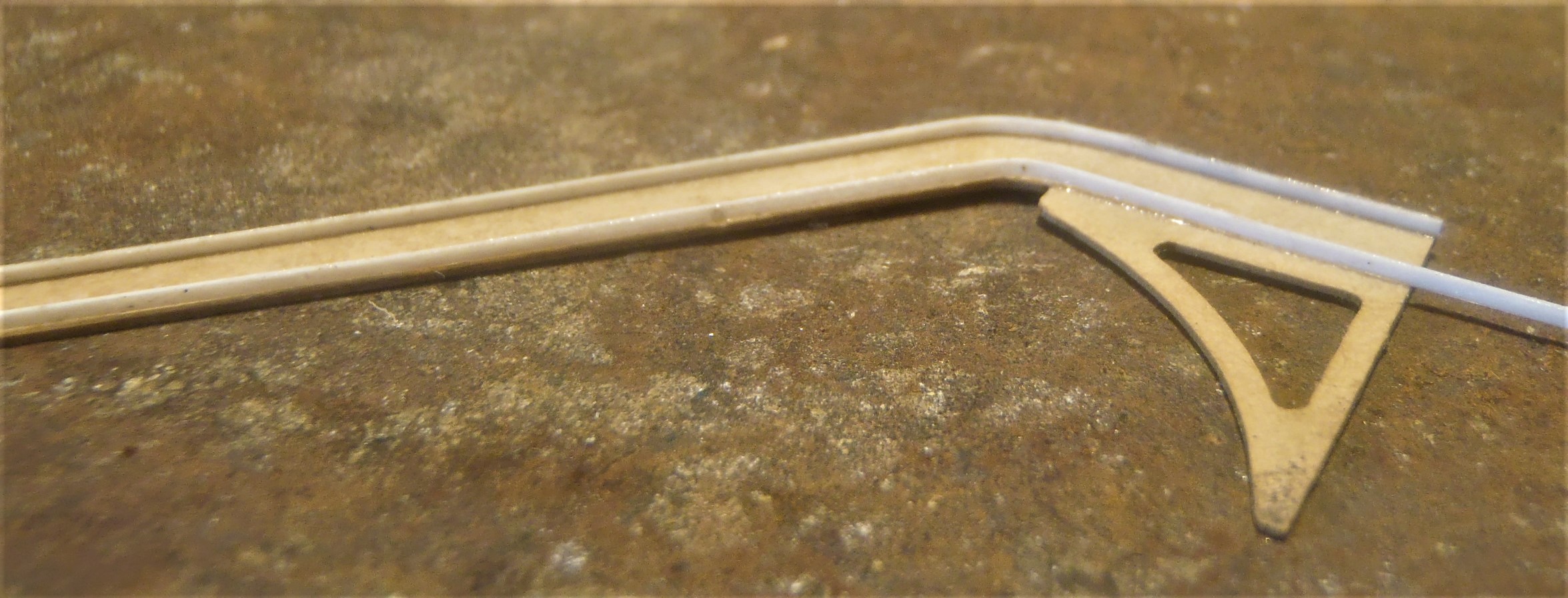

La pose de la nervure inférieure a été assez éprouvante pour les nerfs en l'absence de guide pour la partie sous le palier ... :mort3:
Le 3e essai fut le bon !

P1010059 (2).JPG
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
Avatar du membre
pelican
Platinum
Messages : 3980
Enregistré le : 08 mai 2008, 09:42
Prénom : André
Localisation : B Thiméon
A remercié : 731 fois
A été remercié : 1029 fois

Re: Cabine haute SAXBY

Message par pelican »

Faut pas louper ... une marche ... :Ange2
Petit train de la Scarpe, Saint Amand les Eaux : https://www.cfvs59.com/
Cdz 1337
Avatar du membre
ffayolle
Platinum
Messages : 4612
Enregistré le : 19 mai 2015, 19:39
Prénom : Fabrice
A remercié : 301 fois
A été remercié : 195 fois

Re: Cabine haute SAXBY

Message par ffayolle »

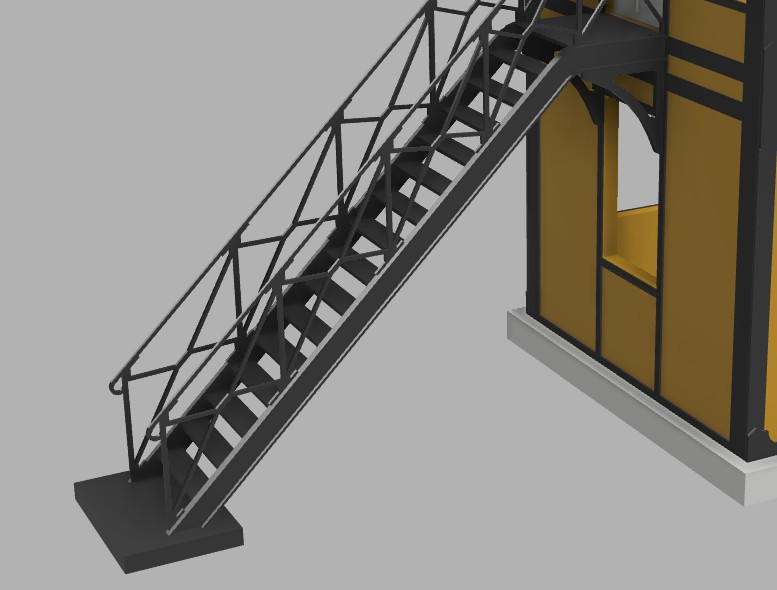

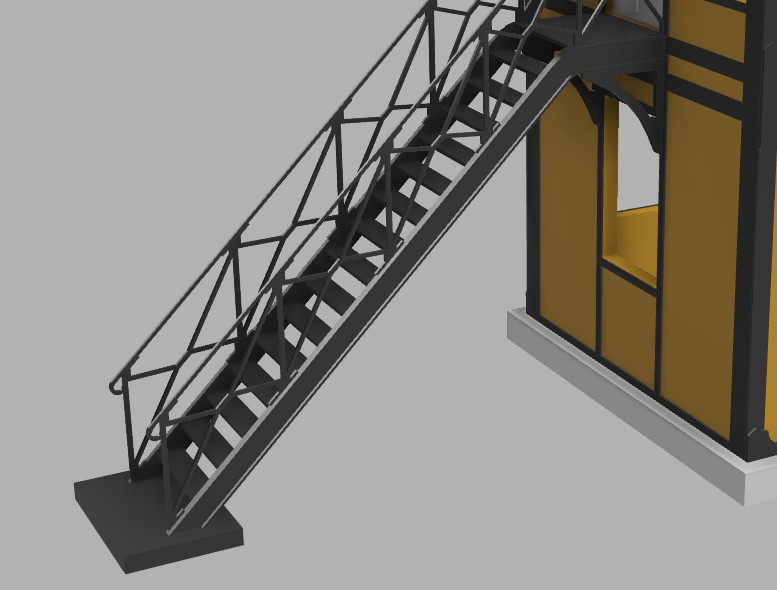

Et cela est si simple à modéliser que l'on se demande pourquoi cela n'a pas été proposé
:siffle: :siffle: :siffle:
Avatar du membre
cdz183
Platinum
Messages : 5201
Enregistré le : 12 févr. 2016, 16:12
Localisation : Bourgogne - Auxerre (89)
A remercié : 241 fois
A été remercié : 261 fois

Re: Cabine haute SAXBY

Message par cdz183 »

C'est la dernière fois que je fais le béta-testeur pour Fabrice ! :boulrep: :arrow:
Club : RMC 59 / CdZ / AATY
Région 2 époque 3 (56-64) : brique et vapeur !
PIERRE
Platinum
Messages : 5002
Enregistré le : 16 avr. 2008, 19:06
Localisation : Amiens
A remercié : 1560 fois
A été remercié : 336 fois

Re: Cabine haute SAXBY

Message par PIERRE »

cdz183 a écrit : 03 mai 2023, 17:58 C'est la dernière fois que je fais le béta-testeur pour Fabrice ! :boulrep: :arrow:
qu'est-ce qui te gène le plus? le coté béta ou le coté testeur?
:siffle:
