PORTIQUE DE MANUTENTION NORD 10 T

[lulu67340]

Travail à l'ancienne ne veux pas dire travail de vieux....

[cdz183]

Très juste, Lulu !

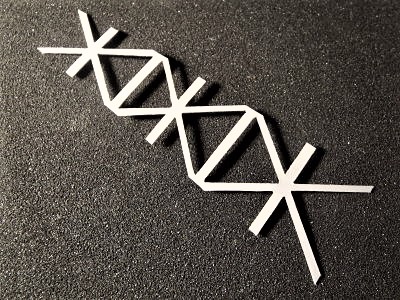

Alors, à l'ancienne toujours, selon la technique dite "du treillis continu" chère à Jacques Le Plat (fouchtra, ça ne nous rajeunit pas … ), voici l'habillage du piètement, directement découpé à l'X-Acto dans du plasticard de 5/10 mm après relevé soigneux des dimensions.

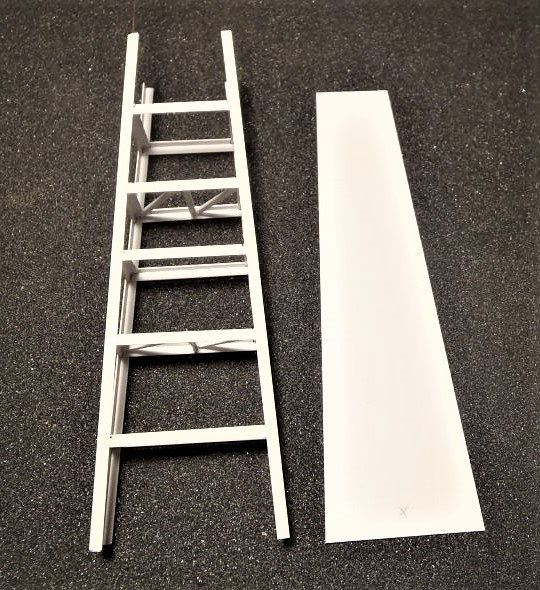

On vérifie la bonne adéquation : la carte repose sur les cornières transversales 2,5 x 2,5 et affleure les cornières verticales de 2,5 x 2,5

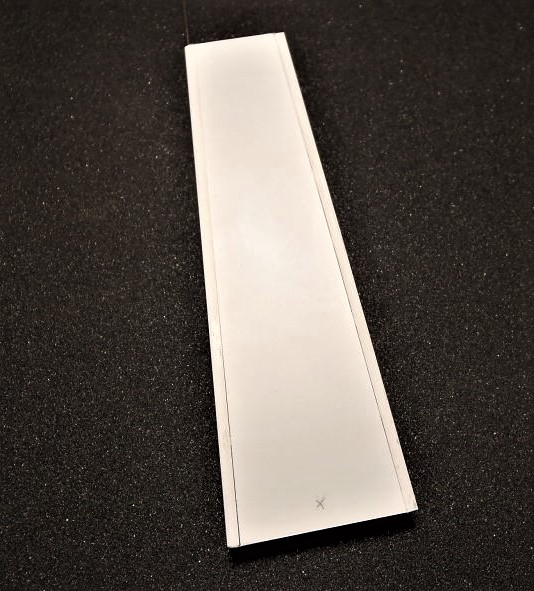

On la fixe provisoirement par du ruban adhésif et l'on repère au porte-mine par l'intérieur l'emplacement exact des cornières transversales. On peut alors tracer les entretoises en croix (réduites à 2 mm) et procéder à la découpe.


L'épaisseur des cornières 2,5 x 2,5 étant de 45/100, on peut au choix opter pour de la carte plastique de 4 ou 5/10. J'ai choisi de faire les extérieurs avec la première (plus souple pour suivre le décrochement de la structure) et les intérieurs avec la seconde (plus rigide pour augmenter la robustesse de l'ensemble).

[Eiffel]

Quel est l'avantage de découper ton treillis dans la masse?
Ca me semble bien délicat quant au repérage et au découpage, non?
Des strips de 0,5 n'auraient-ils pas suffi, une fois entrecroisés et collés?

[cdz183]

Si j'entrecroise 2 strips de 0,5, j'ai une surépaisseur … de 0,5 mm sur une des branches de la croix par rapport à l'autre, ce qui se verra en la coiffant d'une plaque rivetée de 0,25 mm. Avec ce système, toutes les jonctions sont coplanaires, y compris avec la cornière d'angle. D'autre part, en l'absence d'assemblage avec les embases et le tablier à ce stade, les entretoises extrêmes sont flottantes.

[cdz183]

Ca me semble bien délicat quant au repérage et au découpage, non?

Ben écoute, non, puisque même moi, j'ai réussi à le faire …

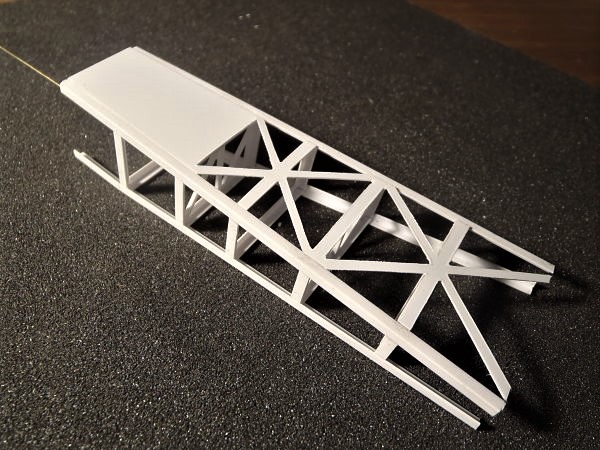

En tout cas, c'est nickel et ça se colle en 30 secondes chrono, bien plus simple et rapide qu'une multitude de strips :


[Eiffel]

Ok, ça se défend.
J'aurais pas forcément choisi la même option, mais ça se défend.

[cdz183]

J'aurais pas forcément choisi la même option, mais ça se défend.

Tous les chemins mènent à Rome !

[ffayolle]

J'aurais pas forcément choisi la même option, mais ça se défend.

Tous les chemins mènent à Rome !

Non en Picardie

OK, je

Nicolas
Je voie bien le tout en carton technique de 6/10, découpe laser. Un beau projet pour le CdZ

[Mistral1955]

Bonjour CDZ 183. J’ai changé de nom et suis l’ancien Mistral1955. Bravo . J’ai commandé le portique à Haxo dès sa sortie il y a disons quelques années. Il m’a dit que c’etait Pour 2019 ! Je crois que je vais faire comme toi .... j’y avais pensé qd je serais à la retraite dans 20 ans j’aurais 82 ans ça devrait le faire
Je ne comprends pas pourquoi il s’obstine à vouloir tout faire alors qu’il peut aisément commercialiser ses kits. Il y a parmi nous plusieurs modélistes qui montent des kits et en cas d’echec Il n’est pas responsable mais bon . J’ai un TP stef aussi en attente . J’espere pour 2056 pour mes 100 ans...
bon courage et merci de tes conseils

[cdz183]

Merci à toi, Jean-Jacques … et courage : faut arriver vivant à la retraite !

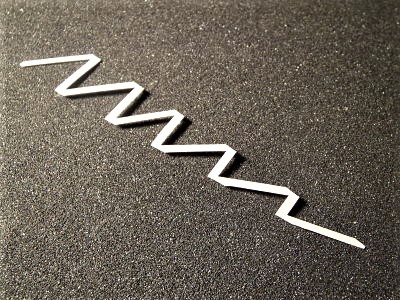

Poursuivons donc la découpe de nos entretoises, cette fois dans du plasticard de 0,25 mm (j'aurais tâté de toutes les épaisseurs ...). En effet, j'avais initialement revêtu les cornières transversales des petits côtés d'un strip de 0,25 en pensant y coller les entretoises en 0,25 également, avant de changer d'avis et de choisir la technique du treillis continu. La découpe est bien sûr plus aisée que dans du 4 ou 5/10e, mais il faut veiller à l'absence de déformation induite par la lame de l'X-Acto sur des bandes aussi fines. Finalement le 0,4 mm semble le meilleur compromis.

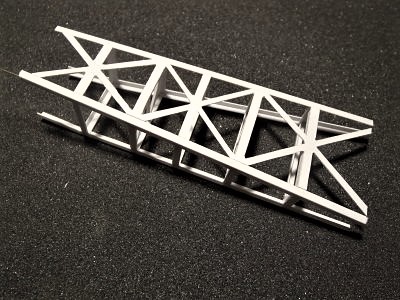

On peut ensuite coller l'ensemble ainsi obtenu de proche en proche grâce à sa souplesse, tout en veillant à bien le tendre.

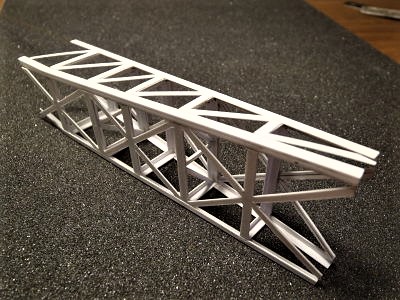

Bon, ça commence à ressembler à quelque chose !
