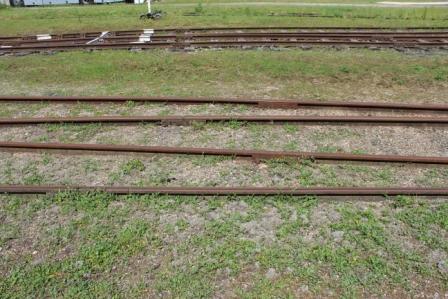

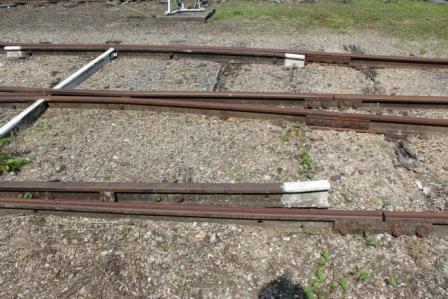

Comme expliqué plus haut des "réhabilitations" ont été effectuées avec des cœurs moulés, c’est le cas ici et la différence d’armement qui en découle se trouve compensé par des éclisse "bidouillées" (voir la voie déviée en arrière plan).



[stratus]

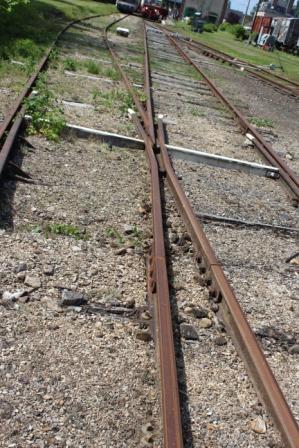

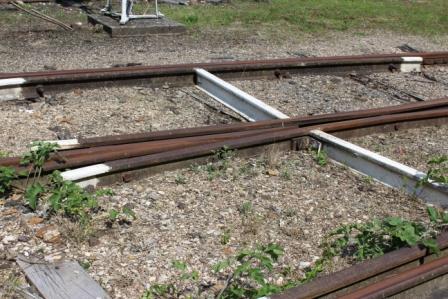

Voici donc un autre jeu de vues concernant une aiguille à cœur assemblé (et non soudé comme souvent exprimé en modélisme).

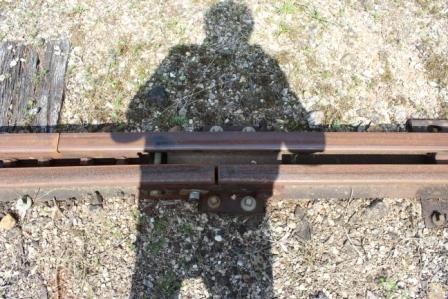

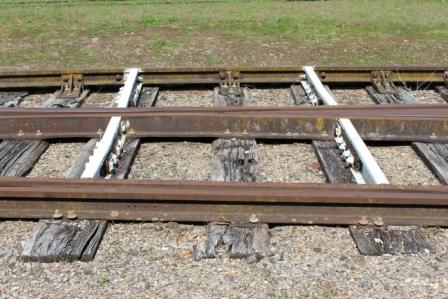

Les lames mobiles sont, sur celle-ci, articulées autour d’une éclisse à patin (également rétrécie à 3 trous), modèle spécifique, il me semble, au PLM.


[stratus]

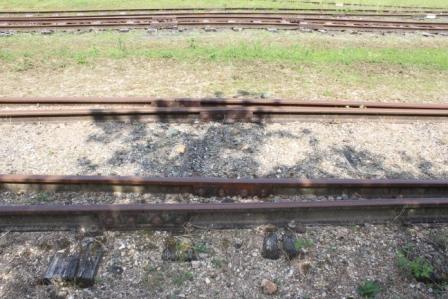

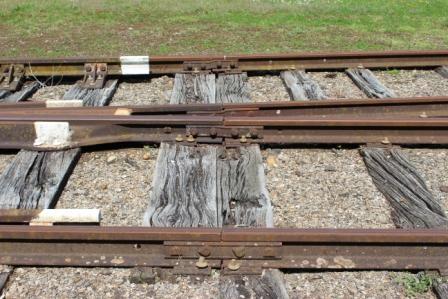

Comme pour la précédente on remarque que la partie fixe des lames est composée de 2 tronçons d’environ 5 mètres.




[ffayolle]

pour toutes ces photographies

Suite aux retours d'expert dans le domaine des appareils de voie, j'ai de nouveau apporté quelques corrections.

A suivre...

[Pierre3r]

Suite aux retours d'expert dans le domaine des appareils de voie, j'ai de nouveau apporté quelques corrections.

Bonsoir Fabrice,

Serait-il possible d'avoir des précisions ?
Quelles justifications des experts à propos de ce correctif ? ..... histoire de m'endormir moins niais ce soir.

[ffayolle]

La manette de déblocage du levier est toujours côté renvoi d'angle.
De fait, j'ai du changer de renvoi d'angle et donc déplacer les traverses pour que le tout soit conforme dans cette position.
Cerise sur le gateau, j'ai rajouté une plaque de référence.
Et voilà...

[Pierre3r]

Merci pour ces précisions.
Très beau rendu en tout cas !

[François D]

Cette aiguille, c'est une "droite", une "gauche" ou une symétrique ?

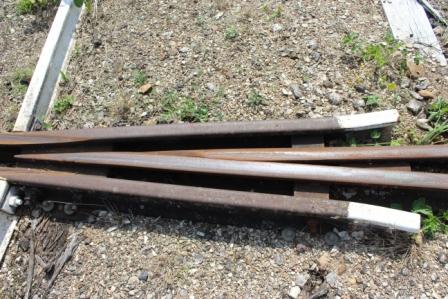

Quand on regarde chaque contre-aiguille, aucune n'est rectiligne. J'aurais donc tendance à penser que c'est une "symétrique" en Y.

[ffayolle]

Pour repondre à François, c'est un symétrique.

[François D]

Merci de ta réponse mais tu n'étais pas obligé de te relever en pleine nuit , ça pouvait attendre demain ! )
