[BERTHELEMY]

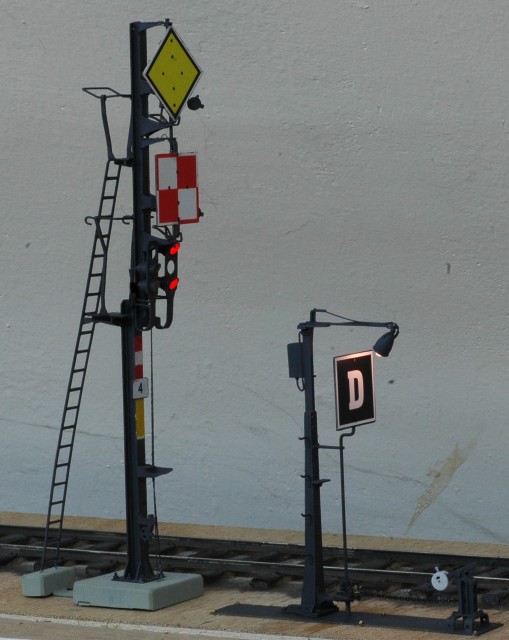

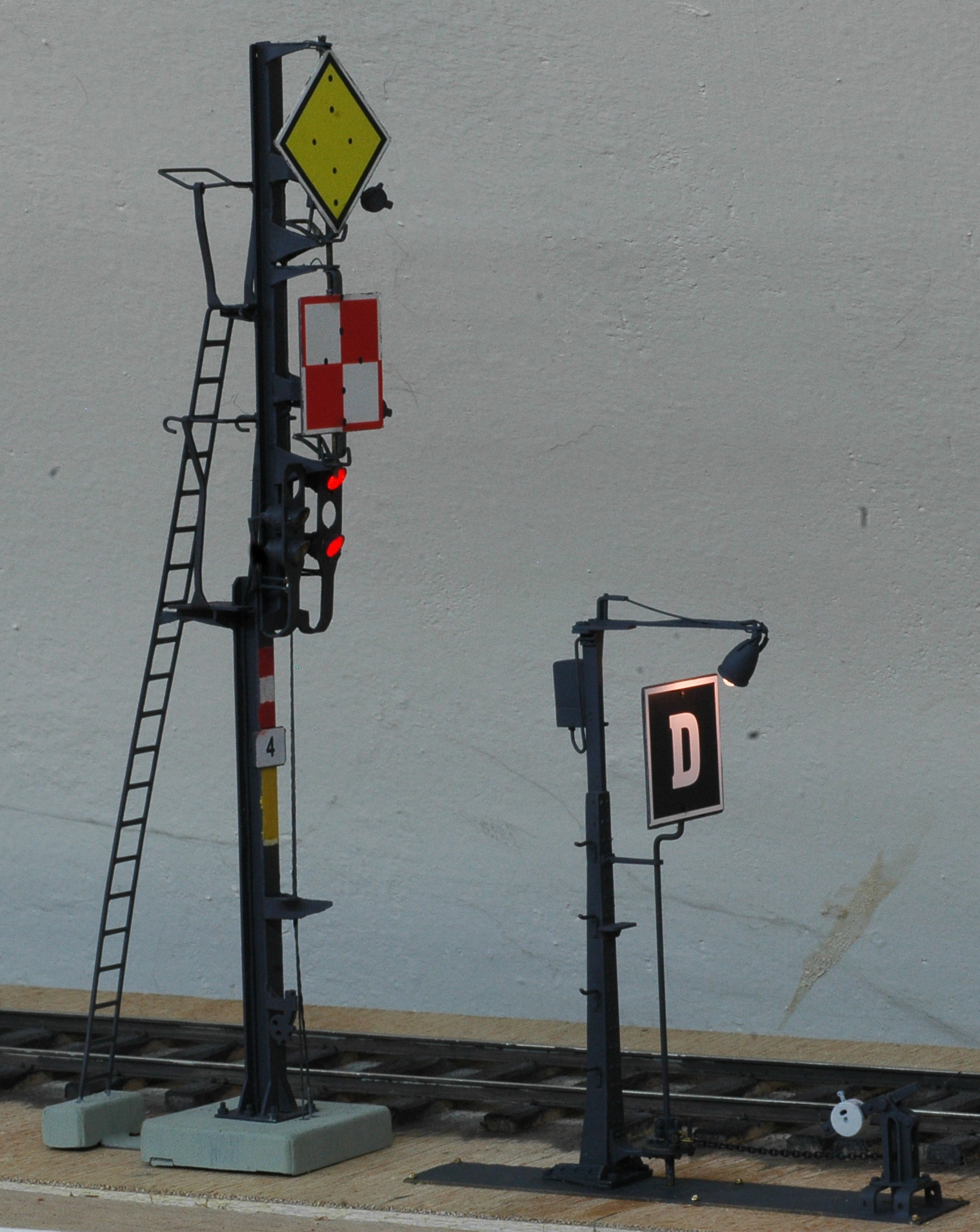

J'avais construit ces signaux il y a pas mal de temps (ère pré-wurmserienne). Le double est un LMJ monté presque "dans son jus" en attendant que j'aie le courage de faire quelque chose de plus typique. Cibles collées et rappelées par petits ressorts, pas tout à fait invisibles.

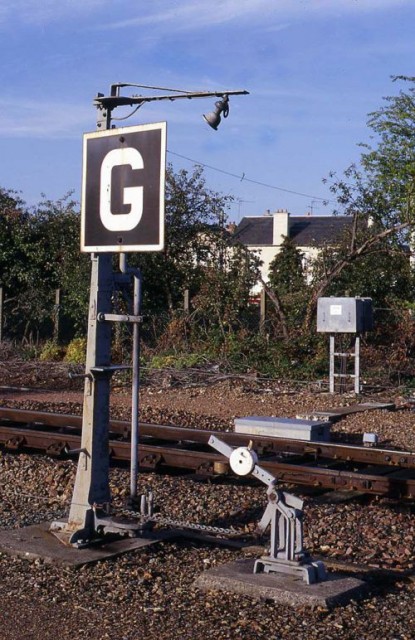

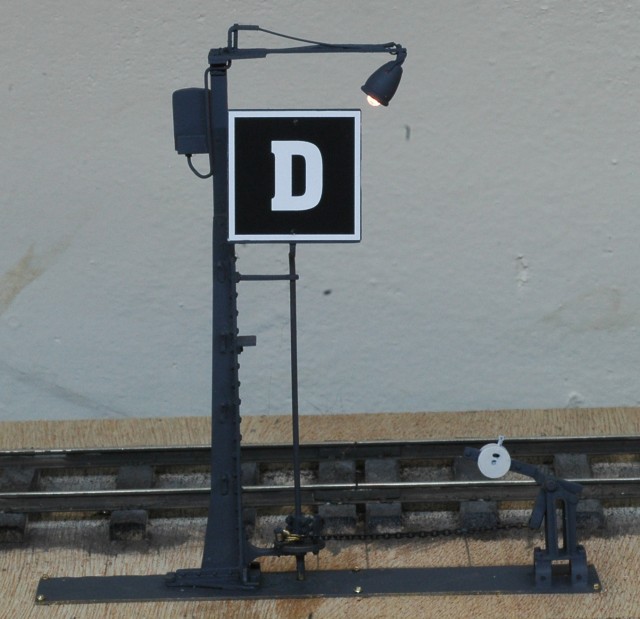

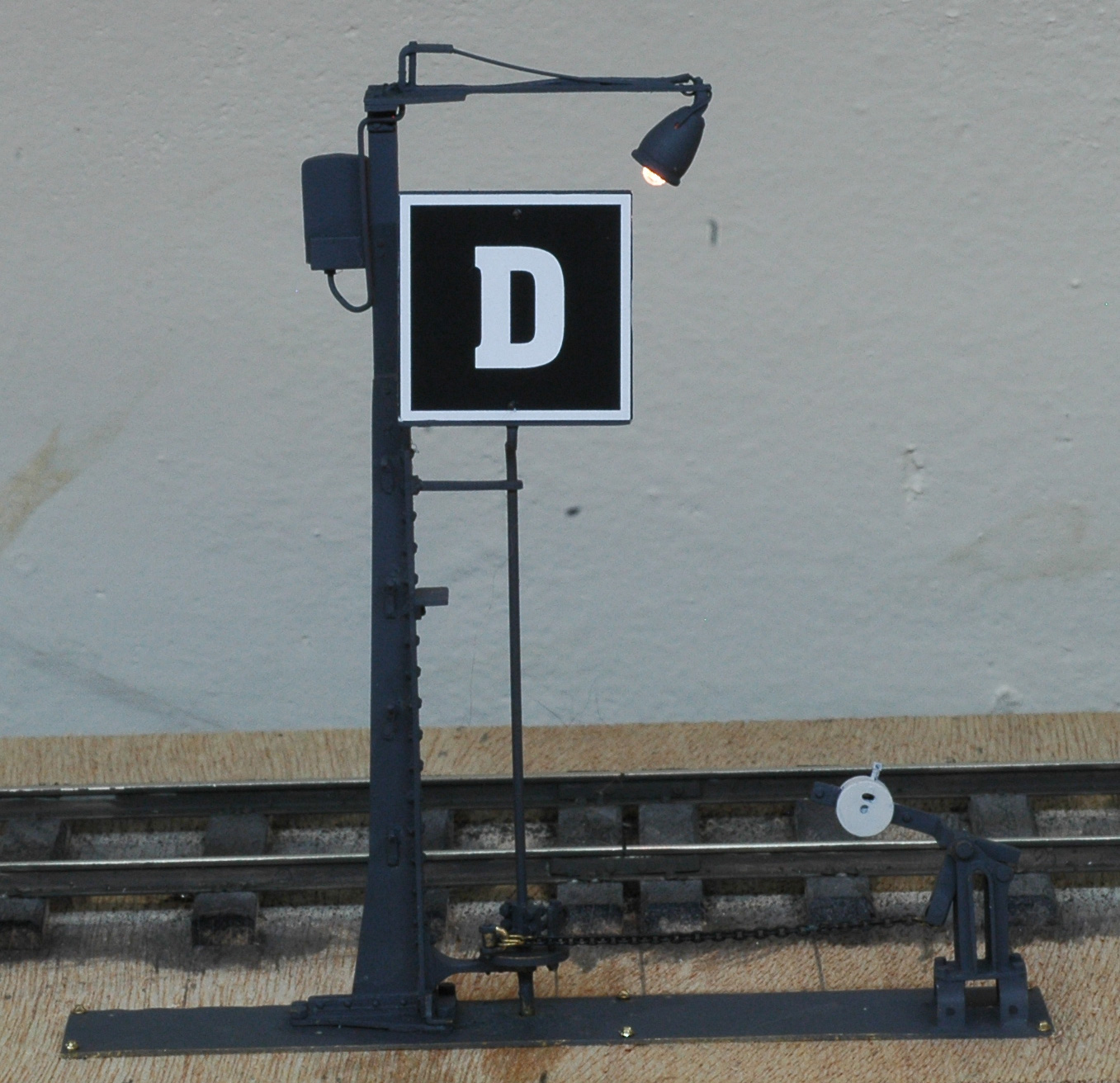

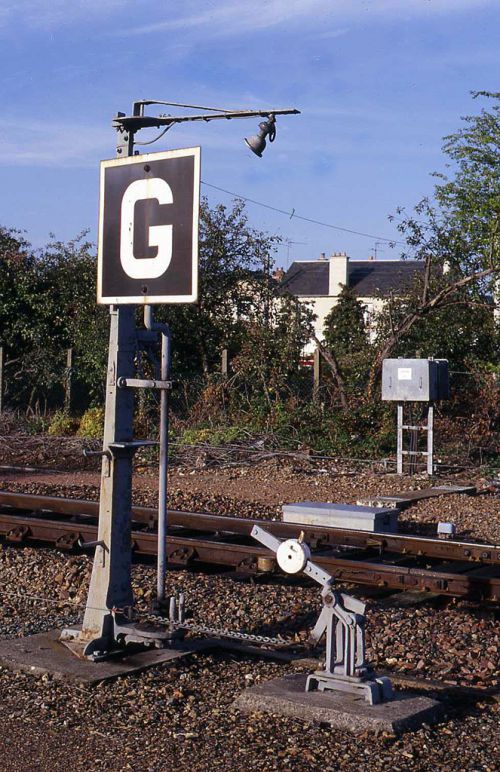

Le petit "D", ex P.O., est fait à partir de la photo d'un "G" avec moteur Mors. Il est, comme le carré, actionné par fils à partir de la table d'enclenchements dont j'ai parlé par ailleurs. Comme on peut le voir, le contrepoids est fonctionnel, mais il ne fait guère que tendre la chaîne qui le relie au signal, il y a un bien plus gros contrepoids sous la table...
Les feux rouges verticaux, ce n'est pas une erreur, mais un errement (= habitude) du S.O. L'avertissement, dépendant d'un autre poste à venir, est motorisé par un bidule monstrueusement bruyant, qu'il conviendrait de remplacer par quelque servo.

Avec tous mes vœux pour le fonctionnement de vos contrepoids !

[Bagages Express]

Quand tu vois ça... tu intalles des signaux lumineux sur ton réseau

[Bagages Express]

Pour la décoration des cibles, pourquoi ne pas utiliser des décalcomanies ?

Inutile d'être un pro d'Illustrator, on trouve les dessins sur Gogol images, il n'y a plus qu'à mettre à l'échelle.
Avantage, on peut, au préalable, insérer des rivets (également en décals) Archer, sous la déco.

[yannPk19]

Merci pour ces photos, j’aime beaucoup les signaux mecaniques, je trouve que les réseaux avaient fait preuve d’une certaine élégance dans la création de ces mâts divers et variés. La potence Nord avec sa cabine est hyper original, le chandelier PLM un must pour mon reseau, bref il ne manque que le temps pour s’attaquer à tout cela. Les 4 tomes de la bible D.Wurmser sont en bonne place et dédicacés dans ma bibliothèque.

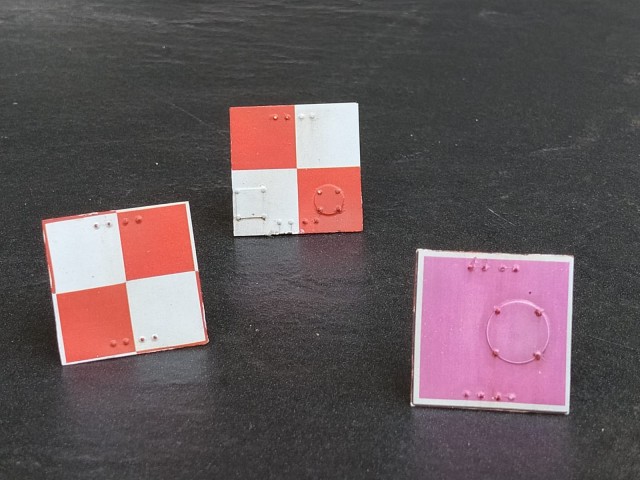

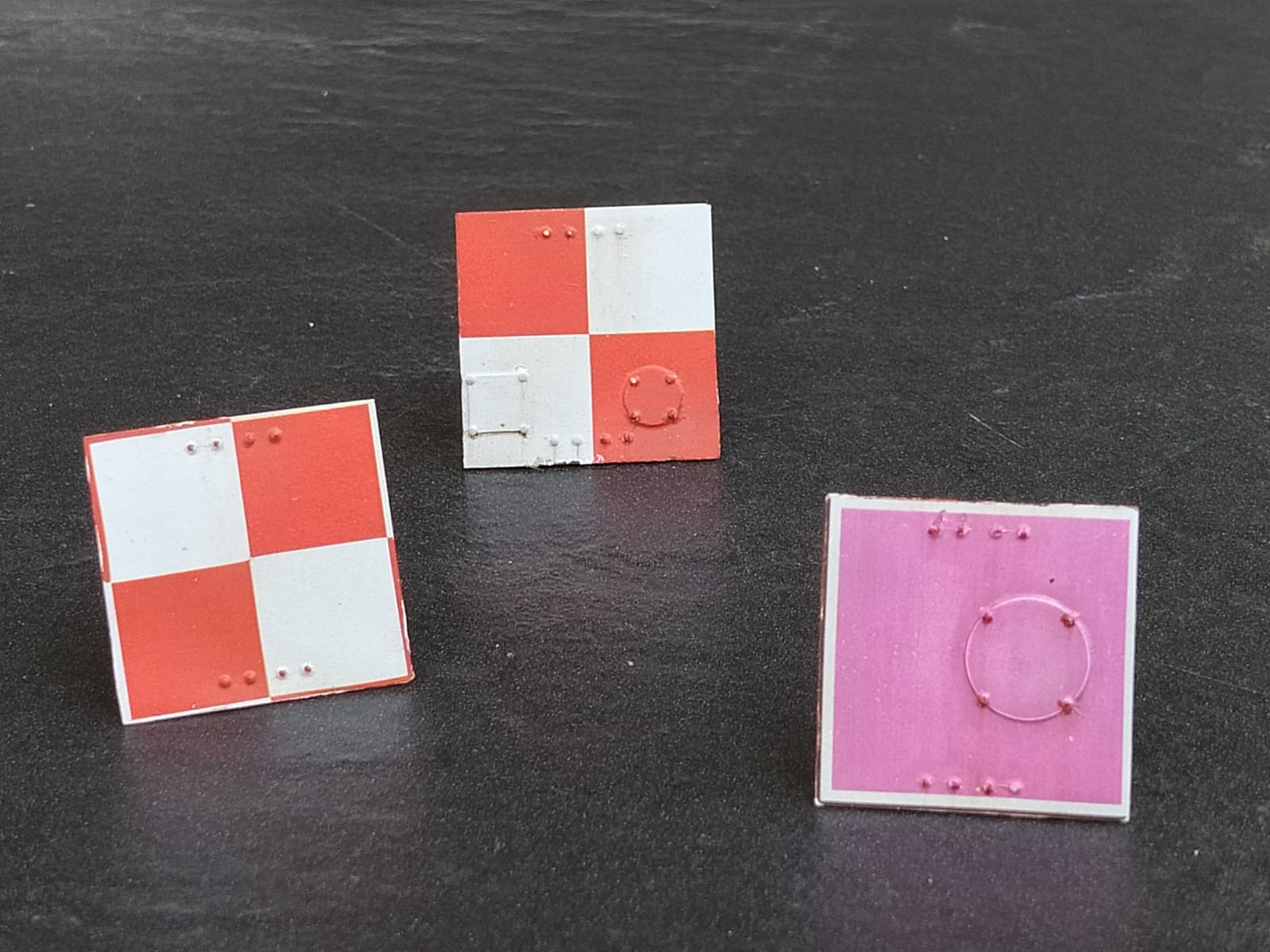

Fabrice, En effet j’ai recours au stratagème des cibles imprimées collées, mais il est quand même plus pratique de les peindre en dehors du mat pour les finitions.

Daniel le petit signal PO “D” est un régal. Aurais tu quelques dimensions à me fournir ou un petit croquis, je crois que je craque et vais m‘en faire un pour le petit dépôt PO.

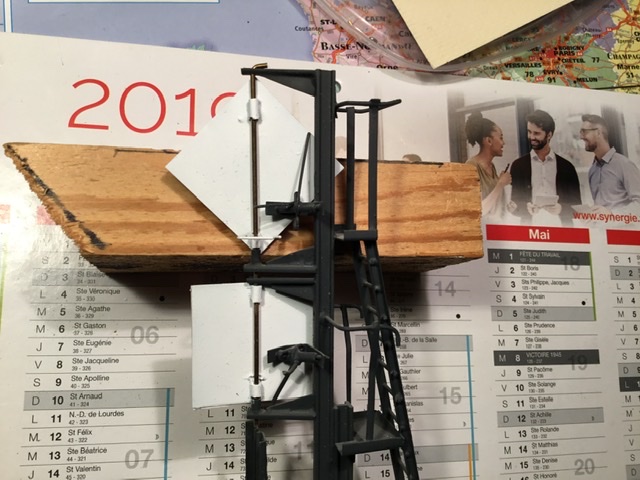

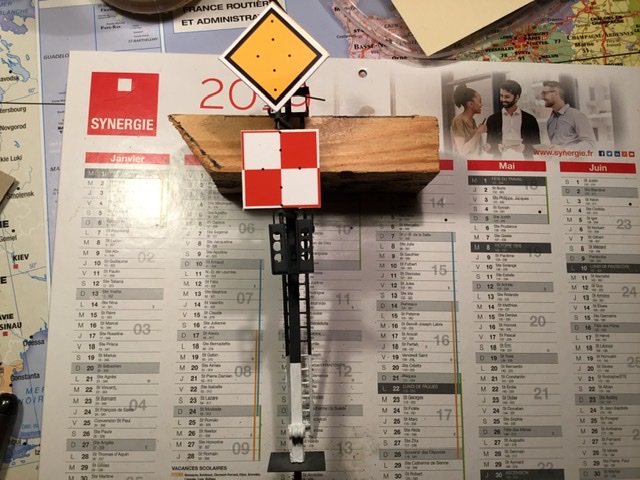

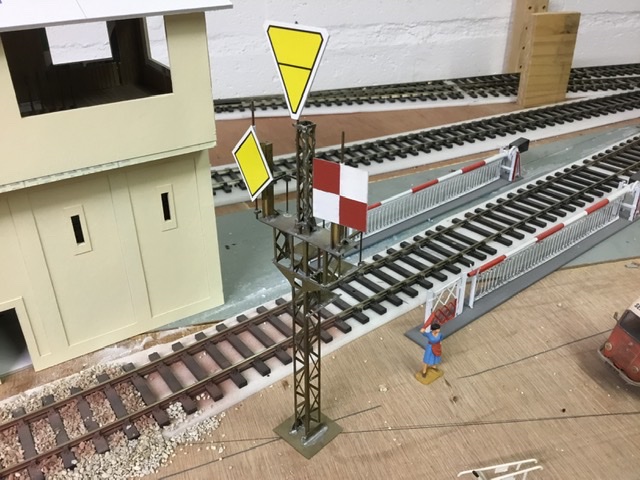

Voici quelques clichés d’un signal “première série” le mécanisme est approximatif et le support de lampe complètement hors champs. J’espère que la série en cours sera mieux réussie.

Merci à D13 pour ses conseils (toujours) avisés et appréciés sur la deco des cibles. Un jour peut être à force de le bassiner me donnera t il un cours de patine.

Y

[François D]

Bravo !
Les signaux mécaniques seront toujours quelque chose de particulièrement beau et attrayant sur un réseau.
Yann parle plus haut du chandelier PLM. Je me souviendrai toujours de la claque reçue quand j'ai vue les réalisations de Bernard Canet dans VF et ses constructions en plasticart (avec les dessins de Yves Anfreville).

[Bagages Express]

Merci à D13 ...

D13

Me prendrais-tu pour un Alsacien ?

[BERTHELEMY]

Daniel le petit signal PO “D” est un régal. Aurais tu quelques dimensions à me fournir ou un petit croquis, je crois que je craque et vais m‘en faire un pour le petit dépôt PO.

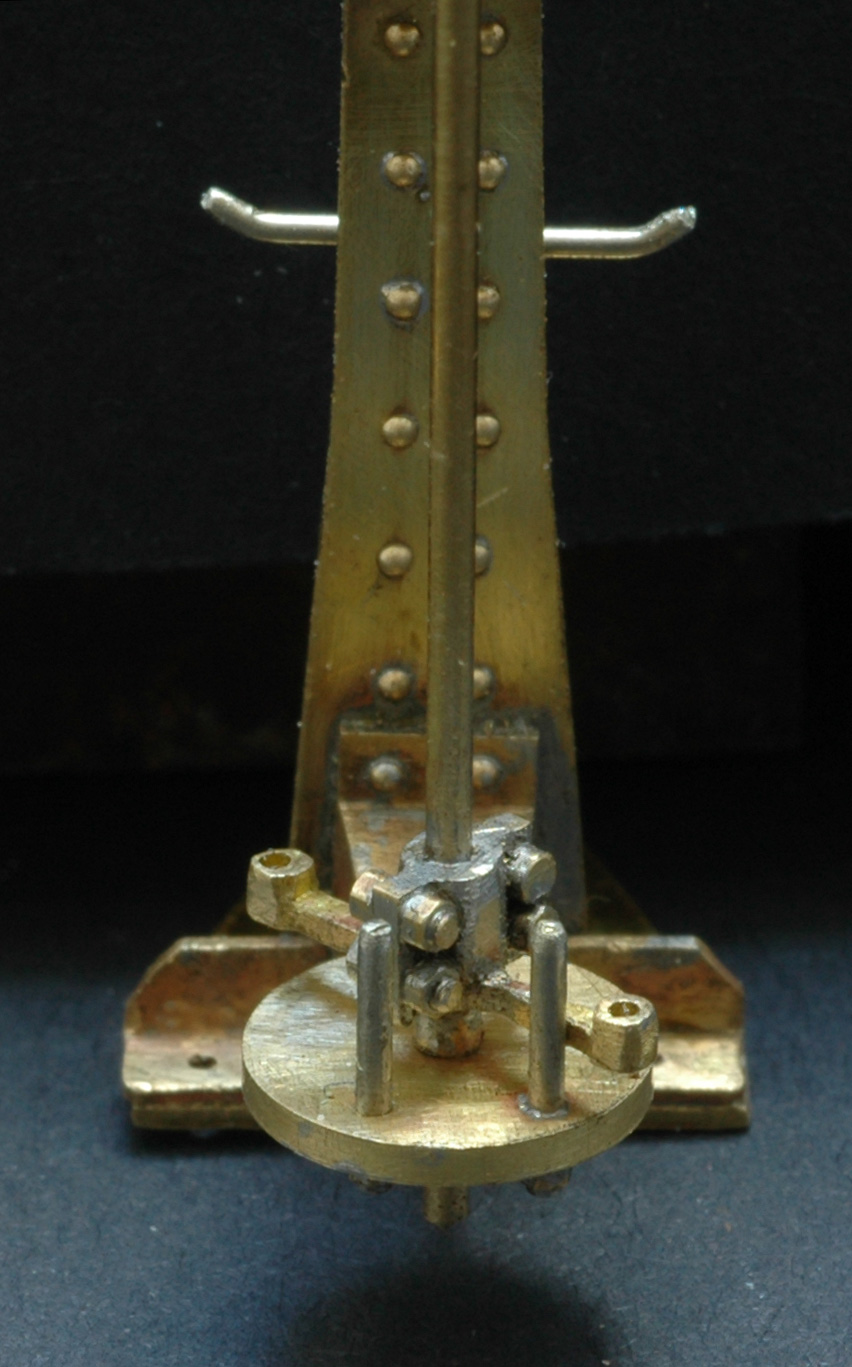

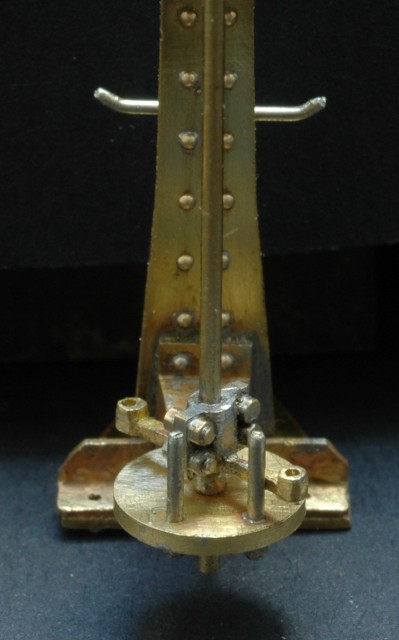

Tu trouveras des indications dans mon fil "Table d'enclenchements" datant d'avril - mai derniers (dans "les réseaux"), y compris les photos qui ont servi à fabriquer ce machin.
On doit trouver des indications sérieuses sur les dimensions dans Wurmser II. Je vais voir si j'arrive à retrouver mes plans (patience !!) et je peux prendre quelques mesures sur l'objet - mais je n'y vais pas chaque jour en ce moment, confinement oblige.
Les signaux P.O. sont sans doute les plus simples à reproduire, rien à voir avec un chandelier !

[yannPk19]

Merci Daniel, je viens d’aller faire un tour sur ton fil et en effet il y a d’autres belles réalisations que je n’avais pas vu.
Puisqu’on parle chandeliers, en voici un en cours de construction, attaqué il y a fort longtemps et que je vais pouvoir achever maintenant qu’il y a un morceau de réseau pour aller avec.

Le deuxième est un chandelier de C.Rault...un must en la matière. Le montage n’est pas de moi.

Y

[CC6559]

Quand tu vois ça... tu intalles des signaux lumineux sur ton réseau

Tu es courageux, moi je passe directement au régime de la VUSS !

[231c60]

Bonsoir à tous, Yann j'ai retrouvé cette photo trouvée il y a quelques temps sur la toile. Ce n'est pas du NORD mais le cœur y est
Bonne nuit à tous.
A plus Joël.
