Boisleux-Marquion-Cambrai (VFIL du P de C)

[230d9]

On avance on avance...

[Ancien membre]

Après quelques soucis de fonctionnement dus à un écartement trop fort des longerons de châssis (les longerons en photodécoupe c'est de la m...) j'ai refait tout le système. J'en ai aussi profité pour fabriquer un balancier sur les deux premiers essieux (à la Mike Sharman / Flexichas).

Cette fois elle roule bien.

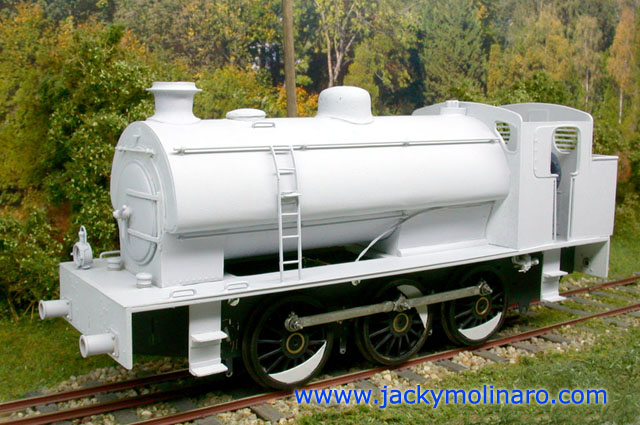

Voici la bête en robe de nuit :


...je n'ai plus qu'à refaire le système de freinage !

Ensuite je pourrai continuer

[jossebe2000]

Bonjour
un futur beau modèle s'annonce, bravo

[Ancien membre]

Oui, ce modèle de locomotive est affreusement beau

[Geb]

Es t ce que tu peux nous en dire + sur le systeme de balancier. Comment t'as fait ?

[Ancien membre]

Oui, bien-sûr.

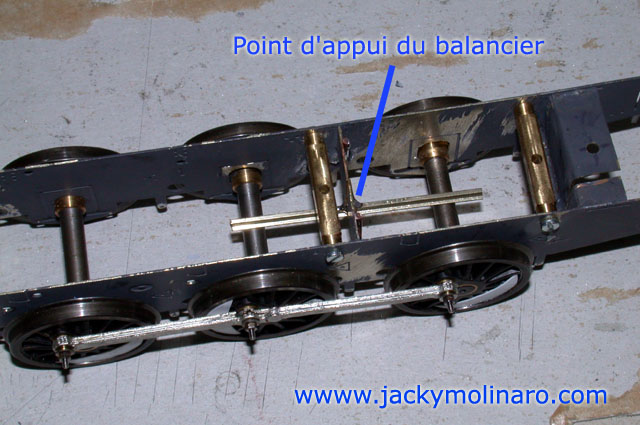

Voici une vue d'oiseau du châssis : on voit clairement le système de balancier sur lequel les deux essieux avants prennent appui.

Balancier 030ST.jpg (109.61 Kio) Vu 2329 fois

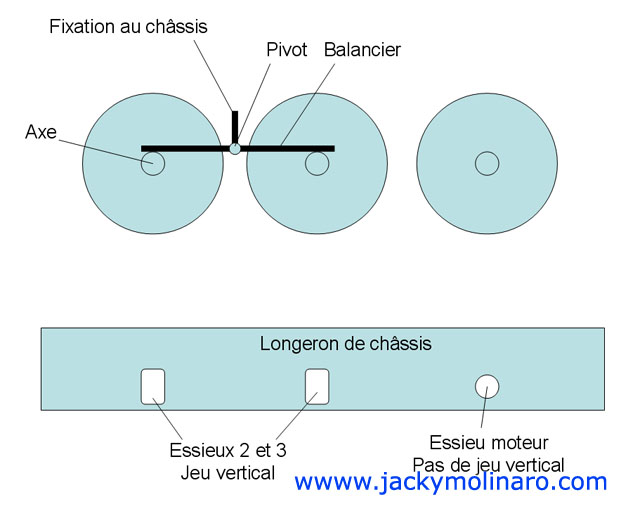

Un petit schéma rapide vaut mieux que de longs discours :

Plan balancier.jpg (40.48 Kio) Vu 2329 fois

[230d9]

Comme d'habitude, du beau travail soigné !

Elle est belle dans sa robe blanche...

[Geb]

Grand merci pour les explications! Ca fonctionne bien ?

[Ancien membre]

Oui, la loco fonctionne correctement. Le système de compensation est très efficace. Je ne regrette pas.

[Ancien membre]

J'ai ouvert un autre fil où je décris la construction de cette loco : http://www.leportailduzero.org/forum/vi ... =25&t=1709
