Petit aparté pour les panneaux
avec une porte pour un OCEM Type A en très vague projet...

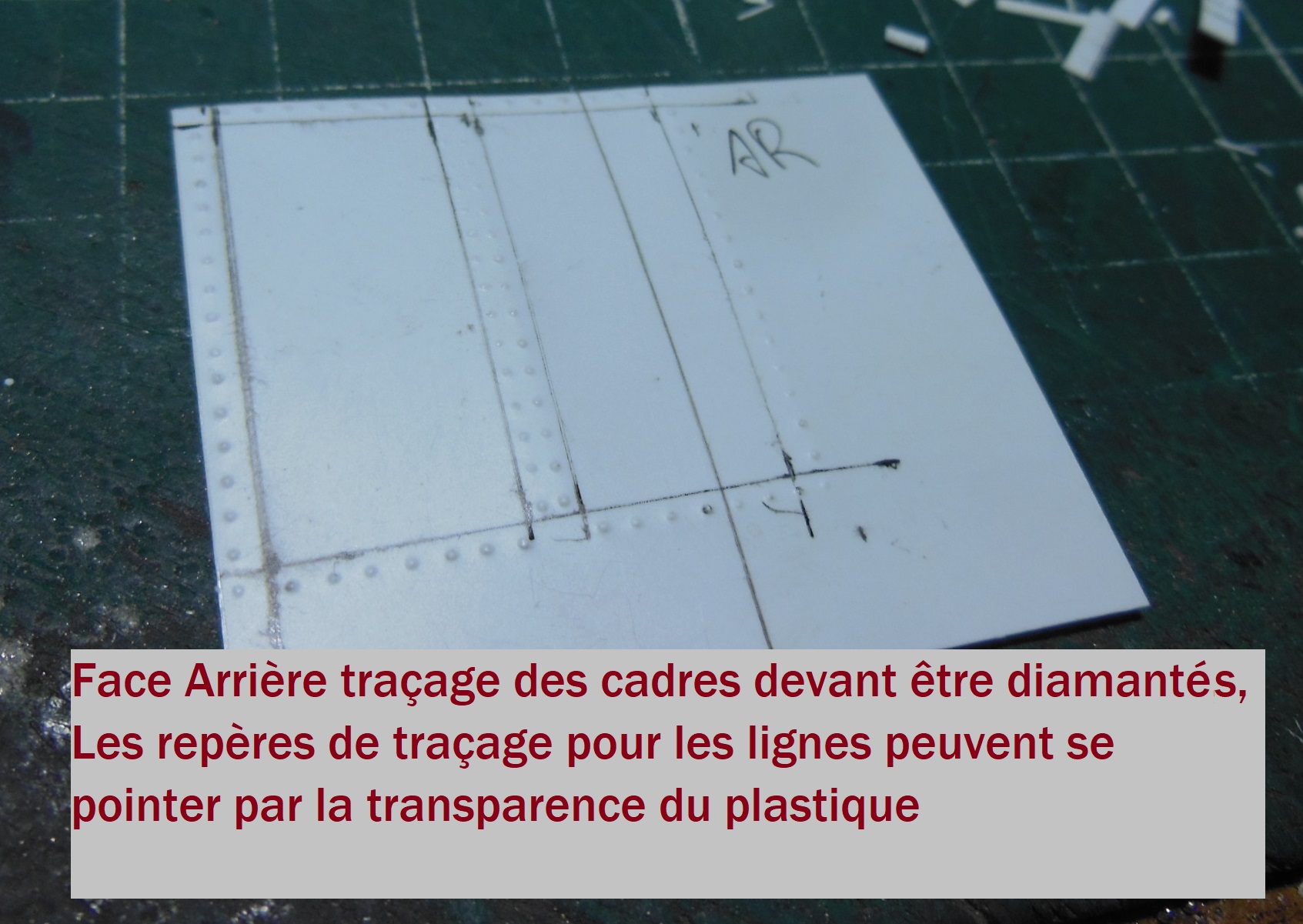

Je commence par tracer recto verso sur du 0.25mm les position des montants, et les contours de la zone que je souhaite diamanter. Le 0.4mm fonctionne aussi mais prend moins bien la forme, (je me suis trompé de plaque sur les dossiers), pour le 0.13mm je n'ai pas essayé.

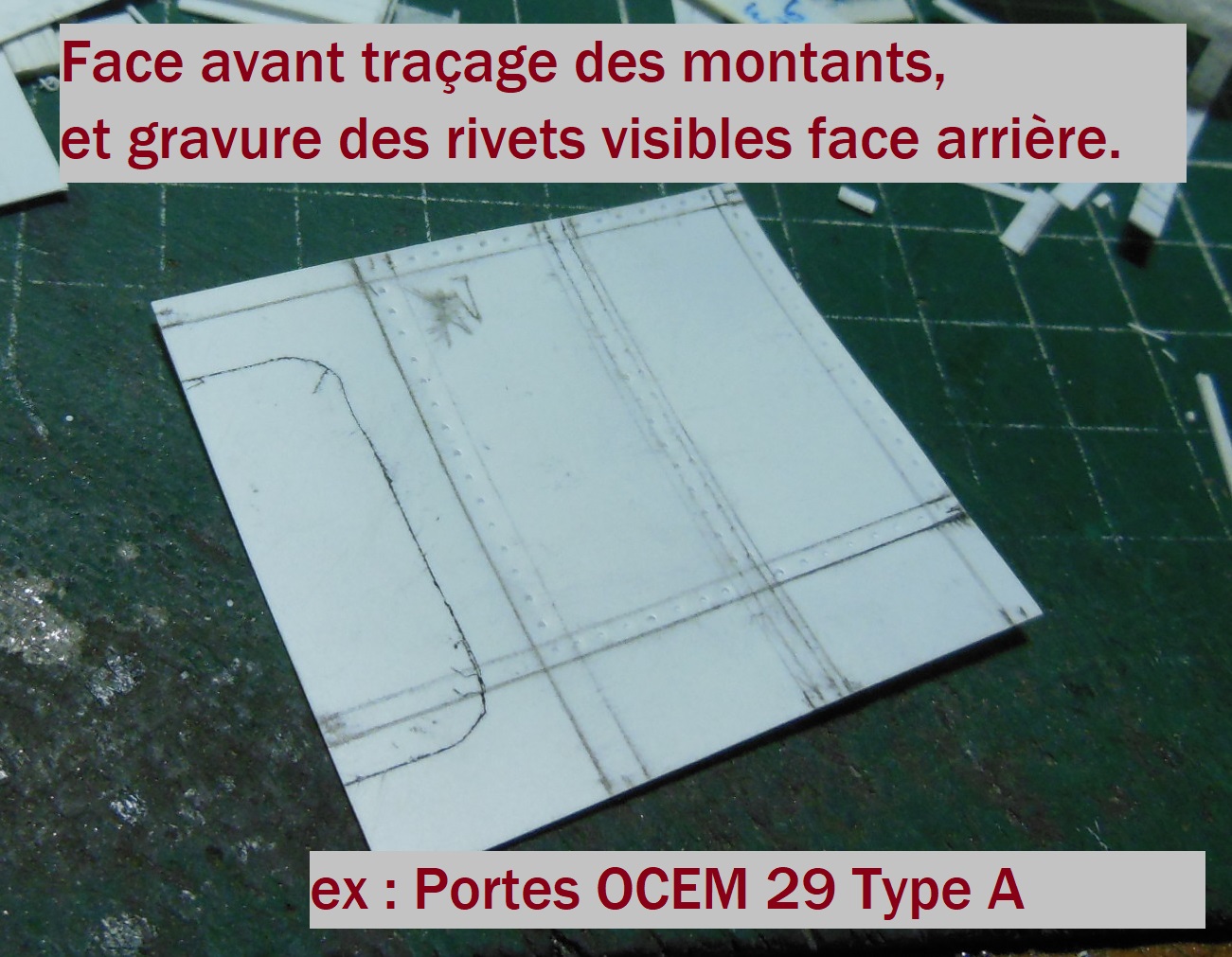

Ensuite je grave les rivets que je souhaite obtenir sur le verso

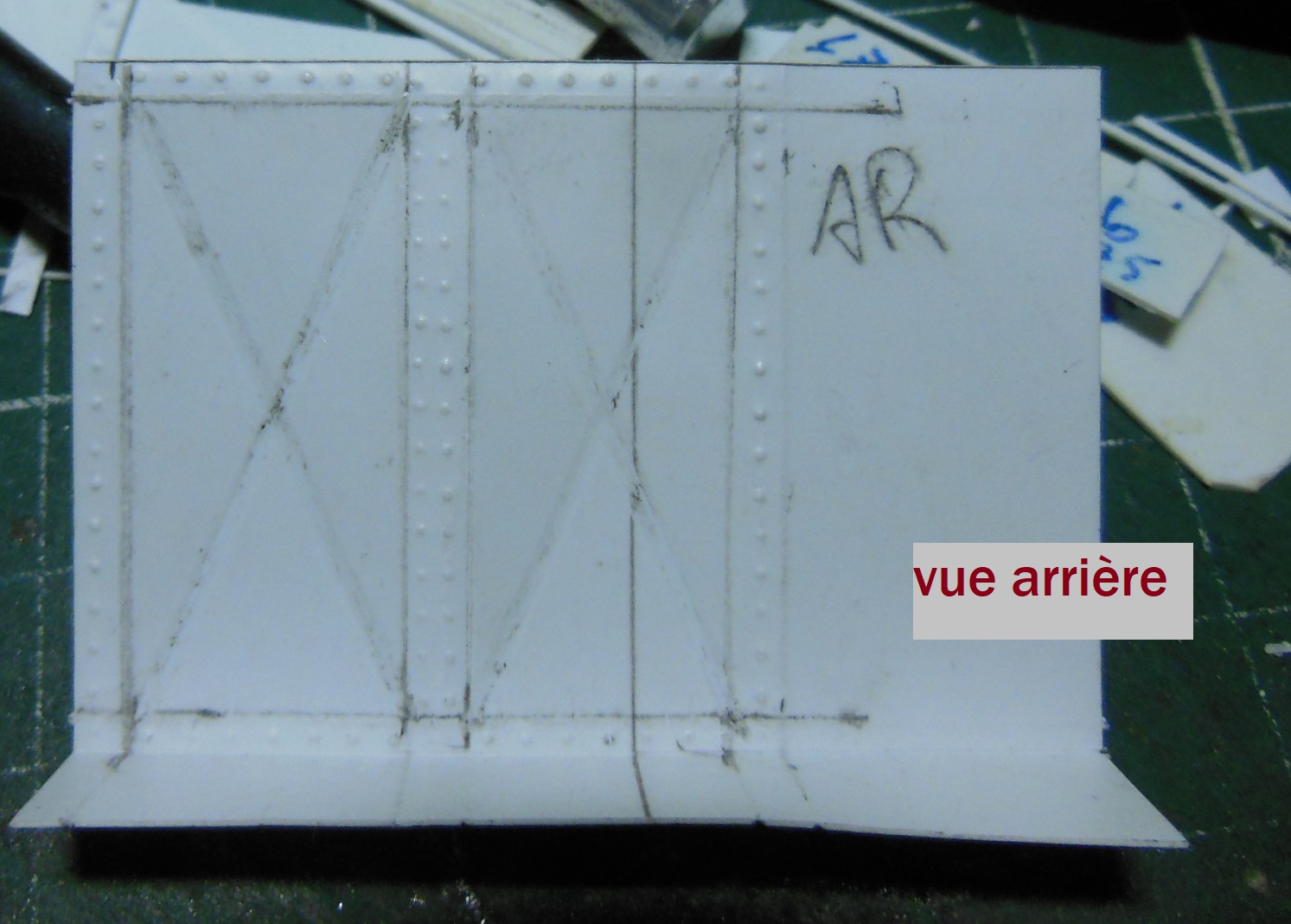

Photo suivante avec la face arrière et les rivets.

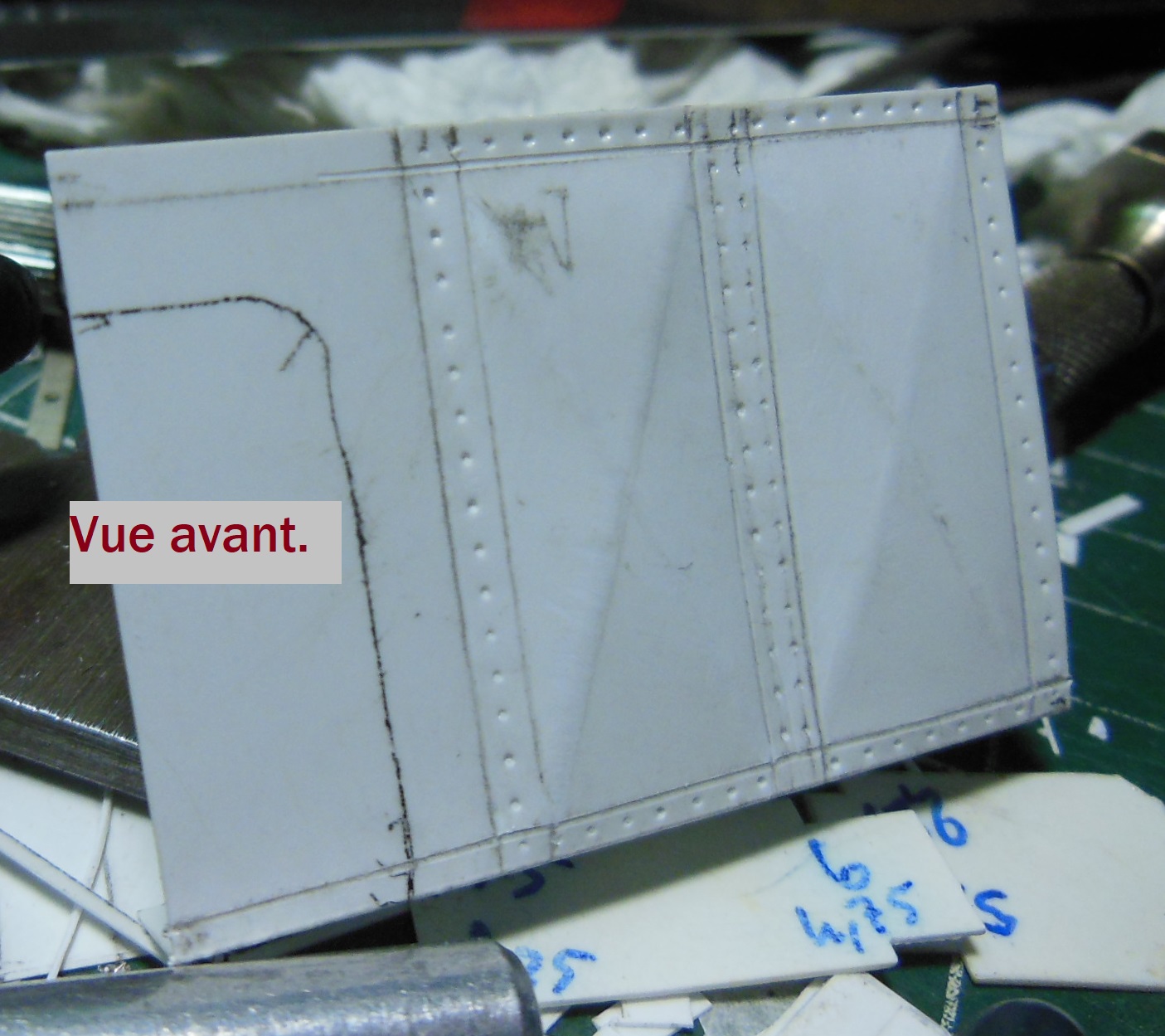

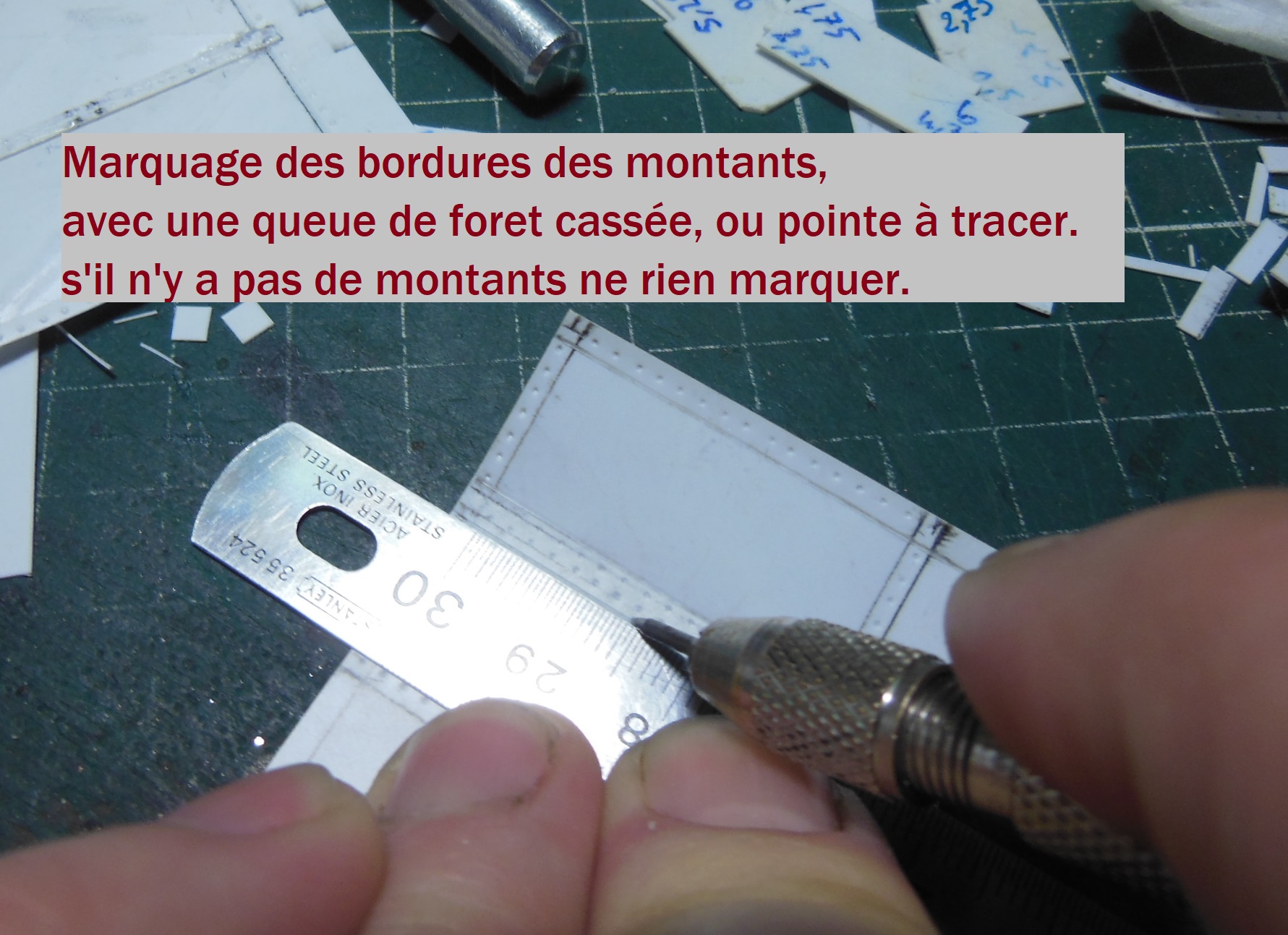

Avec une queue d'ex foret de 0.3mm en guise de pointe à tracer, et repoussoir à rivets, je marque les bordures des montants sur la face avant,

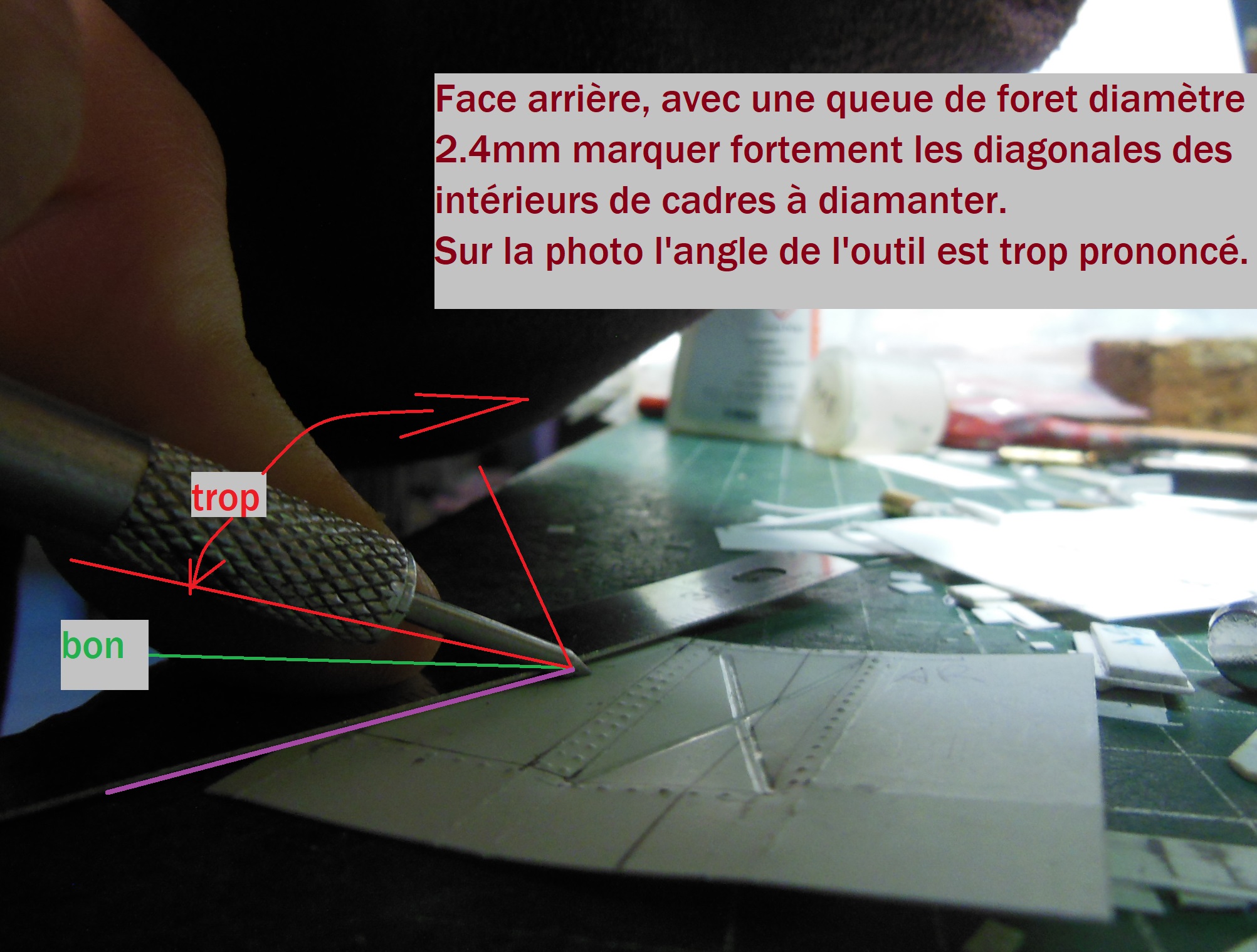

et sur la face arrière, avec une ex queue de foret de 0.5mm je marque par l'arrondi de l'âme les "X" de l'intérieur du diamant à réaliser. J'ai fait deux photos, car pas facile de tenir d'une main l'APN et des deux autres le matériel
Vue un peu rasante, un appui ferme est nécessaire pour bien marquer.

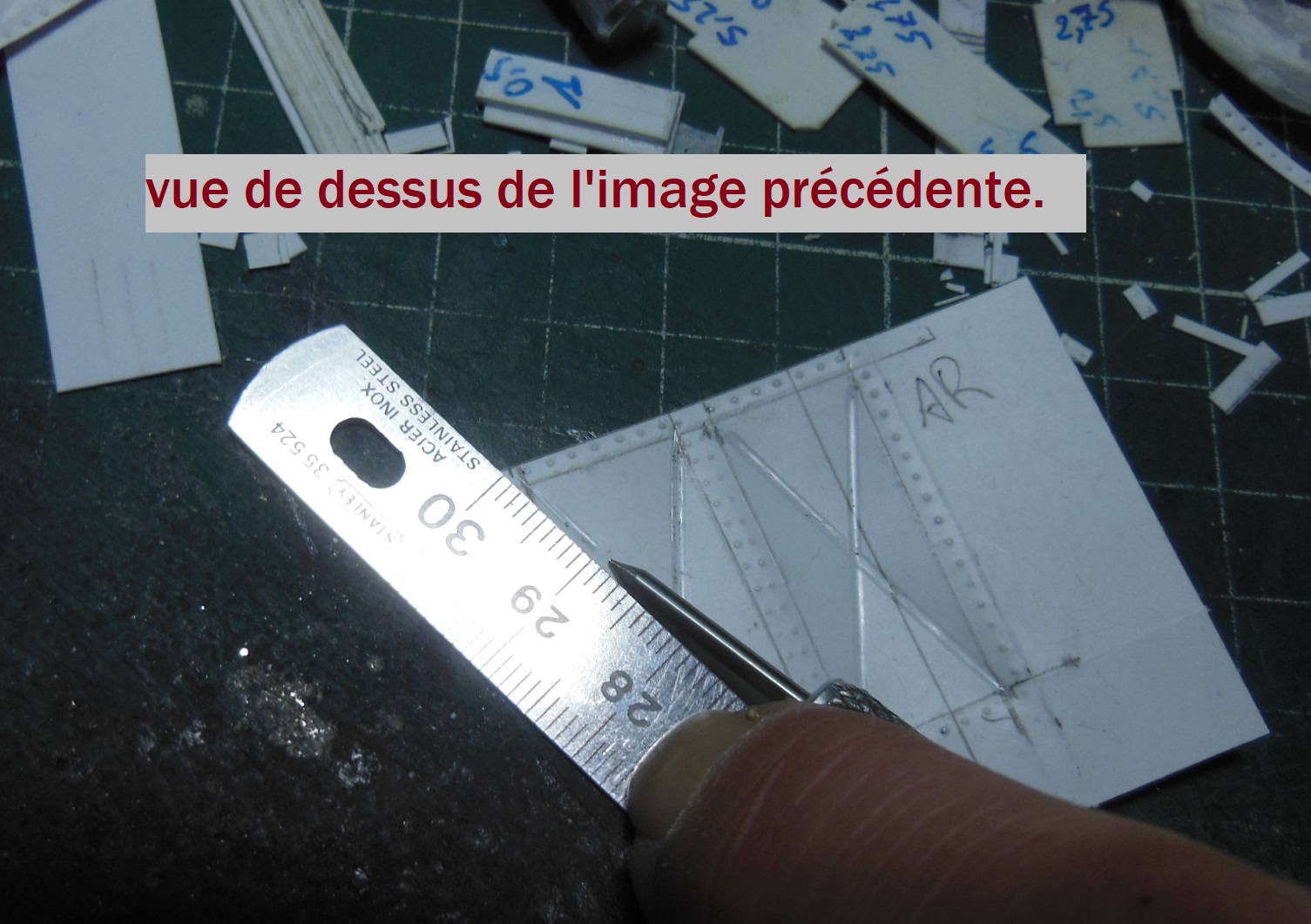

et vue de dessus. atttention à respecter un décalage de demi outil lors de cette manip

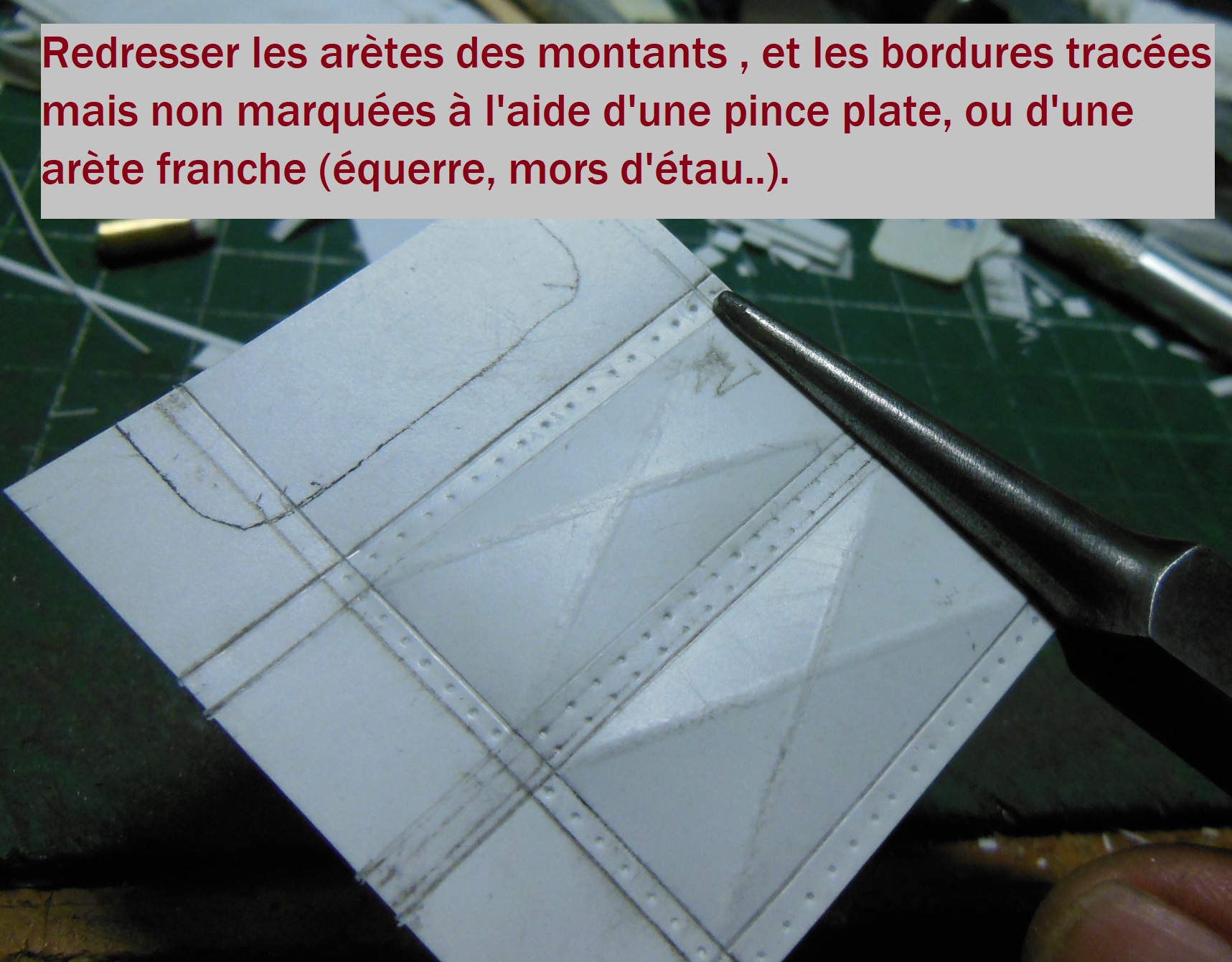

Une fois réaliser, je redresse les montants, ceux déjà nervurés les rivets souffre moins de l'opération, sur les bandes qui n'ont pas eu un marquage il faut être plus précis, et parfois repointer quelques rivets.

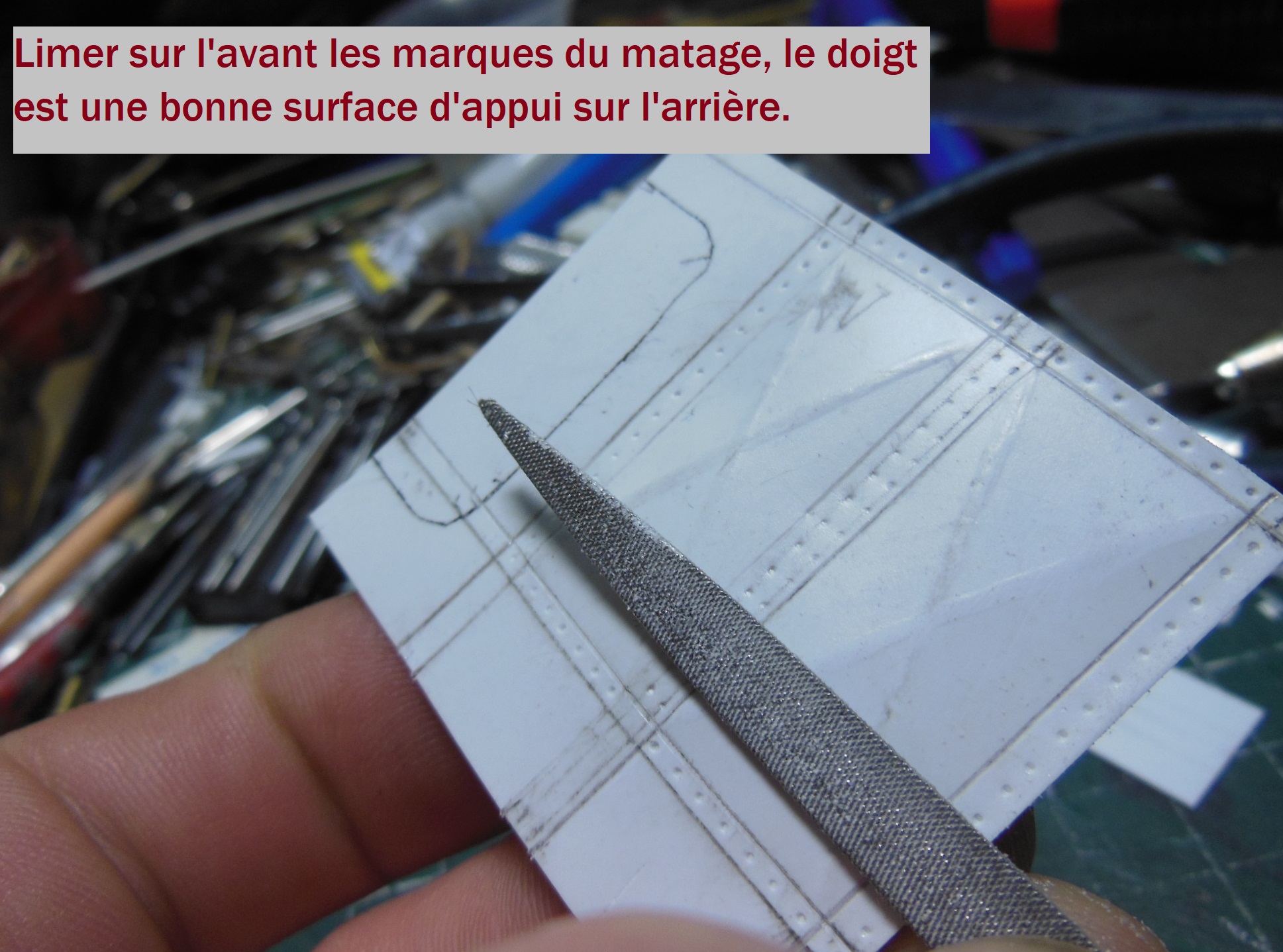

Sur la face avant, j'élimine les traces de la martyrisation du plastique à la lime. il est possible après cette opération de redonner un peu de volume au diamant en glissant l'ongle dans les nervures du X , ne serait ce que pour égaliser les deux portes.

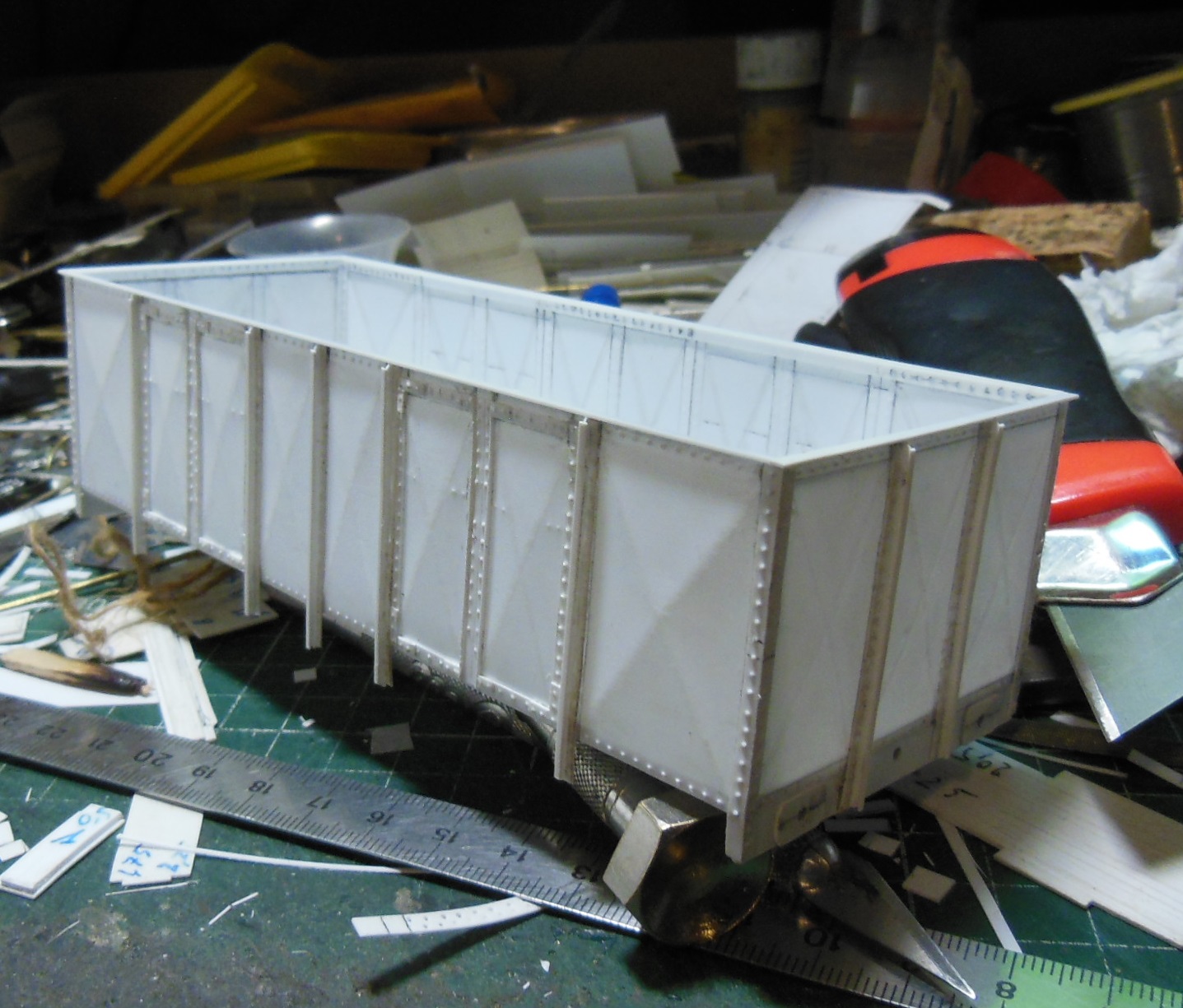

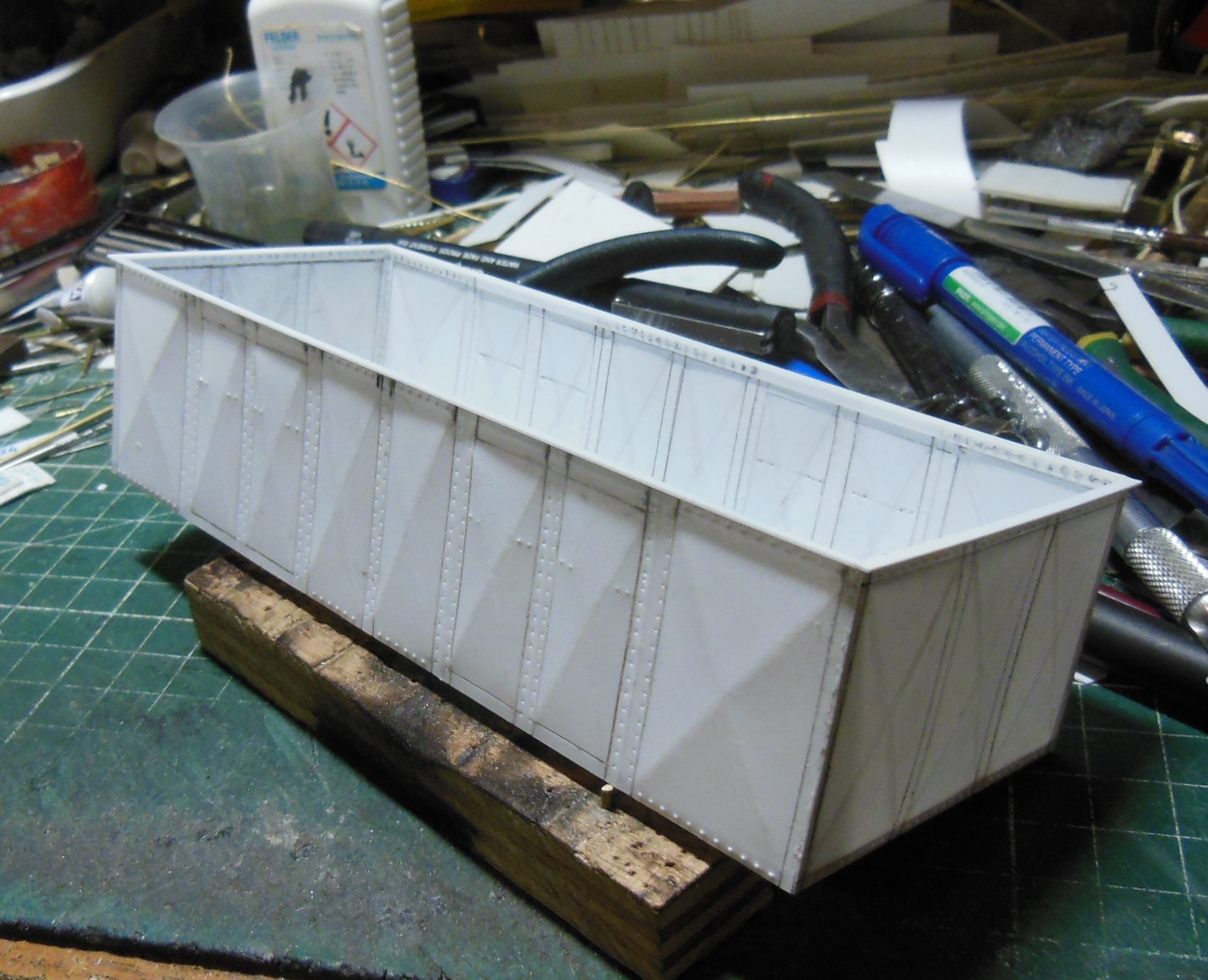

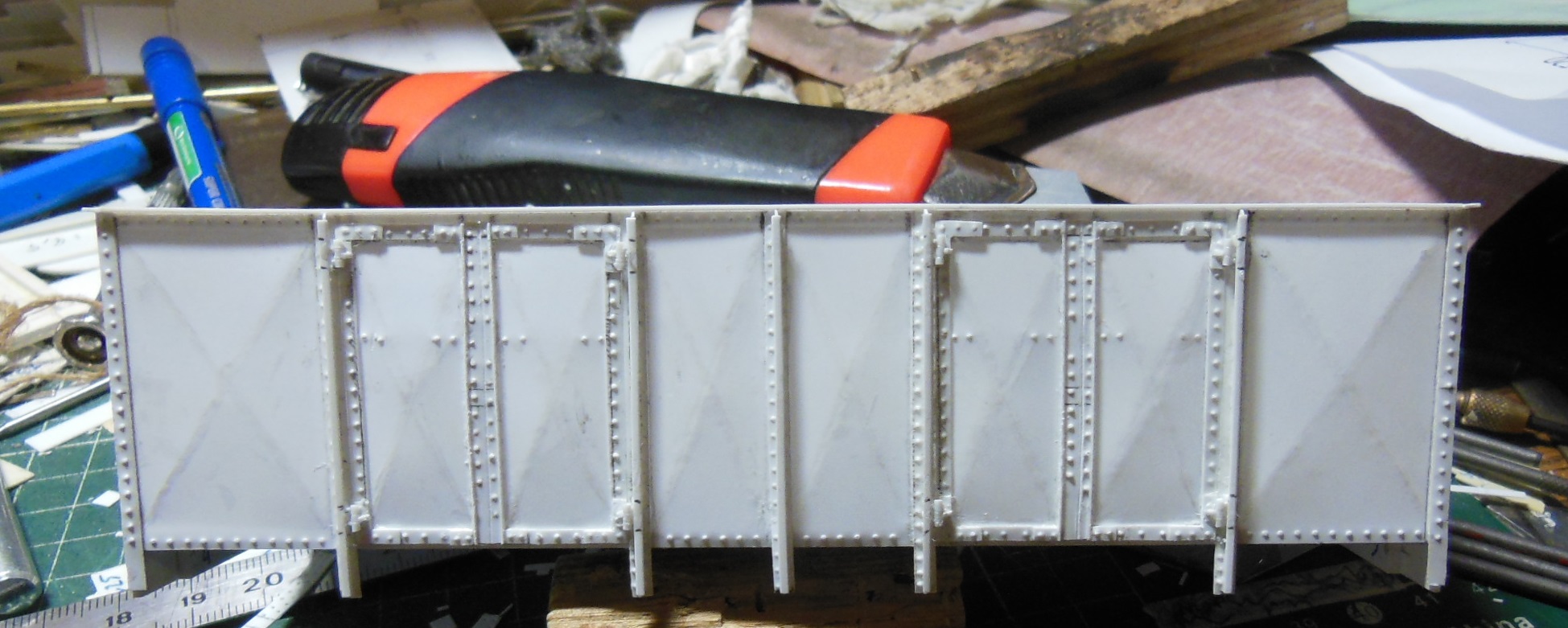

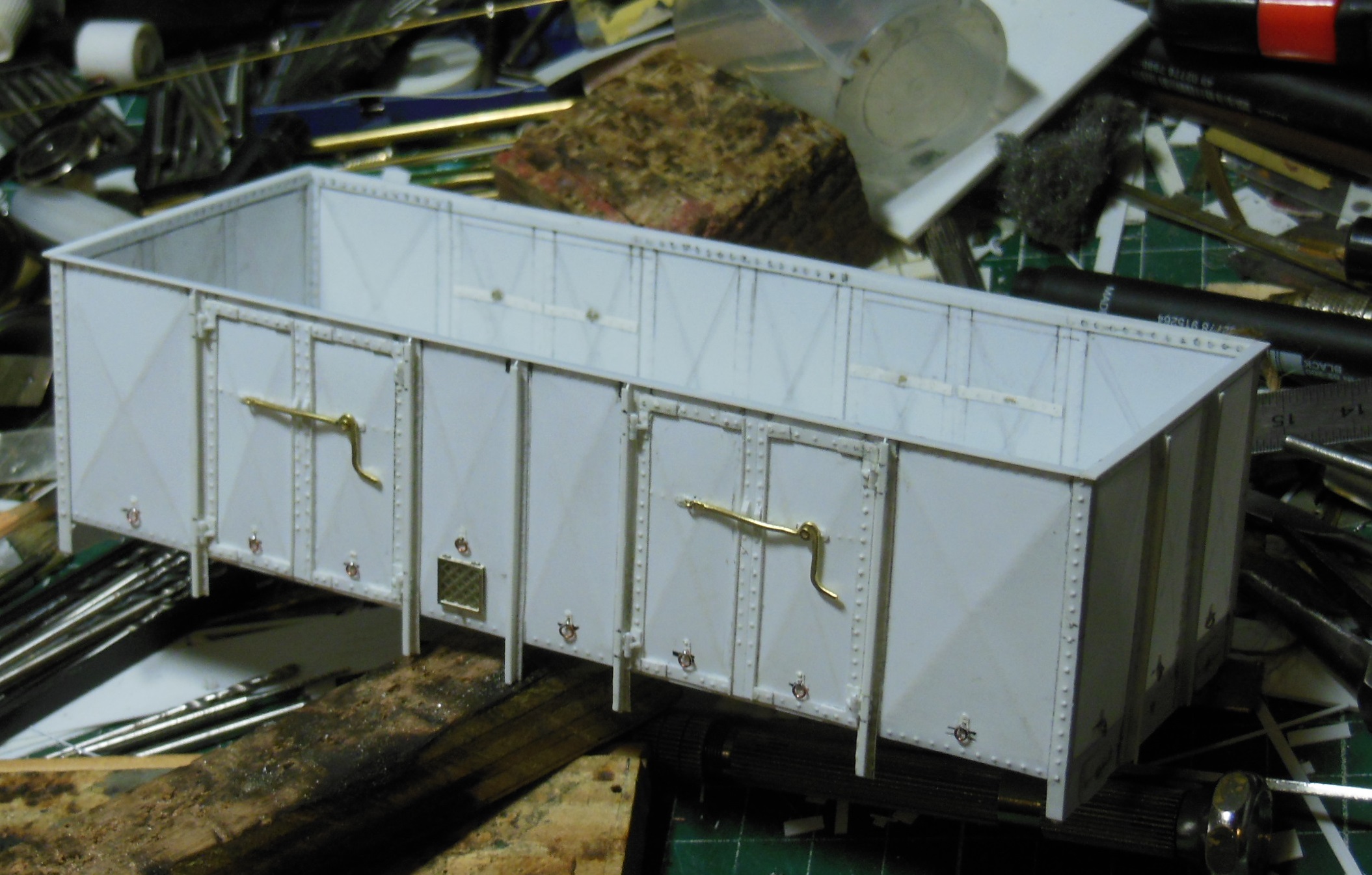

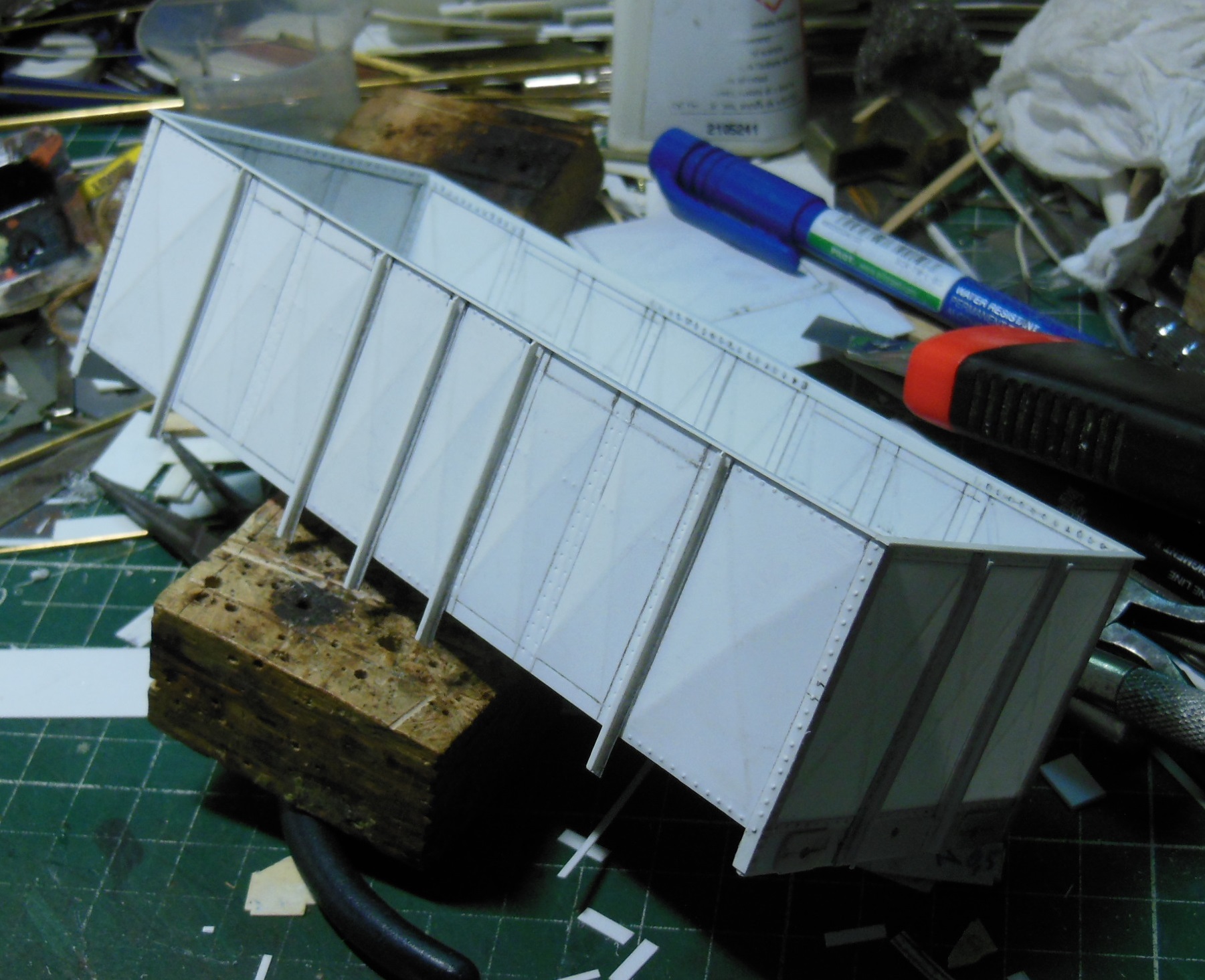

ce qui donne vite fait pour les photos:
Et voilà, espérant avoir répondu correctement à la question.
Bonne fin de soirée,
Yvan
