construction d'un wagon désherbeur type BERGERAC et BORDEAUX BASTIDE

[jld31250]

Salut Marc, moi j'aurais plutôt pensé que Biniou décrit un bidule dont on ne connait pas la fonction ou la dénomination exacte.

Sinon sympa ta construction. pas un pet de photo découpe !
A+

[PS907]

salut Mars, moi j'aurai plutôt pensé que Biniou décrit un bidule dont on ne connait pas la fonction ou la dénomination exacte.

Sinon sympa ta construction. pas un pet de photodécoupe !
A+

si tu projette de passer des vacances en Bretagne, méfie toi....et surveille ton téléphone.

[jld31250]

Philippe, je passe très rarement mes vacances à l'étranger.

[pelican]

Merci pour l'essplication ... j'ai eu un gros doute : il va sonoriser son bidule avec des binious ???

[marcou 33]

bonjour a vous tous
aujourd'hui détaillage de la face AV de la cabine voici le plan

img20220223_17035735.pdf

(183.3 Kio) Téléchargé 201 fois

en partant de la droite a 11.6 m/m on soudera un fil laiton de 1 m/m MM OC.et de 70 m/m de long IDEM coté gauche.
sur la descente des 2 fils (droit et gauche) on soudera un U de 1.5x1.5 pour supporter le biniou.

a 11m/m on soudera sur le fil de 1m/m le bout de U a cheval de 10m/m de long. on percera en son centre un trou de 1 m/m qui recevra la tige du biniou (souder)les 2 cotés sont IDENTIQUES

on soudera a 19m/m coté gauche la colonne de frein d'immobilisation.
on n'oubliera pas les supports lanterne.

voila tous ces éléments mis en façade ça fait du monde.

la prochaine fois on récapitulera toutes les pièces a mettre en place avec les détails de mise en place.
c'est a dire la cabine, la citerne, le chassis wagon.
A BIENTOT

cordialement a tous marcou

[pelican]

On voit bien les binious
C'est vraiment superbe
On pourrait partir d'un wagon citerne Chrezo ???
Vu les promos, j'en ai en double

[marcou 33]

bonjour a tous ,bonjour André
on peut partir d'un OSM bien moins cher que les wagons de Joel
c'est a toi de voir!!

cordialement marcou

[marcou 33]

bonjour à vous tous
nous allons récapituler tous les éléments à assembler.

LE CHASSIS

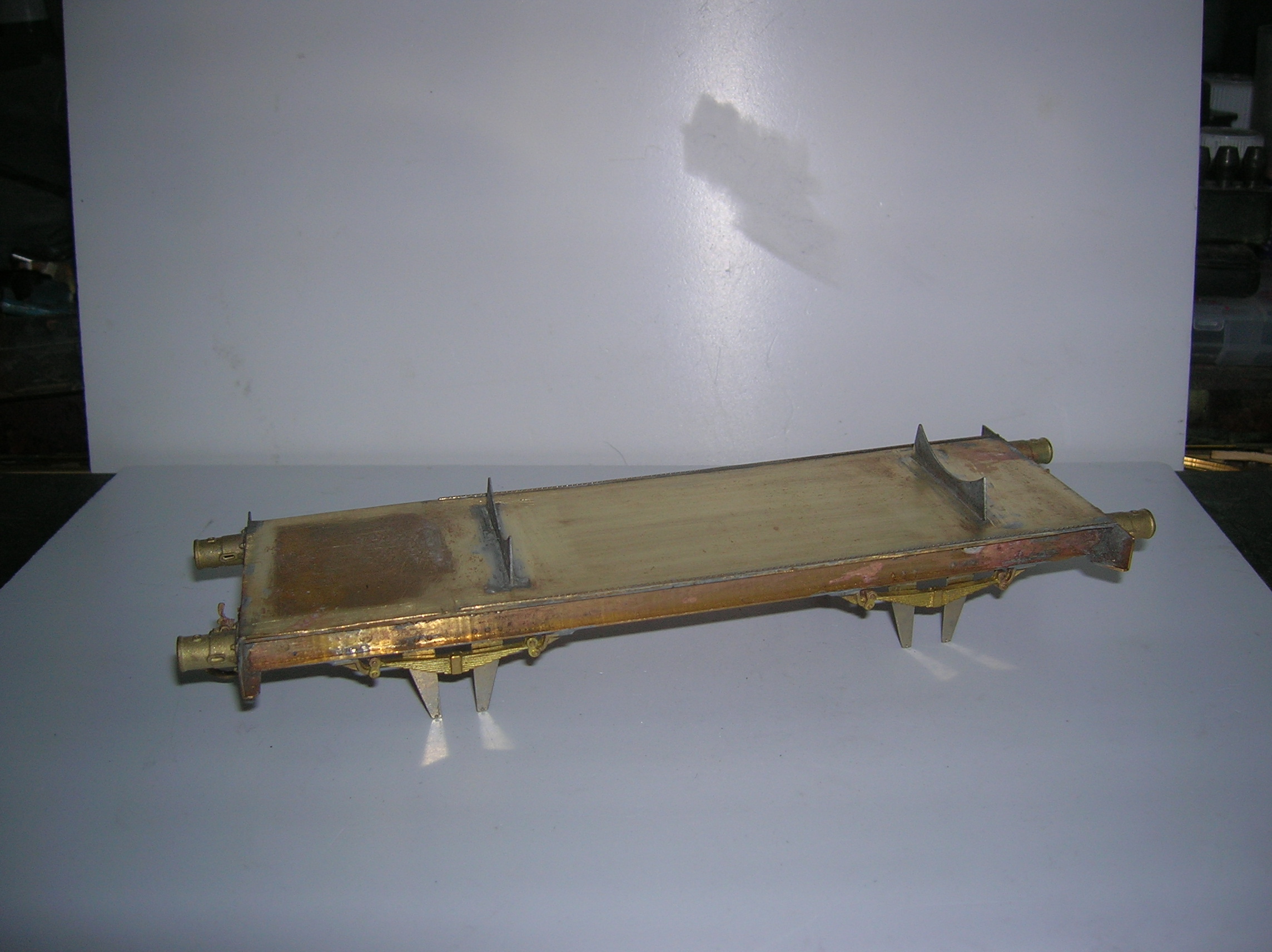

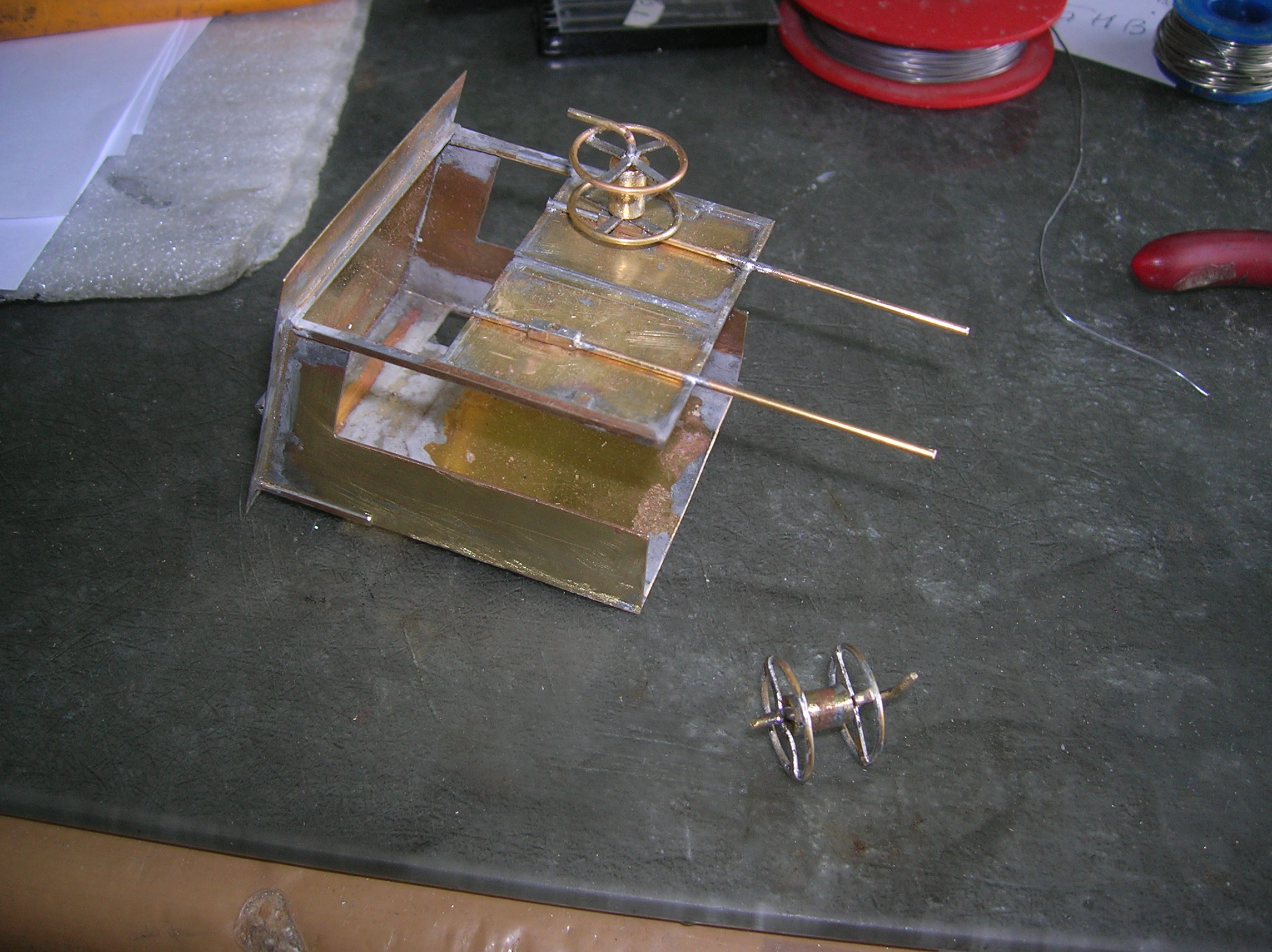

pose des berces sur le châssis. la 1 a 40 m/m a 2 a 100m/m du bord opposé à la cabine( wagon). on vérifie la stabilité et le roulement du châssis.

LA CITERNE

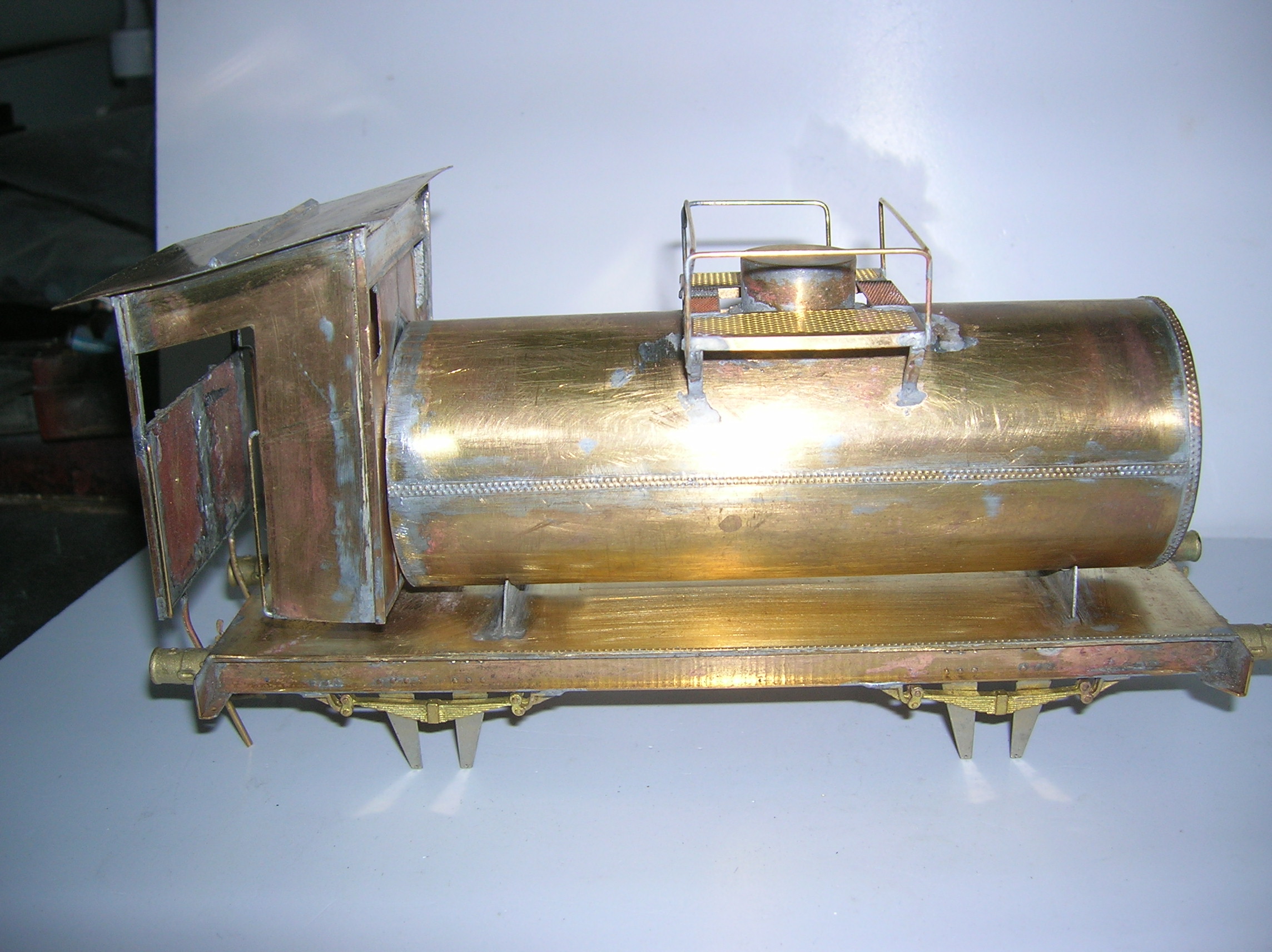

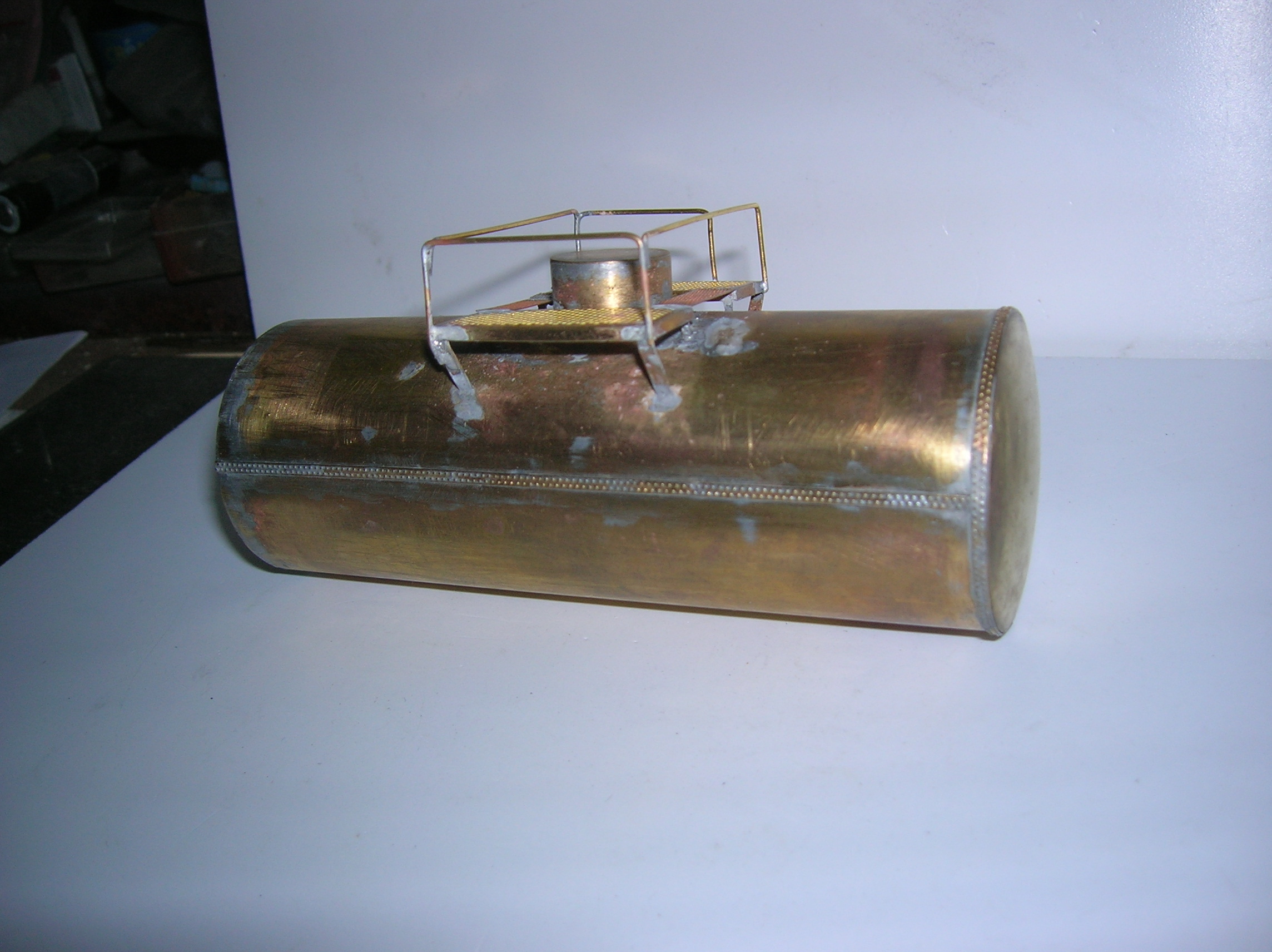

après la pose du dôme, on va fabriquer la coursive qui entoure le dôme

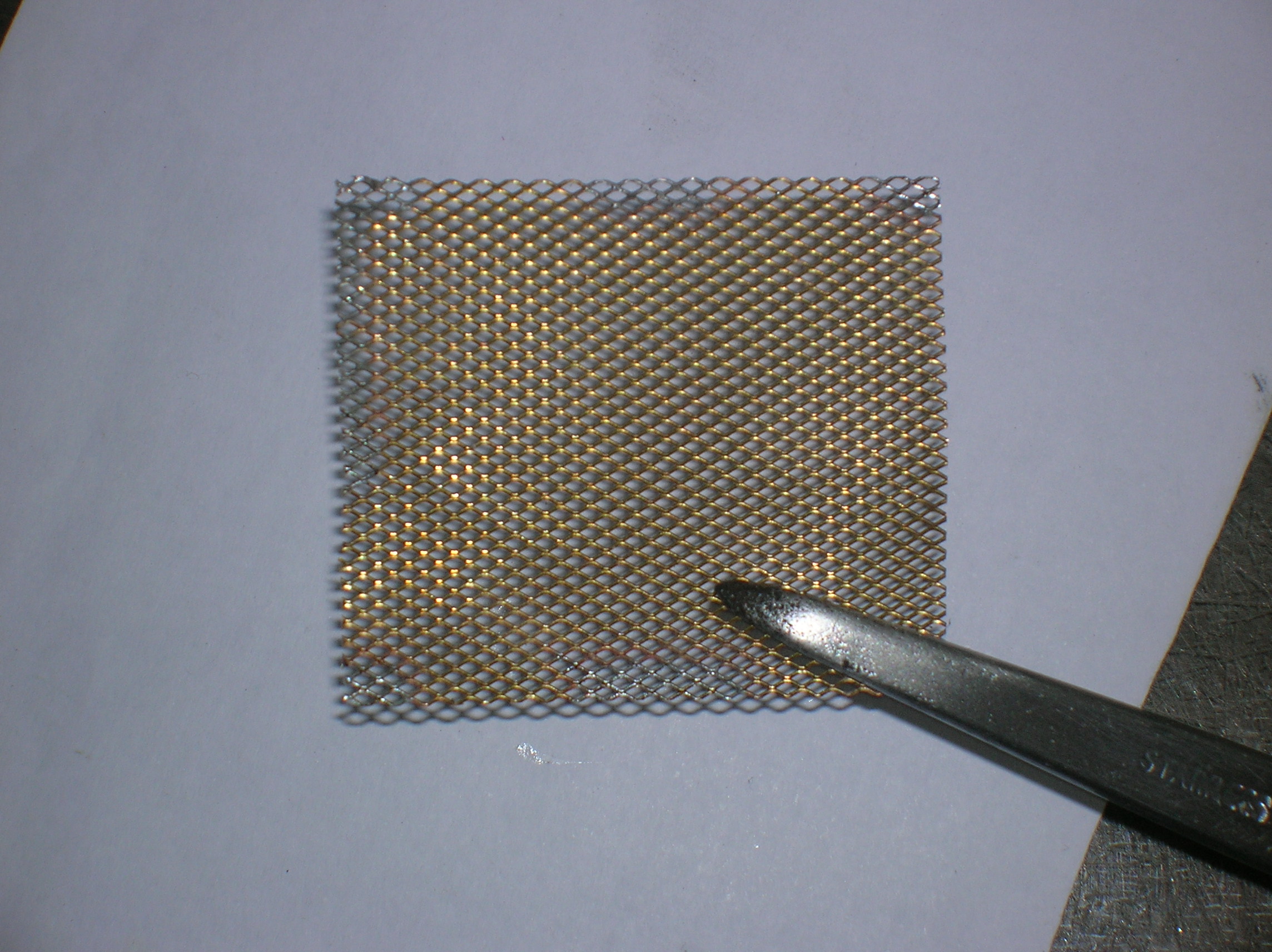

dans du grillage étiré MM.OC.H on construit à plat la coursive. le grillage sera bordé de cornière de1x1 MM.OC.H prendre une bonne soudure pour un bon soudage.

une fois que tout est bien soudé on pose la coursive sur la citerne. on confectionne les supports de la coursive qui vont maintenir la coursive sur la citerne. on profitera une fois fini pour faire la barrière de sécurité autour de la coursive.

LA CABINE
si tout les éléments sont posés .on va pouvoir souder la cabine sur le chassis en premier. on la soude
si tout concorde la citerne sera soudée en place sur ses berces et contre la cabine bien d'équerre. ça commence a avoir de l'allure.

on soudera sur le coté de la citerne à droite et à gauche les renforts de citerne. j'ai collé une rangé de rivets pour me faciliter la tache à D et à G

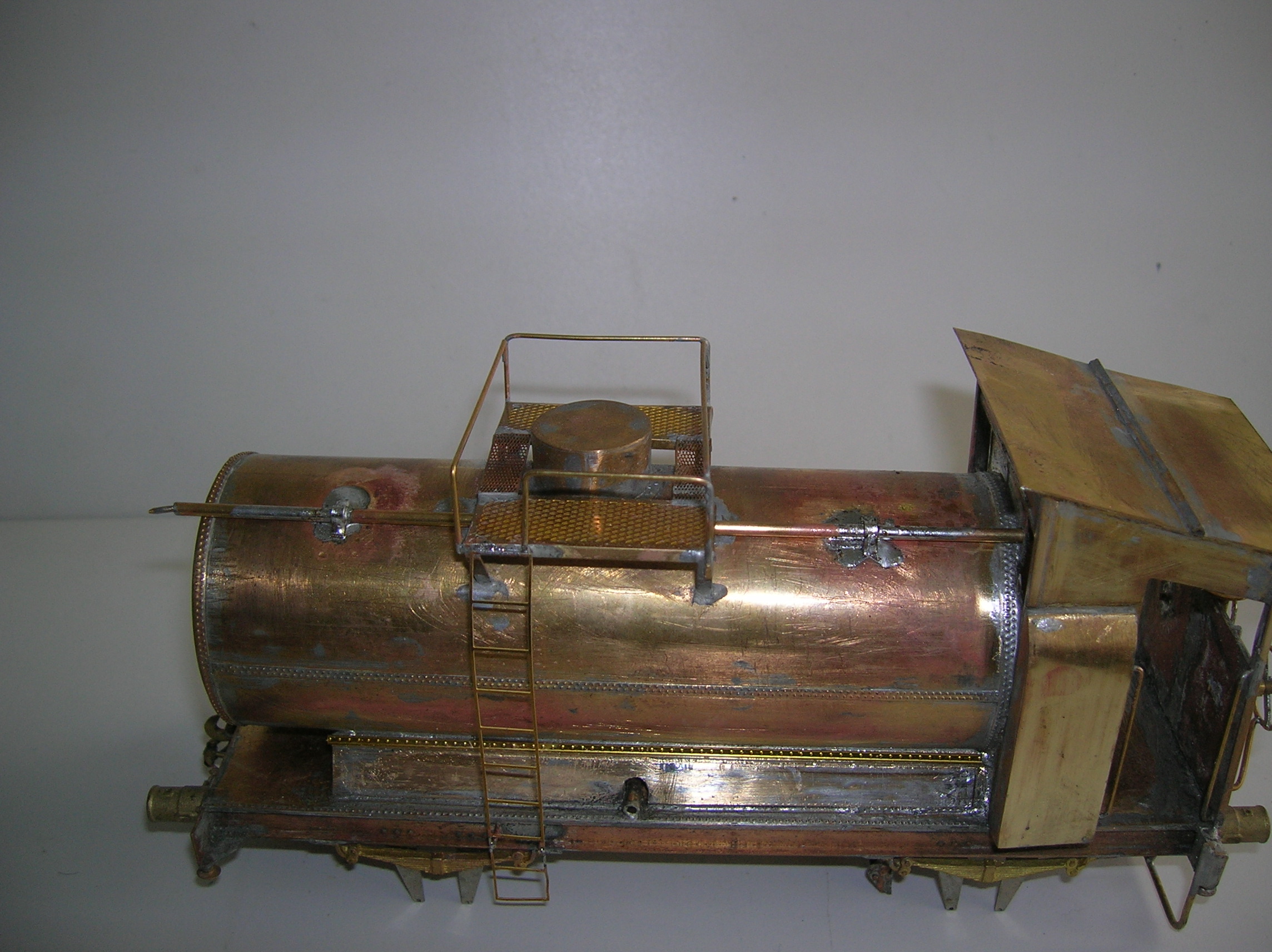

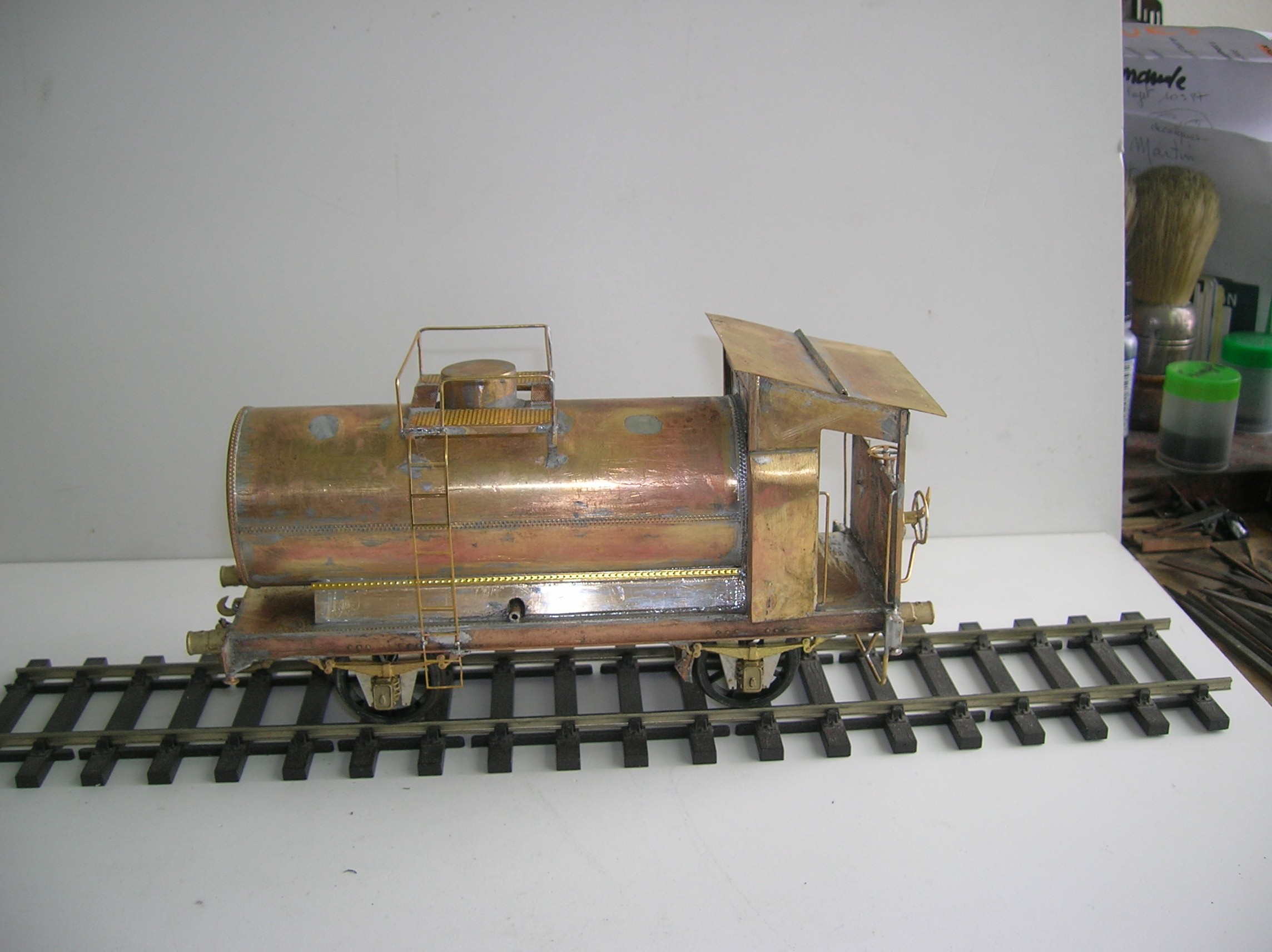

on mettra en place les 2 porte étiquette et on récupère une échelle dans la boite à malices que l'on posera.

[marcou 33]

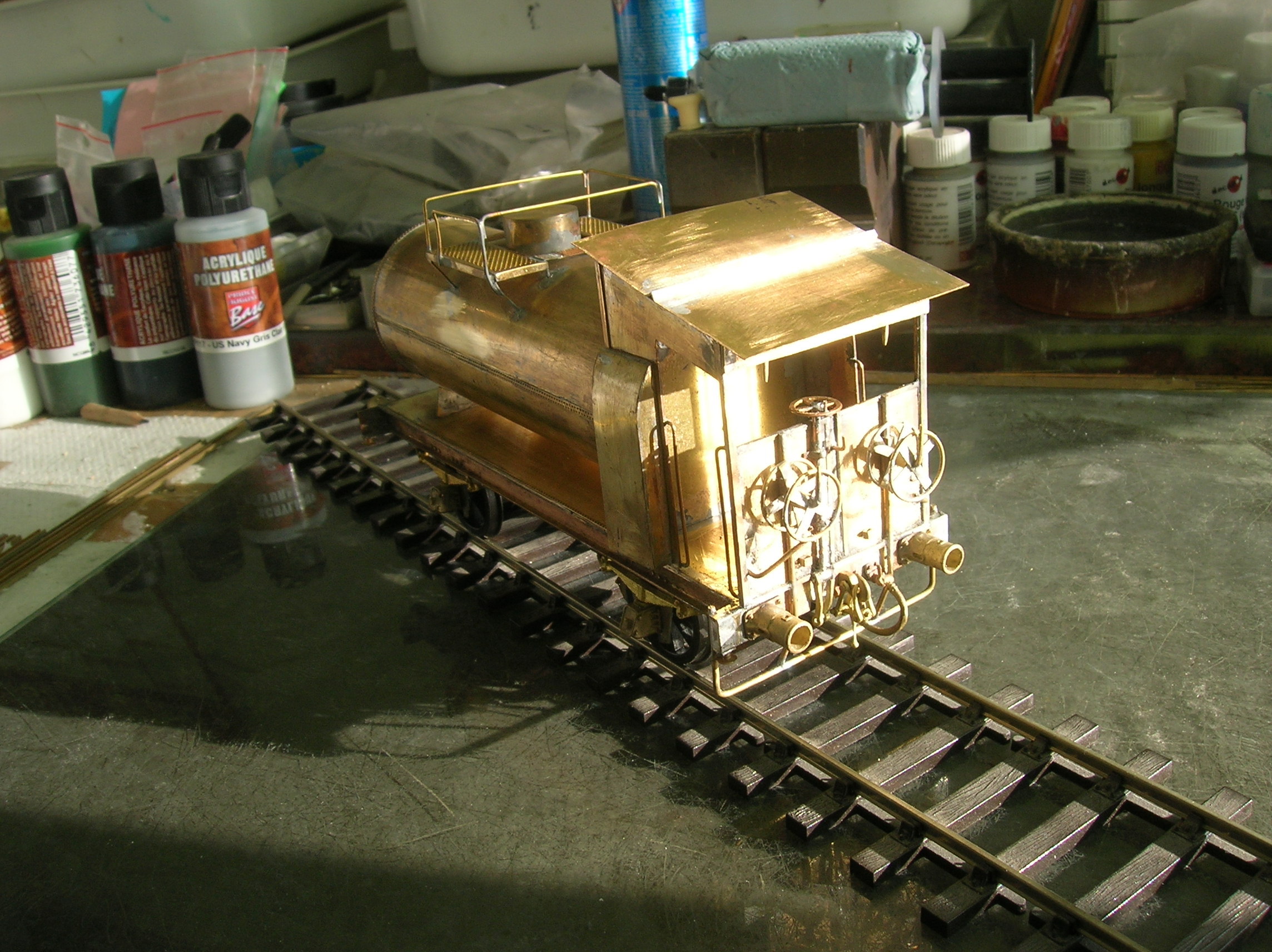

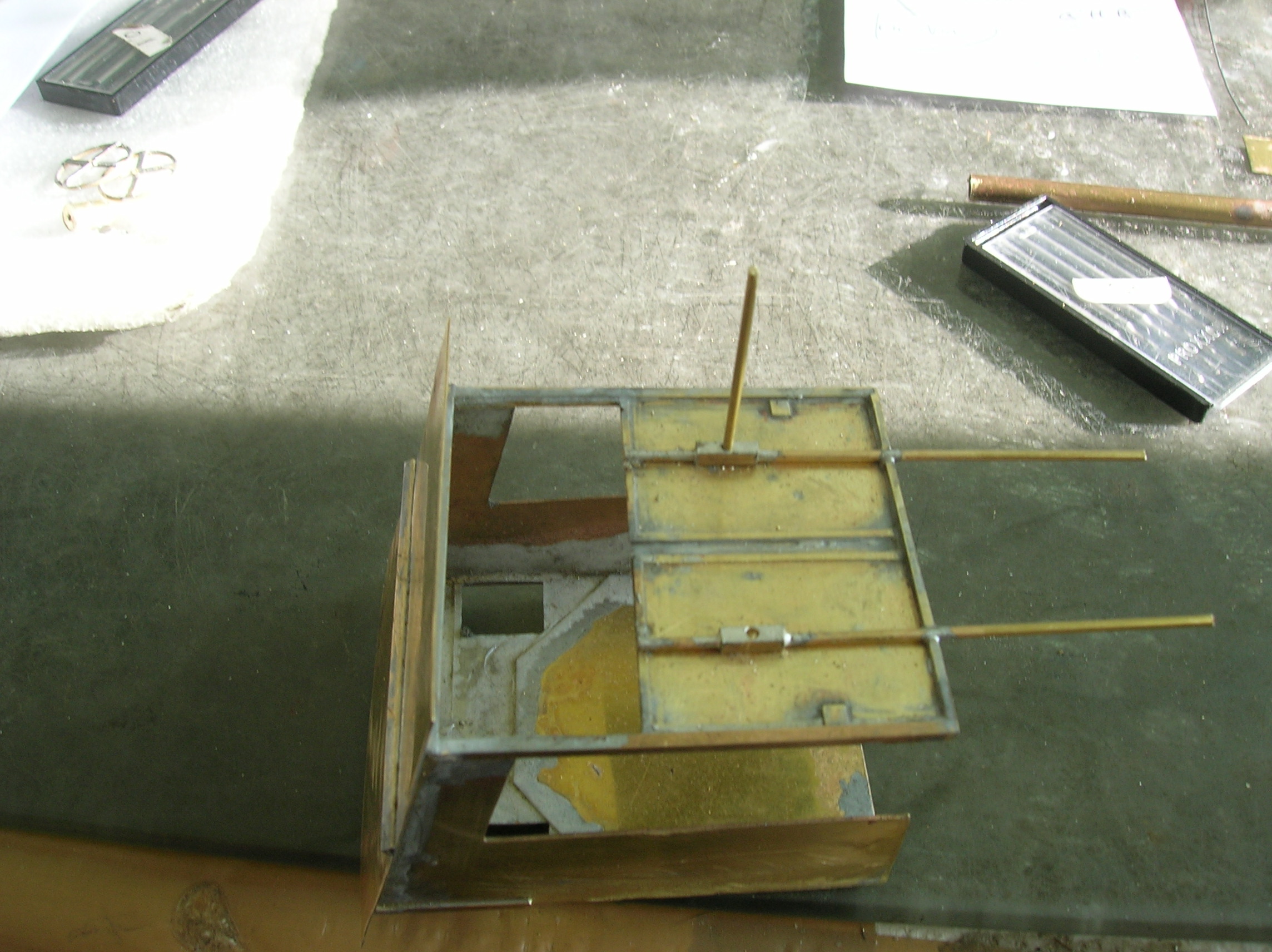

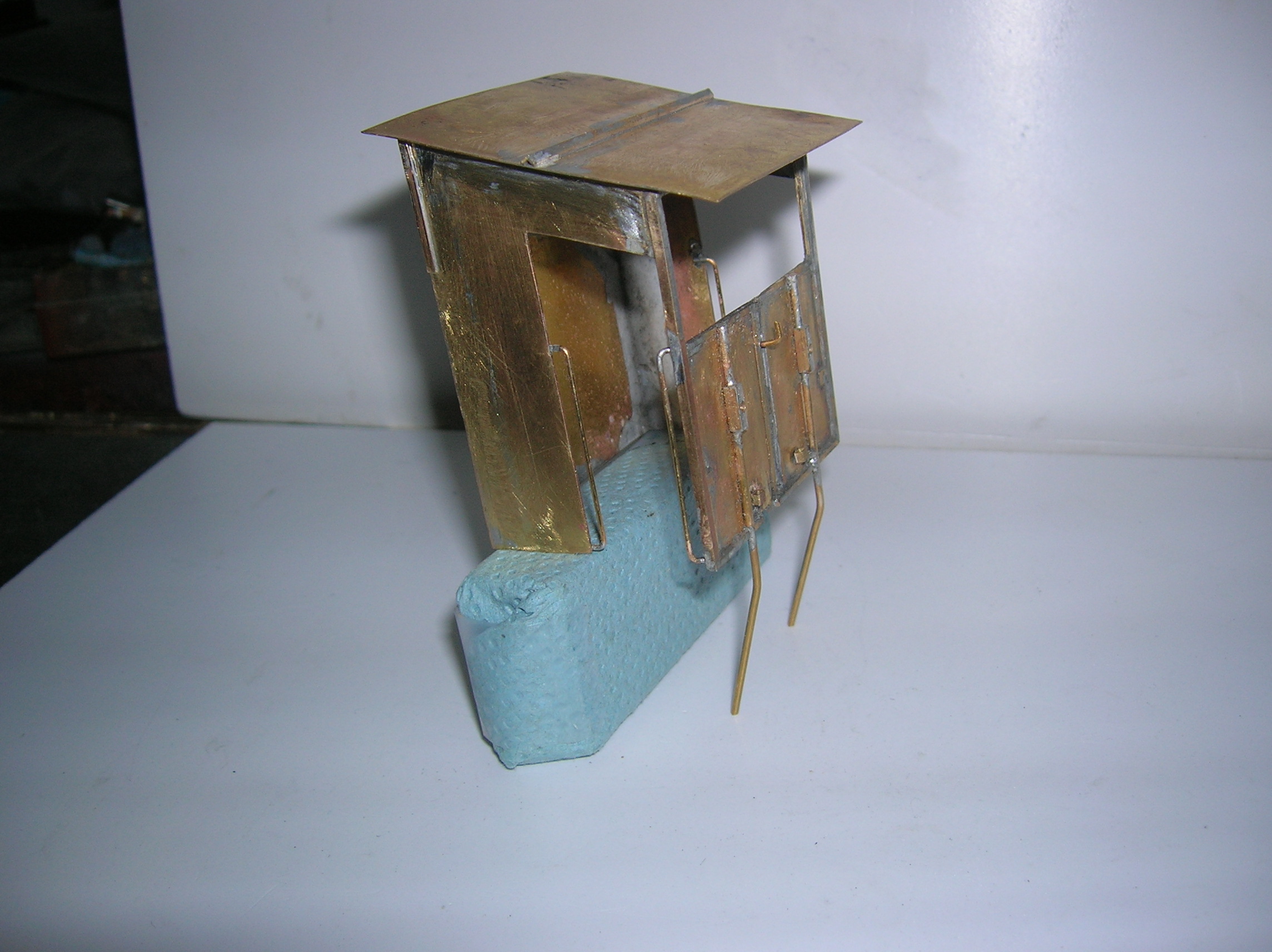

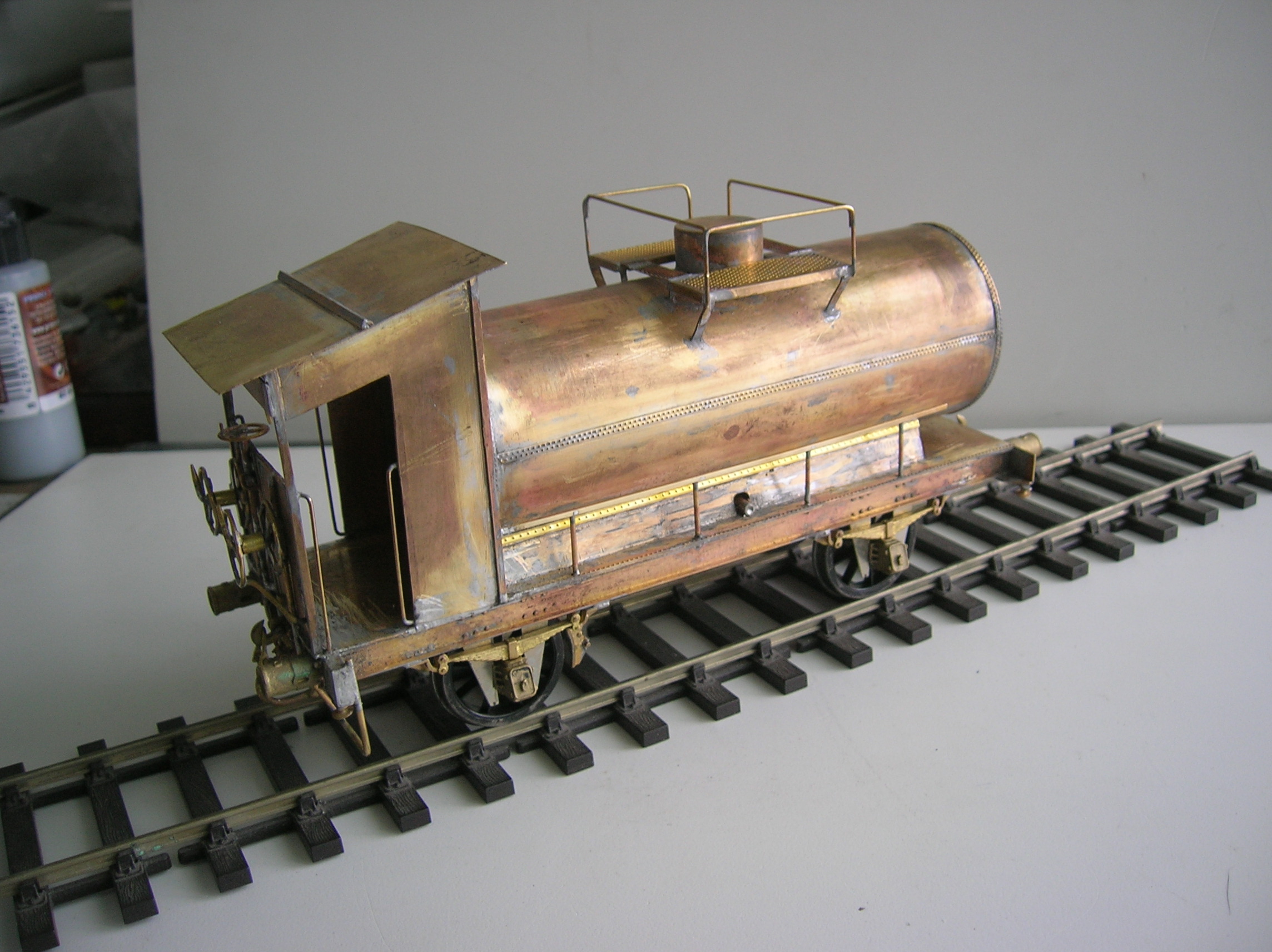

voici la suite.................voici la cabine avant la pose on voit bien les descentes des binious

poser le tuyau d'alimentation en eau du désherbeur sur le coté droit.

sur le coté gauche faire une petit barrière pour le maintient des tuyaux.
fabriquer dans du laiton de 0.5 MM.OC.H un rectangle de 56x26 m/m qui servira a l'immatriculation du wagon.
on fera ou récupèrera des marchepieds que l'on posera. avec des renforts
prévoir de fabriquer la rampe de pulvérisation dans du rond de laiton de diamètre 1.2 m/m MM.OC .H qui sera positionner devant la cabine

ou sera raccordé les descente des binious (2)
votre modèle prends de l'allure.

voila pour aujourd'hui. prochaine fois le modèle sera dérocher, sablé et appreté pour une belle peinture (rouge 606)et les marquages

cordialement a tous marcou

[231c60]

Bonsoir Marc, superbe réalisation.
Joël.
