BB 67000

[marcou 33]

bonjour a tous , a la prochaine reunion de cdz aquitaine je ferai des photos d une 67000 lima modifiee a l echelle o est digitalisee 2 moteurs qu un membre possede
cela jean claude te donnera une idee.. la caisse modifiee en plasticarde.. bon courage pour la suite....
cordialement marcou

[Jc94]

Jc -> Pacific231
Je ne suis pas tout a fait satisfait de cet outils... alors pourquoi celui-là ?
J'en étais conscient avant achat... mais celui-là, il permet de plier en carré / cube, il n'est pas large, un premier plie, puis un 2eme, pas tres loin (ou loin) et ainsi de suite, pour obtenir un cube de 4 faces.
Dessin, plutôt qu'un long discourt...


Aux flèches, un pli, au trait, l'ouverture de la tôle plier en 4, pour sortir, il suffit de démonter tout et de faire glisser sur le côté.

Reste a retravailler les fixations des manches, en faire des lumières à la place des trous, permettant de régler l'épaisseur de la tôle, pour jouer avec le rayon de courbure.

Jc -> Marc

merci, merci.

[Jc94]

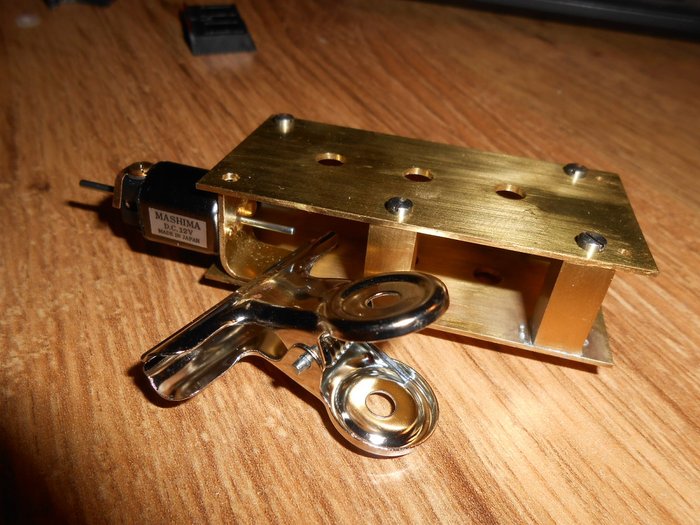

Le montage du moteur des ventilos.
Les vis sont de 1,4mm. Le perçage a été facile, comparé au montage... une fois percé et positionné.

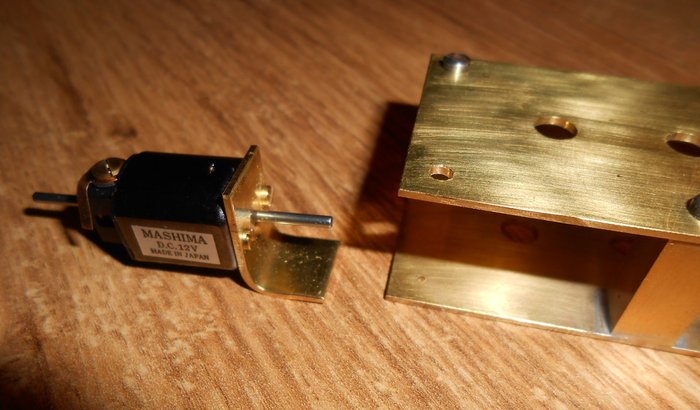

Les trous des vis ne sont pas en face des trous du support. Apres vérification les trous des vis ne sont pas bien réalisés dans la fine tôle du boitier du moteur.
Ils ne sont pas face à face et pas sur le même diamètre par rapport a l'axe moteur. La prochaine fois, je mesurerai des deux côtés ( bon, après, normal, je suis un bleu )

Pas grave, j'ai fais des trous ovale a la lime et il n'y a pas d'impact sur la perpendiculaire axe moteur / axe de la 1ere roue.

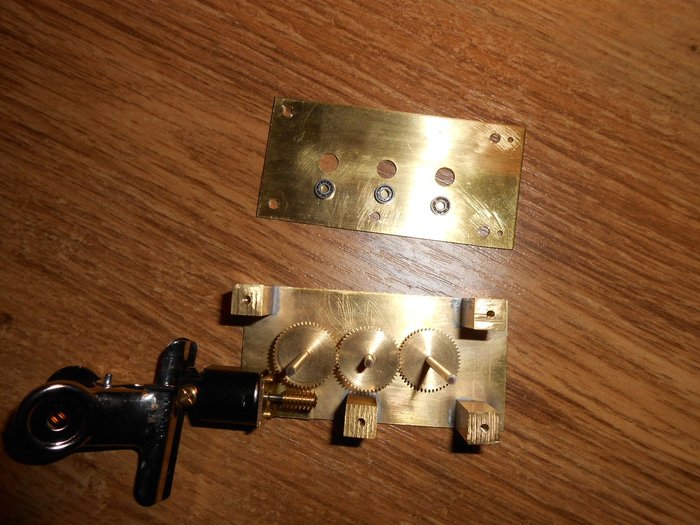

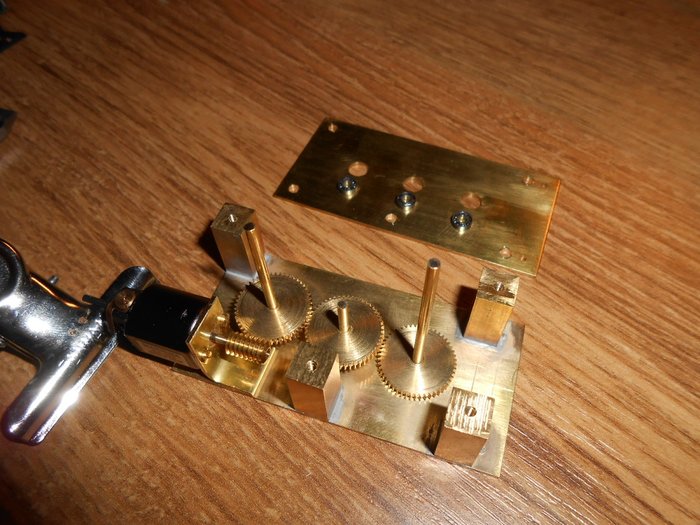

Les 3 premiers roulement sont collés ( en dessous des roues ).

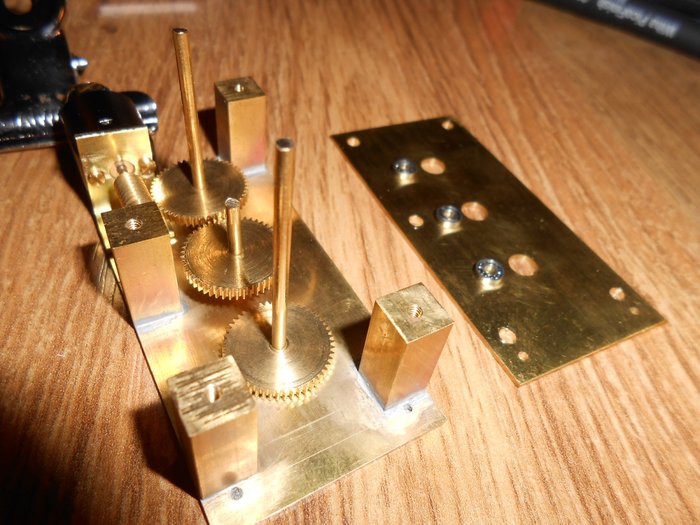

Les 2 grands axes supportent les ventilos.

2 roues sur 3 glissent sur leur axe, mais avec un point de colle, tout va rentrer dans l'ordre.
Je ne vais pas tout collé immédiatement à la 638
Je vais réaliser les ventilos, après je collerai...

A ce stade, je suis un peu coincé, besoin d'un tour pour la tête des ventilos... cela va attendre... raison aussi, pour laquelle, je fais plusieurs projets en même temps...

Et à la vitesse ou je réalise tous ces projets, il y en a encore pour 12 siècles

[Jc94]

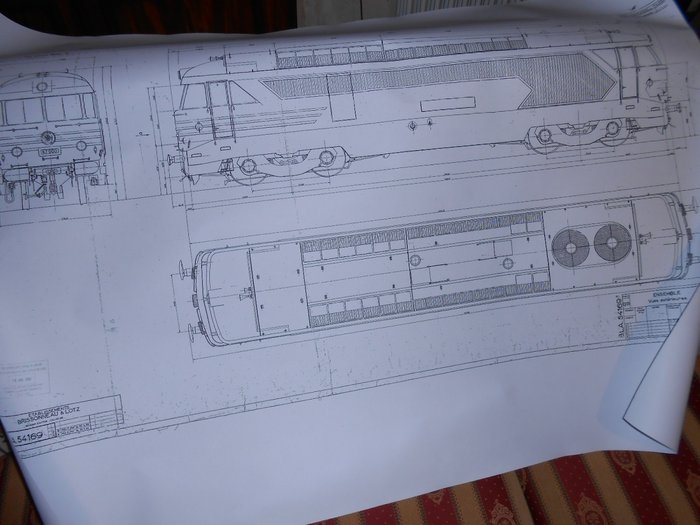

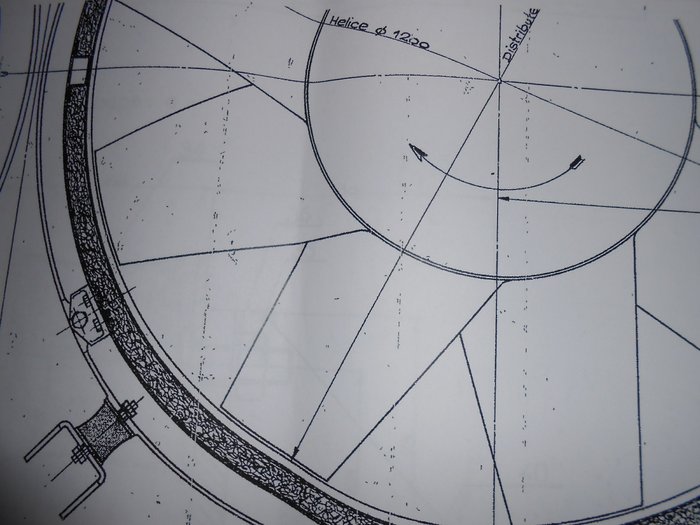

Ca y est , sont là, sont arrivés... sont tout beau... sont tout chaud...

Format A0.
Je vais en faire des posters avec de beau cadre doré a l'or fin !
Génial !

[i mouvrini]

Bonsoir a tous

Bonsoir JC94

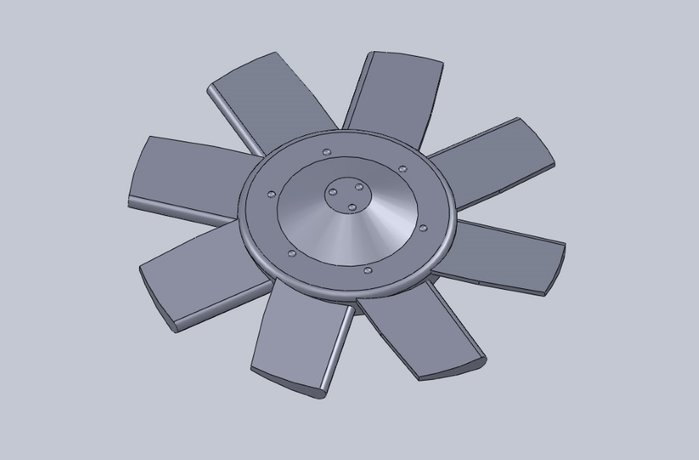

J"ai un ami qui ma modelisé un ventilateur de BB 66000
Et je le ferait faire en 3D sur angouleme par la societé Matrix 3D

Cordialement Bernard

[Jc94]

J’ai reçu les profils en [ pour les longerons, ils vont me permettre de commencer le châssis du fourgon, car dans cette récup… j'ai que 2 longerons.

Et cela m’amène a vous posez une question ?

Est-ce que vous avez un gabarit pour tout ce qui est montage d’un châssis de wagon ?

[mimiche77]

Il en existe un chez Kit Zéro
réf. 6M01
Mais on peut s'en faire un avec un carré d'alu de 10mm .

[Daniel67]

Si ça peut aider : fabrication maison.

P1100029 (800x600).jpg

[Jc94]

Messieurs, une petite explication, svp.

Mimiche77, je dois faire quoi avec le carré d'alu ?

Daniel, une explication quand a l'utilisation de ton gabarit ?

Merci.

[Daniel67]

Messieurs, une petite explication, svp.

Mimiche77, je dois faire quoi avec le carré d'alu ?

Daniel, une explication quand a l'utilisation de ton gabarit ?

Merci.

P1090377 (800x600).jpg
