[jld31250]

Hello JL, çà a l'air bien plus fin, non ?

Difficile d'apprécier sur une photo, en plus avec une résine translucide.

Tu imprimes toujours au Fablab ou tu as acheté une IMPR ?

[jlefebvre]

Salut JL, et à tous, y compris le nouveau JLD !
Oui, c'est plus fin, plus lisse. Donc cela mérite réflexion. Les blocs portes imprimés en filament présentent un aspect plus rugueux, plus plus "pierre" ! Donc à comparer quand ce sera peint. Cette semaine.
Imprimé au FABLAB. Sur une FORMLAB, donc laser. Je cherche quelqu'un qui aurait une Anycubic pour tester mais je ne devrais pas tarder à acheter.
Seul souci, encore un investissement en temps et je suis un peu à la bourre sur tout ... pour changer !
JL

[jlefebvre]

Bonjour,

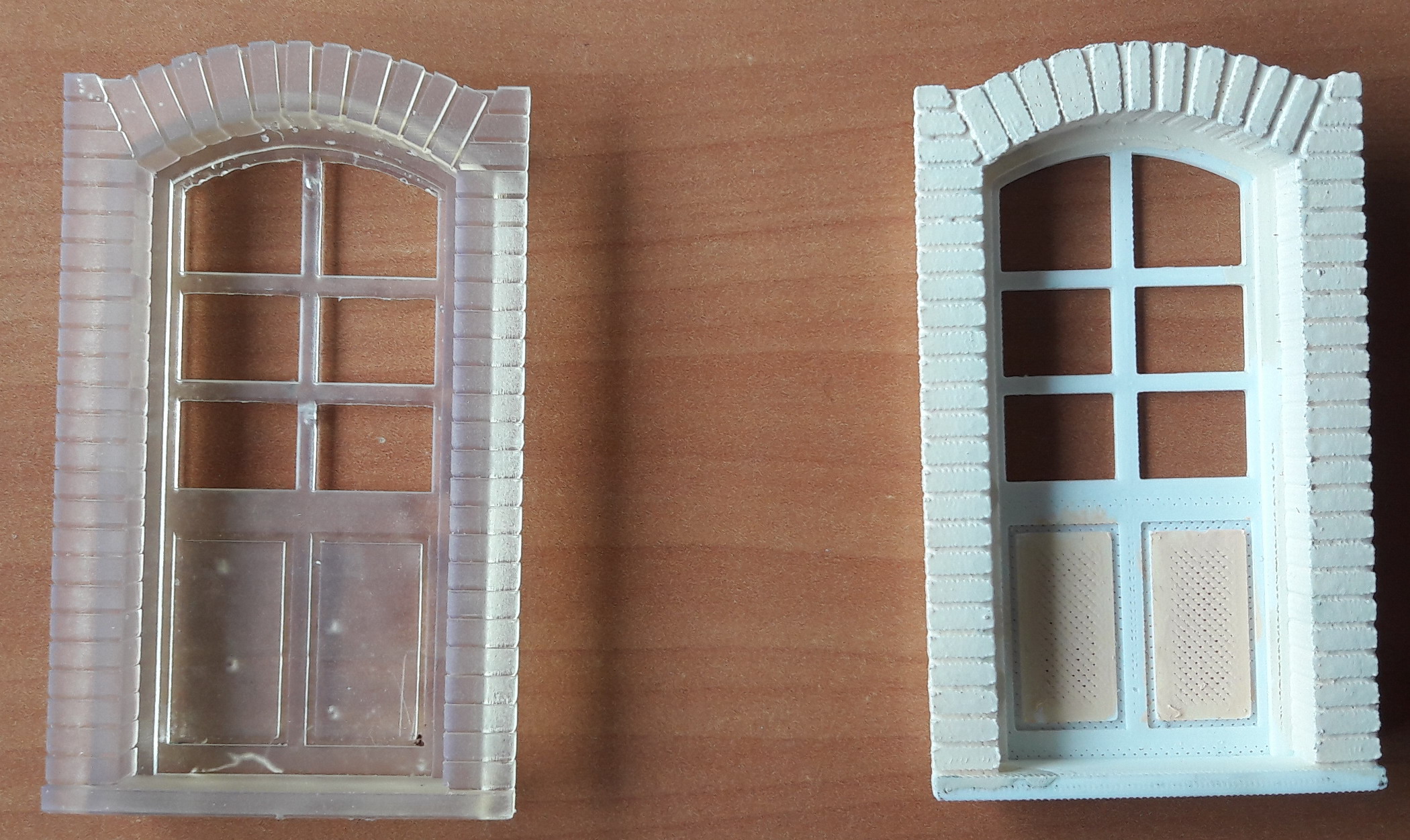

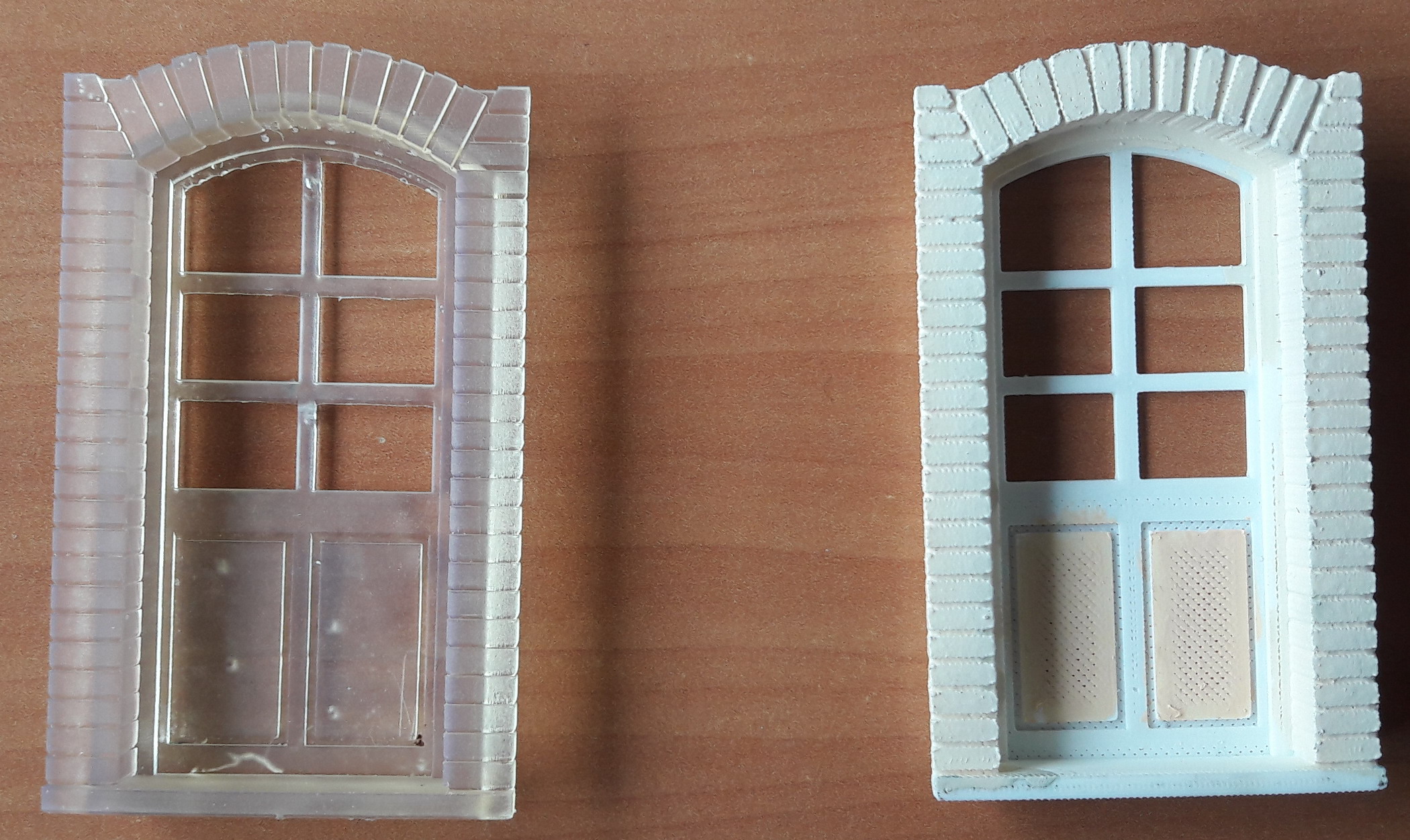

La photo pour mettre en perspective les impressions résine et filament à partir du même STL.
Avantage filament (pas encore poncé et en début de peinture) : aspect rugueux qui imitera la pierre.
Avantage résine : à voir après peinture mais l'aspect lisse conviendra au matériel roulant.
Je précise qu'il s'agit d'une imprimante FORMLAB, avec laser.
Si quelqu'un veut tester, je voudrais bien voir le résultat avec une ANYCUBIC ou ELEGOO ... avant décision finale et achat.
JL

[cid]

Bonjour j'ai une Anycubic résine, si ça peut aider.

[jlefebvre]

Bonsoir,
Merci pour cet essai.
J'ai envoyé le fichier mais il faut renommer l'extension en .STL, car il était impossible de l'envoyer ainsi.
JL

[jlefebvre]

Bonjour,
Suite à discussion avec Cédric et en ayant vu le travail de son imprimante, j'ai commandé la mienne hier soir !
JL

[cid]

Félicitations bienvenue dans le monde fantastique de la 3D résine. Ok je sors

[ffayolle]

Welcome

[rolaf]

J'avais des tampons à ressort et plateaux ronds époque 3 (identiques à ceux que l'on trouve à la Boutique du CDZ) qui trainaient dans un de mes tiroirs depuis pas mal de temps. Je ne les utilisais pas car, même s'ils étaient fonctionnels, leur style "très épuré" ne les rendait pas assez réaliste visuellement à mes yeux.
C'est alors qu'une idée saugrenue a commencé à germer dans la tête depuis quelques temps (aïe !):
Pourquoi ne pas essayer de réaliser un boisseau réaliste dans lequel je viendrais installer un de ces fameux tampons.

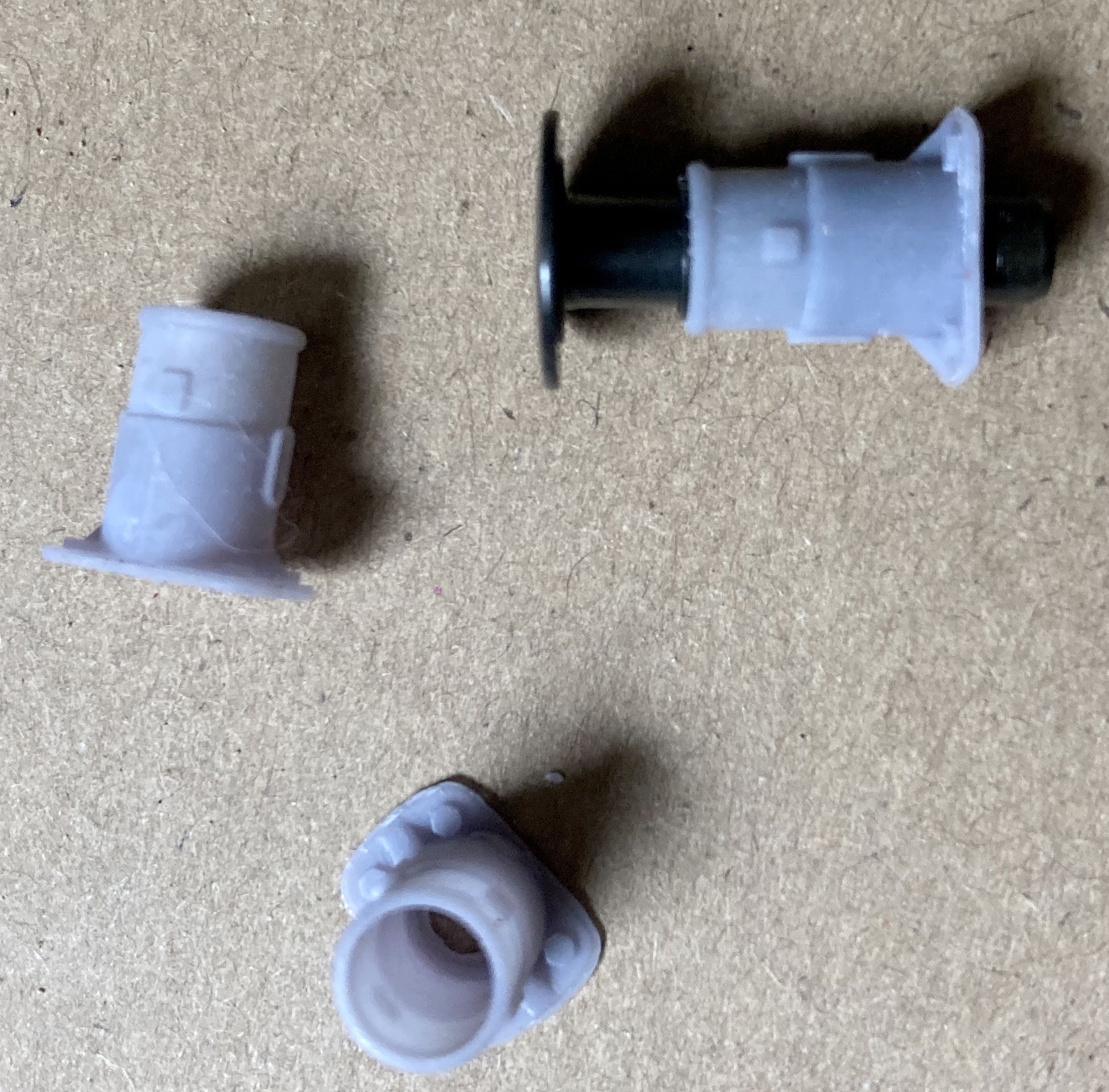

Un peu de recherche pour les plans, un peu de CAO, un coup d'imprimante 3D et hop, voici le résultat:

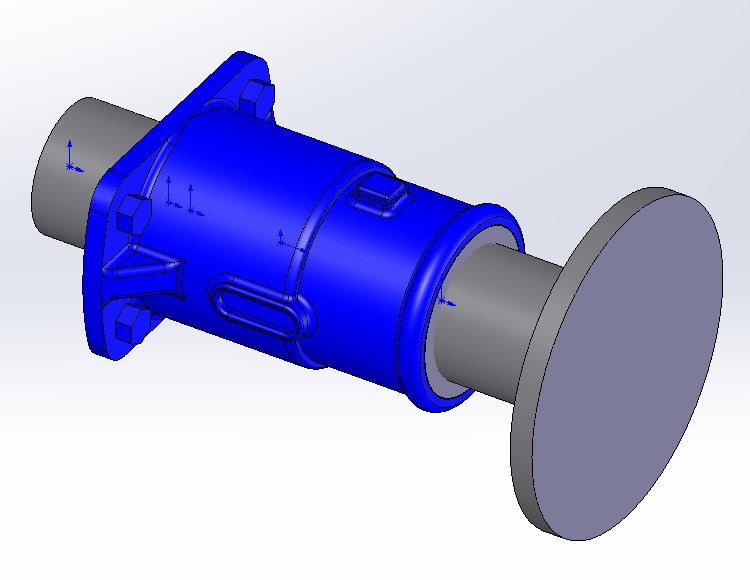

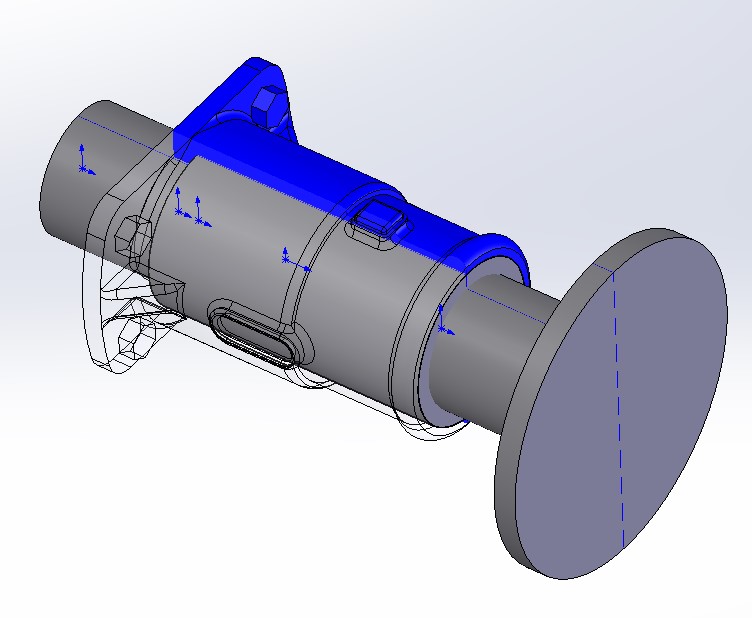

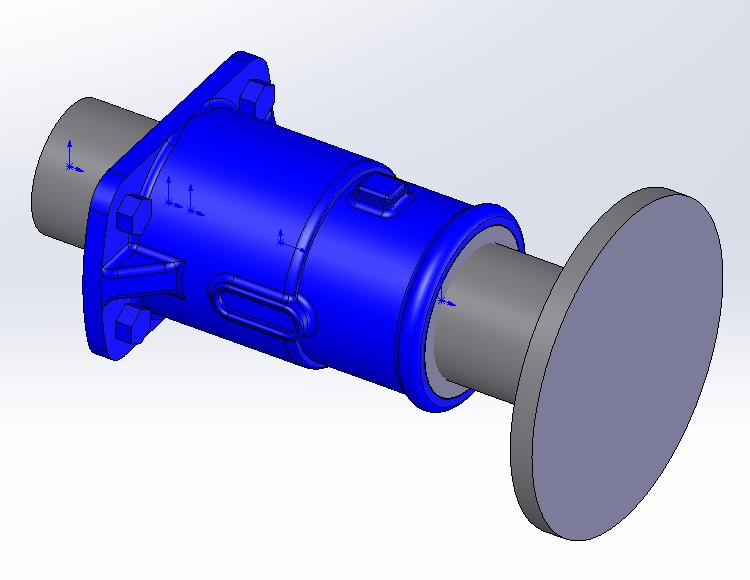

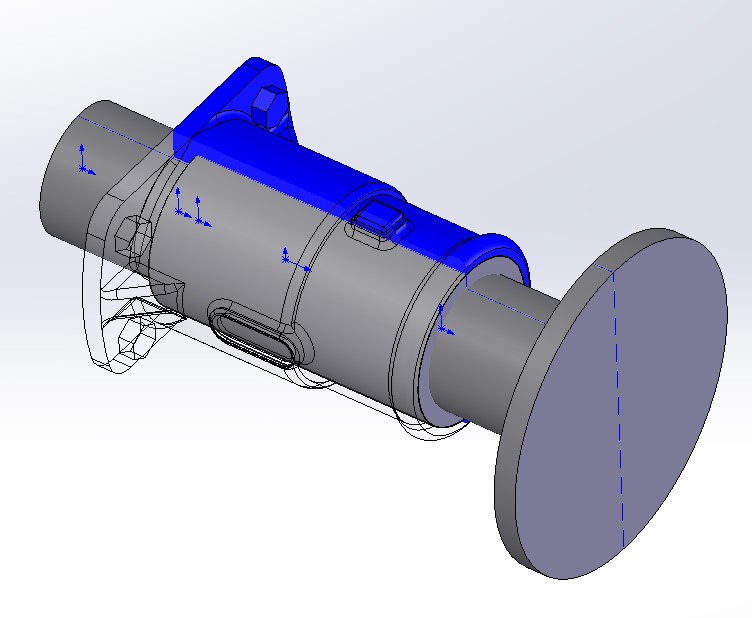

Le tampon du commerce est représenté en gris alors que ma pièce d'habillage en résine est en bleu:

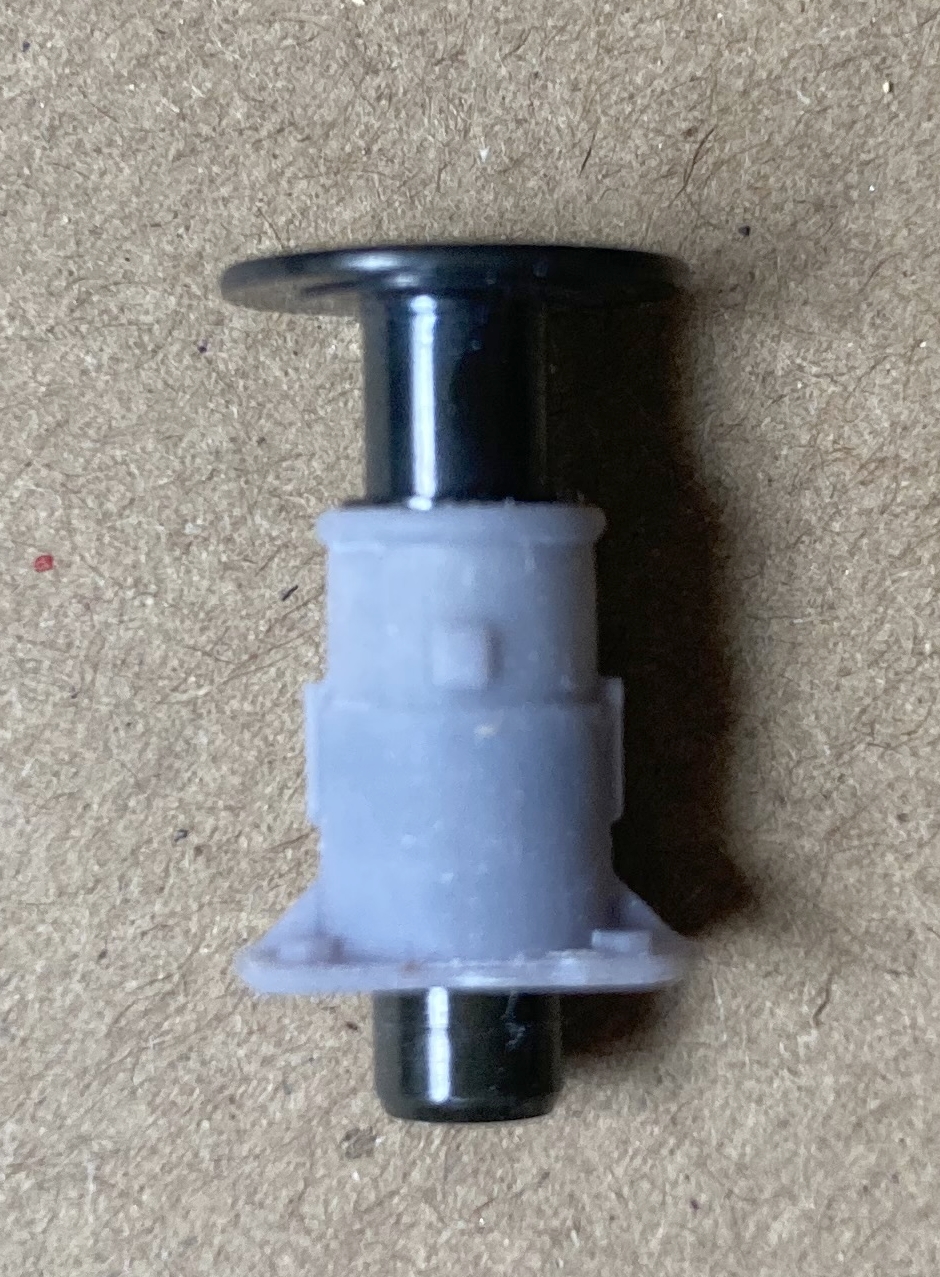

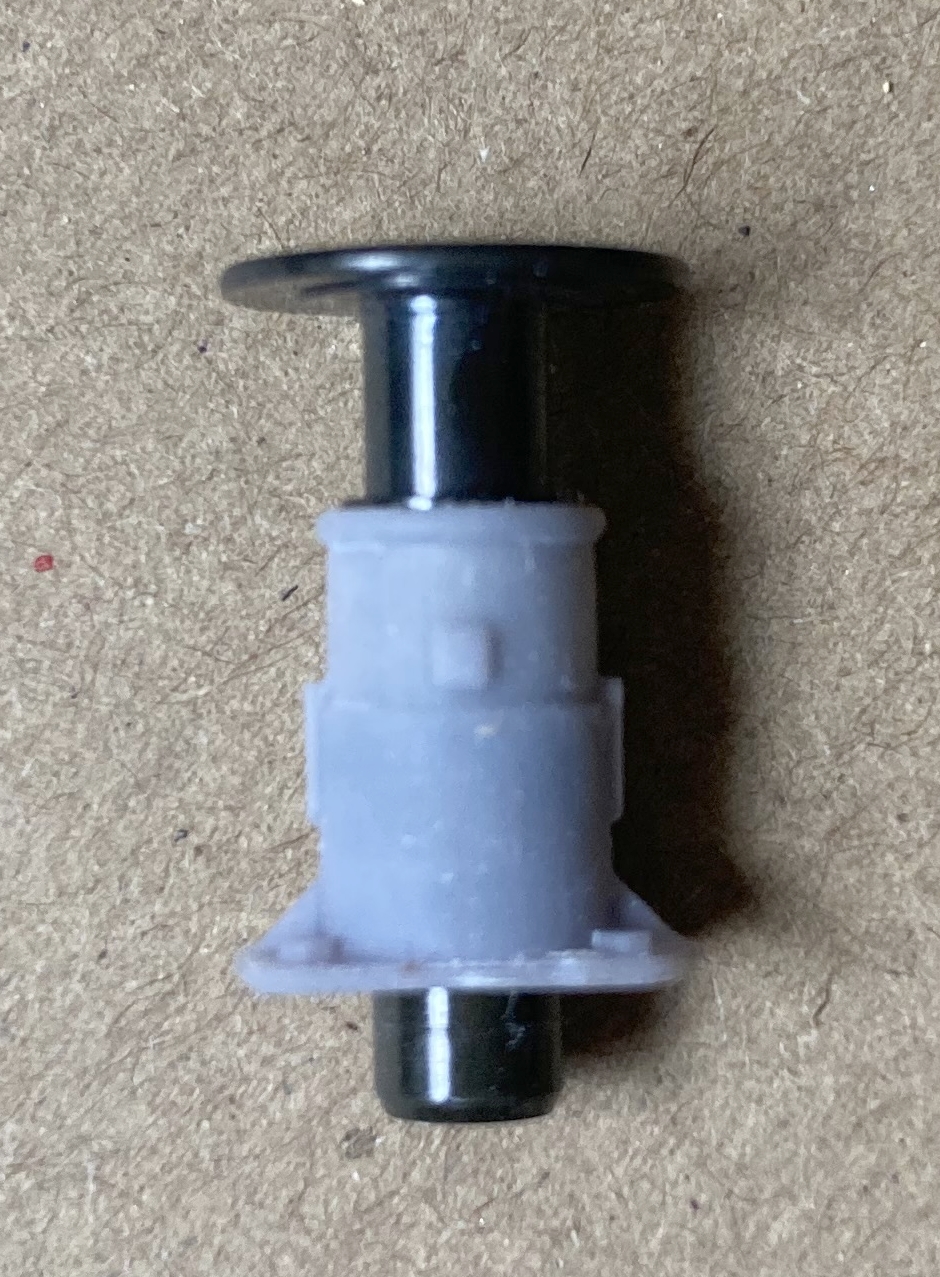

Je ne pensais pas que le résultat serait aussi prometteur. Le tampon reste 100% fonctionnel.

[rolaf]

Mais pourquoi s'arrêter en si bon chemin me direz vous ?!? C'est ainsi j'ai essayé d'intégrer le boisseau du tampon du commerce directement à celui que je créais.

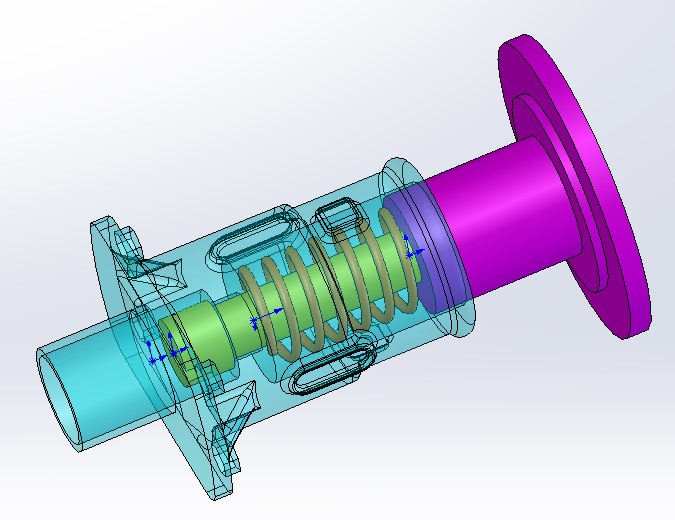

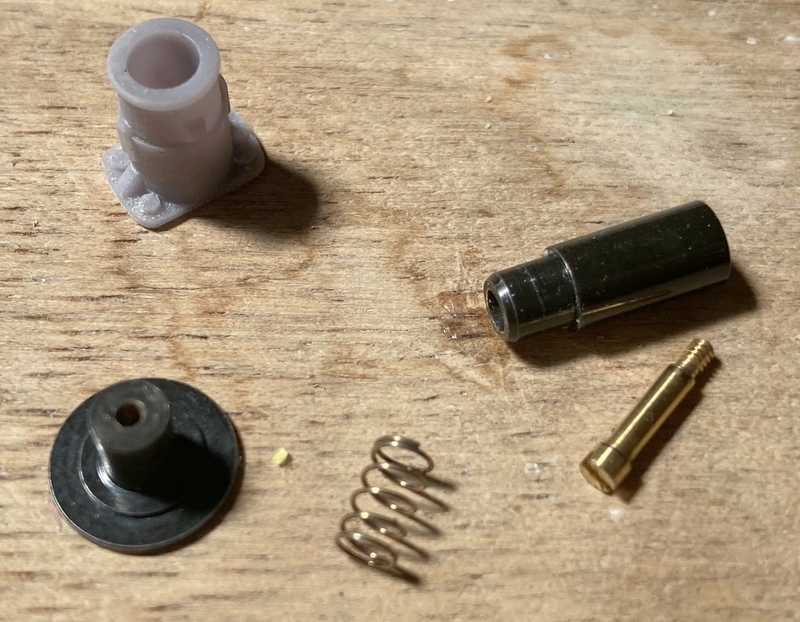

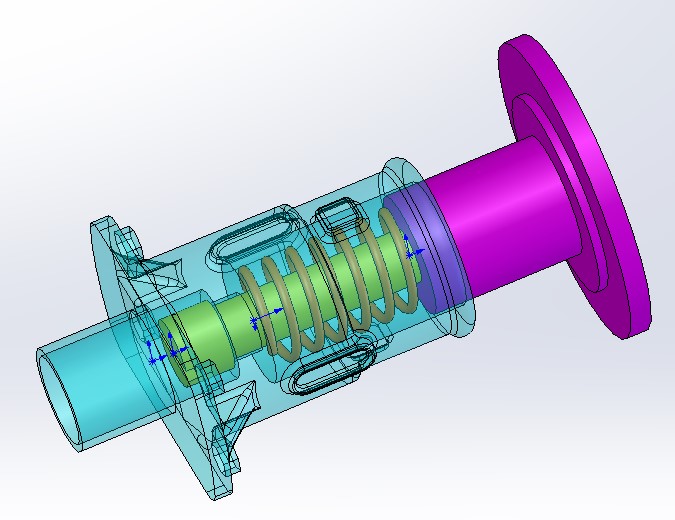

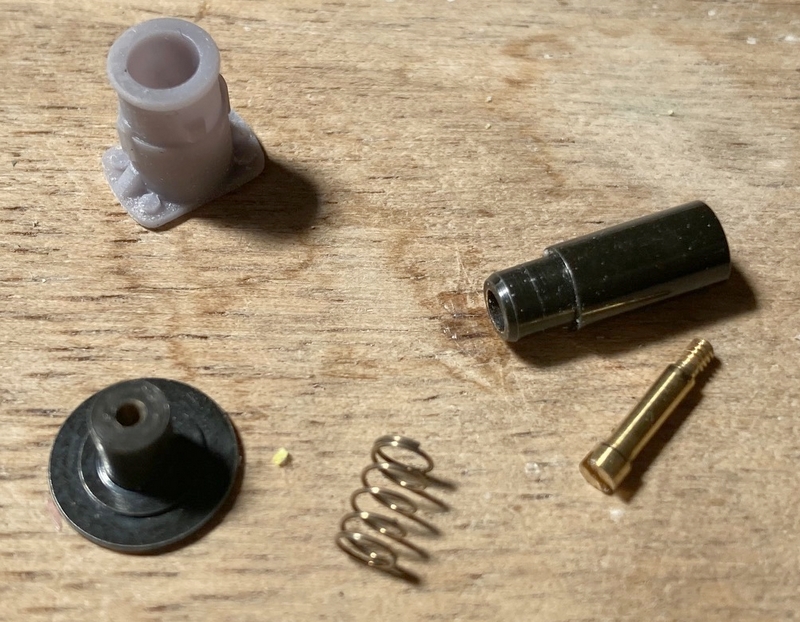

Après une petite séance de démontage et de prises de côtes des différentes pièces du tampon métallique, je suis passé à la réalisation:

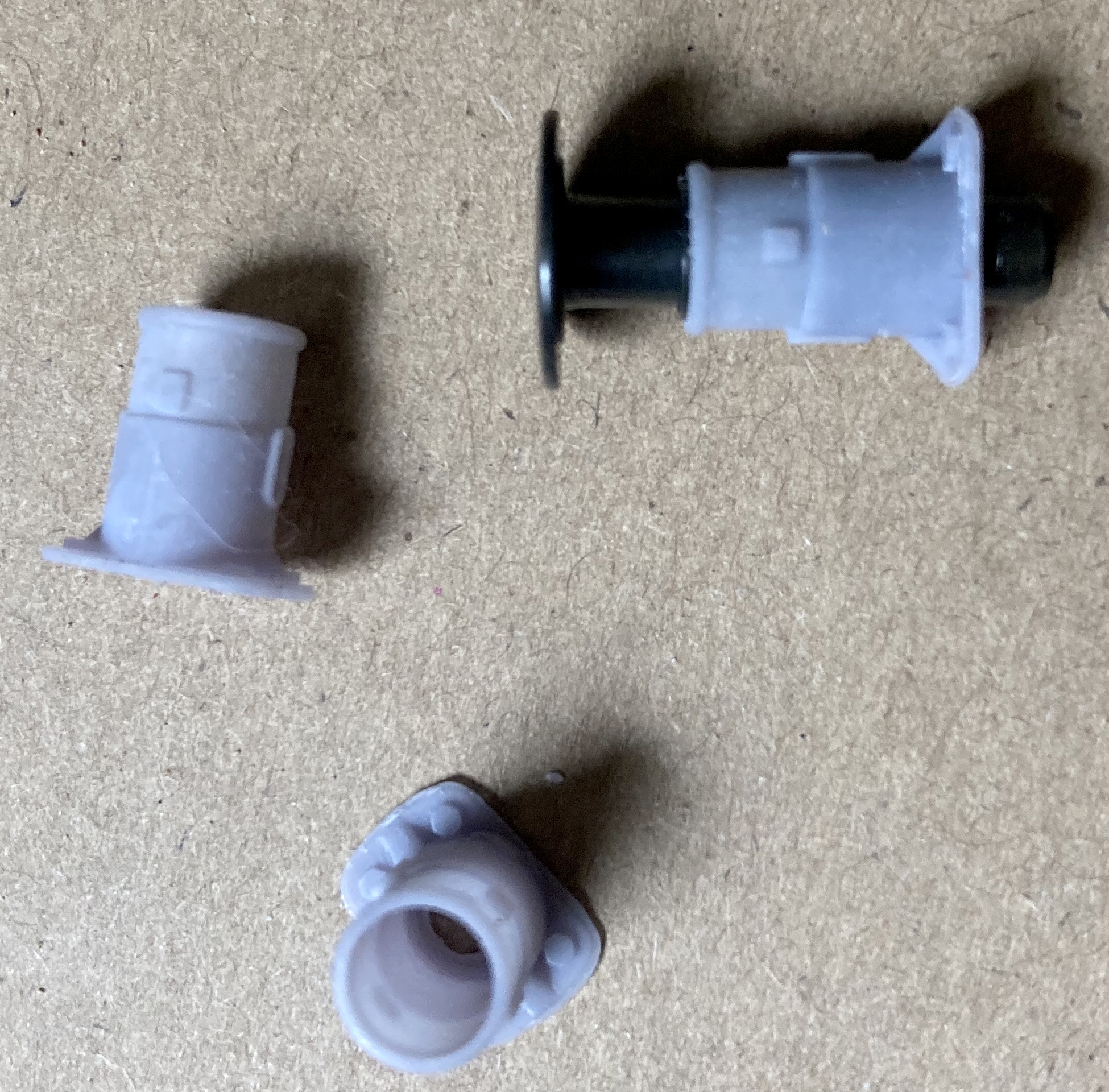

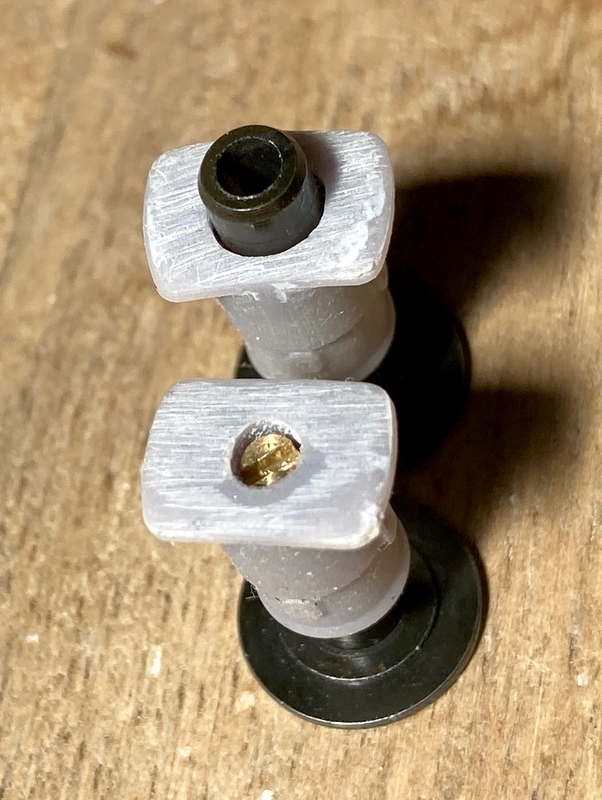

Au final, j'ai arrasé sur le fût arrière ce qui était présent sur le tampon d'origine et que j'avais reproduit. En revanche il faut quand même prévoir un trou de 2,5mm dans la traverse de tamponnement pour permettre le recul de la vis interne.

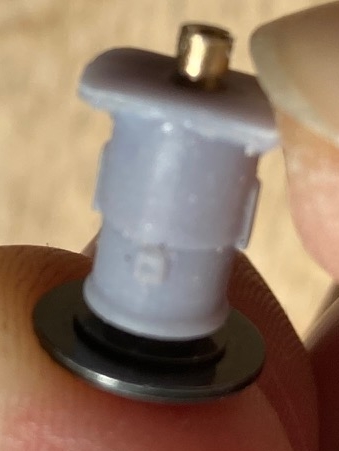

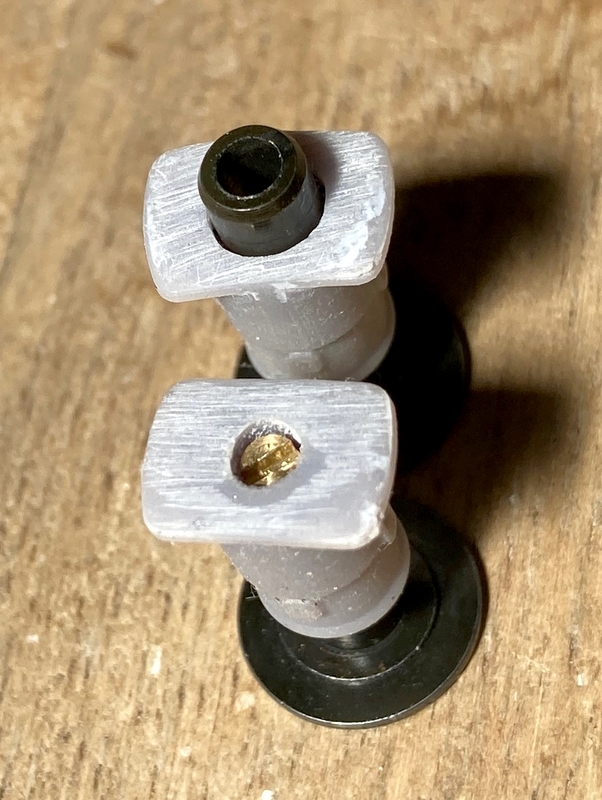

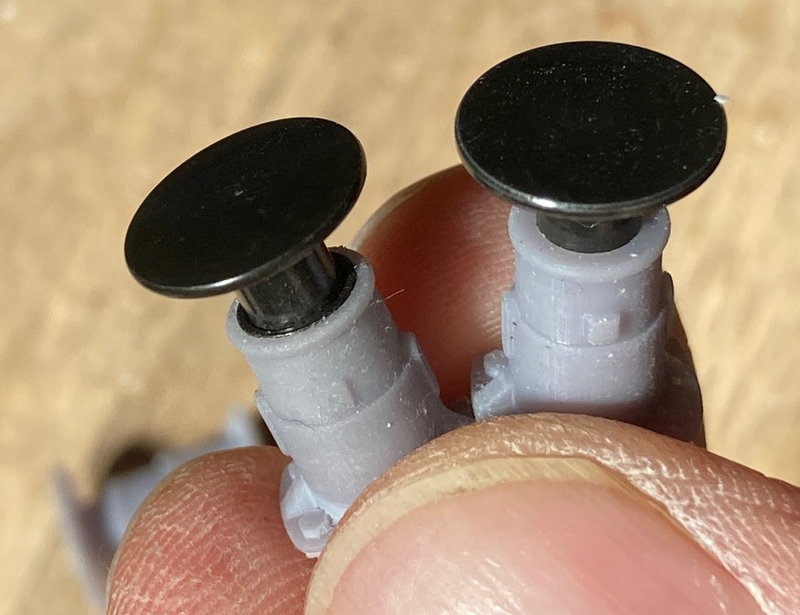

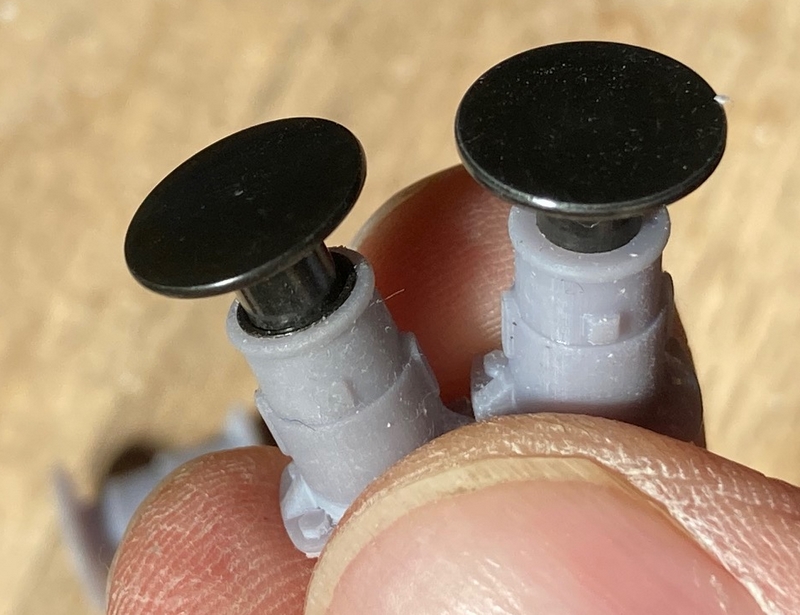

Voici les 2 versions côte à côte:
