Gravure laser

[Christophe]

Bonjour,

merci pour les retours.

Je suis d'accord avec vous, sur un mur tout simple en briques, une texture du commerce fera aussi bien l'affaire, ou une gravure manuelle dans du carton plume.
Mais comme je suis équipé, autant rentabiliser la machine, et on a la satisfaction de l'avoir fait soi-même

Je vise plutôt la gravure directement dans le matériau qui me servira à la construction des bâtiments, mais comme je commence par faire tous mes tests sur des chutes de carton (pour éviter les mauvaises surprises), j'en ai profité pour passer un coup de peinture après le MDF, histoire de voir le résultat sur le carton.
Pour certains usages, ça pourra peut être me servir.

Je testerai dans le futur un mur en pierres irrégulières ou hexagonales, pour voir.

[Olivier41]

Peut etre pas le plus rentable comme l’évoque Fabrice mais la satisfaction de faire par soi même et d’apprendre et mettre en oeuvre une nouvelle technologie. Les deux options peuvent se conjuguer

[OUEST7627]

il y a vraiment des passionnés de nouvelles technologies et c'est agréable de se sentir moins seul, j'hésite également à acheter une graveuse laser, la S1 40 w de chez xtool, mais est ce pas trop puissant pour notre passion, une 20 w serait elle suffisante ???
merci pour votre aide.

[Rolf]

par OUEST7627 » 16 févr. 2024
il y a vraiment des passionnés de nouvelles technologies et c'est agréable de se sentir moins seul, j'hésite également à acheter une graveuse laser, la S1 40 w de chez xtool, mais est ce pas trop puissant pour notre passion, une 20 w serait elle suffisante ???
merci pour votre aide.

Bonjour,

Tout dépend de ce que tu veux en faire. Tu trouveras une aide à ce sujet sur le site allemand de xtool :

Si l'efficacité est importante pour toi et que tu as des exigences élevées en matière de découpe, choisis l'option 40W ; s'il s'agit plutôt de gravure et que tu n'as pas d'exigences particulières en matière d'efficacité ou de capacité de découpe, l'option 20W te conviendra.

La version 40W peut couper 18mm de cerisier, 15mm d'acrylique foncé opaque et 0,1mm d'acier inoxydable en un seul passage, tandis que la version 20W peut couper 10mm de cerisier, 8mm d'acrylique foncé opaque et 0,04mm d'acier inoxydable en un seul passage.

Cependant, le 20W a un spot laser plus petit (0,06mm*0,08mm) que le 40W (0,08mm*0,10mm), ce qui signifie qu'il peut obtenir des résultats de gravure plus fins.

Rolf

[Christophe]

Bonjour,

Rolf a tout dit, je ne vais pas paraphraser, tout dépend de ton usage futur pour ta machine, si tu auras à couper des faibles épaisseurs, même 10W suffira.

Après, si tu as la chance d'avoir une connaissance qui a un graveur laser, fais des tests avec lui, ça te donnera une idée du résultat, avant d'investir dans une machine, et ça te permettra d'affiner ta recherche sur les nombreux graveurs sur le marché.

Peut être au sein du cercle, il y a des modélistes qui sont équipés proche de chez toi?

[OUEST7627]

merci Rolf pour ta réponse

[Olivier41]

Une contribution au sujet gravure/ decoupe laser

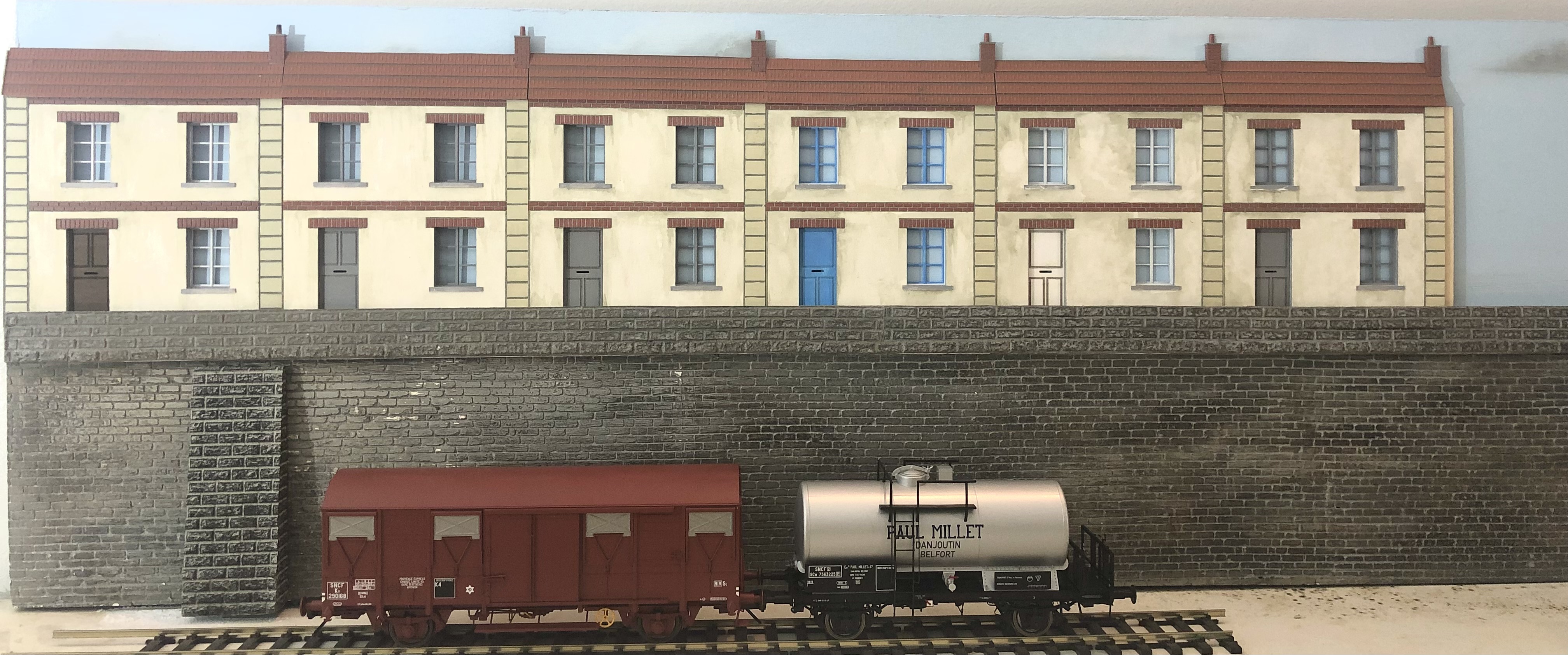

Pour un fond de decor servant aux extensions du réseau chemin de fer de La Chapelle voici ce Ue je suis en train de réaliser. J’ai utilisé le logiciel xtool disponible avec ma machine M1

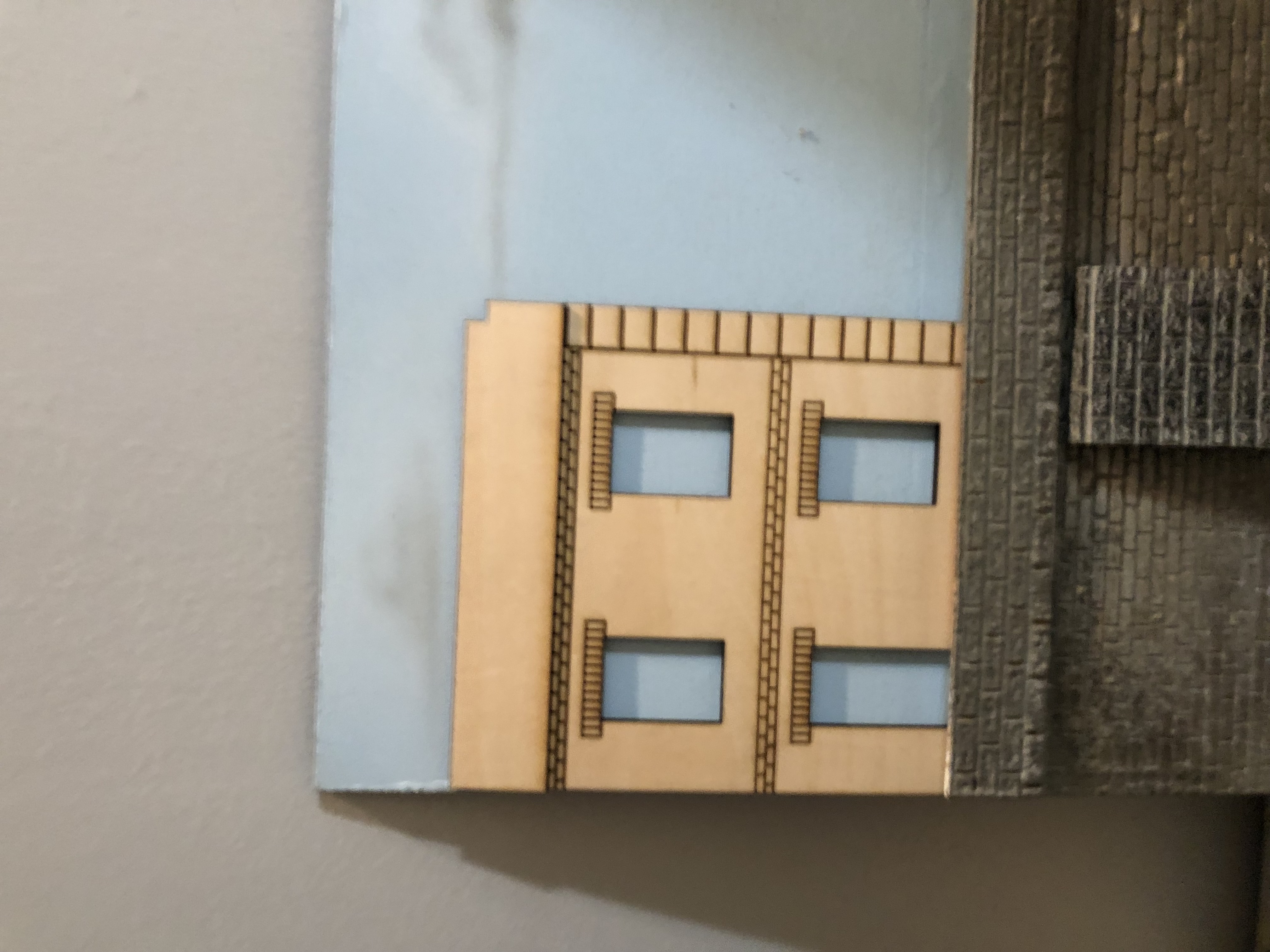

Réalisation d’une façade maison ouvrier

Une fois qu’il y en a une il n’y a plus qu’à copier coller

La porte est faite en decoupe laser, les fenêtres en impression 3d

Encore qq finitions et le tout sera prêt pour Giessen

[Christophe]

Bonjour Olivier,

chouette comme réalisation, ça correspond à l'utilisation que je prévois pour la découpe laser, graver directement les motifs sur les façades des bâtiments.

Le mur de soutènement est réalisé également en gravure laser ?

[Olivier41]

Le mur de soutènement n’est pas de moi, il s’agit d’un moulage. Peut être hmc peut nous en dire davantage

[Christophe]

Bonsoir à tous,

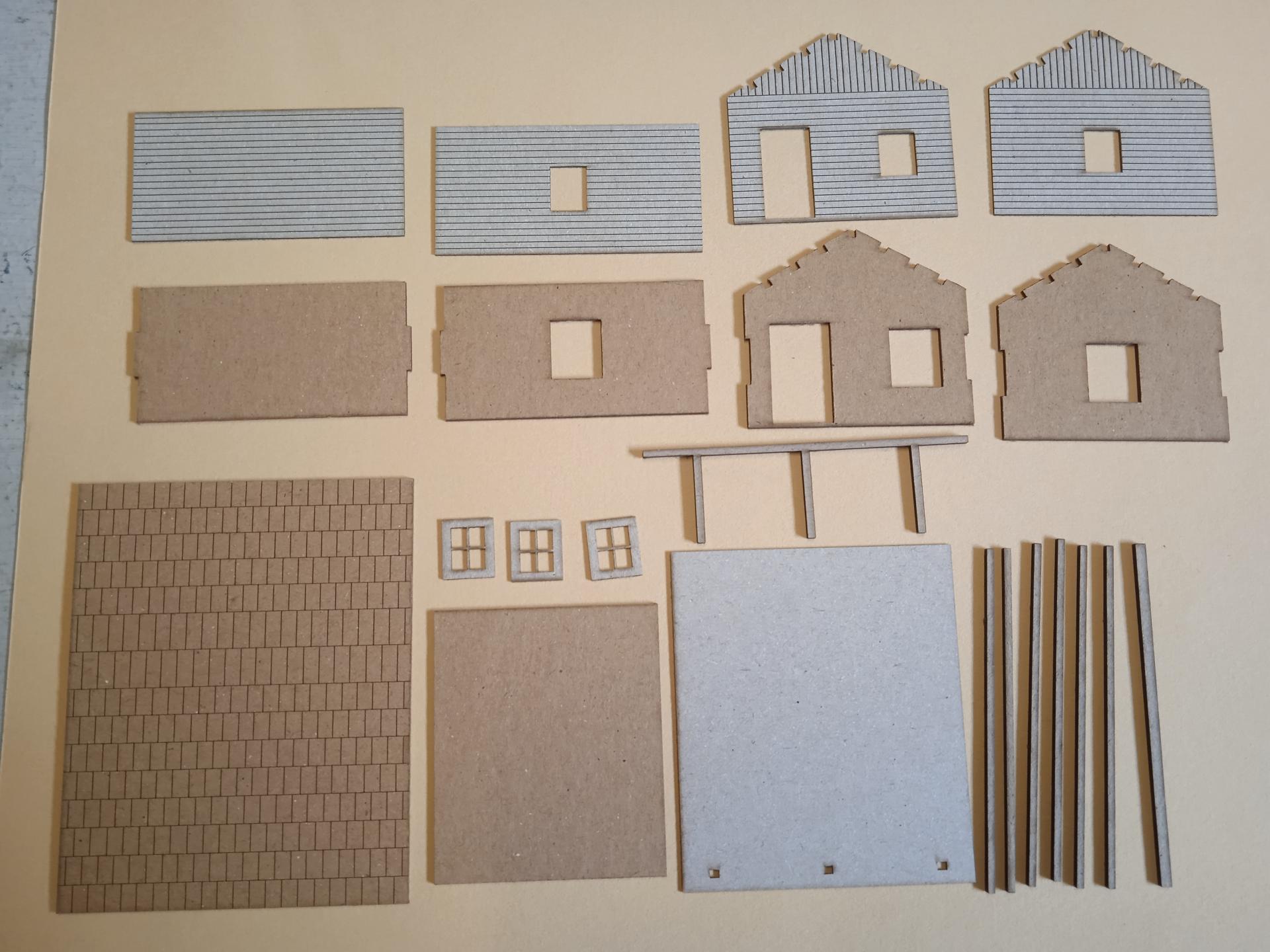

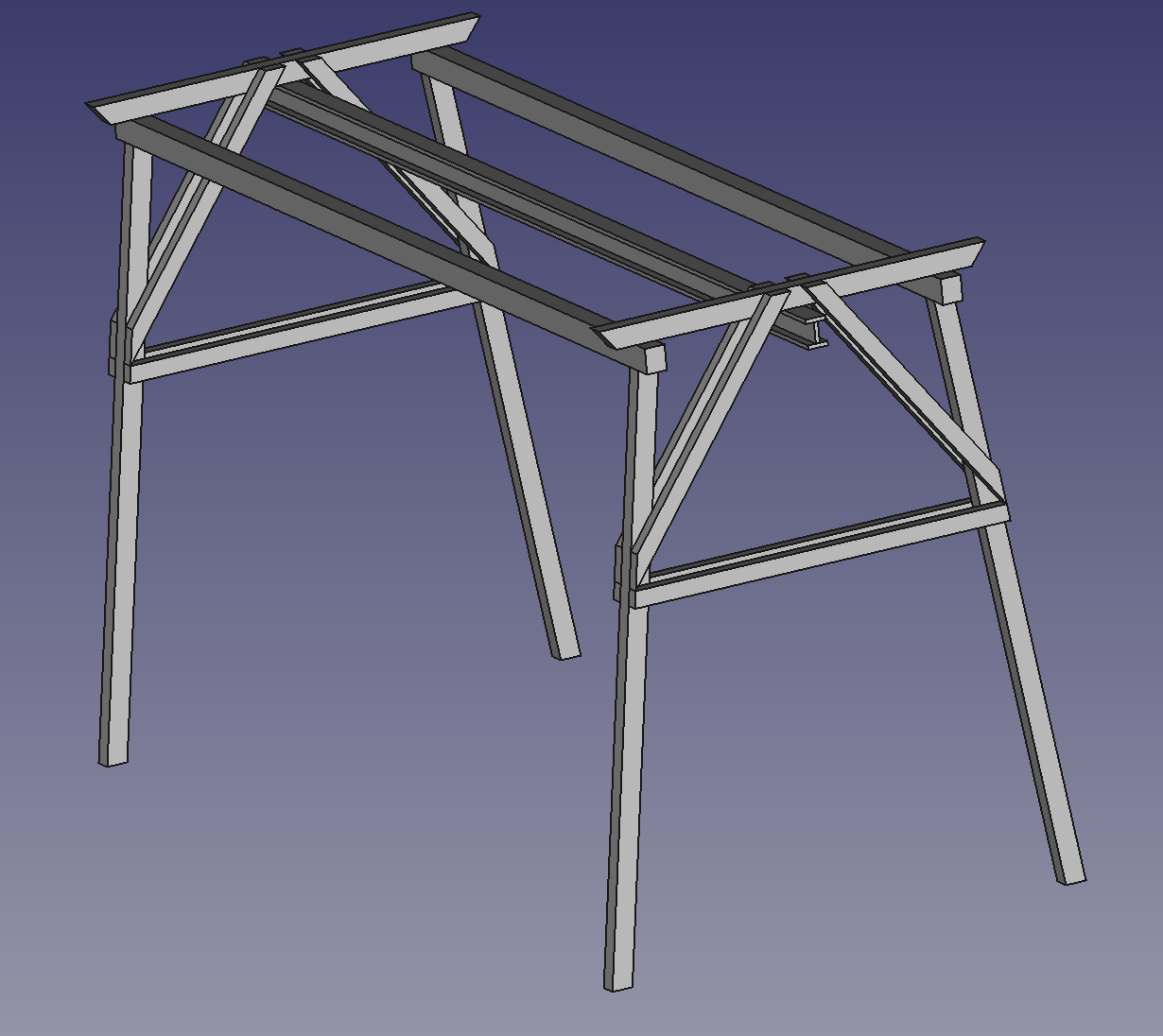

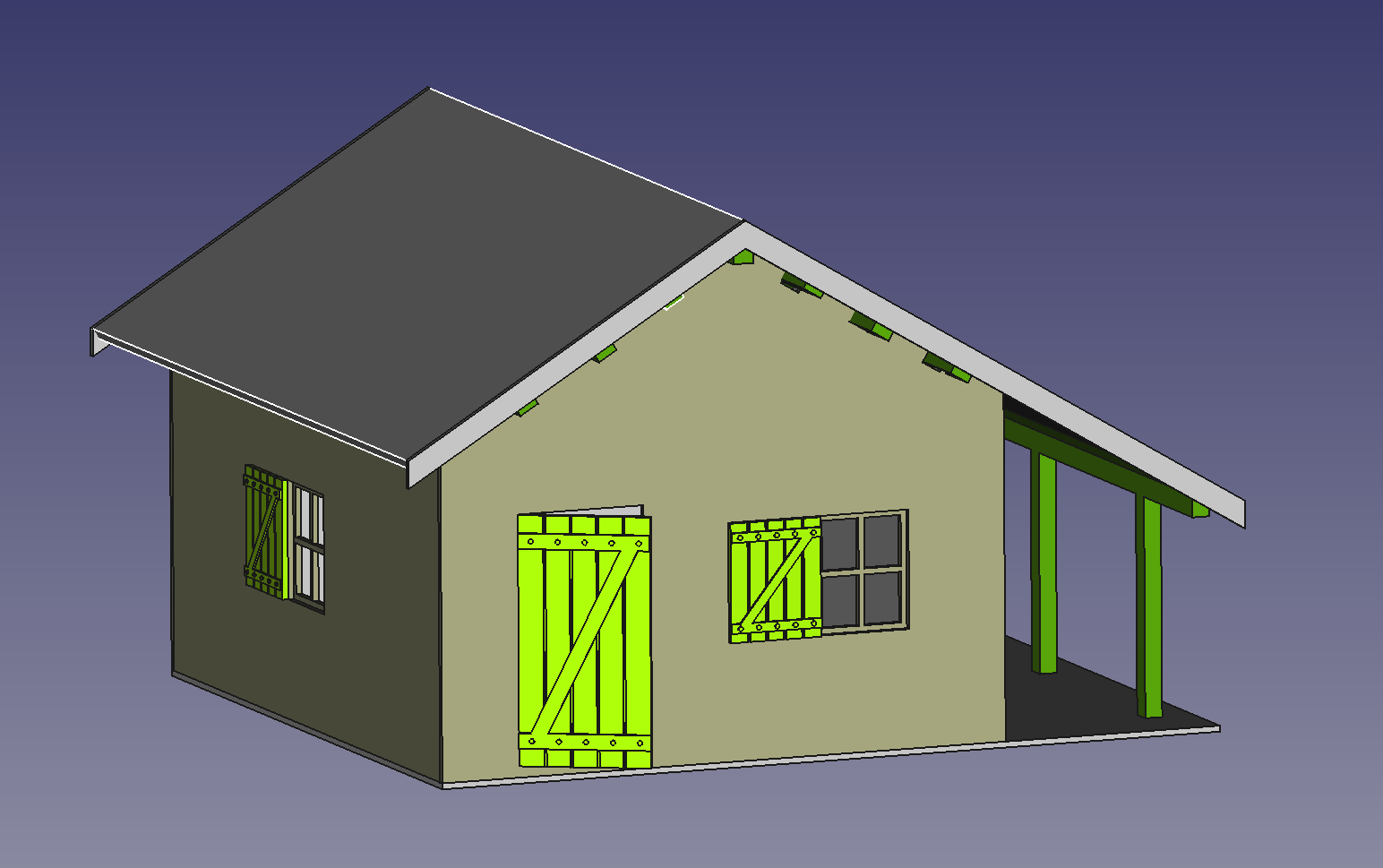

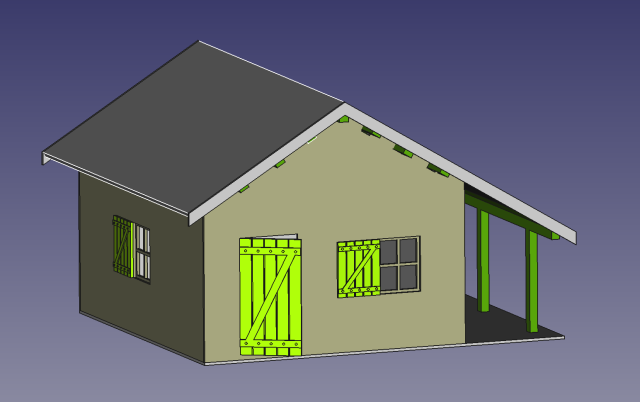

petite avancée dans le domaine de la gravure/découpe laser, j'ai fini de modéliser pour mon module en HO un petit portique et une petite cabane.

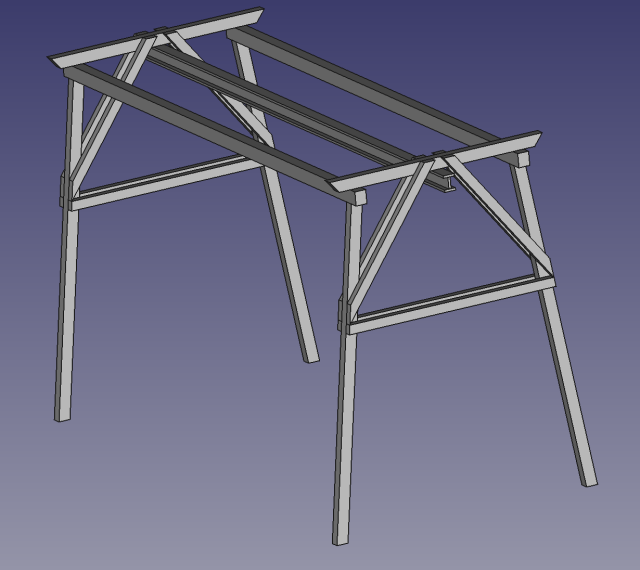

Le logiciel 3D me permet de controler les dimensions et ajustage des différentes pièces, avant decoupe.

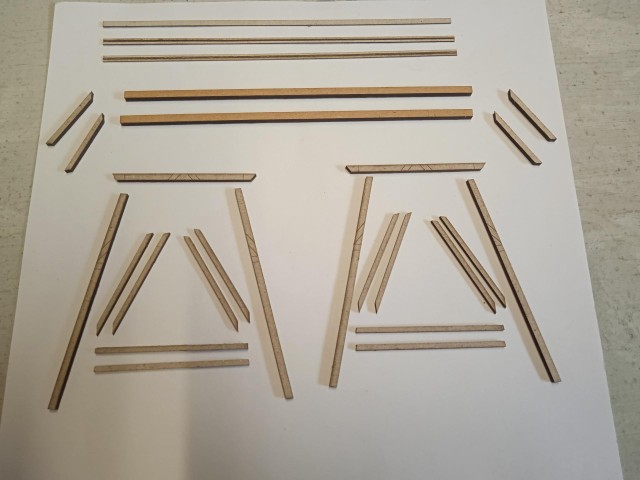

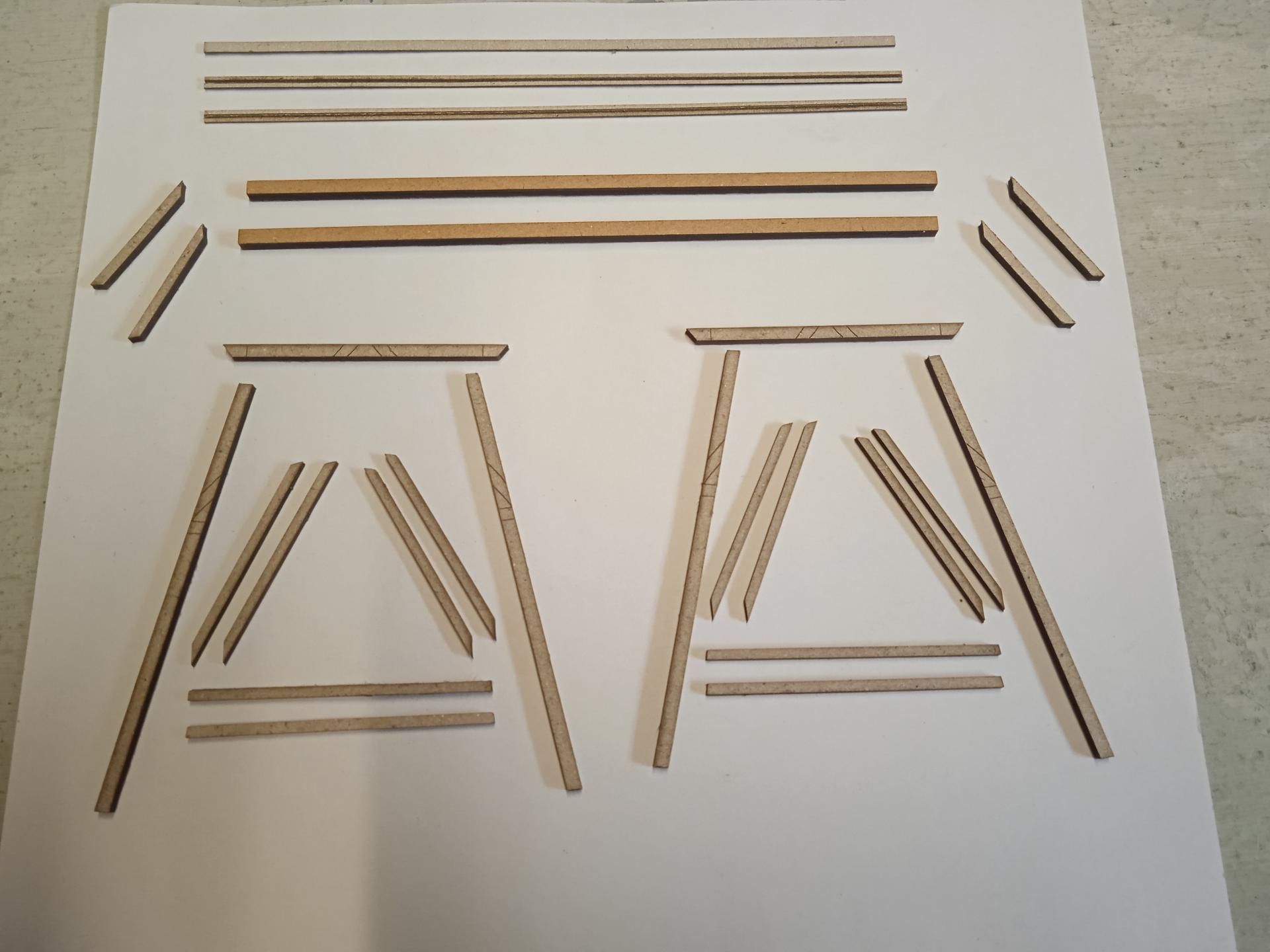

L'ensemble des pièces découpées dans du carton de différente épaisseur (0,5mm, 1mm, 2mm, 2,5mm).

Le rail du portique est fait avec 3 bandes de carton (en haut sur la photo), avec rainure sur 2 pour faciliter le collage ultérieur.

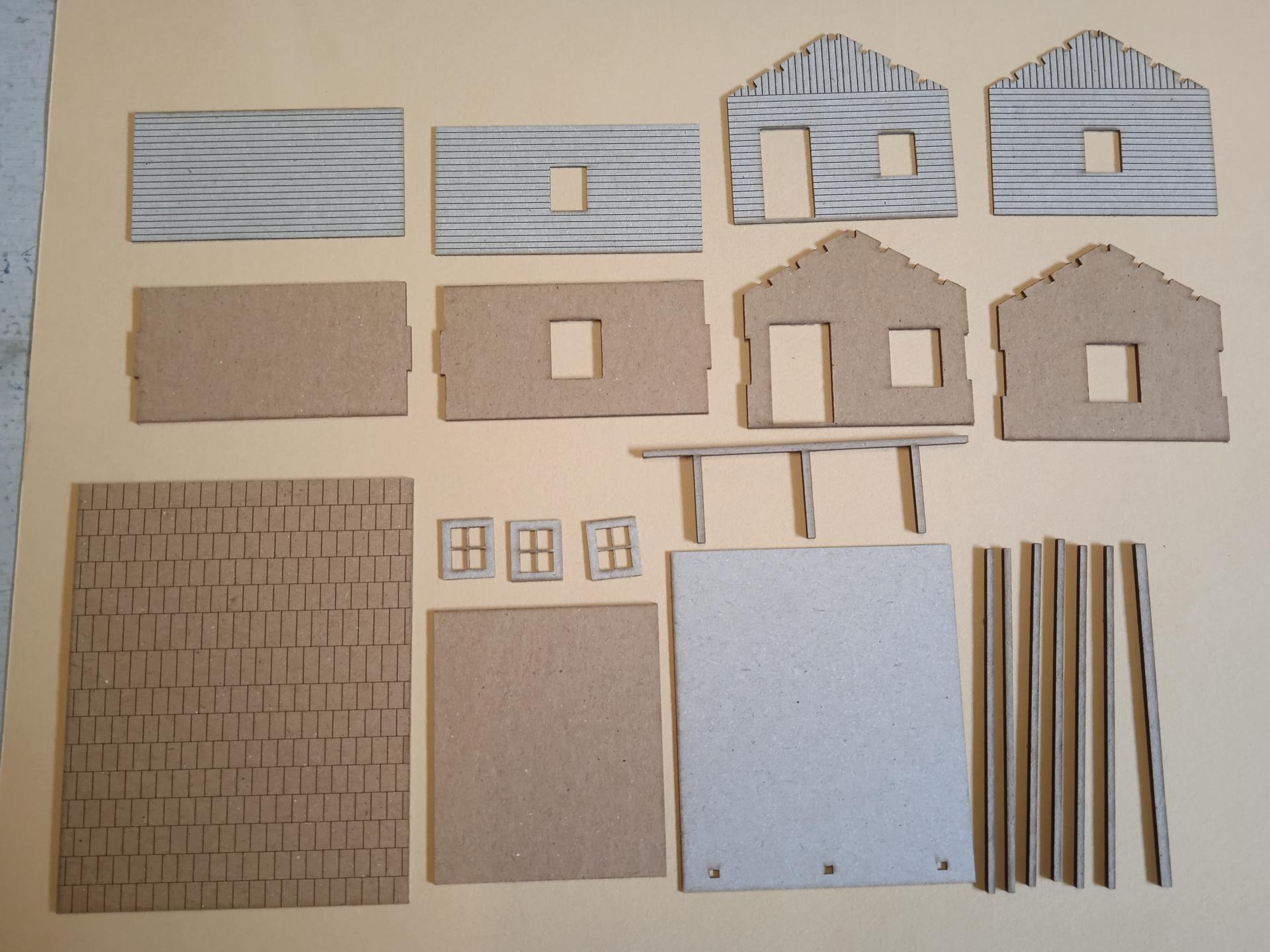

Les murs de la cabane sont en 1mm, avec une épaisseure de 0,5mm (gravée) collée dessus.

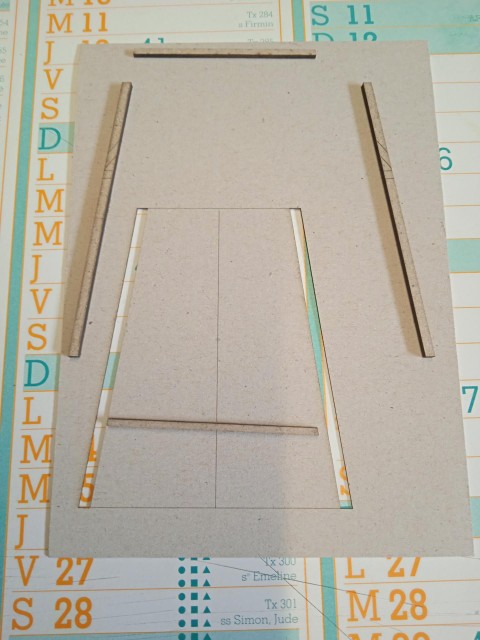

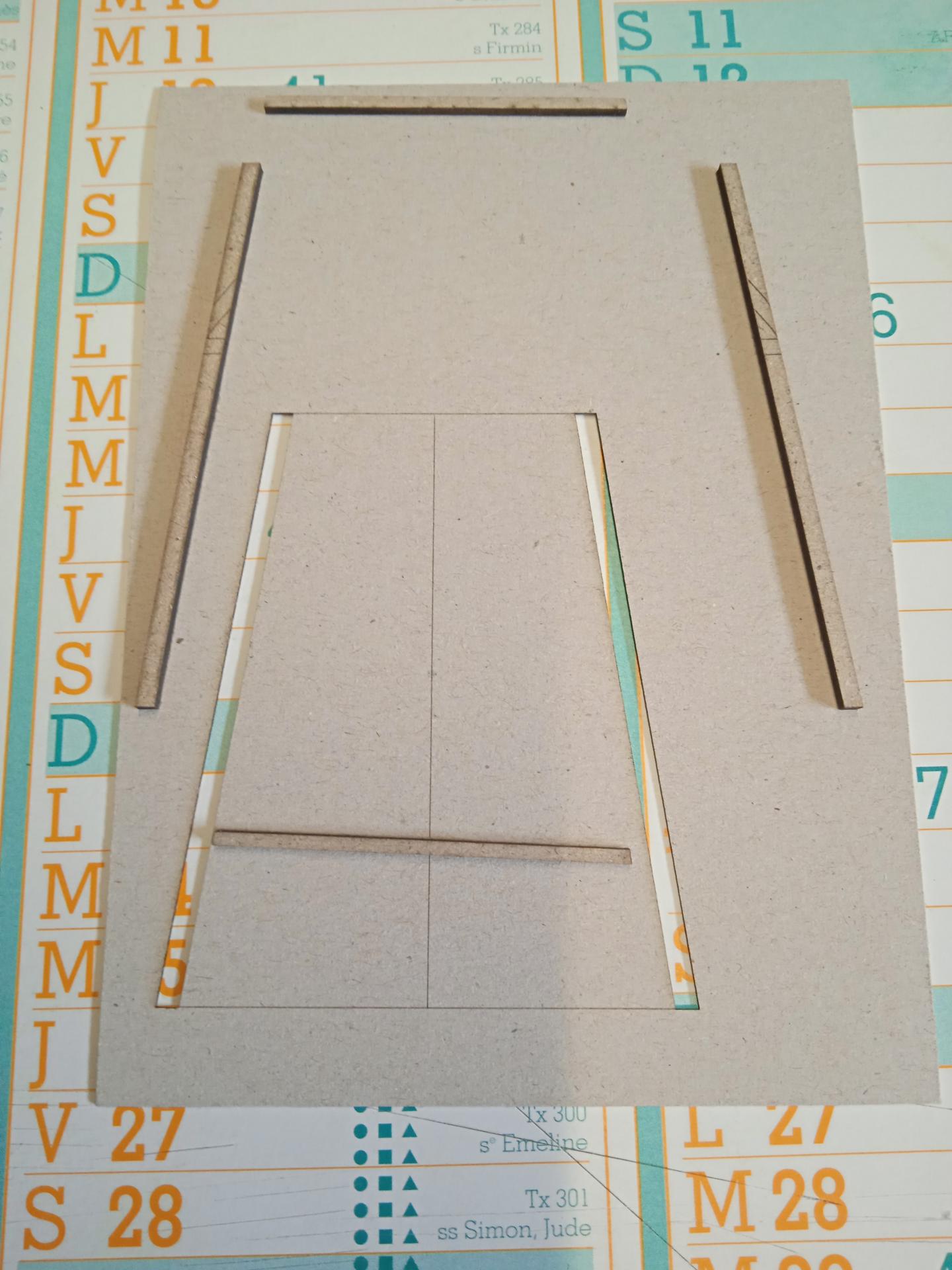

Je me suis servi d'un gabari pour faciliter le montage des montants. Je me sert également de la gravure pour tracer les repères pour le collage des renforts.
