Réseau modulaire multi normes

[PS907]

non, la voie était prévue d'être posée sur un CP de roulement sur le principe de ZEROVAL afin de mettre en place le dévers ( fil électrique ou cales sous CP roulement) > Voir zoom, ce qui rigidifie l'ensemble.(les modules ne font que 300mm de large)

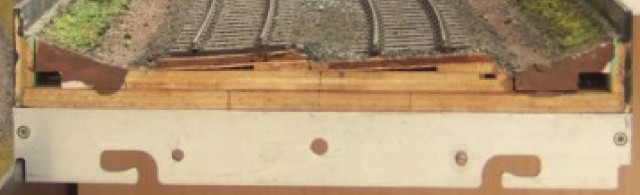

zoom

les interfaces Alu ( cornière usinée > positionnement,serrage et passage de câbles) contribuent aussi à la rigidité de l'ensemble lors du montage, ainsi que les décors.
Dans le doute suivant l'épaisseur du CP de roulement il est toujours possible de cloisonner comme sur les modules droits

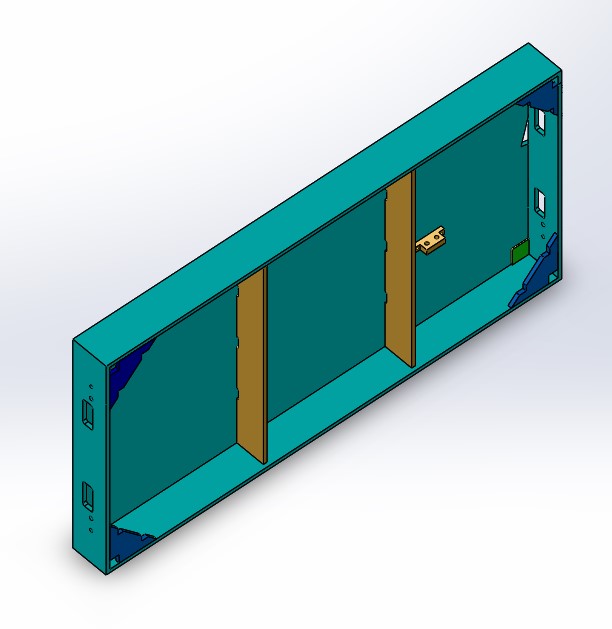

exemple de module droit (1220x610) avec interfaces classique :

cloisonnement module droit

module droit.jpg (39.03 Kio) Vu 2101 fois

Philippe
OUI, Nicolas ta mémoire est encore bonne.......

[cdz183]

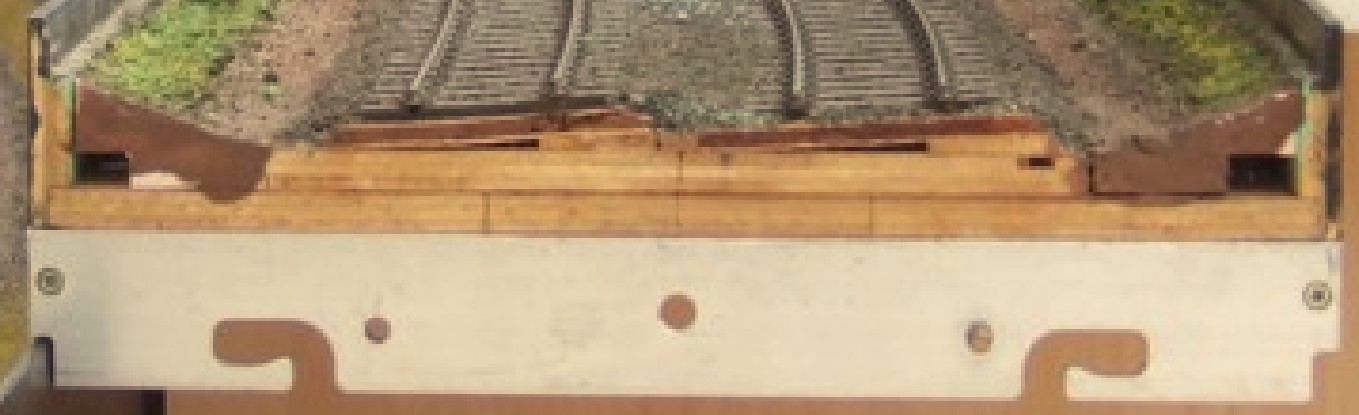

Non, la voie était prévue d'être posée sur un CP de roulement sur le principe de ZEROVAL afin de mettre en place le dévers ( fil électrique ou cales sous CP roulement) > Voir zoom, ce qui rigidifie l'ensemble.(les modules ne font que 300mm de large)

C'est l'avantage des grands rayons, on peut ramener l'entrevoie au strict minimum, ce qui est plus élégant et moins spatiophage !
Quant au dévers,

OUI, Nicolas ta mémoire est encore bonne.......

Note bien que lorsque ce ne sera plus le cas, il conviendra de changer rapidement de métier ...

[tacot_pépère]

Bon une fois de plus chez nos voisins ils arrivent parfaitement et depuis des années, Y'a qu'en France qu'on y arrive pas.
Bon c'est un poil plus gros mais comme quoi c'est faisable
