Conteneur citerne OCEM 2500 L "MiMo"

[GUTELLE]

Bonsoir
Proposition pour le dôme
Dans la mesure où le diamètre du tube vertical représentant le dôme est compatible avec une cote de mèche à bois, il est beaucoup plus simple de percer la cuve et d'emboîter le tube de dôme, sa base venant reposer au fond à l'intérieur de la cuve. Cela évite de former l'arrondi de raccord.
Même s'il faut s'accommoder de quelques 1/10 de mm…

[cdz183]

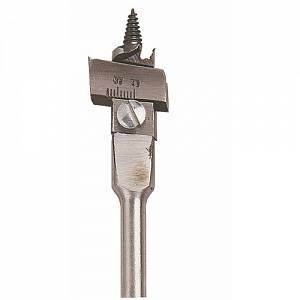

Remarque particulièrement pertinente : même si les mêches à bois 3 pointes n'existent (à ma connaissance) qu'en 16 et 18 mm, on peut utiliser une mêche à bois extensible, réglée à 17 mm …


… mais l'intérieur de la cuve est encombré par les bouchons et leurs disques de centrage/fixation !

[GUTELLE]

Aucun problème pour en trouver de 17 mm sur le net

[cdz183]

Sans doute, mais la philosophie du MiMo étant de faire avec les moyens du bord et les GSB de proximité …

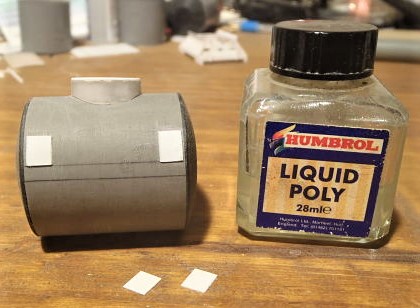

Bon, attaquons les dispositifs d'élingage. Les plaques support de 5,5 x 7 mm sont découpées dans du plasticarte de 0,25 mm et fixés à la colle à maquette sur la cuve après traçage soigneux

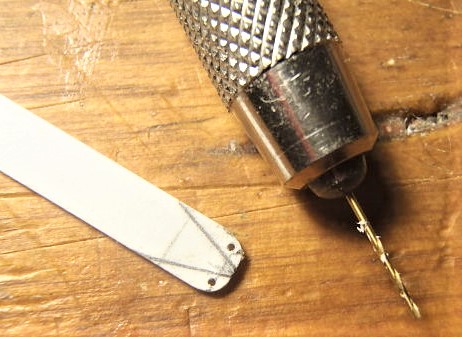

Les fers plats, plus épais, seront taillés dans un profilé Evergreen de 0,75 x 4,8 mm (référence 138). Les angles extérieurs sont arrondis à la lime à ongle cartonnée et les trous de passage des anneaux sont percés au porte-foret à main au diamètre de 0,55 mm avant découpe à la règle et l'X-Acto

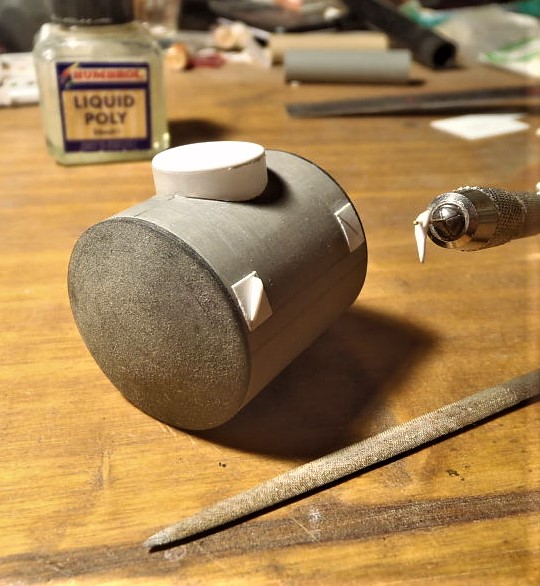

la base est ensuite légèrement arrondie à la lime demi-ronde en immobilisant la pièce avec le porte-foret, puis collée en place.


[cdz183]

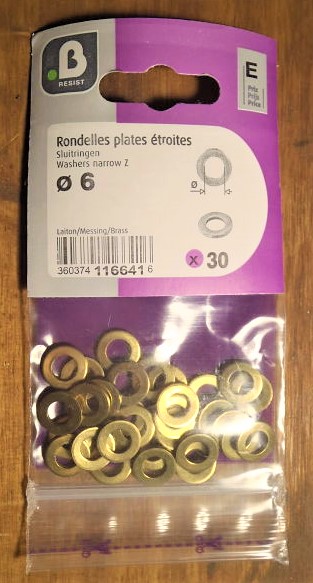

Le dôme est complété par une rondelle laiton de 10 mm de diamètre …

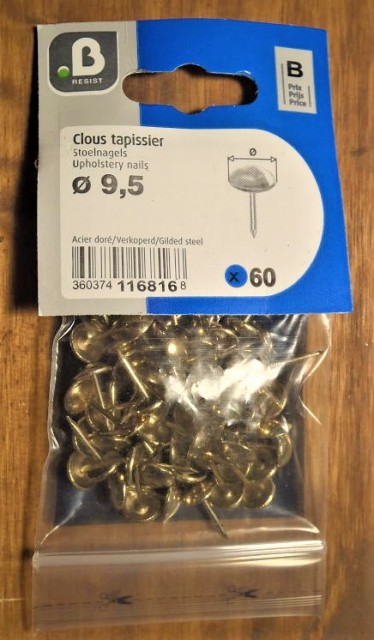

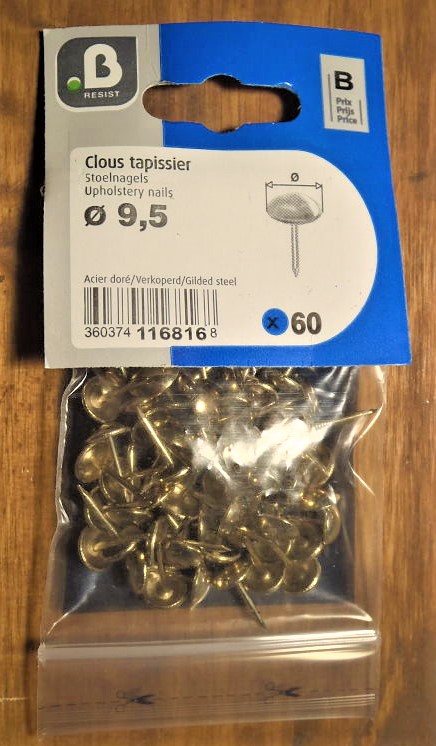

... et le couvercle figuré par un clou de tapissier de 9,5 mm, le tout collé à la cyano

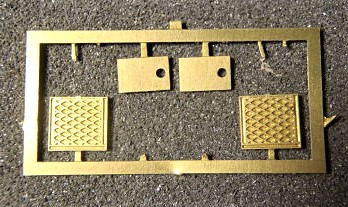

Les grilles porte-étiquette sont tirées d'une plaque de photogravure Haxo-Modèle et collées à la cyano au dessus des arceaux de protection des vannes.

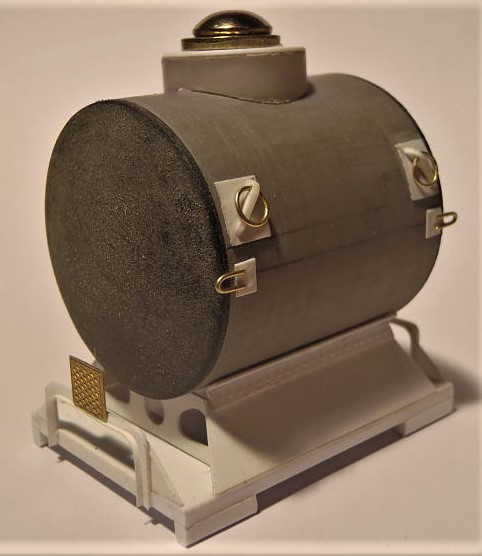

Les anneaux d'élingage en fil de laiton 4/10 sont formés autour de la queue d'un foret, coupés et mis en place à la pince plate, tout comme les épingles horizontales.


[Eiffel]

C'est super Nicolas, un bon coup de peinture et ça va le faire!
Juste une remarque, les anneaux d'élingage mériteraient d'être moins gros, non?

[stratus]

Les grilles porte-étiquette sont tirées d'une plaque de photogravure Haxo-Modèle et collées à la cyano au dessus des arceaux de protection des vannes.

Si tu n'as pas ça dans ta boite à brol, tu sors peut-être du MiMo ?

[cdz183]

C'est assez hallucinant …
Comme ce fil roupillait, j'y flanque un truc complètement déconnant (le clou de tapissier en guise de couvercle) et les 2 remarques que j'obtiens en retour portent sur la taille des anneaux d'élingage et les grilles porte-étiquette !

[GBEA]

Bonjour,

Très beau travail que je suis avec intérêt depuis le début.
Coupez-vous le clou ou vous le plantez dans le dôme ?

Merci

Frédéric

[Eiffel]

Qu'y a-t-il donc d'hallucinant?
Je te suis depuis le début avec intérêt, et hormis le pourquoi du non collage des bouchons, je n'ai pas trouvé matière à intervenir, c'est tout.
Perso je ne suis pas trop partisan des commentaires qui n'apportent rien à l'affaire.
De plus j'apprécie grandement ta démarche de pédagogie du mimo à travers des exemples concrets.
Simplement là, je m'interroge sur la taille des anneaux qui me paraissent surdimensionnés par rapport aux photos que tu as posté au début de ce fil, c'est tout. Et il n'y a pas une once de dénigrement de ma part, c'est juste une remarque que j'estime constructive et qui plus est, le détail est facilement corrigeable.
