Francisation V20 Biller-Bahn

[Pacific231]

Avec les modifications d'attaches

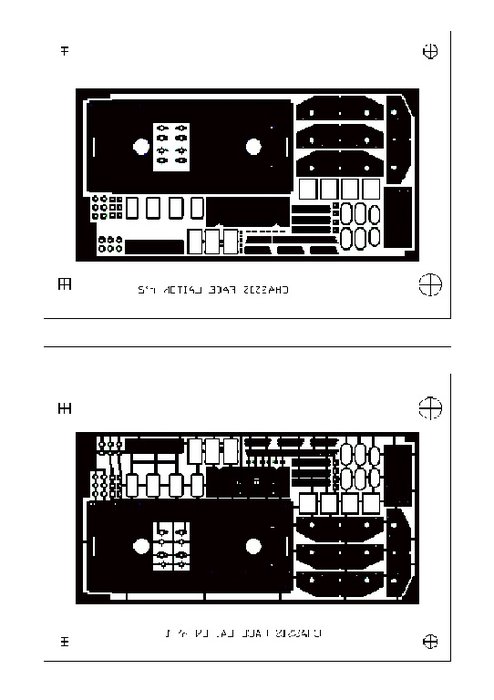

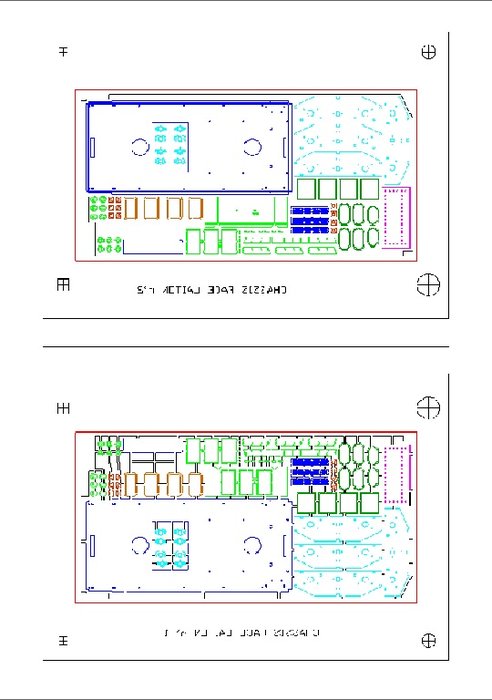

CHASSIS

CHASSIS

[Pacific231]

La suite

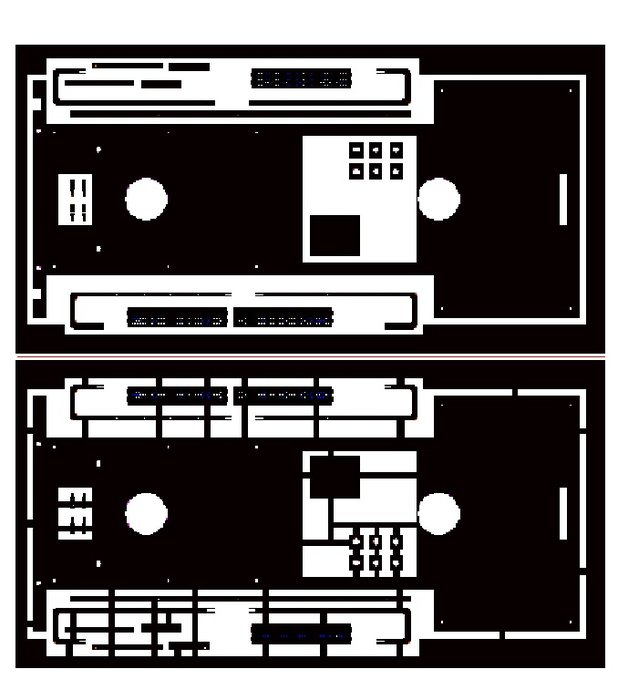

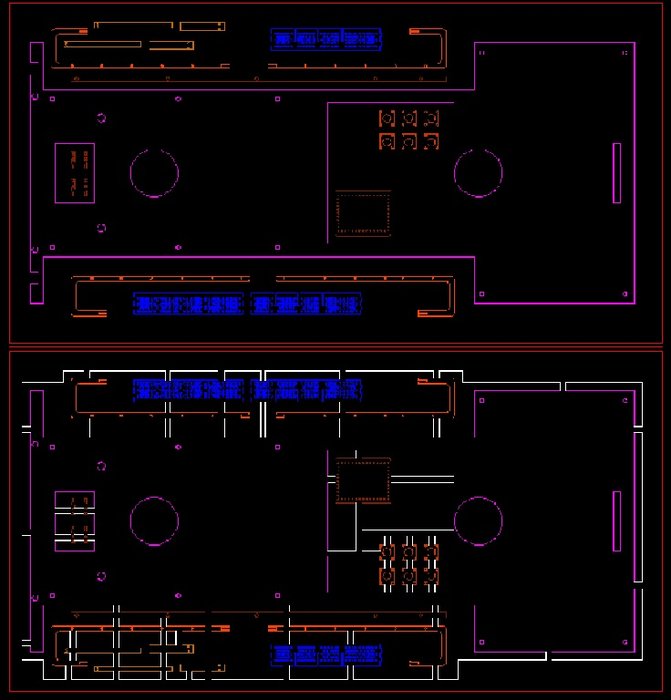

PLATELAGE

PLATELAGE

[Jc94]

Est ce qu'il ne serait pas mieux de commencer, c'est que je ferai quand j'aurai ce labo à la fin du mois, par 3 morceaux de 3 cm par 3cm.
Et de voir comment va réagir toutes ces étapes...
Pas les trois morceaux en même temps, mais l'un derrière l'autre, permettant de jouer sur les réglages de chaque étape !

[mimiche77]

Je pense les insoler 1'30" dans le persulfate (machine de Micro Modèles).
A suivre

Si tu trempes ta machine à insoler dans le persulfate tu vas avoir quelques "menus" ennuis...
Plus sérieusement, je pense que 1'30 ce n'est pas assez (perso c'est 2'30 avec des tubes qui ont pas mal d'heures de vol) mais peut être qu'avec des tubes neuf ...
Tes essais t'en diront plus.

[Pacific231]

J'aurais peut-être du me relire une fois de plus....

Mais comme l'a suggéré Jc, je vais d'abord faire des essais sur les petits morceaux de laiton que Micro-modèles a joints à la machine. J'ai dessiné des grilles de protection pour un fourgon Dd et des supports de feux pour ce même fourgon.
Je commencerai à 2 mn, les tubes de l'insoleuse sont neufs et j'ai mis de l'alu froissé au fond de l'appareil.
De plus, j'ai vu une astuce (de Prof je crois) : insoler moitié du temps, déplacer le typon d'une demi-largeur d'entre deux tubes et à nouveau moitié du temps, et ce, pour chaque face pour que le rayonnement soit bien réparti.

A suivre

[xian86]

Un fil bien intéressant. Bravo et bon courage.

[Pacific231]

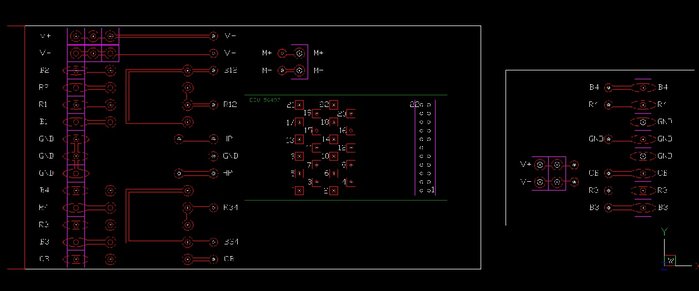

Suite des typons : ceux des platines de circuits imprimés

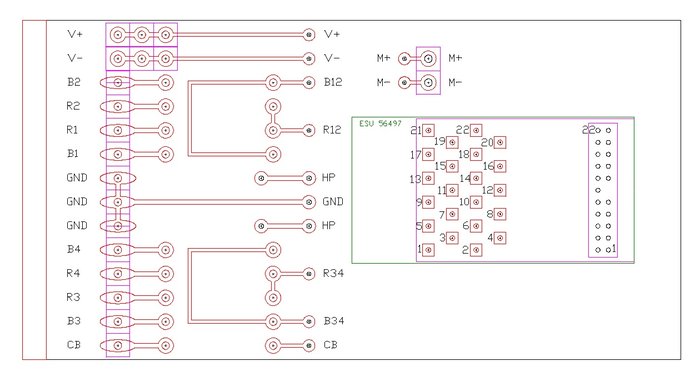

Platine principale extrémité 1

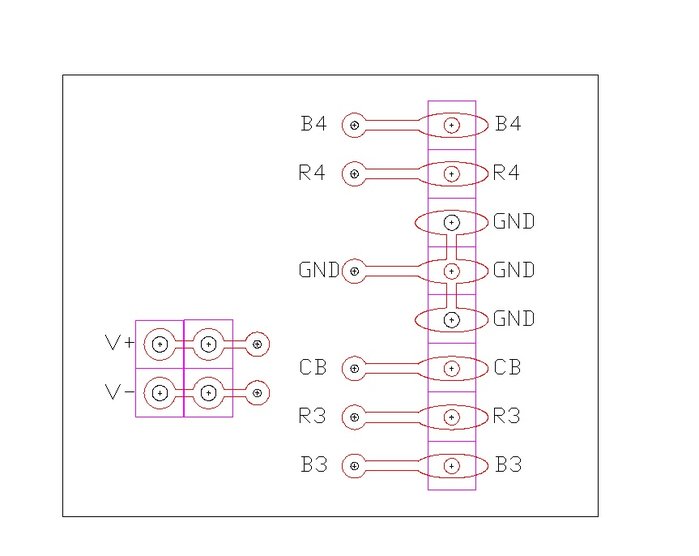

Platine extrémité 2

Les représentation en violet sont les connecteurs pour rendre mobiles les platines.
La platine ESU 56497 n'est là que pour préparer les fils de liaison (c'est le décodeur LOKSOUND V4 pluX22)

A suivre

[Pacific231]

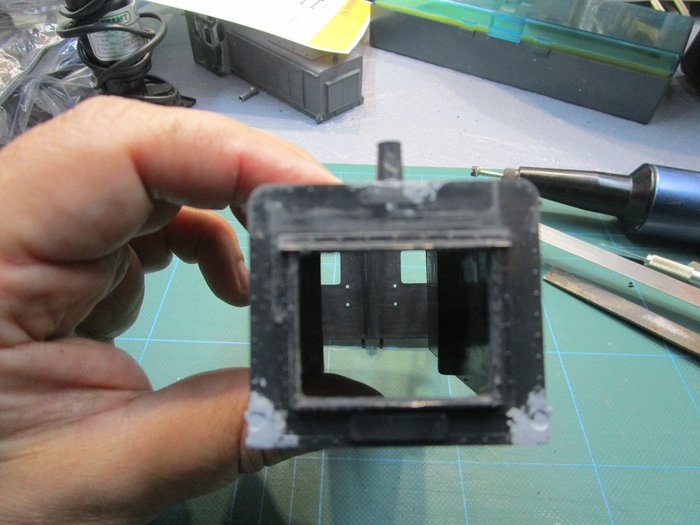

Petite avancée de la soirée : suppression des 6 feux "allemands" à remplacer ultérieurement par 4 Marschall fonctionnels bicolores et de la grille de calandre qui sera remplacée par des lamelles photogravées en position de semi-ouverture pour laisser passer le son du HP (fixé derrière verticalement)

Il y a encore du mastiquage et du ponçage à faire...

Et des progrès en photographie

A suivre

[Pacific231]

Très petite avancée de la journée : modification du labo d'insolation de Micro Modèles (interrupteur et alu froissé pour améliorer l'insolation).

Y DE 20002 (42).JPG

[marcou 33]

bonsoir a tous ,bonjour georges...tres beau travail de dessin..bon courage pour la suite..
bien a toi marcou........
