Une gare d'échange PLM / CFD (O - Om)

[FRISCO]

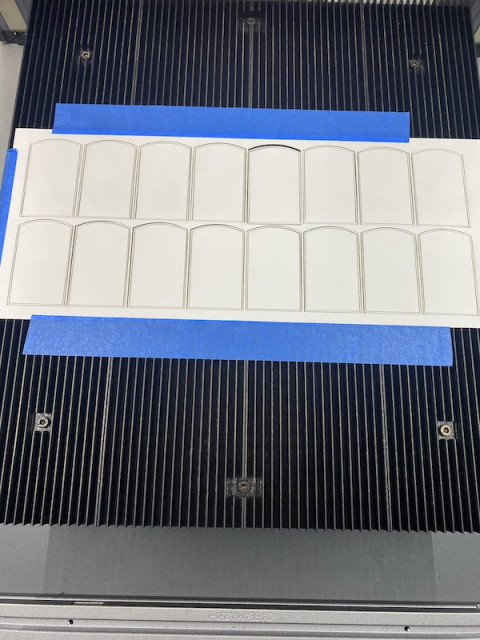

Par la suite, après avoir échangé avec Daniel RUAS qui me l’a suggéré (et que je remercie), j’ai simplifié le processus avec un seul trait de coupe et des pièces tenues par de tous petits ronds de 0,1 mm. Ainsi, il n’y a plus de dégrappage à réaliser, les pièces se séparant d’elles-mêmes.

[FRISCO]

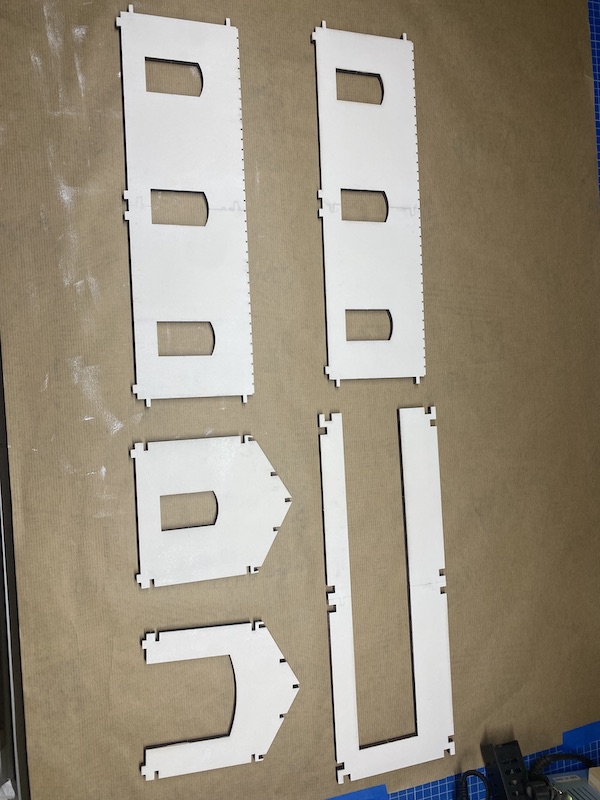

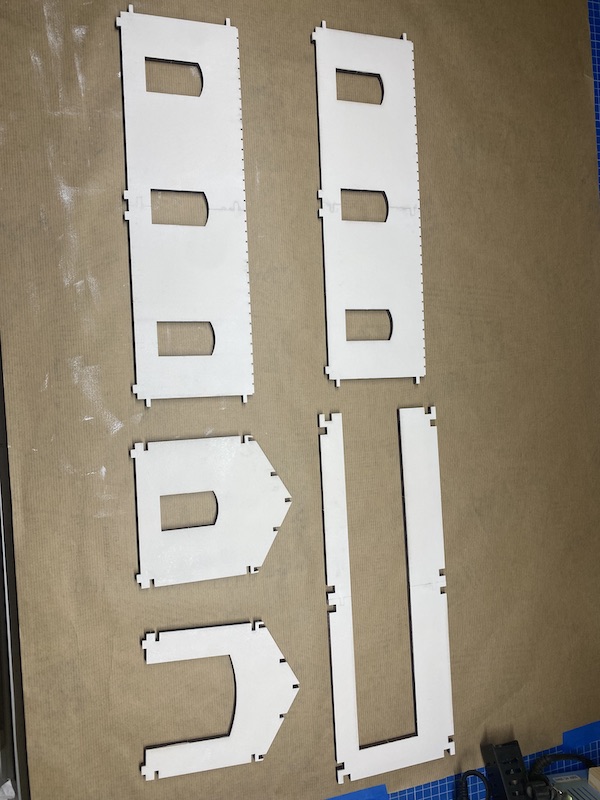

Et, après quelques temps de découpe, on obtient les différentes pièces qu’il va maintenant falloir assembler.

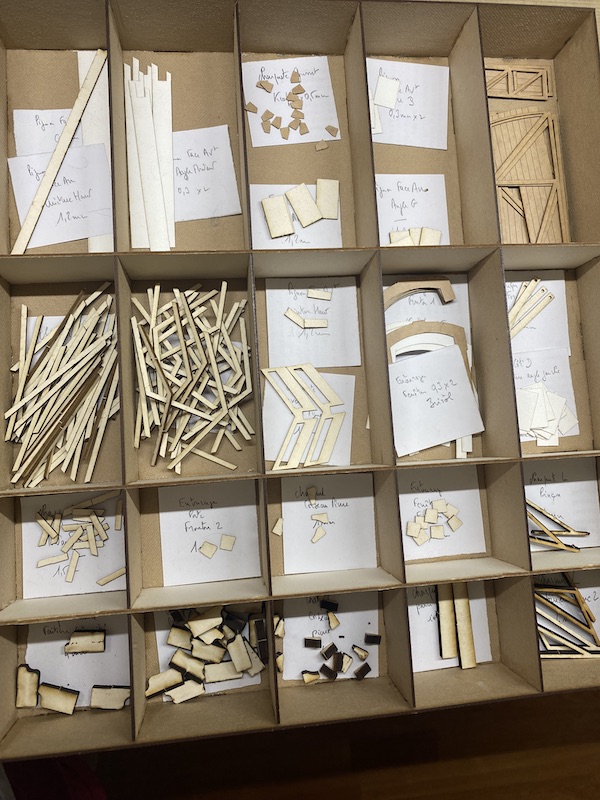

Pour les plus petites d’entre elles, un minimum de méthode est nécessaire pour s’y retrouver.

[FRISCO]

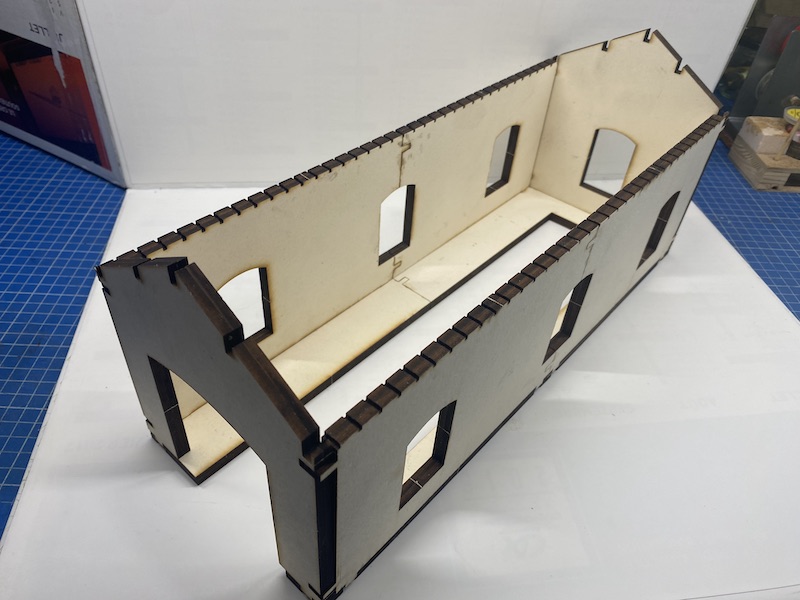

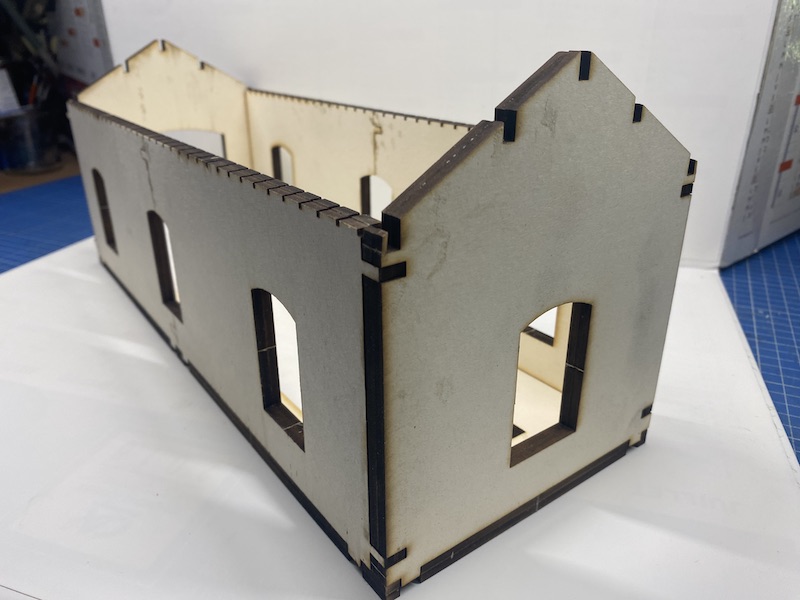

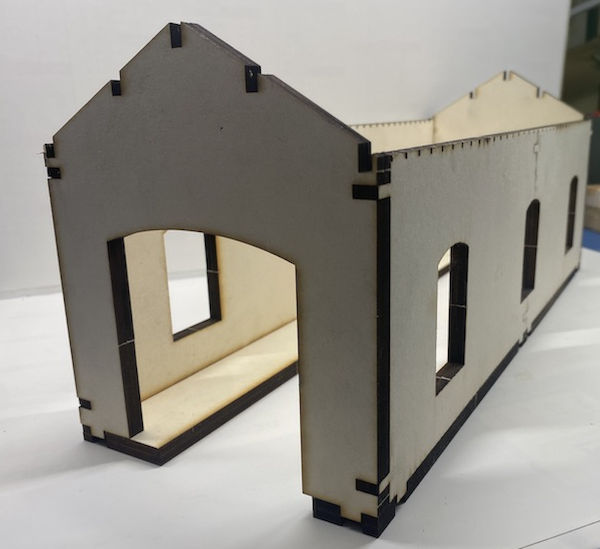

Premier montage à blanc pour juger de l’effet produit.

Capture d’écran 2023-09-19 à 10.04.20.png (419.33 Kio) Vu 1709 fois

[pelican]

Vivement la suite

[ffayolle]

Quel machine de découpe laser utilises-tu pour découper ce CTP peuplier de 3mm (à me tromper)?

[yannPk19]

Super François.
Comme d’habitude tu ne fais pas semblant quand tu t’y mets.

Y

[FRISCO]

Bonsoir Fabrice,

Machine : Snapmaker 2,0 A350, équipée d'un module laser 10 W.
CTP : en fait, il s'agit de carton-bois d'épaisseur 4 mm, doublé pour obtenir les 8 mm souhaités pour les murs de cette remise.

Merci Yann, pour tes appréciations, et tu as raison : je devrais m'y mettre plus souvent !!

[FRISCO]

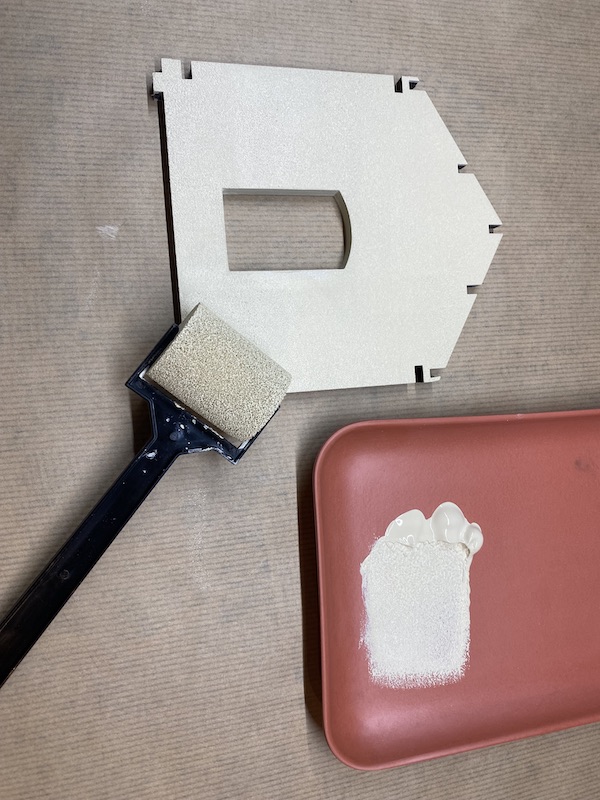

Début de la construction avec la pose au rouleau d’une couche de Gesso pour préparer les surfaces en vue de la peinture.

[FRISCO]

Après mise en peinture à l’acrylique, poursuite de la construction avec l’installation des entourages de fenêtres, des ceintures en pierre haut et bas, après les avoir gravés.

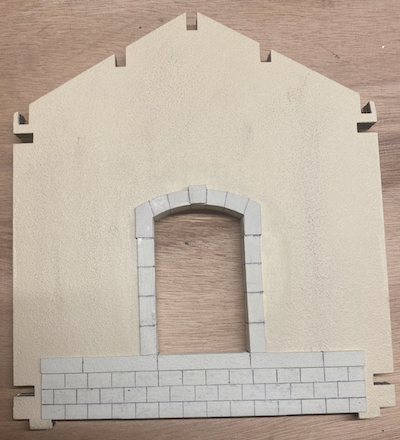

D’abord sur les pignons :

Capture d’écran 2023-09-19 à 10.12.51.png (296.76 Kio) Vu 1521 fois

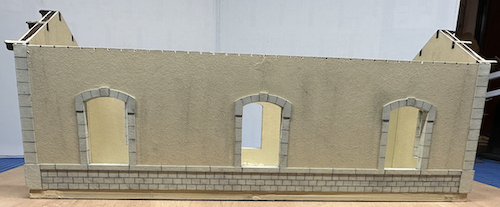

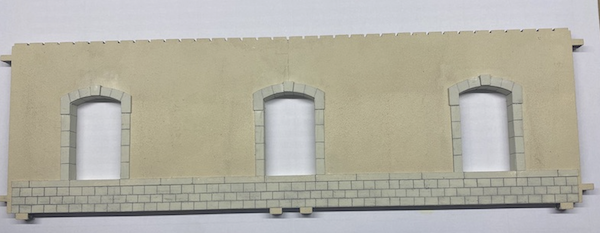

Puis sur les faces :

Capture d’écran 2023-09-19 à 10.14.38.png (218.43 Kio) Vu 1521 fois

[FRISCO]

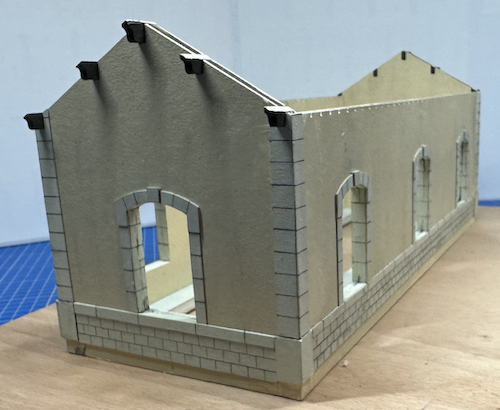

Assemblage du bâtiment.

Capture d’écran 2023-09-19 à 10.17.30.png (439.82 Kio) Vu 1459 fois

Capture d’écran 2023-09-19 à 10.20.43.png (360.23 Kio) Vu 1459 fois

Capture d’écran 2023-09-19 à 10.21.54.png (192.25 Kio) Vu 1459 fois
