PORTIQUE DE MANUTENTION NORD 10 T

[Eiffel]

J'ai trouvé par hasard une photo sympa du portique Nord.
Alors je ne résiste pas au plaisir de déterrer ce fil pour l'y ajouter.

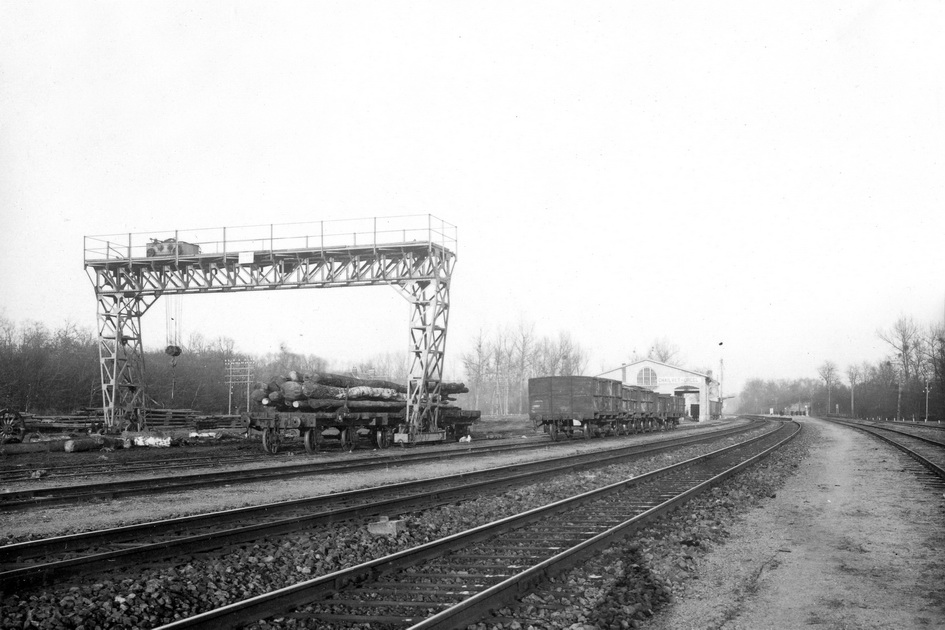

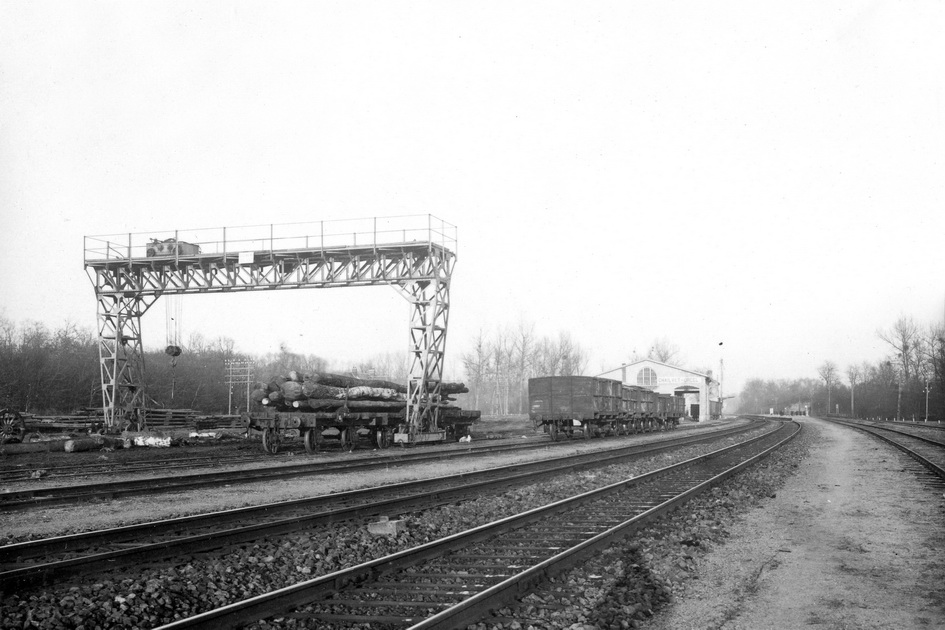

Le portique de Chailvet-Urcel (ligne Paris / Laon) dans les années 20.

[ffayolle]

Lovely...

[cdz183]

Merci +++, Fred !
Ce portique Nord est vraiment aérien . Bien plus que ne l'est ma (pâle) reproduction …

[Eiffel]

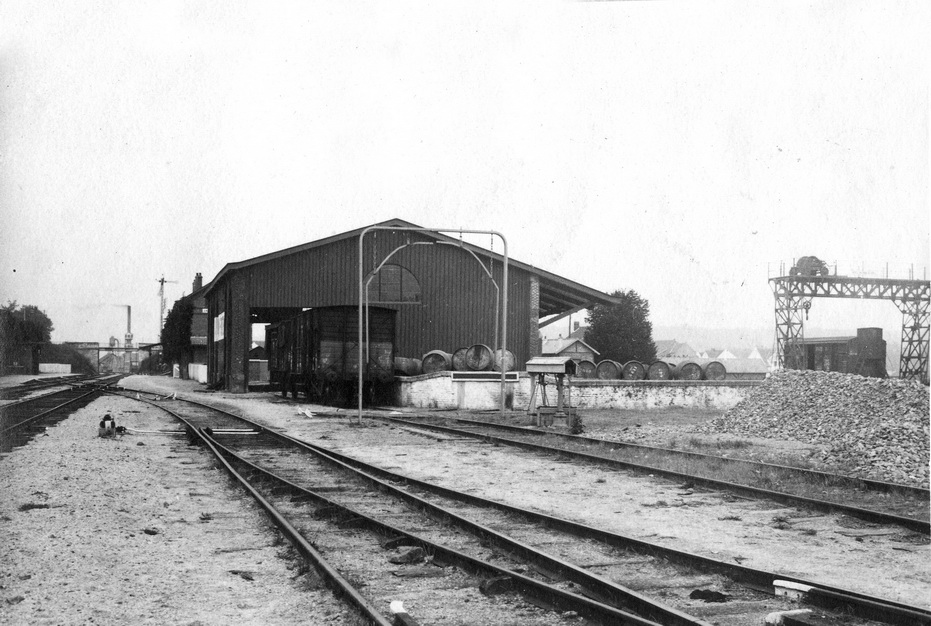

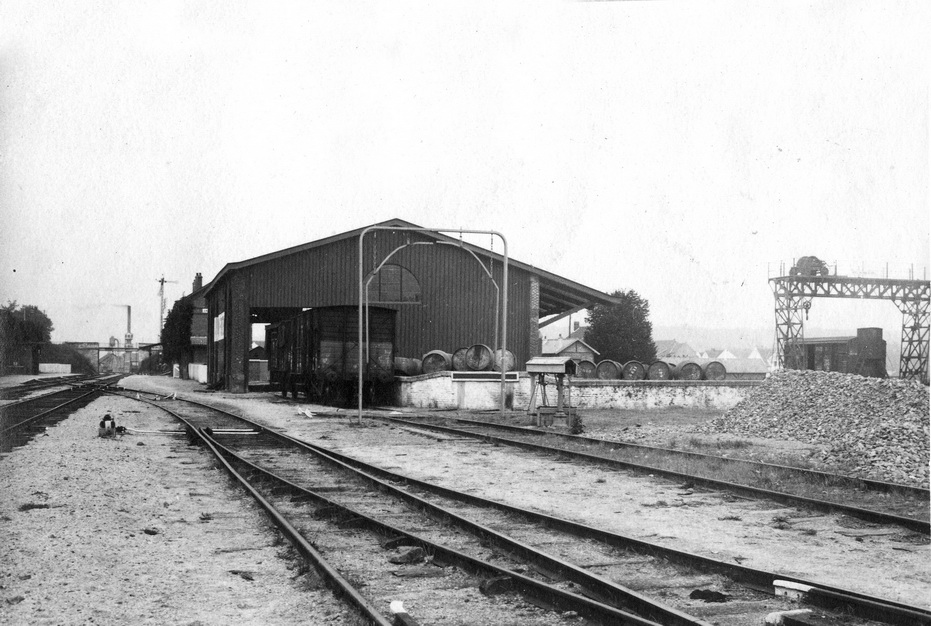

Allez, parce que c'est toi, une autre photo prise en gare d'Ambleny.
Moins belle que l'autre, dommage.

[Shamokin1Decapod]

Bonjour,

Ce produit suscitera peut-être quelques nouvelles initiatives de construction de pont roulant. La poutre fait en effet 325 x 25 mm alors que cdz183 indiquait 325 x 23 mm sur le plan Loco Revue. Et il y a 12 travées au lieu de 14. Mais l'avantage par rapport au profilé Plastruc, c'est que les renforts verticaux sont déjà présents.

Avec une demi-poutre, vous pouvez reproduire la poutre principale et la structure adjacente sous les plates-formes.

https://www.ebay.fr/itm/Gittertrager-25 ... SwWk1eD4ny

Cordialement
David

[François D]

Merci +++, Fred !
Ce portique Nord est vraiment aérien . Bien plus que ne l'est ma (pâle) reproduction …

Je ne vois pas en quoi tu pourrais rougir de ta "pâle" reproduction (c'est un oxymore) ??
Par contre, il semble que l’empattement du tien est moins important.

[cdz183]

Je ne vois pas en quoi tu pourrais rougir de ta "pâle" reproduction (c'est un oxymore) ??

Ben, comme indiqué sur le fil, parce que les treillis des 2 faces de ma poutre principale sont en opposition de phase, ce qui l"obscurcit" !

[François D]

Exact, j'avais oublié ce point là.

[ffayolle]

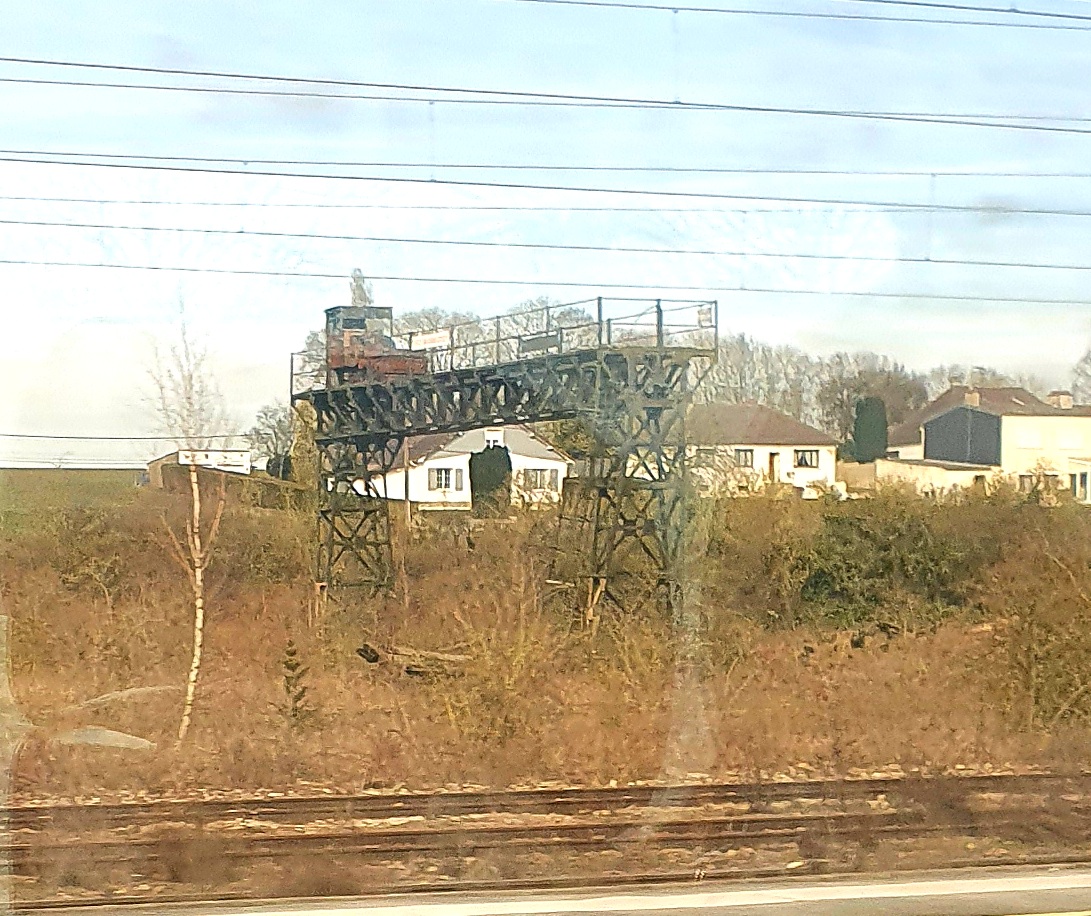

Un rescapé difficile à prendre en photographie

[PIERRE]

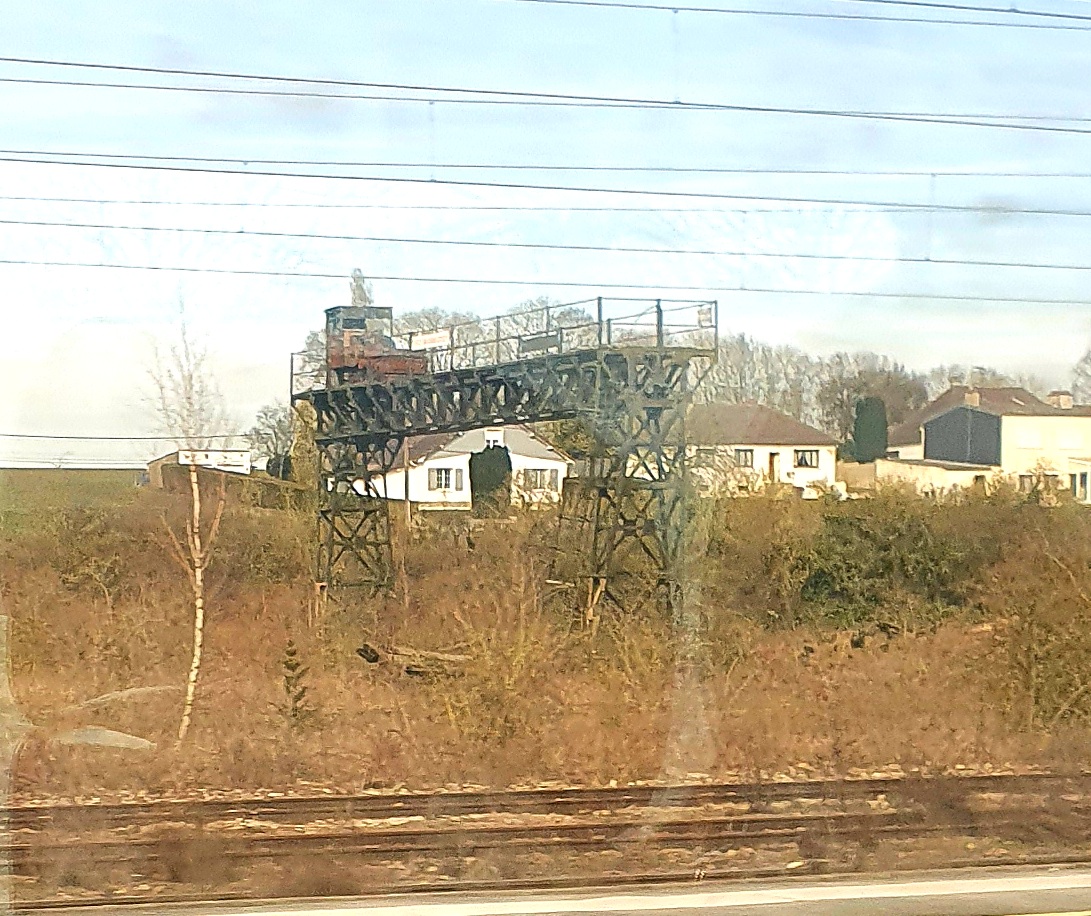

Un rescapé difficile à prendre en photographie

St Just ???
