Je me contenterais alors de la photo du signal peint
Tu as fais quoi ? HCl 30% pendant 30 minutes ?

Les pièces étant petites, j'ai utilisé un verre ce qui m'a permis de vérifier la réaction. 15mn ont été suffisantes mais j'avais déjà bien nettoyé mon modèle. Moins il y a de soudure, mieux c'est!!!

Je suis équipé de gants, d'une blouse en coton, d'un masque à charbon actif et de lunettes. Et j'ai fait cela dehors!!!

[BB16013]

Je suis équipé de gants, d'une blouse en coton, d'un masque à charbon actif et de lunettes. Et j'ai fait cela dehors!!!


[ffayolle]

Like this, it's better!!!


[ffayolle]

Bonjour,

Le voici donc le Cv 143


Il n'y a plus qu'à le placer dans un univers plausible. A suivre...

Rq: la luminosité des LED étant différente, j'ai utilisé une résistance de 1K5ohms pour le feu blanc et de 680ohms pour le feu violet (alimentation prévue sous 12V).

Fabrice

[ffayolle]

Bonsoir,

Après test, l'alimentation sera faite sous 5V en gardant les résistances déjà posées.

Les 2 plaques ont été refaites sur du papier photo. Le socle béton a été repris. Et si vous souhaitez faire partie de la Cv 143, de quoi pour vous :


Le Cv sera installé côté droit afin de protéger l'accès à la voie principale en direction de la gare de...

A suivre mais d'ici, Joyeuses Pâques

Fabrice

[Eiffel]

Heu Fabrice, j'ai comme un doute.
Les indications feu violet et feu blanc étant les seules à être portées par le signal, l'indication Nf (pour non franchissable) n'est pas nécessaire pour déterminer les conditions de franchissement en cas d'extinction du signal.
La plaque de repérage Cv 143 est donc suffisante.
Par contre, si tu implantes le mat à droite de la voie, il doit être munis d'une flêche indiquant que le signal s'adresse bien à cette voie .

[ffayolle]

Vu sur le Net


Quant à la position, il sera à gauche. Donc, indication complémentaire inutile.

[Eiffel]

Si tu crois tout ce qu'il y a sur le Net...

[cdz183]

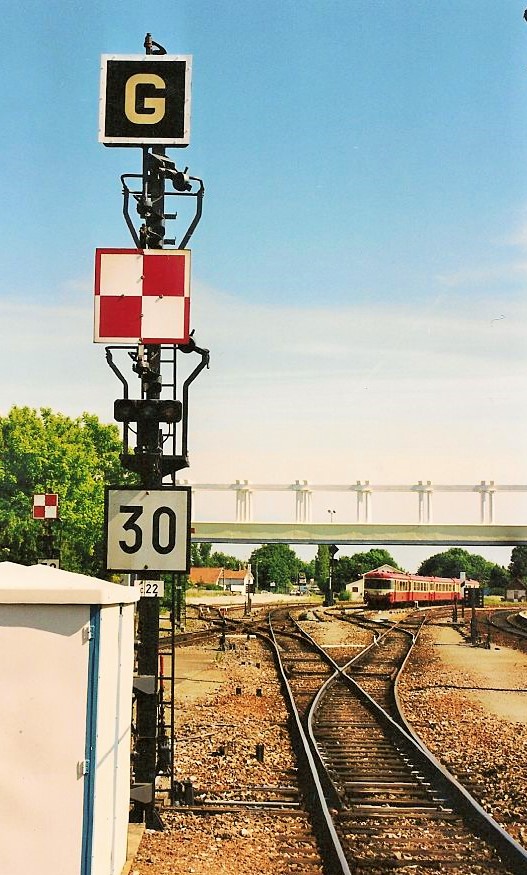

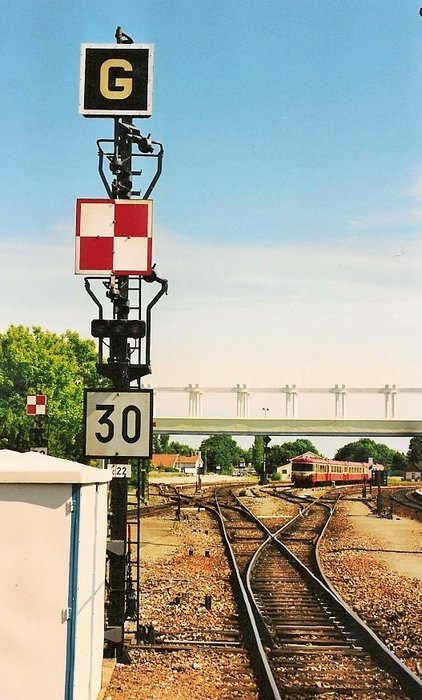

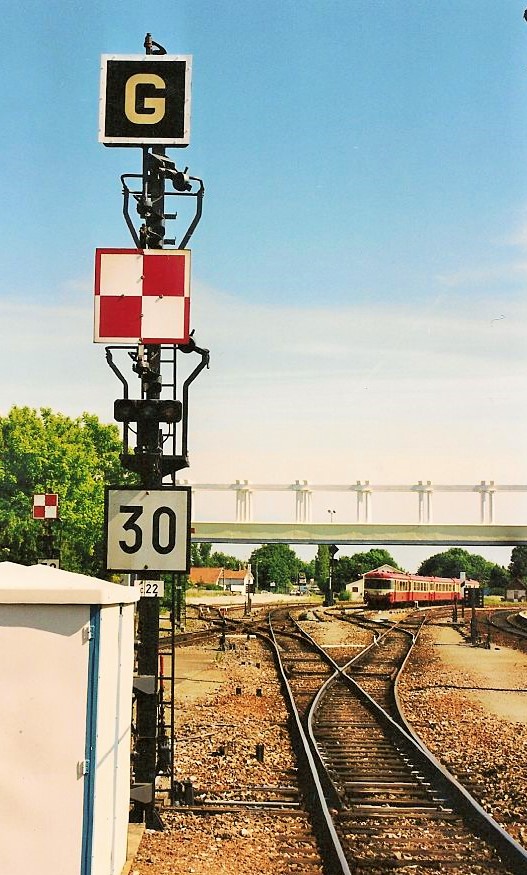

En matière de carré, je préfère plutôt ceci (Etaples-Le Touquet, direction Arras, juin 98)

[ffayolle]

Le mouvement d'une cible, une belle animation


Quant à la plaque Nf, même la documentation de montage est fait état!!!
