BB 4100/4600 en cours de modélisation.

[claude1]

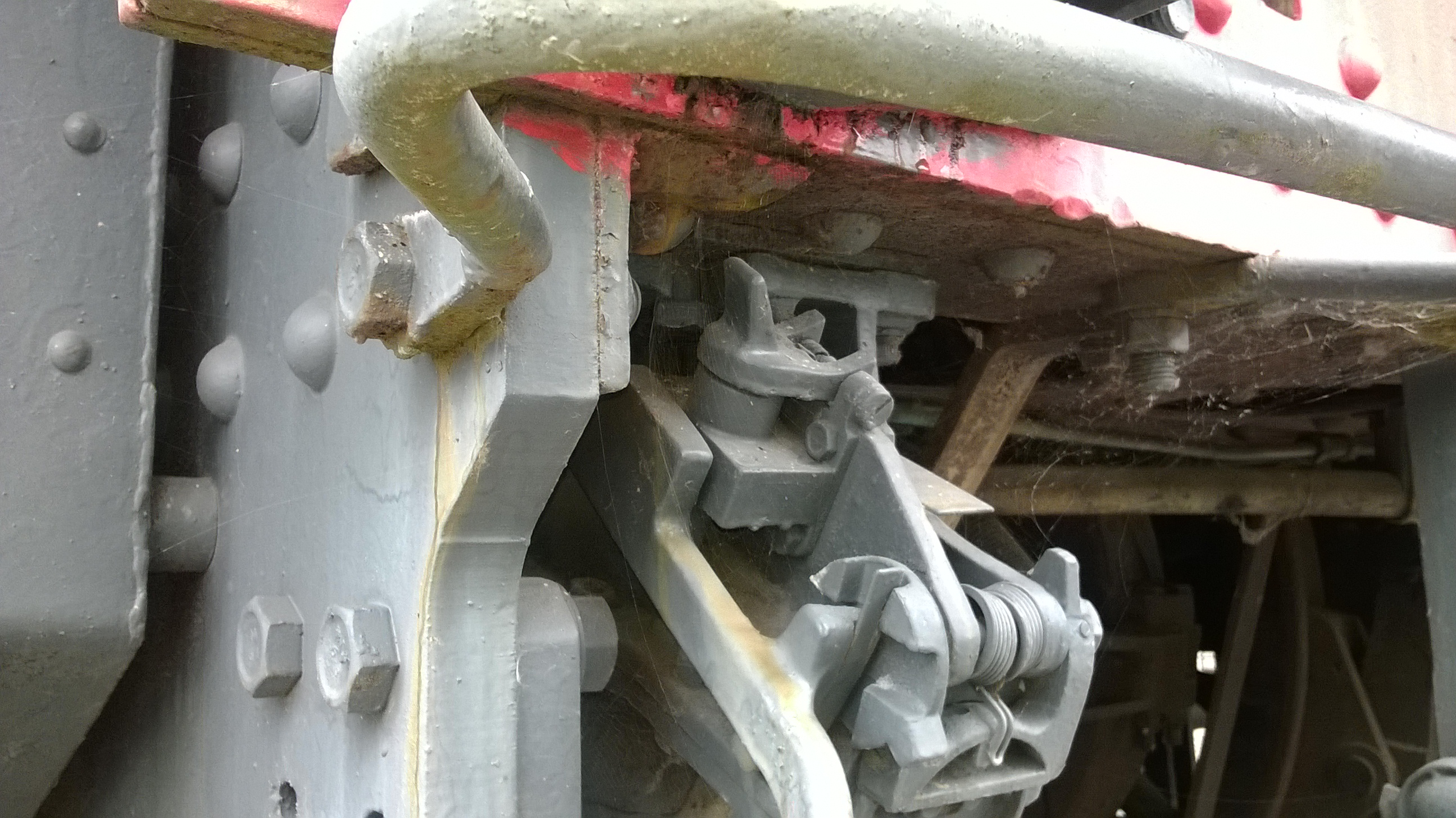

Suite photos

[François D]

Travail titanesque !

[diomedea]

Bonjour à tous,
Waouh, ça c'est de la photo!
Un grand merci à toi!
Si c'est la machine à laquelle je pense, il ne s'agit pas d'une 4100, mais de la 4240. Mais peu importe! les prises sont identiques!

Là je suis sur la ligne de toiture, et j'ai encore moins d'infos, alors je m'inspire des photos deTchoutchou30 du modèle de Th. Magrou...

[diomedea]

Bonjour à tous,
Retour sur cette machine!
Fort de toute la doc qu'on m'a donné sur le forum LR, j'ai beaucoup retravaillé la toiture.
J'ai remplacé les palettes des pantos, conforme au modèle MIDI.

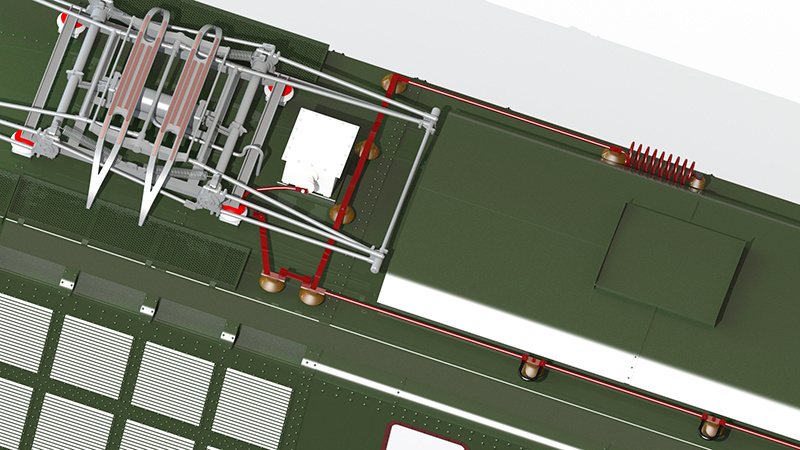

Notez la première version de la ligne de toiture inspirée du modèle Magrou.





Parmi la doc il y a, entre autre, les plan du panto et ceux des isolateurs, j'ai ainsi pu les modéliser dans leurs formes réelles!

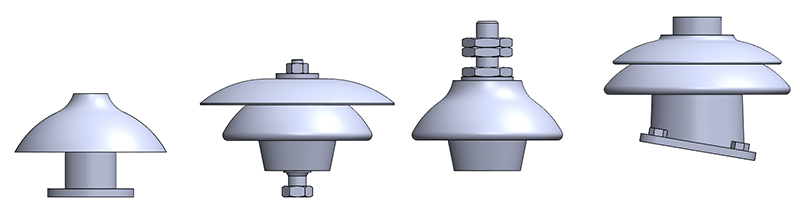

à gauche, celui que j'avais modélisé d'après mes plans, au centre les isolateur de la ligne de toiture avec et sans calotte de protection, et à droite un isolateur de panto.


Si quelqu'un est intéressé, je peux lui fournir les STL.

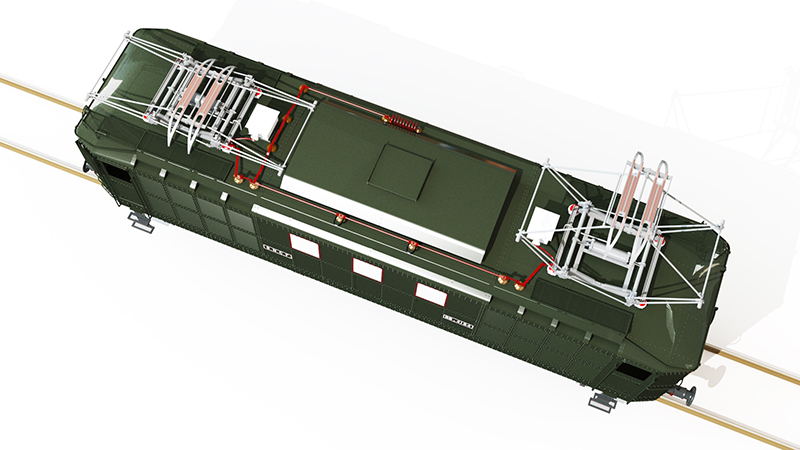

La seconde version.








Pour l'heure, je suis en train de reprendre tout le rivetage de la toiture...

[rolaf]

En voyant tout ça, et bien je m'en vais de ce pas éteindre SolidWorks et retourner jouer aux billes....
Ce que tu réalises est superbe!!!
Petite question: tu tiens un décompte du temps passé?!?

[diomedea]

Merci!
Non, je ne décompte pas mon temps... Mais il faut persévérer! Moi ça fait depuis 2005 et je n'ai jamais lâché!

[diomedea]

Bonjour à tous,

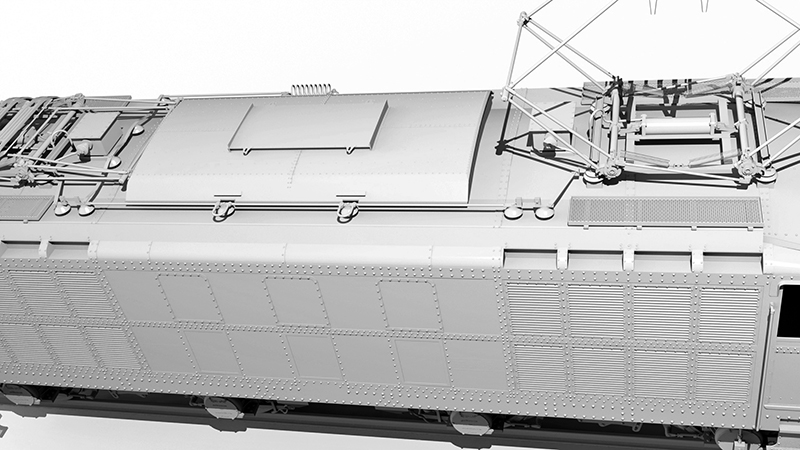

La dernière mouture, en monochrome pour mieux voir les détails.
J'ai pu récupérer de la doc, ce qui m'a permis d’affiner la modélisation


Le lanterneau de toiture a entièrement été redessiné, ainsi que la ligne de toiture avec ces isolateurs.


J'ai rajouté pas mal de rivets!


Un autre détail qui m'avait échappé, ce que j'avais interprété comme étant des congés (flèche rouge), sont en fait des gouttières!
En vert, des têtes de vis.

[diomedea]

Bonjour à tous,

Voila, je vais m’arrêter là!

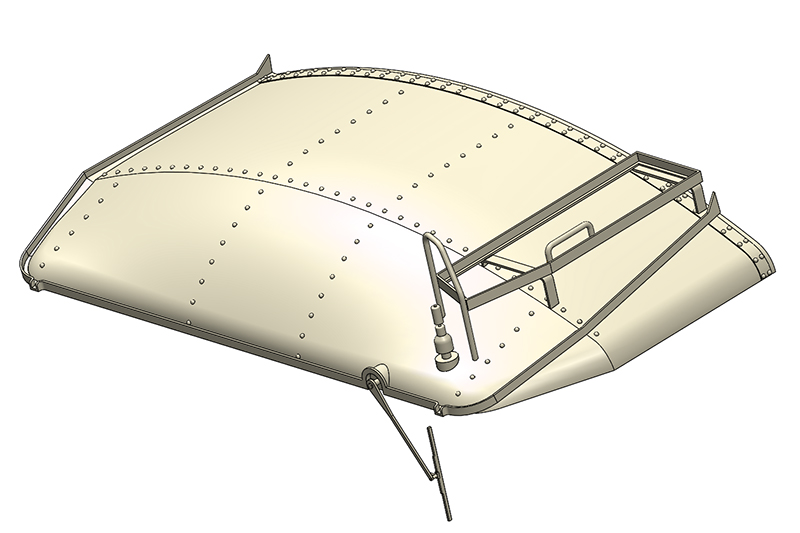

Les toitures de cabines ont entièrement été redessinées.

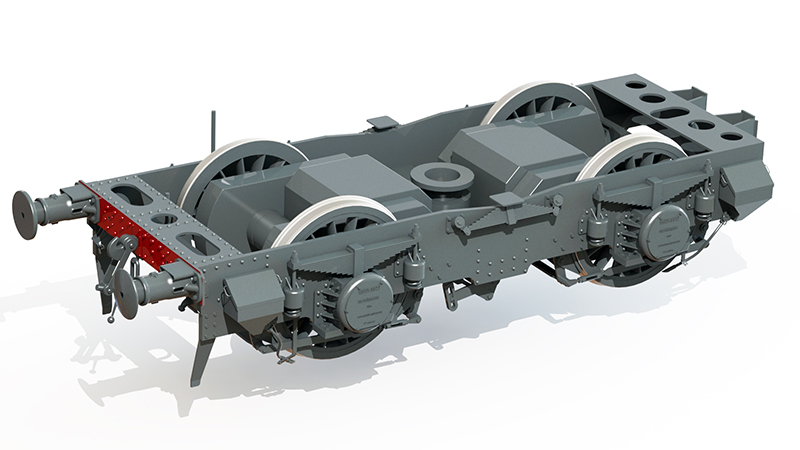

Le bogie complet près à être monté sous la caisse.

Je n'ai pas chercher à détailler les parties peu visibles. Pour la motorisation, j'aimerais bien l'équiper de 4 moteurs comme la vraie, vous ferriez quoi?

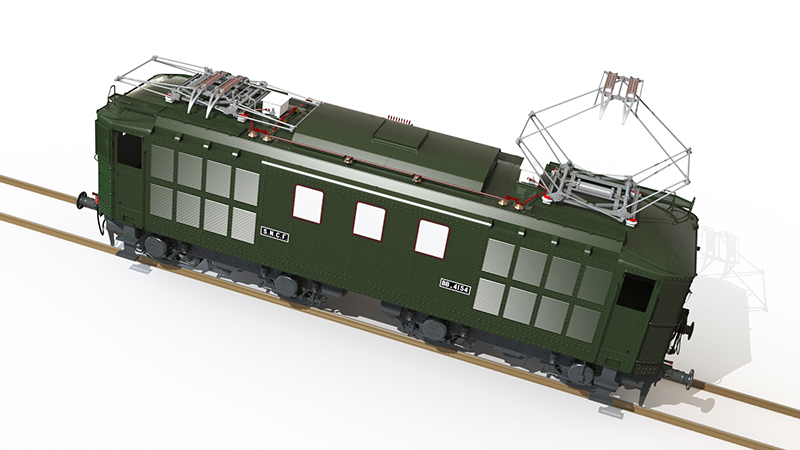

Et pour terminer, une UM avec la 4155 et 4119!

[François D]

Bravo !
Pour un tel résultat, il faut :
- une belle maitrise de la CAO en général et de SW en particulier,
- un ordinateur avec une belle puissance de calcul !

(A titre de curiosité : combien de pièces, combien d'assemblages ?)

[Bigoudi]

Bonsoir,
Splendide!
Du coup les quelques dessinateurs de métier présents sur ce forum n'osent plus poster, on se prend une claque virtuelle!
en plus au niveau rapidité on se fait carrément enrhumer en beauté....
Partez sur 4 moteurs sans hésiter, la chaine cinématique ne sera que plus simple et plus fiable!
comme la BB 8100 faite par AMJL et LEMATEC...on n'a pas fait mieux depuis.....
la mécanique avec 1 moteur par bogie et axe + renvoi à pignons hélicoidal comme sur ma BB 7200 AMJL, si ça marche bien sur le papier, commence à avoir quelques broutements alors que j'ai fait que des dizaines d'aller-retour sur ma planchette de 1m...va falloir que je démonte pour voir pourquoi!
c'est pourtant une transmission réversible....
NB: un truc qui serait chouette: poster vos photos directement sur le forum, là ça renvoie sur un site et au final on a une photo à peine plus grosse qu' un
"thumbnail" ce qui est un peu dommage...

@ François: un simple Core i7 @ 3.8ghz +16Go Ram et une carte graphique NV GF 1060 suffisent largement ! SW est super optimisé!
c'est moi qu'il faudrait upgrader je crois...
