STEF OCEM kit du CDZ

[Daniel67]

On avance doucement avec les travaux du jour :préparation des traverses de tamponnement ...

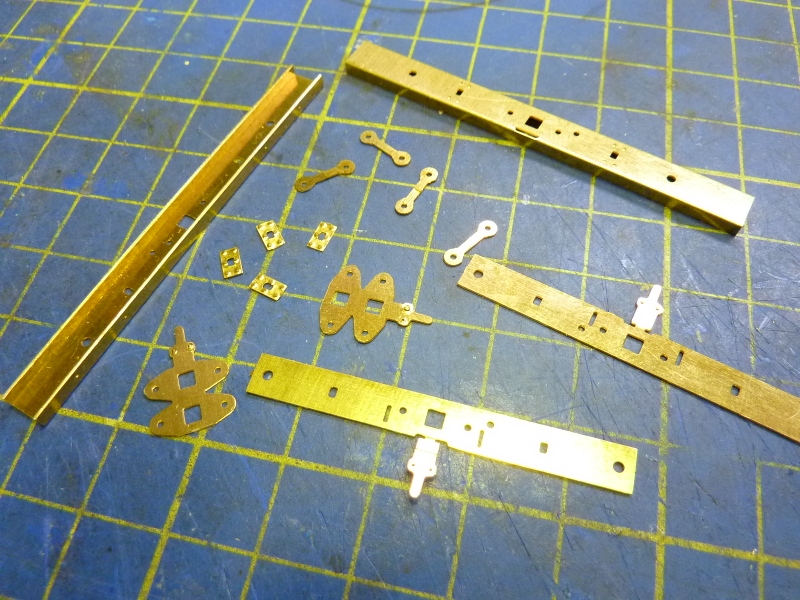

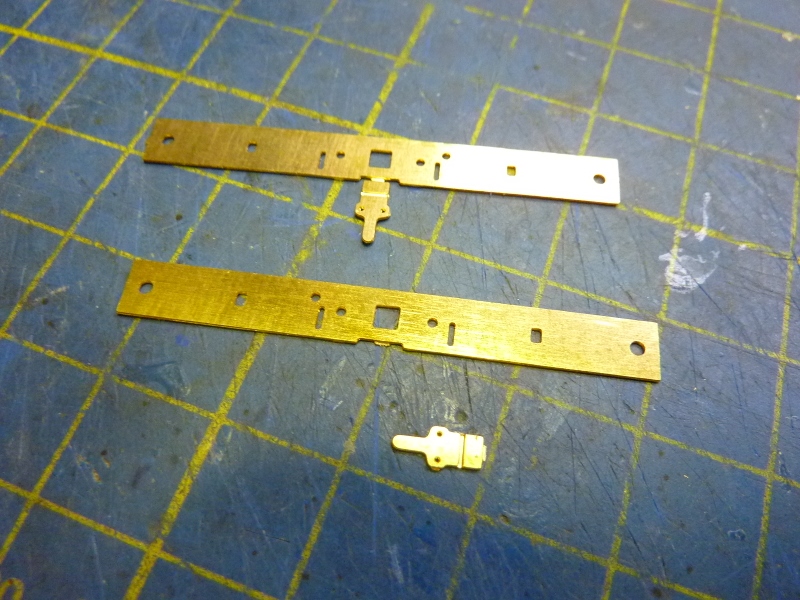

Préparation des pièces 3, 4, 26, 38 et 32

Sur la pièces n°4 couper les supports de crochets d'attelage ; j'utilise les pièces 38

Etamage de toutes les pièces avant pliage et soudure

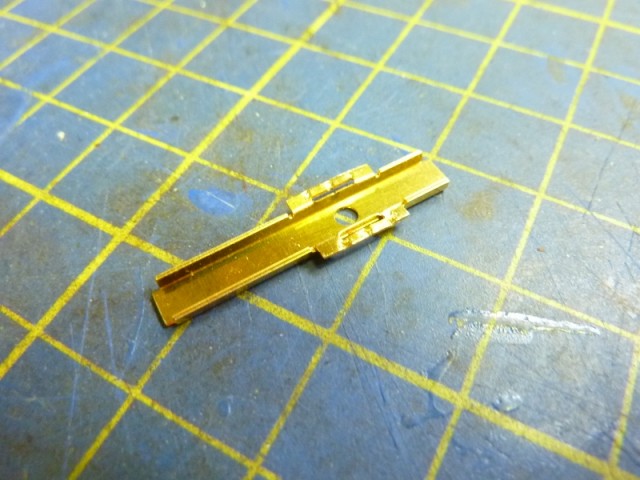

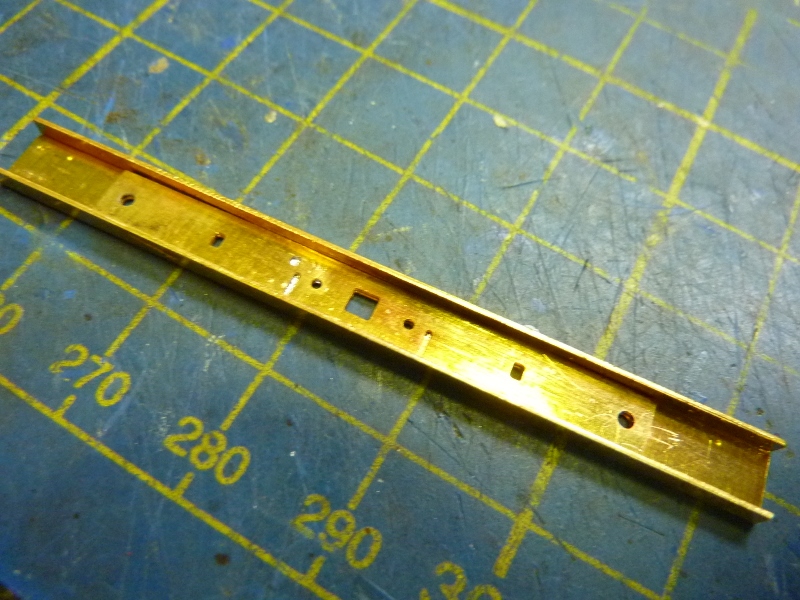

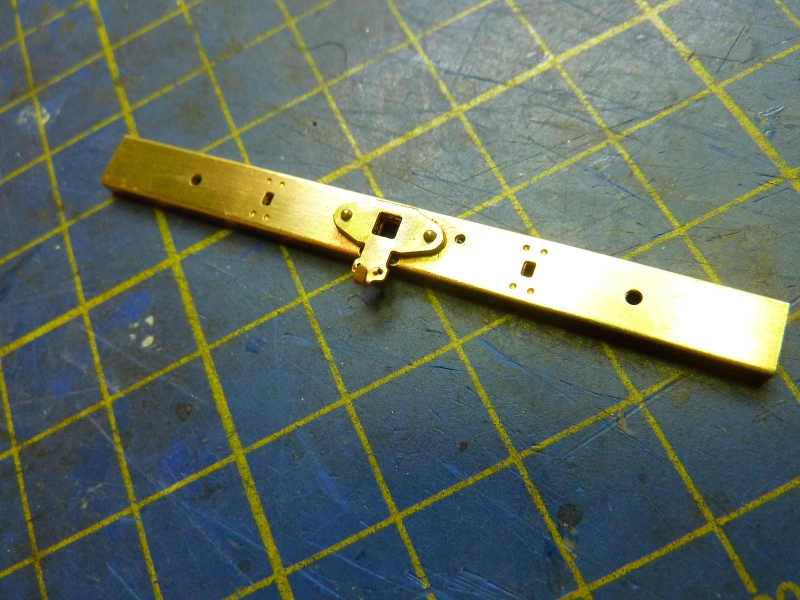

Soudure du renfort 4 dans la traverse 3

[Daniel67]

Suite ...

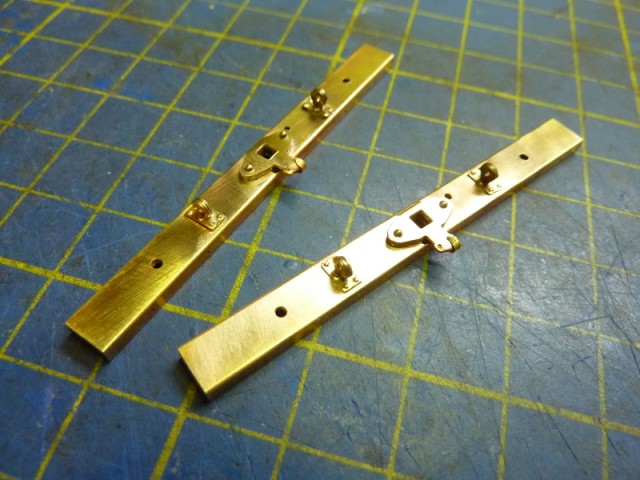

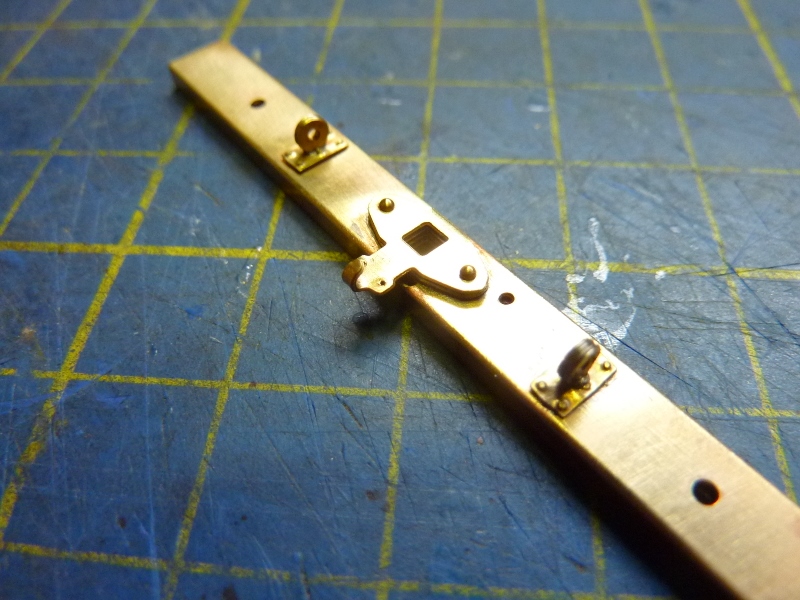

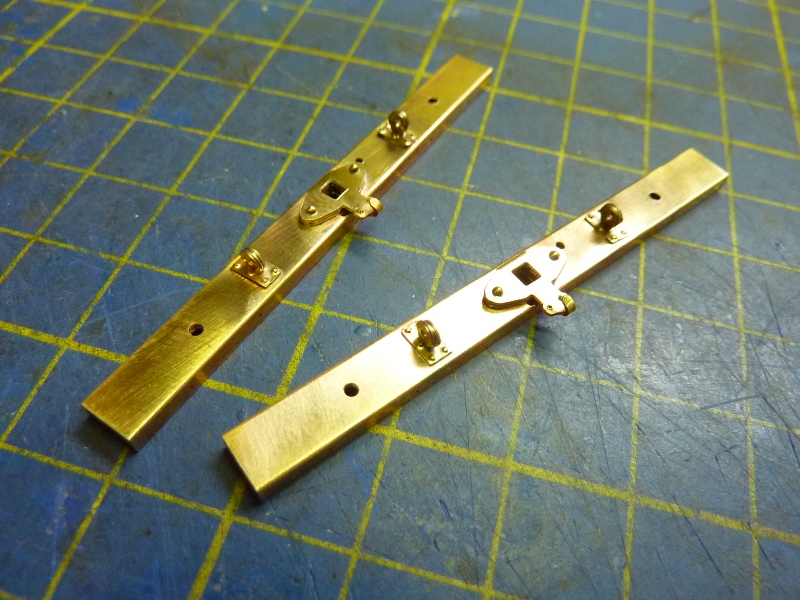

Soudure des pièces 38 sur les traverses avec deux rivets de 0,8 mm

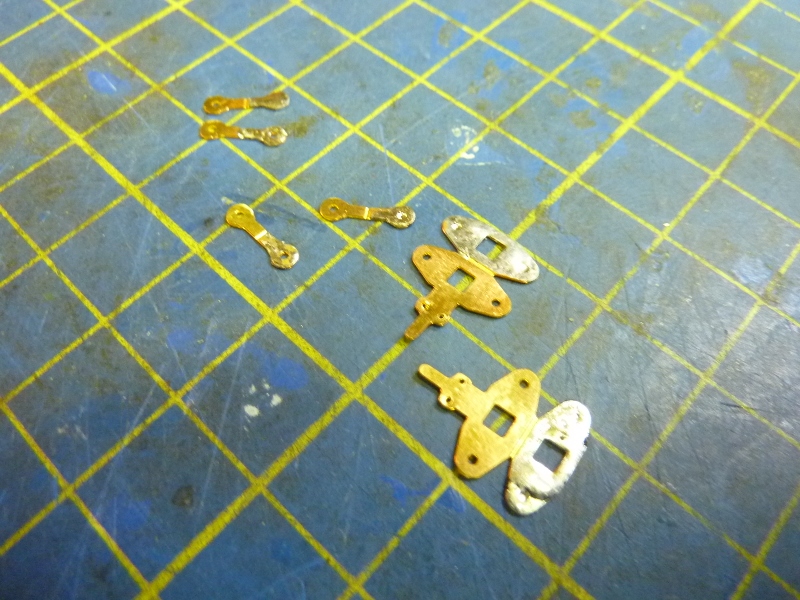

Pour les anneaux de chaîne 26, deux options sont proposées : soit repousser les rivets, soit utiliser les plaquettes 32. Mais, pour repousser les rivets, les empreintes sont gravées du mauvais côté, donc, utilisation des plaquettes n°32

Suite, demain ...

[Daniel67]

On continue ...

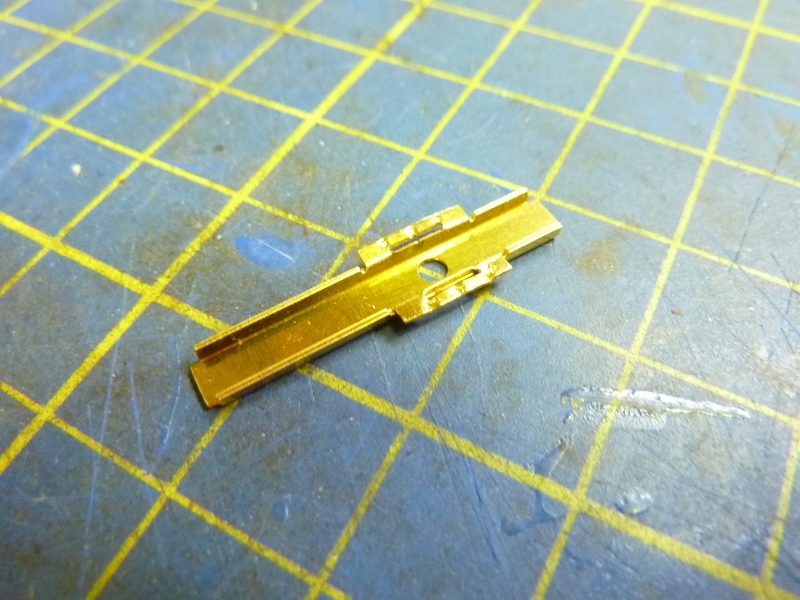

Mise en forme du plateau n°54

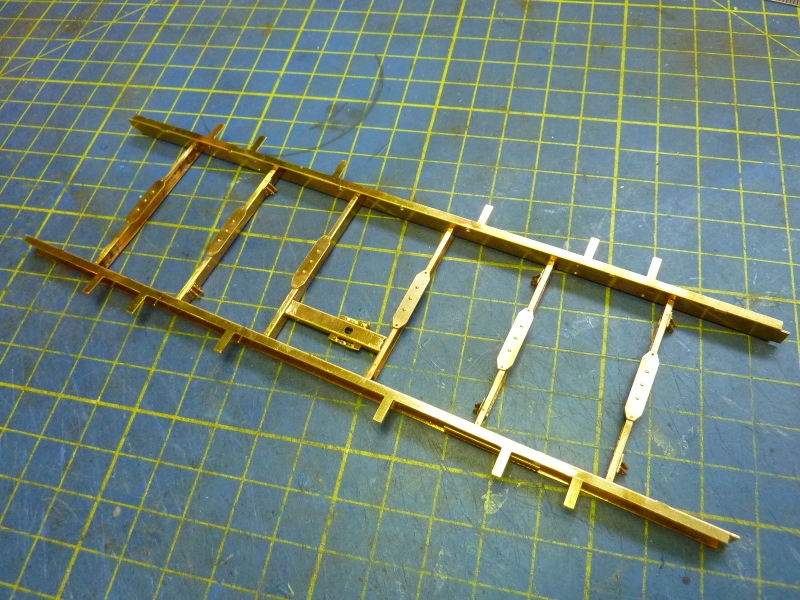

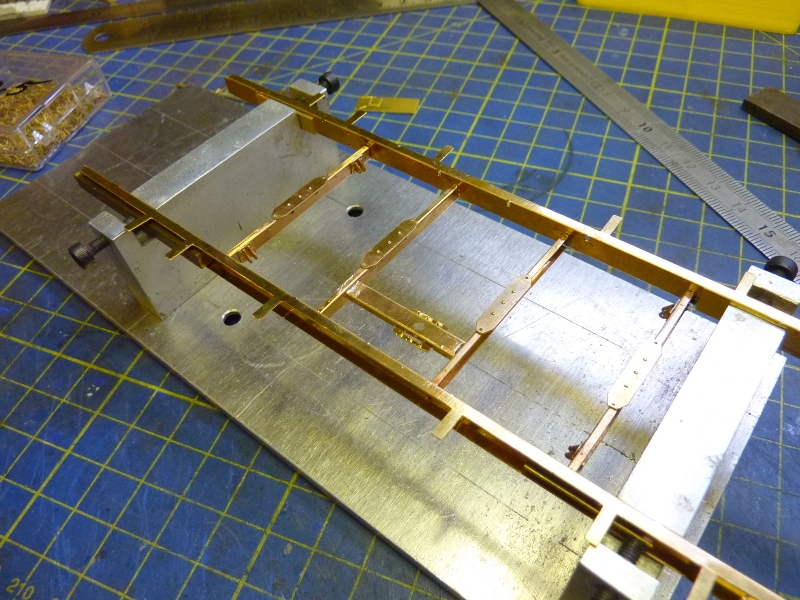

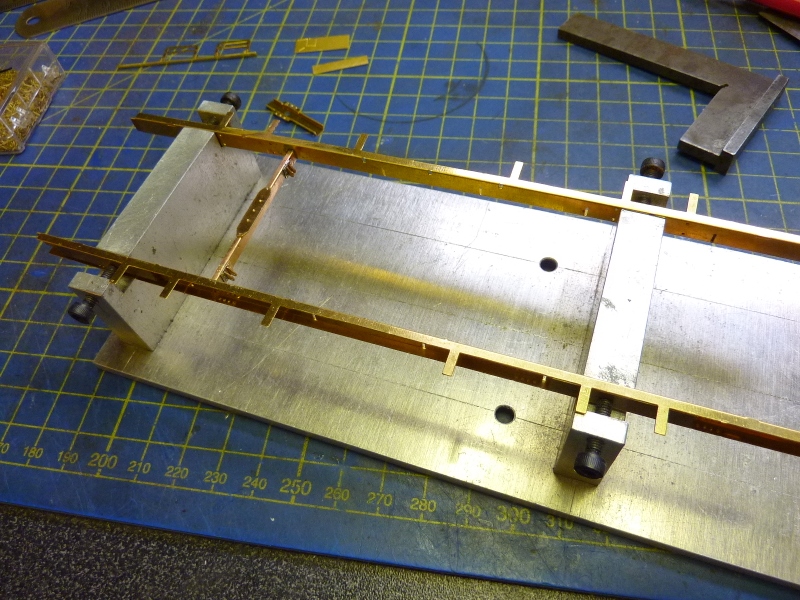

Montage des longerons sur mon gabarit universel pour garantir un équerrage parfait

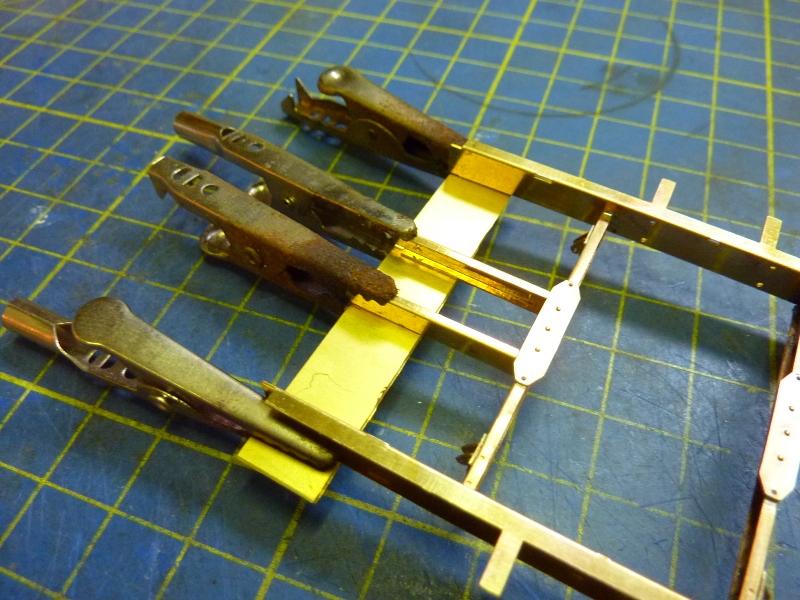

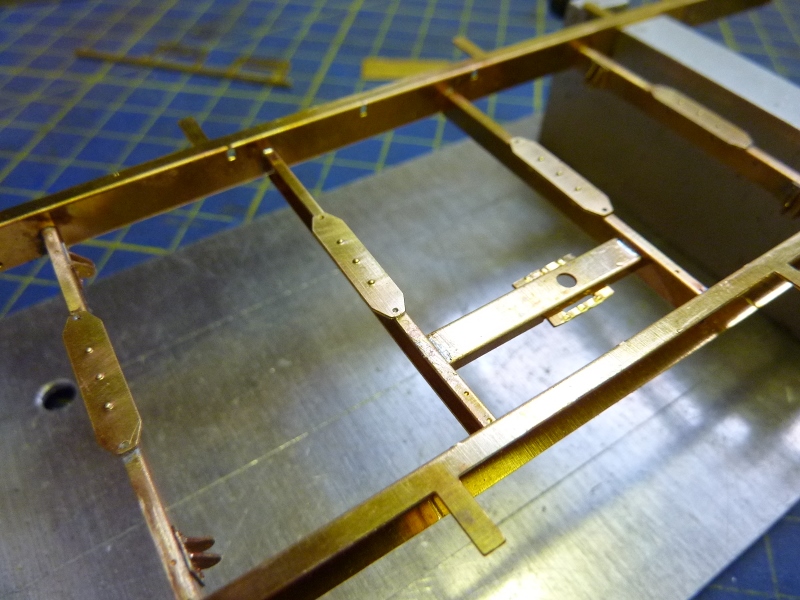

Et soudure des entretoises et du plateau en faisant gaffe au sens

[Daniel67]

Suite ...

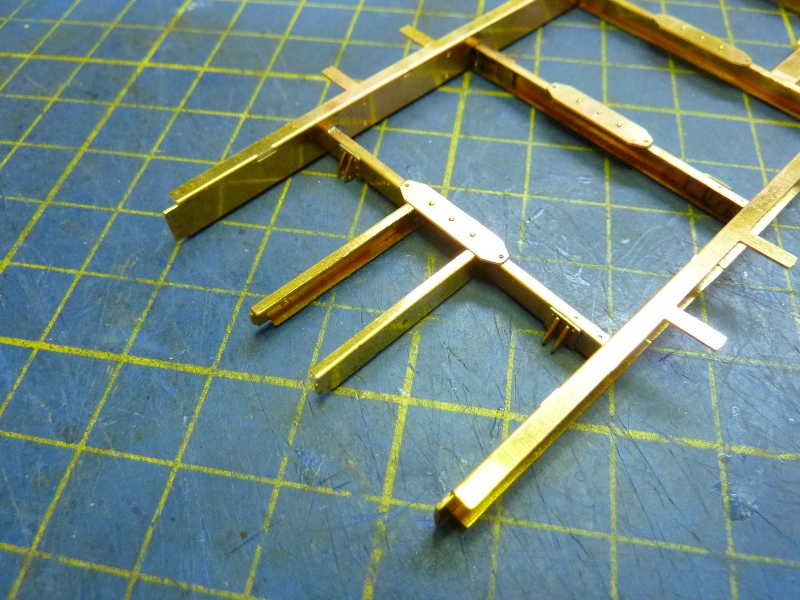

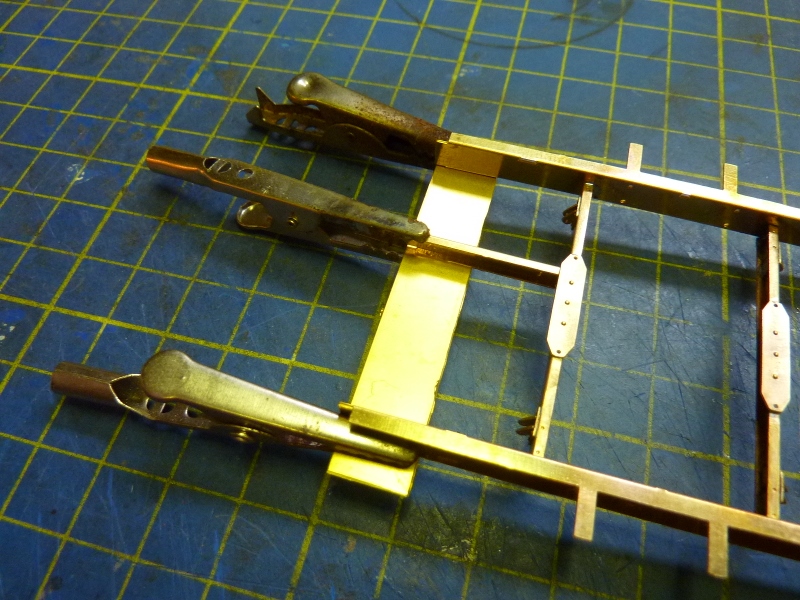

Petit montage pour permettre de souder les pièces 33 bien d'équerre avec le côté marqué X du côté traverse de tamponnement

A suivre : soudure des traverses de tamponnement

[pelican]

Ouahh

bon, il faut un gabarit ...

Tu peux essspliquer ta méthode pour souder au chalumeau ??

J'ai déjà vu aussi le petit chalumeau Proxxon ...

[jld31250]

Superbe Daniel

Alors moi j'ai une question: je n'arrive pas en pliant les longues pièces a obtenir un U bien droit! çà part en banane et du coup je suis obligé à le contraindre sur mon chantier

Et pourtant j'utilise une plieuse. Il y a un truc daniel ?

[Daniel67]

Je n'ai pas de truc particulier Jean-Luc. Il faut une plieuse avec une assez grande force de serrage, et j'utilise une lame de raboteuse pour plier. Elle est bien droite et affutée d'un côté ce qui permet une bonne accroche sur la plieuse.

Je n'ai pas encore plié les longrines n°12 ; je pense que ça va être un peu sportif !

[ffayolle]

Daniel
Quelle notice... IKEA n'a qu'à bien se tenir

[jld31250]

Ok Daniel
pour les 12, j' avais fait ce que j'ai pu
pour les 13, j'ai triché en prenant un profile fraisé en L ..

pour les prochains pliages, je vais essayer de mettre plus de force .

Merci
