PORTIQUE DE MANUTENTION NORD 10 T

[Rolf]

par François D » 10 janv. 2019
.... Tu fais relâche ?

Non, j'étais seulement sans voix à propos de ce que Nicolas faisait en plastique. Je pensais que ce n'était possible qu'avec du laiton.

Continue comme ça, Nicolas.

Rolf

[cdz183]

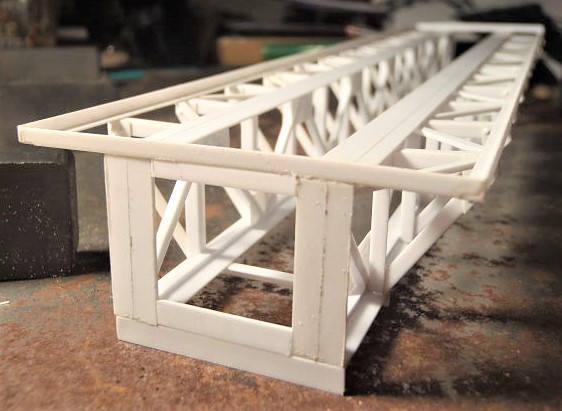

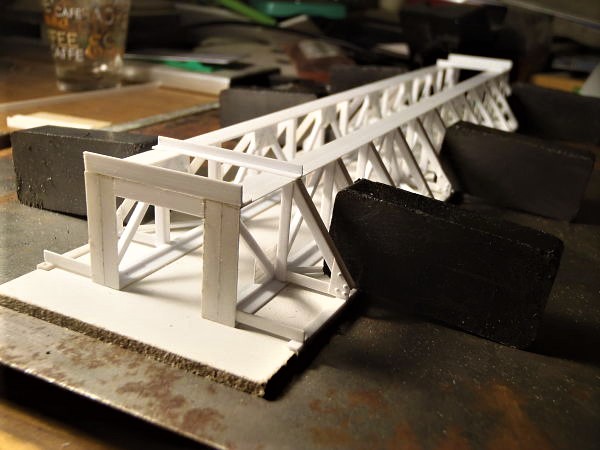

Les 2 poutres étant terminées, on peut enfin attaquer leur assemblage à l'aide de cornières Evergreen 4 x 4 mm référence 295 coté extérieur et de la désormais classique cornière 2,5 x 2,5 coté intérieur. Ces 2 cornières vont délimiter la partie haute de chacun des piétements, soit une travée des 13 que comporte le tablier. Elles seront doublées par simple collage d'un profilé de même nature coupé aux bonnes dimensions

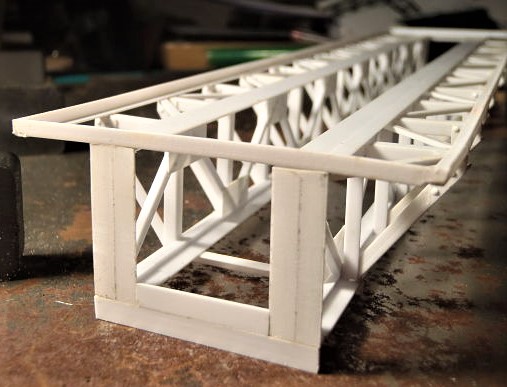

Il reste à poser la cornière supérieure en 2,5 x 2,5 mm, correctement usinée pour fermer latéralement le support de plancher …


… elle-même doublée sur sa face inférieure par un segment de cornière de même taille.


[Mauro]

précieux!!!


Mauro

[tram]

encore du Mimo trés beau !

[ffayolle]

Il va falloir créer un émoticône MIMO!!!
Nicolas et en plus très pédagogue.

[cdz183]

à tous et ravi que ça vous plaise ! (bon, c'est un peu le but, soyons honnête … )

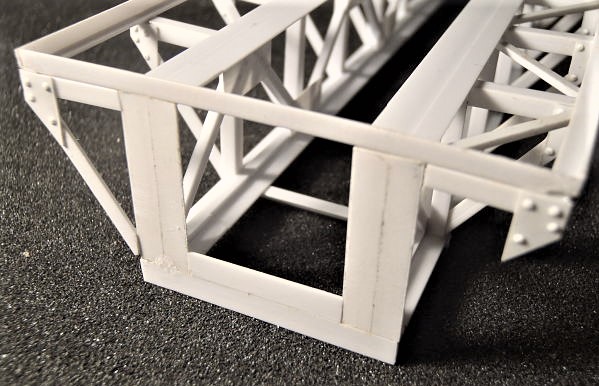

Nous allons maintenant attaquer les consoles d'extrémité : un gousset est collé sur la cornière extérieure et la jambe de force, taillée en sifflet pour affleurer la partie basse de la poutre, est mise en place ...

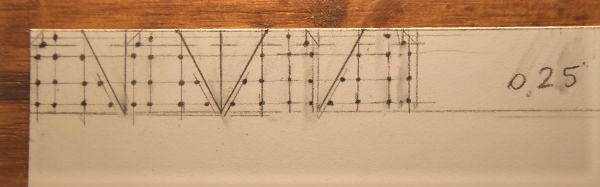

... elle sera solidarisée à la poutre par une grosse plaque rivetée qui reprendra l'ensemble des profilés (poutre, console, croisillon et piètement), d'où un tracé minutieux de l'emplacement des futurs rivets

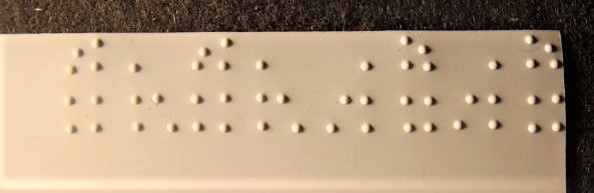

Après passage à la presse, on obtient (théoriquement) ceci ...

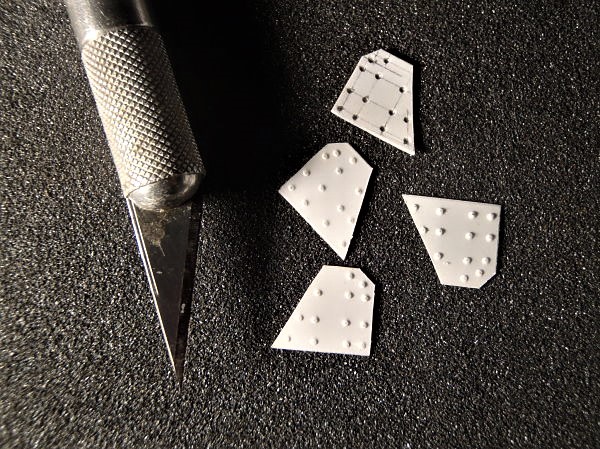

puis, après découpe à l'X-Acto, cela :

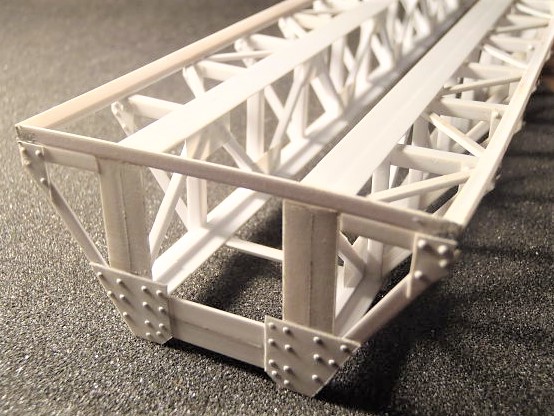

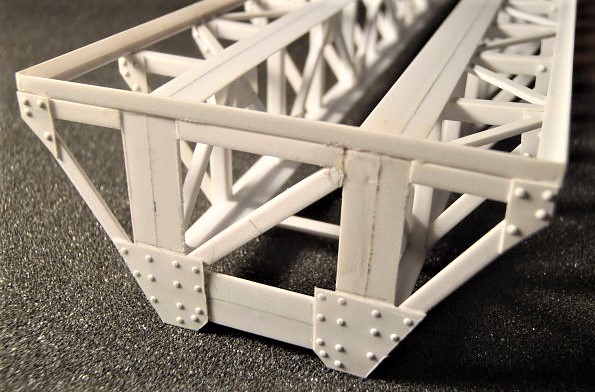

On peut alors coller en place les plaques et commencer l'assemblage du puzzle ...


[cdz183]

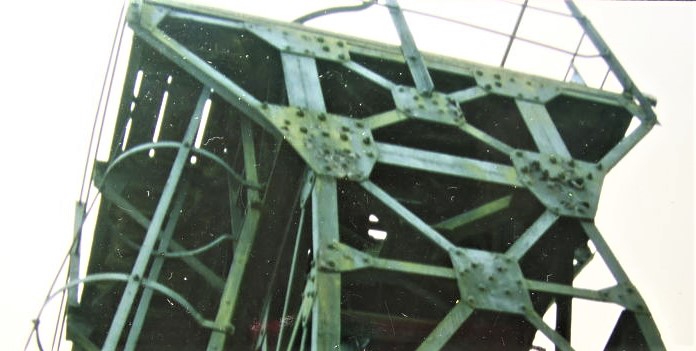

A ce stade, la comparaison avec l'original n'est pas scandaleuse ...

Portique manutention HESDIN - Nicolas RIBON


[yannPk19]

Ok c'est Nord...
Mais il faut quand même le reconnaître...c'est beau



Y

[cdz183]

Merci, Yann

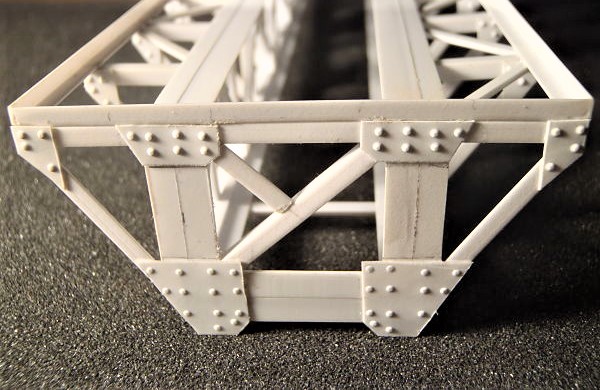

A partir du gousset inférieur, on va pouvoir bâtir le croisillon de renfort du tablier : une cornière 2,5 x 2,5 est coupée aux dimensions et mise en place ...


… sa partie haute va nous donner les dimensions exactes du gousset d'assemblage supérieur, ainsi que l'emplacement des rivets, selon photo. Les 4 pièces sont dessinées, embouties, découpées et collées. On peut alors débiter et assembler une demi-cornière ...

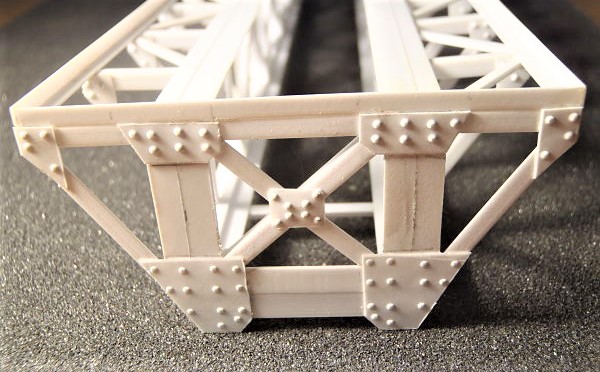

… ce qui nous donnera le gabarit de traçage de la plaque rivetée centrale qu'on collera sur les 3 branches du croisillon, la quatrième venant simplement s'intercaler entre les 2 goussets.


[François D]

Au début à la première lecture, j'ai cru que c'était une boite de médoc' avec écrit "Aspirine" en braille sur la tranche ...


Plus sérieusement, c'est du super boulot et le rendu est excellent.
J'attends avec impatience le petit voile de peinture magique (ou d'apprêt) pour métamorphoser ce montage plastique en un véritable portique métallique. J'ai le souvenir de la transformation miraculeuse de la citerne.

Bravo !
