[0] AUTORAIL RENAULT TE en construction intégrale

[Pacific231]

Bonjour Marcou,

Il est fort probable qu'il s'agisse de deux des autorails Renault TE en version modifiée SE.
Ils n'étaient pas réversibles et nécessitaient une plaque tournante aux deux bouts des lignes empruntées.

Ces autorails sont issus des 10 autorails d'origine cédés par la SNCF en janvier 1939 par un contrat de location-vente au département de la Gironde.
7 d'entre eux ont été réceptionnés par le département de la Gironde entre février et juillet 1939 et affectés à la relation Bordeaux-St Ciers. Ce service comportait des rebroussements et il était fréquemment formé des rames de deux autorails accouplés par l'arrière à l'aide d'une barre en tube autorisant la réversibilité. L'unité arrière pouvait être abandonnée sur la section terminale à faible trafic Blaye-St Ciers et reprise au retour.
A la SE, ces autorails sont immatriculés M21 à M30 en utilisant les deux derniers chiffres des numéros d'origine. (informations Loco-Revue)
Ils ont été modifiés, principalement avec une toiture plus haute et plus bombée qu'à l'origine.

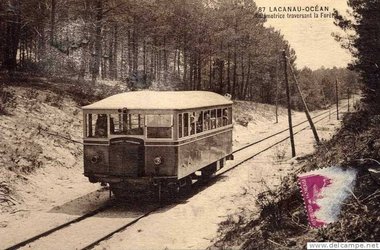

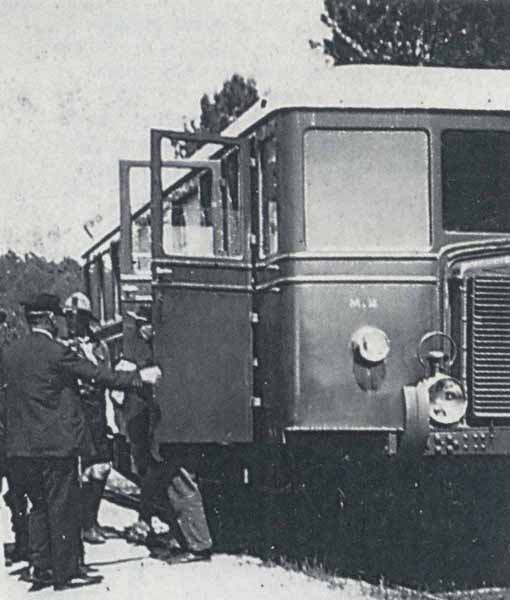

SE Gironde M2 Moutchic 1932 Renato.jpg (53.27 Kio) Vu 2402 fois

TE Lacanau Geb.jpg (36.06 Kio) Vu 2402 fois

[Pacific231]

Bonjour à tous,

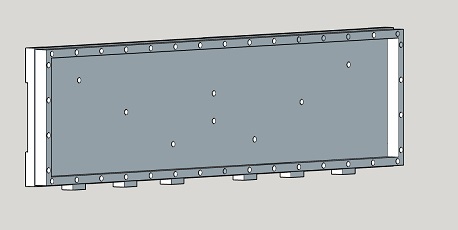

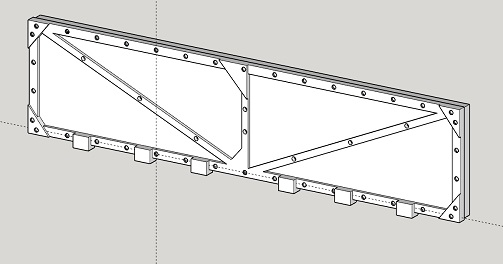

Confection de la porte de la boîte à accus

TE 3D 007.jpg (27.47 Kio) Vu 2368 fois

TE 3D 008.jpg (15.91 Kio) Vu 2368 fois

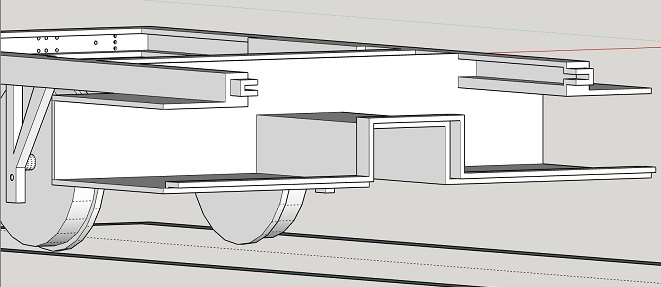

et mise en place des tenons pour la solidarisation des deux parties du châssis

TE 3D 009.jpg (46.2 Kio) Vu 2368 fois

A noter que je n'ai pas dessiné les rivets diam. 0.6 car j'ai une quantité impressionnante de rivets de Tichy Trains et je vais les utiliser dans ce modèle. Je n'ai donc représenté que les "trous" diam. 0.4 où seront ces rivets.

A bientôt, si vous le voulez bien

[mimiche77]

Un peu! qu'on le veut bien !!

[Geb]

je veux bien aussi

[tacot_pépère]

Je ne sais pas si cela à été fait mais faudrait simuler l'impression sur le site de shapeways par exemple.
Parfois on a des surprise et certaines épaisseurs passent à l'écran mais pas à l'impression et ensuite il faut tout revoir.

Sinon c'est sympa

[Pacific231]

Bonjour à tous,

Je le fais pour chaque composant, même si je ne travaillerai pas avec Shapeways, ça me donne une idée du prix du composant et aussi, en effet, s'il est imprimable ou pas en 3D.

A noter que les "normes" d'impression de Shapeways ne sont pas obligatoirement valables pour tous les imprimeurs.
Je suis aussi en contact régulier avec mon imprimeur et lui envoie les fichiers au fur et à mesure et pour l'instant, je n'ai pas eu de mauvaise surprise quant à la faisabilité de l'impression.

[mlm]

Tu ne serais pas un peu masochiste.....avec tes rivets....car ça te prend le même pas de dessiner un trou à la place des rivets; mais à la fin, tu en perds beaucoup à repercer les trous et à coller tes rivets. En plus , l'incidence sur le prix des pièces....c'est Peanuts.
Tes tenons dans le U des longerons, tu devrais leur faire une section pleine.

[Pacific231]

Un peu beaucoup maso mais je veux dégager mon stock de rivets !
Normalement, je n'aurai pas à repercer les trous car ils sont en d 0.4 et les rivets en d 0.38... a vérifier sur place !

Les tenons dans les U et sur le fond de la boîte à accus sont pleins.

[tacot_pépère]

Euh des trous a cette dimension je crains qu'il faille les repercer clairement. Disons que Shapeways a le meilleur rendu actuellement.
Tu prévois quel matériau?
je suis d'accord avec Michel pour faire l'interface pleine et voir plus longue

[Pacific231]

OK, je verrai à la réception du produit !

J'ai allongé l'interface dans les profilés en U (5 mm de débordement) : c'est suffisant ?

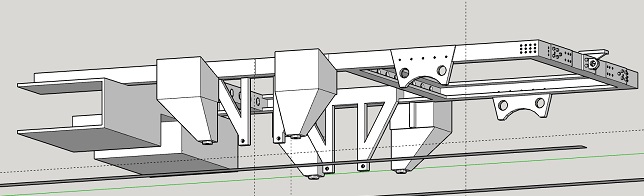

Petite avancée avec les supports du réservoir à carburant et les boîtes à sable

TE 3D 010.jpg (40.5 Kio) Vu 2276 fois

A bientôt, si vous le voulez bien !
